硬件设计检查列表——Check List
产品名称开发代号
PCB P/N PCB 版本
PCBA P/N PCBA 版本
产品功能简述：
原理图设计部分（参考《电路原理图设计规范》）
1.电路图图幅选择是否合理。（单页，多页）是?否?免?
2.电路图标题栏、文件名是否规范。是?否?免?
3.元件大小、编号、封装是否有规律，是否符合要求。是?否?免?
4.元器件标注（名称，标称值，单位，型号，精度等）是否符合要求是?否?免?
5.元器件摆放和布局是否合理、清晰。是?否?免?
6.器件间连线是否正确，规范。是?否?免?
7.电气连线交叉点放置是否合理。是?否?免?
8.重要的电气节点是否明确标示。是?否?免?
9.重要网络号是否标准清晰。是?否?免?
10.是否对特殊部分添加注释。是?否?免?
11.零件选型是否符合要求（零件封装，可购买性，电压电流是否满足等）。是?否?免?
12.是否设计测试点，Jump点。是?否?免?
13.是否符合ESD保护设计要求。是?否?免?
14.是否符合EMI/EMC设计要求。是?否?免?
15.是否有过流、过压保护设计。是?否?免?
16.元器件选项是否能满足功能设计的功耗，电压，电流的要求。是?否?免?
17.时钟晶振电容是否匹配，晶振选项是否正确(有源、无源)。是?否?免?
18.I/O口开关量输入输出是否需要隔离。是?否?免?
19.上拉、下拉电阻设计是否合理。是?否?免?
20.是否进行过DRC检查。是?否?免?
21.是否存在方框图。是?否?免?
22.是否标注模块名称。是?否?免?
23.原理图层级结构是否合理、清晰。是?否?免?
24.标注部分字体、大小是否合理。是?否?免?
25.零件选型的可采购性。是?否?免?
26.零件选型的可生产性。是?否?免?Designed by：Checked by：Approved by：
PCB设计部分（参考《PCB Layout设计规范》）
1.PCB外形，尺寸、厚度是否满足要求。长宽厚（mm）是?否?免?
2.是否符合板层要求。板层：是?否?免?
3.PCB定位孔大小、位置是否满足要求。是?否?免?
4.零件整体布局是否符合机构要求。（二维、三维空间上是否干涉）。是?否?免?
5.去耦电容摆放位置是否符合要求。是?否?免?
6.线宽，线距，GAP是否满足要求。是?否?免?
7.走线是否存在锐角、直角。是?否?免?
8.高频信号走线是否符合标准。是?否?免?
9.是否存在阻抗匹配要求。阻抗匹配要求：是?否?免?
10.电源，GND是否符合要求。是?否?免?
11.器件PAD、焊盘大小是否符合要求。是?否?免?
12.过孔，通孔是否符合要求。是?否?免?
12.器件封装脚位和实物是否一致。是?否?免?
13.是否阅读和参照器件参考设计，设计手册等。是?否?免?
14.是否满足器件散热要求。是?否?免?
15.丝印字体大小，摆放方向是否符合要求。是?否?免?
16.器件和位置标识是否一一对应。是?否?免?
17.是否设置测试点，Jump点。是?否?免?
18.PCB板名称，料号，版本，日期信息是否标注。是?否?免?
19.IC 摆放方向是否清晰标注。是?否?免?
20.电阻电容规格是否统一（同一电路中尽量统一，特殊要求除外）是?否?免?
21.定位孔是否接地设计（根据具体要求）是?否?免?
22.模拟信号和数字信号是否隔离处理。是?否?免?
23.覆铜是否符合要求。是?否?免?
24.极性器件（LED，电容，二极体，电源接头，连接器等）是否标识清晰极性或第一脚位置。是?否?免?
25.是否核对元器件封装脚位、原理图、实物相对应。是?否?免?
26.丝印层是否放置公司logo，料号，PCB名称等信息。是?否?免?
27.是否符合EMI/EMC设计准则。是?否?免?
28.是否进行DRC检查。是?否?免?
29.是否有拼板要求。是?否?免?
30.是否填写《PCB生产要求规格书》是?否?免?Designed by：Checked by：Approved by：
电路板BOM 输出
1.BOM格式是否正确。是?否?免?
2.元器件名称是否正确。是?否?免?
3.元器件标号是否重复。是?否?免?
4.元器件规格描述是否正确。是?否?免?
5.元器件封装是否正确。是?否?免?
6.使用数量是否正确。是?否?免?
7.零件位置标号是否正确。是?否?免?
8.关键零件是否有替代料。是?否?免?
9.是否同采购确认材料均可购买。是?否?免?
10.BOM是否录入公司ERP系统。是?否?免?
11.BOM 版本：____________ 是?否?免?
Designed by：Checked by：Approved by：
样品PCBA调试部分
1.是否进行目测，检查是否存在缺件、短路、空焊现象。是?否?免?
2.检查关键零件用料是否真确是?否?免?
3.检查关键极性零件是否焊接正确。是?否?免?
4.无电状态下检查是否存在短路，阻抗不正常现象。是?否?免?
5.电源输入电压是否正常（电压值、上升时间、下降时间、波形等）。是?否?免?
6.电源转换IC输出电压是否正常。是?否?免?
7.驱动MOS和输出电压的波形是否满足要求。是?否?免?
8.关键点电压是否正常。是?否?免?
9.上电时序是否符合设计要求。是?否?免?
10.关键零件温度是否正常。是?否?免?
11.带载能力是否达到要求。是?否?免?
12.输出电流是否满足设计要求。是?否?免?
13.关键信号波形是否正常。是?否?免?
14.数据传输是否稳定。是?否?免?
15.程序下载、ROM/FLASH烧录是否正常。是?否?免?
16.加密验证功能是否有效。是?否?免?
17.LED灯指示是否达到设计要求。是?否?免?
18.功能调试是否达到要求。是?否?免?
19.是否进行长时间可靠性测试（>=48H）。是?否?免?
20.当前版本是否需要Rework。ECN:___________________ 是?否?免?
21.当前版本原理图是否需要变更。原理图版本：________ 是?否?免?
22.当前版本PCB布线图是否需要变更。PCB 版本：_______， ECN:_________ 是?否?免?
23.当前版本的BOM是否需要变更确认。BOM 版本：_______, ECN:_________ 是?否?免?
24.过流保护是否工作正常，是否可靠
25.过压保护是否工作正常，是否可靠
Designed by：Checked by：Approved by：

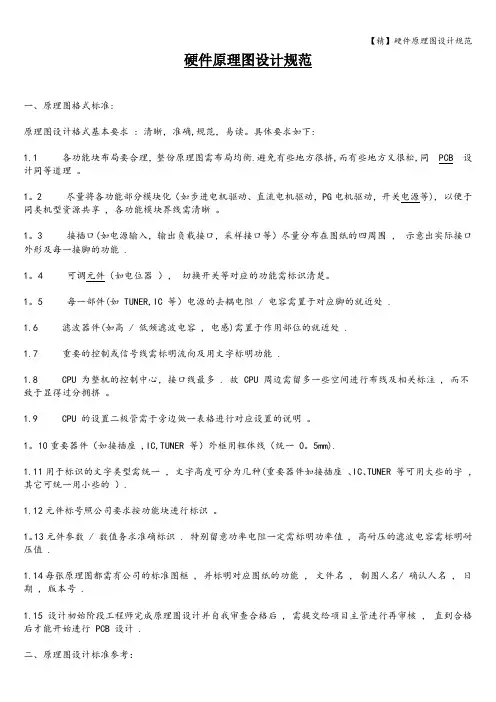

上海XXXX电子电器有限公司 原理图设计及评审规范 V1.0 拟制: 审查: 核准:
