1概述
1.1背景
为提高设计文档的可读性和可移植性、从而提高开发效率和产品质量，必须规范原理图设计，特制定本规范。
制定本规范的总体原则是方便阅读、移植和维护，减少错误。其中的“阅读”不仅包括在电脑上查阅，更注重打印出的纸稿的阅读，所以电脑上的“搜索”功能和颜色上的区别不能作为可读性强的依据。
1.2 术语与缩写解释
原理图：Schematic diagram，用图形符号并按其工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一
种简图，供详细了解工作原理、分析和计算电路特性之用。国标中称之为电路图，Circuit diagram。
图框：Frame，规定在图纸幅面上绘图的有效面积，保证图素不超出或太靠近纸页边缘。
标题栏：Title column，用以确定图纸名称、图号、张次、更改和有关人员签署等内容的栏目。
器件代号：Item code，在原理图中，为了便于查找、区分图形符号所表示的各种元器件和表示元器件序列号的代码。
标称值：Part value，表示项目类的电气参数的数字或型号的代码。
器件图形符号（图符）：指在原理图绘制工具中，由器件库编辑所生成的代表特定元器件实物的图形元素符号，在系统中是一个整体的图形元素。
电气连接线：Wire，在原理图中，起电气连接关系的线段。
总线：Bus，在原理图中用于连接同类型的信号组，无实际连接作用，仅供阅读方便。
网络：Net，在原理图中，连接在同一条电气连接线上的所有元件和连接在一起的所有电气连接线构成的一个连接关系。
网络标号：Net label，在原理图中，每一个网络都对应一个相应的名称。
端口：Port，在原理图中，信号线在不同页面或层次间的连接，由定义的特殊的连接符号来标识。
注释：Annotation，在图中用以解释说明的文字、图形和标注。
网络表：Net list，用以标识原理图中所有电气元件的电气连接关系网络和器件封装信息的文件。
2设计工具
全公司应使用统一的设计工具，目前为Altium Designer 16，如需要更换设计平台，必须由相关部门组织评审。更换平台时应寻找合适的工具能够对以前的产品进行转换。
3图纸规格及总体要求
3.1 纸张规格
纸张规格统一使用A3/B 型纸或A4/A 型纸，这样能保证图纸打印到A4 纸上后能够清楚地阅读，也不会因字体太大而浪费纸张，减少文档管理的工作量。
3.2 标题栏
图纸的标题栏统一置于右下角，标题栏内应包括如下信息：公司名称、产品及单板名称、版本信息、设计日期、图纸总张数、本张图纸的序号、设计者姓名。
3.3 其它要求
整套图纸中同一属性的标识只能使用同一种颜色，不同属性的标示不使用相同或近似的颜色。比如所有的网络号颜色应相同，所有的器件管脚脚号颜色也应相同，所有的注释颜色也应相同，但这三者应使用不同的颜色。
图纸和器件的背景颜色要求使用白色，避免打印稿上黑乎乎的一片。
4器件图库
4.1 器件图形符号
器件的图形符号使用开发工具自带的国际标准符号，库中没有的，可自己建立新图符，对于简单的器件，要求在图符中用图示表示（类似于三极管、运放等），对于复杂的器件应以若干个矩形或惯用的图符表示。使用多个图符表示一个器件时，应按照功能的定义将管脚合理地分配到多个图符上。单个图符的大小应以不超出A3/B 型纸为限。
器件管脚在图符上的分布可以按照物理顺序布置，也可以按照功能分类来布置，推荐采用后者。
4.2 管脚
管脚标号表示方式可使用数字、字母、字母数字混合三种方式表示。个别二极管、三极管的管脚可使用单个字母表示（仍推荐用数字表示）；BGA 和PGA 等方阵类管脚使用字母组合表示；其它器件的管脚一般要求使用纯数字表示。
管脚数量较少（一般5 个以下）的器件的管脚名称和标号可以隐藏，但对于有方向性的器件和两脚以上器件必须在图示中有相应的标识，以避免用错管脚。
器件的任何管脚不允许隐藏，对于分成多块（Part）的器件应将公共的电源脚在第一块上显示出来。
管脚的输入输出属性不作要求。
4.3 封装
封装名称应以公司统一的PCB封装库为标准，并填入原理图中相应的栏目，该信息是隐藏的，在打印稿上不可见。
4.4 器件代号
器件代号由一至两个字母和一至三位数字构成，字母用于表示器件的类别，数字为序列号，可以顺序标注，也可以分段标注。
各类器件与字母对应关系的定义参照国标GB5094-85、GB7159-87 ，并兼顾当前国内外的惯例和公司物料编码的分类，规定如下：
4.5 器件型号与标称值
4.5.1集成电路与晶体管
集成电路可摘取厂家型号的部分或全部，也可使用通用型号来标注，但标注内容必须是能保证电路功能的充分条件。比如，使用8051 或PXA255；对于像74 系列的逻辑芯片7400 有多种型号，如74LS00、74S00、74H00、
74HC00、74HCT00 等，虽然有些型号在一些电路中可以互换，但各种型号之间在电平、功耗、驱动能力等方面还是有一些区别，考虑到规范性，避免在调试、维修时误解，所属系列必须标明，如74S00、74F00 、74AC00 等。
如果该器件不同的封装对应于不同管脚序号，则标称值的内容必须包含封装信息。
4.5.2电阻类
5%精度电阻表示方法：3位数表示法。前两位数字代表电阻值的有效数字，第3位数字表示在有效数字后面硬添加“0”的个数。当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置。这种表示方法通常有阻值误差为5%电阻系列中，比如：330表示33Ω，而不是330Ω；221表示220Ω；683表示68000Ω即68K
Ω；105表示1MΩ；6R2表示602Ω。
1%精度电阻表示法：4位数表示法。前三位数字代表电阻有效数字，第四位表示有多少零，基本单位是Ω，如：1002表示10KΩ精度为1%的电阻。
4.5.3电容类
贴片电容一般使用数字表示法：三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数字，第三位数字表示有效数字后面零的个数，它们的单位都是pF。如：102表示标称容量为1000pF。221表示标称容量为220pF。224表示标称容量为22x10(4)pF。小于10uH用NRN 表示，如2R2就是2.2uH。
电容的精度用字母表示，放在数值的后面。N表示精度为±30%，M表示精度为±20%，K表示精度为±10%，J表示精度为±5%，G表示精度为±2%F表示精度为
±1%，D表示精度为±0.5%。
如果对耐压大于16V 或精度为10%或以上的，则必须有标注，特殊标注的字母要大写，如“220J-100V”，表示容值为22uf，精度为±5%，耐压值为100V的电容。
可变电容和微调电容则标注电容变化范围，如“5/25p ”，电解电容必须标注耐压值，如“101-50V”。
4.5.4电感类
贴片电感也是采用3位数表示法，基本的单位是uH，2100应该是10uH，220是22uH，330是33uH，470是47uH。电感的精度也可以用字母表示：N表示精度为±30% 的电感，M表示精度为±20%的电感，K表示精度为±10%的电感，J表示精度为±5%的电感。
空心电感线圈可用匝数和线圈直径来表示，如“2.5T/3.0”表示匝数为2.5（注意用大写的T），线圈直径为3.0mm，线圈直径必须精确到小数点后一位。

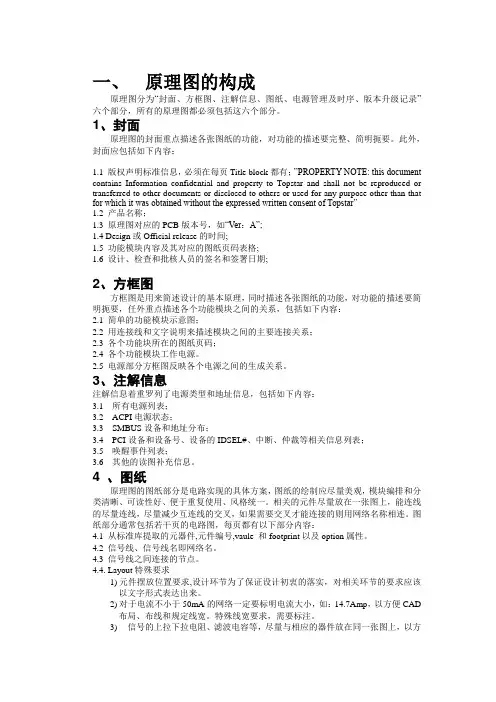

电气原理图设计规范 目录 ●电器原理图及其构成●设计制图的一般规则●电原理图的幅面及其格式●简图的绘制步骤●电原理图设计的基本要求●电路图的组成要素●元器件的标注方法●电路原理图的设计●图纸的更改●文件名及图号编号规则●对电原理图的审核 电器原理图及其构成 电器电路图有原理图、方框图、元件装配以及符号标记图等： ●原理图 电器原理图是用来表明设备的工作原理及各电器元件间的作用，一般由主电路、控制执行电路、检测与保护电路、配电电路等几大部分组成。这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。 电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。 ●方框图（框图） 方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从某种程度上说，它也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上具体地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简朴地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简朴的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理，而原理图除了具体地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。 ●元件装配以及符号标记图 它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的形状图。这种电路图一般是供原理和实物对照时使用的。印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的导电金属箔作为元器件之间导电的连线，完成电路的连接。元器件装配图和原理图中大不一样。它主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致。 ● 电器原理图幅面及其格式
