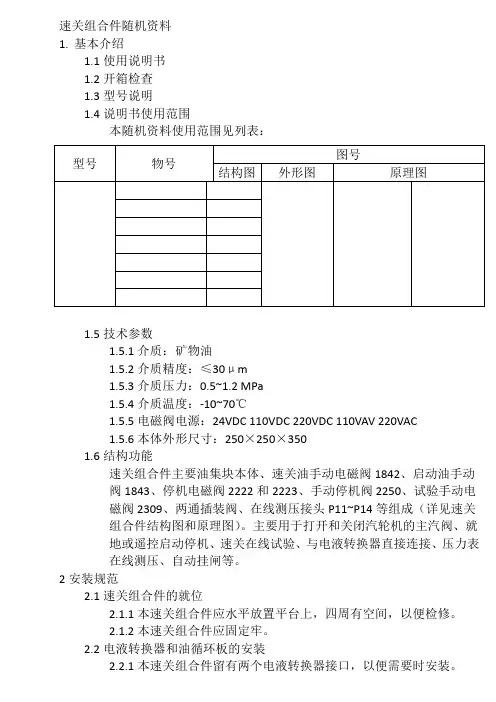

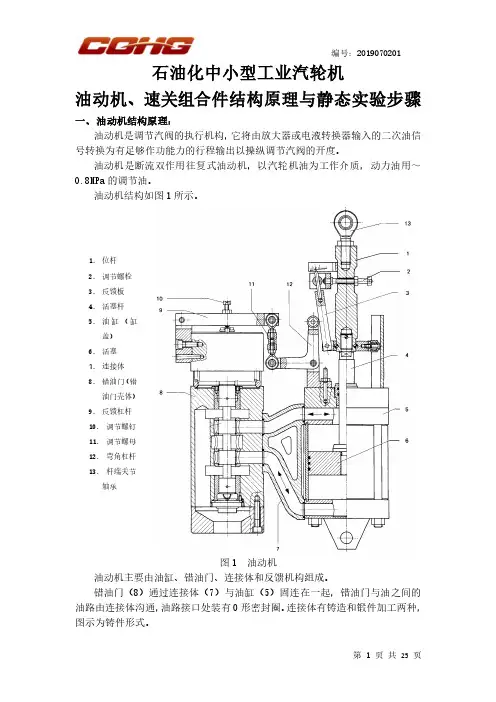

速关组件
速关组件用于汽轮机遥控启动，就地停机，遥控停机，速关阀联机试验及危急遮断油门自动挂钩。
速关组件适用于采用电液调节系统的汽轮机。
速关组件是将调
节系统中一些操作件
集装在一起的液压件
组合，它不仅使操作便
捷，并且也使得油管路
及电气线路的布置趋
于合理、简化。
速关组件的结构
和外形见图1、图2是
它的工作原理。
1．试验阀
2．溢流阀
3．启动油电磁阀
4．停机电磁阀
5．速关油电磁阀
6．电液转换器
7．支座
8．停机电磁阀
9．本体
10．手动停机阀
A 操作侧
图1
在本体（2）中加工有与原理图相应的内部油路并装入插装阀（图2中DG16、
DG40）等
液压元件，本体的不同侧面装接着实现速关组件功能所需的操作件并留有
外管路接口，操作
件安装位置及各油路接口均有与原理图一致的相应标记。本体与固定在基
础上的支座（7）
用螺栓连接。速关组件的回油由本体的回油口汇入回油管。
速关组件的功能及工作原理：
试验阀（1）位2309，是手动换向阀，用于速关阀联机试验（请见1-2300-）。
图示换向
阀可对两只速关阀进行试验。作试验时，将手柄向操作侧拉动，压力油P
便与试验油H1接通，
即可对汽轮机右侧的速关阀进行试验；推动手柄则使压力油P与试验油H2
接通对左侧速关阀
进行试验。放开手柄，换向阀自动恢复到中间位置，退出试验。由于在H1、
H2油路上有节流
孔，所以手动换向阀投入或退出试验的操作不会影响机组的正常运行。如
汽轮机仅配用一只
速关阀，一般是H2封堵不用。如果2309采用电磁阀，则速关组件具有速关
阀遥控试验功能，
使用说明书速关组件1-2001-04-00
改变电磁阀状态（得电或失电）即可进行速关阀试验，电磁阀复位便退出试验。
启动油电磁阀(3)位号1843，速关油电磁阀（5）位号1842，它们与溢流阀（2位号1853）

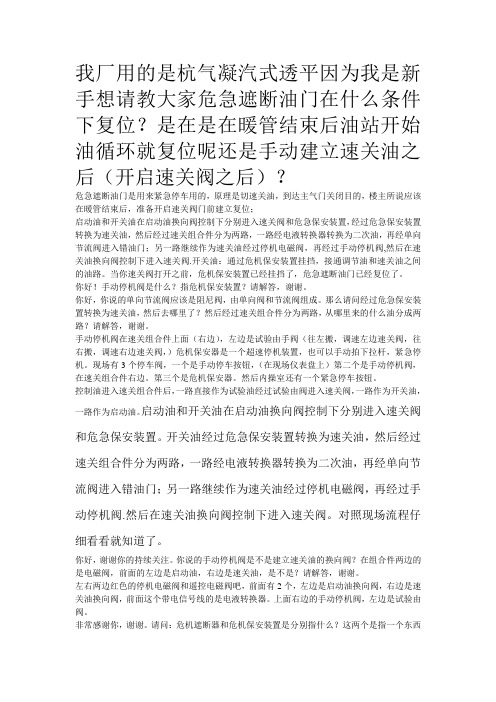

一起用于遥控开启速关阀。图2所示1842、1843为不带电状态，启动时使1842和1843同
时得电并开始计时，由于1842的P与B，A与T成通路，于是DG16插装阀关闭切断E1与E2通路，
速关油E2油压为0；同时，1843的P与B成通路，启动油F和开关油M建立压力（若M接至危急
遮断油门，速关组件具有油门自动挂钩功能，若M不用则危急遮断油门须就地手动挂钩复位），
15秒钟后1842断电复位，DG16开启，E1和E2接通，建立速关油E2，借助溢流阀1853的限压
作用，使启动油F的压力比速关油E2的压力低～0.05Mpa，在E2与F的压差作用下速关阀缓慢开
启，60秒钟后1843断电复位，F与T接通，这时速关阀已完全开启。
图2
停机电磁阀（4，8）位号分别是2222和2223，它们用于汽轮机遥控停机。
图2所示电
磁阀为不带电状态，启动和正常运行时，2222和2223的压力油是通路，DG40
插装阀在压力
油作用下关闭。当2222和2223中任一只得电时，DG40上腔与回油接通，
于是DG40开启，
杭州汽轮机股份有限公司第 2 页共3页
使用说明书速关组件1-2001-04-00
速关油迅速排泄，致使速关阀关闭、汽轮机停机。
电磁阀根据用户使用要求，可配用NO型（常开型，正常运行不带电）或NC型（常开型，
正常运行带电），也可配用防爆电磁阀。
电液转换器（6）分别向汽轮机两只调节汽阀输出二次油，电液转换器不属速关组件的
功能元件，只是利用本体的油路集装在速关组件中。
手动停机阀（10）位号2250，用于汽轮机就地停机。2250前方有一块红色防护板，若
要手动停机，先将防护板向操作侧翻下，之后拉动手柄，其结果与2222(2223)得电时一样，
使汽轮机停机。
在速关组件的不同方位有3个带链环的罩帽，它们与图2中接口相对应，在启动
或汽轮机运行时用随机提供的测压工具5-7820-0001-99可检测压力。操作时，拧出罩帽，
旋紧测压工具接头，即可由测压工具的压力表得知测点的压力，测量后按相反步骤恢复原状。
速关组件的运行操作须注意：
. 启动之前应确认压力油P及DG40上腔油压正常。
. 启动之前应确认电磁阀状态（带电或不带电）与要求相符。
. 启动时，换向阀1842，1843的复位顺序不得调换。速关阀开启后，1842和1843不
允许带电。
. 速关阀开启后，启动油压力应降为0。
速关组件的安装位置见布置图 0-2015-T.Nr-00。
机组速关组件原理见调节系统图 0-0641-T.Nr-00。速关组件油路连接见调节油管路图 2-3911-T.Nr-00。
速关组件 速关组件用于汽轮机遥控启动，就地停机，遥控停机，速关阀联机试验及危急遮断油门自动挂钩。 速关组件适用于采用电液调节系统的汽轮机。 速关组件是将调 节系统中一些操作件 集装在一起的液压件 组合，它不仅使操作便 捷，并且也使得油管路 及电气线路的布置趋 于合理、简化。 速关组件的结构 和外形见图1、图2是 它的工作原理。 1．试验阀 2．溢流阀 3．启动油电磁阀 4．停机电磁阀 5．速关油电磁阀 6．电液转换器 7．支座 8．停机电磁阀 9．本体
10．手动停机阀 A 操作侧 图1 在本体（2）中加工有与原理图相应的内部油路并装入插装阀（图2中DG16、 DG40）等 液压元件，本体的不同侧面装接着实现速关组件功能所需的操作件并留有 外管路接口，操作 件安装位置及各油路接口均有与原理图一致的相应标记。本体与固定在基 础上的支座（7） 用螺栓连接。速关组件的回油由本体的回油口汇入回油管。 速关组件的功能及工作原理： 试验阀（1）位2309，是手动换向阀，用于速关阀联机试验（请见1-2300-）。 图示换向 阀可对两只速关阀进行试验。作试验时，将手柄向操作侧拉动，压力油P 便与试验油H1接通， 即可对汽轮机右侧的速关阀进行试验；推动手柄则使压力油P与试验油H2 接通对左侧速关阀 进行试验。放开手柄，换向阀自动恢复到中间位置，退出试验。由于在H1、 H2油路上有节流 孔，所以手动换向阀投入或退出试验的操作不会影响机组的正常运行。如 汽轮机仅配用一只 速关阀，一般是H2封堵不用。如果2309采用电磁阀，则速关组件具有速关 阀遥控试验功能，
使用说明书速关组件1-2001-04-00 改变电磁阀状态（得电或失电）即可进行速关阀试验，电磁阀复位便退出试验。 启动油电磁阀(3)位号1843，速关油电磁阀（5）位号1842，它们与溢流阀（2位号1853） 一起用于遥控开启速关阀。图2所示1842、1843为不带电状态，启动时使1842和1843同 时得电并开始计时，由于1842的P与B，A与T成通路，于是DG16插装阀关闭切断E1与E2通路， 速关油E2油压为0；同时，1843的P与B成通路，启动油F和开关油M建立压力（若M接至危急 遮断油门，速关组件具有油门自动挂钩功能，若M不用则危急遮断油门须就地手动挂钩复位）， 15秒钟后1842断电复位，DG16开启，E1和E2接通，建立速关油E2，借助溢流阀1853的限压 作用，使启动油F的压力比速关油E2的压力低～0.05Mpa，在E2与F的压差作用下速关阀缓慢开 启，60秒钟后1843断电复位，F与T接通，这时速关阀已完全开启。 图2 停机电磁阀（4，8）位号分别是2222和2223，它们用于汽轮机遥控停机。 图2所示电 磁阀为不带电状态，启动和正常运行时，2222和2223的压力油是通路，DG40 插装阀在压力 油作用下关闭。当2222和2223中任一只得电时，DG40上腔与回油接通， 于是DG40开启， 杭州汽轮机股份有限公司第 2 页共3页 使用说明书速关组件1-2001-04-00 速关油迅速排泄，致使速关阀关闭、汽轮机停机。 电磁阀根据用户使用要求，可配用NO型（常开型，正常运行不带电）或NC型（常开型， 正常运行带电），也可配用防爆电磁阀。 电液转换器（6）分别向汽轮机两只调节汽阀输出二次油，电液转换器不属速关组件的 功能元件，只是利用本体的油路集装在速关组件中。 手动停机阀（10）位号2250，用于汽轮机就地停机。2250前方有一块红色防护板，若 要手动停机，先将防护板向操作侧翻下，之后拉动手柄，其结果与2222(2223)得电时一样， 使汽轮机停机。 在速关组件的不同方位有3个带链环的罩帽，它们与图2中接口相对应，在启动 或汽轮机运行时用随机提供的测压工具5-7820-0001-99可检测压力。操作时，拧出罩帽， 旋紧测压工具接头，即可由测压工具的压力表得知测点的压力，测量后按相反步骤恢复原状。 速关组件的运行操作须注意： . 启动之前应确认压力油P及DG40上腔油压正常。 . 启动之前应确认电磁阀状态（带电或不带电）与要求相符。 . 启动时，换向阀1842，1843的复位顺序不得调换。速关阀开启后，1842和1843不
使 用 说 明 书 Use specification 版本：A Edition：A 快速逆止阀(液动) Quick check valve(hydraulic) 型号: ESSV-80-25 Type: ESSV-80-25 物号: 5-7310-5108-02 Material No: 5-7310-5108-02 嘉兴爱克斯机械技术有限公司 ZHEJIANG JIAXING EXPERT MACHINE TECHNIQUE CO., LTD
快速逆止阀(液动) 目录 1.基本介绍 1.1说明书的使用 1.2开箱检查 1.3型号说明 1.4技术参数 1.5结构功能 2.安装规范 2.1快速逆止阀(液动)的就位 2.2管道的安装 2.3结构图和外形图 3.操作规程 3.1开启抽汽状态 3.2关闭抽汽状态 3.3原理图 4. 维护指南
1．基本介绍 1.1说明书的使用 ● 在安装和使用本产品前请仔细阅读此安装运行说明书，以免给您造成不必要的损失。 ● 本说明书是针对多个型号和物号的抽气速关阀产品而编写，用户在使用说明书时，必须完全熟悉产品的型号和物号，然后对应自己的产品。 1.2 开箱检查 ● 用户在开箱后，首先应检查文件资料、产品标牌、合格证上所列型号、规格及技术参数是否与订货合同一致，名称、数量与实物是否相符。 ● 检查外观表面有无磕碰、划痕，所配零部件有无损伤。 1.3 型号说明 E S S V—*—* ⑴ ⑵ ⑶ ⑴ 快速逆止阀(液动)代号 ⑵ 止回阀通径 ⑶ 止回阀压力等级 1.4技术参数 ● 阀门材料:一般情况下,当压力等级≤300LB时,阀体材料为WCB;当压力等级≥600LB时,阀体材料为1Cr5Mo,特殊情况除外. ● 阀门压力-温度等级对应表 a.阀体材料：WCB 工作温度（℃） 压力等级 200 250 300350 400 425 435 445 455 最大工作压力（MPa） 150LB/1.6MPa 1.6 1.4 1.25 1.1 1.0 0.9 0.8 0.7 0.64 300LB/4.0MPa 4.0 3.6 3.2 2.8 2.5 2.2 2.0 1.8 1.6 600LB/10.0MPa 10.0 9.0 8.0 7.1 6.4 5.6 5.0 4.5 4.0 900LB/16.0MPa 16.0 14.0 12.5 11.2 10.0 9.0 8.0 7.1 6.4 1500LB/25.0MPa 25.0 22.5 20.0 18.0 16.0 14.0 12.5 11.2 10.0 b.阀体材料：1Cr5Mo 工作温度（℃） 压力等级 200 325 390430450470490500510 530 550 最大工作压力（MPa） 150LB/1.6MPa 1.6 1.4 1.25 1.1 1.00.90.80.70.64 0.50 0.40 300LB/4.0MPa 4.0 3.6 3.2 2.8 2.5 2.2 2.0 1.8 1.6 1.25 1.0 600LB/10.0MPa 10.0 9.0 8.07.1 6.4 5.6 5.0 4.5 4.0 3.2 2.5 900LB/16.0MPa 16.0 14.0 12.511.210.09.08.07.1 6.4 5.0 4.0 1500LB/25.0MPa 25.0 22.5 20.018.016.014.012.511.210.0 8.0 6.4 ● 信号油压力：0.6～0.8MPa

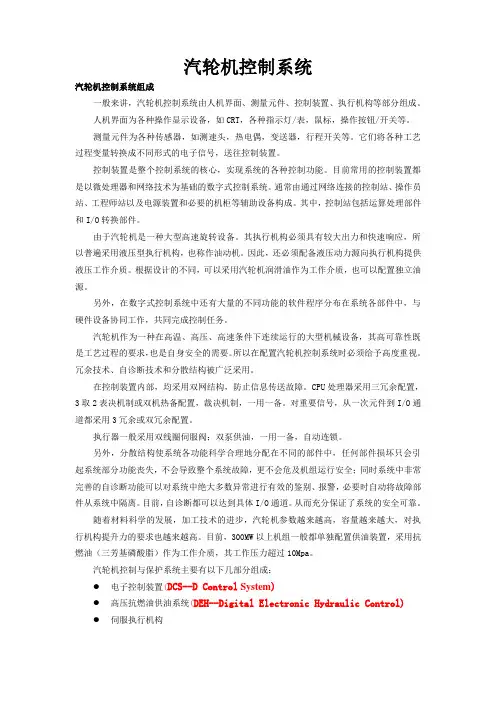

小汽轮机速关阀运行异常的解决方法 摘要：我们针对各种情况来分析速关阀异常故障的原因，并提供解决方法，以 确保机组安全、稳定、经济运行。 关键词：给水泵汽轮机；速关阀；挂闸；速关油压；启动油压；电磁阀 1速关阀的结构与原理 1.1速关阀的作用：速关阀是蒸汽管路和小机之间的主要关闭机构，当紧急状态时能立即隔断小机的进汽，使机组快速停机。速关阀的试验装置能在不影响小 汽轮机正常运行的情况下，检验阀杆动作是否灵活。 1.2速关阀的结构、原理：速关阀是水平安装在汽轮机汽缸的进汽室上，它主要由阀体、滤网和油缸三部分组成。 1.2.1阀体部分：蒸汽经过蒸汽滤网流向阀碟，在这个主阀碟中装有一只卸荷 阀碟，由于它的面积相对主阀碟要小的多，所以在速关阀开启时能减少提升力。 在卸载阀开启后，主阀碟前、后的压差减小，主阀就容易被开启。阀盖中的衬套 有一个轴向密封面。当速关阀全开后，阀杆和衬套之间就不会有漏汽；而阀门关 闭时，阀杆和衬套之间的漏汽经接管排出。作用在阀盖上的蒸汽力大部分直接传 递到包围阀体的汽缸上。 1.2.2油缸部分：速关阀是由油压控制的，开启过程是通过速关组件来操作的。启动油经过接口F通到活塞右面，使活塞克服弹簧力并将其压向活塞盘，而由速 关组件来的速关油通过接口进入活塞盘的左面，速关油压力将活塞盘和活塞一起 推到试验活塞的终点位置，阀门也由阀杆提升而开启。 当手动紧急停机或紧急停机电磁阀动作时，速关阀油路中压力迅速下降。弹 簧力大于活塞盘后油压力，于是活塞盘和阀杆、阀碟被迅速推向关闭位置。活塞 盘后残留的部分速关油流入活塞和弹簧空间并经过油口T排出。 1.2.3试验装置：为了检验速关阀功能的可靠性，液压组合件来的试验油经油 口H流向试验活塞，将试验活塞压向活塞底部，并通过活塞及活塞盘使杠杆向关 闭方向产生相应的位移。 试验可以在汽轮机运行期间，包括额定负荷在内的任意负荷下进行。 1.3速关组件原理： 1.3.1速关组件主要由速关油电磁阀1842，启动油电磁阀1843，停机电磁阀2222、2223， 手动停机阀2250和速关阀试验用电磁阀2309组成。以及速关油回路上的 Dg16插装阀，停机回路上的Dg40插装阀。还有溢流阀1853。 速关组件原理图 1.3.2原理图所示滑阀状态为电磁阀不通电状态。 控制启动油电磁阀的时间继电器设为60秒。 控制速关油电磁阀的时间继电器设为15秒。 启动前，先调整溢流阀1853，使启动油压F低于速关油压E约0.5bar。 启动时，使电磁阀1842和1843同时带电（计时开始），则电磁阀1842的P 口与B口导通A口与T口导通，Dg16插装阀关闭，切断E1与E2通道；同时， 电磁阀1843的P口和B口导通，建立启动油F和开关油M。15秒钟后，电磁阀1842断电复位，则E1与E2导通，建立速关油，这时速关阀油缸活塞两侧分别为
目录 1.工程概况 (1) 2.编制依据 (1) 3.主要工程内容 (1) 4.参加作业人员的资格和要求 (1) 5.作业所需的工器具 (1) 6.作业前应做的准备工作 (1) 7.支架制作安装方案 (2) 8.光伏板安装 (5) 9.防雷接地 (6) 10.电缆敷设 (7) 11.试验方案 (8) 12.安全文明施工措施 (8)
1.工程概况 东营（胜利）城卫分布式光伏示范区20兆瓦项目（以下简称本工程）规划容量为20MWp。项目建设地位于山东省东营市垦利区胜利油田孤东十万亩土地开发项目区东营金润盐化有限责任公司初级蒸发区水池，坐标为北纬37°56'29.8"，东经119°0'21.7"，海拔高度0m，项目规划容量为20MWp。本工程装机容量为20MWp，采用分区发电、集中并网方案。光伏组件是光伏发电系统的核心部件，其各项参数指标的优劣直接影响着整个光伏发电系统的发电性能。通过比较，本工程电池组件选270Wp多晶双玻硅电池组件，逆变器选用1250kW光伏并网逆变器。光伏组件采用固定式安装形式，结合建设方意见，电池方阵的固定倾角为26。本工程系统综合效率取80％，由计算可得，本工程25年总发电量约为64749万kW·h，25年年平均发电约2589.96万kW· h，平均年利用小时数为：1112小时。 本工程容量为20MWp，本期建设开关站一座，站内35kV侧采用单母线接线方式，并建设1回35kV出线接至系统侧。本期将16个发电单元组按照每8个发电单元组为一组，通过2回35kV集电线路接入35kV母线上，再通过1回35kV出线接入系统。本期整个20MWp光伏并网电站系统由16个约为1.25MWp的光伏并网发电单元组成，每个发电单元由1套1250kW光伏并网逆变器组成，每台逆变器输出电压为360V三相交流电，通过断路器接到升压变压器的低压绕组上，经1250kVA箱式变压器升压至35kV高压，将8台变压器经35kV集电线路并联后，通过高压开关柜接入35kV配电室35kV母线上，共设计2回路。35kV配电装置采用屋内布置，成套金属铠装开关柜，开关柜单列布置，开关柜均采用"下进下出"接线方式。无功补偿装置的连接变压器室外布置，消弧线圈接地变兼站用变布置在35kV配电室外。 2. 编制依据 2.1江苏谦鸿电力工程咨询有限公司设计施工图
安装手册 请在使用或者安装贝达系列太阳能光伏组件之前仔细阅读本手册。该光伏组件在光照情况下会产生电流电压。请遵守所有的电器安全防范措施。只有有资质的人员才可以安装或者维修该组件产品。请不要损坏太阳能电池组件或者造成太阳能电池组件表面的刮伤。潮湿的环境会有导电的危险，请不要在组件潮湿的时候对组件做任何操作。 1.安全预防措施 1.1光伏组件没有开关。只能通过将光伏组件挪离光照或者用布、硬纸板或者完全不透 光的材料遮挡，或者将组件正面放置在光滑、平坦的表面上才会使组件停止工作。 1.2光伏产品在光照情况下会产生直流电，所以会有电击或者烧伤的危险。即使在没有 连接负载或者外电路的情况下，组件也会产生电流电压。在光照大于5％的情况下，组件就会产生最大电压，随着光照强度的增大，产生的电流和功率也会不断增加。所以在阳光下对组件动作时，请使用绝缘工具，同时佩戴橡胶手套。最好，在操作过程中，把电池板表面用不透光材料覆盖。 1.3组件产生的功率可能会高于铭牌上的额定标称。工厂标准的额定输出是在光强 1000watts/m2,温度25℃，大气质量1.5的情况下测量的。雪和水的反射也会增加光强，因此会造成电流和输出功率的增大。另外，温度低于25℃时组件的电压和功率也会相应的增长。 1.4贝达太阳能电池组件的表面为钢化玻璃，但是操作时仍要小心，不合理的操作会造 成组件表面的钢化玻璃破碎。如果正面的玻璃破碎或者背面的聚合物烧坏，任何和组件表面或者铝合金边框的接触都可能造成电击，尤其在组件潮湿的情况下。破损的组件必须由专业人员妥善处理。 1.5贝达太阳能电池组件的设计是仅适用于陆地的，所以不能在太空、海洋或者聚光环 境使用。除了上述环境，组件也不能被安装在有可能接触到任何盐水或可能成为部分或全部淹没在淡水或海水的情况，建议把组件安装在离海最少500m的地方。 2.守则和条例 光伏组件的机械安装和电气安装应该参照相应的法规，包括电气法、建筑法和电力互联需求。这些条例随着安装地点的不同而不同，例如建筑屋顶安装、汽车应用等。要求也可能随着安装系统电压，使用直流或者交流的不同而不同。具体条款请联系当地的权威机构。 3.机械安装 3.1可以将组件按照从水平到垂直的任何一个角度安装。 3.2合适的安装倾角和面向的方位角应该以组件产品得到最多的光照为标准。 3.3应该通过组件背面的安装孔将组件安装在支架上。

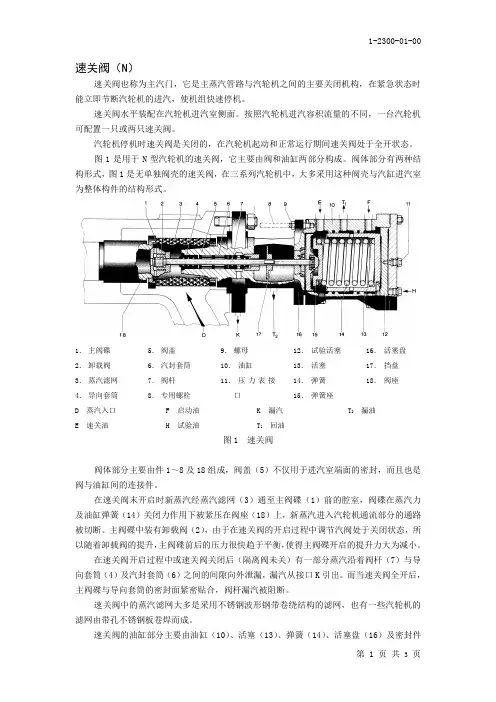

速关阀（N ） 速关阀也称为主汽门，它是主蒸汽管路与汽轮机之间的主要关闭机构，在紧急状态时能立即节断汽轮机的进汽，使机组快速停机。 速关阀水平装配在汽轮机进汽室侧面。按照汽轮机进汽容积流量的不同，一台汽轮机可配置一只或两只速关阀。 汽轮机停机时速关阀是关闭的，在汽轮机起动和正常运行期间速关阀处于全开状态。 图1是用于N 型汽轮机的速关阀，它主要由阀和油缸两部分构成。阀体部分有两种结构形式，图1是无单独阀壳的速关阀，在三系列汽轮机中，大多采用这种阀壳与汽缸进汽室为整体构件的结构形式。 1． 主阀碟 2． 卸载阀 3． 蒸汽滤网 4． 导向套筒 5． 阀盖 6． 汽封套筒 7． 阀杆 8． 专用螺栓 9． 螺母 10． 油缸 11． 压力表接 口 12． 试验活塞 13． 活塞 14． 弹簧 15． 弹簧座 16． 活塞盘 17． 挡盘 18． 阀座 D 蒸汽入口 E 速关油 F 启动油 H 试验油 K 漏汽 T 1 回油 T 2 漏油 图1 速关阀 阀体部分主要由件1～8及18组成，阀盖（5）不仅用于进汽室端面的密封，而且也是阀与油缸间的连接件。 在速关阀末开启时新蒸汽经蒸汽滤网（3）通至主阀碟（1）前的腔室，阀碟在蒸汽力及油缸弹簧（14）关闭力作用下被紧压在阀座（18）上，新蒸汽进入汽轮机通流部分的通路被切断。主阀碟中装有卸载阀（2），由于在速关阀的开启过程中调节汽阀处于关闭状态，所以随着卸载阀的提升，主阀碟前后的压力很快趋于平衡，使得主阀碟开启的提升力大为减小。 在速关阀开启过程中或速关阀关闭后（隔离阀未关）有一部分蒸汽沿着阀杆（7）与导向套筒（4）及汽封套筒（6）之间的间隙向外泄漏，漏汽从接口K 引出。而当速关阀全开后，主阀碟与导向套筒的密封面紧密贴合，阀杆漏汽被阻断。 速关阀中的蒸汽滤网大多是采用不锈钢波形钢带卷绕结构的滤网，也有一些汽轮机的滤网由带孔不锈钢板卷焊而成。 速关阀的油缸部分主要由油缸（10）、活塞（13）、弹簧（14）、活塞盘（16 ）及密封件
