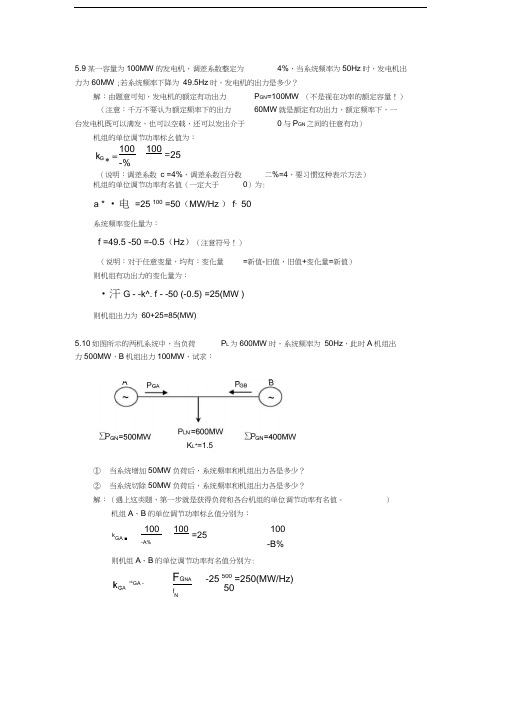

5.9 某一容量为100MW 的发电机，调差系数整定为4%，当系统频率为50Hz 时，发电机出力为60MW ；若系统频率下降为49.5Hz 时，发电机的出力是多少？
解：由题意可知，发电机的额定有功出力P GN =100MW （不是视在功率的额定容量！） （注意：千万不要认为额定频率下的出力60MW 就是额定有功出力，额定频率下，一台发电机既可以满发，也可以空载，还可以发出介于0与P GN 之间的任意有功）
机组的单位调节功率标幺值为：
254
100%100===
*σG k （说明：调差系数σ=4%，调差系数百分数σ%=4，要习惯这种表示方法） 机组的单位调节功率有名值（一定大于0）为：
)MW/Hz (5050
10025=?=?=*N GN G G f P k k 系统频率变化量为：
)Hz (5.0505.49-=-=?f （注意符号！
） （说明：对于任意变量，均有：变化量=新值-旧值，旧值+变化量=新值）
则机组有功出力的变化量为：
)MW (25)5.0(50=-?-=??-=?f k P G G
则机组出力为60+25=85(MW)
5.10 如图所示的两机系统中，当负荷P L 为600MW 时，系统频率为50Hz ，此时A 机组出力500MW ，B 机组出力100MW ，试求：
① 当系统增加50MW 负荷后，系统频率和机组出力各是多少？
② 当系统切除50MW 负荷后，系统频率和机组出力各是多少？
解：（遇上这类题，第一步就是获得负荷和各台机组的单位调节功率有名值。）
机组A 、B 的单位调节功率标幺值分别为：
254100%100===*A A G k σ 205
100%100===*B B G k σ 则机组A 、B 的单位调节功率有名值分别为：
)MW/Hz (25050
50025=?=?=∑*N GNA GA GA f P k k
∑P GN =500MW
P LN =600MW
K L*=1.5 ∑P GN =400MW
)MW/Hz (16050
40020=?=?=∑*N GNB GB GB f P k k （说明：∑P GNA 、∑P GNB 分别为机组A 、B 的额定有功出力，作为已知条件标注在图中）
负荷的单位调节功率为：
)MW/Hz (1850
6005.1=?=?=*N LN L L f P k k ① 由题意知机组A 满载，系统负荷增加时其不参与一次调频。
此时系统的单位调节功率为：
k S =k GB +k L =160+18=178 (MW/Hz)
根据一次调频重要公式(5.19)，得系统频率变化量为：
)Hz (281.0178
500-=-=?-=?S L k P f （这说明，负荷增加，频率是降低的，如果算出来没有负号，就一定是算错了） 此时系统频率为：
f =f 0+Δf =50+(-0.281)=49.719(Hz) （f 0为初始状态下的频率，50Hz ）
机组A 出力不变，仍为500MW 。
机组B 出力变化量为：
)MW (96.44)281.0(160=-?-=??-=?f k P GB GB
则机组B 的出力为100+44.96=144.96(MW)
（这说明，外界负荷增加，一次调频系统动作后，机组B 出力增加，但增加量不足以完全抵消负荷有功的原始增量，这说明一次调频是有差调节）
② 当外界负荷减小时，只要机组出力不低于最小技术出力，其一定参与一次调频。 （注意：满载的机组在外界负荷减小时也参与一次调频！）
此时系统的单位调节功率为：
k S =k GA +k GB +k L =250+160+18=428 (MW/Hz)
系统频率变化量为： )Hz (117.0428
500=--=?-=?S L k P f （注意：负荷减小，则负荷原始增量为负值） 此时系统频率为：
f =f 0+Δf =50+0.117=50.117(Hz) （f 0为初始状态下的频率，50Hz ）
机组A 出力变化量为：
)MW (21.29117.0250-=?-=??-=?f k P GA GA
则机组A 的出力为500+(-29.21)=470.79(MW)
机组B 出力变化量为：
)MW (72.18117.0160-=?-=??-=?f k P GB GB
则机组A 的出力为100+(-18.72)=81.28(MW)
（这说明，外界负荷减少后，两机组的出力都有所减少）
6.8 如图所示，某水电厂通过SFL1-40000/110型变压器与系统相连，最大负荷与最小负荷时高压母线电压分别为112.09kV 及115.45kV ，要求最大负荷时低压母线电压的不低于10kV ，最小负荷时低压母线的电压不高于11kV ，试选择变压器分接头。
解：由题意知，此为升压变压器（功率自下往上流，一次侧直接与发电机相连，额定电压为10.5kV ，二次侧接电网，额定电压为121kV ，且有五个分接头），因此用到重要公式（6.14）：NL
tH T U U U U U k =?+=21 该公式表明：变压器的运行变比=制造变比。其中U 1为高压母线的运行电压，ΔU T 为归算到高压侧的电压损耗，U 2为低压母线的运行电压，U tH 为高压侧分接头电压标准值，U NL 为变压器低压侧额定电压（即低压侧唯一的主接头标准电压）。
不论是选择还是校验分接头，该式中U 1、ΔU T 、U NL 均为已知量。由题目已知条件： U 1max =112.09kV U 1min =115.45kV
P max =28MW P min =15MW
Q max =21Mvar Q min =10Mvar
U NL =10.5kV
则归算到高压侧的电压损耗在最大、最小负荷时分别为：
)kV (88.7110
5.38211.228max max max =?+?=+=?N T T T U X Q R P U )kV (79.31105.38101.215min min min =?+?=+=
?N T T T U X Q R P U （注意：下标max 、min 分别表示“最大负荷时的值”、“最小负荷时的值”，不要认为下标带max 的变量数值就一定比带min 的变量数值大）
（电压损耗（电压降落纵分量）的计算式中，U N 为高压侧所接电网的额定电压，本题中为110kV ）
① 选择分接头时：U 2是已知量，U tH 是未知量。
将公式(6.14)变形为：NL T tH U U U U U ??+=2
1 根据题意有：U 2max =10kV ，U 2min =11kV 。
则最大、最小负荷时高压侧分接头电压计算值分别为： ~ Z T =(2.1+j38.5)Ω
SFL1-40000
121±2×2.5%/10.5kV
10~11kV MVA
)1015(MVA
)2128(min ~max ~j S j S +=+=
112.09~115.45kV
)kV (97.1255.1010
88.709.112max 2max max 1max =?+=??+=NL T tH U U U U U )kV (82.1135.101179.345.115min 2min min 1min =?+=??+=
NL T tH U U U U U 由于普通变压器不能带电切换，为兼顾最大、最小负荷两种情况，取上述两个计算值的平均值，记为U t ：
)kV (90.1192
82.11397.1252min max =+=+=tH tH t U U U 选择与之最接近的分接头电压：U tH =121 (kV)
（说明：高压侧一共有五个标准电压：114.95kV 、117.975kV 、121kV 、124.025kV 、127.05kV ）
② 校验分接头时：U tH 是已知量，U 2是未知量。
将公式(6.14)变形为：NL tH
T U U U U U ??+=12 分别在最大、最小负荷两种情况下计算低压母线的运行电压U 2：
kV 10)kV (41.105.10121
88.709.112max max 1max 2>=?+=??+=NL tH T U U U U U ，满足要求。 kV 11)kV (35.105.1012179.345.115min min 1min 2<=?+=??+=
NL tH T U U U U U ，满足要求。 这说明选择分接头电压U tH =121kV 合理。
6.9 如图所示降压变压器，其归算至高压侧的参数为：R T +jX T =(2.44+j40)Ω，在最大负荷及最小负荷时通过变压器的功率分别为MVA )1428(max ~j S +=，MVA )1610(min ~j S +=。最大负荷时高压侧的电压为113kV ，而此时低压侧允许电压不小于6kV ；最小负荷时高压侧的电压为115kV ，而此时低压侧允许电压不大于6.6kV 。试选择此变压器的分接头。
（说明：高低压母线电压符号分别为U 1、U 2，而未采用教材上的t U ?、d U ?
，且由于此类问题不计电压降落横分量，而近似认为所有节点电压相位都为0，因此U 1、U 2头上也未加点）
解：由于该变压器是降压变，因此用到重要公式（6.10）： NL
tH T U U U U U k =?-=21 不论是选择还是校验分接头，该式中U 1、ΔU T 、U NL 均为已知量。由题目已知条件：
110±2×2.5%/6.3kV
MVA )1610(MVA
)1428(min ~max ~j S j S +=+=
U 1max =113kV U 1min =115kV
P max =28MW P min =10MW
Q max =14Mvar Q min =16Mvar
U NL =6.3kV
则归算到高压侧的电压损耗在最大、最小负荷时分别为：
)kV (71.5110
401444.228max max max =?+?=+=?N T T T U X Q R P U )kV (04.6110401644.210min min min =?+?=+=
?N T T T U X Q R P U （根据已知条件，最小负荷时的无功反而比最大负荷时的无功更大，因此最小负荷时的电压降落反而更大一些）
（电压损耗（电压降落纵分量）的计算式中，U N 为高压侧所接电网的额定电压，本题中为110kV ）
① 选择分接头时：U 2是已知量，U tH 是未知量。
将公式(6.10)变形为：NL T tH U U U U U ??-=2
1 根据题意有：U 2max =6kV ，U 2min =6.3kV 。
则最大、最小负荷时高压侧分接头电压计算值分别为：
)kV (65.1123.66
71.5113max 2max max 1max =?-=??-=NL T tH U U U U U )kV (01.1043.66.604.6115min 2min min 1min =?-=??-=
NL T tH U U U U U 由于普通变压器不能带电切换，为兼顾最大、最小负荷两种情况，取上述两个计算值的平均值，记为U t ：
)kV (33.1082
01.10465.1122min max =+=+=tH tH t U U U 选择与之最接近的分接头电压：U tH =107.25 (kV)
（说明：高压侧一共有五个标准电压：104.5kV 、107.25kV 、110kV 、112.75kV 、115.5kV ） ② 校验分接头时：U tH 是已知量，U 2是未知量。
将公式(6.10)变形为：NL tH
T U U U U U ??-=12 分别在最大、最小负荷两种情况下计算低压母线的运行电压U 2：
kV 6)kV (30.63.625
.10771.5113max max 1max 2>=?-=??-=NL tH T U U U U U ，满足要求。 kV 6.6)kV (40.63.625.10704.6115min min 1min 2<=?-=??-=
NL tH T U U U U U ，满足要求。
这说明选择分接头电压U tH =107.25kV 合理。
6.10 某变电站装设一台双绕组变压器，型号为SFL-31500/110，变比为(110±2×
2.5%/38.5)kV ，空载损耗p 0=86kW ，短路损耗p k =200kW ，短路电压百分值u k %=10.5，空载电流百分值I 0%=2.7。变压器低压侧所带负荷为MVA )1020(max ~
j S +=，MVA )710(min ~
j S +=，高压母线电压最大负荷时为102kV ，最小负荷时为105kV ，低压母线要求逆调压，试选择变压器分接头电压。
解：由题意知，其为降压变（高压侧接额定电压为110kV 的电网，低压侧接额定电压为35kV 的电网，而变压器低压侧的额定电压为38.5kV ，显然是二次侧接电网时的“一般情况”（详见第一章）），因此用到重要公式（6.10）： NL
tH T U U U U U k =?-=21 先计算变压器归算到高压侧的电阻和电抗：
)(44.25.311102.02222Ω=?=?=N TN k T S U p R )(33.405
.311101005.10100%2
2Ω=?=?=N TN k T S U u X （说明：变压器高压侧额定电压用U TN 来表示，而未采用教材上的U N ，是为了和网络额定电压U N 区分）
不论是选择还是校验分接头，重要公式(6.10)中U 1、ΔU T 、U NL 均为已知量。由题目已知条件：
U 1max =102kV U 1min =105kV
P max =20MW P min =10MW
Q max =10Mvar Q min =7Mvar
U NL =38.5kV
则归算到高压侧的电压损耗在最大、最小负荷时分别为：
)kV (11.4110
33.401044.220max max max =?+?=+=?N T T T U X Q R P U )kV (79.211033.40744.210min min min =?+?=+=
?N T T T U X Q R P U ① 选择分接头时：U 2是已知量，U tH 是未知量。
将公式(6.10)变形为：NL T tH U U U U U ??-=2
1 由于低压母线要求逆调压，且并未说明要求U 2的具体取值是多少，根据逆调压的定义有：
U 2max =1.05U N =1.05×35=36.75kV ，U 2min =U N =35kV （这里U N 为低压侧所接电网的额定电压，为35kV ）
则最大、最小负荷时高压侧分接头电压计算值分别为：
)kV (55.1025.3875
.3611.4102max 2max max 1max =?-=??-=NL T tH U U U U U
)kV (43.1125.3835
min 2min min 1min =?=?=NL T tH U U U 由于普通变压器不能带电切换，为兼顾最大、最小负荷两种情况，取上述两个计算值的平均值，记为U t ：
)kV (49.1072
43.11255.1022min max =+=+=tH tH t U U U 选择与之最接近的分接头电压：U tH =107.25 (kV)
（说明：普通变压器高压侧一共有五个标准电压：104.5kV 、107.25kV 、110kV 、112.75kV 、115.5kV ）
② 校验分接头时：U tH 是已知量，U 2是未知量。
将公式(6.10)变形为：NL tH
T U U U U U ??-=12 分别在最大、最小负荷两种情况下计算低压母线的运行电压U 2：
)kV (14.355.3825
.10711.4102max max 1max 2=?-=??-=NL tH T U U U U U )kV (69.365.3825.10779.2105min min 1min 2=?-=??-=
NL tH T U U U U U 由于低压母线要求逆调压，因此必须计算低压侧运行电压较网络额定电压偏移的百分数。 最大负荷时低压侧母线电压偏移百分数为
%4.0%100353514.35=?-，远没达到比网络额定电压高5%的要求。 最小负荷时低压侧母线电压偏移百分数为%83.4%10035
3569.36=?-，比网络额定电压高出太多。
因此普通变压器达不到调压要求，应选用有载调压变压器，其变比为(110±3×
2.5%/38.5)kV 。
回到第①步，重新选择有载调压变压器的分接头：
针对最大负荷时高压侧分接头电压计算值U tHmax =102.55kV ，选择与之最接近的分接头电压，记为U tH1=101.75kV （比主接头低三个档位）；针对最小负荷时高压侧分接头电压计算值U tHmin =112.43kV ，选择与之最接近的分接头电压，记为U tH2=112.75kV （比主接头高一个档位）。
（说明：有载调压变压器高压侧一共有七个标准电压：101.75kV 、104.5kV 、107.25kV 、110kV 、112.75kV 、115.5kV 、118.25kV ）
（注意：有载调压变压器可以带负荷切换，因此可以针对最大、最小负荷的情况分别选不同的分接头，这就造成选出来的U tH 有两个值）
进入第②步，校验选出来的有载调压变分接头：
最大负荷时：
)kV (04.375.3875
.10111.41021max max 1max 2=?-=??-=NL tH T U U U U U
)kV (90.345.3875
.1122min min 1min 2=?=?=NL tH T U U U 最大负荷时低压侧母线电压偏移百分数为
%83.5%100353504.37=?-，接近逆调压比网络额定电压高5%的要求。 最小负荷时低压侧母线电压偏移百分数为%29.0%10035
3590.34-=?-，接近逆调压的要求——保持在网络额定电压。
这说明，最大负荷时选择的分接头电压101.75kV 、最小负荷时选择的分接头电压112.75kV 均满足要求。
