继电保护专业技术比赛试卷(doc 14页)
单位: 姓名: 成绩:
宁夏电力公司继电保护专业技术比赛
元件保护部分理论考试试卷
一.选择题（共20分，每题1分）将正确答案填入括号内
1. 电力系统发生振荡时，（）可能会发生误动。
A.电流差动保护。
B.零序电流速断保护。
C.电流速断保护。
2. 第一次采用国外微机保护装置应遵循（）
A.电力部质检中心动模试验确认合格方可使用
B.基建投资单位(业主)的指令
C.网、省局继电保护部门的指令
3.测量交流电流回路的绝缘电阻使用（）摇表
A. 500V
B. 1000V
C. 2000V
4. 母线故障，母线差动保护动作，已跳开故障母线上六个断路
器(包括母联)，还有一个断路器因本身原因而拒跳，则母差保护按( )
A.正确动作一次
B. 拒动一次
C. 不予评价。
5.如果直流电源为220V，而中间继电器的额定电压为本110V，则
回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于( )。
A.正电源
B.负电源
C. 远离正、负电源(不能直接接于电源端)
6. 变压器差动保护为了减小不平衡电流，常选用一次侧通过较
大的短路电流时铁芯也不至于饱和的C.T，一般选用( )。
A.0.5级
B.D级
C.TPS级
7.安装于同一面屏上由不同端子对供电的两套保护装置的直流
逻辑回路之间（）
A.为防止相互干扰，绝对不允许有任何电磁联系
B.不允许有任何电的联系，如有需要，必须经空接点输出
C.一般不允许有电磁联系，如有需要，应加装抗干扰电容等措施
8.直流中间继电器、跳（合）闸出口继电器的消弧回路应采取以
下方式：（）
A.两支二极管串联后与继电器的线圈并联，要求每支二极管
的反压不低于300V
B.一支二极管与一适当感抗值的电感串联后与继电器的线圈
并联，要求二极管与电感的反压均不低于1000V
C.一支二极管与一适当阻值的电阻串联后与继电器的线圈并
联，要求二极管的反压不低于1000V
9. 电流互感器二次回路接地点的正确设置方式是：（）
A.每只电流互感器二次回路必须有一个单独的接地点
B.所有电流互感器二次回路接地点均设置在电流互感器端
子
箱内
C.电流互感器的二次侧只允许有一个接地点，对于多组电流
互感器相互有联系的二次回路接地点应设在保护盘上10.大接地电流系统中双母线上两组电压互感器二次绕组应
（）。
A.在各自的中性点接地
B.选择其中一组接地，另一组经放电间隙接地
C.只允许有一个公共接地点，其接地点宜选在控制室。
11.来自电压互感器二次侧的四根开关场引入线（U A、U B、U C、
U N）和电压互感器三次侧的两根开关场引入线（开口三角侧的U L、U N）中的两个零相电缆线U N应按方式（）接至保护屏。
A.在开关场并接在一起后，合成一根后引至控制室，并在控
制室接地
B.必须分别引至控制室，并在控制室一点接地
C.三次侧的U N在开关场就地接地，仅将二次侧的U N引至控制
室，并在控制室接地
12.方向阻抗继电器引入第三相电压是为了防止( ) A·距离保护暂态超越
B·故障点过渡电阻的影响
C·正方向出口相间短路拒动及反方向两相短路时误动
13.闭锁式纵联保护跳闸的必要条件是( )。
A.正方向元件动作，反方向元件不动作，没有收到过闭锁信号；
B.正方向元件动作，反方向元件不动作，收到过闭锁信号而后信
号又消失；
C.正、反方向元件均动作，没有收到过闭锁信号；
14.纵联保护相地制电力载波通道由（）部件组成
A·输电线路，高频阻波器，连接滤波器，高频电缆。
B.高频电缆，连接滤波器，耦合电容器，高频阻波器，输电
线路。
C.收发信机，高频电缆，连接滤波器，保护间隙，接地刀闸，
耦合电容器，高频阻波器，输电线路。
15.谐波制动的变压器保护中设置差动速断元件的主要原因是
( ).
A.为了提高差动保护的动作速度
B.为了防止较高的短路水平时,由于电流互感器的饱和产生高次
谐波量增加,导致差动元件拒动
C.保护设置的双重化,互为备用
16.变压器差动保护防止励磁涌流影响的措施之一是:( ).
A.鉴别短路电流和励磁涌流波形的区别，要求间断角为60°
~65°。
B.加装电压元件。
C.各侧均接入制动绕组。
17.用单相电压整定负序电压继电器的动作电压，即对负序电压
继电器的任一对输入电压端子间，模拟两相短路。如在A和BC 间施加单相电压记下此时继电器的动作电压为Uop，继电器整定电压为负序线电压Uop2则：Uop2=Uop/（）。
A.3
B.3
C.1.5
18.三相五柱电压互感器用于10KV中性点不接地系统中，在发生
单相金属性接地故障时，为使开口三角绕组电压为100V，电压互感器的变比应为(B)。
A.10
3
01
3
01
3 /
.
/
.
B.10
3
01
3
01
3 /
.
/
.
C.10
3
01
3
01 /
.
/.
19.如下图门电路为（）电路
A.与门电路
B.B.或门电路
C.与非门电路
UIN UOUT
20.如下图门电路为（）电路
A.延时动作瞬时返回
B.瞬时动作延时返回
C.延时动作延时返回
Usr Usc
二.判断题（共20分，每题1分）正确打“√”错误打“×”
1. 220KV变压器保护动作后均应启动断路器失灵保护。（）
2. 平行线路之间存在零序互感，当相邻平行线流过零序电流时，将在线路上产生感应零序电势；有可能改变零序电流与零序电压的相量关系。
（）
3. 正序电压和负序电压是越靠近故障点数值越小，零序电压是越靠近故
障点数值越大。（）
4. 小接地电流系统中，发生单相接地故障时，非故障线路的零序电流落
后零序电压90°；故障线路的零序电流超前零序电压90°（）5.为防止电流互感器二次绕组开路，在带电的电流互感器二次回
路上工作前，用导线将其二次缠绕短路方可工作。（）6. C.T采用减极性标注概念是：一次侧极性端子通入电流I1，二
次电流I2从极性端流出。 ( )
7. BCH-2型差动继电器的短路线圈由“B－B”改为“C－C”，躲
励磁涌流的能力增强。（）
8. 利用电力线载波通道的纵联保护为保证有足够的通道裕度，
只要发信端的功放元件允许，接收端的接收电平越高越好。
（）
9. 在变压器高压侧引线单相接地故障时,单相短路电流导致变
压器油热膨胀,从而使瓦斯保护动作跳闸。 ( )
10. 变压器涌流具有如下特点：（）
A.有很大成分的非周期分量，往往使涌流偏离时间轴的一侧。
B.有大量的高次谐波分量，并以五次谐波为主。
C.涌流波形之间出现间断。
11.接到厂家通知及软件芯片后，各单位即可进行保护装置软件更换。（）
12.两组电压互感器的并联，必须先是一次侧先并联，然后才允许二次侧并联。（）13. 在大接地电流系统中，在故障线路上的零序功率Ｓ是由母线流向线路（）
14.因为在非全相情况下零序保护有可能误动，因此零序保护接综合重合闸的M端子跳闸。（）
15. 集成电路型、微机型保护装置的电流、电压引入线应采用
屏蔽电缆，同时电缆的屏蔽层在控制室可靠接地。
（）
16．配有两套重合闸的220KV线路，正常时只投入一套重合闸，另一套重合闸切换把手可以放在任意位置。（）
17. 当电压互感器二次回路发生断线故障时，11型微机保护中
的高频闭锁零序方向保护和零序后备保护并不退出运行。
（）
18.为了保证在电流互感器与断路器之间发生故障时，本侧断路
器跳开后对侧高频保护能快速动作，应采取的措施为跳闸位置继电器停讯。（）
19.11型微机保护闭锁出口回路设置为三取二方式，在高频保护
启动、重合闸启动后跳闸负电源接通。（）
20. 在高频通道中连接滤波器与耦合电容器共同组成带通滤
波器，其在通道中的作用是使输电线路和高频电缆的连接成为匹配连接，同时使高频收发讯机和高压线路隔离。
（）
三.填空题（共20分，每题1分）将正确答案填入括号内
1.220kV电压互感器三次变比是（）。
2.微机保护装置的每次动作,保护各段的信号动作有多次,但无
打印报告,应按（）次进行统计。
3. 直流继电器的动作电压,不应超过额定电压的（），对
于出口中间继电器,其值不低于额定电压的（）。4. 在电压回路中，当电压互感器负荷最大时，至保护和自动装
置的电压降不得超过其额定电压的（）。
5. 负序电流的整定往往用模拟单相接地短路，其单相接地短路
时的负序电流分量为短路电流的（）。
6．接地距离保护的相阻抗继电器接线为（）
7. 11型微机保护在（）状态下，数据采集系统正常
工作，但保护不能跳闸。
8. 11型微机保护在运行状态时，若想打印各插件的详细报告或
复制总报告，应首先按的键是( )健。
9. 对于专用高频通道，在新投入运行及在通道中更换了（或增加了）个别加工设备后，所进行的传输衰耗试验的结果，应保证收发信机接收对端信号时的通道裕量不底于（），否则，不允许将保护投入运行。
10. BCH 2型差动保护短路线圈的作用( ).
11. 对单侧电源的两绕组变压器，若采用BCH－1型差动继电
器，其制动线圈应装在（）侧。
12. 在Y/△－11接线的变压器低压侧发生两相短路时，星形侧
的某一相的电流等于其他两相短路电流的（）倍。13．继电保护装置试验所用仪表的精度应为（）级。14．变压器带额定负荷时，BCH型差动继电器的不平衡电压不能超过（）mv。
15．系统的最长振荡周期一般按（）秒考虑。
16．新投运的保护装置应在第一年内进行一次（）检验。17．11型微机保护零序电流和零序电压回路的极性端均分别同电流互感器二次侧和电压互感器开口三角绕组的（）的相连，不允许将3I0和3U0回路均反接。
18．自动重合闸有两种起动方式：断路器控制开关位置与断路器不对应启动方式和（）
19接地距离保护中的零序系数K的计算公式为（）。四．计算题（共10分，每题5分）
1.一容量为31.5/20/31.5MVA的三卷变压器，电压额定变比110/38.5/11KV，接线为YN，Y，d11,三侧CT的变比分别为300/5，1000/5和2000/5，求变压器差动保护三侧的二次额定电流。
2.将16进制F8AD化为二进制数。
四.制图题（共10分，每题5分）
1.画出Y.d11接线的变压器差动保护交流电流回路三相原理接线图（标出极性）
2.零序方向继电器最大灵敏角为70°，动作方向指向线路。如下
图模拟3U0电压，分别对继电器通入I A，I B，I C负荷电流测定其方向正确性，画出其动作向量图。
送出
六．问答题（共20分，每题5分）
1.在微机继电保护装置的检验中应注意哪些问题？
2.对中间继电器应进行哪些检验？
3.对新安装的差动保护在投入运行前应做哪些试验？
4.试述母联相位比较式母线保护的基本工作原理。
电力系统继电保护 董双桥 2005年9月
第一部分电力系统继电保护的基本知识 电力系统：由发电电厂中的电气部分，变电站，输配电线路，用电设备等组成的统一体：它包括发电机、变压器、线路、用电设备以及相应的通信，安全自动装置，继电保护，调调自动化设备等。 电力系统运行有如下特点： 1、电能的生产，输送和使用必须同时进行。 2、与生产及人们的生活密切相关。 3、暂态进程非常短，一个正常运行的系统可能在几分钟，甚致几秒钟内瓦解。 电力系统继电保护的作用。 电力系统在运行中，可能由于以下原因，发生故障或不正常工作状态。 1、外部原因：雷击，大风，地震造成的倒杆，绝缘子污秽造成污闪，线路覆冰造成冰闪。 2、内部原因：设备绝缘损坏，老化。 3、系统中运行人员误操作。 电力系统故障的类型： 1、单相接地故障D（1） 2、两相接地故障D（1.1） 3、两相短路故障D（2） 4、三相短路故障D（3） 5 线路断线故障 以上故障单独发生为简单故障。在不同地点同时发生两个或以上称为复故障。 电力系统短路故障的后果： 1、短路电流在短路点引起电弧烧坏电气设备。 2、造成部分地区电压下降。 3、使系统电气设备，通过短路电流造成热效应和电动力。 4、电力系统稳定性被破坏，可能引起振荡，甚至鲜列。 不正常工作状态有：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。 不正常工作状态有： 1）电力设备过负荷，如：发电机，变压器线路过负荷。 2）电力系统过电压。 3）电力系统振荡。
4）电力系统低频，低压。 电力系统事故：电力系统中，故障和不正常工作状态均可能引起系统事故，即系统全部或部分设备正常运行遭到破坏，对用户非计划停电、少送电、电能质量达不到标准（频率，电压，波形）、设备损坏等。 继电保护的作用，就检测电力系统中各电气设备的故障和不正常工作状态的信息，并作相应处理。 继电保护的基本任务： 1）将故障设备从运行系统中切除，保证系统中非故障设备正常运行。 2）发生告警信号通知运行值班人员，系统不正常工作状态已发生或自动调整使系统恢复正常工作状态。 电力系统对继电保护的基本要求（四性） 1）选择性：电力系统故障时，使停电范围最小的切除故障的方式 2）快速性：电力系统故障对设备、人身、系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。因此，要求继电保护快速的切除故障。 电力系统对继电保护快速性的要求与电网的电压等级有关。 35kV及以下保护动作时间工段60-80ms 110kV 工段40-60ms 220kV 高频保护20-40ms 500kV 20-40ms 快速切除故障，可提高重合闸成功率，提高线路的输送容量。 3）灵敏性：继电保护装置在它的保护范围内发生故障和不正常工作状态的反应能力（各种运行方式，最大运行方式，最小运行方式），故障时通人保护装置的故障量与保护装置的整定值之比，称为保护装置的灵敏度。 4）可靠性： ①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。 ②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。 在保护四性中：重要的是可靠性，关键是选择性，灵敏性按规程要求,快速性按系统要求。
河北省电力公司继电保护知识与技能竞赛技能笔试试卷（90分钟，满分80分） 一、填空题（每题1分，共20分） 1、定期检验测量保护交流回路对地绝缘电阻时，应使用1000V摇表，绝缘电阻阻值应大于1兆欧 姆。 2、为加速切除220kV线路电流互感器与断路器之间的故障，纵联差动保护应采取的措施为母差保 护接远跳。 3 4、变电站综合自动化系统中计算机局域网的通讯媒介有两种：光纤和电缆，后者又可以分为同轴5 6 7 8r 9 10 11 12 修正法、GPS控制采样时钟同步法。 13、输电线路光纤电流差动保护单侧传动差动保护，防止误跳对侧开关的措施有：对侧断开保护 出口回路、本侧差动保护采取通道自环的试验方式。 14、直流系统的寄生回路往往在直流系统接地或操作直流保险时暴露出来。 15、当主变压器开关失灵时，微机型母线保护兼失灵保护除应跳开失灵开关所在母线的其它开关 外，还应联跳该主变各侧开关。 16、相-地”制电力载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波器、高频电缆、 保护间隙、接地刀闸、高频收发信机组成。
17、 电平表实际上也是电压表，它不是以V 为单位而刻度的，而是以dB 为单位刻度的，一般电 平表以1mW 功率在600欧姆上的电压0.775V 为基准值而刻度的。 18、 220kV 电压互感器二次变比是2200。三次变比是3/2200。 19、 按照河北南网继电保护定值管理规定，现场运行人员对继电保护装置的实际整定值与应执行 定值通知单的一致性负责，值班调度员对应执行定值通知单与实际执行定值通知单的一致性负责。 20、 某220kV 变电站为双母线电气主接线，应工程建设需要，扩建1个220kV 线路新间隔，原有 二、1234、一台微机变压器保护用于Yyd 接线的变压器，外部电流互感器全星形接入，微机内部转角。当在高压侧通单相电流和三相对称电流时，（A ） （A ）动作值不一样，两者之比是1：3，通单相电流动作值大，三相对称电流动作值小； （B ）动作值不一样，两者之比是1：3，通单相电流动作值小，三相对称电流动作值大； （C ）动作值一样。 5、杨工程师对一母差保护进行向量检查，所需接入母差的三组电流已全部接入。以该母线PT 的 UA 为基准，测得UA 超前所接3组电流IA1、IA2、IA3（均为极性端接入）的角度依次为10°、
继电保护试卷(试题、 答案)
2011– 2012学年度第二学期期末考试 《 继电器保护原理课程 》试卷（A 卷答卷） 教学中心： 专业层次： 继续教育本科 学号： 姓名： 座号： 注意事项：1. 本试卷共 五 大题，满分100分，考试时间120分钟，闭卷； 2. 考前请将密封线内各项信息填写清楚； 3. 所有答案直接做在试卷上,做在草稿纸上无效； 4．考试结束，试卷、草稿纸一并交回。 出卷要求： 1、所有试卷必须依据教学大纲和考试大纲的要求出题； 2、试卷内容难度：基础内容约占60%、中等难度内容约占30%、较难内容约占10%； 3、题型一般应该多样化，如：判断题、选择题、填空题、概念解释题、简 答题、论述题、计算题、设计题，操作题、作图题、分析题、编程题等； 4、题量适当，考试时间不低于90分钟，一般为120分钟； 5、同一份试卷中，相同内容不得出现在不同题型中；出卷应出A 、B 、C 卷，题型相同且难易程度相当，同题型试题内容重复率不得超过20%； 6、试卷应合理分配各题型分数，且注明各小题分数； （ 密 封 线 内 不 答 题 ）
7、按照学院统一试卷格式要求排版，每份试卷表头、得分表及密封线均应与试卷模版所给相同； 8、每份卷给出标准（参考）答案，其中论述题、分析题、操作题等应指出得分要点； 9、试卷与答案一起上交（含电子版），出卷教师在试卷纸版背面签名确认。 一.判断题(每题1分，共15分) 1.电力系统发生故障时,继电保护装置如不能及时动作,可能破坏电力系统运行 的稳定性。 ( √) 2.继电保护装置的测量部分测量被保护元件的某些运行参数并与保护的整定值 进行比较。( ×) 3.电力系统发生故障时继电保护装置通常应在保证选择性的前提下,尽快动 作。 ( √ ) 4.采用900接线的功率方向继电器,两相短路时有电压死区。 （×） 5.电力系统发生不对称相间短路时，短路电流中含正序分量、负序分量、零序 分量。 (× ) 6.中性点不接地电网发生单相接地时,故障线路保护通过的零序电流为本身非 故障相对地电容电流之和。 (× ) 7.距离保护接线复杂，可靠性比电流保护高，这是它的主要优点。 （×） 8.长线路的测量阻抗受故障点过渡阻抗的影响比短线路大。 （×） 9.电流比相式母线保护动作判断只与电流的相位有关，而与电流的幅值无关。 （√） 10.对于中性点非直接接地电网，母线保护采用三相式接线。 ( × ) 11.平行线路的一回线检修时,横差方向保护应自动退出工作。 (√ ) 12.相差高频保护能作相邻元件的后备保护。 （×）
华南理工大学网络教育学院《电力系统继电保护原理》课程作业答案171801 20170910 作业答题注意事项： 1）本作业共含客观题48题（单选20题，判断28题），主观题5题。所有题目答案务必填写在答题页面的答题表格中，填写在 题目中间或下面空白处的答案以0分计。单项选择题填写字 母ABCD之一，判断题大写V字表示正确，大写X表示错误。 其它填写方法将不能正确判别；主观题答案写在答题纸页面内 各题的表格方框内，其内容框大小可自行调节； 2）不要把答案拍摄成图片再贴入本文档，不要修改本文件中答题表格格式，务必将答题文件命名为“[学生姓名][答案].doc”, 用word2003格式存储并上传到网页，谢谢！ 3）提交作业答案文件时请删除所有题目，答案文件应仅含个人信息表、客观题答案表和主观题答题表，不含题目； 4）不标注本人姓名的文件名无效，仅将答案拷贝到网页编辑框而没有上传答案word附件的作业，可能会造成批阅速度、格式 正确性上的较大困难，请同学们理解。 作业题目 一、单项选择题（20题） 1、电力系统继电保护的四个基本要求，不包括（）。 （A）选择性；（B）速动性；（C）灵敏性；（D）针对性。 2、使用调试最方便的保护是（）。 (A)电磁式保护；（B）分立晶体管保护；（C）集成电路保护；（D）微机保护。
3、电力系统中发生概率最大故障是（）。 （A）三相短路；（B）两相短路；（C）单相接地故障；（D）两相接地故障。 4、（）不属于影响距离保护工作的因素。 （A）短路点过渡电阻；（B）电力系统振荡； （C）电压回路断线；（D）并联电容补偿。 5、目前，（）还不能作为纵联保护的通信通道。 （A）公用无线网络通道（wireless network）； （B）输电线路载波或高频通道(power line carrier)； （C）微波通道(microwave)； （D）光纤通道(optical fiber)。 6、可以作为相邻线路的后备保护的纵联差动保护是（）。 (A)分相电流纵联差动保护；(B)电流相位比较式纵联保护； (C)方向比较式纵联保护； (D)距离纵联保护； 7、（）是后加速保护的优点之一。 (A)能够快速地切除各段线路上发生的瞬时性故障； (B)可能使瞬时性故障米不及发展成为永久性故障，从而提高重合闸的成功率； (C)使用设备少，只需装设一套重合闸装置，简单、经济； (D)第一次是有选择性地切除故障，不会扩大停电范围，特别是在重要的高压电网中一般不允许保护无选择性的动作而后以重合闸来纠正（前加速的方式）。 8、下列方式不属于综合重合闸（简称综重）工作方式的是（）。 (A)两相重合闸方式； (B)三相重合闸方式； (C)单相重合闸方式； (D)停用重合闸方式。 9、双侧电源线路的过电流保护加方向元件是为了（）。 （A）保证选择性；(B)提高灵敏性；(C)加强可靠性；(D)提高速动性。 10、发电机定子绕组单相接地时，中性点对地电压（）。 （A）为零；（B）上升为线电压；（C）上升为相电压；（D）上升为线电压α倍（α表示由中性点到故障点的匝数占全部绕组匝数的百分数）。 11、互感器二次侧应有安全可靠的接地,其作用是（）。 A 便于测量时形成回路； B 以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害； C 有助于泄放雷电流； D 提高保护设备抗电磁干扰能力。 12、瞬时电流速断保护的动作电流应大于（）。
与发电机型式和冷却方式有关的A参数，随着发电机机组容量的增大而： A. 成周期性变化； B. 恒定不变； C. 逐步减小； D. 逐步增大； 回答错误!正确答案：C 正常、过激运行的发电机失磁后，机端测量阻抗的变化轨迹应该是 A. 从第Ⅰ象限到第Ⅳ象限 B. 从第Ⅰ象限到第Ⅲ象限 C. 从第Ⅰ象限到第Ⅱ象限 D. 从第Ⅳ象限到第Ⅱ象限 回答错误!正确答案：A 闭锁式方向纵联保护中，闭锁信号是： A. 由短路功率为正的一侧发出的 B. 由短路功率为负的一侧发出的
C. 只在负半周发信 D. 只在正半周发信 回答错误!正确答案：B 对自动重合闸前加速而言，下列叙述哪个是不正确的： A. 保护第一次切除故障可能有选择性 B. 保护第一次动作可能有延时 C. 保护第二次切除故障一定有选择性 D. 保护第二次动作可能有延时 回答错误!正确答案：B 距离Ⅲ段的灵敏度校验中应采用。 A. 最大分支系数 B. 过激分支系数 C. 最小分支系数 D. 正常分支系数 回答错误!正确答案：A
在不需要动作时保护不误动，保护范围内发生应该动作的故障时不拒动的特性是指保护的。 A. 可靠性 B. 速动性 C. 灵敏性 D. 选择性 回答错误!正确答案：A 汽轮发电机失磁后是否继续运行主要取决于下列哪个因素？ A. 系统的运行方式； B. 发电机自身的状态； C. 系统的无功储备； D. 负荷需求； 回答错误!正确答案：C 自动重合闸后加速一般适用于下列哪种情况？ A. 110kV及以上电压等级线路； B. 35kV及以下电压等级线路；
C. 系统发生永久性故障； D. 系统发生瞬时性故障； 回答错误!正确答案：A 纵联电流相差动保护中，保护装置本身的最大角度误差是多少度？ A. 0.06 B. 22 C. 15 D. 7 回答错误!正确答案：C 故障切除时间等于： A. 保护装置和断路器动作时间的总和 B. 保护的固有动作时间 C. 保护的整定时间 D. 断路器的动作时间 回答错误!正确答案：A

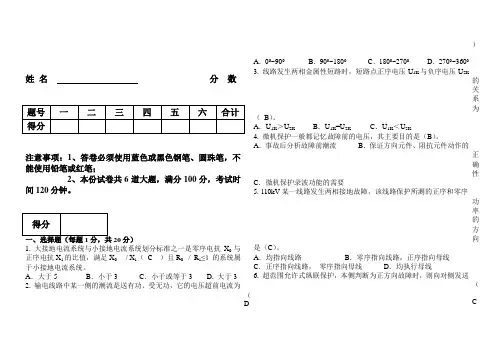

姓 名 分 数 注意事项：1、答卷必须使用蓝色或黑色钢笔、圆珠笔，不能使用铅笔或红笔； 2、本份试卷共6道大题，满分100分，考试时间120分钟。 20分） 1. 大接地电流系统与小接地电流系统划分标准之一是零序电抗X 0与正序电抗X 1的比值，满足X 0 / X 1（ C ）且R 0 / R 1≤1的系统属于小接地电流系统。 A ．大于5 B ．小于3 C ．小于或等于3 D. 大于3 2. 输电线路中某一侧的潮流是送有功、受无功，它的电压超前电流为 （ D ） A ．00~900 B ．900~1800 C ．1800~2700 D ．2700~3600 3. 线路发生两相金属性短路时，短路点正序电压U 1K 与负序电压U 2K 的关系为 （ B ）。 A ．U 1K ＞U 2K B ．U 1K =U 2K C ．U 1K ＜U 2K 4. 微机保护一般都记忆故障前的电压，其主要目的是（B ）。 A ．事故后分析故障前潮流 B ．保证方向元件、阻抗元件动作的 正确性 C ．微机保护录波功能的需要 5. 110kV 某一线路发生两相接地故障，该线路保护所测的正序和零序 功率的方向 是（C ）。 A ．均指向线路 B ．零序指向线路，正序指向母线 C ．正序指向线路， 零序指向母线 D ．均执行母线 6. 超范围允许式纵联保护，本侧判断为正方向故障时，则向对侧发送 （ C
