脱硫除雾器选型指南——板片结构篇1
武汉博惠内部培训资料，勿外传
除雾器板片是组成除雾器的最基本、最重要的元件，其性能的优劣对整个除雾系统的运行有着至关重要的影响。除雾器板片通常由高分子材料（如聚丙稀PP、FRP等）或不锈钢（如316L、317L等）2大类材料制作而成。目前武汉博惠公司将除雾器常用板片结构按几何形状可分为以下几类，a、流
线型2通道不带钩板片，b、流线型2
通道带钩板片，c、折线型2通道板片，
d、折线型3通道板片。各种结构的除雾
器板片的特点：a型板片在效率和清洗介
于b、c型之间；b型效率高，易结垢，c型板片效率稍低，清洗容易；a、b和c目前在大型脱硫设备中使用较多；d型板片除雾效率高，但清洗困难，使用场合受限制。效率高低：b>d>a>c，易于清洗：c>a>b>d，在综合考虑效率和清洗难易，武汉博惠一般选择a、b型板片，然而b型板片的结构却存在一个致命的弱点——易结垢，故在易结垢的脱硫工艺中，a型板片则成为了我们最理想的选择。据统计分析，仅石灰石膏法的脱硫系统后期改造维护项目80%都采用a型板片结构。

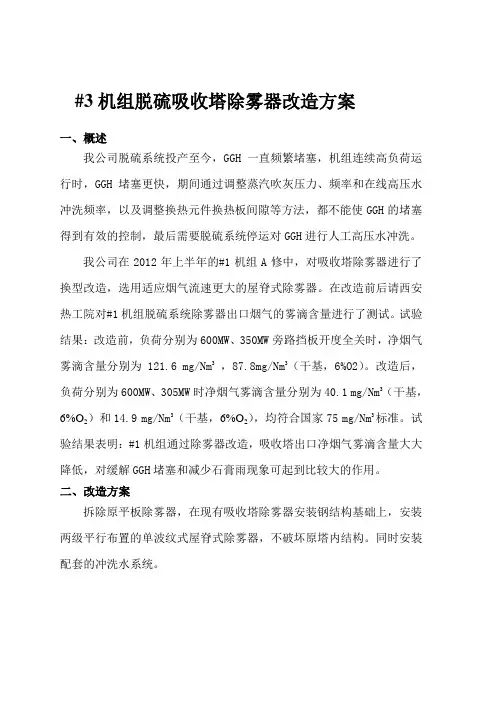

新型脱硫塔高效除雾器的应用 北极星节能环保网来源:德创环保2016/4/1 12:03:01 我要投稿 所属频道: 大气治理关键词:脱硫湿法脱硫除雾器北极星节能环保网讯:1. 前言 国内的烟气脱硫目前大都采用的是湿法工艺，其核心装置就是吸收塔，由于吸收塔内的反应大部分都采用喷淋管喷射洗涤，处理过的烟气中含有大量的浆液滴，因此烟气在经过洗涤后要通过除雾器，目的是将烟气中夹带的浆液滴通过撞击除雾器叶片分离出来，顺着除雾器叶片通道流向塔内，以免随烟气排除塔外污染环境。 除雾器是湿法脱硫中必不可少的设备。目前广泛使用的除雾器(包括屋脊式、平板式和烟道式)，但是从现运行的脱硫系统中，可以发现除雾器主要存在以下2点问题。 (1)除雾效率不高，致使烟囱下“石膏雨” 石膏雨产生的原因是除雾器出口烟气携带的液滴超标，现大多数脱硫系统都不设GGH 的脱硫系统，由于排烟温度较低，烟气扩散条件不利，烟气携带的液滴会在烟囱出口形成“石膏雨”(即脱硫塔浆液池内的大量石膏浆液随上升烟气从烟囱口飘出，严重影响周围环境)。 目前两级平板或屋脊除雾器只能保证出口雾滴浓度不大于75mg/Nm3已经远远不能满 足主流环保公司和电厂出口雾滴浓度不大于20mg/Nm3的目标，改进势在必行。 (2)除雾器板片结垢堵塞，冲冼失常，造成除雾器坍塌 当除雾器冲洗系统受吸收塔液位影响不能按正常程序运行时，除雾器板片上结垢往往得不到及时冲洗，恶性循环愈演愈烈，塔内布置的除雾器板片上的亚硫酸钙与硫酸钙堆积物越来越多，最终使得除雾器不堪重负而坍塌。 我公司最新研发的高效除雾器叶片在福建华电可门2号烟气脱硫EPC项目上的应用，显示出在脱水除雾方面的高效性。该技术为脱硫塔的脱水除雾带来了新的技术理论和应用思路，有利于跟上日益严苛的环保要求。 2 . 脱硫项目概况

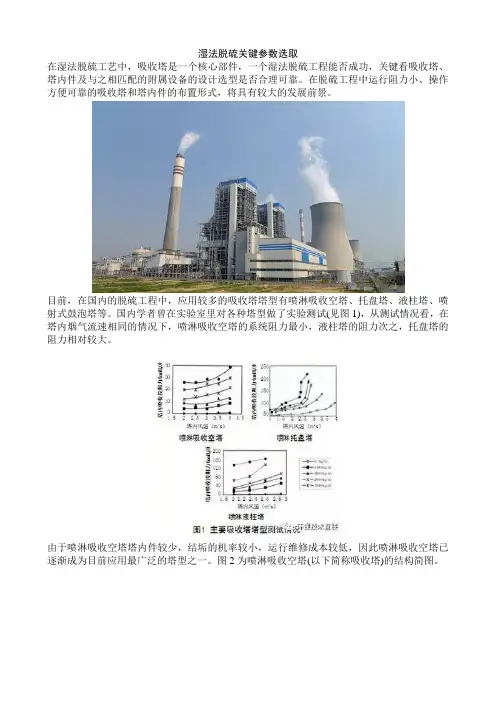

烟气脱硫工艺主要设备吸收塔设计和选型 4.1吸收塔的设计 吸收塔是脱硫装置的核心，是利用石灰石和亚硫酸钙来脱去烟气中二氧化硫气体的主要设备，要保证较高的脱硫效率，必须对吸收塔系统进行详细的计算，包括吸收塔的尺寸设计，塔内喷嘴的配置，吸收塔底部搅拌装置的形式的选择、吸收塔材料的选择以及配套结构的选择（包括法兰、人孔等）。 4.1.1 吸收塔的直径和喷淋塔高度设计 本脱硫工艺选用的吸收塔为喷淋塔，喷淋塔的尺寸设计包括喷淋塔的高度设 计、喷淋塔的直径设计 4.1.1.1 喷淋塔的高度设计 喷淋塔的高度由三大部分组成，即喷淋塔吸收区高度、喷淋塔浆液池高度和喷淋塔除雾区高度。但是吸收区高度是最主要的，计算过程也最复杂，次部分高度设计需将许多的影响因素考虑在内。而计算喷淋塔吸收区高度主要有两种方法： （1） 喷淋塔吸收区高度设计（一） 达到一定的吸收目标需要一定的塔高。通常烟气中的二氧化硫浓度比较低。吸收区高度的理论计算式为 h=H0×NTU (1) 其中：H0为传质单元高度：H 0=G m /(k y a)（k a 为污染物气相摩尔差推动力的总传质系数，a 为塔内单位体积中有效的传质面积。） NTU 为传质单元数，近似数值为NTU=(y 1-y 2)/ △y m ，即气相总的浓度变化除于平均推动力△y m =（△y 1-△y 2）/ln(△y 1/△y 2)(NTU 是表征吸收困难程度的量，NTU 越大，则达到吸收目标所需要的塔高随之增大。 根据（1）可知：h=H0×NTU= ) ln( ) ()(* ** 2 2*11*2 2*1 12 121y y y y y y y y y y a k G y y y a k G y m m y m ------=?- a k y =a k Y =9.81×1025.07.04W G -] 4[ 82.0W a k L ?=] 4[ (2) 其中：y 1,y 2为脱硫塔内烟气进塔出塔气体中SO 2组分的摩尔比，kmol(A)/kmol(B) *1y ,*2y 为与喷淋塔进塔和出塔液体平衡的气相浓度，kmol(A)/kmol(B) k y a 为气相总体积吸收系数，kmol/(m 3.h ﹒kp a )
第一章运行管理 一、工艺流程及流程简介 1.1工艺流程 1.1 工艺流程图 1.2工艺流程简介 锅炉烟气经引风机、多管除尘器、后，首先进入脱硫除尘塔内与经喷嘴雾化后的脱硫液进行脱硫反应；烟气在塔内通过三层喷淋装置进行三级脱硫除尘反应，SO2总脱除率可达99%以上，除尘效率达到99%以上；脱硫塔内 NaOH吸收SO2发生中和反应生成NaHSO3与Na2SO3，然后流入下游水池进行循环使用，完成对烟气中SO2的吸收净化。 经一级除尘脱硫后的干净烟气通过塔上部的弯头、管道进入二级脱硫除尘塔经过收水器进一步净化脱水，，除去烟气中夹带的水，经过脱硫除雾后的烟气进入烟囱排放。随着脱硫反应的进行，循环池内pH值不断下降，当循环池内pH值降低到10以下时，要及时向循环池补充钠碱以防pH值过低影响脱硫效果。 二、人员配备 1、脱硫控制室配室操作人员3人，负责脱硫工程的日常工作。 2、脱硫工程配机修人员1人，负责站区日常的设备维修工作。 三、各主要处理单元运行控制参数 1、循环池中有关参数的控制 循环池中pH应控制在10以上，低于10时脱硫效果不理想。 2、脱硫塔内有关参数的控制 脱硫塔出口pH应控制在7.0以上。 第二章操作规程 一、循环泵房及泵房内循环水泵、冲洗水泵、排液泵 1、循环泵作用 向脱硫塔供脱硫液。 1.1、开泵前准备 （1）检查循环池内水位，确保循环池内水位不低于池深的2/3。
（2）检查管路系统是否有跑、冒、滴、漏现象存在，如有要及时处理。 （3）检查水泵及系统零部件是否齐全完好。如：所有紧固件是否紧固；连轴器间隙是否合适；水泵注油孔是否已按规定注油；仪表、阀门是否完好等。 （4）进行手动盘车旋转两周看是否正常，应不卡不重，无异常声音。否则应查明原因进行处理。 （5）检查循环泵有无冷却水，是否打开。 （6）检查机械部分时，不得将水泵电路开关合闸使电机处于带电状态，且在配电柜上挂有“有人操作，不许合闸”标牌。 1.2.操作顺序 （1）开启循环泵 打开泵进口管路的碟阀，开启循环泵。当压力表显示压力达到额定压力 0.3-0.4MPa后即为所需工况。 （2）关闭循环泵 循环泵停止工作后，慢慢关闭进水管路上的碟阀 1.3．泵在运行中，应注意以下事项： （1）开启水泵后，如压力表指针不动或剧烈摆动，有可能是泵内积有空气，停泵后排净泵内空气再启动。 （2）检查各个仪表工作是否正常、稳定，特别注意电流表是否超过电动机额定电流，电流过大、过小应立即停机检查。 （3）注意轴承温度，轴承最大温度不得大于95度。 （4）按动停泵按钮后，严禁马上再按启泵按钮，否则会发生水击造成设备管路损坏等重大事故。因此，特别规定，停泵10分钟后才允许按启动按钮，待无异常情况后方允许离开开关柜。 （5）泵电动机在不允许连续起动，启动间隔时间至少为10分钟。 2冲洗水泵的作用 向脱硫塔除雾器提供冲洗水，冲洗除雾器，防止除雾器积灰致使除雾器压降过大。建议每小时冲洗时间不低于10分钟。 2.1、开泵前准备

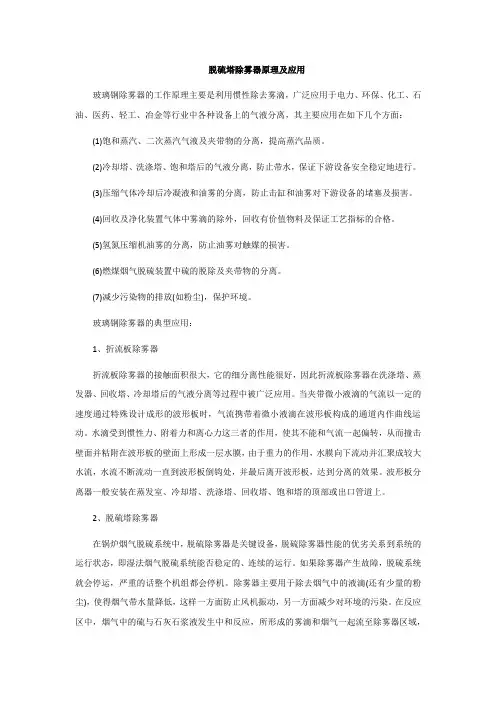

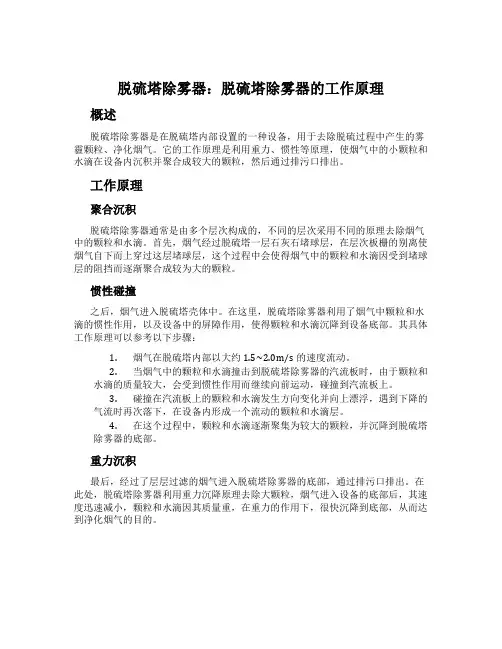

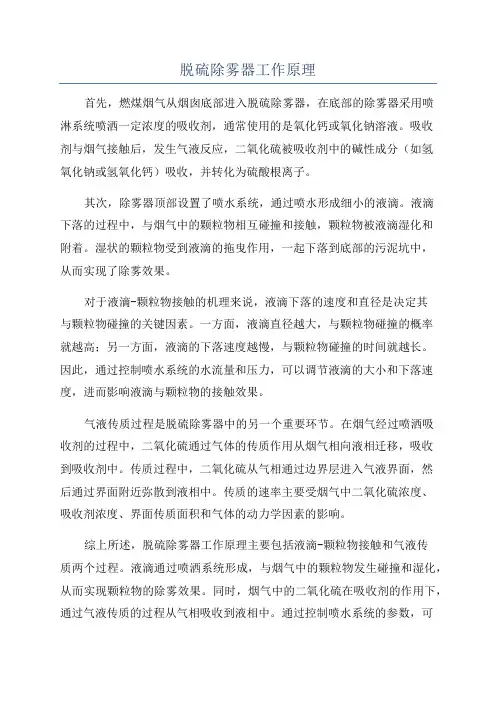

1 除雾器 1）除雾器功能简介[孙琦明湿法脱硫工艺吸收塔及塔内件的设计选型中国环保产业 2007.4 研究进展18-22] 除雾器用来分离烟气所携带的液滴。在吸收塔内，由上下二级除雾器（水平式或菱形）及冲洗水系统（包括管道、阀门和喷嘴等）组成。经过净化处理后的烟气，在流经两级卧式除雾器后，其所携带的浆液微滴被除去。从烟气中分离出来的小液滴慢慢凝聚成较大的液滴，然后沿除雾器叶片往下滑落至浆液池。在一级除雾器的上、下部及二级除雾器的下部，各有一组带喷嘴的集箱。集箱内的除雾器清洗水经喷嘴依次冲洗除雾器中沉积的固体颗粒。经洗涤和净化后的烟气流出吸收塔，最终通过烟气换热器和净烟道排入烟囱。 2)除雾器本体 除雾器本体由除雾器叶片、卡具、夹具、支架等按一定的结构形成组装而成。其作用是捕集烟气吕中的液滴及少量的粉尘，减少烟气带水，防止风机振动。除雾器叶片是组成除雾器的最基本、最重要的元件，其性能的优劣对整个除雾系统的运行有着至关重要的影响。除雾器叶片通常由高分子材料(如聚丙稀、FRP等)或不锈钢(如317L)2大类材料制作而成。除雾器叶片种类繁多。按几何形状可分为折线型(a、d)和流线型(b、c)，按结构特征可分为2通道叶片和3通道叶片。 除雾器布置形式通常有：水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置，V字型布置或组合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型

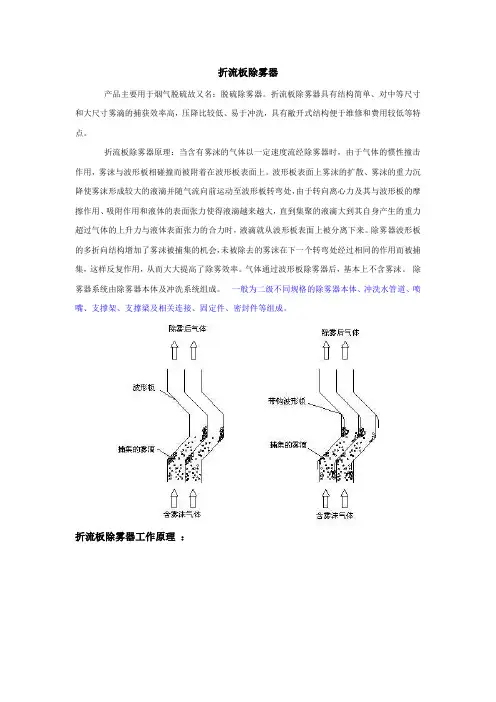

除雾器从工作原理上可分为折流板和旋流板两种形式。在大湿法中折流板除雾器应用的较多。折流板除雾器中两板之间的距离为30～50mm，烟气中的液滴在折流板中曲折流动与壁面不断碰撞凝聚成大颗粒液滴后在重力作用下沿除雾器叶片往下滑落，直到浆液池，从而除去烟气所携带的液滴。折流板除雾器从结构形式上，又可分为平板式和屋顶式两种。屋脊式除雾器设计流速大，经波纹板碰撞下来的雾滴可集中流下，减轻产生烟气夹带雾滴现象，除雾面积也比水平式大，因 此除雾效率高，出口排放的液滴浓度≤50 3 mg。一般常规设计要求除雾器出 /m 口排放的液滴浓度≤753 mg。本工程吸收塔选择除雾效果相对好的屋脊式除 /m 雾器。 3).除雾器冲洗系统 除雾器冲洗系统主要由冲洗喷嘴、冲洗泵、管路、阀门、压力仪表及电气控制部分组成。作用是定期清除除雾器叶片捕集的液滴、粉尘，保持叶片表面清洁，防止叶片结垢和堵塞。除雾器堵塞后，会增加烟气阻力，结垢严重时会导致除雾器变形、坍塌和折断。对于正常的二级除雾器，第2级除雾器后端面仅在必要时才进行冲洗，避免烟气携带太多液滴。旁路取消后，为避免浆液在第2级除雾器上部沉积引起堵塞，要求厂家在除雾器设计时，增加了二级除雾器后端面手动冲洗系统，防止除雾器堵塞时无法进行清除。除雾器冲洗水阀门是动作十分频繁的阀门，应选择质量可靠的产品。除雾器冲洗水喷头距除雾器间距。按0.5 m～0.6m 计，两层除雾器之间还设有上下冲水的两层水管，其间隔应考虑到便于安装维修。加上两层波形除雾器高度，最底部上冲水管至最上部下冲水管总高差约3.4 m～3.5 m。以上尺寸适于平铺波纹板式除雾器。如用菱形除雾器，其空问高度将可降l m左右。 4)除雾器的主要性能及设计参数 ①烟气流速：烟气流速是以空床气速u表示，也有用空床气体动能因子F，它是一个重要技术参数，其取值大小会直接影响到设备的除雾效率和压降损失，也是设备设计或核算生产能力的重要依据。通过除雾器断面的烟气流速过高或过低都不利于除雾器的正常运行，流速的增加将造成系统阻力增加，使得能耗增加。同时流速的增加有一定的限度，流速过高会造成二次带水，从而降低除雾效率。常将通过除雾器断面的最高且又不致二次带水时的烟气流速定义为临界气流速度，该速度与除雾器结构、系统带水负荷、气流方向、除雾器布置方式
《大气污染控制工程》 课程设计 学院：生态与环境学院 专业班级：环境工程 年级： 学号： 姓名： 指导教师： 完成日期：
目录 摘要 (1) 1. 背景介绍 (2) 1.1. 硫氧化物污染 (2) 1.2. 燃煤脱硫技术 (3) 1.2.1. 燃烧前脱硫 (3) 1.2.2. 燃烧中脱硫 (3) 1.2.3. 燃烧后脱硫 (3) 1.3. 湿法脱硫技术 (3) 1.3.1. 石灰石/石膏湿法脱硫 (3) 1.3.2. 氧化镁法脱硫 (4) 1.3.3. 双碱法脱硫 (4) 1.3.4. 氨法脱硫 (4) 1.3.5. 海水脱硫 (4) 2. 石灰石/石膏湿法脱硫技术 (5) 2.1. 主要特点 (5) 2.2. 反应原理 (5) 2.2.1. 吸收剂的反应 (5) 2.2.2. 吸收反应 (5) 2.2.3. 氧化反应 (6) 2.2.4. 其他污染物 (6) 2.3. 工艺流程 (7) 3. 设计任务与目的 (8) 3.1. 任务 (8) 3.2. 目的 (8) 3.3. 设计依据 (8) 4. 脱硫系统的设计 (9) 4.1. 脱硫系统设计的初始条件 (9) 4.2. 初始条件参数的确定 (9) 4.2.1. 处理风量的确定 (9) 4.2.2. 燃料的含S率及消耗量 (10) 4.2.3. 进气温度的确定 (10) 4.2.4. SO2初始浓度的确定 (10) 4.2.5. SO2排放浓度的确定 (10) 5. 脱硫系统的设计计算 (11) 5.1. 参数定义 (11) 5.2. 脱硫系统的组成及主要设备选型 (12) 5.2.1. SO2吸收系统 (12) 5.2.2. 烟气系统 (18) 5.2.3. 石灰石浆液制备系统 (20) 5.2.4. 石膏脱水系统 (21) 6. 参考文献 (25)
石灰石 - 石膏湿法脱硫系统 设计 （内部资料） 编制: x xxxx 环境保护有限公司 2014年 8 月 1.石灰石 - 石膏法主要特点 （ 1）脱硫效率高，脱硫后烟气中二氧化硫、烟尘大大减少，脱硫效率高达 95％以上。（2）技术成熟，运行可靠性高。国外火电厂湿法脱硫装置的投资效率一般可达98％以上，特别是新建的大机组采用湿法脱硫工艺，使用寿命长，可取得良好的投资效益。
（3）对燃料变化的适应范围宽，煤种适应性强。无论是含硫量大于 3％的高硫燃料，还是含 硫量小于 1％的低硫燃料，湿法脱硫工艺都能适应。 （4）吸收剂资源丰富，价格便宜。石灰石资源丰富，分布很广，价格也比其它吸收剂便宜。（5）脱硫副产物便于综合利用。副产物石膏的纯度可达到 90％，是很好的建材原料。 （6）技术进步快。近年来国外对石灰石 - 石膏湿法工艺进行了深入的研究与不断改进，可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。 （7）占地面积大，一次性建设投资相对较大。 2.反应原理 （1）吸收剂的反应 购买回来石灰石粉（CaCO3）由石灰石粉仓投加到制浆池，石灰石粉与水结合生成脱硫浆液。 （2）吸收反应 烟气与喷嘴喷出的循环浆液在吸收塔内有效接触 ,循环浆液吸收大部分 SO2，反应如下： SO2（气）+H2O→H2SO3（吸收） H2SO3→ H+ +HSO3－ H+ +CaCO3→ Ca2+ +HCO3－（溶解） Ca2+ +HSO3－ +2H2O→ CaSO3·2H2O+H+（结晶） H+ +HCO3－→ H2CO3（中和） H2CO3→ CO 2+H2O 总反应式： SO2＋ CaCO3+2H2O→CaSO3·2H2O+CO2 （3）氧化反应 一部分 HSO3－在吸收塔喷淋区被烟气中的氧所氧化，其它的 HSO3－在反应池中被氧化空气完全氧化并结晶，反应如下： CaSO3＋1/2O2→ CaSO4（氧化） CaSO4+2H2O→CaSO4·2H2O（结晶） 4）其他污染物
目录 1 处理烟气量计算 (3) 2 烟气道设计 (3) 3吸收塔塔径设计 (3) 4 吸收塔塔高设计 (3) 5 浆液浓度的确定 (5) 6 喷淋区的设计 (5) 7 除雾器的设计 (7) 8 氧化风机与氧化空气喷管 (9) 9 塔内浆液搅拌设备 (9) 10 排污口及防溢流管 (9) 11 附属物设计 (10) 12 防腐 (10)
脱硫塔的结构设计，包括储浆段、烟气入口、喷淋层、烟气出口、喷淋层间距、喷淋层与除雾器和脱硫塔入口的距离、喷喷嘴特性（角度、流量、粒径分布等）、喷嘴数量和喷嘴方位的设计 烟道设计 塔体设计： 脱硫塔上主要的人孔、安装孔管道孔：除雾器安装孔，每级至少一个；喷淋浆液管道安装孔，至少一个；脱硫塔底部清渣孔，至少一个；烟气入口烟道设置一人孔，以便大修时清理烟道可能的积垢。 脱硫塔上主要的管孔：循环泵浆液管道入口，一般为3个；液位计接口，一般为2～3个，石膏浆液排出口1～2个；排污口1个；溢流口1个；滤液返回口1个；事故罐浆液返回口1个；地坑浆液返回1个；搅拌机接口2～6个；差压计接口2～4个。 储液区：一般塔底液面高度h1=6m～15m； 喷淋区：最低喷淋层距入口顶端高度h2＝1.2～4m；最高喷淋层距入口顶端高度h3≥vt，v为空塔速度，m/s，t为时间，s，一般取t≥1.0s；喷淋层之间的间距h4≥1.5～2.5m； 除雾区：除雾器离最近（最高层）喷淋层距离应≥1.2m，当最高层喷淋层采用双向喷嘴时，该距离应≥3m；除雾器离塔出口烟道下沿距离应≥1m； 喷淋泵 喷淋头 曝气泵
1 处理烟气量计算 得到锅炉烟气量，根据实际的气体温度转化成当时的处理烟气量。根据燃料的属性计算出烟气中SO2的含量，并根据国家相关环保标准以及甲方的要求确定烟气排放SO2的含量，并计算脱硫效率 2 烟气道设计 进气烟道中的气速一般为13m/s，排气烟道中的气速一般为11m/s，由此算出截面积，烟道截面一般为矩形，自行选取长宽。 3吸收塔塔径设计 直径由工艺处理烟气量及其流速而定。根据国内外多年的运行经验，石灰法烟气脱硫的典型操作条件下，吸收塔内烟气的流速应控制在u＜4.0m/s为宜。(一般配30万kW机组直径为Φ13m～Φ14m，5万kW机组直径约为Φ6m～Φ7m)。 喷淋塔塔径D： 则喷淋塔截面面积 将D代入反算出实际气流速度u`： 4 吸收塔塔高设计 4.1 浆液高(h1) 由工艺专业根据液气比需要的浆液循环量及吸收SO2后的浆液在池内逐步氧化反应成石膏浆液所需停留时间而定，一个是停留时间大于4.5min 4.2 烟气进口底部至浆液面距离(c) 一般定为800mm～1200mm范围为宜。考虑浆液鼓入氧化空气和搅拌时液位有所波动；入口烟气温度较高、浆液温度较低可对进口管底部有些降温影响；加之该区间需接进料接管， 4.3 烟气进出口高度
石灰石-石膏湿法脱硫系统 设计 (内部资料) 编制:xxxxx环境保护有限公司 2014年8月
1、石灰石-石膏法主要特点 (1)脱硫效率高,脱硫后烟气中二氧化硫、烟尘大大减少,脱硫效率高达95％以上。 (2)技术成熟,运行可靠性高。国外火电厂湿法脱硫装置的投资效率一般可达98％以上,特别就是新建的大机组采用湿法脱硫工艺,使用寿命长,可取得良好的投资效益。 (3)对燃料变化的适应范围宽,煤种适应性强。无论就是含硫量大于3％的高硫燃料,还就是含硫量小于1％的低硫燃料,湿法脱硫工艺都能适应。 (4)吸收剂资源丰富,价格便宜。石灰石资源丰富,分布很广,价格也比其它吸收剂便宜。 (5)脱硫副产物便于综合利用。副产物石膏的纯度可达到90％,就是很好的建材原料。 (6)技术进步快。近年来国外对石灰石-石膏湿法工艺进行了深入的研究与不断改进,可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。 (7)占地面积大,一次性建设投资相对较大。 2、反应原理 (1)吸收剂的反应 购买回来石灰石粉(CaCO3)由石灰石粉仓投加到制浆池,石灰石粉与水结合生成脱硫浆液。 (2)吸收反应 烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2,反应如下: SO2(气)+H2O→H2SO3(吸收) H2SO3→H+ +HSO3－ H+ +CaCO3→ Ca2+ +HCO3－(溶解) Ca2+ +HSO3－+2H2O→ CaSO3·2H2O+H+ (结晶) H+ +HCO3－→H2CO3(中与) H2CO3→CO2+H2O 总反应式:SO2＋CaCO3+2H2O→CaSO3·2H2O+CO2 (3)氧化反应 一部分HSO3－在吸收塔喷淋区被烟气中的氧所氧化,其它的HSO3－在反应池中被氧化空气完全氧化并结晶,反应如下: CaSO3＋1/2O2→CaSO4(氧化) CaSO4+2H2O→CaSO4·2H2O(结晶) (4)其她污染物

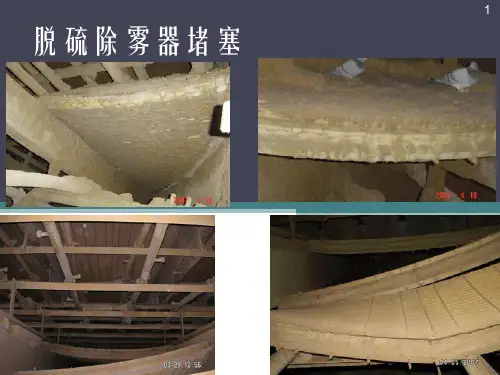

脱硫塔除雾器结垢与堵塞的原因分析及解决方案 一、故障现象 除雾器运行压差高于700Pa，阻力过大。 一般而言两级屋脊式除雾器设计阻力不超过200Pa，三级屋脊式除雾器设计阻力不超过300Pa。 经检查发现，除雾器结垢现象非常严重，并且垢样比较坚硬、光滑。除雾器一边结垢堵塞现象比较严重，另一边比较轻微，推测脱硫塔烟气流场分布非常不均匀。起初怀疑是浆液品质的问题。对于该故障的解决，我们的思路是：首先分析结垢和堵塞的原因，然后有针对性地从工艺设计、设备改造、操作控制等方面着手解决故障。 二、故障危害： 脱硫塔除雾器的结垢与堵塞是脱硫塔常见的故障之一。①除雾器的结垢，严重的会造成堵塞，使得烟气流通面积减少，烟气流速增加，降低除雾器去除雾滴的效率，进而带来一系列的问题，比如烟囱石膏雨等；②除雾器的结垢和堵塞，会使得除雾器的阻力大大增加，增加增压风机（或引风机）的出力，增加电耗，更严重的会引起风机的失速现象，影响机组的安全性和可靠性。 三、分析故障原因的方法： ⒈首先在机组停机时，对脱硫系统进行严格的静态检查：打开浆液池及除雾器处的人孔门，用目测和拍照的方式对喷淋层、吸收塔喷嘴、除雾器、喷淋层区域衬胶以及除雾器冲洗水进行静态检查。
检查除雾器时主要关注以下几个方面：除雾器的变形情况（可能会由于结垢或堵塞的原因引起，也可能与安装质量和高温烟气进入吸收塔引起的除雾器局部受热不均匀有关）；检查除雾器的堵塞及结垢情况；检查除雾器的冲洗喷嘴及冲洗效果（需要开启冲洗水）。 ⒉其次还需要进行以下工作：①对垢样的成分进行化学分析； ②煤质、石灰石、浆液品质的分析；③浆液PH值、浆液密度的分析；④分析氧化风量控制是否合适等。 四、故障解决方法： ①控制煤质（尤其是煤质的灰含量）； ②加强除尘器的除尘效率； ③控制石灰石的品质（主要是控制杂质的含量：MgCO3、iO2、Al2O3、Fe2O3等）； ④解决除雾器冲洗水系统存在的一些问题：喷嘴堵塞；喷嘴冲洗角度小；冲洗水压力不足；冲洗水流量不够；冲洗频率不合理（脱硫塔除雾器冲洗系统是非常重要的）； ⑤解决氧化风量不足或氧化效果较差的状况（亚硫酸钙黏度比较大，较难冲洗）； ⑥PH值控制在合适范围内（5.5-5.8 之间）； ⑦改善浆液品质； ⑧检查是否有设计、安装和施工的缺陷，进行整改。 五、结果：
除雾器的选型 为了提高除雾效果,一般采用两级叶片,第一级为粗除,第二级为精除。屋脊型除雾器布置在烟气垂直流动的吸收塔上层,多采用单层梁支撑两级叶片的固定方式。但为了检修方便,也有用户要求用两层梁支撑。平板型除雾器可以布置在烟气垂直流动的吸收塔内,也可以布置在烟气水平流动的烟道中,一般采用双层梁支撑或固定。 屋脊型除雾器的优点是烟气通过叶片法线的流速要小于塔内水平截面的平均流速,这样,即使塔内烟气流速偏高,在通过除雾器时,由于流通面积增大而使得烟气流速减小。但是,由于屋脊型除雾器需要在吸收塔的截面上留出矩形通道,而吸收塔是圆形的,所以部分面积需要用盲板封起来,从而部分抵消了一部分优势。另外,屋脊型除雾器的结构较平板型除雾器更稳定,可以耐受的温度较高,因此,当脱硫系统不设GGH时,建议采用屋脊型除雾器。单层梁的屋脊型除雾器高度一般为2 850mm,而两级平板型除雾器高度为3 230mm,即单层梁的屋脊型除雾器占用空间较小。但是,考虑到减小携带水量,通常要求烟气在除雾器叶片以上1m 处开始改变流向和提高流速,这样可以使大的颗粒落回到除雾器。如果加上这预留的1m空间,屋脊型和平板型除雾器占用总空间接近。 另外,从经济角度分析,平板型除雾器的成本比屋脊型稍低一些,所以,一般情况下最好选择平板型,只有在烟温相对较高时,为了提高安全性才选择屋脊型除雾器。 3结垢原因分析及冲洗系统设计 3. 1结垢原因分析 (1)吸收剂浆液附着于除雾器叶片上。SO2溶于水的电离产物主要是H+和HSO3 - ,为了促进SO2的吸收和溶解,采取了2种措施:加入石灰石以中和溶液中的H+ ;向浆池中鼓入过量空气,以促进石膏的形成和结晶。吸收塔底部的石膏浆液与新鲜的石灰石浆液混合后由喷嘴喷出,与烟气充分接触后,其中很小一部分被烟气携带附着于除雾器的叶片或其他零部件上。如果浆液在叶片上停留的时间较长,就会在叶片表面形成垢层。 (2)吸收剂过量。过量的吸收剂会导致溶液中钙离子浓度过高,过饱和度增大,结垢加快。 (3)吸收塔内烟气流动不均匀。这种情况会在烟气流速较快的位置产生二次携带,导致除雾器结垢,其根本原因是吸收塔流场设计不合理。 除雾器叶片一旦开始结垢,发展将十分迅速。 因为结垢层的存在减小了通道面积,导致该处的烟气流速增大,加大了二次携带的风险。 3. 2除雾器冲洗系统设计 在设计除雾器冲洗系统时要考虑的因素有:冲洗面选择、冲洗水压力、冲洗强度、喷嘴角度、冲洗频率、冲洗水水质等。 为了减少烟气通过除雾器后的携带水量,冲洗系统通常设计成只冲洗除雾器初级叶片的迎风面和背风面。冲洗水的压力一般要求200 kPa以上,冲洗强度在40 L/ (m2?min)左右,喷嘴角度一般选择90°或110°, 200%重叠。 通过调整各冲洗通道的间隔时间可调节补充水量,冲洗通道可以按空间顺序依次冲洗,也可以将一个周期内的冲洗次数调整为迎风面多于背风面。冲洗频率一般取决于吸收塔每小时的蒸发水流量,当吸收塔内的水位低于设定值时,自动控制系统将执行除雾器冲洗程序。
脱硫塔技术方案
第一章项目条件 1.1 工程概述 本技术方案适用于陶瓷有限公司干燥塔窑炉排出的粉尘、烟气、二氧化硫（SO2）排放超标的问题，经过对现有系统的技术分析，做出改造方案。 为了保护公司周围的生产、生活环境，并使排放的粉尘、烟气达到国家的排放标准，同时满足地方环保总量控制要求，需配套建设成熟高效的布袋式除尘和湿法烟气脱硫装置。 1.2 工程概况 本工程属环境保护项目，对干燥塔、窑炉排出的烟气的粉尘、二氧化硫（SO2）进行综合治理，达到达标排放，计划为合同生效后3个月内建成并满足协议要求。 1.3 基础数据 喷雾干燥塔窑炉排出的烟气的基础数据
窑炉排出的烟气的基础数据 第二章设计依据和要求 2.1 设计依据 2.2 主要标准规范 综合标准 序号编号名称 1 《陶瓷行业大气污染物排放标准》 2 GB3095- 《环境空气质量标准》 3 GB8978- 《环境空气质量标准》 4 GB12348- 《工厂企业界噪声标准》 5 GB13268∽3270-97 《大气中粉尘浓度测定》 设计标准 序号编号名称 1 GB50034- 《工业企业照明设计标准》
2 GB50037-96 《建筑地面设计规范》 3 GB50046- 《工业建筑防蚀设计规范》 4 HG20679-1990 《化工设备、管道外防腐设计规定》 5 GB50052- 《供配电系统设计规范》 6 GB50054- 《低压配电设计规范》 7 GB50057- 《建筑物防雷设计规范》 8 GBJ16- 《建筑物设计防火规范》 9 GB50191- 《构筑物抗震设计规范》 10 GB50010- 《混凝土结构设计规范》 11 GBJ50011- 《建筑抗震设计规范》 12 GB50015- 《建筑给排水设计规范》 13 GB50017- 《钢结构设计规范》 14 GB50019- 《采暖通风与空气调节设计规范》 15 GBJ50007- 《建筑地基基础设计规范》 16 GBJ64-83 《工业与民用电力装置的过电压保护设计规范》 17 GB7231- 《工业管道的基本识别色和识别符号的安全知识》 18 GB50316- 《工业金属管道设计规范》 19 GBZ1- 《工业企业设计卫生标准》 20 HG/T20646-1999 《化工装置管道材料设计规定》 21 GB4053.4-1983 《固定式钢斜梯及工业钢平台》 设备、材料标准 序号编号名称 1 GB/T13927- 《通用阀门压力试验》
石灰石石膏湿法脱硫系统的设计计算
石灰石-石膏湿法脱硫系统 设计 (内部资料) 编制:xxxxx环境保护有限公司 8月
1.石灰石-石膏法主要特点 （1）脱硫效率高，脱硫后烟气中二氧化硫、烟尘大大减少，脱硫效率高达95％以上。 （2）技术成熟，运行可靠性高。国外火电厂湿法脱硫装置的投资效率一般可达98％以上，特别是新建的大机组采用湿法脱硫工艺，使用寿命长，可取得良好的投资效益。 （3）对燃料变化的适应范围宽，煤种适应性强。无论是含硫量大于3％的高硫燃料，还是含硫量小于1％的低硫燃料，湿法脱硫工艺都能适应。（4）吸收剂资源丰富，价格便宜。石灰石资源丰富，分布很广，价格也比其它吸收剂便宜。 （5）脱硫副产物便于综合利用。副产物石膏的纯度可达到90％，是很好的建材原料。 （6）技术进步快。近年来国外对石灰石-石膏湿法工艺进行了深入的研究与不断改进，可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。 （7）占地面积大，一次性建设投资相对较大。 2.反应原理 （1）吸收剂的反应 购买回来石灰石粉（CaCO3）由石灰石粉仓投加到制浆池，石灰石粉与水结合生成脱硫浆液。 （2）吸收反应 烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分
SO2，反应如下： SO2(气)+H2O→H2SO3(吸收) H2SO3→H+ +HSO3－ H+ +CaCO3→ Ca2+ +HCO3－（溶解） Ca2+ +HSO3－ +2H2O→ CaSO3·2H2O+H+ (结晶) H+ +HCO3－→H2CO3(中和) H2CO3→CO2+H2O 总反应式：SO2＋CaCO3+2H2O→CaSO3·2H2O+CO2 （3）氧化反应 一部分HSO3－在吸收塔喷淋区被烟气中的氧所氧化，其它的HSO3－在反应池中被氧化空气完全氧化并结晶，反应如下： CaSO3＋1/2O2→CaSO4(氧化) CaSO4+2H2O→CaSO4·2H2O(结晶) （4）其它污染物 烟气中的其它污染物如SO3、Cl－、F－和尘都被循环浆液吸收和捕集。SO3、HCl和HF与悬浮液中的石灰石，按以下反应式发生反应： SO2＋H2O→2H＋＋SO32－ Ca CO3 +2HCl<==>CaCl2 + H2O+ CO2 Ca CO3 +2HF <==>CaF2 +H2O+ CO2 3.工艺流程
XXXXXXXXXXXXXXXXXXXXX-环境工程部 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX. Environmental Engineering Department 脱硫塔设计及选型指导手册 Guide Handbook for design and selection of desulphurizing tower 签署： 日期：
目录 1.1吸收塔的设计 (3) 1.1.1 吸收塔的直径和喷淋塔高度设计 (3) 1.1.2吸收塔喷淋系统的设计（喷嘴的选择配置） (13) 1.1.3 吸收塔底部搅拌器及相关配置 (16) 1.1.4 吸收塔材料的选择 (17) 1.1.5吸收塔壁厚的计算(包括计算壁厚和最小壁厚) (17) 1.1.6吸收塔封头选择计算 (19) 1.1.7吸收塔裙式支座选择计算 (21) 1.1.8吸收塔配套结构的选择 (21) 1.2吸收塔最终参数的确定 (22) 1.2.1设计条件 (22) 1.2.2吸收塔尺寸的确定 (22) 1.2.3吸收塔的强度和稳定性校核 (24)
1.1吸收塔的设计 吸收塔是脱硫装置的核心，是利用石灰石和亚硫酸钙来脱去烟气中二氧化硫气体的主要设备，要保证较高的脱硫效率，必须对吸收塔系统进行详细的计算，包括吸收塔的尺寸设计，塔内喷嘴的配置，吸收塔底部搅拌装置的形式的选择、吸收塔材料的选择以及配套结构的选择（包括法兰、人孔等）。 1.1.1 吸收塔的直径和喷淋塔高度设计 本脱硫工艺选用的吸收塔为喷淋塔，喷淋塔的尺寸设计包括喷淋塔的高度设计、喷淋塔的直径设计 1.1.1.1 喷淋塔的高度设计 喷淋塔的高度由三大部分组成，即喷淋塔吸收区高度、喷淋塔浆液池高度和喷淋塔除雾区高度。但是吸收区高度是最主要的，计算过程也最复杂，次部分高度设计需将许多的影响因素考虑在内。而计算喷淋塔吸收区高度主要有两种方法： （1） 喷淋塔吸收区高度设计（一） 达到一定的吸收目标需要一定的塔高。通常烟气中的二氧化硫浓度比较低。吸收区高度的理论计算式为 h=H0×NTU (1) 其中：H0为传质单元高度：H 0=G m /(k y a)（k a 为污染物气相摩尔差推动力的总传质系数，a 为塔内单位体积中有效的传质面积。） NTU 为传质单元数，近似数值为NTU=(y 1-y 2)/ △y m ，即气相总的浓度变化除于平均推动力△y m =（△y 1-△y 2）/ln(△y 1/△y 2)(NTU 是表征吸收困难程度的量，NTU 越大，则达到吸收目标所需要的塔高随之增大。 根据（1）可知：h=H0×NTU= )ln() ()(*** 2 2* 11* 22*112 121y y y y y y y y y y a k G y y y a k G y m m y m ------=?- a k y =a k Y =9.81×1025.07.04W G -]4[
本体.吸收塔为圆柱形,尺寸为Φ15.3×36.955m,结构如图8-1 所示。 由锅炉引风机来的烟气,经增压风机升压后,从吸收塔中下部进入吸收塔,脱硫除雾后的净烟气从塔顶侧向离开吸收塔。塔的下部为浆液池,设四个侧进式搅拌器。氧化空气由四根矛式喷射管送至浆池的下部,每根矛状管的出口都非常靠近搅拌器。烟气进口上方的吸收塔中上部区域为喷淋区,喷淋区的下部设置一合金托盘,托盘上方设三个喷淋层,喷淋层上方为除雾器,共二级。塔身共设六层钢平台,每个喷淋层、托盘及每级除雾器各设一个钢平台,钢平台附近及靠近地面处共设六个人孔门。 图8-1 吸收塔本体1-烟气出口2-除雾器3-喷淋层4-喷淋区5-冷却区6-浆液循环泵7-氧化空气管8-搅拌器9-浆液池10-烟7进口11-喷淋管12-除雾器清洗喷嘴13-碳化硅空心锥喷嘴 技术特点该FGD 装置吸收塔采用美国B&W公司开发并具有多年成功运行经验的带托盘的就地强制氧化喷淋塔,该塔具有以下特点: 1)吸收塔包括一个托盘,三层喷淋装置,每层喷淋装置上布置有549 +122 个空心锥喷嘴,流量为51. 8m3/h 的喷嘴549 个,喷嘴流量为59.62m3/h 的122 个,进口压头为103.4KPa,喷淋层上部布置有两级除雾器。 2)液/气比较低,从而节省循环浆液泵的电耗。 3)吸收塔内部表面及托盘无结垢、堵塞问题。 4)优化了PH 值、液/气比、钙/硫比、氧化空气量、浆液浓度、烟气流速等性能参数,从而保证FGD 系统连续、稳定、经济地运行。 5)氧化和结晶主要发生在吸收塔浆池中。吸收塔浆液池的尺寸保证能提供足够的浆液停留时间完成亚硫酸钙的氧化和石膏(CaSO4.2H2O)的结晶。吸收塔浆池上设置4 台侧进式搅拌器使浆液罐中的固体颗粒保持悬浮状态并强化亚硫酸钙的氧化。 6)吸收塔浆池中的混合浆液由浆液循环泵通过喷淋管组送到喷嘴, 形成非常细小的液滴喷入塔内。 7)在吸收塔浆池的溢流管道上设置了吸收塔溢流密封箱,它可以容纳吸收塔在压力密封时发生的溢流。密封箱的液位由周期性地补充工艺水来维
烟气脱硫设计计算 1130t/h 循环流化床锅炉烟气脱硫方案 主要参数：燃煤含 S 量1.5% 工况满负荷烟气量285000m3/h 引风机量 1台，压力满足 FGD 系统需求 要求：采用氧化镁湿法脱硫工艺（在方案中列出计算过程） 出口 SO2含量200mg/Nm 3 第一章方案选择 1、氧化镁法脱硫法的原理 锅炉烟气由引风机送入吸收塔预冷段，冷却至适合的温度后进入吸收塔，往上与逆向流下的吸收浆液反应， 氧化镁法脱硫法 脱去烟气中的硫份。吸收塔顶部安装有除雾器，用以除去净烟气中携带的细小雾滴。净烟气 经过除雾器降低烟气中的水分后排入烟囱。粉尘与脏东西附着在除雾器上，会导致除雾器堵塞、系统压损增大，需由除雾器冲洗水泵提供工业水对除雾器进行喷雾清洗。 吸收过程 吸收过程发生的主要反应如下： Mg(OH)2 + SO2→ MgSO3 + H2O MgSO3 + SO2 + H2O→ Mg(HSO3)2 Mg(HSO3)2 + Mg(OH)2→ 2MgSO3 + 2H2O 吸收了硫分的吸收液落入吸收塔底，吸收塔底部主要为氧化、循环过程。
氧化过程 由曝气鼓风机向塔底浆液内强制提供大量压缩空气，使得造成化学需氧量的MgSO3 氧化成 MgSO4 。这个阶段化学反应如下： MgSO3 + 1/2O2→ MgSO4 Mg(HSO3)2 + 1/2O2→ MgSO4 + H2SO3 H2SO3 + Mg(OH)2→ MgSO3 + 2H2O MgSO3 + 1/2O2 → MgSO4 循环过程 是将落入塔底的吸收液经浆液循环泵重新输送至吸收塔上部吸收区。塔底吸收液pH 由自动喷注的20 %氢氧化镁浆液调整，而且与酸碱计连锁控制。当塔底浆液pH 低于设定值时，氢氧化镁浆液通过输送泵自动补充到吸收塔底，在塔底搅拌器的作用下使浆液混合均匀， 至 pH 达到设定值时停止补充氢氧化镁浆液。20 %氢氧化镁溶液由氧化镁粉加热水熟化产 生，或直接使用氢氧化镁，因为氧化镁粉不纯，而且氢氧化镁溶解度很低，就使得熟化后的浆液非常易于沉积，因此搅拌机与氢氧化镁溶液输送泵必须连续运转，避免管线与吸收塔底 部产生沉淀。 镁法脱硫优点 技术成熟 氧化镁脱硫技术是一种成熟度仅次于钙法的脱硫工艺，氧化镁脱硫工艺在世界各地都有 非常多的应用业绩，其中在日本已经应用了100 多个项目，台湾的电站95%是用氧化镁法，另外在美国、德国等地都已经应用，并且目前在我国部分地区已经有了应用的业绩。 原料来源充足 在我国氧化镁的储量十分可观，目前已探明的氧化镁储藏量约为160 亿吨 ,占全世界的80%左右。其资源主要分布在辽宁、山东、四川、河北等省，其中辽宁占总量的84.7%，其次是山东莱州，占总量的10%，其它主要是在河北邢台大河，四川干洛岩岱、汉源，甘肃 肃北、别盖等地。因此氧化镁完全能够作为脱硫剂应用于电厂的脱硫系统中去。 脱硫效率高
第一章项目条件1.1 工程概述 ）排放超本技术方案适用于陶瓷有限公司干燥塔窑炉排出的粉尘、烟气、二氧化硫（SO 2 标的问题，通过对现有系统的技术分析，做出改造方案。 为了保护公司周围的生产、生活环境，并使排放的粉尘、烟气达到国家的排放标准，同时满足地方环保总量控制要求，需配套建设成熟高效的布袋式除尘和湿法烟气脱硫装置。 窑炉排出的烟气的基础数据
4GB12348-2008《工厂企业界噪声标准》5GB13268∽3270-97《大气中粉尘浓度测定》设计标准 序号编号名称1GB50034-2013《工业企业照明设计标准》
2GB50037-96《建筑地面设计规范》 3GB50046-2008《工业建筑防蚀设计规范》 4HG20679-1990《化工设备、管道外防腐设计规定》 5GB50052-2009《供配电系统设计规范》 6GB50054-2011《低压配电设计规范》 17GB7231-2003《工业管道的基本识别色和识别符号的安全知识》18GB50316-2008《工业金属管道设计规范》 19GBZ1-2010《工业企业设计卫生标准》 20HG/T20646-1999《化工装置管道材料设计规定》
21GB4053.4-1983《固定式钢斜梯及工业钢平台》 设备、材料标准 序号编号名称 1GB/T13927-2008《通用阀门压力试验》 2GB/T3092-2008《低压流体输送焊接钢管》 施工及验收标准 序号编号名称 1GB50205-2001《钢结构工程施工质量验收规范》2GB50212-2002《建筑防腐蚀工程施工及验收规范》
湿法脱硫系统物料平衡 一、计算基础数据 （1）待处理烟气 烟气量：1234496Nm3/h（wet）、1176998 Nm3/h（dry） 烟气温度：114℃ 烟气中SO2浓度：3600mg/Nm3 烟气组成： 组分分子量V ol% mg/Nm3 SO264.06 0.113 3600（6%O2） O232 7.56(dry) H2O 18.02 4.66 CO244.01 12.28(dry) N228.02 80.01(dry) 飞灰200 石灰石浓度：96.05% 二、平衡计算 （1）原烟气组成计算 组分V ol%(wet) mg/Nm3kg/h Kmol/h SO20.108 3226 （7.56%O2） 3797 59.33 O27.208 127116 3972.38 H2O 4.66 46214 2564.59 CO211.708 283909 6452.48 N276.283 1177145 42042.89 飞灰200（dry）235 合计1638416 55091.67 平均分子量（0.108×64.06+7.208×32+4.66×18.02+11.708×44.01+76.283×2 8.02）/100=29.74 平均密度 1.327kg/m3
（2）烟气量计算 1、①→②（增压风机出口→ GGH出口）： 取GGH的泄漏率为0.5%，则GGH出口总烟气量为1234496 Nm3/h×（1-0.5%）=1228324Nm3/h=1629634kg/h 泄漏后烟气组分不变，但其质量分别减少了0.5%，见下表。 温度为70℃。 组分V ol%(wet) mg/Nm3kg/h Kmol/h SO20.108 3226 （7.56%O2） 3778 59.03 O27.208 126480 3952.52 H2O 4.66 45983 2551.78 CO211.708 282489 6420.22 N276.283 1171259 41832.68 飞灰200 234 合计1630224 54816.21 2、⑥→⑦（氧化空气）： 假设脱硫塔设计脱硫率为95.7%，即脱硫塔出口二氧化硫流量为3778×（1-95.7%）=163 kg/h，二氧化硫脱除量=（3778-163）/64.06=56.43kmol/h。 取O/S=4 需空气量=56.43×4/2/0.21=537.14kmol/h×28.86（空气分子量）=15499.60kg/h，约12000Nm3/h。 其中氧气量为537.14 kmol/h×0.21=112.80 kmol/h×32=3609.58kg/h 氮气量为537.14 kmol/h×0.79=424.34 kmol/h×28.02=11890.02kg/h。 氧化空气进口温度为20℃，进塔温度为80℃。 3、②→③（GGH出口→脱硫塔出口）： 烟气蒸发水量计算： 1）假设烟气进塔温度为70℃，在塔内得到充分换热，出口温度为40℃。由物性数据及烟气中的组分，可计算出进口烟气的比热约为0.2536kcal/kg.℃，Cp （40℃） =0.2520 kcal/kg.℃。 Cp烟气=（0.2536+0.2520）/2=0.2528 kcal/kg.℃ 氧化空气进口温度为80℃，其比热约为0.2452 kcal/kg.℃，Cp（40℃）
湿式静电除雾器（WESP）在湿法脱硫塔的布置 WESP系统原理 湿法脱硫塔出来的湿烟气进入湿式静电除雾器（WESP），在WESP的阳极
筒和阴极线之间施加数万伏直流高压电，在强电场的作用下，电晕线周围产生电晕层，电晕层中的空气发生雪崩式电离，产生大量的负离子和少量的阳离子，在阳极筒内湿烟气中的微尘(雾)粒子、与放电产生胡正、负离子相碰撞而荷电，荷电后的尘(雾)粒子由于受到高压静电场库仑力的作用，分别向阴、阳极运动；到达两极后，将各自所带的电荷释放掉，尘(雾)粒子就被阴、阳极所收集，靠重力自流向下而与气体分离；部分的尘(雾)粒本身则由于其固有的黏性而附着在阳极板(筒)和阴极线上，通过冲洗的方法清除。 WESP装置结构 （1）WESP本体 WESP本体采用圆形结构，规格为Φ9.2m×10.7m，上部设有烟气导流板和气体分布板，下部设有液体收集槽，总高度约14m（含盖顶及下部收集槽）。外壳体为碳钢衬玻璃鳞片。 WESP的出口烟道设置在本体侧面，直接接现有的垂直净烟道，降低了烟气的阻力；而且也能防止净化后的烟气二次带水。收集的液体自流进入浆液箱，靠水泵打回吸收塔。 （2）阳极装置 阳极装置包括沉淀极、支撑梁、冲洗水管、支撑梁。 阳极筒（也称沉淀极）采用先进的导体玻璃钢材质、导电性能好、易冲洗等优点。阳极膜上、下端由支撑管支撑、张紧，其中上部的支撑管兼作冲洗水管，通过该冲洗水管可实现阳极膜6个面的在线冲洗，以保证阳极膜不结垢。 阳极膜上下的四层支撑管分别由四道支撑梁进行支撑。阳极膜上部支撑梁固定于塔壁上，下部的支撑梁通过两端的调节机构来调节其高度，以实现对阳极膜的张紧。 沉淀极采用玻璃钢蜂窝状结构。蜂窝状结构较圆管结构截面面积利用率高，玻璃钢材质具有导电性能好、使用寿命长等优点。 （3）阴极装置 阴极装置包括阴极线、上下部吊挂装置、绝缘箱。 每个阳极孔中心布置有一条阴极线，采用芒刺型、铅锑合金材质，阴极线固定于上下框架上，框架通过绝缘箱支撑。绝缘箱内吊杆采用石英管支撑，通过向
