游泳池设计规范
第一章总则
第1.0.1条为使游泳池的给水排水设计符合游泳水质、水温、卫生要求和达到技术先进、经济合理、安全可靠、方便管理和节约用水，特制订本规范。
第1.0.2条本规范适用于新建、扩建和改建的人工建造的游泳池和跳水池的给水排水设计，但设计温泉游泳池、冲浪游泳池、医疗游泳池、水上乐园等游泳设施时，还应遵守有关规定。
第1.0.3条游泳池的给水排水设计除执行本规范外，还应遵守现行的《建筑给水排水设计规范》，以及其它有关规范或规定。
第二章水质和水温
第一节水质
第2.1.1条游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求。
第2.1.2条游泳池池水的水质应符合表2.1.2的规定。
注：比赛游泳池池水水质还应符合有关规定。
第二节水温
第2.2.1条游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计：
一、室内游泳池：
1．比赛游泳池：24~26℃；
2．训练游泳池：25~27℃；
3．跳水游泳池：26~28℃；
4．儿童游泳池：24~29℃。
注：旅馆、学校、俱乐部和别墅内附设的游泳池，其池水温度可按训练游泳池池水温度数值设计。
二、露天游泳池的池水温度不宜低于22℃。
第2.2.2条室内游泳池设有准备池时，其池水温度按本规范第2.2.1条的训练游泳池数值设计。
第三章给水系统
第一节系统选择
第3.1.1条游泳池应采用循环净化给水系统。
第3.1.2条当水源充沛时，游泳池可采用直流给水系统，但入池混合后的池水水质应符合本规范第
2.1.2条的规定。
注：当技术经济、社会、环境效益比较合理时，可采用直流净化给水系统。
第二节充水和补水
第3.2.1条游泳池的初次充水时间，应根据使用性质和城镇给水条件确定，一般宜采用24h。但最长不宜超过48h。
第3.2.2条游泳池的补充水量，应根据游泳池的水面蒸发、排污、过滤设备反冲洗（如用池水反冲洗时）和游泳者带出等所损失的水量确定，一般可按表3.2.2的数据选用。
注：如卫生防疫部门有规定时，还应符合卫生防疫部门的有关规定。
第3.2.3条直流给水系统的游泳池的补充水量，每小时不得小于游泳池水容积的15%。
第3.2.4条游泳池宜采用间接充水和补水的方式，如采用直接补水和充水方式时，应采取有效的防
回流措施。
第3.2.5条补充水管的设计，应符合下列要求：
一、宜与充水管道合并设置；
二、补水管的水流方向，不得与游泳池水流方向相反；
三、宜设置独立的计量装置。
第四章水的循环
第一节循环方式
第4.1.1条游泳池的水流循环方式，应按下列规定确定：
一、尽可能使水流分布均匀，不出现短流、涡流和死水域；
二、有利于池水的全部的交换更新；
三、有利于施工安装、运行管理和卫生保持。
第4.1.2条比赛游泳池池水宜采用逆流式和混合式循环。露天游泳池池水宜采用顺流式循环。
第4.1.3条游泳池池水如采用混合式循环时，从游泳池水表面溢流回水量，不得小于循环水量的50%。
第4.1.4条游泳池水的循环，宜按池水净化设备连续运行设计。
第二节循环周期
第4.2.1条游泳池水的循环周期，应根据游泳池的使用性质、游泳人数、池水容积、水面面积和池水净化设备运行时间等因素确定。一般可按表4.2.1采用。
游泳池水的循环周期表4.2.1
第4.2.2条游泳池水如采用间歇式循环时，应按游泳池开放前后将全部池水各循环一次计算。
第三节循环流量
第4.3.1条游泳池的循环水量，按下式计算：
Qx＝α·V/T （4.3.1）
式中Qx——游泳池水的循环流量（m3/h）；
α——管道和过滤设备水容积附加系数，一般为1.1~1.2；
V——游泳池的水容积（m3）；
T——游泳池水的循环周期，按本规范第4.2.1条规定选用。
第四节循环水泵
第4.4.1条循环水泵的选择，应符合下列要求：
一、用途不同的游泳池的循环水泵宜单独设置；
二、水泵出水量应符合本规范第4.3.1条的规定；
三、备用水泵宜按过滤器反冲洗时，工作泵与备用泵并联运行确定备用泵的容量。
第4.4.2条循环水泵装置的设计，应符合下列要求：
一、应尽量靠近游泳池：
二、宜与循环水净化设备设在同一房间内；
三、水泵吸水管内的水流速度采用1.0~1.2m/s；出水管内的水流速度宜采用1.5m/s；
四、水泵机组和管道应有减震和降噪措施。
第五节循环管道
第4.5.1条循环给水管内的水流速度，不宜超过1.5m/s；循环回水管内的水流速度，宜采用
0.7~1.0m/s。
第4.5.2条循环水系统的管道，一般应采用给水铸铁管。如采用钢管时，管内壁应采取符合饮用水
要
求的防腐措施。
第4.5.3条循环水管道，宜敷设在沿游泳池周边设置的管廊或管沟内。如埋地敷设，应采取防腐措
施。
第六节平衡水池
第4.6.1条在下列情况下，应设置平衡水池：
一、游泳池水为逆流式或混合式循环时；
二、数座游泳池共用一组并联过滤器时；
三、循环水泵无条件设计成自灌式时；
四、循环水泵的吸水管过长影响水泵吸水高度时。
第4.6.2条平衡水池的有效容积，不应小于循环水系统的管道和过滤、加热设备的水容积，且不应
小于循环水泵5min的出水量。
第4.6.3条平衡池的设计，应符合下列要求：
一、应设与游泳池相连接的连通管，连通管可与回水管合并设置；
二、池底内表面宜低于游泳池内底表面700mm以上；
三、游泳池补水管应接入平衡水池，且补水管上的水位控制阀门的出水口，应高于游泳池水面100mm
以上。
第五章水的净化
第一节预净化
第5.1.1条循环水泵的吸水管上，应装设池水预净化装置毛发聚集器。
第5.1.2条毛发聚集器的设计，应符合下列要求：
一、过滤筒（网）的面积，应为连接管截面积的1.5~2.0倍；
二、过滤筒（网）的孔径宜采用3mm；
三、过滤筒（网）应采用耐腐蚀材料制造。
第5.1.3条毛发聚集器的过滤筒（网）应经常清洗或更换。如有两台循环水泵时宜采用交替运行的方式对过滤筒（网）交替清洗或更换。
第二节过滤
第5.2.1条游泳池水的过滤设备，应根据游泳池的使用性质、规模、管理条件和材料情况确定，并应符合下列要求：
一、过滤效率高、效果好、操作简便和管理费用低；
二、循环式给水系统宜采用压力式过滤器；
三、每座游泳池的过滤器数量不宜少于2个。每个过滤器的大小，应根据水力计算和运行维护条件，经技术经济比较确定。
第5.2.2条压力过滤器应设置进水、出水、冲洗、泄水和放气等配管，还应设有检修孔、观察孔、取样管和差压计。
第5.2.3条过滤设备的滤料，应符合下列要求：
一、不含有毒和有害物质，不含杂物和污泥；
二、强度坚硬、耐磨；
三、耐腐蚀，且化学性能稳定。
第5.2.4条压力过滤器的滤料组成和滤速，可按表5.2.4采用。
第5.2.5 压力过滤器采用石英砂或无烟煤为滤料，并采用大阻力配水系统时，承托层层次、粒径和
厚度可按表5.2.5采用。
压力过滤器采用大阻力配水系统的承托层粒径和厚度表5.2.5
第三节过滤器反洗
第5.3.1条压力过滤器宜采用水进行反冲洗。如有特殊要求，可增设表面冲洗设施或采用气——水
进行反冲洗。
第5.3.2条压力过滤器应根据游泳池水水质检测结果或过滤的水头损失确定反冲洗周期，并尽量实现自动冲洗。如按过滤器的水头损失确定反冲洗周期时，应符合下列规定：
一、石英砂和无烟煤为滤料时，水头损失不超过3~5m；
二、聚苯乙烯塑料珠为滤料时，水头损失不超过1~3m。
第5.3.3条压力过滤器的反冲洗强度和反冲洗时间，按表5.3.3采用。
第5.3.4条压力过滤器反冲洗装置的设计，应符合下列要求：
一、压力过滤器应逐一单个进行反冲洗；
二、采用生活饮用水管道的水反冲洗时，应设隔断水箱。
第四节加药装置
第5.4.1条游泳池循环水在进入净化设备之前，应向循环水中投加下列药剂：
一、混凝剂：宜采用铝盐，设计投加量采用5~10mg/L；
二、PH值调整剂：采用纯碱或碳酸盐类，设计投加量采用3~5mg/L；
三、除藻剂：采用硫酸铜，设计投加量不大于1mg/L。
第5.4.2条药剂的投加应符合下列要求：
一、药剂的投加方式宜采用重力湿式投加；
二、混凝剂应定量连续投加；
三、PH值调整剂和除藻剂为间断式投加；
四、应设有药剂与循环水充分混合接触的装置或措施。
第5.4.3条投药设备的设计，应符合下列要求：
一、各种药剂应分别设溶药池、溶液池、定量投加装置和计量装置；
二、溶药池、溶液池、投加装置、计量仪表和管道，均应采用耐腐蚀材料。
第六章水的消毒
第一节消毒方法
第6.1.1条游泳池水必须进行消毒杀菌处理。
第6.1.2条消毒方法的选择，应符合下列要求：
一、杀菌能力强，不污染水质，并在水中有持续杀菌性能；
二、设备简单，运行可靠、安全，操作管理方便；
三、建设和维护费用低。
第6.1.3条游泳池水宜采用氯消毒方法。在有条件和需要的情况下，可采用臭氧、紫外线或其它消毒方法。
第6.1.4条采用氯消毒方法时，应遵守下列规定：
一、消毒剂采用液氯或次氯酸钠，小型专用游泳池可采用氯片；
二、加氯量按池水中游离余氯量为0.4~0.6mg/L计算确定；
三、液氯宜采用真空式自动投加方式，并应设置氯与池水充分混和接触的装置；
四、次氯酸钠宜采用重力式投加方式，投加在循环水泵的吸水管上。
第6.1.5条采用臭氧或紫外线消毒时，还应辅以氯消毒。
第二节消毒设备
第6.2.1条消毒设备的选择，应符合下列要求：
一、设备简单、安全可靠、操作简便；
二、计量装置计量准确、灵活可调，有条件时宜设自动记录。
三、加氯机至少设置一套备用。
第6.2.2条加氯机应有压力稳定，且不间断的水源。
第6.2.3条加氯机的运行和停止，应与循环水泵的运行和停止设联锁装置。
第七章水的加热
第一节热量计算
第7.1.1条游泳池水加热所需热量，应为下列热量的总和：
一、水面蒸发和传导损失的热量；
二、池壁和池底传导损失的热量；
三、管道的净化水设备损失的热量；
四、补充水加热需要的热量。
第7.1.2条游泳池水表面蒸发损失的热量。按下式计算：
Qx＝α·у（0.0174vf ＋0.0229）(Pb－Pq) A(760/B) (7.1.2)
式中Qx——游泳池水表面蒸发损失的热量（kJ/h）；
α——热量换算系数，α＝4.1868 kJ /kcal；
у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）；
vf ——游泳池水面上的风速（m/s），一般按下列规定采用：室内游泳池
vf ＝0.2~0.5 m/s；露天游泳池vf ＝2~3 m/s；
Pb——与游泳池水温相等的饱和空气的水蒸汽分压力（mmHg）；
Pq——游泳池的环境空气的水蒸汽压力（mmHg）；
A——游泳池的水表面面积（m2）；
B——当地的大气压力（mmHg）。
第7.1.3条游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸
发损失热量的20%计算确定。
第7.1.4条游泳池补充水加热所需的热量，应按下式计算：
Qb＝αqbу（tr- tb）/t （7.1.4）
式中Qb——游泳池补充水加热所需的热量(kJ/h)；
α——热量换算系数，α＝4.1868(kJ /kcal；
qb——游泳池每日的补充水量(L)；
у——水的密度（kg/L）；
tr——游泳池水的温度（℃）。按本规范第2.2.1条的规定确定；
tb——游泳池补充水水温（℃）；
t——加热时间（h）。
第二节加热方式和加热设备
第7.2.1条游泳池水的加热，可采用间接式加热或直接式加热方式。如采用直接式加热方式，应有降噪和保证游泳池水水温均匀的措施。
在有条件的地区，可采用太阳能加热方式。
第7.2.2条游泳池水初次加热的时间，应根据使用要求，当地能源条件和热负荷关系等因素确定，一般宜采用24~48h。
第7.2.3条加热设备应根据能源条件、游泳池水初次加热时间和正常使用时补充水的加热等情况，综合进行技术经济比较确定，并应符合下列要求：
一、加热设备不宜少于2台；
二、加热设备应装设温度自动调节装置；
三、如为汽水快速热交换器，游泳池水从管内通过，热媒从管间通过。
第7.2.4条加热设备的进出水管口的温差，按下式计算：
（7.2.4）
式中At——加热设备进出水管口的水温差（℃）；
Qz——游泳池水面蒸发损失的热量(kJ/h)；按本规范第7.1.2条的规定确定
Qc——游泳池的水面、池底、池壁、管道和设备传导损失的热量(kJ/h)，按本规范第7.1.3条的规定确定；
Qb——游泳池补充水加热所需的热量(kJ/h)，按本规范第7.1.4条的规定确定；
α——热量换算系数，α＝4.1868kJ /kcal；
Qx——游泳池的循环流量（m3/h），按本规范第4.3.1条的规定确定
у——水的密度（kg/L）。
第八章附属装置第一节给水口
第8.1.1条游泳池给水口的位置，应符合下列要求：
一、数量应满足循环流量的要求；
二、位置应尽量满足游泳池内水流均匀、不产生涡流和死水域；
三、池底配水时，应在两泳道标志线的中间均匀布置；
四、池壁配水时，其间距宜采用2~3m，拐角处距另一池壁不宜超过1.5m；其深度宜在游泳池水面下
0.5~1.0m处；
五、跳水游泳池采用池壁配水时，应设二层给水口，且上下层给水口应错开设置。给水口距池底高度
不宜小于0.5m。
第8.1.2条给水口的构造，应符合下列要求：
一、应采用喇叭口型，且不得小于连接管截面的2倍；
二、应设格栅，格栅采用耐腐蚀和不变形的材料制造；
三、格栅隙的水流速度，不应大于1.0m/s；
四、宜有流量调节装置。
第二节回水口
第8.2.1条游泳池回水口/（沟）的设置，应符合下列要求：
一、数量应满足循环流量的要求；
二、位置应尽量使池水水流均匀循环和不发生短流；
三、溢流式循环时，应采用在池外壁的四周或两侧边设置溢流回水槽，其溢水堰必须严格水平。
第8.2.2条回水口（沟）的构造，应符合下列要求：
一、回水口面积不得小于连接管截面积的4倍；
二、顶面应设格栅盖板，格栅条的净间距，如为成人池，不得超过20mm；如为儿童池，不应超过15mm；
三、格栅孔隙的注流速度，不应超过0.5 m/s；
四、格栅盖板应采用耐腐蚀和不变形的材料制造。
第8.2.3条回水口（沟）的格栅盖板安装在游泳池底时，必须固定牢靠。
第三节泄水口
第8.3.1条游泳池应在池底的最低处设置泄水口。如有条件，泄水口宜与回水口合并设置。
第8.3.2条泄水口应设格栅盖板，盖板表面应与游泳池底最低处表面相平。
泄水口格栅盖板的构造和材料，应符合本规范第8.2.2条和第8.2.3条的规定。
第四节逆流水槽
第8.4.1条游泳池宜采用池岸式溢流水槽。
第8.4.2条溢流水槽的设计，应符合下列要求：
一、应沿池壁四周或两边的外侧设置，溢水堰应严格水平。
二、溢水槽宽度不得小于150mm。槽内排水管直径不得小于50mm，间距不宜大于3m。
三、池岸式溢流水槽应设置格栅盖板，其标材质应符合本规范第8.2.2条的规定。
第九章洗净设施
第一节浸脚消毒池
第9.1.1条浸脚消毒池应设在游泳者进入游泳池的通道内，长度不小于2m，宽度与通道宽度相同，
消毒液深度不得小于0.15m。
第9.1.2条浸脚消毒池内消毒液的余氯量应为5~10mg/L。
第9.1.3条消毒液宜为连续供给和排放。如有困难时，可采用定期更换方式，但间隔时间不得超过
4h。
第9.1.4条如设有强制淋浴，浸脚消毒池应设在强制淋浴之后。
第9.1.5条浸脚消毒池及其配管，应采用耐腐蚀材料。
第二节强制淋浴和浸腰消毒池
第9.2.1条公共游泳池，宜尽量在游泳者的入口通道设置强制淋浴和浸腰消毒池。
一、强制淋浴通道的长度应采用2~3m；
二、浸腰消毒池的有效长度不宜小于1m，有效深度宜采用0.6~0.9m。
第9.2.2条强制淋浴的水质应符合现行的《生活饮用水卫生标准》，水温宜采用35~38℃，但夏季可用常温水，水量可按喷头数量计算。
第9.2.3条浸腰消毒池余氯量，宜按下列规定确定：
一、位置在强制淋浴之后时，不得小于5mg/L；
二、位置在强制淋浴之前时，不宜小于50mg/L。
第十章跳水游泳池制度
第一节一般规定
第10.1.1条跳水游泳池必须设置水面起波装置。
第10.1.2条跳水游泳池的水面波浪，应符合下列要求；
一、应为均匀的波纹水浪，不得出现翻滚的大浪；
二、水面波纹水浪的浪高宜为25~40m。
第二节制波方法
第10.2.1条跳水游泳池宜采用压缩空气起泡法制波。
第10.2.2条起泡压缩空气应符合下列要求：
一、气质应洁净无油污；
二、气压力不小于98kPa；
三、喷气嘴的空气量可按0.019~0.024m3/mm2·s 计。
第10.2.3条起泡制波的设计，应符合下列要求：
一、喷气嘴顶应与池底表面相平，其连接的压缩空气管应敷设在结构层与磁砖层之间的粘结层内；
二、喷气嘴按3×3m的方格网，应均匀布置在池底或以跳台、跳板在池底的水平投影正前方1.5m为中心，以1.5m为半径的位置处分组布置；
三、喷气嘴喷气孔直径可采用1.5~3mm；
四、喷气嘴和埋入池底的压缩空气管道，应采用铜质材料。
第十一章排水系统
第一节岸边清洗
第11.1.1条游泳池两侧的岸上，应设置冲池岸用的水龙头。
第11.1.2条岸边冲洗水量应按1.5L/m2次计算。
第11.1.3条冲洗排水应有不得流入游泳池内的有效措施。冲洗排水管（沟）接入雨污水管系统时，
应设防止雨、污水回流污染的措施。
第二节泄水
第11.2.1条游泳池水的泄空时间，宜采用4h，最长不得超过10h。
第11.2.2条重力泄水排入排水管道时，应设置防止雨、污水回流污染的措施。
第11.2.3条机械方法泄水时，宜用循环水泵兼作提升泵，并利用过滤设备反冲洗排水管兼作泄水排
水管。
注：如循环水泵提升泄水不彻底，可设潜水泵作辅助泄水泵。
第11.2.4条游泳池检出传染性致病微生物时，应按当地卫生防疫部门要求对池水进行处理后，再行
排放。
第三节排污
第11.3.1条顺流式循环给水系统的游泳池，应设置清除池底积污的装置。
第11.3.2条游泳池的排污方式，应根据游泳池的使用性质、池水循环净化方式，结合当地条件，按
下列规定选用：
一、人工清扫；
二、循环水泵——真空吸污器；
三、移动式潜水除污泵。
第11.3.3条采用循环水泵——真空吸污器排污时，游泳池的两侧壁应各设3~4个真空吸污器接口。
第十二章水净化设备用房
第一节一般规定
第12.1.1条游泳池水净化系统的设备用房的位置，应符合下列要求：
一、尽量靠近游泳池；
二、靠近热源供应方向的一侧；
三、靠近室外排水干管一侧；
四、方便消毒剂、药剂和设备运输的一侧。
第12.1.2条净化设备用房的设计，应符合下列要求：
一、应有设备安装运输出入口，房间位于室外地面以下时，应留有吊装孔；
二、应有通向游泳池管廊的通道和管沟的出入口；
三、房间高度应满足设备操作和安装的要求；
四、应有良好的通风和照明；
五、地面应有排水措施；
六、根据环境要求采取降噪措施；
七、符合现行《建筑设计防火规范》的要求.
第二节过滤器间
第12.2.1条过滤器的布置，应符合下列要求：
一、过滤器距墙面不小于1.0m；
二、过滤器之间的操作通道不小于1.0m；
三、过滤器距建筑结构最低点的净距，应满足安装检修的要求，但不得小于0.8m；
四、运输、检修和操作通道宽度，不得小于最大设备的直径。
第12.2.2条循环水泵组的布置，应符合现行《室外给水设计规范》的规定。
第12.2.3条水泵装置宜设计成自灌式。
第三节加药间
第12.3.1条加药间宜为单独的房间，应与药剂库毗连，并尽量靠近循环水泵。
第12.3.2条药剂库的面积，应根据当地药剂供应情况和运输条件确定，但不得小于15d储备量和周围量所需面积。
第12.3.3条房间应有良好的通风条件、地面、墙面应采取有效的防腐措施。
第四节加氧间
第12.4.1条加氯间和氯瓶间应为单独的房间，并互相分隔开和设通向室外的外开门。加氯间还应设观察窗。
第12.4.2条加氯间和氯瓶间应有专用的排气、安全、防爆和防火装置，以及冲洗地面用的给水排水措施。
第12.4.3条加氯间的换气次数，应采用8~12次/h。排气孔口应该设置在墙壁的下部。
通风和照明设备应将开关设置在室外。
第12.4.4条地面、墙面和门窗应采用耐腐蚀材料。
第五节加热器间
第12.5.1条加热器应远离氯瓶间。
第12.5.2条加热器的布置，应符合现行的《建筑给水排水设计规范》的规定。
附录一名词解释
一、直流式给水系统：
将符合游泳池补充水水质标准的水源，由管道和给水口连续不断地送入游泳池，将经使用被弄脏了的池水连续不断地排除的给水系统。它由给水管、配水管、节流阀门和给水口等部分组成。
二、直流净化给水系统：
天然的地面水源，经过净化澄清和消毒杀菌处理，使达到游泳池补充水水质标准要求后，由管道经给水口连续不断地送入游泳池。将经使用被弄脏了的池水不断地排除的给水系统，它由过滤、加药、消毒和管道等部分组成。在天然地面水源充沛的南方城镇的露天游泳池有一定适用性。
三、循环净化给水系统：
将经使用被弄脏了的游泳池水，按规定的流量和流速从游泳池内抽出，经过净化，使池水得到澄清和消毒杀菌处理后，再送回游泳池重复使用。为此而设置的过滤、加药、消毒、加热（需要时）设备，装置和管道等为循环净化给水系统，它是国内外普遍采用的游泳池给水系统。
四、逆流式循环：
游泳池的全部循水量，由设在池底的给水口（沟）送入池内，再由设在与游泳池水表面相平的池岸式或池壁式溢流回水槽将循环水量全部取回进行净化后再送回池内的水流方式。
五、混合式循环：
将游泳池全部循环水量中的一部分（不小于50%），从与池水表面相平的溢流回水口（沟）取回，另一部分（不大于50%）循环水量从池底回水口（沟）取回，一并进行净化后，全部由池底或低部送回游泳池的水流方式。
六、顺流式循环：
游泳池的全部循环水量，由设在游泳池端或侧壁水面以下的给水口送入池内，而由设在池底的回水口（沟）取回进行净化后再送回游泳池的水流方式。
七、平衡水池：
为满足数座游泳池共用一组并联过滤器时，平衡各池的水位、逆流式循环给水系统为保证循环水泵正常工作和循环水泵安装在水面以上位置安装底阀时而设置的水池。
八、循环方式：
为保证游泳池的时水分布均匀、不产生涡流、急流、死水区，回水不产生短流，池内各部位的水温一
致，余氯均匀而设计的游泳池的进水与回水的水流方向的关系。
九、溢流回水槽：
逆流式循环给水系统的游泳池，为保证回水不短流而在池岸沿池壁外侧设置的水槽。
１、国际比赛标准规格 （1）池长一般为50m，允许误差+0.03m。在池端可安装触电板调时器，（触电板规格：2.4m×0.9m×0.01m，在两端池壁水面上30cm处安放。浸入水中60cm。板表面色彩鲜明并划有与池壁标志线相同的标志线。）池总长为50m，短池长度为25m，短池总长25m，允许误差+0.02m。 （2）池宽 21m，奥运会世界锦标赛要求25m。 （3）水深水深要求≥1.8m。两端池壁自水面上30cm至水下80cm处。可在距水面不超过1.2cm深以内池壁上设休息平台，台面宽10~15cm。 （4）比赛泳道每道2.5m宽，边道另加0.5m，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。 （5）出发台应居中设在每泳道中心线上，台面50cm×50cm。台面临水面前缘应高出水面50~70cm。台面倾向水面不应超过10》，并保证运动员出发时能在前方和两侧抓住台面，出发台上应设不突出池壁外的仰泳握手器，高出水面30~60cm，并有水平和垂直两种。出发台四周应有标明泳道数的号码，号码从出发方向由右至左排列。 （6）游泳池需在两侧壁安装溢水槽，以保持池水的要求尝试和排走表面浮游污物。游泳池的攀梯应嵌入池内，数量一般4~6个，其位置应不影响裁判工作。 （7）水池池壁必需垂直平整，池底防滑，池面层平整光洁易于清洗。一般池壁贴白色玛赛克，池底贴白色釉面砖，泳道标志线为黑色釉面砖。 （8）游泳池的池岸宽一般出发台端池岸宽≥5m，其余池岸≥3m。正式比赛池，出发台池岸宽≥10m,其他岸宽≥5m。 2、游泳池细部设计 泳道、出发台等设施的细部设计 （1）泳道比赛池两端水平面处应设置嵌入池壁内的挂钩。分道线用白色圆软木、橡皮管或圆木棒制成，直径50-70mm,分道线的两端距池壁5m内全部漆成红色，使运动员到达池端前易于识别。泳道标志线国际标准。 （2）出发台出发台台面尺寸为450mm×450mm，向前倾斜约15》，前沿和池边对齐，台面应作防滑处理。出发台前沿离水面300-750mm，四周应有标明泳道次序的号码。出发台还可装置供仰泳出发用的握手器。 （3）溢水槽溢水槽设在游泳池四周池壁上，以清除浮在水面上的杂物，比赛池可以只在两测设置。槽底要有倾斜坡度，使水流到排水口。溢水槽边缘厚度最好在70mm左右。（4）攀梯及台阶攀梯设在游泳池两侧，不宜突出池壁，数量按池长决定，每隔25m可设一座。也可以用台阶代替攀梯。 （5）水下观察窗在运动员训练用的游泳池，池壁可设置水下观察窗，供教练员观察运动员的水下动作和摄影用。水下观察窗根据条件可设一个或数个。 （6）溢水子 （7）歇脚台 （8）游泳池剖面形式 3、池底、池壁构造 游泳池有两种情况：一种是直接在地上开挖形成池；另一种是将池放在建筑楼层上。前一种情况池壁受水的侧压力和回填土的侧压力。当池较深，而又是空池时池壁实际上就是挡土墙，而池底承受压力。如果是架空或在楼层，池壁需进行结构设计，实砌（非架空）池壁也应按结构需要处理。池壁的防水层和面层应满足水池的防水和便于清洗的要求。经过研究和实践，池壁一般用条石池壁、毛石混凝土壁或钢筋混凝土池壁为好。池壁和池底防水层，宜柔性层和刚性层同时用。游泳池及跳水池池身池底构造作法。
总出人口布置应明显，不宜少于二处，并以不同方向通向城市道路。观众出入口的有效宽度不宜小于／百人的室外安全疏散指标 道路应满足通行消防车的要求，净宽度不应小于，上空有障碍物或穿越建筑物时净高不应小于4m。体育建筑周围消防车道应环通 观众出入口处应留有疏散通道和集散场地，场地不得小于／人，可充分利用道路、空地、屋顶、平台等。 部分专用停车场(贵宾、运动员、工作人员等)宜设在基地内 应确定建筑功能分区。可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场管运营区等。 应考虑残疾人参加的运动项目特点和要求，应满足残疾观众的需求 运动场地界线外围必须按照规则满足缓冲距离、通行宽度及安全防护等要求。裁判和记者工作区域要求、运动场地上空净高尺寸应满足比赛和练习的要求。 应考虑场地运动器械的安装、固定、更换和搬运需求。 场地的对外出入口应不少于二处，其大小应满足人员出入方便、疏散安全和器材运输的要求。 残疾观众席位为千分之二，方便残疾人入席和疏散 观众席有背硬椅：座宽，排距。座椅高度~. 记者席，评论员席。 观众席纵走道间连续座位数目，室内每排不宜超过26个。当仅一侧有纵走道时，座位数目应减半。
主席台和包厢宜设单独的出入口。主席台应与其休息室联系方便，并能直接通达比赛场地，与一般观众席之间宜适当分隔。 观众席规模10000以下，主席台1%~2%；观众席规模10000以上，主席台%~1%； 独立的看台至少应有二个安全出口，且体育馆每个安全出口的平均疏散人数不宜超过400～700人 通向安全出口的纵走道设计总宽度应与安全出口的设计总宽度相等。经过纵横走道通向安全出口的设计人流股数应与安全出口的设计通行人流股数相等 每一安全出口和走道的有效宽度除应符合计算外，还应符合下列规定： 1) 安全出口宽度不应小于，同时出口宽度应为人流股数的倍数，4股和4股以下人流时每股宽按计，大于4股人流时每股宽按计； 2) 主要纵横过道不应小于(指走道两边有观众席)； 3) 次要纵横过道不应小于(指走道一边有观众席)； 4) 活动看台的疏散设计应与固定看台同等对待。
第一章总则 第1.0.1条为使游泳池的给水排水设计符合游泳水质、水温、卫生要求和达到技术先进、经济合理、安全可靠、方便管理和节约用水，特制订本规范。 第1.0.2条本规范适用于新建、扩建和改建的人工建造的游泳池和跳水池的给水排水设计，但设计温泉游泳池、冲浪游泳池、医疗游泳池、水上乐园等游泳设施时，还应遵守有关规定。 第1.0.3条游泳池的给水排水设计除执行本规范外，还应遵守现行的《建筑给水排水设计规范》，以及其它有关规范或规定。 第二章水质和水温 第一节水质 第2.1.1条游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求。 第2.1.2条游泳池池水的水质应符合表2.1.2的规定。 人工游泳池水质卫生标准表2.1.2
注：比赛游泳池池水水质还应符合有关规定。 第二节水温 第2.2.1条游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计： 一、室内游泳池： 1．比赛游泳池：24~26℃； 2．训练游泳池：25~27℃； 3．跳水游泳池：26~28℃； 4．儿童游泳池：24~29℃。 注：旅馆、学校、俱乐部和别墅内附设的游泳池，其池水温度可按训练游泳池池水温度数值设计。 二、露天游泳池的池水温度不宜低于22℃。 第2.2.2条室内游泳池设有准备池时，其池水温度按本规范第2.2.1条的训练游泳池数值设计。 第三章给水系统 第一节系统选择 第3.1.1条游泳池应采用循环净化给水系统。 第3.1.2条当水源充沛时，游泳池可采用直流给水系统，但入池混合后的池水水质应符合本规范第2.1.2条的规定。
注：当技术经济、社会、环境效益比较合理时，可采用直流净化给水系统。 第二节充水和补水 第3.2.1条游泳池的初次充水时间，应根据使用性质和城镇给水条件确定，一般宜采用24h。但最长不宜超过48h。 第3.2.2条游泳池的补充水量，应根据游泳池的水面蒸发、排污、过滤设备反冲洗（如用池水反冲洗时）和游泳者带出等所损失的水量确定，一般可按表3.2.2的数据选用。 游泳池的补充水量表3.2.2 注：如卫生防疫部门有规定时，还应符合卫生防疫部门的有关规定。 第3.2.3条直流给水系统的游泳池的补充水量，每小时不得小于游泳池水容积的15%。 第3.2.4条游泳池宜采用间接充水和补水的方式，如采用直接补水和充水方式时，应采取有效的防回流措施。 第3.2.5条补充水管的设计，应符合下列要求： 一、宜与充水管道合并设置； 二、补水管的水流方向，不得与游泳池水流方向相反； 三、宜设置独立的计量装置。 第四章水的循环
游泳池设计规范 第一章总则 第1.0.1条为使游泳池的给水排水设计符合游泳水质、水温、卫生要求和达到技术先进、经济合理、安全可靠、方便管理和节约用水，特制订本规范。 第1.0.2条本规范适用于新建、扩建和改建的人工建造的游泳池和跳水池的给水排水设计，但设计温泉游泳池、冲浪游泳池、医疗游泳池、水上乐园等游泳设施时，还应遵守有关规定。 第1.0.3条游泳池的给水排水设计除执行本规范外，还应遵守现行的《建筑给水排水设计规范》，以及其它有关规范或规定。 第二章水质和水温 第一节水质 第2.1.1条游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求。 第2.1.2条游泳池池水的水质应符合表2.1.2的规定。
注：比赛游泳池池水水质还应符合有关规定。 第二节水温 第2.2.1条游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计： 一、室内游泳池： 1．比赛游泳池：24~26℃； 2．训练游泳池：25~27℃； 3．跳水游泳池：26~28℃； 4．儿童游泳池：24~29℃。 注：旅馆、学校、俱乐部和别墅内附设的游泳池，其池水温度可按训练游泳池池水温度数值设计。 二、露天游泳池的池水温度不宜低于22℃。 第2.2.2条室内游泳池设有准备池时，其池水温度按本规范第2.2.1条的训练游泳池数值设计。 第三章给水系统 第一节系统选择 第3.1.1条游泳池应采用循环净化给水系统。 第3.1.2条当水源充沛时，游泳池可采用直流给水系统，但入池混合后的池水水质应符合本规范第 2.1.2条的规定。 注：当技术经济、社会、环境效益比较合理时，可采用直流净化给水系统。
游泳池建筑设计规范 第七章水的加热 第一节热量计算 第7.1.1条游泳池水加热所需热量，应为下列热量的总和： 一、水面蒸发和传导损失的热量； 二、池壁和池底传导损失的热量； 三、管道的净化水设备损失的热量； 四、补充水加热需要的热量。 第7.1.2条游泳池水表面蒸发损失的热量。按下式计算： Qx＝α? у（0.0174vf ＋0.0229）(Pb－Pq) A(760/B) (7.1.2) 式中 Qx——游泳池水表面蒸发损失的热量（kJ/h）； α——热量换算系数，α＝4.1868 kJ /kcal； у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）； vf ——游泳池水面上的风速（m/s），一般按下列规定采用：室内游泳池 vf ＝0.2~0.5 m/s；露天游泳池vf ＝2~3 m/s； Pb——与游泳池水温相等的饱和空气的水蒸汽分压力（mmHg）； Pq——游泳池的环境空气的水蒸汽压力（mmHg）； A——游泳池的水表面面积（m2）； B——当地的大气压力（mmHg）。 第7.1.3条游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定。 第7.1.4条游泳池补充水加热所需的热量，应按下式计算： Qb＝αqbу（tr- tb）/t （7.1.4） 式中Qb——游泳池补充水加热所需的热量(kJ/h)； α——热量换算系数，α＝4.1868(kJ /kcal； qb——游泳池每日的补充水量(L)； у——水的密度（kg/L）； tr——游泳池水的温度（℃）。按本规范第2.2.1条的规定确定； tb——游泳池补充水水温（℃）； t——加热时间（h）。 第二节加热方式和加热设备 第7.2.1条游泳池水的加热，可采用间接式加热或直接式加热方式。如采用
标准游泳池设计要求内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
标准游泳池设计要求１、国际比赛标准规格 （1）池长一般为50m，允许误差+。在池端可安装触电板调时器，（触电板规格：××，在两端池壁水面上30cm处安放。浸入水中60cm。板表面色彩鲜明并划有与池壁标志线相同的标志线。）池总长为50m，短池长度为25m，短池总长 25m，允许误差+。 （2）池宽 21m，奥运会世界锦标赛要求25m。 （3）水深水深要求≥。两端池壁自水面上30cm至水下80cm处。可在距水面不超过深以内池壁上设休息平台，台面宽10~15cm。 （4）比赛泳道每道宽，边道另加，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。 （5）出发台应居中设在每泳道中心线上，台面50cm×50cm。台面临水面前缘应高出水面50~70cm。台面倾向水面不应超过10》，并保证运动员出发时能在前方和两侧抓住台面，出发台上应设不突出池壁外的仰泳握手器，高出水面30~60cm，并有水平和垂直两种。出发台四周应有标明泳道数的号码，号码从出发方向由右至左排列。 （6）游泳池需在两侧壁安装溢水槽，以保持池水的要求尝试和排走表面浮游污物。游泳池的攀梯应嵌入池内，数量一般4~6个，其位置应不影响裁判工作。（7）水池池壁必需垂直平整，池底防滑，池面层平整光洁易于清洗。一般池壁贴白色玛赛克，池底贴白色釉面砖，泳道标志线为黑色釉面砖。 （8）游泳池的池岸宽一般出发台端池岸宽≥5m，其余池岸≥3m。正式比赛池，出发台池岸宽≥10m,其他岸宽≥5m。
泳池设计规范 （1）游泳池 人工建造的，供人们在水中以规定的各种姿势划水前进或进行活动的水池公共泳池公共游泳池的平面尺寸及水深宜符合下列要求：１平面形状宜采用矩形；２池宽按２．０～２．２ｍ的倍数设计。池长应采用５０ｍ或２５ｍ；３一座池内应分设浅水区（水深１．０～１．４ｍ）和深水区（水深大于１．４ｍ），分界处应有明显的标志。流水池水深不大于1．2m；造波池池底为斜坡时，其坡度不大于8％，且水深不大于1．8m；成人滑梯水池水深为0．8～0．9m；儿童滑梯水池水深不大于0．6m；儿童涉水池水深不大于0．6m；幼儿涉水池水深为0．25～0．3m；特殊形式的水滑梯(如上抛式)水池水深不大于1．5 m；戏水池水深不大于0．8 m应采用池岸溢流式溢水方式。应有必要的更衣室、淋浴间、卫生间、器材库、办公室、急救室、售票室等辅助设施 （2）按摩池 人工制造或建造的，利用注入空气且有一定压力的喷射水流对人体各部位进行按摩的水池。使用人数较多的水上游乐场所和游泳池等处的按摩池，宜设计土建型公共按摩池，并应符合下列要求：１池子平面形状，根据设置地点的情况，可设计成不规则几何形状；２当与非竞赛游泳池合建在一起时，功能分区应互不影响。池岸应高出水面和地面。池岸周围地面应设带格栅板的排水沟；３水力按摩座位、气泡按摩座位和气泡按摩躺位等不同功能按摩，应沿池边分区设置；４座位数量应按使用人数确定；５池内水深不得超过１．２ｍ，按摩座位水深不得超过０．７０ｍ；６当水深超过１．０ｍ时，每１５ｍ池长应设扶手一个。池子出入处水深超过０．６ｍ时，应设进出池子的台阶和扶手。水力按摩池水流系统的设计，应符合下列要求：１成品型按摩池宜采用单水流给水系统；２非成品公共按摩池，宜采用双水流给水系统；３水力按摩喷嘴的供水压力宜采用５０～１２０ｋＰａ按摩池双水流系统的设计，应符合下列要求：１池水循环过滤系统的水泵容量，应按池子给水口数量计算确定，但不得小于池水循环流量。池水循环净化装置设计应符合下列要求：１）宜采用玻璃钢石英砂压力过滤器；２）宜采用臭氧与氯相结合的消毒方式；３）宜采用电加热热水器，以保证给水与回水的温差不超过０．２５℃；４）池水宜采用池底给水、池壁回水的逆流式循环水系统。给水口与回水口的位置应保证池水循环均匀；５）宜设置均衡水池；６）池岸内壁设撇沫器，其管道系统应接至均衡水池；７）消毒加药泵应与循环水泵联锁；８）消毒剂溶液应投加在加热器之后的管道内。２水力按摩系统水泵的容量，应根据按摩喷头的数量计算确定。３水力按摩喷头布置应符合下列要求：１）水力按摩喷头不宜相对布置；２）水力按摩喷头的给水系统应采用环状管道；３）回水管的流速不得大于１．８ｍ／ｓ，给水管的流速不得大于３．０ｍ／ｓ。气泡休闲池和水力按摩池空气系统设计，应符合下列要求：１风泵的容量应根据池内设置喷气嘴的数量和气床所带孔数计算确定；２送入池内的空气应洁净，不得送入被污染的空气；按摩喷嘴延池壁设置间距宜为0.7~1m.喷嘴哎池壁上的位置宜高出座位0.2m.其进气口应高出池内水面200mm以上 （3）戏水池 人工建造的，具有较高趣味性和吸引力的玩水娱乐水池。戏水池的表面构造应圆滑，不得出现有棱角的突出物。池底应基本水平；池子应设上岸、下池的踏步；池边应设练习浮水的扶杆。戏水池的水深：儿童游泳池应为０．６ｍ，幼儿戏水池宜为０．３～０．４ｍ，两部分合建在一起时应采用栏杆分隔开；成人戏水池应为１．０ｍ。池内宜附设必要的水滑梯、水伞、水磨菇等戏水设施。当设有水滑梯时，应设置滑梯润滑用水的装置。 （4）直流式给水系统 将符合水质标准的水流，按设计流量连续不断送入游泳池或水上游乐池，然后将使用过
标准游泳池设计要求 １、国际比赛标准规格 （1）池长一般为50m，允许误差+0.03m。在池端可安装触电板调时器，（触电板规格：2.4m×0.9m×0.01m，在两端池壁水面上30cm处安放。浸入水中60cm。板表面色彩鲜明并划有与池壁标志线相同的标志线。）池总长为50m，短池长度为25m，短池总长25m，允许误差+0.02m。 （2）池宽21m，奥运会世界锦标赛要求25m。 （3）水深水深要求≥1.8m。两端池壁自水面上30cm至水下80cm处。可在距水面不超过1.2cm深以内池壁上设休息平台，台面宽10~15cm。 （4）比赛泳道每道2.5m宽，边道另加0.5m，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。（5）出发台应居中设在每泳道中心线上，台面50cm×50cm。台面临水面前缘应高出水面50~70cm。台面倾向水面不应超过10》，并保证运动员出发时能在前方和两侧抓住台面，出发台上应设不突出池壁外的仰泳握手器，高出水面30~60cm，并有水平和垂直两种。出发台四周应有标明泳道数的号码，号码从出发方向由右至左排列。（6）游泳池需在两侧壁安装溢水槽，以保持池水的要求尝试和排走表面浮游污物。游泳池的攀梯应嵌入池内，数量一般4~6个，其位置应不影响裁判工作。 （7）水池池壁必需垂直平整，池底防滑，池面层平整光洁易于清洗。一般池壁贴白色玛赛克，池底贴白色釉面砖，泳道标志线为黑色釉面砖。 （8）游泳池的池岸宽一般出发台端池岸宽≥5m，其余池岸≥3m。正式比赛池，出发台池岸宽≥10m,其他岸宽≥5m。 2、游泳池细部设计 泳道、出发台等设施的细部设计
游泳池给水排水设计规范 前言 从50年代开始，游泳池在我国已有建设，近年来迅速发展，从工程设计、运行管理、科学研究和设备制造等各方面均已积累和取得了丰富的成功经验和成果。为满足设计需要，本规范在调查研究和总结国内外经验的基础上，反复征求有关专家和单位意见，经过全国建筑给排水工程标准技术委员会审查定稿。现批准《游泳池给水排水设计规范》CECS 14：89，并推荐给有关工程建设设计单位使用。在使用过程中，请将意见及有关资料寄上海市广东路17号全国建筑给排水工程标准技术委员会（邮政编码：200002）。 中国工程建设标准化协会 1989年12月26日 第一章总则 第1.0.1条为使游泳池的给水排水设计符合游泳水质、水温、卫生要求和达到技术先进、经济合理、安全可靠、方便管理和节约用水，特制订本规范。 第1.0.2条本规范适用于新建、扩建和改建的人工建造的游泳池和跳水池的给水排水设计，但设计温泉游泳池、冲浪游泳池、医疗游泳池、水上乐园等游泳设施时，还应遵守有关规定。 第1.0.3条游泳池的给水排水设计除执行本规范外，还应遵守现行的《建筑给水排水设计规范》，以及其它有关规范或规定。 第一节水质 第2.1.1条游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求。 第2.1.2条游泳池池水的水质应符合表2.1.2的规定。 人工游泳池水质卫生标准表2.1.2
注：比赛游泳池池水水质还应符合有关规定。 第二节水温 第2.2.1条游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计： 一、室内游泳池： 1．比赛游泳池：24~26℃； 2．训练游泳池：25~27℃； 3．跳水游泳池：26~28℃； 4．儿童游泳池：24~29℃。 注：旅馆、学校、俱乐部和别墅内附设的游泳池，其池水温度可按训练游泳池池水温度数值设计。 二、露天游泳池的池水温度不宜低于22℃。 第2.2.2条室内游泳池设有准备池时，其池水温度按本规范第2.2.1条的训练游泳池数值设计。第三章给水系统 第一节系统选择 第3.1.1条游泳池应采用循环净化给水系统。 第3.1.2条当水源充沛时，游泳池可采用直流给水系统，但入池混合后的池水水质应符合本规范第2.1.2条的规定。 注：当技术经济、社会、环境效益比较合理时，可采用直流净化给水系统。 第二节充水和补水 第3.2.1条游泳池的初次充水时间，应根据使用性质和城镇给水条件确定，一般宜采用24h。但最长不宜超过48h。 第3.2.2条游泳池的补充水量，应根据游泳池的水面蒸发、排污、过滤设备反冲洗（如用池水反冲洗时）和游泳者带出等所损失的水量确定，一般可按表3.2.2的数据选用。 游泳池的补充水量表3.2.2
游泳池给水排水设计规范 1989-12-26 第一章总则 第1.0.1条为使游泳池的给水排水设计符合游泳水质、水温、卫生要求和达到技术先进、经济合理、安全可靠、方便管理和节约用水，特制订本规范。 第1.0.2条本规范适用于新建、扩建和改建的人工建造的游泳池和跳水池的给水排水设计，但设计温泉游泳池、冲浪游泳池、医疗游泳池、水上乐园等游泳设施时，还应遵守有关规定。 第1.0.3条游泳池的给水排水设计除执行本规范外，还应遵守现行的《建筑给水排水设计规范》，以及其它有关规范或规定。 第二章水质和水温 第一节水质 第2.1.1条游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求。 第2.1.2条游泳池池水的水质应符合表2.1.2的规定。
注：比赛游泳池池水水质还应符合有关规定。 第二节水温 第2.2.1条游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计： 一、室内游泳池： 1．比赛游泳池：24~26℃； 2．训练游泳池：25~27℃； 3．跳水游泳池：26~28℃； 4．儿童游泳池：24~29℃。 注：旅馆、学校、俱乐部和别墅内附设的游泳池，其池水温度可按训练游泳池池水温度数值设计。 二、露天游泳池的池水温度不宜低于22℃。 第2.2.2条室内游泳池设有准备池时，其池水温度按本规范第2.2.1条的训练游泳池数值设计。 第三章给水系统 第一节系统选择 第3.1.1条游泳池应采用循环净化给水系统。 第3.1.2条当水源充沛时，游泳池可采用直流给水系统，但入池混合后的池水水质应符合本规范第2.1.2条的规定。 注：当技术经济、社会、环境效益比较合理时，可采用直流净化给水系统。 第二节充水和补水 第3.2.1条游泳池的初次充水时间，应根据使用性质和城镇给水条件确定，一般宜采用24h。但最长不宜超过48h。 第3.2.2条游泳池的补充水量，应根据游泳池的水面蒸发、排污、过滤设备反冲洗（如用池水反冲洗时）和游泳者带出等所损失的水量确定，一般可按表3.2.2的数据选用。 注：如卫生防疫部门有规定时，还应符合卫生防疫部门的有关规定。
标准游泳池设计要求 Modified by JACK on the afternoon of December 26, 2020
标准游泳池设计要求 １、国际比赛标准规格 （1）池长一般为50m，允许误差+。在池端可安装触电板调时器，（触电板规格：××，在两端池壁水面上30cm处安放。浸入水中60cm。板表面色彩鲜明并划有与池壁标志线相同的标志线。）池总长为50m，短池长度为25m，短池总长 25m，允许误差+。 （2）池宽 21m，奥运会世界锦标赛要求25m。 （3）水深水深要求≥。两端池壁自水面上30cm至水下80cm处。可在距水面不超过深以内池壁上设休息平台，台面宽10~15cm。 （4）比赛泳道每道宽，边道另加，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。 （5）出发台应居中设在每泳道中心线上，台面50cm×50cm。台面临水面前缘应高出水面50~70cm。台面倾向水面不应超过10》，并保证运动员出发时能在前方和两侧抓住台面，出发台上应设不突出池壁外的仰泳握手器，高出水面30~60cm，并有水平和垂直两种。出发台四周应有标明泳道数的号码，号码从出发方向由右至左排列。 （6）游泳池需在两侧壁安装溢水槽，以保持池水的要求尝试和排走表面浮游污物。游泳池的攀梯应嵌入池内，数量一般4~6个，其位置应不影响裁判工作。
（7）水池池壁必需垂直平整，池底防滑，池面层平整光洁易于清洗。一般池壁贴白色玛赛克，池底贴白色釉面砖，泳道标志线为黑色釉面砖。 （8）游泳池的池岸宽一般出发台端池岸宽≥5m，其余池岸≥3m。正式比赛池，出发台池岸宽≥10m,其他岸宽≥5m。 2、游泳池细部设计 泳道、出发台等设施的细部设计 （1）泳道比赛池两端水平面处应设置嵌入池壁内的挂钩。分道线用白色圆软木、橡皮管或圆木棒制成，直径50-70mm,分道线的两端距池壁5m内全部漆成红色，使运动员到达池端前易于识别。泳道标志线国际标准。 （2）出发台出发台台面尺寸为450mm×450mm，向前倾斜约15，前沿和池边对齐，台面应作防滑处理。出发台前沿离水面300-750mm，四周应有标明泳道次序的号码。出发台还可装置供仰泳出发用的握手器。 （3）溢水槽溢水槽设在游泳池四周池壁上，以清除浮在水面上的杂物，比赛池可以只在两测设置。槽底要有倾斜坡度，使水流到排水口。溢水槽边缘厚度最好在70mm左右。 （4）攀梯及台阶攀梯设在游泳池两侧，不宜突出池壁，数量按池长决定，每隔25m可设一座。也可以用台阶代替攀梯。 （5）水下观察窗在运动员训练用的游泳池，池壁可设置水下观察窗，供教练员观察运动员的水下动作和摄影用。水下观察窗根据条件可设一个或数个。
进入了五月之后，气温从春末的20度左右，上升至了30左右，这也意味着夏天的脚步愈来愈近了。而随着高温的来袭，想必很多朋友都想去游泳池凉爽一下吧。但是，我们今天想和大家聊的并不是暑的内容，而是关于标准游泳池的设计要求。 一、国际比赛标准规格 (1)池长一般为50m，允许误差+0.03m。在池端可安装触电板调时器，(触电板规格：2.4m×0.9m×0.01m，在两端池壁水面上30cm处安放。浸入水中60cm。板表面色彩鲜明并划有与池壁标志线相同的标志线。)池总长为50m，短池长度为25m，短池总长25m，允许误差+0.02m。 (2)池宽21m，奥运会世界锦标赛要求25m。 (3)水深：水深要求≥1.8m。两端池壁自水面上30cm至水下80cm处。可在距水面不超过1.2cm深以内池壁上设休息平台，台面宽10~15cm。 (4)比赛泳道每道2.5m宽，边道另加0.5m，两泳道间有分道线，分道用浮

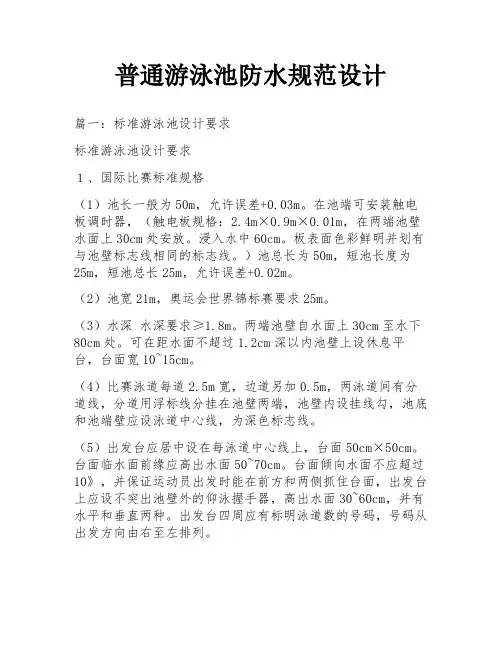

标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。 (5)出发台应居中设在每泳道中心线上，台面50cm×50cm。台面临水面前缘应高出水面50~70cm。台面倾向水面不应超过10》，并保证运动员出发时能在前方和两侧抓住台面，出发台上应设不突出池壁外的仰泳握手器，高出水面30~60cm，并有水平和垂直两种。出发台四周应有标明泳道数的号码，号码从出发方向由右至左排列。 (6)游泳池需在两侧壁安装溢水槽，以保持池水的要求尝试和排走表面浮游污物。游泳池的攀梯应嵌入池内，数量一般4~6个，其位置应不影响裁判工作。 (7)水池池壁必需垂直平整，池底防滑，池面层平整光洁易于清洗。一般池壁贴白色玛赛克，池底贴白色釉面砖，泳道标志线为黑色釉面砖。 (8)游泳池的池岸宽一般出发台端池岸宽≥5m，其余池岸≥3m。正式比赛池，出发台池岸宽≥10m,其他岸宽≥5m。 2、游泳池细部设计
园林景观及泳池设计规范及要点 【泳池景观设计规范要点】 一、泳池池体设计： 1、公共游泳池的平面形状以采用矩形为最佳，如不能采取矩形的情况下，需保障泳池周边至少有三处观察点前视能够观察到任何角落； 2、新建人工游泳池（单个池）水面面积不小于100m2，不大于800m2，客户群体对泳池需求旺盛的情况下，可以采用规划多个泳池的办法解决； 3、公共游泳池应该设计成坡底，并泳池一端为最浅端，另一端为最深端； 4、幼儿涉水池水深0.25—0.3m，儿童涉水池水深不大于0.6 m； 5、儿童涉水池宜单独设置，与公共泳池合并设置的，公共泳池最浅处水深不应大于0.6 m，并儿童池与公共泳池必须使用栏杆分隔； 6、公共泳池最浅处水深不大于0.8 m，流水游泳池水深不大于1.2 m，造波池池底为斜坡时，其坡度不大于8%，且水深不大于1.8 m； 7、公共泳池应分设浅水区（水深1.2m以下）和深水区（水深1.2m以上），分界处应有明显标志，设置浮标隔断； 8、有成人水滑梯的，水池水深为0.7—0.8m，有儿童滑梯的，水池水深不大于0.6m； 9、池壁、池底呈浅色，没有影响救生员判断的图案，水面上设有桥、有一定遮盖面积的装饰物影响救生员视线的，桥及装饰物下应有防止泳客进入的措施； 10、所有棱角及底角应为圆形，池壁应平整，池底应防滑，预埋件不应露出池底和池壁； 11、水深1.2m处的池壁水线下15cm位置预埋内陷式不锈钢环，便于系挂隔断浮标（小池无此要求）；
12、游泳池四周铺设有防滑走道，其地表面的静摩擦系数不小于0.5，游泳池与防滑走道之间设有排水沟并保障泳池溢水不会流到防滑走道。 二：辅助设施设置要求： 1、更衣室与游泳池走道中间设有强制通过式浸脚消毒池，该池长不小于2m、宽度与走道宽度相同、深0.2m，更衣室与游泳池中间的走道地表面的静摩擦系数不少于0.5； 2、入池前及便后必须经淋浴消毒，更衣室与游泳池走道中间设有强制喷淋设备，男、女各一套，每套喷头数量不少于4个，其喷头喷出的水不能进入浸脚消毒池中； 3、有分设的男、女淋浴室，淋浴室每30—40人设一个沐浴喷头，有分设的男、女更衣室，并配有存放衣物的设施，更衣柜按每2.5m2水域设置一个的标准建造，更衣室设施无锐角、利边，采用安全玻璃； 4、设有卫生间（女厕所每40人设一个便池，男厕所每60人设一个大便池和两个小便池）、器材库、办公室、急救室、售票室等设施； 5、室内、外游乐池均应有充足照明，室内采光系数为1/4—1/5，游泳池水面光照度不低于80lx，照明设备距离水面的高度不低于5m； 6、水中灯具工作电压不大于24V，其电源变压器的初、次级绕组见要采用相当于双重绝缘或加强绝缘水平的绝缘隔离，变压器初、次级间的绝缘电阻不小于7MΩ变压器绕组对金属外壳间的绝缘电阻不小于2MΩ，游泳池照明设备必须安装漏电保护器。 7、泳池管线及给回水口要求： 给水口设置： 1、形状为喇叭形，喇叭口面积不得小于连接管接面积的2倍； 2、喇叭口设置格栅护盖，成人游泳池的格栅孔隙不应大于10mm，儿童游泳池不应大于
泳池设计规范 给水口 第1条游泳池给水口的位置，应符合下列要求： 一、数量应满足循环流量的要求；二、位置应尽量满足游泳池内水流均匀、不产生涡流和死水域；三、池底配水时，应在两泳道标志线的中间均匀布置；四、池壁配水时，其间距宜采用2~3m，拐角处距另一池壁不宜超过1.5m；其深度宜在游泳池水面下0.5~1.0m处；五、跳水游泳池采用池壁配水时，应设二层给水口，且上下层给水口应错开设置。给水口距池底高度不宜小于0.5m。第2条给水口的构造， 应符合下列要求： 一、应采用喇叭口型，且不得小于连接管截面的2倍；二、应设格栅，格栅采用耐腐蚀和不变形的材料制造；三、格栅隙的水流速度，不应大于1.0m/s；四、宜有流量调节装置。 回水口 第1条游泳池回水口/（沟）的设置，应符合下列要求： 一、数量应满足循环流量的要求；二、位置应尽量使池水水流均匀循环和不发生短流； 三、溢流式循环时，应采用在池外壁的四周或两侧边设置溢流回水槽，其溢水堰必须严格水平。 第2条回水口（沟）的构造，应符合下列要求： 一、回水口面积不得小于连接管截面积的4倍； 二、顶面应设格栅盖板，格栅条的净间距，如为成人池，不得超过20mm；如为儿童池，不应超过15mm； 三、格栅孔隙的注流速度，不应超过0.5 m/s； 四、格栅盖板应采用耐腐蚀和不变形的材料制造。 第3条回水口（沟）的格栅盖板安装在游泳池底时，必须固定牢靠。
泄水口 第1条游泳池应在池底的最低处设置泄水口。如有条件，泄水口宜与回水口合并设置。 第2条泄水口应设格栅盖板，盖板表面应与游泳池底最低处表面相平。 泄水口格栅盖板的构造和材料，应符合本规范第8.2.2条和第8.2.3条的规定。 逆流水槽 第1条游泳池宜采用池岸式溢流水槽。 第2条溢流水槽的设计，应符合下列要求： 一、应沿池壁四周或两边的外侧设置，溢水堰应严格水平。 二、溢水槽宽度不得小于150mm。槽内排水管直径不得小于50mm，间距不宜大于3m。 三、池岸式溢流水槽应设置格栅盖板，其标材质应符合本规范第8.2.2条的规定。 洗净设施 浸脚消毒池 第1条浸脚消毒池应设在游泳者进入游泳池的通道内，长度不小于2m，宽度与通道宽度相同，消毒液深度不得小于0.15m。 第2条浸脚消毒池内消毒液的余氯量应为5~10mg/L。 第3条消毒液宜为连续供给和排放。如有困难时，可采用定期更换方式，但间隔时间不得超过4h。 第4条如设有强制淋浴，浸脚消毒池应设在强制淋浴之后。 第5条浸脚消毒池及其配管，应采用耐腐蚀材料。 强制淋浴和浸腰消毒池 第1条公共游泳池，宜尽量在游泳者的入口通道设置强制淋浴和浸腰消毒池。
泳池设计规范要求 一、游泳池 人工建造的，供人们在水中以规定的各种姿势划水前进或进行活动的水池公共泳池公共游泳池的平面尺寸及水深宜符合下列要求： １、平面形状宜采用矩形或不规则形状； ２、矩形池宽按２．０～２．２ｍ的倍数设计。池长应采用５０ｍ或２５ｍ； ３、一座池内应分设浅水区（水深１．０～１．2ｍ）和深水区（水深大于１．2ｍ～1.7ｍ），分界处应有明显的标志。 4、造波池池底为斜坡时，其坡度不大于8％，且水深不大于1．7m； 5、成人滑梯水池水深为0．8～0．9m； 6、儿童滑梯水池水深不大于0．6m； 7、儿童涉水池水深不大于0．6m； 8、幼儿涉水池水深为0．25～0．3m； 9、特殊形式的水滑梯(如上抛式)水池水深不大于1．5 m；戏水池水深不大于0．8 m应采用池岸溢流式溢水方式。 10、应有必要的更衣室、淋浴间、卫生间、急救室等辅助设施 二、按摩池 （一）空气按摩池 人工制造或建造的，利用注入空气且有一定压力的喷射水流对人体各部位进行按摩的水池。使用人数较多的水上游乐场所和游泳池等处的按摩池，宜设计土建型公共按摩池，并应符合下列要求：１、池子平
面形状，根据设置地点的情况，可设计成不规则几何形状； ２、当与游泳池合建在一起时，功能分区应互不影响。池岸周围地面应设带格栅板的排水沟； ３、水力按摩座位、气泡按摩座位和气泡按摩躺位等不同功能按摩，应沿池边分区设置； ４、座位数量应按使用人数确定； ５、池内水深不得超过１ｍ，按摩座位水深不得超过０．5０ｍ；６、当水深超过１．０ｍ时，每１５ｍ池长应设扶手一个。池子出入处水深超过０．６ｍ时，应设进出池子的台阶和扶手。 （二）水力按摩池 水力按摩池水流系统的设计，应符合下列要求： １、成品型按摩池宜采用单水流给水系统； ２、非成品公共按摩池，宜采用双水流给水系统； ３、水力按摩喷嘴的供水压力宜采用５０～１２０ｋＰａ按摩池双水流系统的设计，应符合下列要求：池水循环过滤系统的水泵容量，应按池子给水口数量计算确定，但不得小于池水循环流量。 三、戏水池 人工建造的，具有较高趣味性和吸引力的玩水娱乐水池。戏水池的表面构造应圆滑，不得出现有棱角的突出物。池底应基本水平；池子应设上岸、下池的踏步；池边应设练习浮水的扶杆。戏水池的水深：
游泳池给水排水设计规 1989-12-26 第一章总则 第1.0.1条为使游泳池的给水排水设计符合游泳水质、水温、卫生要求和达到技术先进、经济合理、安全可靠、方便管理和节约用水，特制订本规。 第1.0.2条本规适用于新建、扩建和改建的人工建造的游泳池和跳水池的给水排水设计，但设计温泉游泳池、冲浪游泳池、医疗游泳池、水上乐园等游泳设施时，还应遵守有关规定。 第1.0.3条游泳池的给水排水设计除执行本规外，还应遵守现行的《建筑给水排水设计规》，以及其它有关规或规定。 第二章水质和水温 第一节水质 第2.1.1条游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求。 第2.1.2条游泳池池水的水质应符合表2.1.2的规定。
注：比赛游泳池池水水质还应符合有关规定。 第二节水温 第2.2.1条游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计： 一、室游泳池： 1．比赛游泳池：24~26℃； 2．训练游泳池：25~27℃； 3．跳水游泳池：26~28℃； 4．儿童游泳池：24~29℃。 注：旅馆、学校、俱乐部和别墅附设的游泳池，其池水温度可按训练游泳池池水温度数值设计。 二、露天游泳池的池水温度不宜低于22℃。 第2.2.2条室游泳池设有准备池时，其池水温度按本规第2.2.1条的训练游泳池数值设计。 第三章给水系统 第一节系统选择 第3.1.1条游泳池应采用循环净化给水系统。 第3.1.2条当水源充沛时，游泳池可采用直流给水系统，但入池混合后的池水水质应符合本规第2.1.2条的规定。 注：当技术经济、社会、环境效益比较合理时，可采用直流净化给水系统。 第二节充水和补水 第3.2.1条游泳池的初次充水时间，应根据使用性质和城镇给水条件确定，一般宜采用24h。但最长不宜超过48h。 第3.2.2条游泳池的补充水量，应根据游泳池的水面蒸发、排污、过滤设备反冲洗（如用池水反冲洗时）和游泳者带出等所损失的水量确定，一般可按表3.2.2的数据选用。 注：如卫生防疫部门有规定时，还应符合卫生防疫部门的有关规定。
标准游泳池长50米，宽21米，奥运会世界锦标赛要求宽25米，另外还有长度只有一半即25米的游泳池称为短池。水深大于1.8米。有8个泳道，每道宽2.5米，边道另加0.5米，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。出发台应居中设在每泳道中心线上，台面50厘米×50厘米。台面临水面前缘应高出水面50至70厘米，台面倾向水面不应超过10度。游泳池的池岸宽一般出发台端不小于5米，其余池岸不小于3米。正式比赛池，出发台池岸宽不小于10米，其他岸宽不小于5米.北京恒康桑拿泳池设备有限公司https://www.doczj.com/doc/0213230780.html, 第一章总则 第1.0.1条为使游泳池的给水排水设计符合游泳水质、水温、卫生要求和达到技术先进、经济合理、安全可靠、方便管理和节约用水，特制订本规范。 第1.0.2条本规范适用于新建、扩建和改建的人工建造的游泳池和跳水池的给水排水设计，但设计温泉游泳池、冲浪游泳池、医疗游泳池、水上乐园等游泳设施时，还应遵守有关规定。 第1.0.3条游泳池的给水排水设计除执行本规范外，还应遵守现行的《建筑给水排水设计规范》，以及其它有关规范或规定。 第二章水质和水温 第一节水质 第2.1.1条游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求。 第2.1.2条游泳池池水的水质应符合表2.1.2的规定。人工游泳池水质卫生标准表2.1.2注：比赛游泳池池水水质还应符合有关规定。 第二节水温 第2.2.1条游泳池的池水温度，可根据游泳池的用途，按下列数值进行设计：一、室内游泳池：1．比赛游泳池：24~26℃；2．训练游泳池：25~27℃； 序号项目标准 1PH 值6．5~3.5 2浑浊度不大于5度，或站在游泳池两岸能看清水深1.5m 的池底四、五泳道线3耗氧量不超过6mg/L 4尿素不超过2.5mg/L 5余氯游离余氯：0.4~0.6mg/L 化合性余氯：1.0mg/L 以上6细菌总数不超过1000/ml 7总大肠菌群不得超过18个/L 8 有害物质 参照《工业企业设计卫生标准》（TJ36-79）中地面水水质卫生标准执行
游泳池给水排水设计规范（2）(2009-2-10 14:56:05) 分类：泳池的基础知识标签：游泳池规范| 第七章水的加热 第一节热量计算 第7.1.1条游泳池水加热所需热量，应为下列热量的总和： 一、水面蒸发和传导损失的热量； 二、池壁和池底传导损失的热量； 三、管道的净化水设备损失的热量； 四、补充水加热需要的热量。 第7.1.2条游泳池水表面蒸发损失的热量。按下式计算： Qx＝α·у（0.0174vf ＋0.0229）(Pb－Pq) A(760/B) (7.1.2) 式中Qx——游泳池水表面蒸发损失的热量（kJ/h）； α——热量换算系数，α＝4.1868 kJ /kcal； у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）； vf ——游泳池水面上的风速（m/s），一般按下列规定采用：室内游泳池 vf ＝0.2~0.5 m/s；露天游泳池vf ＝2~3 m/s； Pb——与游泳池水温相等的饱和空气的水蒸汽分压力（mmHg）； Pq——游泳池的环境空气的水蒸汽压力（mmHg）； A——游泳池的水表面面积（m2）； B——当地的大气压力（mmHg）。 第7.1.3条游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳池水表面蒸发损失热量的20%计算确定。 第7.1.4条游泳池补充水加热所需的热量，应按下式计算： Qb＝αqbу（tr- tb）/t （7.1.4） 式中Qb——游泳池补充水加热所需的热量(kJ/h)； α——热量换算系数，α＝4.1868(kJ /kcal； qb——游泳池每日的补充水量(L)； у——水的密度（kg/L）； tr——游泳池水的温度（℃）。按本规范第2.2.1条的规定确定； tb——游泳池补充水水温（℃）； t——加热时间（h）。 第二节加热方式和加热设备 第7.2.1条游泳池水的加热，可采用间接式加热或直接式加热方式。如采用直接式加热方式，应有降噪和保证游泳池水水温均匀的措施。 在有条件的地区，可采用太阳能加热方式。 第7.2.2条游泳池水初次加热的时间，应根据使用要求，当地能源条件和热负荷关系等因素确定，一般宜采用24~48h。 第7.2.3条加热设备应根据能源条件、游泳池水初次加热时间和正常使用时补充水的加热等情况，综合进行技术经济比较确定，并应符合下列要求： 一、加热设备不宜少于2台； 二、加热设备应装设温度自动调节装置； 三、如为汽水快速热交换器，游泳池水从管内通过，热媒从管间通过。 第7.2.4条加热设备的进出水管口的温差，按下式计算：
