建筑识图考试卷
专业姓名得分
一、选择题(每小题1分，共25题)
1．投影方向垂直于投影面时，所作出形体的平行投影称为( )
A斜投影B中心投影C正投影D平行投影
2．用两个或两个以上相交的剖切面剖切形体，所得到的剖面图为( )
A阶梯剖面图B展开剖面图C分层剖面图D局部剖面图
3．在组合形体尺寸标注上表示各基本形体之间相对位置的尺寸，称( )
A定位尺寸B定形尺寸C总体尺寸D外形尺寸
4．建筑详图所画的节点部位，应在有关的建筑平、立、剖面图中绘出( )
A索引符号B详图符号C详图名称D详图编号
5．φ8@200中的200表示( )
A相等中心距符号B相等钢筋中心距C钢筋长度D钢筋数量
6．索引符号中的5是表示( )
A标准详图编号B图纸编号C详图的编号D标准图册编号
7．某研究所办公楼底层平面图中，～轴线尺寸是( )
A 2400
B 2100
C 2300
D 1200
8．某研究所办公楼底层平面图中，大门入口处面向( )
A北B西C东D南
9．某研究所办公楼底层平面图中，外墙的厚度为( )
A 620
B 370
C 490
D 240
10．某研究所办公楼背立面图中表示淡黄色涂料线叫( )
A指引线B对称线C引出线D索引线
l1．某研究所办公楼左立面图中花池标高为( )
0．300 0．150 -0．600 0．450
A B C D
12．某研究所办公楼楼梯剖面图中办公室门洞高为( )
A 3000
B 2500
C 2700
D 2800
13．构件代号XSB-I中XSB表示( )
A现浇钢筋混凝土板B空心板C槽形板D屋面板
14．光圆钢筋的符号用( )表示
A B C D
15．GLA9·3-5中GL表示( )
A圈梁B过梁C预制梁D横梁
1
16．在现浇板的配筋图上②φ8@280中的②表示( )
A轴线编号B钢筋编号C钢筋数量D现浇板代号17．YKBII 51·6 B-4中，51·6是表示( )
A板的构造尺寸B板的实际尺寸C板的标志尺寸D板的理论尺寸18．楼梯结构平面布置图中11×290=3190中290表示( )
A梯踏步高度B踏步级数C踏步宽度D踏步的宽度数
19．给排水燃气工程图中JL-3中JL表示( )
A排水立管B给水立管C消防立管D燃气立管
20．供电系统图中3N-50HZ380VBX-500V(3×16+1×lO)SC40-WC中16表示( )
A钢管直径B进户线电流
C进户线截面为16mm2的铜线D进户导线
21．内视符号中的A是表示( )
A标准图号B投影面编号C平面布置图编号
22．P135顶棚平面图中的大餐厅顶棚有两个选级吊顶，二级标高分别是( )
A 2．90m 和3．10m
B 2．80m和3．OOm
C 2．90m和3．20m
23．室内供暖工程图包括( ) ：
A平面图、系统图和详图B平面图、系统图、详图及文字说明
C平面图、立面图和详图
24．通风可分为( )
A自然通风和机械通风B机械通风和局部机械通风
C机械排风和机械通风
25．P189图8-10听音教室空调平面图中编号为10的弯头是( )
A HG-35
B 630×630 B HG-35 400×320
C HG-35B 800×400
二、是非题
1．正投影法是绘制建筑施工图的重要图示方法…………………………( )
2．图样中的尺寸由尺寸线、尺寸界线、尺寸数字和尺寸起止符等四部分组成…………………………………………………………………………( )
3．平面图采用正投影法绘制，它是房屋的水平全剖面图………………( )
4．用假想的剖切平面剖切形体，只画出剖切面切到部分的图形叫做剖面图…………………………………………………………………………( )
5．建筑施工图中标高的尺寸标准是用厘米表示…………………………( )
6．建筑立面图是剖面图……………………………………………………( )
7．结构平面图中IYKB-2中的YKB表示普通钢筋混凝土空心板………( )
8．给排水管道系统图通常采用剖面图方式表示…………………………( )
9．建筑详图是建筑平、立、剖面图的补充，是建筑施工图的重要组成部分……………………………………………………………………………( )
10．平面图上横向定位轴线编号是采用阿拉伯数字表示………………( )
11．建筑总平面图是表明新建房屋所在基地范围内的总体布置………( )
2
12．建筑平面图的比例若为100～200时可画简化的材料图例…………( )
13．窗扇的开启线用细实线画出时表示窗扇的开启方向是向里开……( )
14．1500②2φ16L=1700中的1700表示配筋的下料尺寸………………( )
15．室内给水系统中，除生活给水系统外还包括消防给水系统和生产给水系统…………………………………………………………………………( )
16．建筑尺寸主要分为外部尺寸和内部尺寸………………………………( )
17．建筑装饰平面图包括平面布置图和顶棚平面图………………………( )
18．任何电路都必须构成其闭合回路………………………………………( )
19．接闪电比较常用的是避雷针和避雷带…………………………………( )
20．管内所穿导线总面积(包括导线外表)不应超过管孔面积的50％……( )
三、填空题
1．三面投影图的关系是：，，。
2．组合形体的尺寸分为，和三种。
3．当直线与平面平行于投影面，其投影反映、。
4．平行于轴测投影面的平面图形，在轴测图中反映。
5．建筑施工图包括总平面、，，，。
6．第一道尺寸是表示，等的尺寸。
7．房屋中的楼梯是由，和等组成。
8．全部用钢筋混凝土构件承重的结构称为。
9．建筑物用砖墙承重，屋面、楼面、楼梯用钢筋混凝土板和梁构成，这种结构称为。lO．基础图通常包括和。
11．钢筋混凝土梁构件详图包括钢筋混凝土梁的立面图、和。
12．建筑装饰平面图包括和。
13．室内给水、排水系统图，是用画的立体图，它用作施工的基本
图。
14．空调系统可分为集中式和局部式系统，按所用介质可分为系统、系统、系统和系统。15．电气系统图有系统图、系统图、系
统图和系统图等。
16．建筑装饰立面图包括和
17．建筑装饰详图包括详图和详图。
18．建筑装饰尺寸中，要分清其中的、和。
19．一个电路的组成包括四个基本要素、、
和。
20．防雷工程图由有装设接闪电和引下线的、与
组成。
3
四、简答题
(一)试述房屋施工图的种类和简称。
(二)简述总平面图上的标高和建筑平面图上的标高的区别。
(三)剖面图有哪几种?
(四)楼梯结构详图由哪些图纸组成?
4
(五)室内给水、排水、燃气系统由哪几个部分组成?
五、识图题
1．将下列图例的名称填写在图下的横线上
a. b. c. d.
e. f. g. h.
i. j. k. l.
2．将下列符号的名称、数字及字母的意义填写在横线上
符号名称，5表示。
符号名称，2表示。
符号名称，1表示。
4YKB-2中4表示，YKB表示。
5
3．补全投影图中所缺的图线
4．将形体的V面投影改为半剖面图
5．作出建筑形体的1-1，2-2，3-3断面图
六、综合题
1．阅读附录某中学实验楼建筑施工图，请回答下列问题
①．该实验楼的朝向为，按轴线编号左侧立面图为立面图。
②．该实验楼的总长为m，总宽为m。
③．语音教室的开间为，进深为。
6
④．按轴线计算语音教室的面积为M2。
⑤．室外地坪相当于绝对标高4．17，则室内一层地面±0．000的绝对标高为。
⑥．室内外的高差为mm，外墙厚为mm。
⑦．M-1外的台阶有级踏步，踏步高mm，最前踏步离花坛边的距离为
500mm。
⑧．该实验楼最高处的标高为，最高处离地面是m。
⑨．内墙面的具体做法表示在建施——。
2．根据教材附录某中学实验楼结构施工图，填写下列空格
①．结施-2基础断面图中，2-2断面基础大方脚宽度高度，大方脚
离地面的高度。JQL-1中的受力筋与架力筋是，共有根，
JQL-1梁的厚度。
②．结施-3，JL-1中编号为①的钢筋采用，Z-I下的基础J-1的
配筋采用双向，J-1下面的垫层为，结施-4 Z-3的竖
向钢筋采用
③．结施-5在二层楼面型号为YKBII39．6A-4共有块，其中结施-6 L-1的受
力钢筋采用，共有，画出L-I的断面简图。
④．结施-5中XB-1的受力钢筋为，分布钢筋采用，板
厚为，该板的板底标高是米。其中长度为400的φlO@150的钢
筋放置在现浇板XB-1中的位置是。该处采用现浇板的原因
是。
⑤．结施-6中，L-1梁中的受力筋采用、，它们的下料尺寸
、，L-5梁是根二跨的。它的加密区箍筋为，
非加密区的箍筋为。
⑥．结施-7 TB-1中的TB表示，它的受力筋，分布筋，
构造筋。
3．根据教材附录某中学实验楼设备施工图，填写下列空格
①．水施1 PL-2、PL-1的排水线路用线表示，平面图中的Ο表示
，水施-4系统图中，排水立管管径，进水引入管管径
。
②．水施-4给水管采用的材料是，排水管采用的材料是。
③．暖施-1、暖施-2、暖施-3中供暖水管用线表示，回水管用线
表示。暖施-4中暖气片用的20，16，15分别表示。表示
。
④．电施-1中WP-BV-5×1O-SC40-FC中的BV表示，5×10分别表示为、。电施-3中AL-550×700×200表示，
BV-5×16-SC40-WC中WC 。
⑤．该实验楼的供暖方式为，暖施-4中的采暖系统图是采用
了方法绘制。
⑥．电施-2中一层照明平面图中的AL1是，W1W2W3W4分别表示，化学实验室与语音教室中的二管日光灯共有盏。电施-5中E4CB320CE 为，AL1中W1的BV-2．5mm2表示。

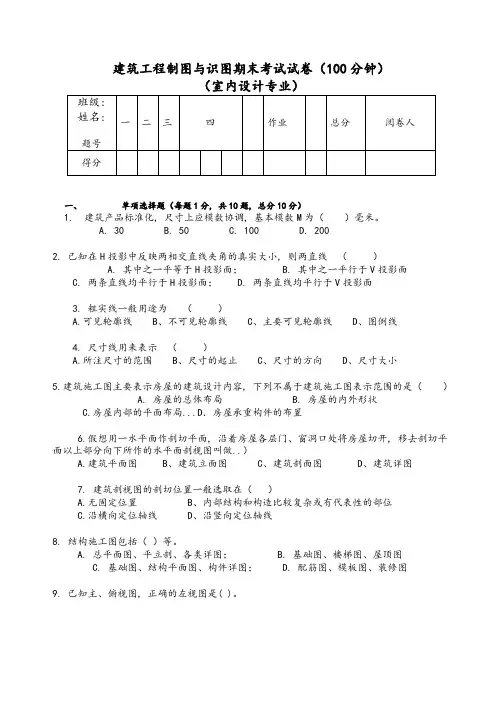

建筑制图与识图期末考试试卷 学院：专业：班级：姓名：学号： 一、填空题（每题3分，共30分） 1、房屋施工图由于专业分工的不同，分为__________,__________和__________。 2、在结构施工图中，除标高以米为单位外，其余尺寸以______为单位。 3、根据投射方式的不同，投影法一般可分为__________和__________。 4、建筑立面图的命名方式有：__________,__________和__________三种。 5、尺寸包括四个要素：___________，__________,__________和__________。 6、按直线与三个投影面之间的相对位置，可分为：__________,__________和__________。 7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、____________。 8、房屋按照使用性质的不同，通常可分为__________,__________和__________三大类。 9、建筑设计一般分为__________和__________两个阶段。 10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、______、______、______。 二、单项择题（每小题2分，共10分） 1、在1:10000的建筑图纸上1毫米表示实际是多长（）。 A．1米 B.10米 C. 100米 D. 1000米 2、三个投影面展开时，保持不变的是（）。 A. V投影面 B. H投影面 C. W投影面 D. 无法确定 3、试判断下面直线是侧垂线的是（）。 A．A（10，15，20）B（10，20，15）B. C(10,15,20) D(10,15,30)
自贡职业技术学校2011—2012学年第二学期 《建筑识图》试题(A卷) 考试时间:120分钟考试形式:闭卷 考卷适用班级:11建筑1.2.3.班 班级_________ 学号________ 姓名_________ 1·、图纸目录·设计总说明（即首页）·建筑施工图（建施__）、、结构施工图（结施）：设备施工图（设 施_）。 2·M，两位； _MM_______为单位； M 为单位。 3、开间，大写阿拉伯数字，；纵向定位轴线应用于建筑物进深， 4、平面图，结构详图，基础图。 5、粗实线；看到的构配件用中粗实线；被挡住的构 配件轮廓用虚线。 6、写出下列常用构件的代号名称：M 门、C 窗、MC 门连窗、J 基础、Z 柱、GL 过梁。 7.、E号轴线之后附加的第2 8. 、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸，轴线尺寸， 细部尺寸。 9. 在结构施工图上：4根直径为22的二级钢 4 Φ 22 ；加密 区间距为100，非加密区间距为200，直径为10的一级钢φ10 100/200 。 10. 、建筑平面图、立面图、剖面图 二．选择题（20分,每小题2分） 1·L7(8B)表示（ B ） A、7号非框架梁，8跨，其中两跨为悬挑梁 B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内 C、7号连梁，8 跨，其中两跨为悬挑梁 D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨 2、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ）
A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250 B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250 C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500 D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250 3.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（ A ） A、2Φ25+2Φ12 B、2Φ25+(2Φ12) C、2Φ25；2Φ12、 4.下列叙述正确的是( B ) A.G2φ12 表示梁两侧的抗扭钢筋，每侧一根φ12。 B. G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 C. N2Φ22 表示梁两侧的构造钢筋，每侧一根Φ22。 D. N4Φ18 表示梁两侧的抗扭钢筋，每侧四根Φ18。 5. 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有（ A ） A.两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 B. 两排钢筋，上排筋为2Φ25，不伸入支座，下排筋5Φ25，全部伸入支座。 C.两排钢筋，上排筋为2Φ25+ 3Φ22（-3），下排筋5Φ25。 D.两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，也伸入支座。下排筋 5Φ25，通长布置。 6. 悬挑构件的主筋布置在构件的( B ). A、下部 B、上部 C、中部 D、没有规定 7.。钢筋混凝土梁中的弯起筋弯起角度一般为( C ). A、30度 B、45度 C、45度和60度 D、60度 8. 、绝对标高是从我过( A )平均海平面为零点，其他各地的标高都以它作为标准。 A、青岛的黄海 B、舟山的东海 C、天津的渤海 D、西沙的南海 9.为了图面的美观，立面图中对各部分的线型做了相应的规定。 建筑物的最外轮廓线( C ) A. 特粗实线 B.粗实线 C. 中实线 D. 细实线 10. 基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( C )反映出来。B A、基础平面图 B、基础剖面图 C、基础详图 D、总平面图
建筑制图与识图期末考试试卷（B ） 一、填空： 1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____ 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高 都以_______为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ _______________________________________________________等_情况。《国家 制图标准》规定：总平面图的常用比例应为_________，________，________。 3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____ 表示，高层用________表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达 __________________________________________________________________。__ 5、立面图中用加粗实线表示___________，用粗实线表示_______________。 6 、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的较复杂的部位,如通过__________________________________等_部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 7、结构施工图主要表达结构设计的内容，它是表示建筑物________________ ___________________的布置、形状、大小、材料、构造及其相互关系的图样。 结构施工图一般有___________________________________________________。_ 8、由混凝土和钢筋两种材料构成的构件，称为__________构件。钢筋按其强度 和品种分为不同等级，其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______。 9、钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有 _ ______ ___ _ _ _ _ ___ _ _______10、建筑结构按使用的材料不同，可分为___________、__________、___________。 11、为了保护钢筋、防止锈蚀、防火，及加强钢筋与混凝土的粘结力，在构件中 的钢筋的外面要留有保护层。梁、柱的保护层最小厚度为_________，板和墙的 保护层厚度为_________，且不应小于受力筋的__________。 12、钢屋架的结构详图是表示__________________________________________ 的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。 二、简答题： 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？一般适用于什么情况？ 3、何为建筑详图？建筑详图有哪几种常用图样？ 4、剖面图与断面图有何不同？ 三、画出1-1剖面图（15分）
《建筑识图与构造》试题
题号
一
二
三
四
五
六
总分
总分人
分数
40
15
10
10
10
15
100
得分
一、单项选择题（每小题 2 分，共 40 分。从每小题四个备选答案中，选出一个正确答案，并将正确 答案的代号填入题干的括号内）。
1、一套建筑施工图中剖面图的数量、剖切位置、剖视方向应在（ ）中查阅。
A、总平面图
B、底层平面图
C、标准层平面图
D、正立面图
2.土建图中，材料图例
表示(
)
A、自然土
B、混凝土
C、钢筋混凝土
D、天然石料
3. 如图 1-1 所示，AB 直线在三投影面体系中的空间位置为（ ）。
A、//H
B、⊥V
C、//W
D、一般
4. 如图 1-2 所示，直线 EF 是（ ）。
A.水平线
B.正平线
C.侧平线
D.侧垂线
a〞 b〞
a
b
图 1-1
图 1-2
5.如图 1-3 所示，平面图形是（ ）。
A.正平面
B.正垂面
C.侧垂面
D.铅垂面
图 1-3
6.如图 1-4 所示，平面图形是（ ）。
A.正平面 C.侧垂面
B.正垂面 D.一般位置平面
图 1-4
6.在图 1-5 中，已知形体及表面上 K 点的 V、H 投影，判其正确 的侧面投影为（ ）
K'
K'' K''
K''
K''
A
B
C
D
图 1-5
7、如图 1-6 所示形体及其表面的点 K 的正确的 W 面投影是（ ）
k'
k''
k''
k''
(k'')
A
B
C
D
k
图 1-6
2021年建筑制图与识图知识考试题库及答案（完 整版） （一）单选题（30道题） （易）1、我国建筑统一模数中规定的基本模数为（ C ）。 A、10mm B、50mm C、100mm D、200mm （易）2、A0图纸幅面为（ A ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）3、A1图纸幅面为（ B ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）4、A2图纸幅面为（ C ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）5、A3图纸幅面为（ D ）㎜。 A、841×1189 B、594×841 C、420×594 D、297×420 （易）6、在三面投影体系中，同一形体体的三个投影图之间具有( D )关系。 A、相类似 B、比例 C、不确定 D、三相等（中）7、在三投影面体系中，形体的（ A ）是指形体上最左和最右两点之间平行于0X轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C （中）8、在三投影面体系中，形体的（ B ）是指形体上最前和最后两点之间平行于0Y轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C
（中）9、在三投影面体系中，形体的（ C ）是指形体上最上和最下两点之间平行于0Z轴方向的距离。 A、长度 B、宽度 C、高度 D、A＋B＋C （中）10、平行于V投影面而倾斜于H、W投影面的直线称为（ A ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）11、平行于H投影面而倾斜于V、W投影面的直线称为（ B ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）12、平行于W投影面而倾斜于H、V投影面的直线称为（ C ）。 A、正平线 B、水平线 C、侧平线 D、一般位置线（中）13、正平面必然垂直于( A )。 A、W、H面 B、W、V面 C、V、H面 D、V面 （中）14、平行于H面，同时垂直于V、W投影面的平面称为（ A ）。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（中）15、平行于V面，同时垂直于H、W投影面的平面称为（ B ）。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（中）16、平行于W面，同时垂直于H、V投影面的平面称为( C )。 A、水平面 B、正平面 C、侧平面 D、投影面平行面（难）17、楼梯的梯段长度是指（ B ）。 A、梯段倾斜的长度 B、梯段水平投影的长度 C、梯间净空长度 D、梯段踏步宽的总和 （难）18、半砖墙实际厚（ A ）㎜。 A、115 B、178 C、240 D、370
建筑识图考试卷 专业姓名得分 一、选择题(每小题1分，共25题) 1．投影方向垂直于投影面时，所作出形体的平行投影称为( ) A斜投影B中心投影C正投影D平行投影 2．用两个或两个以上相交的剖切面剖切形体，所得到的剖面图为( ) A阶梯剖面图B展开剖面图C分层剖面图D局部剖面图 3．在组合形体尺寸标注上表示各基本形体之间相对位置的尺寸，称( ) A定位尺寸B定形尺寸C总体尺寸D外形尺寸 4．建筑详图所画的节点部位，应在有关的建筑平、立、剖面图中绘出( ) A索引符号B详图符号C详图名称D详图编号 5．φ8@200中的200表示( ) A相等中心距符号B相等钢筋中心距C钢筋长度D钢筋数量 6．索引符号中的5是表示( ) A标准详图编号B图纸编号C详图的编号D标准图册编号 7．某研究所办公楼底层平面图中，～轴线尺寸是( ) A 2400 B 2100 C 2300 D 1200 8．某研究所办公楼底层平面图中，大门入口处面向( ) A北B西C东D南 9．某研究所办公楼底层平面图中，外墙的厚度为( ) A 620 B 370 C 490 D 240 10．某研究所办公楼背立面图中表示淡黄色涂料线叫( ) A指引线B对称线C引出线D索引线 l1．某研究所办公楼左立面图中花池标高为( ) 0．300 0．150 -0．600 0．450 A B C D 12．某研究所办公楼楼梯剖面图中办公室门洞高为( ) A 3000 B 2500 C 2700 D 2800 13．构件代号XSB-I中XSB表示( ) A现浇钢筋混凝土板B空心板C槽形板D屋面板 14．光圆钢筋的符号用( )表示 A B C D 15．GLA9·3-5中GL表示( ) A圈梁B过梁C预制梁D横梁 1 16．在现浇板的配筋图上②φ8@280中的②表示( ) A轴线编号B钢筋编号C钢筋数量D现浇板代号17．YKBII 51·6 B-4中，51·6是表示( ) A板的构造尺寸B板的实际尺寸C板的标志尺寸D板的理论尺寸18．楼梯结构平面布置图中11×290=3190中290表示( ) A梯踏步高度B踏步级数C踏步宽度D踏步的宽度数
《建筑识图》题库及答案 一、单项选择题：（共100题，每题1分。每题只有一个被选最 符合题意，请将它选出并填入括号） 1．国标中规定施工图中水平方向定位轴线的编号应是（） A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（） A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上 3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。 A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（） A朝下，朝左为外开B) 朝上，朝右为外开 C)朝下，朝右为外开D) 朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以（）为单位。 A)以米为单位B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用（） A)8mm B) 10mm C) 6mm D)14mm 8. 总平面图中用的风玫瑰图中所画的实线表示（） A)常年所剖主导风风向B) 夏季所剖主导风风向 C) 一年所剖主导风风向D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（） A)底层平面图中B) 二层平面图中 C) 顶层平面图中D)中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（） A)都以室首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（） A)一个梯段的步级数B) 该层至上一层共有的步级数 C) 该层至顶层的步级数D) 该层至休息平台的步级数 12. 与建筑物长度方向一致的墙，叫（） A)纵墙B) 横墙C) 山墙D) 墙 13. 施工图中标注的相对标高零点±0.000是指（） A)附近黄海平均海平面B) 建筑物室外地坪 C) 该建筑物室首层地面D) 建筑物室外平台14. 计算室使用面积的依据是（） A)轴线到轴线间尺寸B) 墙外皮到墙外皮 C) 墙皮到墙皮D) 开间乘以进深 15. 建筑物的层高是指（） A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚 C) 室地坪减去室外地坪高差D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指（） A)墙的中心线B) 墙的对称中心线 C) 不一定在墙的中心线上D) 墙的偏心线 17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.800 18. 结施中常用的构件代号DL是表示（） A)地梁B) 吊车梁C) 大梁D)吊梁 19. 楼梯的踏步数与踏面数的关系是（） A)踏步数= 踏面数B) 踏步数-1= 踏面数 C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数 20. 房间的开间方向的尺寸是指（） A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸 C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸 21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面 1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m 22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽 23. 建筑平面图的形成是（） A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图 24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层 26. 施工图中总平面图常用的比例为（） A)1：100 B) 1：200 C) 1：500 D) 1：50 27. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线 为A -E,朝向是座北朝南，则立面图E-A轴应为（） A)西立面图B) 东立面图C) 南立面图D) 北立面图 28. 施工图中的比例表示是指（） A)图线：线型B) 实物：图形C) 图形：D) 图形：线型 29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图C) 平、立面图、详图D) 详图 30. 钢筋混凝土构件中的钢筋的保护层是指（） A)钢筋的皮至构件表面B) 钢筋的中心至构件表面 C) 钢筋的外皮至构件表面D) 钢筋的皮至构件皮 专业资料
《建筑识图》题库 一、单项选择题 1、给水排水工程图常用代号图例中“——J——”表示（ C ）。 A、废水管 B、污水管 C、生活给水管 D、热水给水管 2、给水排水工程图“——RJ——”表示（ A ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 3、给水排水工程图“——W——”表示（ C ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 4、给水排水工程图“——F——”表示（ B ）。 A、热水给水管 B、废水管 C、污水管 D、生活水管 5、绝对标高是从我国（ A ）平均海平面为零点，其他各地的标高都以它作为标准。 A、青岛的黄海 B、舟山的东海 C、天津的渤海 D、西沙的南海 6、建筑施工图上一般注明的标高是（ B ）。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 7、建筑工程图中尺寸单位，总平面图和标高单位用（ C ）为单位。 A、mm B、cm C、m D、km 8、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是（ A ）。 A、mm B、cm C、m D、km 9、下列叙述中不正确的是（ C ）。 A、3%表示长度为100.高度为3的坡度倾斜度 B、指北针一般画在总平面图和底层平面图上 C、总平面图中的尺寸单位为毫米，标高尺寸单位为米 D、总平面图的所有尺寸单位均为米，标注至小数点后二位 10、下列立面图的图名中错误的是（ A ）。 A、房屋立面图 B、东立面图 C、⑦-----①立面图 D、A-----F立面图 11、描述建筑剖面图，下列说法正确的是（ C ） A、是房屋的水平投影 B、是房屋的水平剖面图 C、是房屋的垂直剖面图 D、是房屋的垂直投影图 12、主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C ）。 A、建筑平面图 B、建筑立面图 C、总平面图 D、功能分区图 13、建筑物的相对标高为3.900,相当于绝对标高9.600，那么相对标高为-9.600处的绝对标高为（ D ）。 A、-9.600 B、5.700 C、±0.000 D、-3.900 -9.6+(9.6-3.9)=-3.9 14、主要表明建筑物的外部形状、内部布置、装饰等的是（ B ）。 A、结构施工图 B、建筑施工图 C、设备施工图 D、构件详图 15、建筑剖面图的剖切符号标注在（ C ）上。 A、立面图 B、标准层平面图 C、底层平面图 D、顶层平面图 16、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ D ）。 A、房屋的总体布局 B、房屋的内外形状 C、房屋内部的平面布局 D、房屋承重构件的布置 17、在建筑施工图中，标高单位为（A ） A、米 B、分米 C.、厘米D、毫米 18、结构施工图包括（C ）等。 A、总平面图、平立剖、各类详图 B、基础图、楼梯图、屋顶图 C、基础图、结构平面图、构件详图 D、配筋图、模板图、装修图 19、楼层建筑平面图表达的主要内容包括（ A ）
广东建设职业技术学院 2009～2010学年第一学期期末考试卷 《建筑制图与识图》必修课程（闭卷）（B卷）班级工业与民用建筑09(4)姓名学号 一、填空题：（每空1分，共18分） １. A3图纸的幅面（b×l）为。 2. 建筑立面图、剖面图中的标高以为单位，取小数点后位。 ３.剖面图的投射方向线用表示，长度mm。 ４. 指北针用_______线绘制,圆的直径为________，指针尖为_____向，指针尾部宽为_____毫米。 ５. 建筑施工图中，索引符号直径mm。 ６. 一套完整的建筑施工图包括、、、和、 7.定位轴线应采用________线绘制，轴线圆的直径应为_____，且圆应采 用_________线绘制。 二、图形标注。（共20分） 已知一建筑立面图底稿，两端定位轴线编号是1和4，室内外高差为0.45M, 窗台距室外地面高1.45M,窗自身高1.8M,挑檐顶面距室外地坪3.9M,挑檐厚200MM，请在立面图中注明：
1.房屋两端轴线的编号（每空2分，共4分） 2.室外地坪、窗台和窗顶面、挑檐顶面、底面的标高（每空2分，共10分） 3.引出线所指图线应采用的线宽（每空2分，共4分） 4.注出图名（2分） 三、单项选择题(每题的备选答案中只有一个符合题意，请将它选择出填入括号内)（每小题3分，共9分） １．根据三面投影，选择正确的轴测投影图。（）
(B) ２.根据两面投影图，选择水平投影（） (A)(B)(C)(D) 3．根据两面投影，选择水平投影图。（） (A)(B)(C)(D) 四、作图题（保留作图过程的辅助线）（共18分） 1、作出A（6，4，4）、B（4，3，2）的三面投影（每点1分，共6分）
《建筑制图与识图》期末试卷 一、单选题（选择题共80小题，判断题共20道，每小题0.5分,共50分） 1、制图国家标准规定，字母写成斜体时，字头向右倾斜，与水平基准成（）。 A、120° B、125° C、60° D、75° 2、为了（），光圆钢筋制成的受力筋两端一般应作出弯钩。 A、使钢筋易于同其它钢筋连接 B、提高钢筋的抗拉强度 C、增强钢筋的抗腐蚀能力 D、增强钢筋与混凝土的粘结力 3、当受力筋为（）钢筋时，其两端必须做出弯钩。 A、Ⅳ级 B、Ⅲ级 C、Ⅱ级 D、Ⅰ级 4、配筋图中的（）用粗实线绘制。 A、注写钢筋编号的圆 B、钢筋 C、构件轮廓 D、注写钢筋编号 5、承重墙用砖，其它承重结构为钢筋混凝土构件的房屋结构称为（ｄ）。 A、混凝土结构 B、砖墙结构 C、钢混结构 D、混合结构 6、除房屋的（）外，房屋的其它图样均标注相对标高。 A、楼层结构平面布置图 B、总平面图 C、屋顶平面图 D、基础平面图 7、A0幅面图纸，其尺寸应为（） A、800×1200 B、841×1189 C、800×1000 D、420×594 8、透视投影图是根据___________绘制的。（） A、斜投影法 B、平行投影法 C、中心投影法 D、正投影法 9、已知一直线与铅垂线垂直，则该直线为（） A、水平线 B、正平线 C、侧平线 D、正垂线 10、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的（） 11、制图国家标准规定，汉字字宽约为字高h的（）倍。 A、2 B、3 C、0、7 D、0、5 12、机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。 A、一次 B、两次 C、三次 D、四次 13、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。 A、正四边形 B、正五边形 C、正六边形 D、三角形 14、圆柱体的水平投影为圆，则该圆的轴线垂直于（）投影面。
建筑制图与识图题库 一、填空题 1、工程建设制图中的主要可见轮廓线应选用粗实线 2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字 3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和 设备施工图 5、指北针圆的直径宜为24mm，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。 7、工程制图图幅幅面主要有5种。 8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、 局部剖面图和分层剖面图。 9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石 12．定位轴线是确定_结构及构造_____ 位置及标志______尺寸的基准线。 13．两点水平面投影重合，且 ___上面___可见，____下面__ 不可见。 14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以M为单位外，均以__MM____ 为单位。 15．当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为_1000MM_____ 。 16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。 19.纵轴是指建筑物的长轴，其编号是以阿拉伯数字_________标注的。 20.字体的号数，即字体的__高度____ ，汉字的高度应不小于___3.5_MM__ . 二、单选题 1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
建筑制图与视图习题及答案 一、填空题 1、工程建设制图中的主要可见轮廓线应选用粗实线 2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字 3、标高有相对标高和绝对标高 ,相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和设备施工图 5、指北针圆的直径宜为24mm ,用细实线绘制。 6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。 7、工程制图图幅幅面主要有5种。 8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖 面图。 9、为保护钢筋、防蚀防火,并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土,这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合,经搅拌、捣实、养护而成的一种人造石。 二、单选题 1、在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为（A）。 (A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。 A、3 B、4 C、5 D、6 3、填充不得穿越尺寸数字,不可避免时。应该是（A） A、图线断开 B、二者重合 C、省略标注 D、前述均可 4、7-9层的住宅属于（C） A、低层 B、多层 C、中高层 D 、高层 5、建筑平面图中的中心线、对称一般应用。（C） A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线 6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为（A）。 A、8-10mm B、11-12mm C、5-7mm D、12-14mm 7、建筑施工图中索引符号的圆的直径为（B）。 A、8mm B、10mm C、12mm D、14mm 8、建筑施工图上一般注明的标高是( B )。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 9、建筑物结构承重可分为( D )。 A、墙承重式、框架结构 B、墙承重式 C、半框架结构,框架结构 D、墙承重式、框架结构、空间结构、半框架结构

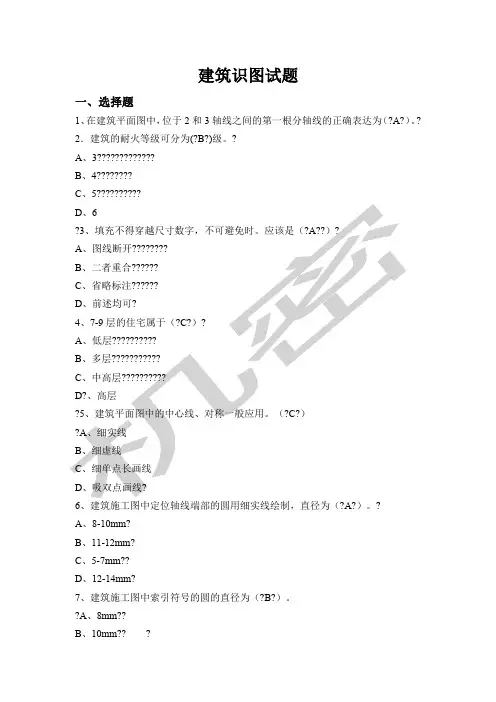

建筑识图试题 一、选择题 1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。 2．建筑的耐火等级可分为( B )级。 A、3 B、4 C、5 D、6 3、填充不得穿越尺寸数字，不可避免时。应该是（ A ） A、图线断开 B、二者重合 C、省略标注 D、前述均可 4、7-9层的住宅属于（ C ） A、低层 B、多层 C、中高层 D 、高层 5、建筑平面图中的中心线、对称一般应用。（ C ） A、细实线 B、细虚线
C、细单点长画线 D、吸双点画线 6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。 A、8-10mm B、11-12mm C、5-7mm D、12-14mm 7、建筑施工图中索引符号的圆的直径为（ B ）。 A、8mm B、10mm C、12mm D、14mm 8、建筑施工图上一般注明的标高是( B )。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 9、建筑物结构承重可分为( D )。 A、墙承重式、框架结构 B、墙承重式 C、半框架结构，框架结构 D、墙承重式、框架结构、空间结构、半框架结构 10、有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( B ). A、5m B、50m C、500m
D、5000m 11、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。 A、mm B、cm C、m D、km 12、施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( A )。 A、mm B、cm C、m D、km 13. 下列投影图中正确的1-1剖面图是( D )。 14、下列立面图的图名中错误的是（ A ） A、房屋立面图 B、东立面图 C、⑦-----①立面图 D、西立面图
建筑工程识图复习题 一、单项选择题 1．在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为（ B )。 A.会签栏 B.图标 C.图框Ｄ.图纸目录 2.正面投影与侧面投影应保持(?C ）关系。 A．长度相等且对正??B.宽度相等 C.高度相等且平齐??Ｄ．长、宽、高都相等 3.定位轴线采用( Ａ）线型。 A.细点划线 B.虚线 C.实线Ｄ.波浪线 4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。 A.波浪线Ｂ.细实线 C.虚线 D.点划线 5．形体的图样是用各种不同规格的图线画成的,其中虚线表示（Ｄ） A.定位轴线?Ｂ.剖面线? Ｃ．可见轮廓线 D.不可见轮廓线 6．已知点C坐标为C(10,5，25)，则点C到H面的距离为(?C ） A．10ｍｍ?Ｂ.15mm ??C.25mm??D.5mm 7、房屋建筑制图标准规定,定位轴线、中心线采用（C )绘制。 A.细实线 B.细虚线 C.细单点长画线 D．粗单点长画线 二、填空题 1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。。 ２、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成＿_条形__基础;柱下的基础做成__独立__基础。 3、详图的位置和编号，应以详图符号(详图标志）表示，详图符号以粗实线线绘制,直径为 14mm,详图与被索引的图样不在同一张图纸内时,用水平直径线将圆分为上下两半,上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。 4、钢筋混凝土是由＿钢筋和混凝土组成的_复合材料。钢筋的特点是_抗拉强度大_，而混凝土的抗拉 强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_,混凝土主要承受_压力_。
建筑制图与识图期末考试试卷(B) 一、填空: 1、建筑总平面图中标注得尺寸就是以_______为单位,一般标注到小数点后_____位;其它建筑图样(平、立、剖面)中所标注得尺寸则以_______为单位;标高都以_______为单位。 2、总平面图就是用来表示整个建筑基地得总体布局,包括______________________ ________________________________________________________等情况。《国家制图标准》规定:总平面图得常用比例应为_________,________,________。 3、总平面图中新建房屋得层数标注在_____________,一般低层、多层用_____表示,高层用________表示。 4、建筑立面图就是平行于建筑物各个立面(外墙面)得正投影图,主要用来表达____________________________________________________________________。 5、立面图中用加粗实线表示___________,用粗实线表示_______________。 6、建筑剖面图就是建筑物得垂直剖面图,它就是表示建筑物内部垂直方向得____ _____________________________等情况得图样。剖面图得剖切位置一般选择在较复杂得部位,如通过___________________________________等部位。表示剖面图剖切位置得剖切符号应表示在______层平面图中。 7、结构施工图主要表达结构设计得内容,它就是表示建筑物________________ ___________________得布置、形状、大小、材料、构造及其相互关系得图样。结构施工图一般有____________________________________________________。 8、由混凝土与钢筋两种材料构成得构件,称为__________构件。钢筋按其强度与品种分为不同等级,其中Ⅰ级钢筋得直径符号为______;Ⅱ级钢筋得直径符号为______。 9、钢筋混凝土梁与板得钢筋,按其所起得作用给予不同得名称,梁内有________________________________;板内有____________________________。 10、建筑结构按使用得材料不同,可分为___________、__________、___________。 11、为了保护钢筋、防止锈蚀、防火,及加强钢筋与混凝土得粘结力,在构件中得钢筋得外面要留有保护层。梁、柱得保护层最小厚度为_________,板与墙得保护层厚度为_________,且不应小于受力筋得__________。 12、钢屋架得结构详图就是表示__________________________________________得详图,主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。 二、简答题: 1、图样上标注直线尺寸时,尺寸得起止符号画法就是如何规定得? 2、何为全剖面图？一般适用于什么情况？ 3、何为建筑详图？建筑详图有哪几种常用图样？ 4、剖面图与断面图有何不同？ 三、画出1-1剖面图(15分)
建校建筑识图期末考试卷 姓名班级成绩 一、识读平面图填空（15×1分=15分） 平面图1:50 1、建筑平面图尺寸标注共有三道,第一道（），第二道（），第三道（） 2、建筑物总长（）mm，总宽（）mm。墙厚为（）mm。 3、接待室开间为（）mm，进深为（）mm，入口编号（） 朝向（），门外设有（）级台阶，台阶高（）mm。 4、建筑物外墙设有配件（）其中C-2共（）樘，洞口宽（）
二、识读剖面图填空（12×1分=12分） 1、图中建筑物主体高度为（）mm 2、建筑物室内地坪标高（）m，室外地坪标高（）m，室内外高度差为（）mm。 3、二层地面标高（）m，二层层高为（）mm。 4、挑檐高度为（）mm。 5、室内通往室外设有( )级台阶，踢面高为（），踏面宽为（）。 6、图中3%表示（）。 7、图中表示（）。
三、识读楼梯间剖面图填空（8×1分=8分） 1、楼梯间进深为（）mm。 2、1.815在图中为()的标高，3.300为（）的标高， 9.900为（）的标高。 3、图中楼梯共有（）跑。 4、165×11=1815表示（）mm。 5、栏杆扶手高度为（）mm。 6、由此图看出一层层高为（）mm。
四、识读梁平法图填空（1～8题每题2分，9题9分，共25分） 1、KL1（2）表示 2、300×700表示 3、10＠100/200（2）表示 4、 2 25+（2 12）；2 25表示 5、G4 16表示 6、原位标注第一跨左支座上部6 25 4/2表示 7、原位标注第一跨下部钢筋6 25（-2）/4表示 8、图中主次梁相交处分别设置了（）筋与（）筋。
《建筑识图》考试A卷 班级：姓名：学号：成绩： 一、单项选择题：(共20题，每题2分。每题只有一个被选最符合题意，请将它选出并填入括号内) 1、国标中规定施工图中水平方向定位轴线的编号应是（）。 A、大写拉丁字母 B、英文字母 C、阿拉伯字母 D、罗马字母 2、门窗图例中平面图上和剖面图上的开启方向是指（）。 A、朝下，朝左为外开 B、朝上，朝右为外开 C、朝下，朝右为外开 D、朝上，朝左为外开 3、建施中剖面图的剖切符号应标注在（）。 A、底层平面图中 B、二层平面图中 C、顶层平面图中 D、中间层平面图中 4、施工图中标注的相对标高零点±0.000是指（）。 A、青岛附近黄海平均海平面 B、建筑物室外地坪 C、该建筑物室内首层地面 D、建筑物室外平台 5、有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）。 A、2.700 B、1.900 C、3.500 D、0.800 6、建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层。 A、一层 B、二层 C、三层 D、四层 7、楼梯详图的图纸包括（）。 A、平、剖面图、详图 B、平、剖面图 C、平、立面图、详图 D、详图 8、在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是( )。 A、向下或向右 B、向下或向右 C、向上或向左 D、向上或向右 9、有一梁长3840mm，保护层为25mm，梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）。 A、3790atm B、3923mm C、3965mm D、3840mm 10、在结构平面布置图中KB30―092表示板宽为（）。 A、90mm B、900mm C、9m D、900cm 11、在建筑识图中一般应遵守的识图原则是（）。 A、由总体到局部 B、由局部到总体 C、由详图到总图 D、由设备到建筑 12、工程图样上使用的线型按用途一般可分为（）种。 A、4 B、5 C、6 D、7 13、投影中心S在有限的距离内，形成锥状的投影线，所做出的空间形体的投影称为（）。 A、中心投影 B、平行投影 C、正投影 D、斜投影 14、确定组合体中各基本形体之间相对位置的尺寸称为（）。 A、定性尺寸 B、定位尺寸 C、定量尺寸 D、总尺寸 15、如与被索引的图样不在同一张图纸内，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的（）。 A、位置 B、图纸号 C、符号 D、大小 16、在制作钢筋混凝土构件时通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂性能的构件叫（）。 A、钢构件 B、预应力钢筋混凝土构件 C、混凝土构件 D、素混凝土构件 17、预应力钢筋混凝土空心板的代号为（）。 A、YKB B、KB C、B D、KXB 18、室内排水系统按被排污水的性质可分为生活污水排水系统和( )排水系统。 A、雨水 B、生产污(废)水 C、雪水 D、臭水 19、为了详细地表示给水排水管道的纵断面布置情况，有的工程需要绘制管道纵剖面图，这是一种剖面示意图加( )的图样。 A、数字 B、资料 C、文字 D、表格
