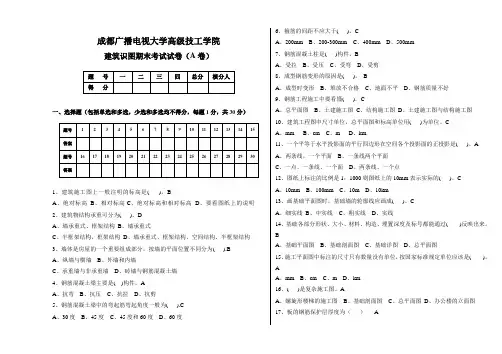

建校建筑识图期末考试卷
姓名班级成绩
一、识读平面图填空（15×1分=15分）
平面图1:50
1、建筑平面图尺寸标注共有三道,第一道（），第二道（），第三道（）
2、建筑物总长（）mm，总宽（）mm。墙厚为（）mm。
3、接待室开间为（）mm，进深为（）mm，入口编号（）
朝向（），门外设有（）级台阶，台阶高（）mm。
4、建筑物外墙设有配件（）其中C-2共（）樘，洞口宽（）
二、识读剖面图填空（12×1分=12分）
1、图中建筑物主体高度为（）mm
2、建筑物室内地坪标高（）m，室外地坪标高（）m，室内外高度差为（）mm。
3、二层地面标高（）m，二层层高为（）mm。
4、挑檐高度为（）mm。
5、室内通往室外设有( )级台阶，踢面高为（），踏面宽为（）。
6、图中3%表示（）。
7、图中表示（）。
三、识读楼梯间剖面图填空（8×1分=8分）
1、楼梯间进深为（）mm。
2、1.815在图中为()的标高，3.300为（）的标高，
9.900为（）的标高。
3、图中楼梯共有（）跑。
4、165×11=1815表示（）mm。
5、栏杆扶手高度为（）mm。
6、由此图看出一层层高为（）mm。
四、识读梁平法图填空（1～8题每题2分，9题9分，共25分）
1、KL1（2）表示
2、300×700表示
3、10＠100/200（2）表示
4、 2 25+（2 12）；2 25表示
5、G4 16表示
6、原位标注第一跨左支座上部6 25 4/2表示
7、原位标注第一跨下部钢筋6 25（-2）/4表示
8、图中主次梁相交处分别设置了（）筋与（）筋。
9、画出1-1剖面图
五、识读板平法填空（每空1分，共15分）
1、板平法平面注写包括（）与（）
2、LB2表示（），h=150表示（），B表示（）X 10＠150表示（）Y 8＠150表示（）
3、叙述②号钢筋（）
4、图中共有（）种厚度的板。
5简述下方板平法集中标注（6分）
六、根据柱列表注写画出截面注写,以1：10比例绘制。（15分）
七、写出下列常用构件代号(10×1分=10分)
1、WKL——
2、YP——
3、TL——
4、XB——
5、LPB——
6、XZ——
7、GAZ——8、QL——
9、WB——10、TB——
机械识图习题集 第一章制图的基本知识和技能 1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。 3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。 4.比例是指图中图形与其实物相应要素的线性尺寸之比。图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。 5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。 6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。 10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。虚线、细实线和细点划线的图线宽度约为粗实线的一半。 11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。 12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。 13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。 14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。 15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。标注斜度时，在比数之前用斜度符号∠或>表示，该符 号的倾斜方向应与所标斜度的倾斜方向一致。 16．锥度是指圆锥的底圆直径与顶圆直径之差与圆锥长度的比，写成1：n 形式，用符号C 表示。标注锥度时，在比数之前用锥度符号或表示，该符号的倾斜方向应与所标锥度的倾斜方向一致。 17．符号“∠1：10”表示一直线（或平面）对一直线（或平面）的斜度为1:10，符号“1：5”表示圆锥的锥度为1:5 。 18．平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。19．平面图形中的尺寸，按其作用可分为定形尺寸和定位尺寸两类。
*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。 答案：全剖；半剖 2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（?????答案：45゜；平行细实 3、剖切面的种类可分为（??????????）剖切面、（??????????）的剖切面、几个相交的剖切面。 答案：单一；几个平行； 4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。答案：对称中心线；视图 5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。 答案：局部视图；波浪 6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。 答案：重合（叠）；超出 7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。 答案：断面图；断面 8、画在视图轮廓线之外的断面，称为（??????）断面；画在视图轮廓线之内的断面，称为（??????）断面。 答案：移出；重合 9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。 答案：粗实；细实 10、当视图的轮廓线与重合断面的轮廓线（??????）时，视图的轮廓线仍需完整的画出，不可（??????）。 答案：重合（叠）；间断 11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（??????）图；放大部位用（??????）线圈出。?? 答案：局部放大；细实 12、肋板、轮辐及薄壁结构，（????）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。 答案：纵向；粗实 13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。 答案：实长；波浪 14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（????）线相连或标明中心位置并注明（????）。 答案：细实；总数 15局部放大图上标注的比例是指（??????????）的线性尺寸与（??????????）相应要素的线性尺寸之比。 答案：放大图形；实际机件 二、选择题：（每题2分） 1、用剖切面完全地剖开机件所得的视图称（????）视图。 ????（A）全剖????(B)半剖(C)局部剖????(D)断面

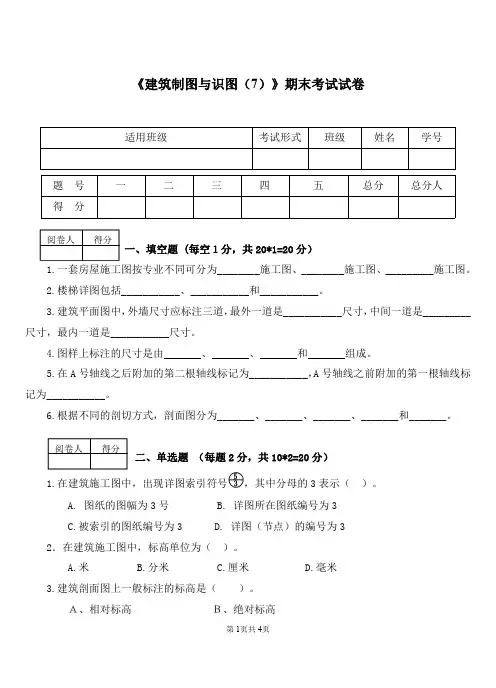

建筑制图与识图期末考试试卷 学院：专业：班级：姓名：学号： 一、填空题（每题3分，共30分） 1、房屋施工图由于专业分工的不同，分为__________,__________和__________。 2、在结构施工图中，除标高以米为单位外，其余尺寸以______为单位。 3、根据投射方式的不同，投影法一般可分为__________和__________。 4、建筑立面图的命名方式有：__________,__________和__________三种。 5、尺寸包括四个要素：___________，__________,__________和__________。 6、按直线与三个投影面之间的相对位置，可分为：__________,__________和__________。 7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、____________。 8、房屋按照使用性质的不同，通常可分为__________,__________和__________三大类。 9、建筑设计一般分为__________和__________两个阶段。 10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、______、______、______。 二、单项择题（每小题2分，共10分） 1、在1:10000的建筑图纸上1毫米表示实际是多长（）。 A．1米 B.10米 C. 100米 D. 1000米 2、三个投影面展开时，保持不变的是（）。 A. V投影面 B. H投影面 C. W投影面 D. 无法确定 3、试判断下面直线是侧垂线的是（）。 A．A（10，15，20）B（10，20，15）B. C(10,15,20) D(10,15,30)
一.单选题(每小题2分,共24分) 1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。 A、16m，20层 B、16m，40层 C、24m，100层 D、24m，100m 2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。 A、砌体结构 B、框架结构 C、板墙结构 D、空间结构 3．一般建筑跨度30m以上的大跨度建筑采用（）结构。 A、砌体 B、框架 C、板墙 D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。 A、50~100 B、80~150 C、25~50 D、15~25 5．建筑物的设计使用年限为50年，适用（）。 A、临时性结构 B、 易于替换的结构构件 C、普通房屋和构筑物 D、纪念性建筑和特别重要的建筑结构 6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。 A、0.5小时，难燃烧体 B、1小时，难燃烧体 C、0.5小时，非燃烧体 D、1小时，非燃烧体 7．大型门诊楼属于（）工程等级。 A、特级 B、一级 C、二级 D、三级8．模数60M的数值是（），经常用于（）。 A、60mm，构件截面或缝隙 B、600mm，门窗洞口 C、6000mm，柱距或开间 D、60000mm，建筑总尺寸 9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。 A、建筑平面图 B、建筑立面图 C、建筑剖面图 D、建筑详图 10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。 A、房屋的开间、进深 B、房屋内墙的厚度和内部门窗洞口尺寸 C、房屋水平方向的总长、总宽 D、房屋外墙的墙段及门窗洞口尺寸 11．下列选项中，不是建筑剖面图所表达的内容的是（）。 A、各层梁板、楼梯、屋面的结构形式、位置 B、楼面、阳台、楼梯平台的标高 C、外墙表面装修的做法 D、门窗洞口、窗间墙等的高度尺寸 12．基础埋深不得过小，一般不小于（）。 A、300mm B、200mm C、500mm D、400mm 二.多选题(每小题3分,共12 分) 1、建筑物材料使用效果主要可从( )方面来评价。 A．实用性 B．耐久性 c．经济性 D．装饰效果 E．环保性 2、室内排水施工图的组成主要包括( )。 A．排水平面图
电气符号与机械识图试卷 班级：_______姓名：__________ 得分________ 一、填空题（20分） 1、比例是指与其实物相应要素的。 2、一个完整的尺寸由、、和组成。 3、标注尺寸时应严格遵守国家标准有关尺寸注法的规定，做到、 、、。 4、主视图反映了物体的上、下、四个方位关系。 5、正等轴测图的轴间角均为。 6、图纸的基本幅面有A0、A1、、。 7、绘制图样时轴线、对称中心线用绘制，外轮廓线用 绘制。 8、三视图的投影规律：主、俯视图；主、左视图；俯、左视图。 9．是工程界的技术语言，包括图和图 10．图纸基本幅面有A 0、A 1 、A2、A3、五种。其中A3幅面尺寸 为。 11．每张图样均需用线绘制出图框，必须画在图框内。12．每张图样必须绘制标题栏，标题栏位于图纸的。标题栏中的方向为看图方向。 13. 一个标注完整的尺寸应标出、和。 14．在进行尺寸标注时，尺寸数字不可被任何图线所。15. 在尺寸标注中C代表，代表球直径的符号是，带括
号的尺寸叫尺寸。 二、选择题(10分) 1、已知平面的三面投影，判别其空间位置（）。 A、水平面 B、侧平面 C、铅垂面 D、正垂面 2、标注竖直方向线性尺寸是，尺寸数字字头朝（）。 A、下 B、上 C、左 D、右 3、标注球面直径时，应在数字前加注符号（）。 A、S B、R C、SR D、SΦ 4、已知直线的三面投影，判别其空间位置（）。 A、侧垂线 B、正垂线 C、水平线 D、正平线 5、为作图简便，实际画正等轴测图时采用p 1=q 1 =r 1 =( )的简化轴向伸缩系数。 A、0.82 B、0.8 C、0.78 D、1 6.国家校准的代号是( ) A. ＧＢ B. ＳＪ C.ＪＢ D.ＩＳＯ 7. 图纸中字体的宽度一般为字体高度的( )倍。 A.1/2 B.1/3 C.2 1 D.3 1 8. 图样中字体的号数即字体的( )。

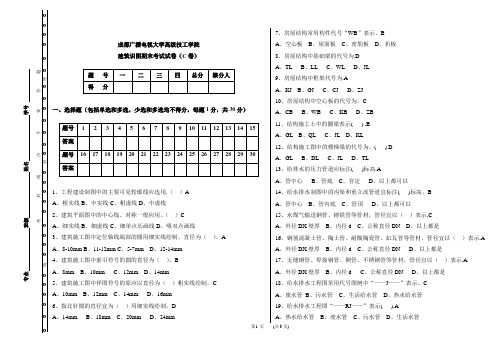

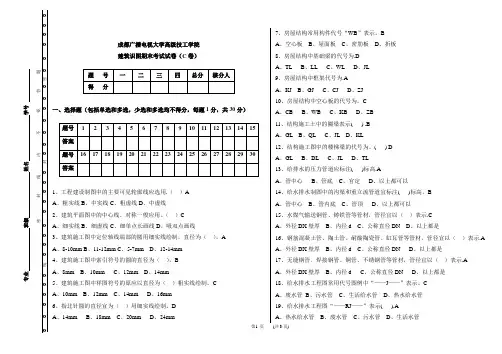

建筑制图与识图期末考试试卷（B ） 一、填空： 1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____ 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高 都以_______为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ _______________________________________________________等_情况。《国家 制图标准》规定：总平面图的常用比例应为_________，________，________。 3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____ 表示，高层用________表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达 __________________________________________________________________。__ 5、立面图中用加粗实线表示___________，用粗实线表示_______________。 6 、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的较复杂的部位,如通过__________________________________等_部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 7、结构施工图主要表达结构设计的内容，它是表示建筑物________________ ___________________的布置、形状、大小、材料、构造及其相互关系的图样。 结构施工图一般有___________________________________________________。_ 8、由混凝土和钢筋两种材料构成的构件，称为__________构件。钢筋按其强度 和品种分为不同等级，其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______。 9、钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有 _ ______ ___ _ _ _ _ ___ _ _______10、建筑结构按使用的材料不同，可分为___________、__________、___________。 11、为了保护钢筋、防止锈蚀、防火，及加强钢筋与混凝土的粘结力，在构件中 的钢筋的外面要留有保护层。梁、柱的保护层最小厚度为_________，板和墙的 保护层厚度为_________，且不应小于受力筋的__________。 12、钢屋架的结构详图是表示__________________________________________ 的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。 二、简答题： 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？一般适用于什么情况？ 3、何为建筑详图？建筑详图有哪几种常用图样？ 4、剖面图与断面图有何不同？ 三、画出1-1剖面图（15分）
1、单项选择题(30) 1．图纸的会签栏一般在（） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 @！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（）A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( ) A. 594?841（A1） B. 210?297(A4) C. 420?594(A2) D. 297?420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( ) A. 594?841 B. 210?297 C. 420?594 D. 297?420 9. 绘图比例是：( ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( )
20121080138-机械识图(第三版)习题册-部分参考答案
附录习题册部分参考答案 第一章制图基本规定 三、尺寸标注 2．找出图中尺寸注法的错误之处，并在另一图中正确注出。 第二章正投影作图 一、三视图 1．正投影与三视图。 （1）投射线图形 （2）中心投影法平行投影法正投影法斜投影法 （3）形状和大小度量性好作图方便、准确 （4）反映实长真实性积聚为一点积聚性变短类似性 （5）反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性 （6）正主视水平俯视侧左视 （7）投影轴长度（左、右）宽度（前、后）高度（上、下） （8）基准俯视左视 （9）长对正高平齐宽相等 （10）左右上下左右前后前后上下 2．略。 3．略。
4．用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影，并填空（真实性、积聚性、类似性）。 （1）真实性积聚性积聚性；类似性类似性类似性；类似性类似性真实性；真实性积聚性真实性。 （2）类似性类似性积聚性；积聚性类似性类似性；类似性类似性类似性；类似性类似性真实性。 5．观察物体的三视图，在立体图中找出对应的物体，并填写对应的序号。 答：从左到右依次为：（2）（1）；（5）（6）；（4）（3）。 6．补图并填空。 （1） 前、后（2） 上、下7．根据轴测图画三视图（尺寸从轴测图中量取并取整数）。 （1）（2）
8．根据两视图补画第三视图。 （1）（2） （3）（4） 9．补画视图中的缺线。 （1）（2） （3）（4）
二、基本体 1．棱柱。 （1）（2） （3）（4） 2．棱锥。 （1）（2）

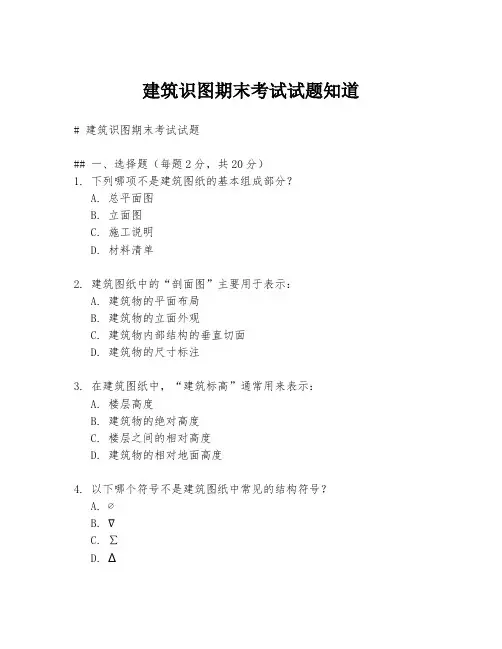

建筑识图考试卷 专业姓名得分 一、选择题(每小题1分，共25题) 1．投影方向垂直于投影面时，所作出形体的平行投影称为( ) A斜投影B中心投影C正投影D平行投影 2．用两个或两个以上相交的剖切面剖切形体，所得到的剖面图为( ) A阶梯剖面图B展开剖面图C分层剖面图D局部剖面图 3．在组合形体尺寸标注上表示各基本形体之间相对位置的尺寸，称( ) A定位尺寸B定形尺寸C总体尺寸D外形尺寸 4．建筑详图所画的节点部位，应在有关的建筑平、立、剖面图中绘出( ) A索引符号B详图符号C详图名称D详图编号 5．φ8@200中的200表示( ) A相等中心距符号B相等钢筋中心距C钢筋长度D钢筋数量 6．索引符号中的5是表示( ) A标准详图编号B图纸编号C详图的编号D标准图册编号 7．某研究所办公楼底层平面图中，～轴线尺寸是( ) A 2400 B 2100 C 2300 D 1200 8．某研究所办公楼底层平面图中，大门入口处面向( ) A北B西C东D南 9．某研究所办公楼底层平面图中，外墙的厚度为( ) A 620 B 370 C 490 D 240 10．某研究所办公楼背立面图中表示淡黄色涂料线叫( ) A指引线B对称线C引出线D索引线 l1．某研究所办公楼左立面图中花池标高为( ) 0．300 0．150 -0．600 0．450 A B C D 12．某研究所办公楼楼梯剖面图中办公室门洞高为( ) A 3000 B 2500 C 2700 D 2800 13．构件代号XSB-I中XSB表示( ) A现浇钢筋混凝土板B空心板C槽形板D屋面板 14．光圆钢筋的符号用( )表示 A B C D 15．GLA9·3-5中GL表示( ) A圈梁B过梁C预制梁D横梁 1 16．在现浇板的配筋图上②φ8@280中的②表示( ) A轴线编号B钢筋编号C钢筋数量D现浇板代号17．YKBII 51·6 B-4中，51·6是表示( ) A板的构造尺寸B板的实际尺寸C板的标志尺寸D板的理论尺寸18．楼梯结构平面布置图中11×290=3190中290表示( ) A梯踏步高度B踏步级数C踏步宽度D踏步的宽度数
《建筑识图与构造》试题
题号
一
二
三
四
五
六
总分
总分人
分数
40
15
10
10
10
15
100
得分
一、单项选择题（每小题 2 分，共 40 分。从每小题四个备选答案中，选出一个正确答案，并将正确 答案的代号填入题干的括号内）。
1、一套建筑施工图中剖面图的数量、剖切位置、剖视方向应在（ ）中查阅。
A、总平面图
B、底层平面图
C、标准层平面图
D、正立面图
2.土建图中，材料图例
表示(
)
A、自然土
B、混凝土
C、钢筋混凝土
D、天然石料
3. 如图 1-1 所示，AB 直线在三投影面体系中的空间位置为（ ）。
A、//H
B、⊥V
C、//W
D、一般
4. 如图 1-2 所示，直线 EF 是（ ）。
A.水平线
B.正平线
C.侧平线
D.侧垂线
a〞 b〞
a
b
图 1-1
图 1-2
5.如图 1-3 所示，平面图形是（ ）。
A.正平面
B.正垂面
C.侧垂面
D.铅垂面
图 1-3
6.如图 1-4 所示，平面图形是（ ）。
A.正平面 C.侧垂面
B.正垂面 D.一般位置平面
图 1-4
6.在图 1-5 中，已知形体及表面上 K 点的 V、H 投影，判其正确 的侧面投影为（ ）
K'
K'' K''
K''
K''
A
B
C
D
图 1-5
7、如图 1-6 所示形体及其表面的点 K 的正确的 W 面投影是（ ）
k'
k''
k''
k''
(k'')
A
B
C
D
k
图 1-6
-------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 《机械识图》 一、填空题： 1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。（难度：A ） 2.物体向基本投影面投射所得的视图称为 基本视图 。（难度：A ） 3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、 后视图六个基本视图。（难度：A ） 4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽 度相等。（难度：A ） 5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。（难度：A ） 6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋 转配置。（难度：A ） 7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。（难度：A ） 8.向视图是可以 自由配置 的视图。向视图通常用 箭头 指明投射方向。（难度：A ） 9.为了在剖视图中容易分辨出机件部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符 号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。（难度：A ） 10.按物体被剖切围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。（难度：A ） 11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。（难度：A ） 12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。（难度：A ） 13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。（难度：A ） 14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投 影面投影所得到的图形称为剖视图。（难度：A ） 15.需要保留部分外形又要表达形的不对称机件，采用局部剖视图。（难度：A ） 16. 移出断面图是画在视图 之外 的断面图，移出断面图的轮廓线用 粗实 线绘制。（难 度：A ） 17. 用剖切平面局部地剖开机件所得到的剖视图称为 局部剖视图 。（难度：A ） 18.机械零件的常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。（难 度：A ） 19. 局部视图是将机件的 局部形 向基本投影面投影所得的视图。（难度：A ） 20. 重合断面图是画在视图 之 的断面图，重合断面图的轮廓线用 细实线 线画出。（难度：A ） 21. 六个基本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图 与左视图同样 反映物体高、宽方向的尺寸；后视图 与主视图同样反映物体长、高方向的尺寸。（难度：A ） 22. 局部剖视图中，视图与剖视图的分界线用 波浪线 线，也可以用 双折线 线。（难度：A ） 23. 机件的部形状已经在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出 细虚线 。（难度：A ） 24. 剖视图标注的三要素是 剖切符号、 剖切线、 字母。（难度：A ） 25. 剖视图只是假想地剖开机件，用以表达机件 部 形状的一种方法，实际机件是完整的， 因此除剖视图外的其它图形，都按 完整的形状画出。（难度：A ） 26. 机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用 局部放大 图。 27. 局部放大图的比例数值是放大图与实际物体的比例，而不是对 原图的比例。（难度：A ） 28. 对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画 剖面符号 ，而用 粗实线 将它与其邻接部分分开。（难度：A ） 29.根据断面图在图中配置的图中，可分为移出断面和重合断面。（难度：A ） 30.画在视图之外的断面图称为移出断面，画在视图之的断面图称为重合断面。（难度：A ） 31．螺纹按用途可分为四类，其中用来连接零件的螺纹为 连接 螺纹；用来传递动力和运 动的螺纹为 传动 螺纹。（难度：A ） 32. 以剖视图表示、外螺纹连接时，其旋合部分应按 外螺纹 的画法绘制。（难度：A ） 33. 左旋螺纹要注写 LH ,右旋螺纹不注。（难度：A ） 34.不通螺孔圆锥面尖端的锥顶角一般画成 120 度。（难度：A ） 35.螺纹相邻两牙在 中径 线上对应两点间的轴向距离称为螺距。（难度：A ） 36.啮合的圆柱齿轮的剖视图中，当剖切平面通过两啮合齿轮轴线时，在啮合区，将一个齿轮的 轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用 虚线 线绘制。（难度：A ） 37. 模数 是设计、制造齿轮的重要参数。（难度：A ） 38.螺栓连接时，被连接零件的孔径必须 大于 螺栓大径。（难度：A ） 39.普通螺纹的螺距有粗牙和细牙两种， 粗牙 螺距不标注。（难度：A ）
杭州现代技工学校2015—2016学年第一学期高一机械识图期末考试卷 姓名????????????班级?????????????? 学号??????????????分数?????????????? 一、填空题（共 ?分，每空 分） 三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图?宽相等。俯视图的下方和左视图的右方表示形体的????前???方。 ?三视图以主视图为?基准???，??俯视???图在主视图正下方，??左视??图在主视图正右方。 国标规定，在标注尺寸时，水平方向的尺寸数字字头应朝 上 ??书写；垂直方向的尺寸数字，字头应朝 左 ??书写；工程图样中，尺寸的基本单位为 ?? 。 标注尺寸的三要素是??尺寸界线??、??尺寸数字??? 、?尺寸线????。 ?轴测投影的基本性质??平行性????和???度量性???。 ?由两个或两个以上的基本体经叠加，或由一个基本体切去若干个部分，或者既叠加又切割而形成的物体称为?组合体??。 假象把组合体分解成若干个部分，并分析各部分的形状、相对位置、组合形式和表面连接关系，这种分析方法称为?形体分析法???。 组合体的组成形式有?叠加????、?切割????和???综合???三种。 二、选择题（共 分，每题 分） 、采用放大或缩小比例绘制图样，其尺寸应注（ ? ） ?、实物的尺寸 ?、图形的尺寸 ?、两者都可 、根据已知主、俯视图，选择一个正确的左视图。 （ ） 、下图中，主、俯、左三个视图中正确的视图是（? ） ?．主视图 ?．俯视图 ?．左视图 ?．均有错误 、已知立体的主、俯视图，正确的左视图是。（ ） 、图样中一角为 度，采用 ： 比例绘制该角时，应将该绘制成（ ? ）度 ?、 ?、 ?、 ? 三、补画视图中所缺的图线（共 分，每题 分） （ ） （ ） 密-----------------封-----------------线-------------------内-------------------不--------------------- 要 ----------------------- 答 ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- --
机械识图期末试卷答案
杭州现代技工学校2015—2016学年第一学期高 一机械识图期末考试卷 姓名____________班级______________ 学号______________分数______________ 一、填空题（共20分，每空1分） 1.三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图_宽相 等。俯视图的下方和左视图的右方表示形体的____前___方。 2.三视图以主视图为_基准___，__俯视___图在主视图正下方，__左视__图在主视图正 右方。 3.国标规定，在标注尺寸时，水平方向的尺寸数字字头应朝上 __书写；垂直方向的 尺寸数字，字头应朝左 __书写；工程图样中，尺寸的基本单位为mm 。 4.标注尺寸的三要素是__尺寸界线__、__尺寸数字___ 、_尺寸线____。 5.轴测投影的基本性质__平行性____和___度量性___。 6.由两个或两个以上的基本体经叠加，或由一个基本体切去若干个部分，或者既叠加 又切割而形成的物体称为_组合体__。 7.假象把组合体分解成若干个部分，并分析各部分的形状、相对位置、组合形式和表 面连接关系，这种分析方法称为_形体分析法___。 8.组合体的组成形式有_叠加____、_切割____和___综合___三种。 二、选择题（共15分，每题3分） 1、采用放大或缩小比例绘制图样，其尺寸应注（A） A、实物的尺寸 B、图形的尺寸 C、两者都可 2、根据已知主、俯视图，选择一个正确的左视图。（B） 3、下图中，主、俯、左三个视图中正确的视图是（A） A．主视图 B．俯视图 C．左视图 D．均有错误4、已知立体的主、俯视图，正确的左视图是。（B） 5、图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（ B）度 A、15 B、30 C、60 三、补画视图中所缺的图线（共10分，每题5分） （1） （2） 密----------------- 封----------------- 线----------------- --内--------------- ----不------------- --------要--------- --------------答--- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- -------------------- --- 精心整理，用心做精品2
《建筑制图与识图》期末试卷 一、单选题（选择题共80小题，判断题共20道，每小题0.5分,共50分） 1、制图国家标准规定，字母写成斜体时，字头向右倾斜，与水平基准成（）。 A、120° B、125° C、60° D、75° 2、为了（），光圆钢筋制成的受力筋两端一般应作出弯钩。 A、使钢筋易于同其它钢筋连接 B、提高钢筋的抗拉强度 C、增强钢筋的抗腐蚀能力 D、增强钢筋与混凝土的粘结力 3、当受力筋为（）钢筋时，其两端必须做出弯钩。 A、Ⅳ级 B、Ⅲ级 C、Ⅱ级 D、Ⅰ级 4、配筋图中的（）用粗实线绘制。 A、注写钢筋编号的圆 B、钢筋 C、构件轮廓 D、注写钢筋编号 5、承重墙用砖，其它承重结构为钢筋混凝土构件的房屋结构称为（ｄ）。 A、混凝土结构 B、砖墙结构 C、钢混结构 D、混合结构 6、除房屋的（）外，房屋的其它图样均标注相对标高。 A、楼层结构平面布置图 B、总平面图 C、屋顶平面图 D、基础平面图 7、A0幅面图纸，其尺寸应为（） A、800×1200 B、841×1189 C、800×1000 D、420×594 8、透视投影图是根据___________绘制的。（） A、斜投影法 B、平行投影法 C、中心投影法 D、正投影法 9、已知一直线与铅垂线垂直，则该直线为（） A、水平线 B、正平线 C、侧平线 D、正垂线 10、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的（） 11、制图国家标准规定，汉字字宽约为字高h的（）倍。 A、2 B、3 C、0、7 D、0、5 12、机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。 A、一次 B、两次 C、三次 D、四次 13、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。 A、正四边形 B、正五边形 C、正六边形 D、三角形 14、圆柱体的水平投影为圆，则该圆的轴线垂直于（）投影面。
5. 点A在V面上的投影用 __________ 表示，直线BC在W面上的投影用__________ 示。 6. 三面正投影图的投影规律是___________ 、____________ 、 ____________ 。 7. 正投影的投射线相互_________ 且__________ 投影面。 8. 在标注半径时，在半径数字前面应加注半径符号为___________ 。 9. 字体的号数，即为字体的__________ ,汉字的字高不应小于_______ mm 得分― 评卷教师二、单项选择题。（请将各题正确答案的编号填写在各题对应的位置， 每小题2分，共20 分） 12345 6 7 8 9 10 1. 直角三角形的正投影不可能是（）。 A. 点 B. 直线 C.非直角三角形 D. 直角三 角形 2. 三面正投影体系在展开时，规定（A.H 面保持不动 B. V 8. 关于图纸标题栏说法不正确的是（）o A. 标题栏的长边有200mn或240mm两种尺寸 B. 标题栏可分为五个区 C. 标题栏设在图样的右下角或下部 D. 标题栏应设在图框的外侧 9. 体表面数最少的形体是（） A.三棱柱 B. 三棱锥 C. 圆锥 D. 球 10. 水平面在（）上的投影反映实形。 A.H面 B.V 面 C.W 面 D. 轴测投影面 得分― 评卷教师三、判断题。（请将各题判断结果填写在各题对应位置，对的打 “V” 重庆市云阳职业教育中心2014年下期2014级建筑专业《建筑识图与构造》期末试卷题号——一二三四总分总分人得分 、填空题。（请将各题正确答案填写在各题对应的位置，每小题 1 分, 20 ) 1.比例分为____________ 和____________ 种。在建筑工程制图中，几乎全部选用 ____________ 。 2?点的投影仍然是 _________ 。 3.组合体的组合类型有 __________ 、___________ 和__________ 种 4.三面正投影的位置关系是以正立面图为准，平面图在它的_______________ ，侧立面图在它的_________ 方。 3.绘图铅笔有软硬之分，下列铅笔最硬的是（ A.H B.B C.2H 4.图样上尺寸数字代表的是（ A.图样上线段的长度 B. C.随比例变化的尺寸 D. D.2B ）0 物体的实际大小 图线乘比例的长度 5.三面正投影图中平面图反映形体的（ 宽度和高度 D. 空间角度 A.长度和宽度 C. A.H面 B.V 面 C.W 面 D. 轴测投影面 B. 长度和高度 ）0 面保持不动 错的打“X”，每小题1分，共5分。） 1.角度数字书写沿尺寸线方向
2015-2016学年第二学期《机械识图》期末试卷（A ）答案 （适用班级：技师汽修1502班） 1.基本视图一共有 6 个，它们的名称分别是 主视图、俯视图、左视图、仰视图、右视图、后视图 。 2. 一螺纹的标注为 M24×1.5，表示该螺纹是 普通 螺纹，其大径为 25mm ，螺距为 1.5mm ，旋向为 右 。 3. 一张完整的零件图应包括下列四项内容： 图形 、 尺寸 、 技术要求 、 标题栏 。 4. 剖视图可分为全剖视图，半剖视图和局部剖视图。 5. 为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是 45度倒角。 二、参照右图所示图形，用1：2比例在指定位置画出图形，并标注尺寸。（10 分） 三、补画视图（30分）： 1、补全视图中的图线。 （ 5分） 2、分析图中螺纹画法的错误，并在指定位置画出正确图形（5 分） 3、主视图改画为局部剖视图（5 分） 考 生 答 题 不 准 超 过 此 线
4、补全视图中的图线。（5分） 5、在指定位置画出剖面图(键槽深为3mm)（10分） 四、根据主、俯、左视图，补画右、后、仰三视图。（10分）
五、将主视图画成全剖视图。（10分） 六、读交换齿轮轴零件图：（20分） <1>.该零件的名称是＿交换齿轮轴＿＿＿＿，材料是＿＿45＿＿＿，比例是＿＿1：1＿＿＿。 <2>.该零件共用了＿3＿＿个图形来表达，主视图中共有＿2＿处作了＿局部剖视＿＿＿，并采用了＿＿简化＿＿画法，另两个图形的名称是＿＿断面图＿＿＿。 <3>.在轴的右端有一个＿螺纹孔＿＿孔，其大径是＿6mm＿＿，螺孔深度是＿14＿＿，旋向是＿右旋＿＿＿。 <4>.在轴的左端有一个键槽，其长度是＿10mm＿＿，宽度是＿5mm＿＿，深度是＿3mm＿＿，定位尺寸是＿2mm＿＿＿，键槽两侧面的表面粗糙度要求是＿3.2um. <5>. 尺寸的基本尺寸是＿φ25＿＿，最大极限尺寸是＿＿φ 25.0065＿＿，最小极限尺寸是＿φ24.9935＿＿＿，公差值是＿＿0.013＿＿＿。 <6>.图中为未注倒角的尺寸是＿1×45＿＿，未注表面粗糙度符号的表面，其Ra值是＿6.3＿＿ um
建筑制图与视图习题及答案 一、填空题 1、工程建设制图中的主要可见轮廓线应选用粗实线 2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字 3、标高有相对标高和绝对标高 ,相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和设备施工图 5、指北针圆的直径宜为24mm ,用细实线绘制。 6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。 7、工程制图图幅幅面主要有5种。 8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖 面图。 9、为保护钢筋、防蚀防火,并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土,这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合,经搅拌、捣实、养护而成的一种人造石。 二、单选题 1、在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为（A）。 (A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。 A、3 B、4 C、5 D、6 3、填充不得穿越尺寸数字,不可避免时。应该是（A） A、图线断开 B、二者重合 C、省略标注 D、前述均可 4、7-9层的住宅属于（C） A、低层 B、多层 C、中高层 D 、高层 5、建筑平面图中的中心线、对称一般应用。（C） A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线 6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为（A）。 A、8-10mm B、11-12mm C、5-7mm D、12-14mm 7、建筑施工图中索引符号的圆的直径为（B）。 A、8mm B、10mm C、12mm D、14mm 8、建筑施工图上一般注明的标高是( B )。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 9、建筑物结构承重可分为( D )。 A、墙承重式、框架结构 B、墙承重式 C、半框架结构,框架结构 D、墙承重式、框架结构、空间结构、半框架结构
机械识图试题库及答案标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
-------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 《机械识图》 一、填空题： 1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。（难度：A ） 2.物体向基本投影面投射所得的视图称为 基本视图 。（难度：A ） 3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。（难度：A ） 4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。（难度：A ） 5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。（难度：A ） 6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。（难度：A ） 7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。（难度：A ） 8.向视图是可以 自由配置 的视图。向视图通常用 箭头 指明投射方向。（难度：A ） 9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。（难度：A ） 10.按物体被剖切范围的大小可将剖视图分为 全剖视图、半剖视图和局部剖视图3种。（难度：A ） 11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。（难度：A ） 12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。（难度：A ） 13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。（难度：A ） 14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投影面投影所得到的图形称为剖视图。（难度：A ） 15.需要保留部分外形又要表达内形的不对称机件，采用局部剖视图。（难度：A ） 16. 移出断面图是画在视图 之外 的断面图，移出断面图的轮廓线用 粗实 线绘制。（难度：A ） 17. 用剖切平面局部地剖开机件所得到的剖视图称为 局部剖视图 。（难度：A ） 18.机械零件的常用表达方法有 视图 、剖视图 、 断面图 、局部放大图 及其它规定画法。（难度：A ） 19. 局部视图是将机件的 局部内形 向基本投影面投影所得的视图。（难度：A ） 20. 重合断面图是画在视图 之内 的断面图，重合断面图的轮廓线用 细实线 线画出。（难度：A ）
