基坑支护工程的控制要点
梅永仿
摘要：参照相关桩基技术规范，并结合具体的基坑支护工程的现场施工、管理经验，具体阐述了钻孔灌注桩、深层搅拌桩、冠梁及支撑、基坑降水、基坑监测以及土方开挖等各道工序的控制要点。
一、工程概况简述
由中国人民解放军国际关系学院建设的两幢军官高层住宅楼，位于河西新区应天西路“新百花园”住宅小区东北侧，该拟建两幢高层层高分别为11层和17层。计划两幢地下结构施工利用一个基坑，基坑支护方案由江苏华东建设基础工程总公司设计。该基坑大致呈长方形，东西向长度约96m,南北向长度约24 m，基坑开挖深度为自然地面下4.6m,局部挖深5.4m。北邻鄂尔多斯厂房，距离17米，南邻七层住宅，距离10米左右，东西两侧为道路。
二、基坑支护方案
1、基坑北侧：
1.1、东西两端长各为15.4m和13.2m段。该两段支护形式采用钻孔灌注桩悬臂支护，桩径为Φ800，桩心距1000，有效桩长13.0m，钢筋笼主筋为12Φ18，砼标号为C30。外侧采用双排深搅桩作止水帷幕。双轴深层搅拌桩桩径Φ700，桩长10.0m，排与排搭接200，横向桩心距1000，水泥采用P.O3
2.5级，掺和量为15%，水灰比0.5~0.6。搅拌桩及灌注桩顶做冠梁。
1.2、中间段长度为7
2.6 m，支护形式采用格栅状水泥土搅拌桩作为重力式挡墙结构，其中cd 、ef 、gh段墙宽4.2 m，桩长10.0m，布置8排格栅式Φ700双轴搅拌桩（内、外各两排，中间4排，格栅间距3 m）。De 、fg段坑内增加两排，布置10排，墙宽5.2 m，桩长12.0 m。桩顶做厚200砼压顶板。为保证压顶板与搅拌桩紧密连接，在施工好的搅拌桩上部插入Φ50~80，长度3米，间距1米的毛竹。
2、基坑西侧：
该段总长为40.69 m，采用钻孔灌注桩悬臂支护结构，桩长13.0 m，西北、西南拐角各增设一道砼水平角支撑，支撑构造详见剖面图。Iq段采用单排深搅止水帷幕，其余采用双排深搅止水帷幕。深搅桩长10.0m。
3、基坑南侧：
3.1、主要采用钻孔灌注桩悬臂支护，同时在此段增设四处双排桩进一步约束基坑变形。增设的外排桩以8根为一组，桩心间距2000，桩长13.0m，桩径Φ800，按每组间距8米均匀布置。内排钻孔灌注桩仍为桩径Φ800，桩长13.0m，桩心距1000。内外排桩心间距为2.2m。
3.2、在双排桩之间布设两排双轴深搅桩止水，桩长10.0m。
4、基坑东侧：
4.1、此段长为34 m，采用钻孔灌注桩悬臂支护，桩的布置及规格同南侧段。
4.2、因土方出土口设在此段E轴至S轴之间，故在出土口段设计双排桩，规格同南侧双排桩。
4.3、在东南角增设一道砼角支撑。
5、基坑采用轻型井点结合管井降水，共布置轻型井点6套，井点间距1.2m，深7.0m。管井15口，孔径Φ700，井深为16.0m和12.0m，下入Φ360/300水泥井管。基坑降水应严格控制降水幅度，基坑中地下水位以降至坑底以下1.0~1.5 m 为宜。
6、沿基坑周边布置8个测斜观测孔。沿基坑周边圈梁每隔15~20 m布置一个水平位移观测点。沿基坑周边外侧设置9个地下水位观测井，必要时兼做回灌井，孔径Φ300，孔深10 m，插入Φ150PVC管。以加强基坑开挖期间的安全监测，用于指导土方开挖、应急措施的制定实施。
三、质量控制要点
1、支护桩
钻孔灌注桩施工按照《建筑桩基技术规范》（JGJ94-94）执行，施工工艺及要点如下：
1.1、测量、放线
以场地四周房屋轴线交点为基准作为整个场地的桩位坐标控制网，依据图纸设计的桩位尺寸进行计算，经监理复核后再进行测放。先出放，待护筒孔挖好后，再精确进行护筒埋设。
1.2、护筒埋设
a、护桶埋设应准确、稳定，并在护筒上做好控制桩心的标志，护筒中心与桩位中心的偏差不大于5CM。
b、护筒用4~6MM厚的钢板制作，直径大于700MM，上口开1~2个溢水槽。
C、护筒埋设深度不小于1M，且周围填土夯实，护筒顶端应高出地面20~30MM。
1.3成孔钻进
钻孔灌注桩施工采取隔2根桩跳打施工，并应在灌注混凝土24h后进行邻桩成孔施工，以免影响相邻桩的成桩质量。
a、钻机就位应满足三点一线（天轮、转盘中心、桩位中心应在一条线上），且钻机安装应调正、平稳。并用水平尺检测其垂直度偏差不大于0.5%，并测出机高尺寸。
b、成孔时，为保证孔径，钻头采用单腰箍三翼钻头，同时配备优质泥浆，启动泥浆泵，待形成正常循环，开始启动钻机慢速回转，下放钻头至孔底，开始钻进时，应先轻压慢转至钻头正常工作后，逐渐增大转速，调整钻压，保持垂直钻进。
c、钻进过程中要认真细心观察进尺情况和泥浆泵排水出渣情况，排量减小
或出水中含渣量太多时，应控制钻进速度，防止因循环液密度太大或管道堵塞而中断泥浆循环。
d、钻进参数应根据不同的地层情况，相应改变泥浆比重及钻机转速。
e、加接钻杆时，应先停止进尺，将钻具提离孔底100MM左右，冲洗液循环1~2min，以清洗孔底并将管道内的沉渣携出排净，然后停泵加接钻杆。
f、钻进时如孔内出现塌孔，涌砂等异常情况，应立即将钻具提离孔底，保持冲洗液循环，同时向孔内输送性能符合要求的泥浆，保持水头压力以抑制继续涌沙和塌孔。
g、钻孔达到要求孔深停钻后，钻具提离孔底50~80mm,进行第一次正循环清孔，直到符合清孔标准为止，起钻前注意操作轻稳，防止钻头提刮孔壁，并向孔内补入适量冲洗液，稳定孔内水头高度，防止塌孔。
h、钻进中认真记录班报表，准确丈量钻杆、钻头长度，各岗位操作人员必须认真履行岗位职责，钻进到设计深度后，终孔的确定由值班质检员同意后，方能终孔。
1.4、钢筋笼制作和吊放
a、钢筋笼制作应严格按设计、规范制作，钢筋规格、材质、尺寸，应符合设计要求，并有钢材出厂合格证，且经复检合格。
b、钢筋笼制作偏差应符合下列规定：
主筋间距±10mm、箍筋间距±20mm、钢筋笼直径±10mm 钢筋笼长度±100mm
c、钢筋笼分段制作其长度以9M左右为宜，每段钢筋笼连接应采用焊接，焊接时在同一截面内钢筋接头数，不得超过主筋根数的50%，两相邻接头应错开一定距离（一般应大与40d），单面焊缝应大于等于10d，双面焊缝应大于等于5d，螺旋筋与主筋间隔点焊。
d、为保证钢筋笼中心与孔中心相重合，使钢筋笼四周保护层均一致，钢筋笼四周应设保护块。沿钻孔竖向每隔4M设一道，每道沿圆周均布3块砼保护垫块。
e、钢筋笼吊放应吊在箍筋处，起吊应防止变形。吊放入孔时应对准钻孔中心缓慢下放至设计标高，本工程笼顶位于地面以下，因此应采用吊筋，钢筋笼之间的焊接采用井口施焊。
f、下放钢筋笼时应防止孔壁撞碰，下置过程中要观察孔内水位变化，如下置困难，应查明原因，一般采用正反旋转，慢起慢落逐步下放，严禁猛墩强下，实在下不去必须提笼重新扫孔再下。
1.5、下置导管
a、导管采用Φ255丝扣导管，分节长度应便于装拆和搬运。并小于起吊导管设备的提升高度，中间节一般长2.65M左右，下端节加长至3.8M，漏斗下可配长1M、0.5M或0.3M的导管，以调节导管总长，使导管底离孔底保持0.5M以内的高度。
b、导管下入孔中的深度和实际孔深必须严格丈量准确，使导管底口与孔底
距离能保持在0.3-0.5M左右，以能顺利放出隔水塞和混凝土为度。
c、导管接头处应密封可靠，不漏水，不漏气，导管在使用前和使用一个时期后，除应对规格、质量和拼接构造进行认真检查外，还需做密封承压实验。试水压力取0.6-1.0Mpa。
d、导管内壁不得粘有混凝土，因此导管拆卸下来后要将接头和内壁外壁冲洗干净。
e、吊放导管，应使导管置于孔中，轴线顺直，稳步沉放，防止卡挂钢筋笼和碰撞孔壁。
1.6、第二次清孔
导管下完后，应丈量孔深，如孔内沉渣厚度符合设计要求，则可以进行浇注混凝土，如超出设计要求则要进行第二次正循环清孔，直到符合沉渣要求为止.浇注前孔底泥浆比重应小于1.25，粘度小于28S，含砂率小于6%。
1.7、砼浇注
a、混凝土浇注前，必须使用工地现场材料，水泥、砂、石复检必需合格，且有建材检测部门出具的砼试配通知单，依据此配合比拌和砼，砼塌落度应符合要求。应控制在18mm-22mm。
b、砼首灌量应满足：首灌后，导管埋深大于0.8M，且首批混凝土浇注应采取隔水措施。
c、首批砼灌注正常后，应紧凑地连续不段地进行灌注，严禁中途停工，要勤拆导管，勤测砼面，保持导管埋深2∽6M，同时观察孔口返水情况，以正确分析判定孔内情况，并做好记录。
d、在灌注过程中，当导管内砼不满，导管上段有空气时，后续砼要慢慢灌入，不可整斗灌入导管，以免在导管内形成高压气囊，挤出导管接头间的橡皮垫，而使导管漏水。
e、为确保桩顶质量，在桩顶设计标高以上应超灌一倍桩径高度。灌注时间控制在2小时以内。
f、在灌注将近结束时，由于导管内砼柱高度减小，导管外泥浆比重增大，砼顶升困难时，可在孔内加水稀释泥浆并掏出部分沉渣，使灌注工作顺利进行，在拔出最后一节导管时，拔管速度要慢，以防止桩顶沉淀的浓泥浆挤入形成泥心。
g、灌注砼时砼试块留置组数按规范及质检站要求进行留置。
1.8、泥浆外排
泥浆外排是钻孔灌注桩不可缺少的环节，对其进度影响非常大，且对场地清洁也很重要，因此应随时将场地废浆外运至指定的排放场地。
2、深层搅拌桩
本工程搅拌桩既起止水帷幕作用，又作为重力式挡墙，故桩与桩、排与排之间的搭接非常关键，尽量减少因施工顺序上造成的搭接缝，如若必须留置搭接缝，搭接缝应留成“斜磋”型，以增加渗水路径，必要时采用压密注浆或在外侧补桩对接缝处进行处理。施工过程中严格采用“四搅两喷”工艺进行控制，以保证基
坑的安全、稳定。
2.1、测量放线
用J2经纬仪依据图纸设计尺寸进行深搅桩墙内外边缘精确放样，误差控制在5cm以内。并沿边缘线开挖深度1.0m的沟槽，测量人员会同质检员测放具体桩位，保证准确无误并在图上注明桩号。
2.2、桩机就位
桩机就位对中后，应调整好钻杆垂直度，垂直度偏差<1.5%，（采用吊锤法）以保证下部桩体之间的相互搭接，防止开叉漏水。
2.3、制备浆液
通过计算，水泥浆按掺入量15%，水灰比0.5∽0.6进行配置，搅拌时间大于5min，并经过滤后排放入储浆桶内，继续搅拌，以备使用。
2.4、搅拌下沉
在确认各管道畅通的情况下，开机搅拌下沉至设计深度。
2.5、喷浆搅拌提升
搅拌至设计深度后停止下沉，开动喷浆泵确认浆液送通后，在原处连续喷浆搅拌30S后，再连续喷浆搅拌提升至设计桩顶标高以上0.5m处后停浆。注意喷浆的连续性，若中途浆液通道堵塞，提升至地面疏通后，重新搅拌下沉至段浆处1.0m以下才能继续喷浆搅拌提升，以保证桩身完整。为保证水泥土的搅拌均匀，提升速度控制在0.5m/min。
2.6、重复“4、5”工序。
2.7、移机进行下一根桩的施工。
3、冠梁及支撑
按图纸设计要求的冠梁、支撑梁截面尺寸及标高进行清理沟槽、立模、绑扎钢筋及浇注砼。为确保施工质量，必须注意以下事项：
3.1支护桩浮浆清除
清除后的桩顶砼强度及锚入梁内出筋长度必须达到原设计要求。
3.2施工放样
支撑梁与冠梁交接部位，其位置及标高应按图纸尺寸准确放样。施工允许偏差为：
a、钢筋混凝土支撑截面尺寸：+10mm，-5mm。
b、支撑中心标高及同层支撑顶面的标高差：±30mm。
c、支撑两端的标高差：不大于20mm及支撑长度的1/600。
d、支撑两端扰曲度：不大于支撑长度的1/1000。
e、支撑与立柱的轴线偏差不大于50mm。
f、支撑水平轴线偏差不大于30mm。
3.3、钢筋放样与绑扎（焊接）
钢筋加工须按图纸及施工规范下料制作。冠梁主筋在拐角处不允许有接头，与支撑梁交叉部位如钢筋数量密，焊接宜采用对焊。次梁深入主梁内钢筋长度不
小于锚固长度。主筋帮扎连接不得小于搭接长度。后浇梁接头钢筋必须按规范预留。
3.4支模、砼浇注
模板配置及成型后，必须满足梁截面尺寸及稳定要求。在清槽、钢筋绑扎及模板检查验收后进行砼浇注。冠梁砼可分几次浇注，但在应力集中及弯矩较大处不允许留有施工缝，角撑、对撑及系杆分区同一系统应连续浇注。使用商品砼要振捣并按规范在现场留置好试块。
3.5、砼养护、拆模
砼浇注完毕，待初凝后，冬天要盖以薄膜保温，达到一定强度方可拆模，拆模后7—10天内同样注意养护。
4、基坑降水
继深搅止水桩、支护桩施工后，紧接施工降水井。降水井的施工要点及注意事项。
4.1、管井施工
a、放样、成孔：按图纸上标注位置放样、成孔（支护桩成孔工艺）成孔直径Φ700，泥浆比重宜小，稠度≤20S。
b、井管安置：井管规格Φ360∕300，井管接头处应用沙网重新包裹，并扎紧。防止漏入泥沙堵塞滤网。
c、冲孔、填绿豆砂：井管安放时，应向管内连续补给清水，安放好后及时沿井管四周均匀连续填入滤料（绿豆砂）。直至填满为止。
d、洗井、抽水：采用串桶或活塞洗井。洗井效果的检查，宜满足抽出的水的含砂率接近1∕50000（体积比）的要求，洗井结束后应进行抽水试验，出水量应满足基坑内降水效果。
e、降水监测：对降水井应定时测定地下水位，及时掌握地下水位的变化，同时对基坑外围水位观测井进行观察，水位过低时应及时向回灌井内灌水。定时检查水泵抽水情况确保基坑正常开挖。
4.2轻型井点降水
a、成孔：采取水冲法或机械成孔。孔间距不大于1.2m，孔深宜比滤管底深
0.5∽1.0m。
b、下滤管、填滤料：下管前，应检查滤管底部是否封紧，滤网是否完好。冲好孔后，立即插入滤管，紧接着用洁净中粗砂填灌密实均匀。在地面以下1m 范围内用粘土封孔。
c、管路连接：分管与总管之间、总管与总管之间连接密封后，应当进行试抽水，确认无漏水、漏气等异常现象后，开始正式连续不段抽水。
d、降水监测：在抽水过程中应定时观测水量、水位、真空度，并应使真空度保持在55Kpa以上。
5、基坑监测
为配合基坑支护、降水及开挖，确保基坑和周边建筑物与地下管线的安全，
依据设计要求，监测方案将作如下安排：
5.1、沿基坑周边布置8个测斜观测孔；
5.2、沿基坑周边圈梁每隔15∽20m布置一个水平位移观测点；
5.3、在紧邻基坑周边的建筑物主要外墙拐点上，用Φ10mm以上的钢筋制作“L”形标志，进行沉降观测。
5.4、观测采用高精密测量仪器，观测周期暂定为二天，基坑开挖后，如位移变化较大、较快，责加密观测次数至一天1∽2次，待基坑稳定后，适当放宽观测周期。
5.5、观测报表，在观测当日送达有关部门，如有异常情况，以便及时采取措施。
五、土方开挖及开挖中的应急措施
1、在全部井点抽水一周后，即可进行土方开挖。开挖之前要预先制定开挖方案，开挖原则是：
1.1、分层分段开挖。要普遍降深，使基坑应力释放均衡，本基坑可分二层开挖。
1.2、顺序施工。由西渐次向东推进，在挖掘过程中，不准碰撞支撑和坑壁，坑壁、坑底处要留有20cm进行人工清土。
2、本基坑地层情况较差，为淤泥质粉质粘土夹薄层粉砂，易造成坑底涌水而造成险情，为此准备以下一些应急措施：
2.1、材料方面：现场应备有10吨以上的水泥，上百条草包，几十公斤水玻璃和一些红砖。
2.2、人员：现场留守3人左右值班，还要准备十几个随时能调的工人。
2.3、其他措施：
a、一台发电机，预防临时停电时降水使用。
b、小的渗漏，随时堵塞上草包，用砖砌墙，置上引流管。
c、大漏即用整袋水泥堵或回土压填，然后采用外降内堵方案，即坑外降水，减小水头压力，坑内再砌墙堵漏。
六、结语
通过基坑变形监测结果及对周边环境情况的调查表明，整个施工程中基坑始终处于稳定状态，基坑周边未发生任何不良环境地质问题。至此，中国人民解放军国际关系学院建设的两幢军官高层住宅楼采用的支护方案和施工取得了圆满成功。
施工场地平面布置示意图
生活区办公区厕所施工区
施水泥库水泥库
水泥浆搅拌站水泥浆搅拌站
工场区临时道路大门
排污池水泥库砂、石堆场水泥库
区搅拌机搅拌机钢筋加工制作
钢材堆放
水源施工区
基坑支护工程的控制要点 梅永仿 摘要：参照相关桩基技术规范，并结合具体的基坑支护工程的现场施工、管理经验，具体阐述了钻孔灌注桩、深层搅拌桩、冠梁及支撑、基坑降水、基坑监测以及土方开挖等各道工序的控制要点。 一、工程概况简述 由中国人民解放军国际关系学院建设的两幢军官高层住宅楼，位于河西新区应天西路“新百花园”住宅小区东北侧，该拟建两幢高层层高分别为11层和17层。计划两幢地下结构施工利用一个基坑，基坑支护方案由江苏华东建设基础工程总公司设计。该基坑大致呈长方形，东西向长度约96m,南北向长度约24 m，基坑开挖深度为自然地面下4.6m,局部挖深5.4m。北邻鄂尔多斯厂房，距离17米，南邻七层住宅，距离10米左右，东西两侧为道路。 二、基坑支护方案 1、基坑北侧： 1.1、东西两端长各为15.4m和13.2m段。该两段支护形式采用钻孔灌注桩悬臂支护，桩径为Φ800，桩心距1000，有效桩长13.0m，钢筋笼主筋为12Φ18，砼标号为C30。外侧采用双排深搅桩作止水帷幕。双轴深层搅拌桩桩径Φ700，桩长10.0m，排与排搭接200，横向桩心距1000，水泥采用P.O3 2.5级，掺和量为15%，水灰比0.5~0.6。搅拌桩及灌注桩顶做冠梁。 1.2、中间段长度为7 2.6 m，支护形式采用格栅状水泥土搅拌桩作为重力式挡墙结构，其中cd 、ef 、gh段墙宽4.2 m，桩长10.0m，布置8排格栅式Φ700双轴搅拌桩（内、外各两排，中间4排，格栅间距3 m）。De 、fg段坑内增加两排，布置10排，墙宽5.2 m，桩长12.0 m。桩顶做厚200砼压顶板。为保证压顶板与搅拌桩紧密连接，在施工好的搅拌桩上部插入Φ50~80，长度3米，间距1米的毛竹。 2、基坑西侧： 该段总长为40.69 m，采用钻孔灌注桩悬臂支护结构，桩长13.0 m，西北、西南拐角各增设一道砼水平角支撑，支撑构造详见剖面图。Iq段采用单排深搅止水帷幕，其余采用双排深搅止水帷幕。深搅桩长10.0m。 3、基坑南侧： 3.1、主要采用钻孔灌注桩悬臂支护，同时在此段增设四处双排桩进一步约束基坑变形。增设的外排桩以8根为一组，桩心间距2000，桩长13.0m，桩径Φ800，按每组间距8米均匀布置。内排钻孔灌注桩仍为桩径Φ800，桩长13.0m，桩心距1000。内外排桩心间距为2.2m。 3.2、在双排桩之间布设两排双轴深搅桩止水，桩长10.0m。
睦邻中心工程深基坑安全控制措施 编制人；许正旺 审核人；汤海文
签发人；鲁卫国 监理公司审查人；李明 睦邻中心工程深基坑 安全控制措施 在基坑施工过程中，施工现场基坑的安全管理工作占有很重要的地位，因此如何加强基坑施工现场的安全管理，减少基坑坍塌事故的发生，是保证施工安全的重要环节。 一、基坑边坡支护措施 根据图纸设计开挖边坡坡比为1：1.2，分二级台阶采用锚喷支护。坡面护坡采用垂直坡面插入直径16mm长1.5cm的短钢筋进行锚杆，纵横间隔1.2m，表面喷射厚80mmC20细石砼。局部围护灌注桩支护，局部高压旋喷浆防护。 二、监理中注意事项 1、对施工加强监督在喷射混凝土前应将坡面浮土、碎石清除，并用高压水冲洗。 2、监督机械喷射作业前应进行试喷，调节水灰比，使喷射表面光泽平整，骨料分布均匀，回弹量小。 3、监督喷射作业应自上而下分层喷射，灰体达到初凝后，立即进行洒水养护，持续7~10天。 4、监督严禁在雨中进行喷射作业。 5、监督施工单位在每一道工序必须按照专家论证及设计图纸进行施工 三、安全措施 一、开挖土方：
1、土方开挖过程中，确保边坡稳定，设一名专职人员在作业前作业中进行全方位监护，并做好记录。机械挖土和人工清边修角时起重臂回转半径内严禁站人，按合理的顺序挖土，边挖边清，但不准机械和人同时在一个地点作业。如夜间施工时要有足够的照明设施，挖掘机及车辆必须设专人指挥，照明有漏电保护装置，电线要挂起不准拖地并且保证两名以上电工配合作业施工。 2、作业前要严格检查坑内外，坑边有无危险因素，对施工做业人员做好有针对性的安全技术交底。 二、临边防护： 1、监督挖出的土要随挖随时运走，不得在坑边存放。 2、监督边坡上部不准堆放弃土和材料设备等，堆放重物距土坡安全距离不得小于4m，临时材料不得小于2m。 3、监督距离坡上线1.5m外用钢管插入地下做立杆搭设0.6 m，1.2 m高两道水平栏杆。 4、监督夜间挂红灯警示。（在防护栏杆上部） 5、栏杆刷一米长黑白相间颜色警示。 6、将坑边上散土和活动碎石清理干净。 三、围护桩钻孔灌注桩的施工与安全质量控制 1.钻孔 （1）工程桩施工前施工单位应必须做试成孔，数量不得少于2个，以核对地质资料，检验所选用的设备、机具、施工工艺以及技术要求是否适宜。 （2）开钻前，施工单位应核对桩号、桩径、桩长，要用经纬仪进行检查垂直度，钻机定位要准确、水平、稳固，并形成书面记录。 （3）成孔施工应一次性不间断的完成，不得无故停钻，施工过程应做好施工原始记录。钻进过程中，若遇松软土层及淤泥质土层应调整泥浆性能指标，保证成孔质量。成孔至设计要求深度后，应会同建设单位、监理单位有关各方人员对孔深（核定钻头和钻杆长度）、孔径（用测经仪）、桩位进行检查，并形成书面记录，经监理、甲方验收合格后，方可进入下一道工序施工。 （4）多台钻机同时施工，相邻钻机间的距离不宜太近，以免互相干扰，在混凝土灌注完毕的桩旁成孔施工，其安全距离不应小于4M，或时间间隔不应小于36h，否则要跳打桩施工。
基坑支护专项施工方案的主要内容和审查要点 加强基坑支护专项施工方案审查，对工程的质量、进度、安全都是十分重要的。基坑支护专项施工方案的主要内容和审查要点如下： 一、基坑支护专项施工方案的主要内容 1、工程概况 工程概述；地下室结构概述；工程地质水文地质条件（特别是不良地质反映）；周围环境情况，特别要说明需重点关注的建筑物、地下管线等的状态。 2、基坑支护设计概述 基坑支护设计方案、降水方案、支护设计对施工提出的特殊要求 3、编制依据 4、基坑工程的难点、重点和关键点 5、施工组织管理机构、人员配置及职责 6、资源配置计划 机械设备配置、劳动力配置、材料配置、监测仪器配置 7、总体施工部署 施工准备工作、总体施工顺序（各工序交叉施工顺序）、施工进度计划、施工进度计划实施的风险及预防措施分析 8、施工方法及技术措施 各类桩墙施工技术措施（钻孔桩、搅拌桩、旋喷桩、振动灌注桩、人工挖孔桩、预制桩、咬合桩、地下连续墙等）、土钉墙施工技术措施、压顶梁（围檩）、内支撑、锚杆施工技术措施、格构柱施工技术措施、土方开挖施工技术措施, 这是关键施工措施（特别是软粘土）。降水与排水措施（轻型井点、深井、明排等），砂性土层中是关键施工措施。传力带施工（拆除）、支撑拆除、土方回填等施工技术措施。 9、基坑支护监测 10、危险源辨识及应急措施 11、工程质量保证措施 质量保证体系、关键工艺或工序质量保证措施、材料和设备保证措施 12、安全生产、文明施工、环境保护保证措施
13、附件 （1）基坑围护设计专家论证意见书和设计院对论证意见的回复 （2）基坑支护专项施工方案专家论证意见书 （3）企业相关技术标准 （4）基坑围护设计平面图、典型剖面图及节点大样图 （5）典型地质剖面图及土工指标一览表 （6）基坑环境平面图 （7）基坑降、排水平面布置图 （8）施工平面布置图 （9）土方开挖平面流向图、剖面图、工况图、运输组织图 （10）进度计划网络或横道图 （11）基坑监测点平面布置图 二、基坑支护专项施工方案的审查要点 1、方案的审批情况 检查方案的编制、审核、审批手续是否齐全。是否经施工单位技术负责人审批签字，加盖公司一级图章，不得有代签的现象。 2、专家论证的情况 土方开挖深度超过5m（含5m），或地下室三层以上（含三层），或深度虽未超过5米，但地质条件和周围环境及地下管线极其复杂的工程，其基坑支护设计方案必须经过专家论证。检查须经过专家论证的方案是否有书面基坑支护专项施工方案专家论证意见书，以及专家论证意见书中提出的问题是否有设计院对论证意见的回复，以及是否在方案中得到修改。 3、方案的完整性情况 方案应包含十三个方面的内容，详见本文第一部分。很多方案的内容都不完整，有的方案对许多重要的内容都没有描述。 4、方案的设计情况 基坑围护的设计单位应具有相应资质条件，其中深基坑设计方案应经专家论证取得专家意见书，设计单位再根据专家论证意见出设计变更联系单，连同设计方案一起报建设行政主管部门办理备案手续。 5、周边环境的描述
深基坑支护控制要点 深基坑支护的基本要求是：确保基坑围护体系能起到挡土作用，基坑四周边坡保持稳定；确保基坑四周相邻的建（构）筑物、地下管线、道路等的安全，在基坑土方开挖及地下工程施工期间，不因土体的变形、沉陷、坍塌或位移而受到危害；在有地下水的地区，通过排水、降水、截水等措施，确保基坑工程施工在地下水位以上进行。 （1）、桩（墙）围护结构处理要点： 柱列式钻孔灌注桩：在钻孔时为防止，邻桩砼坍落或损伤，相邻桩位的施工间隔时间不应小于72小时，实际施工一般采取每间隔3～5根桩位跳打方法。为了使其正确就位，要求围护桩的容墙施工误差小于普通工程桩。桩位偏差控制在正点30mm以内。桩身垂直度偏差小于1/200，桩径变化应控制在5/100直径不应小于89mm，最好采用114mm 钻杆，必要时可在钻头上加配重，以保证成孔垂直度。此外，钻头施转度控制在每分钟40～70转范围内在防个泥土内应小于每分钟40转，在地层中的进钻速度应控制在每小时4～5小时以内。 （2）、钢板桩围护墙，钢板桩通常采用锤击，静压或振动等方法沉入土中，这些方法可以单独或相互配合使用，沉桩前，现场钢板桩
应逐块检查并分类编号，钢板桩尺寸的容许偏差应按下列标准控制：截面高度±3mm； 桩端平面平整<=3mm； 截面宽度（+10～-5）mm； 长度挠曲1% 板桩边缘锁口应以一块约1.5-2m同型标准锁口做通长检查不合格时应予修正，经检验合格的锁口应涂上黄油或其它厚度油脂待用。 当板桩宽度不够时，可采用相同型号的板桩按等强度原则接长，通常先对焊，再焊接头加强板。打钢板桩应分阶段进行，不宜单块打入，封闭或半封闭围护墙应根据板桩坑格和封闭段长度事先计算好块数，第一块沉入的钢板桩应比其它的桩长2-3m，并应确保垂直度，否则应采取措施纠正。有条件时，最好在打桩前在地面以上沿围护墙位置先设置导架，将一组钢板桩沿导架正确就位后逐根沉入土中，钢板桩一般作为临时性基坑支护，在地下主体工程完成后即可将钢板桩拔除，但是在拔除钢板桩时引起周围地基土体侧向位移和沉障，从而影响周边环境安全。 （3）、钢筋砼桩墙，钢筋砼板桩通常采用锤击，静压和振动等方
深基坑施工安全监理控 制要点 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
深基坑施工安全监理控制要点以地铁深基坑开挖施工监理为例，对深基坑施工控制要点进行了介绍。从深基坑施工的基坑开挖、支撑安装及制作、降水控制、监控量测结果等几个方面介绍了深基坑安全监理控制要点,以解决深基坑的施工安全监理问题,保证基坑施工安全。 地铁施工是个高风险行业，如何确保安全施工是监理的重要职责。实践说明，通过监理企业的强化管理和施工企业实施各种安全管理措施，能够确保工程建设的安全性。现将地铁车站深基坑施工中安全监理控制过程的一些做法和体会奉上，供各位同仁探讨。 我单位共监理三个车站，主体均为明挖二层岛式车站，双柱三跨箱型框架结构，设计埋深均为16m左右。进场后监理人员首先熟悉图纸，分析危险源，针对危险源编制了监理规划和监理细则，并组织实施。截止目前车站均已顺利封顶，无安全事故发生。回顾在基坑施工过程中的监理工作，其中开挖、降水、支撑是决定基坑施工成败的关键工序，是深基坑工程的主要危险源，现场监理人员应高度关注，具体如下： 1 基坑开挖过程的控制要点： （1）基坑开挖必须按设计要求分段开挖。每段开挖完成后尽快支撑。
（2）车站端头井的开挖，应首先撑好标准段内的2根对撑，再挖斜撑范围内的土方，最后挖除坑内的其余土方。对长度大于20m的斜撑，应先挖中间再挖两端。 （3）基坑开挖过程中严禁超挖，分层开挖的每一层开挖面标高不得低于该层支撑的底面或设计基坑底标高。 （4）基坑纵向放坡不得大于安全坡度，并进行必要的人工修坡。应对暴露时间较长或可能受暴雨冲刷的纵坡采用坡面保护措施，严防纵向滑坡。 （5）开挖过程中应及时封堵或疏导墙体上的渗漏点。 （6）坑底开挖与底板施工。 a. 设计坑底标高以上30cm的土方，应采用人工开挖。 b. 坑底应设集水坑，以及时排除坑底积水。 c. 在开挖到底后，必须在设计规定时间内浇筑混凝土垫层。
广西宏基工程监理有限公司 盛和嘉园工程 监理实施细则 (深基坑支护与开挖工程) 编制人: 肖广杨 审核人: 编制单位:广西宏基工程监理有限公司 盛和嘉园工程项目监理部 编制日期: 2020年6月
目录 一、工程特点与概况 (3) 二、编制依据 (4) 三、监理工作控制要点与目标值 (5) 四、主要的监理要点 (8) 4.1、旋挖钻孔灌注桩监理控制要点 (8) 4.2、钢筋砼冠梁、腰梁、连梁监理控制要点 (10) 4.3、锚杆施工质量监理控制要点 (11) 4.4、井点、管井降水监理控制要点 (13) 4.5、土方开挖监理控制要点 (13) 五、进度控制监理措施 (17) 六、安全监理工作措施 (17) 七、深基坑工程安全监测和支护效果检查 (18) 八、事故应急准备和响应处理监理 (20)
一、工程特点与概况 本工程为河池市城区江北粮食局片区改造一期工程,位于河池市城区北部,原江北粮食局仓库用地,北侧为解放东路(机电一条街),西侧为居民楼房,南侧为紧靠龙江的江北西路,东侧和东南侧为江北粮食局既有楼房,用地面积约为6670.01m2,总建筑面积为58776.2020。该地块呈“凸”字型分布,包括1#和2#楼,1#楼高2～32层(32层高99.60m),2#楼高27层(高84.60m),地块范围内设计3层地下室(高11.70m,基底标高为183.90m),1#和2#楼结构类型均为框剪,基础型式:冲孔桩+筏板形式。 该项目工程重要性等级为一级,场地复杂程度为二级,地基复杂程度为一级；地下室预计开挖后形成的基坑深度约11.70 m,基坑工程安全等级为一级；综合确定本工程的岩土工程勘察等级为甲级,地基基础设计等级为甲级。 本工程支护体系由广州智海建筑设计有限公司设计,工程采用直径Φ800钻孔灌注桩+锚杆支护、三重管高压旋喷桩联合支护,勘察单位为核工业柳州勘察研究院,监理单位为广西宏基工程监理有限公司,施工单位为广西建工集团第五建筑工程责任有限公司,基坑支护工程分包单位为广西建工集团基础建设有限公司。 支护钻孔灌注桩桩身砼等给C30,钢筋笼采用焊接,预应力锚索直径Φ150,水平间距1.2m,采用湿法施工,锚杆采用二次压浆,材料为纯水泥。 二、编制依据 1、建设单位与施工单位签订的施工合同或协议； 2、建设工程委托监理合同、监理规划； 3、国家有关规定、规范、规程并结合本工程现状；
浅谈建筑工程基坑支护施工技术要点叶升腾 摘要：深基坑支护技术是目前重要的建筑技术，其对于建筑工程的作用也非常 显著。从实际应用结果来看，其能有效确保地下工程的施工质量和结构稳定性， 同时，其还能促进工程施工质量和效益提升。如今，我国建筑市场竞争日趋激烈，为了更好地增强竞争能力，施工单位应加强深基坑支护技术研究，不断完善和创 新施工方法，从而提高深基坑支护施工质量，保证建筑工程的稳定性和安全性， 进而提升企业经济效益和可持续发展能力。 关键词：建筑工程；深基坑支护；施工技术 引言 深基坑支护施工是一项施工周期长、涉及范围较广的工程项目，其施工质量的好坏将直 接影响着整个建筑工程的质量。因此，在实际的工作中，应加大对深基坑支护施工技术的研究，以将其在建筑工程中的作用充分发挥出来。 1 建筑工程的深基坑支护施工技术简介 1.2 深基坑支护施工技术的含义 建筑基坑是一种建筑行业内的临时性的建筑手段，对于深基坑建设的相关事宜，就字面 理解，深基坑就是开挖程度较深的基坑，在深基坑工程中，具有一定复杂性特点。对于基坑 支护技术，需要多方面进行解释，深基坑支护施工技术在建筑工程中主要对高层建设和地下 室建设能够发挥作用，保证施工过程中的工作人员生命安全，也保证整个建筑工程的安全性 和高质量以及使用程度。 1.2建筑工程深基坑支护技术特点 1.2.1施工条件更加复杂 就目前而言，深基坑支护技术相比较过去更为复杂，尤其是在经济较为发达的沿海地区，由于沿海地区的地形特殊，地质构造相对比较复杂，在深基坑支护技术的施工提出了更高的 要求，特别是在深基坑的开挖过程中，经常会影响到建筑自身的安全性和稳定性，如果情况 严重的话还会直接影响到周围的建筑，造成环境污染或者给周边建筑的安全构成威胁，这样 一来会大大缩短建筑工程的使用寿命。除此之外，铺设管道的工作也绝非易事，这是因为一 些陈旧老化的建筑物需要进行更换或者更新，这会涉及到大面积改造和成本的考虑，使得建 筑的安全性和稳定性都会大打折扣。 1.2.2基坑深度越来越大 虽然说我国国土资源丰富，但是由于人口基数庞大，外加很大一部分土地并不适合耕种 或者居住，在这种情况下，我国政府经过研究决定需要大力开发地下建筑。鉴于此，我国的 地下建筑工程正在朝着更大、更深和更加现代化的方向发展，这将会对城市的经济发展和城 市空间的合理应用具有至关重要的作用。通过调查发现，在一些发达地区的地下深度建设已 经达到了六层，基坑深度最深的甚至达到二十米以上，而且我们有充足的理由相信，随着时 间的不断推移，未来的基坑深度会越来越深。 1.2.3支护方式多样化 我国深基坑支护技术经过这么多年的发展，现在已经较为成熟，深基坑支护技术施工方 法种类很多，目前比较常用的主要有三种。第一种是悬臂式支护结构；第二种是重力式挡土 结构；第三种是混合式支护结构。这些支护方式需要我们在实际施工过程中结合地质结构的 不同加以选择，这样一来对保障建筑工程的安全性和稳定性比较有利，与此同时对地下建筑 工程质量的进一步提升和扩大地下建筑空间起到一定的促进作用。 1.2.4容易诱发安全事故 从前面的阐述中我们可以清楚地看出，在进行深基坑施工的过程中，通常会受到人为或 者非人为的因素会在一定程度上破坏施工地区以及周边的地质环境，容易引发相关的安全事故。尤其是在施工中由于支护工作并未严格按照设计标准来实行，或者受到一些外部因素的 影响，这样会直接破坏建筑结构的稳定性。一旦事故发生必然带来诸多负面影响，最为直接 的就是延长工期，从而带来人员损伤以及成本的增加，甚至引发一些工程纠纷，导致建筑施
深基坑工程施工安全控制要点 1）设计、施工安全性报告控制：初步设计阶段施工单位应制定深基坑设计、施工安全性报告。安全性报告应通过专家评审。 2）支护结构和土体加固工程施工安全质量控制：地下连续墙、SMW工法、钢或混凝土支撑等基坑支护结构和土体加固施工中涉及安全性能的重要工序的施工质量应满足法规 标准和设计要求。 3）安全管理人员监管：作业时，施工单位专职安全生产管理人员应在现场进行管理。 4）基坑临边防护：基坑四周、操作平台等临边处应设置防护栏杆，应牢固可靠。 5）立体交叉作业控制：当应用土代模浇筑混凝土支撑，支撑下的土方开挖后，施工单位应及时清除支撑下粘结的土石。上下层立体交叉作业时，应设置隔离设施。 6）施工进度控制：施工单位报送的进度计划应满足基坑安全性要求。 深基坑事故防范经验： 1）对深基坑工程特点应有深刻的认识，基坑工程时空效应强，环境效应明显，挖土顺序、挖土速度和支撑速度对基坑围护体系受力和稳定性具有很大影响。 施工应严格按经审查的施工组织设计进行。应及时安装支撑(钢支撑)，及时分段分块浇筑垫层和底板，严禁超挖。深基坑围护结构设计应方便施工，深基坑工程施工应有合理工期。 2）基坑工程不确定因素多，应实施信息化施工。 监测点设置应符合规范和设计要求。监测单位应认识科学测试，及时如实报告各项监测数据。项目各方要重视基坑的监测工作，通过监测施工过程中的土体位移、围护结构内力等指标的变化，及时发现隐患，采取相应的补救措施，确保基坑安全。 3）有多道内支撑的基坑围护体系应加强支撑体系整体稳定性。考虑到基坑工程施工中，第一道支撑可能产生拉应力，建议第一道支撑采用钢筋混凝土支撑。 对钢支撑体系应改进钢支撑节点连接型式，加强节点构造措施，确保连接节点满足强度及刚度要求。施工过程中应合理施加钢管支撑预应力。 应明确钢支撑的质量检查及安装验收要求，加强对检查和验收工作的监督管理。 4）岩土工程稳定分析中，要合理选用分析方法。 抗剪强度指标的选用，与其测定方法、安全系数的确定要协调一致。在土工参数选用时应综合判断，并结合地区工程经验，合理选用。 作为施工方，在有条件的情况下应对设计进行适当的验算，在此基础上提出合理化建议，优化施工组织设计，确保深基坑的安全和实现效益最大化。
基坑支护安全 监 理 实 施 细 则
基坑支护安全监理实施细则 一、施工方案核查要点 １、基础施工前必须进行地质勘探和了解地下管线情况，根据土质情况和基础深度编制专项施工方案。施工方案应与施工现场实际相符，能指导实际施工。其内容包括：放坡要求或支护结构设计、机械类型选择、开挖顺序和分层开挖深度、坡道位置、坑边荷载、车辆进出道路、降水排水措施及监测要求等。对重要的地下管线应采取想方设法措施。 ２、施工方案必须经企业技术负责人审批，签字盖章后方可实施。 二、临边防护核查要点 １、基坑施工必须进行临边防护。本基坑为深度超过2M的基坑施工，必须采用密止式安全网做封闭式防护。 ２、临边防护栏杆离基坑边口的距离不得小于50CM. 三、坑壁支护核查要点 １、坑槽开挖时设置的边坡符合安全要求。坑壁支护的做法以及对重要地下管线的加固措施必须符合专项施工方案和基坑支护结构设计方案的要求。 ２、支护设施产生局部变形，应会同设计人员提出方案并及时采取相应措施进行调整加固。 四、排水措施核查要点 １、基坑施工应根据施工方案设置有效的排水、降水措施。 ２、深基坑施工采用坑外降水的，必须有防止临近建筑物危险沉降的措施。 五、坑边荷载检查要点 １、基坑边堆土、料具堆放的数量的距基坑边距离等应符合有关规定和施工方案的要求。 ２、机械设备施工与基坑（槽）边距离不符合有关要求的，应根据施工方案对机械施工作业范围内的基坑壁支护、地面等采取有效措施。
六、上下通道检查要点 １、基坑施工必须有专用通道供作业人员上下。 ２、设置的通道，在结构上必须牢固可靠，数量、位置满足施工要求并符合有关安全防护规定。 七、土方开挖核查要点 １、施工机械应由企业安全管理部门检查验收后进场作业，关有验收记录。 ２、施工机械操作人员应规定培训考核，持证上岗，熟悉本工种安全技术操作规程。 ３、施工作业时，应按施工方案和规程挖土，不得超挖、破坏基底土层的结构。 ４、机械作业位置应稳定、安全，在挖土机作业半径范围内严禁人员进入。 八、基坑支护变形监测核查要点 基坑支护结构应按照方案进行变形监测，并有监测记录。对毗邻建筑物和重要管线、道路应进行沉降观测，并有观测记录。 九、作业环境检查要点 １、基坑内作业人员应有稳定、安全的立足处。 ２、垂直、交叉作业时应设置安全隔离防护措施。 ３、夜间或光线较暗的施工应设置足够的照明，不得在一个作业场所只装设局部照明。 浙江耀华工程咨询代理有限公司 舟山分公司
浅谈建筑工程基坑支护施工技术要点 【摘要】本文在简单介绍了建筑工程支护的基础上，针对实际施工过程中存在的各种问题，论述了建筑基坑土方开挖、支护施工、安全防范措施，并着重介绍了建筑工程支护施工技术的要点。 【标签】建筑工程；支护；施工技术要点 1、建筑工程基坑支护简介 随着地下建筑工程的不断发展，基坑工程得到越来越多的发展和利用。所谓基坑工程，就是为了保护基坑的开挖、地下主体结构的施工安全和周边环境不被或少被破坏而采取的支档措施，此外，它还包含了基坑的土方开挖、施工机械的利用以及降水防水等方面的，所有的这些，共同组成了建筑工程地下基坑支护的全部内容。 随着地下建筑工程开挖深度的不断增加，开挖土方的面积越来越大，建筑工程支护施工的难度也相应的不断加大。建筑工程基坑工程是一个很复杂的问题，它包含的许多不确定的因素和内同，涉及到土力学中的变形、稳定、强度以及防水等方面的内容，需要我们不断地加以研究和在施工中总结经验，是基坑工程的施工技术得到不断的完善。 目前放坡开挖和在支护结构保护下的开挖最常用的两种施工工艺。放坡开挖即无支护开挖，适用于基坑开挖深度较小、土质条件较好的边坡，与之相对应的是支护开挖，即有支护体系保护下的开挖。针对不同的工程实际，我们要选择合理的开挖和支护方式，并在所选支护条件下进行合理施工工艺的设计和选择。由于基坑工程的环境复杂性和保障结构施工，同时由于基坑施工过程中存在着许多不可预知的可变因素，使得建筑基坑工程支护施工工艺存在着许多的问题。 2、建筑工程中基坑支护存在的问题 目前在建筑工程支护过程中，基坑支护还存在一系列的问题，简述如下：（1）深基坑环境复杂性 在设计过程中，根据提供的资料进行基坑工程支护的设计，由于环境的多样性和复杂性，不可能考虑到实际施工中遇到的各种问题，由于地质调查覆盖的程度不同，现实中存在的软弱地层或涌水地层等可能没有勘查到，在实际中需要多加预防与指定响应的预防措施，以保障支护施工的顺利进行。 （2）设计与施工不达标 由于设计人员的疏忽或认识不足，在进行边坡的设计时存在着一定的问题，但这种情况往往较少发生。最主要的是施工单位在进行施工时，没有严格按照设计要求及相关规范的要求，如在喷射混凝土养护过程中混凝土未按照规范要求进行合理的养护，未达到设计强度要求就进行接下来的支护施工，或者是在土钉支护过程中，锚杆并未达到设计的强度等等，都是经常遇到的；同时边坡面的处理不当，达不到标准要求，以及相关负责人员急功近利，没有做好基坑公正施工工序的协调工作，只是盲目的追求施工进度，都会给建筑工程支护带来安全隐患。 （3）基坑工程中地下水的影响 在基坑工程的开挖和支护过程中，地下水的影响尤其需要得到足够的重视，是一个不能忽略的问题。随着基坑开挖深度的不断增加，许多基坑在地下水位一下或者受到地下水的影响，尤其在地下水位较高的地区，以及粉砂地基中，往往容易发生地下水的灾患，容易给基坑工程支护工程带来极大的危险。对于基坑支
深基坑支护工程得质量控制要点 在我国沿海地区如温州、台州、宁波等江浙以及福建沿海地区高层、超高层建筑群立。当前对房屋建筑工程基本上都有人防要求。至目前为止，基坑深度最深得已达到30多米，地下室得设置多得已达到六层。而上述地区都就是软土地基，地层分布一般如下：1、杂填土层，由各种杂填土及垃圾组成，只就是在表面层一般厚度在1至3米。2、淤泥质、粉质粘土层，有些地区呈流塑状，一般就是由海域积沉而成、局部还夹有贝壳类等杂物。3、淤泥层：灰～浅灰绿色，主要由粘粒组成，粉粒次之，含有少量有机质及贝壳碎屑，此土层厚度一般都较厚，也不均匀，少则十多米，也可能达到百十米。由于各种基坑得支护形式差异很大，而基坑支护得特点就是使用寿命短，因此在设计时一般只注重于成本得控制，深基坑支护倒塌得案例时有发生。笔者在此浅谈一点瞧法，抛砖引玉抓好深基坑支护工程得质量，以确保工程得顺利进行。 一、深基坑支护得特点以及使命 基坑支护就是应用于房屋建筑、地下工程、桥梁工程等以及其它一些基础设施，它得使命就是确保主体工程基础部分得顺利实施，而支护得成功与否直接影响工程经济效益、工程进度、施工安全。深基坑支护又不就是建筑产品，它就是为完成建筑产品而采取得措施之一，一旦完成了基础工程后，也就就是完成了它得使用使命，因而它得施工成本高。支护工程一般都就是按悬臂构件来考虑得，随着深度得增加悬臂得长度也增加或者就是在中间部分增加内撑。受地质条件、地下水得情况、岩土成份得不同也会直接影响支护工程得造价。它得施工技术有：桩基工程、喷射砼技术、锚杆技术、钢筋砼、多层支撑换撑、土方开挖、基坑排水、地基土处理等。 二、支护工程得阶段划分 一般工程中得支护可以划分为以下几个阶段： 1、设计阶段； 2、支护施工阶段； 3、房屋基础施工阶段。 三、各阶段得质量控制 1、设计阶段得质量控制 在设计阶段应尽量与房屋设计相结合，使立柱桩尽可能利用工程桩进行设计，而由于支护特点在最不利因素同时发生得概率很小，因此在设计计算时一般设计人员往往会在荷载取值(或者就是在安全系数取值)时进行打折，这一折扣一般为0、7～0、85左右，折扣得比例一般就是由设计得结构工程师凭着经验取值。在进行专家论证时，往往对支护得安全系取值也就是凭各专家得经验进行，而且就是偏高一点得，所以在支护设计时应严格按土质情况进行取值，并在支护得寿命期内设计得结构工程师应进行跟踪检查。 2、支护施工阶段得质量控制 支护设计经专家论证后进行施工时应严格按设计要求进行施工。当前一般刚开始进场施工，对支护得质量控制相对要薄弱一些。此时得相关各方都就是处于准备阶段，各管理方得管理人员未能全部到位，即使人员配备基本到位也就是处于人员得磨合期中，对于管理上也就是难度再大得时期。因在管理层得管理人员得意识中认为支护工程得性质不就是建筑产品，在很大得程度上也会有所松懈。
深基坑施工安全生产管 理要点 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
深基坑施工安全生产管理要点 1、临边防护 （1）基坑施工必须按要求进行，具体临边防护要求按“三宝四口”章节要求执行。 （2）开挖深度超过2米的基坑施工还必须在栏杆式防护的基础上加密目式安全网防护。 深基坑临边防护 2、排水措施 （1）常见的地下水控制方法有集水明排、降水、截水和回灌等型式单独或组合使用。常用的地下水控制方法有明排水、井点降水、自流深井排水等。 （2）深基坑施工采用坑外降水的，必须有防止临近建筑物危险沉降的措施。 基坑排水措施 基坑降水措施 基坑降水措施 3、坑边荷载 （1）基坑、边坡和基础桩孔边堆置各类建筑材料的，应按规定距离堆放；各类施工机械距基坑、边坡和基础桩孔边的距离，应根据设备重量、基坑、边坡和基础桩的支护、土质情况确定，堆载不得超过设计规定。 （2）各类施工机械施工与基坑、边坡的距离小于规定时，应对施工机械作业范围内的基坑支护、地面等采取加固措施。? 4、上下通道 （1）基坑作业时必须设置专供作业人员上下的通道，作业人员不得攀爬临时设施。（2）通道的设置，在结构上必须牢固可靠，数量、位置上应符合有关安全要求。 深基坑上下通道 5、土方开挖 （1）土方施工机械应由有关部门检查验收合格后进场作业，操作人员应持证上岗，遵守安全技术操作规程。 （2）机械开挖土方时，作业人员不得进入机械作业半径范围内进行坑底清理或找坡作业。 （3）施工时应遵循自上而下的开挖顺序，严禁先切除坡脚，并不得超挖。 基坑开挖
基坑支护的技术要点一、基坑支护的一般规定： 基坑或管沟工程等在开挖施工中，现场不宜进行放坡开挖，但有可能对邻近的建筑物，地下管线、永久性道路产生危害时，应对该基坑或管沟进行支护后再开挖。 二、基坑支护的术语： 1、基坑周边环境：基坑开挖影响范围内包括既有建（构）筑物、道路、地下设施、 地下管线、岩土体及地下水体等的统称。 2、基坑支护：为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环 境采用的支档、加固与保护措施。 3、嵌固深度：桩墙结构在基坑开挖底面以下的埋置深度。 4、地下水控制：为保证支护结构施工、基坑挖土、地下室施工及基坑周边环境安 全而采取的排水、降水、截水或回灌措施。 5、支撑体系：由钢或钢筋混凝土构件组成的用以支撑基坑侧壁的结构体系。 6、冠梁：设置在支护结构顶部的钢筋混凝土连梁。 7、腰梁：设置在支护结构顶部以下传递支护结构与锚杆或内支撑支点力的钢筋混 凝土梁或钢梁。 三、基坑开挖前的准备工作： 开挖前，应根据支护结构形式、挖深、地质条件、施工方法、周围环境、工期、气候和地面载荷等制定施工方案，环境保护措施，监测方案，经审批后方可施工。 四、基坑开挖的顺序和原则 1、基坑开挖的顺序、方法必须与设计要求和《施工组织设计方案》相一致。 2、开挖原则：开槽支撑，先撑后挖，分层开挖，严禁超挖。 五、基坑支护的主要几种类型和适用范围、要点： 1、挡土墙支护： 适用于施工场地狭小、但已放坡或具备放坡的条件。挡土墙材料可用砖砌、袋装土（可利用现场土方），因此该支护方案造价较低，工期短。但目前用得较少。该支护方法当下卧层为软弱土层时，可先砌块石基础，基底打木桩加固。2、排桩墙支护：

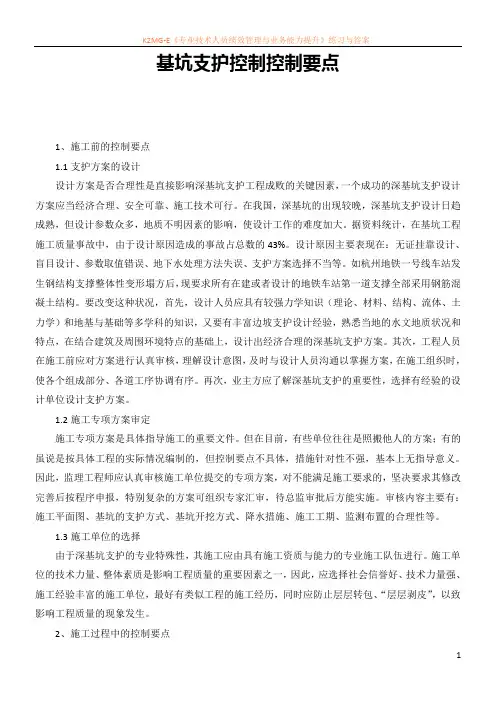

基坑支护控制控制要点 1、施工前的控制要点 1.1支护方案的设计 设计方案是否合理性是直接影响深基坑支护工程成败的关键因素，一个成功的深基坑支护设计方案应当经济合理、安全可靠、施工技术可行。在我国，深基坑的出现较晚，深基坑支护设计日趋成熟，但设计参数众多，地质不明因素的影响，使设计工作的难度加大。据资料统计，在基坑工程施工质量事故中，由于设计原因造成的事故占总数的43%。设计原因主要表现在：无证挂靠设计、盲目设计、参数取值错误、地下水处理方法失误、支护方案选择不当等。如杭州地铁一号线车站发生钢结构支撑整体性变形塌方后，现要求所有在建或者设计的地铁车站第一道支撑全部采用钢筋混凝土结构。要改变这种状况，首先，设计人员应具有较强力学知识（理论、材料、结构、流体、土力学）和地基与基础等多学科的知识，又要有丰富边坡支护设计经验，熟悉当地的水文地质状况和特点，在结合建筑及周围环境特点的基础上，设计出经济合理的深基坑支护方案。其次，工程人员在施工前应对方案进行认真审核，理解设计意图，及时与设计人员沟通以掌握方案，在施工组织时，使各个组成部分、各道工序协调有序。再次，业主方应了解深基坑支护的重要性，选择有经验的设计单位设计支护方案。 1.2施工专项方案审定 施工专项方案是具体指导施工的重要文件。但在目前，有些单位往往是照搬他人的方案；有的虽说是按具体工程的实际情况编制的，但控制要点不具体，措
