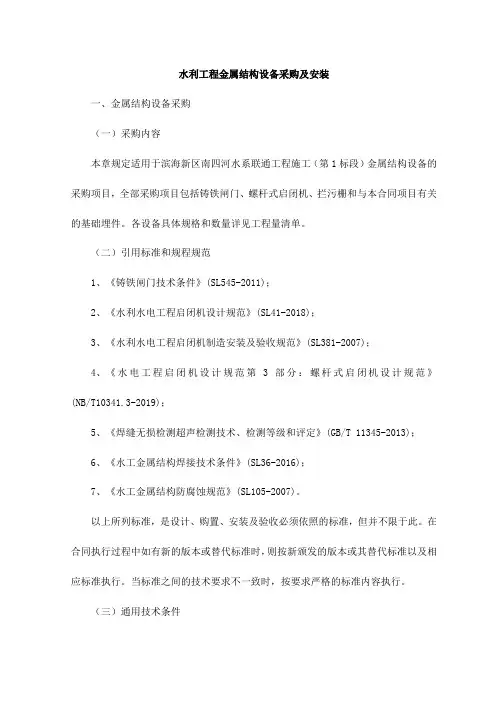

金属结构设备及安装工程设备清单
管道购置及安装工程设备清单
水闸工程金属结构及启闭机安装监理实施细则 7.1总则 （1）本细则编制的主要依据： 1）《工程建设标准强制性条文——水利工程部分》（2004版）的第六篇金属结构。 2）《水工金属结构焊接通用技术条件》（SL36--2006）。 3）《水电水利工程钢闸门制造安装及验收规范》（DL/T5018--2004）。4）《水利水电工程启闭机制造、安装及验收规范》（DL/T5019--94）。5）《水工金属结构防腐规范》（SL105--95）。 6）《水闸施工规范》（SL27--91）。 7）《水利工程建设项目施工监理规范》（SL288--2003）。 8）北京市地方性标准《建设工程监理规程》（DBJ01—41--2002）。9）北京市水务局颁发的《北京市水利工程施工质量评定标准（试行）》。10）发包人与承包人签订的该工程项目合同书。 11）水闸工程土建、金属结构采购安装工程招、投标文件。 （2）本细则适用于水闸工程弧形工作门（6扇）、检修闸门（2扇）、鱼道上游控制闸门（1扇）与埋件的安装及水闸工程弧形工作闸门2×500KN液压启闭机（6套）和鱼道上游控制闸门1×50/20KN液压启闭机（1套）及其埋件的安装。 7.2安装前准备工作监理 （1）发包人与承包人合同签订后，监理人要主持召开本工程设计单位金结主设人员、液压启闭机制造厂家技术人员参加的设计交底会
议，明确金结设计和液压启闭机设计要求及相互关系；明确安装工程执行的规范；明确液压启闭机安装是再液压启闭机制造厂家技术人员指导下进行。液压启闭机安装调试期间，厂家技术人员要常驻工地。（2）承包人在金属结构、液压启闭机安装前，应根据金结和启闭机设计图纸、合同书、技术条款和有关规范、结合承包人及现场安装人员实际情况编制施工组织设计报送监理人审核批准。施工组织设计应包括：劳动力、材料和设备配置；安装调试、试运转和试验工作计划及运输、吊装方案；焊接工艺及焊接变形的控制和矫正措施；安装方法和质量控制措施；施工组织管理机构（项目部）及项目经理、技术负责人、质检负责人等主要施工人员名单及其资质证件；质量保证体系和检验措施；安全保证体系及安全措施。 （3）现场安装人员必须熟悉一下图纸和相关规范要求。 1）水闸金属结构布置图、弧形工作们、检修闸门、鱼道上游控制闸门的总装配图、埋件装配图。 2）液压启闭机液压原理图、泵站总图、油缸总图、埋件总图。（4）承包人应及时向监理人报送安装工程开工申请表和分部工程项目开工申请表，监理人将于收到承包人申请后48小时内开出安装工程开工令或分部工程开工通知。 （5）进入工地的所有构件、部件均须符合设计图纸要求，有生产厂家质监部门签发的出厂合格证及相应检测资料。 （6）安装使用的所有材料均须符合设计图纸要求，并附有出厂合格证及材料证明。
电气设备安装工程施工合同的范本 甲方： 乙方： 按照《中华人民共和国合同法》、《建筑法》、《建筑安装工程承包合同条例》和国 家工商行政管理局、建设部颁发《建设工程施工合同》，并结合本工程具体情况，经甲、 乙双方共同协商就乙方承包甲方首都国际机场口岸信息楼工程电气工程施工一事达成本协议： 第一条：工程承包范围 1.1工程地点：北京市顺义区南法信镇。 1.2承包范围：北京首都机场口岸行政信息楼电气设备安装施工。 第二条：工程承包方式及合同单价 2.1工程承包方式：本工程采用综合单价的承包方式。如果实施中乙方的施工质量、 安全、进度等不能令甲方满意，甲方有权单方终止合同（甲方不负违约责任）。 2.2合同单价：见后附《工程量清单单价》，如果甲方发现乙方在《工程量清单单价》的报价中存在不合理单价，甲方有权将不合理单价进行整。 2.3本合同在任何条件下不会影响本合同标明的单价。本合同单价在任何情况下不予 上调。此项目单价包含了乙方完成该项目从机具设备调遣、人员调遣、生活设施、电气设 备安拆，工程修建、中小型机具使用费、生产工具使用费、甲供材料的卸车费、甲供材料 的管理费、劳动保护费、生活水电费、安全文明施工、场地清理、缺陷修复、现场管理、 工程赶工的各种措施费、利润、税金、国家和地方法律、法规、条例规定的及合同和施工 中明示或暗示发生的所有费用。是乙方完成本工程合格项目的全部支付。 对于因征地拆迁、管线改移、砍伐树木、设计变更等各种因素导致乙方窝工、误工、 停工等现象，乙方不得以任何理由向甲方索取任何费用。 第三条：工程承包内容 乙方工作内容包括但不限于以下施工工序： 母线、控制设备及低压电器安装、电机检查接线及调试、电缆线防雷及接地装置、 配管配线、照明器具安装、电气调整试验、建筑与建筑综合布线、自动化控制仪表等工程 施工。
第二章电气设备安装工程 第一部分基础知识 § 2.1 电气设备安装工程基础知识 2.1.2 电气设备安装基础知识（教材P37） 1、电气工程包括电力、通迅、控制三大系统 2、电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。（教材 P37） ▲简单解释图2.1-1发电送变电过程（教材P37） 由发电厂中的发电机发出 3.15～15.7KV电压通过升压变压器升到35～500KV电压,经过高压输电线送到区域变电所，区域变电所通过降压变压器将电 压降到6～10KV电压,经过高压配电线送到用户中的高压配电房，再通过降压变 压器将电压降到380/220V供用户用电。 3、在电气安装工程中，目前我国常用的电压有500KV、330KV、220KV、110KV、35KV、 10KV、6KV、380V、220V。根据供电线路采用电压的不同，可分为高压线路和低 压线路两种。 ▲习惯上把1KV及以上的电压称为高压，1KV以下的电压称为低压。（教材P37）▲我国规定安全电压为36V、24V、12V三种。 4、在低压配电系统中应用最广泛的供电方式为三相四线制。(教材P38) 即： 在配电变压器低压侧三相绕组的首端A、B、C引出三条导线（叫相线），分别用黄、绿、红三色标示。未端X、Y、Z联接成一个公共点（叫中点或零点）, 从中点O引出一条导线（叫中线），用黑色或白色标示。这种具有中线的三相供 电方式称为三相四线制。它既可供三相电源（380V），也可供单相电源（220V）， 且可供给两种电压—---相电压和线电压。 相电压—----每根相线与中线之间的电压称为相电压 线电压—----相线之间的电压称为线电压 如下图所示： A A 黄色
第九章金属结构及启闭机设备制造和安装 9.1金属结构的制造 9.1.1讲明 9.1.1.1本标段钢结构的制造为图纸所示的主副拦污栅、闸门及其上述项目的附件和零部件的制造。闸门及拦污栅制造的主材为Q345B热轧状态供货，钢材可焊性良好，焊后一般不需热处理。连接板材料为16Mn，其余材料为Q235B。全部制造项目的工程量为198.5t。详见表9-1-1。 毛坝关引水建筑物金属结构制造工程量表 表9-1-1
9.1.1.2工作责任 1.负责以上工程项目的全部钢材、焊接材料、外购件和涂装材料的采购和存放保管，并按标书的规定进行检验和验收。 2.按照标书及图纸的要求进行钢结构的制造、运输和存放以及质量检查和验收等全部工作。 3.按照图纸规定，对重要的钢结构进行必要的荷载试验。 4.有关要紧制造资料、打算及措施等文件的提交审批。 9.1.1.3引用标准 水利水电工程钢闸门制造、安装及验收规范（DL/T5018-94）； 低合金结构钢（GB1591-88）； 一般碳素钢和低合金热轧厚钢板技术条件（GB3274-82）； 热轧厚钢板品种（GB709-65）； 热轧一般槽钢品种（GB707-65）； 热轧等边角钢品种（YB166-65）； 热轧不等边角钢品种（YB167-65）； 合金结构钢技术条件（GB3077-82）； 一般工程用铸造碳钢（GB5676-85）； 合金铸钢（Q/ZB66-73）； 铸造铜合金（GB1176-74）；
不锈钢热轧钢板（GB4237-82）； 碳钢焊条（GB5117-85）； 低合金钢焊条（GB5118-85）； 不锈钢焊条（GB983-85）； 焊接用钢丝（GB1300-77）； 碳素钢埋弧焊用焊剂（GB5293-85）； 焊条质量治理规程（JB3223-83）； 水工金属结构焊接通用技术条件（SL36-92）； 水工金属结构焊工考试规则（SL35-92）； 火焰切割面质量技术要求（JB3092-82）； 手焊、手工电弧焊及气体爱护焊焊缝坡口差不多型式和尺寸（GB985-88）； 埋弧焊焊缝坡口差不多型式和尺寸（GB986-88）； 焊缝符号表示法（GB324-88）； 钢结构焊缝外形尺寸（GB10854-89）； 钢焊缝射线照相及底片等级分类法（GB3323-87）； 钢焊缝手工超声波探伤方法和探伤结果的分级（GB1345-89）； 铸钢件通用技术条件（SDZ012-85）；
金属结构设备安装工程 施工方案 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
金属结构设备安装工程分部工程施工方法 一、工程概况 本分部工程共涉及阀件数量为：手动双偏心蝶阀（DN2200、DN500）16套、双法兰传力接头C2F（、）19套、复合式进排气阀(DN250、DN300，36套、手动暗杆式闸阀（（Z45X-10Q DN500、DN300、DN250）40套、各类法兰（含盲板、法兰盖）128片。 二、阀门安装 安装原则为：安装顺序本着分片区、分系统，先大直径后小直径，先下层后上层，先难后易，先上管廊后连设备，与设备相连接的管道原则上是从里向外配，以减少焊接应力对设备安装精度的影响，室内与室外管线的碰口应留在室外。 1、蝶阀安装 安装前的检查 安装前检查，检查操作方向，通径，是否符合铭牌标示，密封面是否在运输中损伤，密封面是否裂开；阀杆是否弯曲，手轮是否损坏，断裂；螺栓数量是否合适；是否 有丢失零件或部件的情况；有无违反操作的证据等。 检查阀门配合法兰是否有污物及夹杂物，检查管道内部是否清洗干净。 （3）安装前每个阀件进行全关或全开的操作测试，检查阀门启闭是否灵活、止水橡胶带是否牢固，关闭是否严密。 安装工艺 （1）蝶阀安装包含手动蝶阀及所需螺栓、垫圈、埋件、支架等配件的安装、防腐、埋设、清扫、试验、保护等。 （2）安装要求必须认真学习阀门制造厂家的产品合格证书、产品说明书并在在蝶阀厂家技术人员的指导下进行。 （3）安装时必须在管道法兰焊接完毕并冷却至常温后，将阀门安装于管线上。 （3）法兰的焊接表面必须经过处理，去除焊渣及毛刺，避免刮伤弹性阀座。 （4）法兰的密封面保证没有损坏变形，去除铁锈及其他杂物，避免产生阀门和法兰密封面之间的外部泄露。 （5）安装前彻底清除法兰及管线内腔，不得有焊渣、水垢及其他附着物存在。
第七章电气设备安装工程 一、概况 1 .电气设备安装工程 电气设备安装工程是指变压器、高低压配电装置的安装，架空及配电线路的敷设，控制设备、低压电器及照明电器的安装，防雷及接地装置的安装和电气调整试验等。 2. 清单项目内容 电气设备安装工程清单的项目内容分为变压器、配电装置、母线及绝缘子、控制设备及低压电器、蓄电池、电机检查接线与调试、滑触线装置、电缆、防雷及接地装置、10kV 以下架空及配电线路、电气调整试验、配管及配线、照明器具（包括路灯）安装十二个部分。 3. 适用范围 适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程量清单编制与计量。 二、工程量清单项目设置 1.变压器安装项目设置 （1）变压器安装项目的内容变压器安装包括油浸电力变压器、干式变压器、自耦式变压器、带负荷调压变压器、电炉变压器、整流变压器、电抗器及消弧线圈等安装。 （2）适用的范围适用于各变压器安装的工程量清单项目设置与计量。 （3 ）清单项目的设置根据计价规范（附录表 C.2.1 ）变压器安装项目，区别所要安装 的变压器种类（名称、型号），按其容量来设置项目。对于名称、型号、容量完全一样的，数量相加后，可设置一个项目；型号、容量不一样的，应进行编码分别设置项目。 计价规范（附录表 C.2.1）变压器安装项目的项目特征，是为了表示项目名称的，它是实体自身的特征。如油浸电力变压器安装、名称型号和容量是它自身的特征，最能体现该清 单项目。而干燥、过滤、基础型钢制作、安装是每台变压器都涉及的工作内容，不是它自身的特征，与设置项目名称无关，所以设置项目时仅依据变压器的名称、型号和容量。 计价规范（附录表 C.2.1 ）变压器安装项目中的工程内容，是指完成设置项目实体相关的工程。由于项目是包括全部内容的，即完成该变压器的安装还要求干燥、过滤和基础型钢 制作、安装，提示报价者要考虑这些内容。如上述的油浸电力变压器安装，不需要干燥和过滤，就不作提示，只要求报价人考虑型钢制作和安装。可见项目名称表述清楚，才能区别不同型号、规格，以便分别编码和设置项目。而依据工程内容对项目名称的描述又是综合单价 报价的主要依据，如果设计有要求或施工中将要发生的“工程内容”以外的内容，也必须加 以描述，因为它是报价的依据，所以项目描述要到位。所谓到位就是要将完成该项目的全部内容体现在清单上不能有遗漏，便于投标人报价。如果因描述不到位而引发纠纷，则以清单 的描述论责任，而不是以规范附录中提示的“工程内容”来论定。值得提示的是有的工程内 容（如刷油、试压等），在全国统一安装工程预算定额内已综合考虑，如电气配管工程项目，定额的工作内容中包括了刷油，而且消耗材料中也给出了油漆的消耗量。即使是这样，在电 气工程的钢管明配项目的描述中仍要加上刷油内容。这是因为清单的编制与定额不相关。除指定使用这个定额可以不描述刷油（因为定额已包括了刷油）夕卜，一般均应给以描述。在编制工程量清单时，有的“工程内容”无法确定其发生与否，如变压器安装“工程内容”中的干燥和油过滤两项，有的需要到货后经检查方可确定是否干燥，绝缘油是否过滤。在这种情 况下可按发生描述，也可不描述（即按不发生考虑）。但必须在招标文件的有关条款中明确，如不发生（或发生）与清单描述不同时，做出增减处理。 （2）清单项目计量工程量清单项目的计量，均指形成实体部分的计量，根据表5-41
电气设备装置工程施工工艺 1. 施工计划及首要工序施工办法 1.1 合作土建结构做好电气线管的暗敷设；合作土建装修施工做 好电气用具、配电箱柜、控制柜、照明箱等电气设备的装置。 1.2 首要工序施工办法 (1).线管暗敷 A.线管暗敷设工艺流程图如下所示 B. 基本要求：室内配的电气管路宜沿最近的道路敷设并应削减弯曲；埋入墙内的管子，离墙外表的净距应契合土建结构的要求，并最 小不得少于 15mm。进入落地式配电箱的电气管路，摆放应规整，管 口应高出根底面 50mm以上；进入暗装盒、箱预留洞的电气管路应排 列规整，距离均匀，长度适量，并不得从左右侧进入配电箱预留洞。 电气管路不得穿过设备根底，在穿过建筑物根底时应加维护管。 C.盒、箱预制加工：依据规划图纸，预先加工制造各种非标盒、 箱的管弯。煨弯选用冷煨法，管径过大可运用成品管弯。 D.测定盒、箱方位：依据规划图要求确认盒、箱轴线方位，以土 建弹出的水平为基准，挂线找平，线坠找正，标出盒、箱实践尺度位置、标高。 E. 安稳盒、箱：要求灰浆丰满，平坦结实，现浇砼墙固定盒、箱 加支铁固定。现浇砼楼板中的盒子要预先堵好，随底板钢筋固定结实，管路配好后，随土建砼浇筑施工一起完结。
F. 管路衔接：暗配管一概选用套管衔接法，套管的长度应不小于 衔接收径的 2.2 倍，衔接收口的对口处应在套管的中心，焊口应焊接 结实紧密。管路超越下列长度时，应加装接线盒（其方位应便于穿线）：无弯时30m；有一个弯时20m；有两个弯时15m；有三个弯时8m。 G.管进盒、箱要求：盒、箱开孔应规整并与管径相吻合，要求一 管一孔，不得开长孔。开孔运用液压开孔器，严厉制止用电、气焊开 孔。开孔后刷防锈漆。管口入盒、箱，暗配管可用跨接地线焊接固定 在盒、箱棱边上。管口不宜与敲落孔焊接，盒、箱内管口显露盒、箱 不大于 5mm。有锁紧螺母者与锁紧螺母平齐。显露锁紧螺母的丝扣为 2~4 扣，二根以上管入盒、箱要长短共同，距离均匀，摆放规整。 1.3管内配线 (1).管内配线工艺流程 挑选导线→穿带线→扫管→放线及断线→导线与带线的绑扎→ 带护口→穿线→导线衔接→接头包扎→线路查看 (2).选择导线：根据设计施工图纸要求选择导线的型号、规格及 色彩，导线须有合格证。 (3).穿带线：其目的是检查管路是否畅通，管路走向和盒、箱的 方位是否契合规划施工图纸的要求。带线一般运用Φ1.2~2.0mm的钢 丝，先将钢丝的一端弯成不封口的圆圈。带线穿过管路后，两头均应 留有100~150mm的余量。
金属结构设备及安装工程 本工程金属结构部分主要有：闸门安装；启闭机安装； 6.1铸铁闸门的安装 引用标准和规程规 1、《钢结构高强度螺栓连接的设计、制造及安装及验收规程》JGJ82-91； 2、《水工金属结构防腐蚀规》SLl05-95； 3、《水利水电工程启闭机制造、安装及验收规》DL/T5019-94； 4、《水电水利工程钢闸门制造安装及验收规》DL/T5018-2004。 5、《水工钢闸门和启闭机安全检测技术规程》DL/T835－2003。 5.2闸门门槽埋件的安装 1、埋件安装工艺流程 埋件安装工艺流程见图。 平面闸门门槽埋件安装工艺流程图
6.3闸门的安装 1、平面闸门安装工艺流程 平面闸门安装工艺流程见图2-2。 2、安装前准备工作 （1）进行图纸审核，制定施工组织设计、焊接工艺、质量保证措施以及安全文明施工条例等技术文件，报监理工程师审批。 （2）清点闸门及其配件的数量，检查闸门构件在运输、存放过程中是否有损伤，检查各构件的安装标记，确保装配准确。 （3）检查门叶的几何尺寸，如有超差应制定措施（经监理人批准）修复后进行安装。 （4）安装用各种工器具齐全，测量工具经相关部门校验并在有效使用期。
（5）在闸门拼装部位（门槽顶部平台）安装锁定梁，梁顶部支承部位用水平仪测量调平。 平面闸门安装工艺流程图 图2-2 3、运输及吊装 吊车运输及吊装。 4、门叶拼装 门叶现场拼装采用水平拼装。
门叶吊装到位后，在门叶及吊头上悬挂钢线并采用水平仪等仪器进行整体调整，检查各项控制尺寸合格后，进行临时固定，穿销或进行高强螺栓连接或焊接。 拼装后的闸门各项尺寸偏差要求要符合施工图纸及DL/T5018-93规的要求。 5、穿销、高强螺栓连接 按图纸要求穿销连接。 螺栓联接时先用普通螺栓对称进行固定，然后根据高强螺栓施工工艺要求进行高强螺栓的联接，用扭力板手或电动板手施拧，合格后进行抽查。扭力板手使用前需进行校验，合格后方准使用，用以施工和检验的扭力板手不应使用同一把板手。 闸门门叶结构连接完毕，经过测量校正合格后，调试或安装支撑部件等，挂线调整所有主支承面，使之在同一水平面上，误差不得大于招标文件及施工图纸的规定。 6、水封安装 按设计图纸及厂家要求安装闸门水封。 7、防腐 闸门工地焊缝及损坏部位补防腐，按招设计图纸及有关标准执行。 8、静平衡试验 闸门用启闭机自由吊离锁定梁100mm，通过滑道中心测量上、下游方向与左、右方向的倾斜，单吊点平面闸门的倾斜不应超过门高的1/1000，且不大于8mm。当超过时，应予配重调整，符合标准后方可进行试槽。 9、平面闸门试验 闸门安装完毕，对闸门进行试验和检查。试验前检查并确认吊头、抓梁等动作灵活可靠；充水装置在其行程升降自如、封闭良好；吊杆的连接情况良好。同时还应检查门槽影响闸门下闸的杂物等是否清理干净，然后方可试验。平面闸门的试验项目包括： （1）无水启闭试验 在无水的状态下，闸门与相应的启闭机等配合进行全行程启闭试验。试验前在滑道支承面涂抹钙基润滑脂，闸门下降和提升过程中用清水冲淋橡胶水封与不锈钢止水板的接触面。试验时检查滑道的运行情况、闸门升降过程中有无卡阻现象、水封橡皮有无损伤。在闸门全关位置，应对闸门水封进行漏光检查，止水处应严密。 （2）充水试验和静水启闭试验 本项目在无水启闭试验合格后进行，检查闸门与门槽的配合以及橡胶水封的漏水情况。试验时检测闸门在运行中有无振动，闸门全关后底水封与底坎接触是否均匀。 （3）在有条件时，闸门应作动水启闭试验。 10、平面闸门安装质量要求 平面闸门安装质量要求按招标文件及有关国家规的要求执行。 （1）整扇闸门的滑道承压面在同一平面，其平面度误差≤1mm。
电气设备安装工程 一、电力系统构成 电力系统一般由发电厂、输电线路、变电站（所）、配电站（所）、配电线路、配电设备、用电设备等构成。 二、电力系统的划分 习惯上把1KV以下的电压称为低压，1KV以上的电压称为高压，110千伏以上称为超高压，把35KV以上的输电线路称为送电线路，10KV以下的线路称为配电线路。 三、导线引上引下 四、配电箱符号 导线符号
五、变压器 电力系统中常用三相变压器，有油浸和干式。
六、变压器型号表示方法 七、工程量清单项目设置 ?变压器清单项目包含的内容. ?变压器清单项目名称及特征描述应注意的问题 ?（1）描述名称、规格、容量 ?（2）是否包括基础型钢制作、安装。 ?（3）是否需要设网门。 ?（4）变压器中性点是否需要接地。 ?（5）是否需二次刷（喷）油漆。 ?变压器干燥、油过滤工作内容未必发生，为结算方便，招标清单中可以不包含在清单中，单独列项。
八、变压器定额套用 ?1、记住一些系数： ?（1）电炉变压器、整流变压器套定额时分别乘2.0和1.6系数。 ?（2）变压器器身检查，4000KVA以下按吊芯考虑，4000KVA以上按吊钟罩考虑，4000KVA以下吊钟罩，乘2.0系数。 ?2、已含接地工作。 ?3、不含干燥棚、铁梯、网门、母线铁钩件（见变压器安装标注图） 九、变压器清单举例 十、断路器特点 ?不频繁接通 ?有灭弧装置 ?能断开故障情况下的大电流
十一、隔离开关 ?隔离高压电源。 ?用于电器设备和线路的检修。 ?具有明显的断开间隙，没有灭弧装置，不允许带负荷操作。十二、负荷开关 ?具有简单的灭弧装置。 ?用于隔离和检修。 ?可以通断一定的负荷电流。 ?必须与高压熔断器串联使用。 ?有明显的可见间隙。 十三、电流互感器 将大电流转换为小电流，以供测量或继电保护。 十四、电压互感器 把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。用于测量和监视线路上的电压。 十五、高压开关柜及箱式变电站 高压开关柜：也称高压开关柜，是将成套的各种配电器件集中安装在一起，有固定式和手推车式之分 。
电气设备安装工程的七大组成部件 电气设备安装工程的七大组成部件 1、变配电工程 变配电工程是对变、配电系统中的变配电设备进行检查、安装的施工过程。 变配电设备是变电设备和配备设备的总称，其主要作用是变换电压和分配电能，由变压器、断路器、开关、互感器、电抗器、电容器，以及高、低压配电柜等组成。 变配电设备安装分室内、室外和杆上三种，一般均安装在室内（变电所或变电站）。 （1）变压器安装 ①、变压器搬运方式：单件重量在10t以内的变压器一般采用汽车和吊车进行搬运。 ②、变压器检查：一般采用汽车吊或链式起重机作吊芯、吊罩检查。 ③、变压器干燥：变压器干燥时间的长短，取决于变压器受潮程度以及选择的干燥工艺。变压器的干燥方法有短路干燥和涡流干燥等。 （2）、断路器、隔离开关、负荷开关、电抗器、电容器、高压配电柜等的搬运、 安装一般采用机械施工。 2、母线、绝缘子 （1）母线 在电流较大的场所采用，分为硬母线和软母线两种。硬母线又称为汇流排，软母线又包括组合母线。 母线按照材质可分为铜母线、铝母线、钢母线三种。 母线按形状可分为带形、槽型、封闭插接及重型几种。 （2）绝缘子 主要作用是绝缘和固定母线和导线。可以分为户内和户外两种，以及悬串式绝缘子。户内绝缘子有1~4孔，户外绝缘子为1孔、2孔和4孔。 绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上。 ①、低压针式绝缘子。在500V以下架空线路作绝缘和固定导线用。
②、低压蝶式瓷绝缘子。用于500V以下架空线路的终端、耐张、转角杆，作为绝 缘和固定导线。 ③、接线端子（线鼻子）。有铜质和铝质两种。 3、控制设备与低压电器 电气控制设备主要是低压盘（屏）、柜、箱的安装，以及各式开关、低压电气器具、盘柜、配线、接线端子等动力和照明工程常用的控制设备与低压电器的安装。 其中配电箱（盘）根据用途不同可分为电力配电箱（盘）和照明配电箱（盘）两种。根据安装方式可分为明装（悬挂式）和暗装（嵌入式），以及半明半暗装等。根据制作材质可分为铁制、木制及塑料制品，现场运用较多的是铁制配电箱。 配电箱（盘）按产品划分有定型产品（标准配电箱、盘）、非定型成套配电箱（非标准配电箱、盘）及现场制作组装的配电箱（盘）。标准配电箱（盘）是由工厂成套生产组装的；非标准配电箱（盘）是根据设计或实际需要订制或自行制作。如果设计为非标准配电箱（盘），一般需要用设计的配电系统图到工厂加工订做。 （1）电力配电箱 电力配电箱过去被称为动力配电箱，由于后一种名称不太确切，所以在新编制的各种国家标准和规范中，统一称为电力配电箱。 电力配电箱型号很多， XL—3型、XL—4型、XL—10型、XL—11型、XL—12型、XL—14型和XL—15型均属于老产品，目前仍在继续生产和使用 （2）照明配电箱 照明配电箱适用于工业及民用建筑在交流50Hz、额定电压500V以下的照明和小动 力控制回路中，作线路的过载、短路保护以及线路的正常转换之用。 由于国家只对照明配电箱用统一的技术标准进行审查和鉴定，而不做统一设计，且国内生产厂家繁多，故规格、型号很多。选用标准照明配电箱时，应查阅有关的产品目录和电气设计手册等书籍。 4、电机 电机是发电机和电动机的统称，建设工程中所称的电机是指电动机。电机种类较多，按照所供电源不同可分为直流电机和交流电机两类。 直流电机主要用于调速要求较高或需要较大启动转矩的生产机械上。
.. 潮州供水枢纽库区防护工程金属结构和机电设备安装及调试施工方案 1．工程概况 1.1概述 潮州供水枢纽工程位于广东省潮州市境内的韩江干流，坝址紧靠潮州市城区。该工程是合理调配水资源、为城镇及工农业用水创造条件，结合发电、兼顾航运、水环境保护等综合利用的枢纽工程，工程等级为I等，主要建筑物级别为2级。 潮州供水枢纽库区防护工程位于潮州市湘桥区及潮安县境内，由于供水枢纽工程水库蓄水位影响的韩江左岸堤围有：黄山坑围、铺头内围、潭头围、归湖堤、金丰围、头塘围、凤栖围和橡埔小堤围；影响韩江右岸的堤围有：克安围、克安下路围、绿竹围、西林围、西林下坑围、二塘围、鹿湖围、高厝塘围和龙空围；受影响的还有凤凰溪左岸的砚田村和铺头村由于无堤围而其土地将受淹。另外，位于湘桥区意溪镇北部的文祠水截洪渠及婆涵闸，由于水库蓄水位回水影响，将降低其排水能力，必须对渠道进行疏浚和对婆涵闸进行拓宽扩建；位于潮安县归湖镇韩江江心的金舟岛也受其回水影响，岛西岸必须护坡防护，并恢复码头2座。 库区防护工程第Ⅰ合同段全部位于潮州市区境内，工程项目分布在韩江左右两岸，左岸有头塘围、凤栖围、橡埔围堤围的加固及电排站工
程，以及文祠水整治及婆涵闸扩建工程、下洲填高区工程。右岸有：鹿湖围、高厝围、龙空围等堤围的加固及电排站工程， 本标段工程施工总工期为11月。 1.2主要工程量 防护Ⅰ标主要工程量表 资料word .. 9 碎石垫层 m 7431
2.1 金属结构和机电设备的采购 2.1.1 主要的设备，螺杆金属结构主要有平板焊接闸门、拦污栅、钢管共计40.16t台1水泵 及配套的电动机，3台500ZLB式启闭机9台。机电设备主要有面 11台电力变压器，5面高压计量柜，700ZLB水泵及配套的电动机，6 电力线路的设备，电力电缆等。的10kv低压配电柜，5.1km 2.1.2 设备的采购工程局具有中型平板滑）金属结构及启闭设备的采购：广东省*****（1动闸门、中型拦污栅、中型压力钢管的生产许可证（附本章后面），并有多年的生产施工经验。平板滑动闸门、拦污栅、压 力钢管在我工程局厂内生产。螺杆式启闭机从具有启闭机生产许可证的厂家采购，其产品质量、环保指标、安全性能等要求须符合规范 或行业通用标准。电）机电设备泵组、电力变压器、高压计量柜、低压配电柜，210kv（力线路的设备、电力电缆等设备的采购：根据设计要求，考察多个生产厂家，择优选取质优价廉，其产品质量、环保指标、安全性能等要求须符合规范或行业通用标准。金属结构制安及启闭机安装方案2.2 主要工程量2.2.1 资料word .. 2.2.1.1 金属结构 见金属结构主要工程量表。
电气设备安装工程及工程量计算规则 电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程。电气设备安装工程计价涉及到许多电气工程专业知识。 电气设备安装工程的组成 一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。 1. 电气照明系统 将电能转换为光能的电气装置构成照明工程。它包括工矿企业生产用照明和民用建筑照明等。 照明系统可分一般照明系统、局部照明系统和混合照明系统。 电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。 2.防雷及接地系统 (1)防雷装置 防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。 (2)接地装置 接地装置由接地体和接地线(接地母线)组成. 电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。 3.动力系统 动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于 生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。
动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。 4.变配电系统 变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。 变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。 常用电气材料和设备 1.材料 常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。 变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。 2.设备 常用电气设备包括：成套高压开关柜和低压配电屏、箱、盘，随设备带来的母线支持瓷瓶，组合型成套箱式变电站，电力变压器，高压隔离开关，高压断路器，高压熔断器，互感器，电力电容器，蓄电池等。 电气施工图 1 .电气施工图的组成 电气设备安装工程施工图一般包括变配电工程图、动力工程图、照明工程图、外电工程图、防雷接地工程图等。电气施工图一般由基本图和详图两部分组成。 （1）基本图 电气施工图中的基本图包括图纸目录、施工图说明、系统图、平面图、立（剖）面图、控制原理图等，设备材料表也属于基本图的范围。 ①施工图说明
建始县木桥河水库工程第一标段 （木桥河大坝工程） 金属结构安装施工工法 大禹水利水电建设有限责任公司 建始木桥河水库工程一标项目部
目录 1.1概述 0 1.2钢管制作与安装 0 1.3闸门制作及安装 (9) 1.4蝶阀安装 (14)
金属结构制作与安装工程 1.1概述 导流洞的钢管制作与安装以及临时工程的闸门制作与安装。其中钢管制作与安装工程包括洞取水钢管、取水闸阀连接钢管、钢管衬、竖井排水钢管、取水闸阀、放空闸阀等；临时工程包括进口封堵闸门2.2*3.0及埋件。 1.2钢管制作与安装 1.2.1钢管制作 （1）钢管制作工艺流程如下图： （2）钢管制作方法 ①下料及附件制作 A．材料到货后，配合业主做好材料的复检，合格后方能进行下料工序。 B．将钢板吊至下料平台，钢板规格尺寸核对无误后，根据钢管节序图的钢管直径、管长及部件或异形管瓦块展开图划线，并预留1～3mm割缝余量。划线尺寸按表1-1的规定： 表1-1 划线尺寸允许偏差 划线且尺寸复核合格后，用油漆在瓦块中间位置标出管节编号、
中心线、水流方向、材质、板厚等字样。采用数控切割机或半自动切割机进行下料及坡口加工，成形后用风动角向砂轮机对坡口及每侧100毫米围进行打磨、修整。坡口加工完成并检查合格后，将坡口涂刷不影响焊接施工质量的坡口漆。 C．完成后，进行检测并填写质检记录。 D．将下料后的瓦块成品按材质、规格顺序堆放。堆放时必须垫实牢固、堆放整齐，并且堆放高度不宜过高，以防止钢板由于堆放不当造成变形。 E．灌浆孔补强板及堵头的加工在加工车间进行，补强板及堵头加工完成并检查合格后，将补强板及堵头螺纹处涂油保护以防锈蚀。 ②瓦块钢板压头、卷制 A．对每一瓦块钢板尺寸进行复检，并根据节序图管节的卷制尺寸制作检测样板。 B．钢板压头质量是钢管形位尺寸控制中的重要一环。对本工程钢管的压头加工采用上辊可调试卷板机进行压头加工，将瓦块钢板两端分别喂入卷板机找正后进行滚压，滚压中随时用样板跟踪检测。多次滚压后，将卷板机上辊升起脱离钢板，在瓦块端部自由的状态下用检测样板进行瓦块端部弧度的检测，直至端部弧度达到样板尺寸要求。 C．压头操作时，应注意一次不能将下压量进给过大，且应尽量滚压至钢板边缘，以防弧度尺寸过小及端部直边过大，从而给组圆及校正带来困难。
CB01施工技术方案申报表 （中水月项[2016]技案000号） 说明：本表一式4 份，由承包人填写。监理机构签收后，发包人1 份、设代机构1 份、监理机构1 份、承包人1 份。
安徽省月潭水库工程主体工程施工标 金属结构及机电设备 安装方案 编制： 审核： 批准： 中国水电基础局有限公司安徽省月潭水库项目经理部 2016年12月
目录 一、金属结构安装方案 (1) 1、工程概况及工程量 (1) 1.1工程概况 (1) 1.2、主要工程项目和工程量 (1) 2、施工方案 (4) 2.1安装及运输方案 (4) 2.2场地布置 (4) 2.3施工现场设备布置 (4) 3、施工工艺及方法 (4) 3.1闸门埋件安装 (5) 3.2弧门安装 (6) 3.3平面闸门安装 (11) 3.4启闭设备安装 (13) 3.5压力钢管安装 (18) 3.6放水管道安装 (20) 4、质量保证措施 (20) 4.1基本规定 (20) 4.2工艺纪律 (21) 4.3质量检查和验收 (22) 5施工进度计划 (22) 6、资源配置计划 (23) 6.1施工人员配置 (23) 6.2施工机械设备配置 (24) 二、机电安装工程 (25) 1、电站概况 (25) 2、主要工作内容 (25)
3、施工方案及质量保证措施 (25) 3.1施工重点及技术措施 (25) 3.2水轮机及其附属设备安装 (29) 3.3调速系统设备安装 (46) 3.4水轮发电机及其附属设备安装 (50) 3.5励磁系统安装 (57) 3.6水利机械辅助设备安装 (60) 3.6起重设备安装 (68) 3.7电气设备的主要施工方案 (73) 4、施工进度计划 (93) 5、资源配置 (95)
册说明 一、第四册《电气设备安装工程》(以下简称本册定额)适用于工业与民用电压等级10kV及以下变配电设备及线路、车间动力电气设备及电气照明器具、防雷及接地装置、配管配线、电气调整试验等安装工程。内容包括:变压器、配电装置、母线、绝缘子、配电控制与保护及直流装置、蓄电池、发电机与电动机检查接线、金属构件、穿墙套板、滑触线、配电及输电电缆敷设、防雷及接地装置、电压等级10kV及以下架空输电线路、配管、配线、照明器具、低压电器设备、运输设备电气装置等安装及电气设备调试内容。 二、本册定额编制得主要技术依据: 1.《电气装置安装工程低压电器施工及验收规范》GB50254-96; 2.《电气装置安装工程起重机电气装置施工验收规范》GB50256-96; 3.《电气装置安装工程爆炸与火灾危险环境电气装置施工及验收规范》GB50257-96; 4.《电气装置安装工程电气设备交接试验标准》GB50150-2006; 5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006; 6.《电气装置安装工程接地装置施工及验收规范》GB50169-2006; 7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006; 8.《民用建筑电气设计规范》JGJ16-2008; 9.《电气装置安装工程高压电器施工及验收规范》GB50147-2010; 10、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010; 11、《电气装置安装工程母线装置施工及验收规范》GB50149-2010; 12、《建筑物防雷工程施工与质量验收规范》GB50601-2010; 13、《建筑电气工程施工质量验收规范》GB50303-2011;
金属结构安装施工措施 一、施工依据 1.1 西霞院IV混凝土工程合同文件； 1.2 我部上报的西霞院IV混凝土工程施工组织设计； 1.3 设计图纸相关要求 1.4 金结安装规范 《起重设备安装工程施工及验收规范》 GB50278-98； 《钢熔化焊接接头射线照相和质量分级》 GB3323-87； 《钢焊缝手工超声波探伤方法和探伤结果分析》 GB11345-89； 《焊缝符号表示法》 GB324-88； 《涂装前钢材表面锈蚀等级和除绣等级》 GB8923-88； 《起重机械安全规程》 GB6067-85； 《工业金属管道工程施工及验收规范》 GB50235-97； 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98； 《水利水电工程钢闸门制造安装及验收规范》 DL/T5018-94； 《水利水电工程启闭机制造安装及验收规范》 DL/T5019-94； 《水工金属结构防腐蚀规范》 SL105-95； 《涂装通用技术条件》 SDZ014-85； 《固定卷扬式启闭机通用技术条件》 SD315-89 1.5 已到设计图纸 开敞式泄洪闸工作门12x9-8.4m埋件总图 (CIV-JJ-XKG-01) 开敞式泄洪闸事故检修门12x8.2-7.6m埋件总图 (CIV-JJ-XKJ-01) 2x1000KN/125KN双向门机轨道装配一 (CIV-JJ-JMQ-1) 2x1000KN/125KN双向门机轨道装配二 (CIV-JJ-JMQ-2) 2x1000KN/125KN双向门机轨道装配三 (CIV-JJ-JMQ-3) 开敞式泄洪闸工作门总布置图 (CIV-JJ-XKG-2) 开敞式泄洪闸工作门门体总图 (1/3) (CIV-JJ-XKG-3) 开敞式泄洪闸工作门门体总图 (2/3) (CIV-JJ-XKG-4) 开敞式泄洪闸工作门门体总图 (3/3) (CIV-JJ-XKG-05) 开敞式泄洪闸工作门支铰装配图 (CIV-JJ-XKG-06) 开敞式泄洪闸工作门封水装配图 (CIV-JJ-XKG-07) 开敞式泄洪闸事故检修门总布置图 (CIV-JJ-XKJ-03) 开敞式泄洪闸事故检修门门体总图 (CIV-JJ-XKJ-04) 开敞式泄洪闸事故检修门封水装配图 (CIV-JJ-XKJ-05) 王庄引水闸工作门 (CIV-JJ-WYG-01) 王庄引水闸事故检修门 (CIV-JJ-WYS-01) 王庄排沙闸工作门 (CIV-JJ-WCG-01) 王庄排沙闸事故检修门 (CIV-JJ-WCS-01) 二、工程范围 合同规定的14孔开敞式泄洪闸以右部分闸门、启闭机的全部安装项目，全部安装项目是指发包人按照下表提供的全部设备项目。 1
编号：AQ-JS-01266 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 金属结构及启闭机安装专项安 全施工措施 Special safety construction measures for metal structure and hoist installation
金属结构及启闭机安装专项安全施 工措施 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 为确保电站金属结构及启闭机安装工程能按期保质的完成，特制订本安全措施： 严格遵守国家颁发的《中华人民共和国安全生产法》相关的法令、法规。树立“责任重于泰山”的责任感，建立以“预防为主”的安全文明施工环境，项目经理为安全第一责任人；参加施工的人员都必须对文明生产负责，树立安全为了生产，生产必须安全的观念，严格执行操作规程，严格遵守安全防护措施。安全检查人员应负起监督检查责任，加强巡视，防患于未然，施工中严格执行各种安全措施。 根据我公司以往的金结结构及启闭机安装经验，结合本工程特点，本工程施工安全防范重点有以下3个方面：
1、防止重大件吊装作业事故； 2、防施工用电事故； 3、防止高空作业事故。 安全组织机构 项目总工：第二责任人） 专职安全员： 项目经理：（第一责任人） 2.安全文明管理人员设置见下表；序号 名称 人数 部门 1 项目负责人 1 项目部
第十三章金属结构及启闭机械安装施工组织设计 13.1 工程概况 13.1.1 工程范围及工程量 施工范围包括右岸厂房尾水闸门及其埋件、闸门启闭机、轨道埋件及厂房出线塔等钢结构制作、安装、调试、试验、验收，工程总量为5719t，具体见表13-1。 13.1.2 施工依据 1、设计图纸。 2、《招标文件》中规定的有关《规范和标准》 3、设计修改文件等执行。 13.2 施工组织设计 13.2.1 人员配置 为了高质量、高效率地完成本标段施工范围内的金属结构及启闭机设备安装工作。组建专门的安装队伍，安装人员均持证上岗，各工种、技术人员配置详细计划见

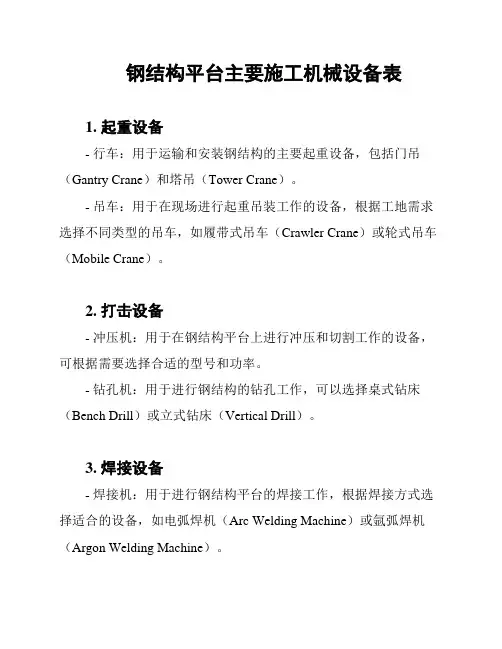

表13-2.。 13.2.2 设备配置 金属结构及启闭机安装进度及质量施工要求，主要投入施工机械设备及工具见表13-3。
13.2.3 施工场地 本合同二期埋件设备存放在EL152平台机电库存，液压及其它设备由业主仓库领出后直接运往安装现场，制作加工厂在金结机电拼装场。 施工位置：厂房尾水门机在尾水EL82m平台上，其它金属结构的安装在其相应的安装部位进行。 13.3 运输及吊装措施 13.3.1 运输手段 根据施工现场情况，从制作厂家或业主仓库到存放EL152平台机电库存，沿西陵大道公路,进入施工公路，再到安装部位，根据设备大小及重量，用40t拖车及10t、15t汽车运输，运送到现场。 13.3.2 吊装手段 在存放场地采用50t和40t汽车吊装卸， 在施工现场，使用MQ2000型和SDMQ1260型施工门机安装。 13.4 施工前的准备工作 1）熟读有关图纸、技术要求及技术规范。如有缺陷和错误，在14天内书面通知监理工程师。 2）根据施工现场情况，编制有效实施的安装施工计划和安装施工组织设计报监理工程师审批。 3）平整堆放场地，考察运输通道，修建仓库。 4）参加由发包人组织的在闸门、门槽及启闭机生产厂家进行的出厂验收，并参加厂内予拼装试验。对重要的控制要素进行必要的检测，以作为安装施工工艺的依据。 5）对到货的金属结构及启闭机设备进行清点、检查，妥善保管。发现严重损伤、锈蚀部位等，要进行重点检查，必要时对损伤部位进行全面外观和内部探伤检查，提出检查、探伤结果报告，对构件（零件）状态进行评估，报监理工程师，及时进行妥善处理。 6）安装前对闸门门槽，一期插筋以及启闭机械的安装部位进行认真清理，对二期砼预留槽表面按要求进行处理，并用高压水冲洗，清除杂物。
