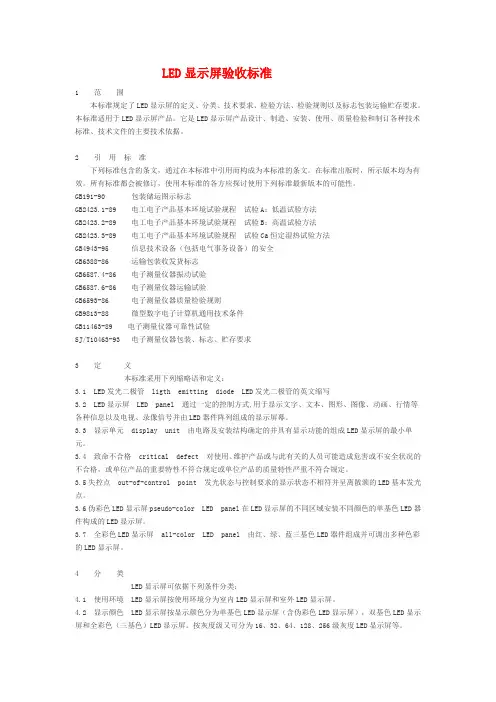

LED显示屏验收标准
1 范 围
本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标志包装运输贮存要求。本标准适用于LED显示屏产品。它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。
2 引 用 标 准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB191-90 包装储运图示标志
GB2423.1-89 电工电子产品基本环境试验规程 试验A：低温试验方法
GB2423.2-89 电工电子产品基本环境试验规程 试验B：高温试验方法
GB2423.3-89 电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法
GB4943-95 信息技术设备（包括电气事务设备）的安全
GB6388-86 运输包装收发货标志
GB6587.4-86 电子测量仪器振动试验
GB6587.6-86 电子测量仪器运输试验
GB6593-86 电子测量仪器质量检验规则
GB9813-88 微型数字电子计算机通用技术条件
GB11463-89 电子测量仪器可靠性试验
SJ/T10463-93 电子测量仪器包装、标志、贮存要求
3 定 义
本标准采用下列缩略语和定义：
3.1 LED发光二极管 ligth emitting diode LED发光二极管的英文缩写
3.2 LED显示屏 LED panel 通过一定的控制方式,用于显示文字、文本、图形、图像、动画、行情等各种信息以及电视、录像信号并由LED器件阵列组成的显示屏幕。
3.3 显示单元
display unit 由电路及安装结构确定的并具有显示功能的组成LED显示屏的最小单元。
3.4 致命不合格 gKe.C" QI
critical defect 对使用、维护产品或与此有关的人员可能造成危害或不安全状况的不合格，或单位产品的重要特性不符合规定或单位产品的质量特性严重不符合规定。 3.5失控点
out-of-control point 发光状态与控制要求的显示状态不相符并呈离散颁的LED基本发光点。
3.6伪彩色LED显示屏pseudo-color LED panel在LED显示屏的不同区域安装不同颜色的单基色LED器件构成的LED显示屏。
3.7 全彩色LED显示屏 all-color LED panel 由红、绿、蓝三基色LED器件组成并可调出多种色彩的LED显示屏。
4 分 类
LED显示屏可依据下列条件分类：
4.1 使用环境
LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。
4.2 显示颜色
LED显示屏按显示颜色分为单基色LED显示屏（含伪彩色LED显示屏），双基色LED显
示屏和全彩色（三基色）LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。 q?eIk+pv)
4.3 显示性能 LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏，计算机视频LED显示屏，电视视频LED显示屏和行情LED显示屏等。行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。
4.4 基本发光点非行情类LED显示屏中，室内LED显示屏按采用的LED单点直径可分为Φ3mm、Φ375mm、Φ5mm、Φ8mm、和Φ10mm等显示屏；室外LED显示屏按采用的象素直径可分为Φ19mm、Φ22mm和Φmm26等LED显示屏。
行情类LED显示屏中按采用的数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm "LZt NSJne
(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED显示屏。
5 要 求
5.1 LED显示屏的硬件使用环境
LED显示屏硬件部分包括根据LED显示屏种类、面积、使用现场等条件确定的通用计算机部分、通讯线、专用数据转换部分及显示部分。在详细规范中应说明：
a.对计算机主机、各种选配插卡、外部设备及通讯接口的要求；
b.对通讯线的要求并注明最大通讯距离；
c.数据转换部分与计算机主机的通讯方式；
d.供电要求及结构安装要求。
5.2 LED显示屏的软件使用环境
对不同性能的LED显示屏应配置能满足其显示功能要求的显示软件，该软件具有以下功能：
a.符合系列化、标准化要求，能向下兼
b.采用在详细规范中规定的操作系统和语言；
c.配有完善的自检程序和根据需要配备各种级别的诊断程序；
d.对特殊用途的LED显示屏配备其相应的专用软件。
5.3 结构与外观
5.3.1 结构
LED显示屏部分可采用钢、铝、木等材料。要求结构坚固、美观。
5.3.2 外观
LED显示屏外框无明显划痕。室外LED显示屏象素管安装应一致、无松动及管壳破列。
5.4 安全要求 LED显示屏属GB4943规定的I类安全设备。
5.4.1 LED显示屏保护接地端子。
5.4.2 安全标记
5.4.2.1 LED显示屏保护接地端子应有标记。
5.4.2.2 LED显示屏在熔断器和开关电源处应有警告标志。
5.4.3 对地漏电流
LED显示屏的对地漏电流应不超过3.5mA（交流有效值）。
5.4.4 抗电强度
LED显示屏可50HZ、1500V（交流有效值）的试验电压1min不应发生绝缘击穿。
5.4.5
温升LED显示屏正党使用时在达到热平衡后金属部分的温升不超过硬45K，绝缘材料的温升不超过70K。
5.5 LED显示屏性能特性
文本LED显示屏和图文LED显示屏应具有在详细规范中规定的移入移出方式及显示方式。
动画功能。要求LED显示屏动画显示与计算机显示器相对应区域显示一致；文字显示功能。要求文字显示稳定、清晰串扰；灰度功能。要求具有在详细规范中规定的等级灰度。电视视频LED显示屏除具有动画、文字显示、灰度功能外，应可放映电视、录像画面。行情LED显示屏具有与其相应的行情显示能力。
5.6 均匀性
应在详细规范中规定对LED显示屏均匀性的要求。
5.7 失控点
室内LED显示屏的失控点不大于万分之三，室外LED显示屏的失控点应不于千分之三；且为离散颁。
5.8 供电电源
LED显示屏的供电电源为220W±10%，50HZ±5%或是80V±10%，50HXZ±5%应在详细规范中规定各类LED显示屏单位显示面积的最大功耗或LED显示屏总功耗。
5.9 环境适应性
5.9.2.1 温度
室内屏的环境温度为：工作环境低温：00C；高温：+400C。贮存环境低温：-400C；高温：+600C。
室外屏的环境温度为：
工作环境低温：可选-200C，-100C；高温：+500C。贮存环境低温：-400C；高温：+600C。
5.9.2.2 湿热
在最高工作温度时，LED显示屏应能在相对湿度为90%的条件下正常工全。
5.9.3 振动
LED显示屏承受汽车、火车、飞机等运输、装卸、搬动中受到的振动。车载屏应能在所安装的车辆
运行中正常工作。
5.9.4 运输
LED显示屏可使用汽车、火车、飞机等普通运输工具运输。
5.10 可靠性要求
LED显示屏显示单元的平均无故障工作时间MTBF（ml）不低于10000h。
6 检 验 方 法
6.1 LED显示屏的硬件使用环境
用目测方式检查LED显示屏的硬件使用环境，应符合5.1的要求。
6.2 LED显示屏的软件使用环境
用目测方式检查LED显示屏的软件使用环境,应符合5.2的要求。
6.3 结构与外观
用目测方式检查LED显示屏的结构与外观,应符合5.3的要求。
6.4 安全要求
6.4.1 接地
用目测方式检查LED显示屏,应满足5.4.1的要求。
6.4.2 安全标记
用目测方式检查LED显示屏的安全标记,应满足5.4.2的要求。
6.4.3 对地漏电流
在1.1倍额定电源电压下，测试LED显示屏电源线对金属外框间的对地漏电流，应满足
5.4.3条的要求。
6.4.4 抗电强度
LED显示屏电源开关处于通的位置,在电源输入端与金属外框或可触及的金属结构件间施加1500V(交流有效值),1min,应满足5.4.4的要求。
6.4.5 温升
LED显示屏在工作一小时后用点温计测试各可触及点温度,应满足5.4.5的要求。 6.5 性能特性
根据LED显示屏的不同种类,对LED显示屏的性能特性进行检查,应满足5.5的要求。对文本、图文LED显示屏使用显示测试软件通过目测检查移入移出方式及显示方式。对计算机视频LED显示屏通过目测，用放映计算机动画进行对比检查动画功能，用LED显示屏与计算机监视器进行对检查文字显示功能，用专用测试软件检查其灰度功能。对电视视频LED显示屏除进行上述动画、文字、灰度功能检查外，还应有视频源检查电视、录像功能。对各种行情LED显示屏，应使用相应测试软件检查其行情显示功能。
6.6 均匀性
用目测方式检查LED显屏的均匀性，应满足5.6的要求。
6.7 失控点
用目测方式检查LED显示屏的失控点,应满足5.7的要求。
6.8 供电电源
用瓦特表测量LED显示屏的供电电源功率，应满足5.8的要求。
6.9 环境适应性
6.9.1 高温负荷试验 高温负荷试验按GB2423.2的规定对显示单元进行.对室内屏在(40±2)0C条件下,对室外屏在(50±2)0C条件下通电工作8h,每小时进行一次检查。对文本LED显示屏和图文LED显示屏检查移入移出方式、显示方式、均匀性及失控点.对计算机视频和电视视频LED显示屏检查动画功能、文字显示功能、灰度功能、均匀性及失控点.对行情LED显示屏进行行情显示功能检查。均应满足5.5、6.6和5.7的要求。
LED显示屏验收标准 1 范 围 本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标志包装运输贮存要求。本标准适用于LED显示屏产品。它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。 2 引 用 标 准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB191-90 包装储运图示标志 GB2423.1-89 电工电子产品基本环境试验规程 试验A：低温试验方法 GB2423.2-89 电工电子产品基本环境试验规程 试验B：高温试验方法 GB2423.3-89 电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法 GB4943-95 信息技术设备（包括电气事务设备）的安全 GB6388-86 运输包装收发货标志 GB6587.4-86 电子测量仪器振动试验 GB6587.6-86 电子测量仪器运输试验 GB6593-86 电子测量仪器质量检验规则 GB9813-88 微型数字电子计算机通用技术条件 GB11463-89 电子测量仪器可靠性试验 SJ/T10463-93 电子测量仪器包装、标志、贮存要求 3 定 义
本标准采用下列缩略语和定义： 3.1 LED发光二极管 ligth emitting diode LED发光二极管的英文缩写 3.2 LED显示屏 LED panel 通过一定的控制方式,用于显示文字、文本、图形、图像、动画、行情等各种信息以及电视、录像信号并由LED器件阵列组成的显示屏幕。 3.3 显示单元 display unit 由电路及安装结构确定的并具有显示功能的组成LED显示屏的最小单元。 3.4 致命不合格 gKe.C" QI critical defect 对使用、维护产品或与此有关的人员可能造成危害或不安全状况的不合格，或单位产品的重要特性不符合规定或单位产品的质量特性严重不符合规定。 3.5失控点 out-of-control point 发光状态与控制要求的显示状态不相符并呈离散颁的LED基本发光点。 3.6伪彩色LED显示屏pseudo-color LED panel在LED显示屏的不同区域安装不同颜色的单基色LED器件构成的LED显示屏。 3.7 全彩色LED显示屏 all-color LED panel 由红、绿、蓝三基色LED器件组成并可调出多种色彩的LED显示屏。 4 分 类 LED显示屏可依据下列条件分类： 4.1 使用环境 LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。 4.2 显示颜色 LED显示屏按显示颜色分为单基色LED显示屏（含伪彩色LED显示屏），双基色LED显
罗湖交通层LED显示屏系统安装工程验收标准 深圳市元亨光电股份有限公司 二○○四年十月九日
罗湖交通层LED显示屏系统 质量验收标准 第一章:概述 1 总则 (1)为保证地铁监控系统显示设备——LED显示屏的安装质量，促进工程施工技术水平的提 高，确保系统安全运行，制定本标准。 (2)本标准适用于监控系统显示设备——LED显示屏的安装涉及的各类控制箱、盘、屏、台 和成套柜等及系统管线安装工程的施工及验收。 (3)在执行本项目合同时，首先应遵守有供货商提供的安装指南；对于所有材料和施工工艺 ，都应遵守国家和行业主管部门颁发的现行技术规范、标准和要求。若国家或部颁标准和规范做出修改时，则以修改后的新标准和规范为准，若供货商安装指南与下列标准有矛盾处，报监理工程师确定。 (4)本标准参考 中华人民共和国电子行业标准《LED显示屏通用规范》SJ/T11141-2003 《LED显示屏测试方法》SJ/T11281-2003 《地下铁道设计规范》GB50157-92 《100Mbps（100BASE-X）以太网标准》IEEE802.3u 《计算机软件开发规范》GB8566 《计算机软件产品开发文件编制指南》GB8567 《计算机软件需求说明编制指南》GB9385 《国际串行通讯标准》EIA RS-232C 《电工电子产品基本环境试验规则》GB2421-89 《工业计算机系统安装环境条件》ZBN18-001 《设备可靠性试验总要求》 GB5850.1-86 《信息技术设备的无线电干扰极限值和测量方法》GB9254-98 《电磁兼容》GB/T17626 《UTP电缆芯线定义》 EIA/TIA-T568B 《欧洲铁路软件开发及监控标准》EN50128, EN50126 《国际电信联盟R601建议》ITU-R601 《彩色电视广播测试标准》 GB2097-80 《国际电信联盟R653建议》ITU-R653 国际电气与电子工程师协会（IEEE）标准 电子工业协会（EIA）标准等制定。 (5)本标准未尽之处按照国家现行有关规范执行。 2 术语 （1）乘客资讯系统（PIS） 基于同一运行平台及服务器,实现为乘客提供资讯服务的显示及控制系统。 （2）LED显示屏（LED DISPLAY PANEL） 通过一定的控制方式，由LED器件阵列组成的显示屏幕。 （3）双基色（TWO BASIC COLOR） 由红、绿两种基色构成。 （4）全彩色（FULL COLOR） 由红、绿、蓝三种基色构成。 （5）亮度（BRIGHTNESS） LED显示屏单位面积上的发光强度，单位cd/m2。 （6）灰度（GREY SCALE） LED显示屏同一级亮度中从最暗到最亮之间能够区别的亮度等级。
LCD的检测方法及标准 一旦信号源提供较低的分辨率时，面板电路需要将较当的画而放大成与面板的最大分辨率一样。假如电路不能有效地进行这项工作，显示在 液晶面板上的画面将严重失真。从技术的观点来看，肖CRT面临这样的问题时、只要调整电子束的偏转电压，就可接收新的分辨率。由于液晶显示器每一个像素都采用独立主动控制。影像放大电路需要对较小的分辨率做更复杂的计算。从理论上分析。如果放大倍数为整数（例如，用最佳分辨率为1600×1200的液晶显示器显示800×600的图案，放大倍数为2）的情况较为简单:只要用相邻的两个像素显示一个视觉点即可，放大后的画面质量不会有明显下降。但是、如果用最佳分辨率为1024×768的液显示器显示800x600的图案就没这么简单了，它的放大借数为1.28(不是整数）。所以并不是原画面的每一个像素都等量放大。液晶显示器中的电路必须去决定哪--个像素该放大一倍而哪一个不须放大。数学上的模糊误差将导致放大后的图像或文字质量下降，给人视觉上以边缘模糊或者残缺不全的感觉。 为了要得到更好的效果，放大电路通常使用一个小技巧减低这种误左，那就是。假如画面资料不能整数倍放大时，用减低某些像素放大后的亮度加以改善，但仍然不能达到十全十美，因此，建议大家在使用液晶显示器的时候一定将显卡的输出信号设定为最佳分辨率状态，15寸的液晶显示器的最佳分辨率为1024×768，17寸的最佳分辨率则是1280×1024。 3. 亮度和对比度 液晶显示器亮度以平方米烛光(cd/m2)或者nits为单位,市面上的液晶显示器由于在背光灯的数量上比笔记本电脑的显示器要多,所以亮度看起来明显比笔记本电脑的要亮.亮度普遍在150nits到210nits之间,已经大大的超过CRT显示器了.需要注意的一点就是,市面上的低档液晶显示器存在严重的亮度不均匀的现象,中心的亮度和距离边框部分区域的亮度差别比较大.对比度是直接体现该液晶显示器能否体现丰富的色阶的参数,对比度越高,还原的画面层次感就越好,即使在观看亮度很高的照片时,黑暗部位的细节也可以清晰体现,目前市面上的液晶显示器的对比度普遍在150:1到350:1,高端的液晶显示器还远远不止这个数! 4. 响应时间 响应时间是液晶显示器的一个重要的参数,指的是液晶显示器对于输入信号的反应时间,组成整块液晶显示板的最基本的像素单元"液晶盒",在接受到驱动信号后从最亮到最暗的转换是需要一段时间的,而且液晶显示器从接收到显卡输出信号后,处理信号,把驱动信息加到晶体驱动管也是需要一段时间,在大屏幕液晶显示器上尤为明显.液晶显示器的这项指标直接影响到对动态画面的还原.跟CRT显示器相比,液晶显示器由于过长的响应时间导致其在还原动态画面时有比较明显的托尾现象(在对比强烈而且快速切换的画面上十分明显),在播放视频节目的时候,画面没有CRT显示器那么生动.响应时间是目前液晶显示器尚待进一步改善的技术难关,目前市面上销售的15寸液晶显示器响应时间一般在50ms左右。 5. 可视角度 很多读者第一眼看到液晶显示器,可能会觉得液晶显示器的颜色怪怪的,在不同的角度观看的颜色效果并不相同,这是由于某些低端的液晶显示器可视角度过低导致失真.液晶显示器属于背光型显示器件,其发出的光由液晶模块背后的背
TFT LCD-TV液晶平面显示器/电视接收机整机检验规范 1、主题内容与适用范围 本检验规范规定了我公司TFT LCD-TV液晶平面显示器/电视接收机设计、生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、结果处理等。 2、引用标准 下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。本规范发布时，所有标准均有效。所有标准都会被修改，使用本规范的各方应探讨使用下列标准最新版本的可能性。 GB/T 9379-88 电视接收机主观试验评价方法 GB/T 9383-1999 彩色电视接收机及有关设备抗扰度限值和测量方法 GB/T 9384-1997 广播收音机、广播电视接收机、磁带录音机、声功率放大器（扩音机）的环境试验要求 和试验方法 GB/T 10239-XXXX 彩色电视广播接收机通用技术条件（报批稿） GB/T 13837 声音和广播电视接收机及有关设备干扰特性允许值和测量方法 GB 9254-1998 信息技术设备的无线电骚扰限值和测量方法 GB 12281-1990 彩色电视接收机与其他设备互连配接要求 GB/T 14960-1994 电视广播接收机用红外遥控发射器技术要求和测量方法 GB/T 15859-1995 视听、视频系统中设备互连的优选配接值 GB/T 17309.1-1998 电视广播接收机测量方法 第1部分：一般考虑射频和视频电性能测量以及显示性能的测量GB/T 17625 低压电气及电子设备发出的谐波电流限值（设备每项输入电流≤16A） SJ/T 10514-1994 电视广播接收机遥控部分的技术要求和测量方法。 SJ/T 10919-1996 彩色电视广播接收机包装 SJ/T 11157-1998 电视广播接收机测量方法，第2部分：伴音通道的电性能测量，一般测量方法和单声 道测量方法修正案1 GB 8898-1997 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求 GB 4943-1995 信息技术设备（包括电气事务设备）的安全 SJ/T XXXX-XXXX 彩色电视接收机基本技术参数要求（报批稿） GB/T 2828-87 逐批检查计数抽样程序及抽样表
LED显示屏验收标准 1 范围 本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标志包装运输贮存要求。本标准适用于LED显示屏产品。它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。 2 引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB191-90 包装储运图示标志 GB2423.1-89 电工电子产品基本环境试验规程试验A：低温试验方法 GB2423.2-89 电工电子产品基本环境试验规程试验B：高温试验方法 GB2423.3-89 电工电子产品基本环境试验规程试验Ca恒定湿热试验方法 GB4943-95 信息技术设备（包括电气事务设备）的安全 GB6388-86 运输包装收发货标志 GB6587.4-86 电子测量仪器振动试验 GB6587.6-86 电子测量仪器运输试验 GB6593-86 电子测量仪器质量检验规则 GB9813-88 微型数字电子计算机通用技术条件 GB11463-89 电子测量仪器可靠性试验 SJ/T10463-93 电子测量仪器包装、标志、贮存要求 3 定义 本标准采用下列缩略语和定义： 3.1 LED发光二极管ligth emitting diode LED发光二极管的英文缩写 3.2 LED显示屏LED panel 通过一定的控制方式,用于显示文字、文本、图形、图像、动画、行情等各种信息以及电视、录像信号并由LED器件阵列组成的显示屏幕。 3.3 显示单元display unit 由电路及安装结构确定的并具有显示功能的组成LED显示屏的最小单元。 3.4 致命不合格critical defect 对使用、维护产品或与此有关的人员可能造成危害或不安全状况的不合格，或单位产品的重要特性不符合规定或单位产品的质量特性严重不符合规定。 3.5失控点out-of-control point 发光状态与控制要求的显示状态不相符并呈离散颁的LED基本发光点。 3.6伪彩色LED显示屏pseudo-color LED panel在LED显示屏的不同区域安装不同颜色的单基色LED器件构成的LED显示屏。 3.7 全彩色LED显示屏all-color LED panel 由红、绿、蓝三基色LED器件组成并可调出多种色彩的LED显示屏。 4 分类 LED显示屏可依据下列条件分类： 4.1 使用环境LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。 4.2 显示颜色LED显示屏按显示颜色分为单基色LED显示屏（含伪彩色LED显示屏），双基色LED显示屏和全彩色（三基色）LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. LCD显示器液晶屏检验规范 1 范围 本标准规定了 LCD显示器用液晶屏的像素缺陷、杂质不良、偏光片缺陷和漏光的定义及规格。本标准适用于在液晶屏的检验。 2 一般要求 2.1 像素缺陷 2.1.1 定义液晶屏由正方形的像素组成，每个像素由 R/G/B三色子像素组成，如图1或图2所示。暗点：由于 MOS管失效造成一个子像素一直不发光，称为暗点，如图3所示；暗点的判定：当不发光面积大于单个子像素 1/2面积时判定为一个暗点；当不发光面积小于或等于 单个子像素 1/2面积时不计。相邻的暗点：相邻的两个子像素（水平或垂直）都是暗点时，称为相邻的暗点，如图 4所示。 亮点：由于 MOS管失效，造成一个子像素一直发光，称为亮点，如图5所示。当发光面积大于单个子像素 1/2面积时判定为一个亮点，如图6所示；微亮点：由于液晶屏内两个电极间侵入了可导电的杂质微粒，造成像素内部分区域一直发亮，称为 微亮点。符合以下条件时，判定为微亮点（如图 7所示）： a.发光面积小于或等于单个子像素面积的 1/2； b.在第 64灰阶下可以看到的亮点计为微亮点，在第 64灰阶下无法看到的亮点不计。（液晶屏共有256灰阶） A、B区：将屏幕划分为 A区和 B区，如图 8所示，其中 d=86%L 。 2.2.1 定义杂质不良是液晶屏内背光模组部分或偏光片两面等部位侵入的杂质引起的不良。杂质不良的形状不规则，与像素形状没有必然联系，分为圆形和线形。如图 9所示，当 a<2b时计为 圆形；当 a>2b时计为线形。 杂质点（线）的表现为暗场时的亮点（图 10）、亮线（图 11），或亮场时的暗点（图 12）、暗线（图 13）。 2.3 偏光片的缺陷 2.3.1 定义划伤（Scratch）:液晶屏表面偏光片的划痕；凹痕（Dent）：液晶屏表面偏光片的凹痕；起泡（Bubble）:屏表层偏光片的气泡； 显示器不允许有杂质或外观上的划伤 2.4 漏光 2.4.1 对于大面积的漏光（见图14）：用彩色分析仪的探头测量漏光区域的亮度（Y1）以及屏中央（应是不漏光区域）的亮度（Y2）,其比值（Y1/Y2）＞2时为不合格。 2.4.2 对于小面积的漏光（无法用仪器测量）：漏光区域的亮度明显比周围亮，且亮暗分界明显的不可接受；漏光区域与正常区域的分界线过渡平缓，且无明显分界时可接受，见图15。 3 1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

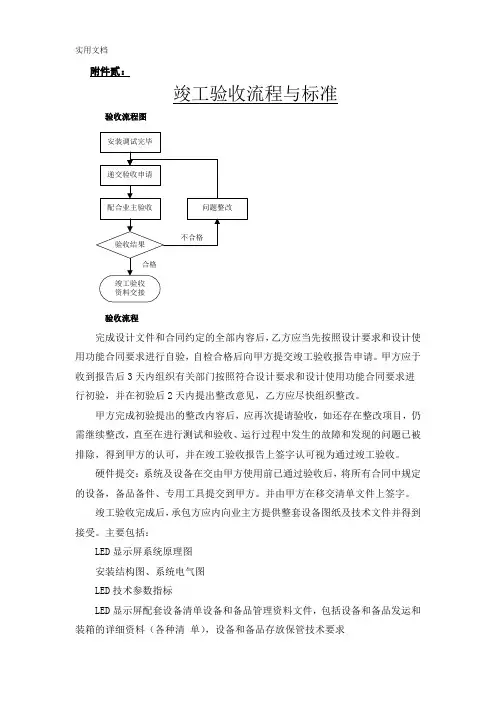

附件贰： 竣工验收流程与标准 验收流程图 验收流程 完成设计文件和合同约定的全部内容后，乙方应当先按照设计要求和设计使用功能合同要求进行自验，自检合格后向甲方提交竣工验收报告申请。甲方应于收到报告后3天内组织有关部门按照符合设计要求和设计使用功能合同要求进行初验，并在初验后2天内提出整改意见，乙方应尽快组织整改。 甲方完成初验提出的整改内容后，应再次提请验收，如还存在整改项目，仍需继续整改，直至在进行测试和验收、运行过程中发生的故障和发现的问题已被排除，得到甲方的认可，并在竣工验收报告上签字认可视为通过竣工验收。 硬件提交：系统及设备在交由甲方使用前已通过验收后，将所有合同中规定的设备，备品备件、专用工具提交到甲方。并由甲方在移交清单文件上签字。 竣工验收完成后，承包方应内向业主方提供整套设备图纸及技术文件并得到接受。主要包括： LED显示屏系统原理图 安装结构图、系统电气图 LED技术参数指标 LED显示屏配套设备清单设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料（各种清单），设备和备品存放保管技术要求
