全国大学生电子设计大 赛获奖作品汇报
王智
汇报内容
? 全国大学生电子设计大赛简介 ? 获奖作品简介 ? 比赛心得与经验交流 ? 赛时花絮
全国大学生电子设计大赛简介
1．指导思想与目的
全国大学生电子设计竞赛是教育部倡导的大学生 学科竞赛之一，是面向大学生的群众性科技活动，目 的在于培养大学生的创新能力，动手能力和解决实际 问题的能力，并为优秀人才脱颖而出而出创造条件。
2．参赛队和参赛学生
每队由三名学生组成，除研究生以外所有具有正式学 籍的在校本科生、专科生都有资格参加。
3. 竞赛时间和竞赛周期
竞赛时间定于竞赛举办年度的9月份，赛期四天（具体 日期届时通知）。从1997年开始，每二年举办一届全国 大学生电子设计竞赛，即今后凡逢单数年号时举办全国 竞赛，其他时间赛区、校、系间可开展小规模竞赛或群 众性科技活动。
4．竞赛方式
竞赛采用全国统一命题、分赛区组织的方式，竞赛 采用“半封闭、相对集中”的组织方式进行。竞赛期间学 生可以查阅有关文献资料，队内学生集体商讨设计思 想，确定设计方案，分工负责、团结协作，以队为基本 单位独立完成竞赛任务。参赛学校应将参赛学生相对集 中在一个或几个实验室内进行竞赛，便于组织人员巡 查。为保证竞赛工作，竞赛所需设备、元器件等均由各 参赛学校负责提供。
5. 竞赛内容
l、以电子电路（含模拟和数字电路）应用设计为主要内 容，可以涉及模-数混合电路、单片机、可编程器件、EDA软 件工具和PC机（主要用于开发）的应用。题目包括“理论设 计”和“实际制作与调试”两部分。竞赛题目应具有实际意义和 应用背景，并考虑到目前教学的基本内容和新技术的应用趋 势，同时对教学内容和课程体系改革起一定的引导作用。2、 题目着重考核学生综合运用基础知识进行理论设计的能力， 考核学生的创新精神和独立工作能力，考核学生的实验技能 (制作、调试)。3、题目在难易程度方面，既要考虑使一般参 赛学生能在规定的时间内完成基本要求，又能使优秀学生有 发挥与创新的余地。
6．评奖工作
评奖工作采用“校为基础、一次竞赛、二级评奖”的方 式进行，即竞赛建立在学校广泛开展课外科技活动的基础 上，积极组织学生参加全国大学生电子设计竞赛活动，每 次全国竞赛后，经各赛区级评奖（第一级评奖）后再推荐 出赛区优秀参赛队参加全国评奖（第二级评奖）。
获奖作品简介 ——程控滤波器（D题）
系统结构框图
单片机模块原理图
检波模块原理图
基于AD9851的信号发生器部分原理图
AD9851产生的频率可调波形
放大模块原理图
放大模块实物图
放大模块测试数据
Vin=10mV
滤波模块原理图
低通滤波器的频率响应图
四阶巴特沃思滤波器设计
四阶低通、高通滤波器除了用软件改变方式控制字 外，还要在硬件电路上作微小改动。四阶滤波器需采
用两级滤波器级联方式，如图：
第六届全国大学生结构设计竞赛赛题 1．命题背景 吊脚楼是我国传统山地民居中的典型形式。这种建筑依山就势，因地制宜，在今天仍然具有极强的适应性和顽强的生命力。这些建筑既是我中华民族久远历史文化传承的象征，也是我们的先辈们巧夺天工的聪明智慧和经验技能的充分体现。 重庆地区位于三峡库区，旧式民居中吊脚楼建筑比比皆是。近年来的工程实践和科学研究表明，这类建筑易于遭受到地震、大雨诱发泥石流、滑坡等地质灾害而发生破坏。自然灾害是这种建筑的天敌。 相对于地震、火灾等灾害而言，重庆地区由于地形地貌特征的影响，出现泥石流、滑坡等地质灾害的频率更大。因此，如何提高吊脚楼建筑抵抗这些地质灾害的能力，是工程师们应该想方设法去解决的问题。本次结构设计竞赛以吊脚楼建筑抵抗泥石流、滑坡等地质灾害为题目，具有重要的现实意义和工程针对性。 2．赛题概述 本次竞赛的题目考虑到可操作性，以质量球模拟泥石流或山体滑坡，撞击一个四层的吊脚楼框架结构模型的一层楼面，如图2.1所示。四层吊脚楼框架结构模型由参赛各队在规定的时间内现场完成。模型各层楼面系统承受的竖向荷载由附加配重钢板实现。主办方提供器材将模型与加载装置连接固定（加载台座倾角均为o 30θ=），并提供统一的测量工具对模型的性能进行测试。 图2.1.第六届全国大学生结构设计竞赛赛题简图 配重1M 配重2M 配重2M 后固定板 前撞击板 螺杆 钢底座 钢架A 钢架B 不锈钢半圆滑槽 模型部分（含部分加载装置） 加载台座 θ θ 加速度传感器 螺杆 硬橡胶
3．模型要求 图3.1.模型要求示意图 图 3.1模型设计参数取值表 q o 30 0L 20cm > —— H 1cm 99± L < 24cm —— q 配重1M 配重2M 配重2M 前撞击板 后固定板 底板 模型平面尺寸要求示意图 要求平整，且与前撞击板端头有效接触面积不小于22cm 要求平整，且与后固定板端头有效接触面积不小于22cm 底板示意图 允许固定区域 硬橡胶
2013年全国大学生电子设计竞赛 简易旋转倒立摆及控制装置（C题） 【本科组】 摘要： 通过对该测控系统结构和特点的分析，结合现代控制技术设计理念实现了以微控制器MC9S12XS128系列单片机为核心的旋转倒立摆控制系统。通过采集的角度值与平衡位置进行比较，使用PD算法，从而达到控制电机的目的。其工作过程为：角位移传感器WDS35D通过对摆杆摆动过程中的信号采集然后经过A/D 采样后反馈给主控制器。控制器根据角度传感器反馈信号进行PID数据处理，从而对电机的转动做出调整，进行可靠的闭环控制，使用按键调节P、D的值，同时由显示模块显示当前的P、D值。 关键字： 倒立摆、直流电机、MC9S12XS128单片机、角位移传感器WDS35D、PD算法
目录 一、设计任务与要求 (3) 1 设计任务 (3) 2 设计要求 (3) 二系统方案 (4) 1 系统结构 (4) 2 方案比较与选择 (4) （1）角度传感器方案比较与选择 (4) （2）驱动器方案比较与选择 (5) 三理论分析与计算 (5) 1 电机的选型 (5) 2 摆杆状态检测 (5) 3 驱动与控制算法 (5) 四电路与程序设计 (6) 1 电路设计 (6) （1）最小系统模块电路 (6) （2）5110显示模块电路设计 (7) （3）电机驱动模块电路设计 (8) （4）角位移传感器模块电路设计 (8) （5）电源稳压模块设计 (8) 2 程序结构与设计 (9) 五系统测试与误差分析 (10) 5.1 测试方案 (10) 5.2 测试使用仪器 (10) 5.3 测试结果与误差分析 (10) 6 结论 (11) 参考文献 (11) 附录1 程序清单（部分） (12) 附录2 主板电路图 (15) 附录3 主要元器件清单 (16)

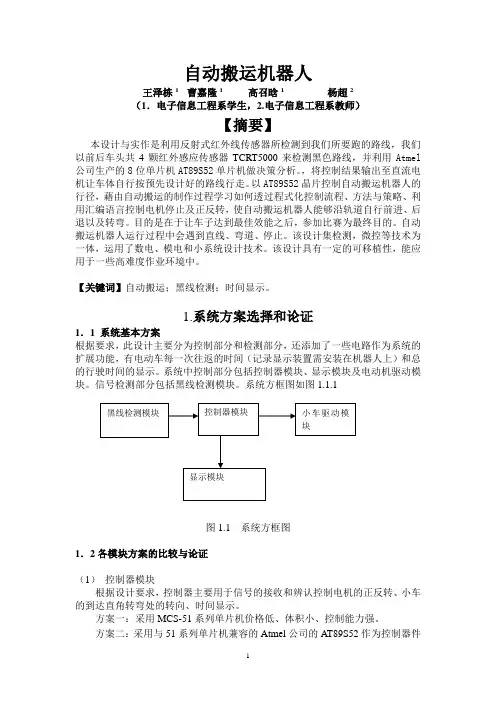

自动搬运机器人 王泽栋1 曹嘉隆1 高召晗1 杨超2 （1．电子信息工程系学生，2.电子信息工程系教师） 【摘要】 本设计与实作是利用反射式红外线传感器所检测到我们所要跑的路线，我们以前后车头共4颗红外感应传感器TCRT5000来检测黑色路线，并利用Atmel 公司生产的8位单片机AT89S52单片机做决策分析。，将控制结果输出至直流电机让车体自行按预先设计好的路线行走。以AT89S52晶片控制自动搬运机器人的行径，藉由自动搬运的制作过程学习如何透过程式化控制流程、方法与策略、利用汇编语言控制电机停止及正反转，使自动搬运机器人能够沿轨道自行前进、后退以及转弯。目的是在于让车子达到最佳效能之后，参加比赛为最终目的。自动搬运机器人运行过程中会遇到直线、弯道、停止。该设计集检测，微控等技术为一体，运用了数电、模电和小系统设计技术。该设计具有一定的可移植性，能应用于一些高难度作业环境中。 【关键词】自动搬运；黑线检测；时间显示。 1.系统方案选择和论证 1．1 系统基本方案 根据要求，此设计主要分为控制部分和检测部分，还添加了一些电路作为系统的扩展功能，有电动车每一次往返的时间（记录显示装置需安装在机器人上）和总的行驶时间的显示。系统中控制部分包括控制器模块、显示模块及电动机驱动模块。信号检测部分包括黑线检测模块。系统方框图如图1.1.1 图1.1 系统方框图 1．2各模块方案的比较与论证 （1）控制器模块 根据设计要求，控制器主要用于信号的接收和辨认控制电机的正反转、小车的到达直角转弯处的转向、时间显示。 方案一：采用MCS-51系列单片机价格低、体积小、控制能力强。 方案二：采用与51系列单片机兼容的Atmel公司的AT89S52作为控制器件
