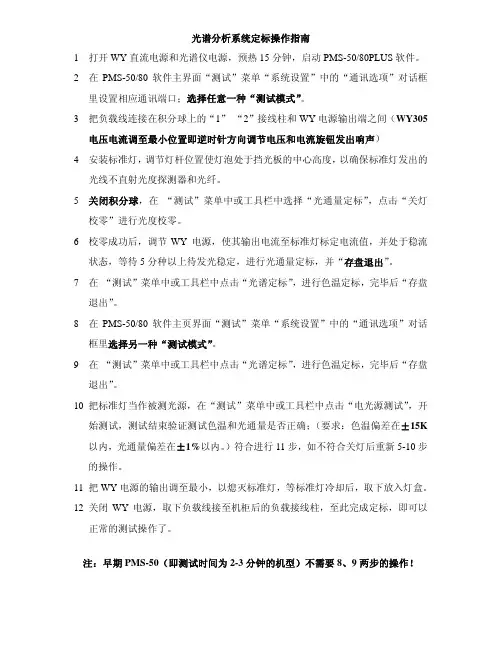

光谱分析系统定标操作指南
1.打开WY直流电源和光谱仪电源，预热15分钟，启动
PMS-50/80PLUS软件。
2.在PMS-50/80软件主界面“测试”菜单“系统设置”中的“通讯
选项”对话框里设置相应通讯端口，选择任意一种“测试模式”。
3.把负载线连接在积分球上的“1”“2”接线柱和WY电源输出端之
间（WY305电压电流调至最小位置即逆时针方向调节电压和电流旋钮发出响声）
4.安装标准灯，调节灯杆位置使灯泡处于挡光班的中心高度，以确
保标准灯发出的光线不直射光度探测器和光纤。
5.关闭积分球，在“测试”菜单中或工具栏中选择“光通量定标”，
点击“关灯校零”进行光度校零。
6.校零成功后，手动调节WY电源（也可以在软件中的WY系列功
能中输入标准灯的标定电流和参考电压（输入的电压数值比标识的参考电压高1-2伏以把线路上的压降考虑进去），使其输出电流至标准灯标定电流值并处于稳流状态，等待5分钟以上待发光稳定，进行光通量定标，并“存盘推出”。
7.在“测试”菜单中或工具栏中点击“光谱定标”，进行色温定标，
完毕后“存盘退出”。
8.在PMS-50/80软件主页界面“测试”菜单“系统设置”中的“通
讯选项”对话框里选择另一种“测试模式”。
9.在“测试”菜单中或工具栏中点击“光谱定标”进行色温定标，
完毕后“存盘退出”。
10.把标准灯当做被测光源，在“测试”菜单中或工具栏中点击”电光
源测试“开始测试，测试结束验证测试色温和光通量是否正确：（要求色温偏差在±15K以内，光通量偏差在±1%以内）符合进行11步，如不符合关灯后重新5-10步的操作。
11.把WY电源的输出调至最小，以熄灭标准灯，等标准灯冷却后，
取下放入灯盒。
12.关闭WY电源，取下负载线接至机柜后的负载接线柱，至此完成
定标，即可以正常的测试操作了。
注：早期的PMS-50（即测试时间为2-3分钟的机型不需要8、9两步的操作）！
红外光谱分析概述（上） 1．红外光谱 红外光谱是反映红外辐射强度或其他与之相关性质随波长（波数）变化的谱图。目前，它是一种被广泛应用于研究表征物质的化学组成，在分子层次上的结构及分子间相互作用的有力手段。红外射线发现于1800年，在用普通温度计测量可见光谱的温度效应时，在红光一端的外侧观察到有较强的热效应。后来，实验证实了这是由一种肉眼看不见、波长比红光更长的电磁辐射所造成的，这种电磁辐射被称为红外光。通常将红外辐射的波长范围定为0.8～1000微米，并可粗略地分为三个波段：（1）近红外的波段为0.8～2.5微米，波数为12500～4000厘米-1；（2）中红外的波段为2.5～25微米，波数为4000～400厘米-1；（3）远红外的波段为25～1000微米，波数为400～10厘米，目前，实验上已能测定到2500微米，波数为4厘米-1。相应地有近红外光谱、中红外光谱和远红外光谱。 红外光谱的形式虽然多种多样，从本质上可分为发射光谱和吸收光谱两大类。物体的红外发射光谱是指样品在通过受激或自发辐射的条件下，所发射的红外光的强度随波长(波数)变化的光谱图，红外发射光谱主要决定于物体的温度和化学组成。吸收光谱是指样品对红外辐射的吸收能力随波长(波数)变化的光谱图，在实验上，使红外光与样品发生相互作用，测定红外光与物质相互作用前后光强的变化与波长(波数)之间的关系, 称红外吸收光谱。 2．分子的振动和转动光谱 对于分子体系而言，其振动和转动是量子化的，其能级差所对应的光子的波长落在红外光范围，因此是红外光谱(拉曼光谱)的主要研究对象。研究指出，红外光谱的研究范围不仅仅局限于分子的振动、转动跃迁，某些特殊体系的电子能级跃迁亦可能落在红外光谱波段范围内，例如，超大规模共轭体系的电子跃迁、某些稀土离子的f-f能级跃迁等等。不过目前绝大多数的红外光谱研究工作仍集中于分子的振动能级跃迁上，以最简单的双原子为例，其振动吸收Eν可近似地表示为： 式中h为普朗克常数；ν为振动量子数（取正整数）；n0为简谐振动频率。当ν=0时，分子的能量最低，称为基态。处于基态的分子受到频率为n0的红外射线照射时，分子吸收了能量为n0的光量子，跃迁到第一激发态，得到频率为n0的红外吸收带, 它称为分子振动的基频。反之，处于该激发态的分子也可发射频率为n0的红外射线而恢复到基态。n0的数值决定于分子的约化质量μ和力常数κ： κ决定于原子的核间距离、原子的特性和化学键及键级等。 在多原子分子体系中，各原子在平衡位置附近作相对运动。这些振动方式可以被分解为各种简正振动的线性组合，所谓简正振动就是指分子中各原子以同一频率、同一相位在平衡位置附近作简揩振动。含N个原子的非线分子有3N-6个简正振动方式；线性分子有3N－5种简正振动方式。 对于分子的转动而言，往往可以假定分子为刚性转子，则其转动能量Er为： 红外光谱分析概述（中）

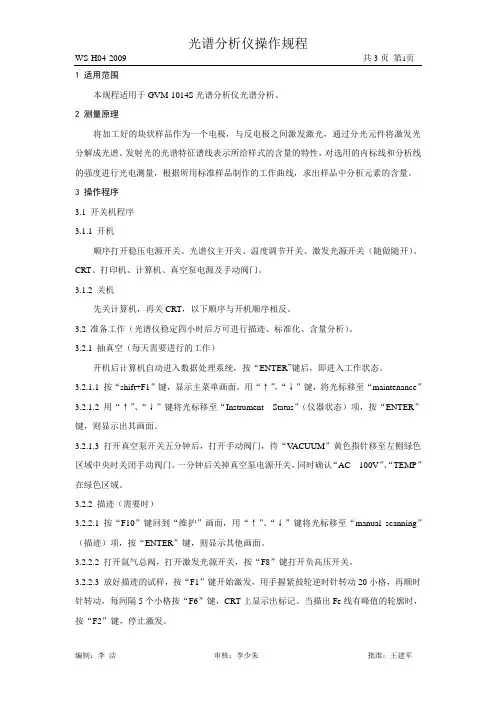

1 适用范围 本规程适用于GVM-1014S光谱分析仪光谱分析、 2 测量原理 将加工好的块状样品作为一个电极，与反电极之间激发激光，通过分光元件将激发光分解成光谱。发射光的光谱特征谱线表示所给样式的含量的特性，对选用的内标线和分析线的强度进行光电测量，根据所用标准样品制作的工作曲线，求出样品中分析元素的含量。 3 操作程序 3.1 开关机程序 3.1.1 开机 顺序打开稳压电源开关、光谱仪主开关、温度调节开关、激发光源开关（随做随开）、CRT、打印机、计算机、真空泵电源及手动阀门。 3.1.2 关机 先关计算机，再关CRT，以下顺序与开机顺序相反。 3.2 准备工作（光谱仪稳定四小时后方可进行描迹、标准化、含量分析）。 3.2.1 抽真空（每天需要进行的工作） 开机后计算机自动进入数据处理系统，按“ENTER”键后，即进入工作状态。 3.2.1.1 按“shift+F1”键，显示主菜单画面，用“↑”，“↓”键，将光标移至“maintenance” 3.2.1.2 用“↑”、“↓”键将光标移至“Instrument Status”（仪器状态）项，按“ENTER”键，则显示出其画面。 3.2.1.3 打开真空泵开关五分钟后，打开手动阀门，待“V ACUUM”黄色指针移至左侧绿色区域中央时关闭手动阀门。一分钟后关掉真空泵电源开关，同时确认“AC 100V”、“TEMP”在绿色区域。 3.2.2 描迹（需要时） 3.2.2.1 按“F10”键回到“维护”画面，用“↑”、“↓”键将光标移至“manual scanning”（描迹）项，按“ENTER”键，则显示其他画面。 3.2.2.2 打开氩气总阀，打开激发光源开关，按“F8”键打开负高压开关。 3.2.2.3 放好描迹的试样，按“F1”键开始激发，用手握紧鼓轮逆时针转动20小格，再顺时针转动，每间隔5个小格按“F6”键，CRT上显示出标记。当描出Fe线有峰值的轮廓时，按“F2”键，停止激发。
近红外光谱分析及其应用简介 1、近红外光谱分析及其在国际、国内分析领域的定位 近红外光谱分析是将近红外谱区（800-2500nm）的光谱测量技术、化学计量学技术、计算机技术与基础测试技术交叉结合的现代分析技术，主要用于复杂样品的直接快速分析。近红外分析复杂样品时，通常首先需要将样品的近红外光谱与样品的结构、组成或性质等测量参数（用标准或认可的参比方法测得的），采用化学计量学技术加以关联，建立待测量的校正模型；然后通过对未知样品光谱的测定并应用已经建立的校正模型，来快速预测样品待测量。 近红外光谱分析技术自上世纪60年代开始首先在农业领域应用，随着化学计量学与计算机技术的发展，80年代以来逐步受到光谱分析学家的重视，该项技术逐渐成熟，90年代国际匹茨堡会议与我国的BCEIA等重要分析专业会议均先后把近红外光谱分析与紫外、红外光谱分析等技术并列，作为一种独立的分析方法；2000年PITTCON 会议上近红外光谱方法是所有光谱法中最受重视的一类方法，这种分析方法已经成为ICC（International Association for Cereal Science and Technology国际谷物科技协会）、AOAC(American Association of Official Analytical Chemists美国公职化学家协会)、AACC（American Association of Cereal Chemists美国谷物化学家协会）等行业协会的标准；各发达国家药典如USP(United States Pharmacopoeia美国药典)均收入了近红外光谱方法；我国2005年版的药典也将该方法收入。在应用方面近红外光谱分析技术已扩展到石油化工、医药、生物化学、烟草、纺织品等领域。发达国家已经将近红外方法做为质量控制、品质分析和在线分析等快速、无损分析的主要手段。 我国对近红外光谱技术的研究及应用起步较晚，上世纪70年代开始，进行了近红外光谱分析的基础与应用研究，到了90年代，石化、农业、烟草等领域开始大量应用近红外光谱分析技术，但主要是依靠国外大型分析仪器生产商的进口仪器。目前国内能够提供完整近红外光

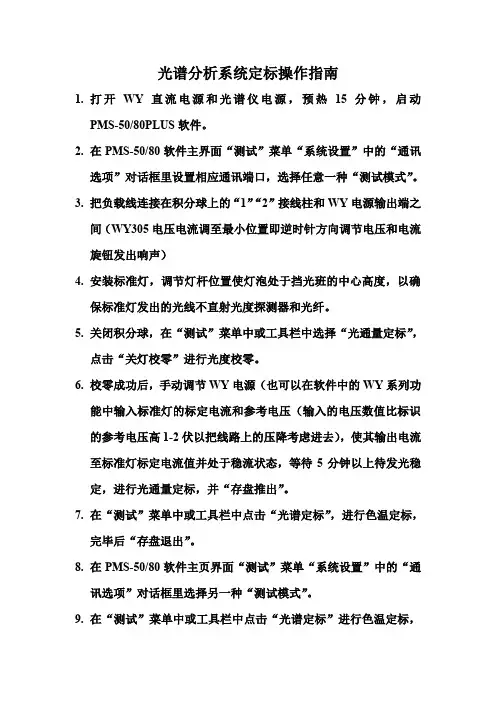

光谱分析系统定标操作指南 1.打开WY直流电源和光谱仪电源，预热15分钟，启动 PMS-50/80PLUS软件。 2.在PMS-50/80软件主界面“测试”菜单“系统设置”中的“通讯 选项”对话框里设置相应通讯端口，选择任意一种“测试模式”。 3.把负载线连接在积分球上的“1”“2”接线柱和WY电源输出端之 间（WY305电压电流调至最小位置即逆时针方向调节电压和电流旋钮发出响声） 4.安装标准灯，调节灯杆位置使灯泡处于挡光班的中心高度，以确 保标准灯发出的光线不直射光度探测器和光纤。 5.关闭积分球，在“测试”菜单中或工具栏中选择“光通量定标”， 点击“关灯校零”进行光度校零。 6.校零成功后，手动调节WY电源（也可以在软件中的WY系列功 能中输入标准灯的标定电流和参考电压（输入的电压数值比标识的参考电压高1-2伏以把线路上的压降考虑进去），使其输出电流至标准灯标定电流值并处于稳流状态，等待5分钟以上待发光稳定，进行光通量定标，并“存盘推出”。 7.在“测试”菜单中或工具栏中点击“光谱定标”，进行色温定标， 完毕后“存盘退出”。 8.在PMS-50/80软件主页界面“测试”菜单“系统设置”中的“通 讯选项”对话框里选择另一种“测试模式”。 9.在“测试”菜单中或工具栏中点击“光谱定标”进行色温定标，
完毕后“存盘退出”。 10.把标准灯当做被测光源，在“测试”菜单中或工具栏中点击”电光 源测试“开始测试，测试结束验证测试色温和光通量是否正确：（要求色温偏差在±15K以内，光通量偏差在±1%以内）符合进行11步，如不符合关灯后重新5-10步的操作。 11.把WY电源的输出调至最小，以熄灭标准灯，等标准灯冷却后， 取下放入灯盒。 12.关闭WY电源，取下负载线接至机柜后的负载接线柱，至此完成 定标，即可以正常的测试操作了。 注：早期的PMS-50（即测试时间为2-3分钟的机型不需要8、9两步的操作）！
光谱分析培训资料 2006年9月 原子吸收光谱分析培训资料 说明：以下内容仅是该类检测人员需要掌握的最基本知识，还涉及到的理论知识需用业余时间学习，实际经验需在操作中去积累。有关实验室认可内容将以质量手册和程序文件为依据进行专题培训。 理论知识 一、原子吸收光谱分析的基本原理 1．原理： 原子吸收分光光度法，又称原子吸收光谱法，是基于从光源发出的被测元素特征辐射通过元 素的原子蒸气时被其基态原子吸收，由辐射的减弱程度测定元素含量的一种现代仪器分析方法2．分类：通常分为2 类 a) ?火焰原子吸收分析：由火焰将试样分解成自由原子。 b) .石墨炉无火焰原子吸收分析：依靠电加热的石墨管将试样气化及分解。 3．优点： a) .检出限低。可达ng.ml-1级。 b) .选择性好，原子吸收光谱是元素的固有特征。 c) .精密度高，相对标准偏差达到1%没有困难，最好可以达到0.3%或更好。 d) .抗干扰能力强，一般不存在共存元素的光谱干扰。干扰主要来自化学干扰。
e) .分析速度快，使用自动进样器，每小时测定几十个样品没有任何困难。 f) . 应用范围广，可分析周期表中绝大多数的金属与非金属元素。 g) . 进样量小，一般进样量3~6ml.min-1 h) .仪器设备相对简单，操作简便。 4．不足： 主要用于单元素的定量分析，标准曲线的动态范围通常小于 2 个数量级。 二、原子吸收光谱分析的定量方法 吸光度与试样中被测元素含量成正比 A=Kc (A —吸光度；c—被测元素的含量；) 常用的定量方法： 有标准曲线法——最基本的定量方法 标准加入法浓度直读法。 1．标准曲线法：用标准物质配制标准系列溶液，在标准条件下，测定各标准样品的吸光度值Ai ，对被测元素 的含量ci。在同样条件下，测定样品的吸光度值Ax，根据被测元素的吸光度值Ax，从校正曲线 求得其含量ci 。 2．标准加入法：分取几份等量的被测试样，在其中分析加入不等量的被测元素标准溶液，依次在标准条 件下测定它们的吸光度值，制作吸光度值对加入量的校正曲线，用外推法求得样品溶液的浓度 3．浓度直读法：在标准曲线为直线的浓度范围内，先用一个标样定标，通过标尺扩展，将测定吸光度值调整为浓度值，以后测定试样时直接得到它的浓度值。 三、原子吸收光谱仪的组成 光源 原子化器、氢化物发生器 分光系统 检测系统 1．光源——空心阴极灯：由待测元素本身或其合金制成，内充惰性气体。 2．火焰原子化器：由雾化器、雾化室及燃烧器三部分组成 a) . 雾化器：通过毛细管由气流的负压吸入溶液，并将溶液分散成非常细的雾滴。 b) . 雾化室：预混室，燃气、助燃气、分散雾滴在此充分地混合均匀。 c) . 燃烧器：用于混合气燃烧之用。一般是单缝燃烧器。我们所使用的是空气乙炔火焰燃烧器与氧化亚氮乙炔燃烧 器。
太阳光光谱 紫外线谱带：波长280-400nm之间，其特点是穿透性强，可使人体皮肤黑色素沉积，颜色加深，过度的紫外线曝晒会导致皮肤癌，可导致地毯、窗帘、织物及家具油漆褪色。 可见光谱带：波长380~780nm之间，其特点是肉眼可以看见的唯一光谱，可见光波段进一步可以分为不同的颜色（赤橙黄绿蓝靛紫七色），对人体没有直接伤害。 红外光谱带：波长700~2400nm之间，其特点是我们可以直接感受到阳光“不可见”的热量，所含能量最大，所以热量也高。 各波段的远近红外线构成了太阳能的53%，紫外线占3%，可见光占44%。 元素光谱简介 如果物质是以单原子的形式而存在，关键看该原子的电子激发能了。如果在可见光的某个范围内，并且吸收某一部分光线，那它就显剩下的部分的光线的颜色。如该原子的电子激发能非常低，可以吸收任意的光线，该原子就是黑色的，如果该原子的电子激发能非常高。不能吸收任何光线，它就是白色的。如果它能吸收短波部分的光线，那它就是红色或黄色的。 具体的元素光谱：红色代表硫元素，蓝色代表氧元素，而绿色代表氢元素。 元素燃烧发出的光谱 燃烧所发出的光色根据不同的元素发出不同的光谱，每一种元素燃烧时都发出多条光谱，这种光通过三梭镜或光栅后会在屏障上显现出多条亮线，也就是说只发出有限的几种频率的光，这就是这种元素的光谱。其中会有一条或几条最亮的线，这几条最亮的线决定了在人眼中所看到的颜色。 观察光谱的方法 连续光谱的光线在通过含某种元素的气体时在光谱带上会出现多条暗线，这些暗线刚好与这种元素的光谱线位置相同，强度刚好相反，（光谱线越强的位置暗线越明显）这就是元素的吸收光谱。天文学家就是利用吸收光谱来查明遥远的恒星大气和星云中所含的元素，观察恒星红移或蓝移也要利用吸收光谱。 观察固态或液态物质的原子光谱，可以把它们放到煤气灯的火焰或电弧中去烧，使它们气化后发光，就可以从分光镜中看到它们的明线光谱 原子决定明线光谱 实验证明，原子不同，发射的明线光谱也不同，每种元素的原子都有一定的明线光谱．彩图7就是几种元素的明线光谱．每种原子只能发出具有本身特征的某些波长的光，因此，明线光谱的谱线叫做原子的特征谱线．利用原子的特征谱线可以鉴别物质和研究原子的结构。 吸收光谱 吸收光谱高温物体发出的白光（其中包含连续分布的一切波长的光）通过物质时，
光谱分析仪 一、概述 光谱分析仪是在平时的光通信波分复用产品中较常使用到的仪表，当WDM系统刚出现时，多用它测试信号波长和光信噪比。其主要特点是动态范围大，一般可达70dB；灵敏度好，可达-90dBm；分辨率带宽小，一般小于0.1nm；比较适合于测试光信噪比。另外测量波长范围大，一般在600~1700nm.，但是测试波长精度时却不如多波长计准确。 在光谱的测量、各参考点通路信号光功率、各参考点光信噪比、光放大器各个波长的增益系数和增益平坦度的测试都可以使用光谱分析仪。光谱分析仪现在也集成了WDM的分析软件，可以很方便地把WDM的各个波长的中心频率、功率、光信噪比等参数用菜单的方式显示出来。 二、常用参数的测试 光谱分析仪的屏幕显示测量条件、标记值、其它数据以及测量波形。屏幕各部分的名称显示如下：
图1：屏幕各部分的名称 1、光谱谱宽的测量 谱宽即光谱的带宽，使用光谱分析仪可以测量LD、发光二极管的谱宽。在光谱的谱宽测量时，要特别注意光谱分析仪系统分辨率的选择，即原理上光谱分析仪的分辨率应当小于被测信号谱宽的1/10.，一般推荐设置为至少小于被测信号谱宽的1/5。 在实际的测量中，为了能够准确测量数据，一般选择分辨率带宽为0.1nm以下。分辨率带宽RES位于SETUP菜单中的第一项，直接输入所要设定的分辨率带宽的大小即可。如下图2、3、4所示（图中只为区别光谱形状的不同），当选择的分辨率带宽不同时，从光谱分析仪观察到的光谱形状有很大的不同，并且所测量得到的谱宽大小的不同。
图2：分辨率带宽RES=0.5nm时的光谱形状 图3：分辨率带宽RES=0.1nm时的光谱形状
CCL ENTERPRISE INC. 北京超谱公司 仪器名称 : 真空直读光谱仪 仪器型号 : 德国OBLF 公司GS1000型 技术交流资料 用户名称：新疆米泉嘉盛铝业有限公司报价日期： 2005-10-26 地 址：新疆米泉市 北京超谱斯派克仪器开发有限公司 目录 一、德国二、超谱公司简介三、中国市场概况四、仪器技术指标五、仪器技术特点六、仪器报价配臵七、售后服务条款八、安装要求及验收标准九、用户名录十、用户应用报告 OBLF 公司简介 一、德国OBLF 公司简介 德国OBLF 公司位于德国中部的多特蒙德，成立于1975年，是德国最早生产光电直读光谱仪的高科技公司，公司采取了走专业化生产的道路，公司成立至今一直潜心从事光电直读光谱仪的研究和生产，在固体样品快速分析领域独树一臶，向用户提供多种型号的、满足各种用户使用要求的直读光谱仪。 德国OBLF 公司宗旨为向用户提供“精品仪器”。
德国OBLF 公司可向用户提供： 金属材料分析用的火花直读光谱仪及制样设备。包括：GS1000直读光谱仪QSN750直读光谱仪 QSG750直读光谱仪 Automatic Lines 全自动直读光谱仪 ASM 1800 全自动磨样机 GS1000 二、超谱公司简介 超谱公司是在中国注册成立的，专业从事光谱分析仪器销售、技术支持、售后服务的有限公司，自1994年公司成立以来已经向中国用户提供了大约500多台各种光谱分析仪器，用户遍及海陆空三军、冶金、铸造、机械、电子、化工、电力、石油、铁路等各个行业。目前在中国的北京和上海设立了两个分公司，以利于更好的为用户服务。
超谱公司作为提供光谱分析仪器的专业公司，拥有多名从事光谱仪生产及技术服务工作经验的专业工程师，超谱公司技术服务工程师全部经过国外生产厂商专业技术培训，作为产品的售后服务以及技术支持，在向您提供先进仪器的同时, 还将向您提供优质的服务。 为了更好的向中国用户提供国际上最先进的仪器，更好的提供性价比极佳的光谱分析仪，为此，超谱公司在2001年3月与德国OBLF 公司签约，设立中国技术服务中心，引进推广各种型号实验室及炉前用真空直读光谱仪及相关的制样设备。 三、中国市场概况 近年来，德国OBLF 公司十分重视中国市场的发展和潜力，其产品于九十年代初随当时的合资企业逐步进入中国市场，一汽大众、上海大众、无锡小天鹅、大连冰山集团等单位先后采用了OBLF 公司的光谱仪，2001年在超谱公司设立了中国技术服务中心，由超谱公司全权代理德国OBLF 公司仪器在中国的一切事物，在北京、上海、济南、广州、青岛、沈阳等地设有咨询服务机构，形成完善的销售与售后服务网络，方便中国用户在采购仪器及备品备件时可以直接用人民币购买，现已与全国广大OBLF 用户建立了深厚的友谊和良好的合作关系。 在短短的二年时间内，在中国已经有超过200家企业选用了OBLF 公司的直读光谱仪，得到了用户的一致好评，同时为中国用户提供了一个更好的选择机会。 四、仪器技术指标 分析基体数 : 最多二个分析基体。 测定元素 : 可以同时快速测定固体样品中的C 、Si 、Mn 、P 、S 、Cr 、Ni 、Mo 、
综 述 近红外光谱仪主要性能指标及研究进展 张 琳1 周金池2 (11北京林业大学林学院森林保护系,北京,100083;21北京林业大学分析测试实验中心,北京,100083) 摘 要 介绍了近红外光谱仪的主要性能指标;对国内外在仪器硬件、测样附件、软件开发及新型仪器研制等方面的进展作了评述。总结了我国近红外光谱仪发展的成就与不足。讨论了近红外光谱仪的发展趋势,特别是我国近红外光谱仪发展中的关键问题。 关键词 近红外光谱仪 性能指标 国内外进展 资助项目:北京林业大学/211工程0三期研究生创新人才培养建设计划子项目。 作者简介:张琳,女,北京林业大学森林保护系在读硕士生。E -mail:Zhanglin20051986@https://www.doczj.com/doc/0210747500.html, 通讯联系人:周金池,男,汉族,1971年出生,山东省德州市人,副教授,专业方向:仪器分析与造林新技术的应用。E -m ail:zjc@https://www.doczj.com/doc/0210747500.html, 1 引 言 近红外(NIR)光谱仪是近年来发展较为迅速的一种高新分析测试技术,是光谱测量技术、计算机技术、化学计量学技术与基础测量技术的有机结合。与传统分析技术相比,近红外光谱仪具有无损检测、分析效率高、分析速度快、分析成本低、重现性好、样品测量一般勿需预处理、光谱测量方便、适合于现场检测(如大批量抽检)和在线分析等独特优势[1] 。 NIR 光谱仪的类型较多,主要有滤光片型、发光二极管(LED)型、光栅色散型、傅里叶变换干涉仪型、声光可调滤光片型(AOTF)、多通道检测型(二极管阵列PDA 、电荷耦合器件CCD)等[2]。光栅色散型仪器又可分为扫描-单通道检测器和固定光路-阵列检测器两种类型。除了采用单色器分光以外,也有仪器采用多种不同波长的发光二极管(LED)作光源,即LED 型近红外光谱仪。尽管我国NIR 光谱仪硬件研制相对较晚,但以上提到的6种类型NIR 光谱仪,在我国都有相关单位进行研发[3]。 2 近红外光谱仪器的主要性能指标 211 分辨率 近红外光谱仪的分辨率是指仪器对于紧密相邻 的峰可以分辨的最小波长间隔,表示仪器实际分开相邻峰的能力,即M /$M 或(K /$K ),M 为两峰中任一峰的波数,$M 为两峰波数之差。它是仪器的最主要指标之一,也是仪器质量的综合反映。仪器的分辨率主要取决于仪器分光系统的性能。对于色散型仪器而言,其分辨率取决于分光后狭缝截取的波段精度,狭缝越小截取的波段越窄,分辨率越高。但随之而来的是能量急剧下降,灵敏度不断降低,为了兼顾检出灵敏度,就不能以无限制地缩小狭缝来提高分辨率,因此,要想让色散型仪器既能分辨率达到0.1cm -1,又能得到一张质量良好的谱图是一件很困难的事。而对于傅里叶变换型的近红外光谱仪,由于有多路通过的特点,无狭缝的限制,因此仪器的分辨率仅取决于干涉采样数据点的多少,即取决于动镜移动的距离,由于动镜的移动由激光控制,因此可以很轻松地得到一张高质量、高分辨率的谱图。212 波长准确性 光谱仪波长准确性是指仪器测定标准物质某一谱峰的波长与该谱峰的标定波长之差(傅里叶变换型红外光谱仪习惯用波数cm -1来表示)。波长准确度一般用波长误差,即上述两值之差来表示。由于近红外分析是用已知样品所建立的模型来分析未知样品的,如果仪器的波长准确度不能保证,则不同测定光谱就会因仪器波长的移动(即x 轴发生了平
红外光谱分析技术及其应用（作者： _________ 单位：___________ 邮编： ___________ ） 作者：范雪芳徐淼侯晓涛王帅李洪宇张丽华 【摘要】红外光谱（IR）分析技术是一门发展迅猛的高新技术，与传统分析技术相比，红外光谱分析技术具有分析速度快，样品用量少，无破坏无污染等特点。红外光谱测定的是物质中分子的吸收光谱，不同的物质会有其特征指纹的特性，利用红外指纹图谱技术对中成药进行质量鉴定与分析，借助计算机和模式识别等技术，以综合的、宏观的、非线性的分析理念和质量控制模式来评价中药的真伪优劣 【关键词】红外光谱；红外指纹图谱技术 【Abstract ] Infrared spectrum （IR） is a fast developing newly tech no logy. Comparedwith traditi onal an alysis tech no logy, IR possesses characters of fast analysis, little sample, no breach and no pollution. IR measures the absorption spectrum of molecule, and different substances have different fingerprint patter ns. Thus, IR tech no logy can be applied to detect and an alyze the quality of traditi onal Chin ese drug. Using the computer, pattern recognition and so on, we can estimate if
第30卷 第3期2009年3月 仪器仪表学报 Chinese Journal of Scientific I nstru ment Vol 130No 13Mar .2009 收稿日期:2008202 Received Date:2008202 3基金项目:国家自然科学基金(50574035)、浙江省重大应用电子技术和新型电子元器件专项(2007C11091)、浙江省自然科学基金人才基金 (R104315)资助项目 在线近红外光谱分析仪的研制及应用 3 叶华俊 1,2 ,刘立鹏2,夏阿林1,张学峰2,王健 1 (1 杭州电子科技大学电子信息学院 杭州 310018; 2 聚光科技(杭州)有限公司 杭州 310052) 摘 要:针对过程分析应用领域,研制了一种在线近红外光谱分析仪。详细描述了该仪器系统的主要组成结构,展现各模块 功能特点。对该仪器进行性能测试,结果显示该分析仪性能稳定,超过了USP1119(美国国家药典)规定的指标要求。实验室中的汽油样本建模实验和现场的重烷基苯与白糖应用结果表明,该仪器具有响应速度快、建模能力强、预测精度高、可同时预测多种组分、使用维护方便、维护成本低和可靠性高等优点,能够适应各种复杂的应用环境。关键词:近红外;光谱分析;在线 中图分类号:TG115.3 文献标识码:A 国家标准学科分类代码:460.40 D evelop m en t and appli ca ti on of on 2li n e near i n frared spectroscopy ana lyzer Ye Huajun 1,2 ,L iu L i peng 2,Xia A lin 1,Zhang Xuefeng 2,W ang J ian 1 (1E lectronic Infor m ation College ,Hangzhou D ianzi U niversity,Hangzhou 310018,China; 2Focused Photonics (Hangzhou ),Inc .,Hangzhou 310052,China ) Abstract:An on 2line near infrared s pectr oscopy analyzer was devel oped f or p r ocess analysis app licati ons .The fea 2tures and configurati on of the analyzer are described in detail .The perf or mance tests reveal that the analyzer perf or m s well and meets the require ments of USP1119.Further more,the analyzer has been successfully app lied t o laborat ory and field .App licati on results de monstrate that the analyzer has the merits of fast ti m e res ponse,excellent modeling capability,high accuracy and l ow maintenance cost,and can deal with comp lex industrial envir onment .Key words:near infrared;s pectr oscopy analysis;on 2line 1 引 言 近红外光谱区域按AST M 定义是指波长在780～2526n m 之间电磁波。这一区域兼备了可见光区信号容易获取与红外光区光谱分析信息量丰富两方面的优点。由于近红外区的倍频与合频吸收强度弱,光谱谱带宽而复杂,重叠严重,在早期限制了近红外光谱技术的应用。光电与计算机技术的不断发展,特别是化学计量学在分析领域的广泛应用,大大 推动了近红外分析技术的发展[1] 。 近红外光谱分析技术被誉为“多快好省的绿色 分析技术”,是最符合目前工业生产需求的一种分析技术,在发达国家被广泛应用于大型工业生产过程的在线分析。在线近红外光谱分析技术主要具有以下优势:1)仪器简单,分析速度快;2)无浪费、无污染,容易实现无损和在线检测;3)适应性广,几乎适合各类样品(液体、粘稠体、涂层、粉末和固体)分析;4)多组分多通道同时测定;5)可使用光纤,实现远程分析检测。基于以上优点,近红外光谱分析已成为现代过程分析中的主流技术之一。 经济的快速发展,必将导致生产模式由粗放型
近红外光谱技术在药物分析中的应用 1·前言 近红外光谱分析技术是分析化学领域迅猛发展的高新分析技术，越来越引起国内外分析专家的注目，在分析化学领域被誉为分析“巨人”，它的出现可以说带来了又一次分析技术的革命。 近红外（NIR）谱区是人类认识最早的非可见光谱区，波长范围在0.75—2.5 m之间，用波数表示时则在13330—4000cm-1之间。由于近红外的吸收谱带复杂，谱峰重叠，信号弱，在分析上难以应用，长期以来没有受到人们的重视。近十多年来，随着近红外仪器的改良，新的光谱理论和光度分析方法的建立，特别是计算机技术和化学计量学的广泛应用和迅速发展，使近红外光谱技术成为目前发展最快、最引人注目的分析技术，并以其简单快速、实时在线、无损伤无污染分析等特点，在复杂物质的分析上得到广泛应用。在包括制糖和制药的许多与化学分析和品质管理有关的行业中的应用前景极其广阔。 关于近红外光谱技术在制药行业中应用的文献报道越来越多，显示了近红外光谱技术在制药领域中越来越受到人们的重视。近红外光谱分析具有的快速实时、操作简单、无损伤测定、不受样品状态影响的特点很符合药物分析的要求。因此，在制药业中原料药的分析、药物制剂中水分、有效成分的分析、药物生产品质的过程控制等方面近红外光谱技术得到了十分广泛的应用。 2·光谱介绍 近红外光是介于可见光和中红外光之间的电磁波，根据ASTM（美国试验和材料检测协会）定义是指波长在780～2526nm范围内的电
磁波，习惯上又将近红外区划分为近红外短波（780~1100nm）和近红外长波（1100~2526nm）两个区域。 近红外光谱属于分子振动光谱的倍频和主频吸收光谱，主要是由于分子振动的非谐振性使分子振动从基态向高能级跃迁时产生的，具有较强的穿透能力。近红外光主要是对含氢基团X－H（X=C、N、O）振动的倍频和合频吸收，其中包含了大多数类型有机化合物的组成和分子结构的信息。由于不同的有机物含有不同的基团，不同的基团有不同的能级，不同的基团和同一基团在不同物理化学环境中对近红外光的吸收波长都有明显差别，且吸收系数小，发热少，因此近红外光谱可作为获取信息的一种有效的载体。近红外光照射时，频率相同的光线和基团将发生共振现象，光的能量通过分子偶极矩的变化传递给分子；而近红外光的频率和样品的振动频率不相同，该频率的红外光就不会被吸收。因此，选用连续改变频率的近红外光照射某样品时，由于试样对不同频率近红外光的选择性吸收，通过试样后的近红外光线在某些波长范围内会变弱，透射出来的红外光线就携带有机物组分和结构的信息。通过检测器分析透射或反射光线的光密度，就可以确定该组分的含量。 3·近红外光谱技术在制药业中的应用 3·1 原料和活性组分的测定 药物加工过程中第一步就是原料的鉴定，其质量的好坏直接决定后续加工过程的成败于否，而同一类型的原料中多变因素主要是湿度和颗粒大小，近红外光谱在湿度测定中的灵敏度及其适于固体表面的表征的特性，使他能够很快地得到样品的湿度和颗粒大小的信息，然
光谱分析仪应用及功能特点 由于近红外光在常规中有良好的传输特性，且其仪器较简单、分析速度快、非破坏性和样品制备量小、几乎适合各类样品（液体、粘稠体、涂层、粉末和固体）分析、多组分多通道同时测定等特点，成为在线分析仪表中的一枝奇葩。近几年，随着化学计量学、光纤和计算机技术的发展，在线近红外光谱分析技术正以惊人的速度应用于包括农牧、食品、化工、石化、制药、烟草等在内的许多领域，为科研、教学以及生产过程控制提供了一个十分广阔的使用空间。光谱分析仪应用于钢铁冶金、有色金属、石油化工、机械制造、能源电力、铁路运输、航空航天、食品卫生、环境保护以及教学科研等各个领域。 直读光谱仪一般属于原子发射光谱，应用于冶金，铸造，有色，黑色金属鉴别，石化，机械制造等行业。国际上比较有名的有美国热电（收购瑞士ARL），德国斯派克，德国布鲁克，日本岛津等比较有名。 手持式光谱仪属于X射线荧光光谱仪，同样属于原子发射光谱仪，但和直读光谱的激发方式不一样，直读光谱靠高压放电激发，X射线是通过X光管来激发，接收原件也不同，检测元素范围和精度低于直读光谱，但应用于合金材料牌号鉴别以及混料筛选，废料回收，野外材料牌号鉴别有特殊用途，因可以做的小巧，一般做成手持式，方便携带。 性能特点 防返油真空技术，采用两级阀门控制。一级通过真空规管控制并与真空泵联动，为世界光谱仪领域最新技术，避免仪器抽真空带来的噪声、故障，防返油真空技术，避免油蒸汽对光学系统造成的污染，大大提高了仪器的使用寿命。 1.仪器采用的独立出射狭缝为国内首创，世界先进。金属整缝的特点是仪器调试方便、快捷，便于出射狭缝增加通道(用户可仅考虑目前应用的元素，以后需要的通道可随时增加)节约成本。 2.自动高压系统为世界先进水平。该系统可通过计算机控制每个通道提供8档高压，使同一通道可以在不同分析程序中得到应用，提高了通道的利用率和谱线最佳线性范围在分析不同材料中的采用，减少了通道的采用数量，降低了成本。 3.自动描迹为世界领先水平，同类仪器国内空白。自动描迹可大大缩短校准仪器所用的时间，使仪器校准变得简单、方便，非专业人员既可进行描迹操作。仪器设有内部恒温系统。大大减小了环境温度变化对光学系统造成的漂移。 4.WINDOWS系统下的中文操作软件，方便国内使用。不同层次的操作员可随时调用相关帮助菜单来指导对仪器的操作;分析速度快捷，20秒内测完所有通道的化学成分;针对不同的分析材料，通过制作预燃曲线来确定分析时间，使仪器用最短的时间达到最优的分析效果;预制好合理的工作曲线，用户可免购大量标样，节约使用成本，安装后即可投入使用。 5.多功能光源国内空白。多功能光源的采用可扩大元素的分析范围，满足超高含量以及痕量元素的分析;各系统独立供电，单元化设计，维修方便快捷。单元化的设计可达到非专业人员的快速维修，为互联网摇诊仪器故障做好了充分准备。
现代近红外光谱分析仪工作原理 现代近红外光谱分析仪工作原理 2011年02月08日 20世纪90年代初,外国厂商开始在我国销售近红外光谱分析仪器产品,但在很长时间内，进展不大，其原因主要是：首先，近红外光谱分析要求光谱仪器、光谱数据处理软件（主要是化学计量学软件）和应用样品模型结合为一体，缺一不可。但被分析样品会由于样品产地的不同而不同，国内外的样品通常有差异，因此，进口仪器的应用模型一般不适合分析国内样品。如果自己建立模型，就需要操作人员了解和熟悉化学计量学知识和软件，而外商在中国的代理机构缺乏这方面的专业人才，不能有效地根据用户的需要组织培训，因此，用户对这项技术缺乏全面了解，影响到了它的推广使用。其次，进口仪器价格昂贵，售后技术服务费用也往往超出大多数用户的承受能力。 现代近红外光谱分析技工作原理 近红外光谱主要是由于分子振动的非谐振性使分子振动从基态向高能级跃迁时产生的。近红外光谱记录的是分子中单个化学键的基频振动的倍频和合频信息，它常常受含氢基团X-H（X-C、N、O）的倍频和合频的重叠主导，所以在近红外光谱范围内，测量的主要是含氢基团X-H振动的倍频和合频吸收。 由于倍频和合频跃迁几率低，而有机物质在NIR光谱区为倍频与合频吸收，所以消光系数弱，谱带重叠严重。因此从近红外光谱中提取有用信息属于弱信息和多元信息，需要充分利用现有的光机技术、电子技术和计算机技术进行处理。计算机技术主要包括光谱数据处理和数据关联技术。光谱数据处理是消除仪器因素（灯及测量方式等）环境因素（如温度等）和样品物态（如颜色、形态等）等对光谱的影响。常采用的方法有平滑、微分、基线漂移扣减、多元散射校正（MSC）和有限脉冲响应滤波（FIR）等也可以用小波变换来进行部分处理。数据关联技术主要是化学计量学方法。化学计量学的发展使多组分分析中多元信息处理理论和技术日益成熟，解决了近红外光谱区重叠的问题。通过关联技术可以实现近红外光谱的快速分析。在近红外光谱的应用中我们所关心的是被测样品的组成或各种物化性质，因此，如何提取这些有用信息是近红外光谱分析的技术核心。现在的许多研究与应用表明，
光谱分析技术及应用 一、光谱分析的分类 1、原子吸收光谱法——也叫湿法分析。它是以待测元素的特征光波，通过样品的蒸发，被蒸发中的待测元素的基态原子所吸收，由辐射强度的减弱程度，来测定该元素的存在与否和含量多少；通常是采用火焰或无火焰（也叫等离子）方法，把被测元素转化为基态原子。根据吸收光波能量的多少测定元素的含量。 通常原子吸收光谱法是进行仪器定量分析的湿法分析。 2、原子发射光谱法——利用外部能量激发光子发光产生光谱。 看谱分析法就是原始的、也是最经典的利用原子发射光谱的分析方法。看谱分析法在我国工业生产上的使用是在上世纪50年代，58年北京永定机械厂制造了第一台仿苏联技术的看谱仪，随后天津光学仪器厂成为我国大量生产棱镜分光的看谱镜基地。 上世纪80年代起，德国、英国、美国等国家，开始研制采用CCD （Charge Coupled Device电荷耦合器件）技术作为光谱接收器件的直读式定量光谱仪，德国以实验室用大型直读定量光谱仪为主；英国阿朗公司、美国尼通公司以便携式金属分析仪为主打市场。近年来，德国、芬兰等国家研制生产便携式、直读定量光谱仪，分析精度在一定条件下可以替代实验室直读式定量光谱仪。 二、看谱分析的特点 1、操作简便，分析速度快。 2、适合现场操作。
3、无损检测（现场操作情况下无须破坏样品）。 4、检测成本低。是便携式金属分析仪的1/30左右，是便携式直读定量光谱仪的1/40。 5、有一定的灵敏度和准确度。 三、看谱分析的方法： 定性分析方法，所谓定性就是判定分析的元素是否存在的分析。严格的讲定性分析是根据某元素的特征灵敏线的出现与否，来确定该元素是否存在的分析方法。 那么，什么叫灵敏线呢？ 某元素在某几个区域出现的几条与其它元素不同的特征线；或称“在较低含量情况下出现的谱线”，或者说是在某一范围内出现的谱线，叫做灵敏线。 半定量方法就是近似的估计元素含量的方法。 利用谱线进行比较，即通过 亮度比较含量，就是与铁基线进 行比较，含量与亮度的对数成正 比关系。（用来进行比较的铁基线 的亮度应不变。）lgI（谱线强度） 四、看谱分析的一般步骤 1、分析前的准备
紫外光谱分析仪基础知识 紫外,可见光谱法及相关仪器 UV-VIS Spectrometry & Instrument 紫外,可见光谱法及相关仪器 一(紫外,可见吸收光谱概述 二(紫外,可见分光光度计2 1(紫外,可见分光光度计的主要部件 2(紫外,可见分光光度计的分类 3(紫外,可见分光光度计的各项指标含义 4(紫外,可见分光光度计的校正 三(紫外,可见分光光度计的应用 四(紫外,可见分光光度计的进展 一(紫外,可见吸收光谱概述 利用紫外,可见吸收光谱来进行定量分析由来已久，可追溯到古代，公元60年古希腊已经知道利用五味子浸液来估计醋中铁的含量，这一古老的方法由于最初是运用人眼来进行检测，所以又称比色法。到了16、17世纪，相关分析理论开始蓬勃发展，1852年，比尔(Beer)参考了布给尔(Bouguer)1729年和朗伯(Lambert)在1760年所发表的文章，提出了分光光度的基本定律，即液层厚度相等时，颜色的强度与呈色溶液的浓度成比例，从而奠定了分光光度法的理论基础，这就是著名的朗伯,比尔定律。 1(紫外,可见吸收光谱的形成 吸光光度法也称做分光光度法，但是分光光度法的概念有些含糊，分光光度是指仪器的功能，即仪器进行分光并用光度法测定，这类仪器包括了分光光度计与原
子吸收光谱仪(AAS)。吸光光度法的本质是光的吸收，因此称吸光光度法比较合理，当然，称分子吸光光度法是最确切的。 紫外,可见吸收光谱是物质中分子吸收200-800nm光谱区内的光而产生的。这种分子吸收光谱产生于价电子和分子轨道上的电子在电子能级跃迁(原子或分子中的电子，总是处在某一种运动状态之中。每一种状态都具有一定的能量，属于一定的能级。这些电子由于各种原因(如受光、热、电的激发)而从一个能级转到另一个能级，称为跃迁。)当这些电子吸收了外来辐射的能量就从一个能量较低的能级跃迁到一个能量较高的能级。因此，每一跃迁都对应着吸收一定的能量辐射。具有不同分子结构的各种物质，有对电磁辐射显示选择吸收的特性。吸光光度法就是基于这种物质对电磁辐射的选择性吸收的特性而建立起来的，它属于分子吸收光谱。跃迁所吸收的能量符合波尔条件: hvEE,,2121 二(紫外,可见分光光度计 1854年，杜包斯克(Duboscq)和奈斯勒(Nessler)等人将此理论应用于定量分析化学领域，并且设计了第一台比色计。到1918年，美国国家标准局制成了第一台紫外可见分光光度计。此后，紫外,可见分光光度计经不断改进，又出现自动记录、自动打印、数字显示、微机控制等各种类型的仪器，仪器的灵敏度和准确度也不断提高，其应用范围也不断扩大。 1(紫外,可见分光光度计的主要部件 全世界的紫外,可见分光光度计生产厂家有上百家，产品型号成千上万，但就基本结构来说，都是由五个部分组成，即光源、单色器(单色仪)、吸收池、检测器和信号指示系统。如下图所示: 信号指光源单色器吸收池检测器示系统光源
近红外光(Near Infrared,NIR)就是介于可见光(VIS)与中红外光(MIR)之间得电磁波,按ASTM(美国试验与材料检测协会)定义就是指波长在78 0～2526nm范围内得电磁波,习惯上又将近红外区划分为近红外短波(78 0~1100nm)与近红外长波(1100~2526nm)两个区域。 近红外光谱属于分子振动光谱得倍频与主频吸收光谱,主要就是由于分子振动得非谐振性使分子振动从基态向高能级跃迁时产生得,具有较强得穿透能力。近红外光主要就是对含氢基团Ｘ－Ｈ(Ｘ＝Ｃ、Ｎ、Ｏ)振动得倍频与合频吸收,其中包含了大多数类型有机化合物得组成与分子结构得信息。由于不同得有机物含有不同得基团,不同得基团有不同得能级,不同得基团与同一基团在不同物理化学环境中对近红外光得吸收波长都有明显差别,且吸收系数小,发热少,因此近红外光谱可作为获取信息得一种有效得载体。近红外光照射时,频率相同得光线与基团将发生共振现象,光得能量通过分子偶极矩得变化传递给分子;而近红外光得频率与样品得振动频率不相同,该频率得红外光就不会被吸收。因此,选用连续改变频率得近红外光照射某样品时, 由于试样对不同频率近红外光得选择性吸收,通过试样后得近红外光线在某些波长范围内会变弱,透射出来得红外光线就携带有机物组分与结构得信息。通过检测器分析透射或反射光线得光密度, 就可以确定该组分得含量。 近红外光谱分析技术包括定性分析与定量分析,定性分析得目得就是确定物质得组成与结构,而定量分析则就是为了确定物质中某些组分
得含量或就是物质得品质属性得值。与常用得化学分析方法不同,近红外光谱分析法就是一种间接分析技术,就是用统计得方法在样品待测属性值与近红外光谱数据之间建立一个关联模型(或称校正模型,Calibra tion Model)。因此在对未知样品进行分析之前需要搜集一批用于建立关联模型得训练样品(或称校正样品,Calibration Samples),获得用近红外光谱仪器测得得样品光谱数据与用化学分析方法(或称参考方法,R eference method)测得得真实数据。 其工作原理就是,如果样品得组成相同,则其光谱也相同,反之亦然。如果我们建立了光谱与待测参数之间得对应关系(称为分析模型),那么,只要测得样品得光谱,通过光谱与上述对应关系,就能很快得到所需要得质量参数数据。分析方法包括校正与预测两个过程: (1)在校正过程中,收集一定量有代表性得样品(一般需要80个样品以上),在测量其光谱图得同时,根据需要使用有关标准分析方法进行测量,得到样品得各种质量参数,称之为参考数据。通过化学计量学对光谱进行处理,并将其与参考数据关联,这样在光谱图与其参考数据之间建立起一一对应映射关系,通常称之为模型。虽然建立模型所使用得样本数目很有限,但通过化学计量学处理得到得模型应具有较强得代表性。对于建立模型所使用得校正方法视样品光谱与待分析得性质关系不同而异,常用得有多元线性回归,主成分回归,偏最小二乘,人工神经网络与拓扑方法等。显然,模型所适用得范围越宽越好,但就是模型得范围大
