在对基地现状充分分SICOLAB动物实验室设计的基本要求析基础上,采用将建筑作为环境背景的设计理念，将单体建筑包容于环境之中。
SICOLAB动物实验室设计在建筑方面：
主要包括生物实验室建筑设计、室内装修材料要求等。
实验室基本工作区域尺度（ELM），是为保证生物医学研究的安全运行，而对其所需工作区域尺度的规划。实验室的ELM一般包括对操作台、实验设备（包括储藏柜）、工作台、化学排烟罩以及生物安全柜的长度要求。
实验室设计当前的趋势，已经开始朝着规划区域空间尺度的方向发展，而不仅仅限于规划区域长度。这种趋势是起源于模块化实验室形式的采用。
建筑面积由于包括流通区域、建筑核心区域、墙体以及公共区域的面积，必然在整体上大于特定功能区域的使用面积。参考根据AIA使用面积与建筑面积的换算方式，实验室（包括内部流通和功能分配区域）面积的基本换算系数在1.7至2.2之间。换算出的工程总面积在实际规划时，还需要做相应调整。
实验室建筑的材料，应该选择耐用和易清洗的类型，并且应能有助于创造一个舒适安全的工作环境。材料设计的关键因素，在于易清洗、易维护、易储藏并且尽量减少毒害传播。所选材料作穿墙以及楼板处理时，还必须考虑到保证实验室人员的安全。
SICOLAB动物实验室设计的基本要求：
（1）选址僻静、卫生
（2）布置分为准备区、饲养区、实验区。要求人流、物流、动物流分开（单向流程）；要求净化、灭菌、防虫。
（3）建筑要求有洁净走廊，饲养室，污染走廊以及其他各室。
（4）空调系统有可控制的温度和湿度、气流速度和分布，有一定的换气量和气压。（5）照明无窗动物房使用荧光灯，有窗动物房可安装玻璃窗，以滤去紫外线。要求12h 亮，12h暗。
（6）供水有饮用水和精制水。
灵活性：实验室设计能否适应未来发展变化的需要是极其重要的。
安全性：实验室的设计和大小应考虑安全性，满足紧急清除和疏散出口的建筑规则，针对各实验室情况配备安全设备。距危险化学试剂30米内，应设有紧急洗眼处和淋浴室。所有的实验室和与污染物直接接触的地方均应安装洗手池，将洗手池设在出口处。洗手池应是独立专用的，不能与污染物处理及实验混用。

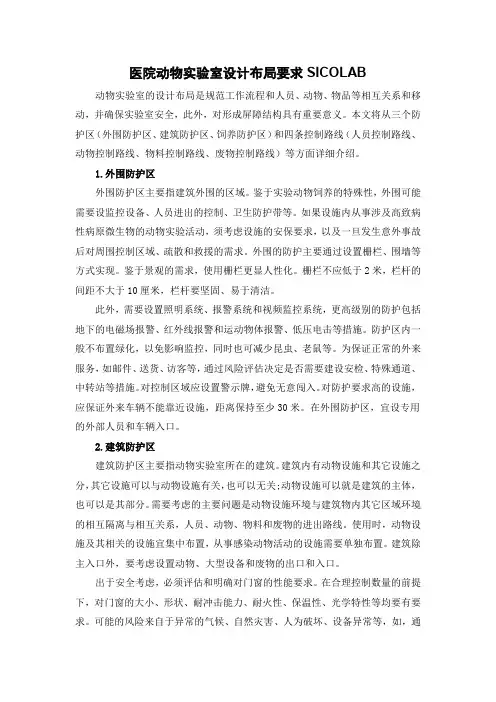

动物实验室的设计布局是规范工作流程和人员、动物、物品等相互关系和移动，并确保实验室安全，此外，对形成屏障结构具有重要意义。本文将从三个防护区（外围防护区、建筑防护区、饲养防护区）和四条控制路线（人员控制路线、动物控制路线、物料控制路线、废物控制路线）等方面详细介绍。 动物实验室 1.外围防护区 外围防护区主要指建筑外围的区域。鉴于实验动物饲养的特殊性，外围可能需要设监控设备、人员进出的控制、卫生防护带等。如果设施内从事涉及高致病性病原微生物的动物实验活动，须考虑设施的安保要求，以及一旦发生意外事故后对周围控制区域、疏散和救援的需求。外围的防护主要通过设置栅栏、围墙等方式实现。鉴于景观的需求，使用栅栏更显人性化。栅栏不应低于2米，栏杆的间距不大于10厘米，栏杆要坚固、易于清洁。 此外，需要设置照明系统、报警系统和视频监控系统，更高级别的防护包括地下的电磁场报警、红外线报警和运动物体报警、低压电击等措施。防护区内一般不布置绿化，以免影响监控，同时也可减少昆虫、老鼠等。为保证正常的外来服务，如邮件、送货、访客等，通过风险评估决定是否需要建设安检、特殊通道、中转站等措施。对控制区域应设置警示牌，避免无意闯入。对防护要求高的设施，
应保证外来车辆不能靠近设施，距离保持至少30米。在外围防护区，宜设专用的外部人员和车辆入口。 2.建筑防护区 建筑防护区主要指动物实验室所在的建筑。建筑内有动物设施和其它设施之分，其它设施可以与动物设施有关，也可以无关;动物设施可以就是建筑的主体，也可以是其部分。需要考虑的主要问题是动物设施环境与建筑物内其它区域环境的相互隔离与相互关系，人员、动物、物料和废物的进出路线。使用时，动物设施及其相关的设施宜集中布置，从事感染动物活动的设施需要单独布置。建筑除主入口外，要考虑设置动物、大型设备和废物的出口和入口。 出于安全考虑，必须评估和明确对门窗的性能要求。在合理控制数量的前提下，对门窗的大小、形状、耐冲击能力、耐火性、保温性、光学特性等均要有要求。可能的风险来自于异常的气候、自然灾害、人为破坏、设备异常等，如，通风系统的异常可造成室内压力急剧变化，造成门窗损坏。 3.饲养防护区 饲养防护区设施基本的形态是由入口、走廊(或通道)、功能间和出口组成。走廊是连接各功能区的纽带，各种通道发挥快捷、隔离、消毒等作用。实验动物设施的特点是不相容的因素多，需要利用走廊和通道对不相容的因素作合理的安排。走廊的形式包括双走廊、单走廊、U型走廊、环廊等。设施内部的安排应根据工作流程和利于控制风险的原则确定，此外，还要考虑工程可行性和日常维护的方便性，可以组成相对独立的单元。 1.人员控制路线 进出动物实验室的人员主要包括动物管理人员、动物实验人员和清洁人员。此外，还有送货人员、维护人员、来访人员、检查人员、安保人员等。为保证各类人员的进出有序，需要合理设计路线和设置不同级别的物理限制。人员的移动具有主动性，可以到达任何区域，要通过SOP和物理控制措施管理人员的移动。
