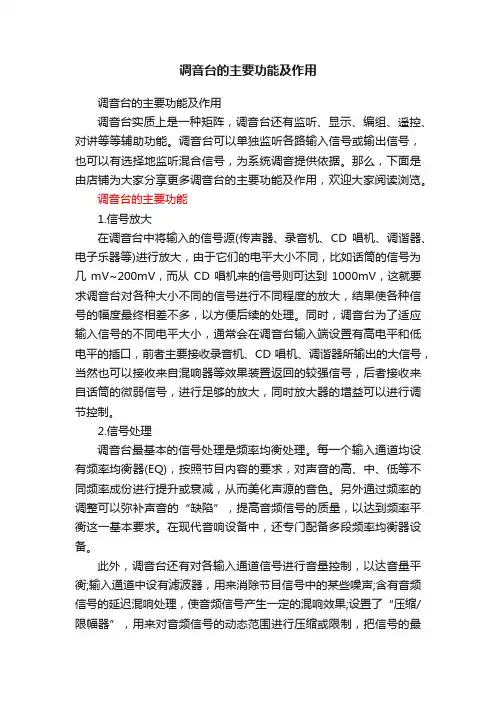

调音台有四个主要功能
号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。
们知道，不同的信号，由于其频谱分布，谐波成分等面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。
各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。
能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。也有人把它的功能简单的归纳为：
*拾取信号，进行放大
*按需要进行高、中、低音的音调均衡
*将信号按需要送入左右母线或进行编组控制
*对送入辅助母线的信号进行艺术处理
*按要求进行输出控制。
但是，无论怎么表述，其功能都是一致的。调音师的一切工作都要以调音台的功能为核心来展开。当我们刚开始接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆弄得眼花缭乱和手足无措。但实际上，每一路的推杆和旋钮的意义都是完全一样的，所以我们只需要集中精力了解一个通道的操作法就可以通盘掌握一个调音台的使用。

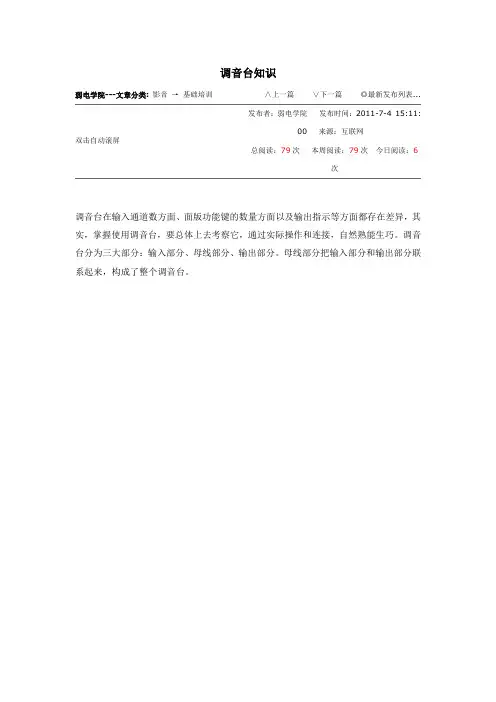

调音台具体介绍
调音台对于每一路的控制都分为主控和辅助控制两部分。辅助信号有独立的输出口，可实现在同一调音台能同时输出两组或者更多的混音信号。
每一条通道都有一种或几种规格的信号输入口，用于连接系统中的录音机、音源、采样器或合成器等的音频输出口，或者插上动圈、电容、话筒等。需要注意的是，在使用电容话
筒的时候，48V的电容话筒电源开关必须打开。
2．增益钮（trim）
和输入口紧连的通常是一个调节旋钮，我们称之为增益钮（trim），是用来调整信号输入量的，即当信号太强时对其削减，太弱时则对其提升（有时，增益旋钮会被一个衰减按钮“pad”代替，当该按钮按下或抬起时，输入信号即被做一定幅度的衰减）。增益旋钮是作为声音输入调音台的第一个关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
3．音量推子
当增益旋钮设置好以后，你就可以使用通道的音量推子（或者音量旋钮，通常位于调音台面板的最下端）来确定该通道信号发送给总线的音量大小。音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减，这时，该通道没有信号输出。
4．声像（PAN）旋钮
在音量推子的上，可以发现一个声像（PAN）旋钮，它是用来调整该通道信号在左右音箱之间的立体声位置。
5．哑音（MUTE）和独奏（SOLO）监听按钮
有些台子在音量推子和声像旋钮之间还设计了两个按钮，即哑音（MUTE）和独奏（SOLO）监听按钮。哑音按钮可以不
用动音量推子，就将混音总线中该通道的信号关闭。当该通道的输出音量已经被精确调整好、而不想再去碰它时，这个功能显然是很有用的。当独奏监听按钮被按下时，可以通过监听耳机监听本通道的信号大小，即其他独奏监听按钮没被按下的通道信号不会被耳机监听。
6．均衡
绝大多数调音台都提供了一定的通道均衡功能。很多并不是十分专业的调音台所提供的都是分段均衡功能，反映到调音台上即为标有“treble”和“bass”的两个旋钮，当调整这两个旋钮时高于和低于厂家预定频点的信号，即被提升或衰减。以上通常也被称为两段均衡，而三段均衡则多了一个对中频段（mid）进行提升或衰减的旋钮。另外一些调音台还增加了一个选择中频点的旋钮，我们称之为半参数中频均衡，而全参数中频均衡不但能选定中央频点，而且还能选择一段频率围来实施提升或衰减。
7．辅助发送（SEND，也称效果发送）钮
一般调音台每个通道都设计了2~6个辅助发送钮。这些旋钮可以控制该通道信号发送给各辅助输出口（AuxSEND）的信号量，几个通道的信号可以通过辅助旋钮同时辅出到一个辅助口。当辅助输出口连接了效果器后，则由辅助口输出的信号通过效果器处理后，由效果器的输出口返回至调音台的辅助返回输入口（AuxRETURN），然后同总线信号进行混合。
控制辅助信号返回量的旋钮一般被安排在调音台右边的总
线控部分。在现场录音中，辅助口也可用于连接耳机放大器以供多个歌手对乐曲同时监听。
8．磁带/线路（Tape/Line）的切换开关
为多轨录音系统设计的大型调音台每一个通道都有一个磁
带/线路（Tape/Line）的切换开关。这个开关可以决定每一个通道的输入源是话筒/线路输入源还是多轨机的各轨独立输出。当进行多轨录音时，这个开关应放置在线路输入状态；录音完成后，对多轨信号进行缩混时，这个开关应放置在磁带输入状态，这时，各通道推子实际上是调节多轨机各轨信号输出到立体声总线的信号量。
9．断点插入口（INSERT）
有的调音台其各通道除了具有上述所讲的输入口外，还有一个断点插入口（INSERT）,用于连接l/4英寸的立体声插头（分为头-Tip、环-Ring、套管-Sleeve三个部分）。当该口没有插头接入时，该通道信号按上述流程经调音台各部分进行处理；当有插头接入时，该通道的输入信号被断开，由插头的Tip部分发送给外部效果器，经处理后的信号由Ring部分返回至该通道，然后再进行增益、均衡、声像、音量等调节最后输出至调音台的立体声总线。像激励器、压限器等一般采用这种式与调音台连接。用这种式可使效果器只对某一通道信号进行处理而不必使用效果发送及返回控制。
10．总线控制
最终，由各通道输出的信号混合在一起，然后进入立体声总线。总线控制部分一般有控制左/右声道的两个（或一个）主音量推子、调整效果返回量的控制钮、耳机音量的输出控制钮、辅助输出口音量控制钮（辅助输出口输出的信号是部分或全部通道的混合信号）。
11．VU指示器
一个调音台一般会有两个或更多VU（VolumeUnit的缩写，意思为音量指示）指示器。有的指示器是那种老式的指针表，有的则是LED（发光二极管）式的电平表。有的调音台可以通过切换用一对指示器显示不同总线及通道的电平；有的则设计成每个通道及总线都有自己的VU指示器。

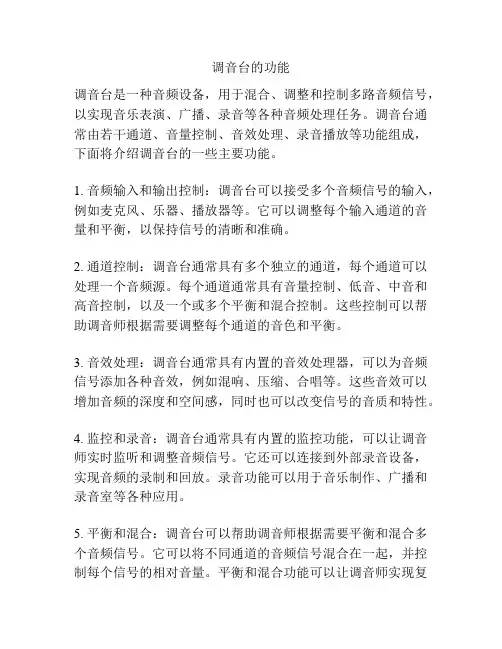

调音台的作用
1．音质补偿
调音台的音质补偿是为了结合声源进行加工，不仅是技术性的也是艺术性的，而且要与听众的听觉心理结合起来。音质补偿就是运用音质补偿器，调整各频段的中心频率来改变声音的音色。音质补偿必须遵循下列原则。
（1）低音补偿
16Hz～64Hz为最低音，现有乐器所能奏出最低音的是管风
琴，它可奏出16Hz，这样低的频率人耳一般是听不到的，但是身体可以感受到；从20Hz～64Hz人耳是能听到的，但是必须使用高保真设备才能播放出来。从63Hz～250Hz才是低音区，它是我们低音补偿的重中之重，这一频段对音乐非常重要，它是音乐的基础，低音节奏型乐器均属于这一频段，这类乐器音质调整的好坏，决定着音乐骨架是否完整。因此，低频特性要用平线，这样可以使声音丰满而自然，当然，也可根据乐器的要求和喜好来补偿。
（2）中音补偿
从250Hz~2000Hz为中低音区，这一频段在传输和录音过程中最不易受到损失，是声音的骨干力量。2000Hz～4000Hz 为中高音区，这一频段对声音的清晰度与明亮度有重要贡献，也是我们最重要的调控对象。如果声音混浊、音色太暗可提升这一频段，声音过硬时可以进行衰减使它柔软，声音发闷时可以提升使它明亮，但是，提升过多则声音会刺耳。语言或歌声通常都要调整这一频段。
（3）高音补偿
从4000Hz～8000Hz为高音区，对高音区可以保持平线特性，保持平线特性时声音的自然度好。也可根据乐曲容和声源特性来进行相应地衰减或提升，但是千万要注意的是，无论衰减或提升都要适度而不能过多，否则声音会不自然甚至出现金属声。8000Hz以上为最高音区，这一频段对音色有重要
贡献，也属于我们的调控对象，可结合声源的音色进行适当的补偿。
人耳对音色的感觉是比较灵敏的，它能直接判别声音是否逼真。如果对音色处理不好，不但会使声音单调，枯燥乏味，而且还人会使乐器或者演唱产生重的失真，因此不可忽视音色处理即声音补偿的重要性。具体到歌手演唱，对于男声来说，大多数人的声音比较低沉，缺少高音，为提高演唱的清晰度，一般可对3kHz的频率万分进行补偿；对于女声来说，高音又显得过多，声音发“尖”，为使声音洪亮，不至于太刺耳，一般可对400Hz频率成分进行补偿。
由此可见，音质补偿的原则应该是平线、适度和必要。如果声音是真实自然的话，保持平线，而一旦有必要则必须进行适度的调整。不论对哪一频段进行补偿都需结合节目容和听觉效果，同时还要配合音量调整，以达到总体上的平衡。
实际上，我们可以知道，我们所进行的音质补偿其实主要都是在围绕着上图的均衡（即通道均衡）来进行。
2．音量调整
音量调整有两个目的：一是控制声音信号的动态围，二是调整各路信号的比例关系。音量调整需要与音质补偿结合起来进行，因为音量与频率是分不开的。因此，在调音之前，对于原声信号的动态电平、频率特性以及现场各路信号之间的比例关系都要了然于胸，需要多次试听、反复调试，同时还
要考虑到未来放音的各种条件和放音效果。音量调整要遵循如下原则。
（1）动态围的控制
我们知道，各种声源的动态围大小不一，交响乐队可有100分贝的动态围，语言声却只有40分贝左右。调音台要控制的动态围大约在60分贝左右。声音信号的动态可以分为强信号、中等信号、微弱信号三类。强信号的最高电平要控制在音量表的0分贝处，中等信号要控制在-10分贝处，弱信号则要控制在-40到-20分贝之间。需要注意的是，弱信号至少要高于噪声水平6分贝，我们可以通过提高弱信号的电平来提高信噪比，信号音量越大，信噪比越高，就越能降低噪声。要知道，噪声是录音和放音的天敌，我们调音的一个重要任务就是降噪，而降噪的最好手段就是通过提升信号电平来提高信噪比。
（2）各路信号的音量平衡
实际演出的时候，我们所接触到的肯定是多路输入信号，那么，就必须注意音量平衡。音量平衡就是调整各路声音信号的比例关系，声音的大小并不完全取决于电平的高低，它与音量平衡息息相关。例如，在歌手演唱时，如调节好演唱话筒音量与伴奏音乐之间的比例呢？一首好听的歌曲，应该是伴奏音乐占40%，演唱声音占60%，如果演唱者音色不错，可适当减小一些伴奏音乐的分量，以突出演唱者的歌声；如
果演唱者对这首歌由的旋律不很熟悉，容易唱走调，合不上拍，为了掩饰这些缺点，这时可适当加大一些伴奏音乐的分量。但在具体操作时，应注意不要把话筒音量过分调大，更不能演唱音量大大高于伴奏音乐。结果显得伴奏音太弱，大部分时间里只听到演唱者的声音，好似一个人在那里清唱，失去了现场演唱的气氛；但也不能让伴奏音太强，伴音太强，又会“淹没”演唱者的歌声，听上去好像只是一支乐队在演奏乐曲，体会不出演唱者的情趣。
(3)音量调整与音质补偿
*音量小时注意提升低频和高频；音量大时适当提升中频，以增强声音的明亮度。
*调音以歌声为主。当歌声出现之前，把伴奏渐渐压低下来，以突出歌声。低频应衰减3dB~5dB，高频7kHz以上的应衰减3dB，中低频200Hz附近提升可加大力度，2kHz~4kHz
提升3dB~6dB可以明显感到歌声明亮。对迪斯科或摇滚乐则要注意较大幅度地提升低频(40Hz~100Hz)和高频
(7kHz~20kHz)。
*提升低音时切不可猛旋补偿钮，以免因功率输出过大而损坏功放和扬声器。对均衡器的低频调节同样如此要求。
英国ALLEN＆HEATH 型号：QU-16 QU系列利用数字混音技术的全部潜力，所有设置都可以全面调用(包括所有重要推子的位置和前级放大增益)，便利的录音与播放解决方案，iPad控制，个人监听选项和本地或远程Cat5输入/输出的选择。 Qu-16可对24路音源进行混音，包括立体声输入和返回，它相当于一台具有广泛外置设备(22个门限，35个压缩器，12个图示均衡器和4个立体声效果器)的30通道模拟调音台！此外，Qu-16还新增了独特Qu-Drive录音设备，dSNAKE连接以及可全面调用的场景系统，这款19英寸的调音台能够带给您真正的强大功能。适用于现场演出、录音、广播和固定安装 Qu-24总共可以对32路音源进行混音，包含立体声输入和返回，它相当于一台带广泛扩展设备(30个门限、50个压缩器、20个图示均衡和4个立体声效果)的38通道模拟调音台！此外，Qu-24还新增了额外的软键、整套矩阵系统和2路立体声编组。适用于现场演出、录音、广播和固定安装。 Qu-Pad 在您的Qu设置中增加Qu-Pad iPad应用，即可自由在舞台上调节监听系统，在场地中一边漫步一边调整主扩声系统，然后在观众席对表演进行混音。Qu-Pad通过Wi-Fi*连接到调音台，并即时控制所有的现场混音参数和设置。 ME个人混音系统 Qu-16和Qu-24全面兼容我们的ME个人混音系统。任何数量的ME-1个人监听调音台都能够通过dSNAKE端口连接(或通过一台AR2412，如果有在dSNAKE端口上连接的话)。每个表演者能够对自己的混音进行适当的控制，让工程师能够专注于观众的体验。 dSNAKE Qu-16和Qu-24是一个自足式的调音台，可随时连接摸拟信号线开始工作，
术语英汉对照英文缩写中文含义 ACTIVITY动态指示器 AUX.IN辅助输入 BALANCE OUTPUT平衡输出 CUE选听开关 DISPLAY电平指示器 ECHO混响 EFF效果电平控制 EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出 EFX.PAN效果相位控制 EFX.RET效果返回电平控制 EFX.RETURN效果返回输入 EFX.SEND分路效果信号控制 EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器 FT SW脚踏开关 FUSE保险丝 GAIN输入信号增益控制 HEAD PHONE耳机插孔 HIGH高音电平控制 HIGH CUT高频切除开关 HIGH I IN高阻输入 LAMP专用照明灯电源 LEFT.左路信号电平控制 LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯 LOW低音电平控制 LOW CUT低频切除开关 LOW I IN低阻输入 MAIN主要的 MASTER总路电平控制 MASTER OUT总路输出 MID-HIGH中高音电平控制 MON.OUT监听输出 MON.SEND分路监听信号控制MONITOR监听系统 MONITOR BALANCE监听输出声像控制MONO OUT单声道输出 OUT/IN输出/输入转换插孔 PAD定值衰减，衰减器 PAN相位控制 PEL预监听（试听）按键 PHANTOM POWER幻像电源开关PHONO INPUT唱机输入 POWER总电源开关 PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节 RIGHT右路信号电平控制 SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出 SUM总输出编组开关
调音台图解和使用说明 当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目 众多的旋钮和推杆唬住。首先我们来看一下左边的面板。实际上，左 边每一路的推杆和旋钮的意义都是一样的。 所以你只需要集中精力了 解一个通道的操作方法就可以通盘掌握。 较少路数的调音台有4路和 8路的输入控制，而路数最多的有96路甚至更多的。这个调音台有8 路输入控制，我们只取其中一个来讲解各部分的作用。 1. MIC : xx 输入接口 ns / 1 乍 1 =? . I *■** 1 i '.11 a l :J 存-1 Mil *Ll* IM 1 W i j r |i J J ■< f —— L ■ ■ -Md- || Vinal WTEHUi - bfiMiUR Wi L]
xx 输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗XX，如果使用非平衡式XX 需要尽量使用愈短愈好的XX线，以避免电波噪音的干扰。 2. LINE ：高电平输入接口 高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，XX 音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
三三三二」 =二三二? ;e :
3. LINE -20DB ：衰减20 分贝按键 按下此键可以对输入电平衰减20 分贝。一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。此时应按下此键，以增大衰减器的有效控制范围。 4. PEAK峰值指示灯 Peak 灯亮时，警告使用者输入信道内的讯号过强。发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。可使用的控制包括：Line —20 DB减小Gain、 拉低衰减器，一般以减小Gain 为xx。 5. GAIN:增益旋钮 它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。增益范围为20 分贝到60 分贝。值得注意的是，增益太高会使声道负荷过载，导致声音

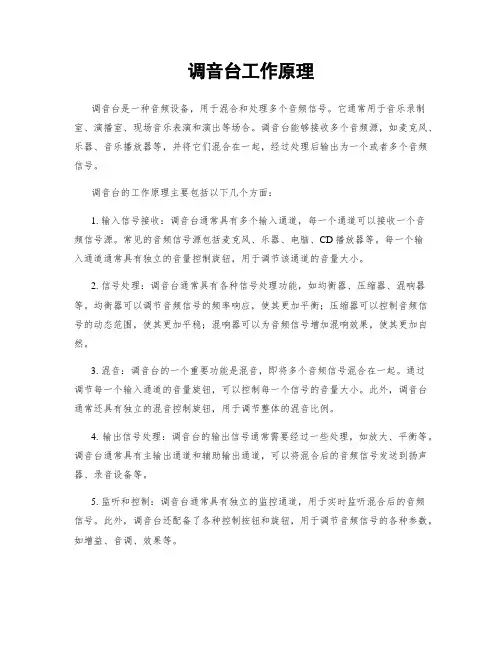

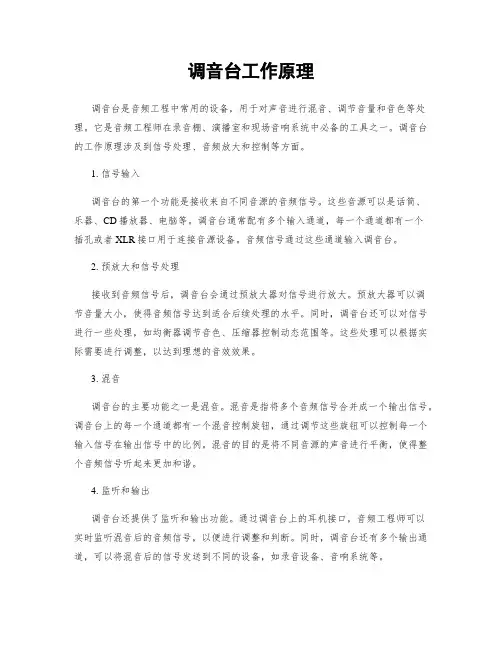

调音台的调音技巧 调音台作为声音信号的流程中枢，是专业电声系统的核心，以前置放大器为主体，接收多路不同阻抗、不同电平的各种音源信号，对信号进行均衡、效果、混合、分配、编组、声像定位调整等处理，以保证最佳的信噪比，高质量，高效率地传输声音信号。 不管什么型号的调音台，除其功能和面板结构有所差别外，其操作技巧和调音方法基本相同。不管是DJ人员还是出学者，要掌握好调音技术，首先必须具有一定的音乐基础识，必须熟悉所使用的调音台基本功能和操作技巧。 调音台基本功能 1、信号电平放大及阻抗匹配 调音台作为声音信号流程的中枢，必须具有完备的与其他音频设备能正确、方便连接的能力。首先是电平及阻抗的匹配，其中输入电平接口能力主要应满足不同设备（如传声器、电声乐器、卡座、DVD机等）输出灵敏度的配接，输入电路应具备电平调节功能。输入接口不仅有低电平（Lo-z/MIC输入）接口，还设有高电平线路输入（LINE输入）接口，输出电平一般固定在0dB、4dB或6dB。调音台输入阻抗与信号源（话筒、DVD机等）输出阻抗、调音台输出阻抗与负载阻抗（压限器、均衡器等）跨接，因此调音台输入阻抗应大于信号源（话筒、DVD机等）输出阻抗5倍，调音台输出阻抗应为负载输入阻抗（压限器、均衡器等）的1/5。 2、信号混合与分配
调音台首先对各路输入信号分别进行技术上的加工和艺术上的处理，然后混合成一路或多路立体声输出。音频信号经混合后，根据不同要求分配给主通道、编组通道、矩阵通道、辅助通道等输出。例如要检查个路信号是否符合要求，就要将信号分出并馈送给“选听”（CUE）或“预听”（PEL）、“独听”（SOLO）等。 3、频率均衡与滤波 由于传声器拾音环境以及元器件或整机设备不完善，可能会出现“声缺陷”，从而影响节目的艺术效果。另外，声源本身（演员或乐器也可能因声部）的不同而对录（扩）音有不同要求，加之音响系统电声指标不完善，在进行分配、混合之前，就要对其进行适当的补偿以保证电声质量。因此调音台每一输入通道都设有均衡器或滤波器，滤波器用来消除高、低频的噪音以及有害的音频信号；均衡器[HI (HIGH）"高音、高频" ；MID"中音、中频"；LOW (LO)"低音、低频" ] 用来补偿电声设备存在的或受拾音条件限制而造成的节目信号的频率损失。此外，滤波器和均衡器还可以按照节目的内容要求，对声源的音色进行加工处理，创造特殊的音响效果。 4、声像定位与监听 调音台各输入、输出通道都有一个用于声像定位的电位器（PAN），用它来调节信号在左、右声道的立体声分配或制造立体声效果，使声源在扩声系统中具有立体声方位感。在进行调音过程中，经常要对输入的声源信号和经过加工处理的音色质量进行监听（PEL）、选听（CUE）或独听（SOLO），为系统操作调音试听提供依据。
调音台正确使用方法 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、 音箱四个单元。当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD影碟机（或者CD机）、录放音卡座、MD 卡座等。此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。 一调音台的功能 在使用调音台之前，对于调音台的功能我们要有充分的了解。调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。一般来说，调音台有四个主要功能。 第一个功能是对节目信号进行放大。当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信 号。如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处
理。 第二个功能是分别对各种信号进行频率调整（即调音）。我们知道，不同的 信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对 声音的影响使音色产生很大的变化。音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。 第三个功能是信号的合并。调音台将各路信号调整后，要将各种信号合并成 标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。 第四个功能是分配功能。调音台除了立体声的主输出外，还能提供两路以上 的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。 也有人把它的功能简单的归纳为： *拾取信号，进行放大； *按需要进行高、中、低音的音调均衡； *将信号按需要送入左右母线或进行编组控制；
调音台说明书 -------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。 一调音台的功能 在使用调音台之前，对于调音台的功能我们要有充分的了解。调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。一般来说，调音台有四个主要功能。 第一个功能是对节目信号进行放大。当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。 第二个功能是分别对各种信号进行频率调整（即调音）。我们知道，
不同的信号，由于其频谱分布，谐波成分等面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。 第三个功能是信号的合并。调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。 第四个功能是分配功能。调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。 也有人把它的功能简单的归纳为： *拾取信号，进行放大； *按需要进行高、中、低音的音调均衡； *将信号按需要送入左右母线或进行编组控制； *对送入辅助母线的信号进行艺术处理； *按要求进行输出控制。 但是，无论怎么表述，其功能都是一致的。调音师的一切工作都要以调音台的功能为核心来展开。 二调音台的功能分区 当我们刚开始接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆弄得眼花缭乱和手足无措。但实际上，
教你几招最基本的调音台使用方法, 做了多年音响, 这里想告诉那些想学调音的朋友们,只是用做交流经验,如果你是玩电声乐器的,建议你最好拥有一台调音台, 这样你就可以跟乐友同时一起玩了, 调音台其实就是一个输入, 输出的混音设备, 他是不能够把信号进行处理 的,要说处理, 也只有带效果的调音台可以做到,我们先从信号输入端口说起,当你把吉他或者效果器的输出端接入调音台,一般是用大二芯接口,也叫6.3 插头,首先调节输入电平,一般在调音台的输入端,就有一个GAIN的调节旋纽,这个叫增益旋纽, 一般调到信号电平到0dB,如果你不知道调到哪个位置,告诉你一个最简单的方法,不管什么输入信号,都不要让0dB以上的信号灯长时间亮着,也就是红灯亮的位置,因为那样信号已经过载失真了,这样出来的声音也很难听,也称为破音,相当于破喇叭发出来的声音,如果调到了0dB 以后,跟着把调音台的分路推子推到0dB的位置,这样你需要多大的声音, 调节总输出就可以了,但也最好不要调到过载,那样你的放大设备就会因为信号太强而产生失真, 因为时间的关系, 以后有空再交流了, 可以发我的邮箱:: 联系调音台的用法2009年08月15日星期六03:13 调音台~~大家基本上有过演出经验或录音经验的都见过，用过，至少在电影电视里面也见过吧?条件好的兄弟们可能还会拥有一个甚至更多（大部分是用来唬人的`~） 调音台的基本特点就是块大，重量沉，一片一片的旋钮和一条一条的推子，当然了，还有很多很多的洞洞，让人有种想插的冲动~往往又无从下手，不知
道怎么下手插`~! 而这又往往很能唬住一般不太懂的人~~（这就是我说为什么有唬人的功效了） 且慢、且慢，我话还没说完 当然了，读说明书的方法由于一来说明书不太好找，找到了也大部分是英文的，专业词汇也多，确实不是一般正常人能理解的，所以俺还是按照我的理解给大家讲讲调音台的简单原理！ 调音台就是一个把声音信号输进来，调吧调吧再送出去的台子，从信号的种类来分呢，有模拟的也有数字的，处理模拟音频信号的就是模拟调音台了，数字的就不用废话了吧?数字的除了信号流不一样，多加了点效果和控制功能外，和模拟的没有什么不一样的，那我说说模拟的得了，我说的也是基本的一个原理，因为具体每个台子都不太一样，但是基本的道理都是一样的，所以大家只要记住了这些基本的东西，换什么台子都能很快适应的。 好了，根据我的经验，想入手学习调音台，最好不要死记硬背那些洞洞，旋钮，推子和按钮的名字，因为那样费时费力，效果还不一定好，这些都是外在的东西.我建议大家最好从调音台内部的"信号流向"开始入手，信号流的走向明白了，其他的自然而然就记住了 好了，我们先从信号进入调音台开始说吧 调音台左边一排一排的，每一个竖列，就是一个TRACK，形象点说，就是如果你站在调音台前面，信号应该是从离你最远的地方（就是好多洞洞的地方）流进来，然后顺着这个列，一直流到你的跟前，经过这轨的推子后，再流到
调音台基本入门[图文教程] 作为一个现代乐手，经常会见到调音台。就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。 不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。于是总会使用到各种调音台。什么模拟的、数字的，音频接口里也可能有置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。总之到处都会找到调音台的影子。很多朋友觉得调音台很复杂，弄不懂。搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。 图一：调音台实物图 想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项： 一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等 二. 调音台可以把很多声音的混合起来组成一个立体声！ 三. 调音台能为乐手和演员“返送”监听。 四. 调音台协助效果器为各个通道添加混响、延迟等效果 五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音 六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。 实践是学习调音台的最好方法。我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，

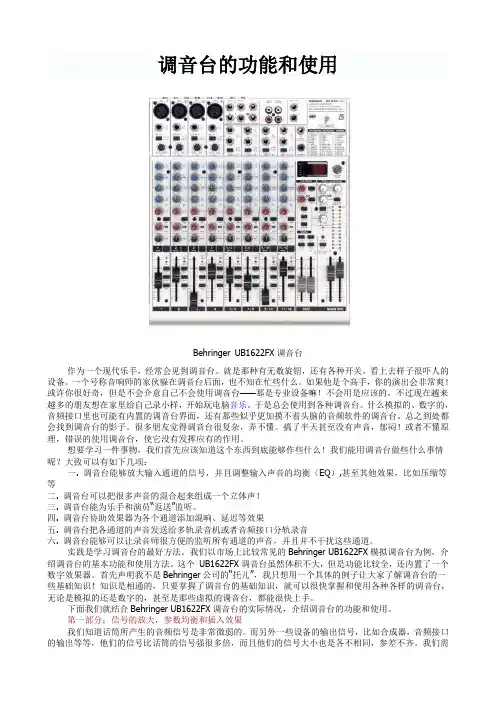

介绍调音台的基本功能和使用方法。这个 UB1622FX调音台虽然体积不大，但是功能比较全，还置了一个数字效果器。首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。 下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。 第一部分：信号的放大，参数均衡和插入效果 我们知道话筒所产生的音频信号是非常微弱的。而另外一些设备的输出信号，比如合成器，音频接口的输出等等，他们的信号比话筒的信号强很多倍，而且他们的信号大小也是各不相同，参差不齐。我们需要一种设备将这些大大小小的声音信号调整成相同的大小，才能进行混音。这种设备就是前置放大器，俗称话放。请看。 UB1622FX的前置放大器部分 图二 看图，那个大圆插座叫做cannon“卡农”插座，用来连接话筒或者同样使用卡农插座的一些专业设备。卡农插座下面的插孔是TRS插孔，一般用来连接线路电平的信号。主意，这两个插座是不能同时使用的！而且因为线路设计的原因，在这个调音台上，不能将线路电平的设备插到“卡农”插座上！ 前置放大器有控制旋钮，在UB1622上称作“TRIM”,有些调音台上称为“GAIN”或者“sensitivi ty”，中文名字是微调，增益，或者灵敏度。一般俗称“口子”。“口子”旋钮用来控制信号放大量。至于到地放大多少则要看通道上的“PEAK”峰值指示灯。如果“PEAK”指示灯偶尔闪动一下，则是正常，如
