防老剂AW 防老剂RD/TMQ
防老剂A 化学名称6-乙氧基-2，2，4-三甲基-1，2-二氢化喹啉2，2，4-三甲基1，2-二氢化喹聚合体
N-苯基-α-苯胺化学结构分类
酮胺类
酮胺类
二芳基仲胺类
性状
褐色粘稠液体，纯品为浅褐色粘筒液体琥珀至灰白色树脂状粉末
黄褐色至紫色结晶状物
质，纯品为无色片状结晶
物理性能
无毒、沸点为169℃、能溶于苯、丙酮、二氧乙烷、四氯化碳、溶剂汽油和乙醇
无毒、软化点不低于74℃、能溶于丙酮、苯、氯仿、二硫化碳、微溶于石油烃；不溶于水。
有毒，不可与皮肤接触，熔点不低于52.0℃。易溶于丙酮、乙酸乙酯、苯、乙醇、氯仿、四氯化碳；可溶于汽油；不溶于水。日光及空气中渐变紫色。易燃
用量
1~2
0.5~2 份，最高可达3 成份1~2 份，最高可达5 份
并用/可将它与防老剂4010NA 或AW并用
/
特征
用量1~2 份时对硫化影响不大，增至3 份则显著促进硫化，使用时促进用量应适当减少
不喷霜、有轻微污染性在橡胶中的溶解度高达5%，比防老剂D大，用量
在3~4份时不喷霜，故可
增加用量以提高防护效能主要作用
特效的防臭氧防老剂，、对屈挠龟裂和热氧老化亦有防护作用，。特别适用于动态条件下使用的制品能抑制条件较苛刻的氧化，热老化及天候老化作用，
但对屈挠龟裂防护效果较差
对热、氧、屈挠及天候等老化作用均有良好的防护效果，在氯丁橡胶中兼有抗臭氧老化的性能；对变价金属离子的老化作用及再生胶亦有一定的抑制效果在干胶中易分散

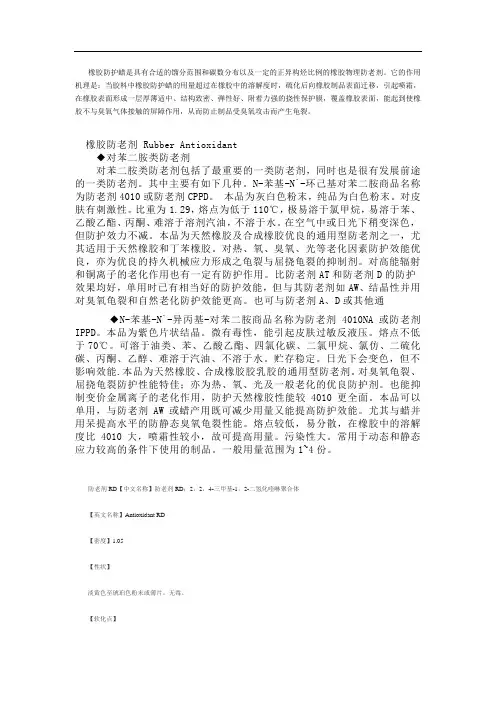

防老剂D 防老剂4010/防老剂CPPD

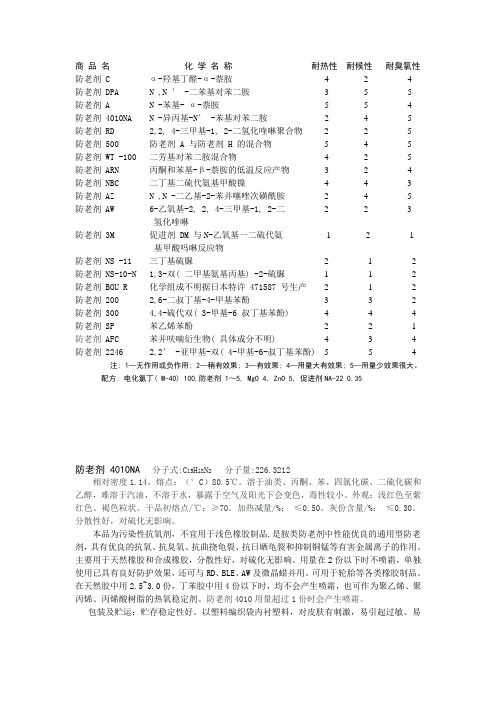

防老剂4010NA /防老剂IPPD
N-苯基-2-萘胺N-苯基-N`-环己基对苯二胺
N-苯基-N`-异丙基-对苯二胺
二芳基仲胺类对苯二胺类对苯二胺类浅灰色至浅棕色粉末，纯品为白色粉末灰白色粉末，纯品为白色粉末
紫色片状结晶
易燃，易溶剂于丙酮、乙酸乙酯、二硫化碳、氯仿；可溶于乙醇、四氯化碳；不溶于汽油和水
对皮肤有刺激性,1.29，熔点为低于110℃，极易溶于氯甲烷，易溶于苯、乙酸乙酯、丙酮、难溶于溶剂汽油，不溶于水微有毒性，能引起皮肤过
敏反应，熔点不低于70℃。可溶于油类、苯、乙酸乙酯、四氯化碳、二氯甲烷、氯仿、二硫化碳、丙酮、乙醇、难溶于汽油、
0.5~2
0.15~1，超过1喷霜1~4
与防老剂4040 或4010NA 并用，抗热、氧、屈挠龟裂以及抗臭氧老化性能均有显著增加
与其他防老剂如AW、结晶性并用对臭氧龟裂和自然老化防护效能更高。也可与防老剂A、D 或其他通用天然橡胶、合成橡胶胶乳胶的通用型防老剂。对臭氧龟裂、屈挠龟裂防护性能特佳；亦为热、氧、光及一般老化的优良防护剂。也能抑制变价金属离子的老化作用，防护性能较4010 更全面
在空气中或日光下稍变深色，但防护效力不减,尤其适用于天然橡胶和丁苯橡胶，制品遇光变色严重
通用型防老剂之一，对热、氧、臭氧、光等老化因素防护效能优良，亦为优良的持久机械应力形成之龟裂与屈挠龟裂的抑制剂。对高能辐射和铜离子的老化作用也有一定有防护作用本品可以单用，与防老剂AW 或蜡产用既可减少用量又能提高防护效能。尤其与蜡并用呆提高水平的防
静态臭氧龟裂性能
日光下会变色，但不影响效能，熔点较低，易分散，在橡胶中的溶解度比4010大，喷霜性较小，故可提高用量，常用于动态和静态应力较高的条件
在空气及日光下逐渐变为灰黑色，但不影响防护效果
天然橡胶、合成橡胶及
胶乳的通用型防老剂。对热、氧、屈挠龟裂及一般老化因素均有良好的防护作用，
防老剂4020/防老剂
DMPPD
防老剂ODA 防老剂DPPD /防老剂PPD/防老剂H
N-(1,3-二甲基)丁基-N'-苯基对苯二胺
,4'-二辛基二苯胺
N-N`-二苯基-对苯二胺
对苯二胺类对苯二胺类对苯二胺类灰黑色固体
浅棕色或灰色颗粒
灰褐色粉吗，纯品为银白色片状结晶
皮肤与眼睛避免直接与其接触，熔点40~50℃，溶于苯、丙酮、乙酸乙酯、二氯乙烷、甲苯，不溶于水
熔点85～90℃，溶于苯、二硫化碳、乙醇、丙酮和汽油，不溶于水，无毒，弱污染性
熔点不低于140℃。可溶于苯、甲苯、丙酮、乙醚、二氯乙烷、二硫化碳、不溶于水0.5~1，最多3份
0.5～2份
0.2~0.3
天然橡胶、顺丁橡胶、异戊橡胶、丁苯橡胶、丁腈橡胶、氯丁橡胶用的抗臭氧剂和抗氧剂，对疲劳和臭氧龟裂防护性能优良，效力介于4010和4010NA 之间，如与蜡并用，增加静态防护效能，对热、氧、铜、锰亦具有较好的防护作用
温度超过35~40℃会慢慢结团。用量超过2.5份时，对胶料微有软化作用，低于2.5份硫化胶机械性能无影响，高于2.5份，拉伸强度和定伸力下降
与防老剂MB并用特别适用与耐热胶料天然橡胶、丁苯橡胶、氯丁橡胶、丁腈橡胶等合成橡胶的老化防护作用，主要用作弱污染性防老剂,可防止橡胶热老化和多次变形下的破坏，对热氧老化、屈挠龟裂均有防护作用，对氯丁橡胶特别有效,在氯丁胶中有明显的抗热脆性作用，并增强抗臭氧作用
胶料中分散性好，在胶料中的溶解度中等，不喷霜通常和防老剂RD、防老剂4010NA、制成混合物使用，以进一步提高对屈挠龟裂的防护性能，更能提高橡胶的耐热性
在空气中及日光下易变色，
天然橡胶、合成橡胶的通用型防老剂，具有优良的抗屈挠龟裂性能，对热、氧、臭氧、光、特别是铜、锰离子的老化防护作用甚佳。尤适用于天然橡胶与合成橡胶的并用体系。但变色及污染严重
可与其他防老剂并用，以便减少用量
防老剂445防老剂2246防老剂MB 4，4’-双(二甲基苄基)二苯胺4-甲基-6-叔丁基苯酚
2-巯基苯并咪唑
对苯二胺类酚类
咪唑类
白色或浅灰色细小晶体黄色至乳黄色粉末白色或淡黄色结晶粉末熔点：≥92℃，溶于丙酮、氯仿、三氯乙烯、苯、环已烷等有机溶剂，微溶于水、乙醇无毒、易溶于乙醇、丙酮、乙酸乙酯、四氯化碳和苯，不溶于水。
有苦味、无毒、易溶于乙醇、丙酮、乙酸乙酯、四氯化碳和苯，不溶于水
1~3
0.5~1.5份1~1.5份，最高3份
用于防护天然橡胶和丁苯、异戊、氯丁、丁基等合成橡胶因热、光、臭氧引起的老化。与含硫抗氧剂有良好的协同效应。适用于浅色和艳色橡胶制品。是一种抗氧剂，尤其在氯丁胶彩色电缆护套中的耐热老
化性能较好
长期储存时颜色略变粉红色，但不影响其效能本品单用是效能较弱，在促进剂TMTD含量较高的无
硫硫化胶料中，加入本品时对蒸汽具有较好的防护
作用，若再配以防老剂AP，热空气老化性能可大
天然橡胶、异戊橡胶、顺丁橡胶、丁苯橡胶、丁腈橡胶、氯丁橡胶抗氧剂，是酚类防老剂较优良的品种之一，对耐屈挠、热都具有防护作用，对暴晒龟裂亦具有防护作用
天然橡胶、异戊橡胶、丁苯橡胶、丁二烯橡胶、丁腈橡胶抗氧剂，对氧老化、天候老化及静态老化油中等防护效能，也能较有效防护铜害和制品硫化过硫引起的不良作用
与防老剂MB、DOD并用，防护性能增加与防老剂AP并用可获得
良好的耐热性能，同时也可以与其他防老剂协
同使用
防老剂NBC
防老剂264
二丁基硫代氨基甲酸镍 4.4 一双（2.2-二甲基苄
基）二苯胺
酚类
深绿色粉末白色或浅灰色细小晶体熔点不低于83℃，不溶于水和汽油
无味、无毒橡胶塑料通用防老剂
氯丁:1~2份 丁苯:0.5~3份0.5~2
天然橡胶、丁苯、丁腈、氯丁、异戊橡胶等对热、光、臭氧、曲扰和龟裂老化有较好的防护效能。尤其在氯丁橡胶和食品包装、医用及保健品的橡胶部件、浅色和艳色等橡胶制品、高级电缆橡胶料以及聚醚、高档润滑油行业品种中有着其他普通型防老剂无与伦比的优点
防老剂甲、丁、RD、246、4010、SP、WH-02 的理想替代产品
/
无抗氧化效能，需与优良的抗氧剂并用
氯丁橡胶、氯磺化聚乙烯橡胶、氯醚橡胶、丁苯橡胶、丁腈橡胶中用的抗臭氧剂，在氯丁橡胶中能提高耐热性能，较少胶料在阳光下的变色现象，对硫化稍有迟缓作用，在用金属氧化物硫化的氯磺化聚乙烯橡胶中也是一种热稳定剂，在丁苯橡胶中对臭氧和全天候老化龟裂及屈挠龟裂油较好的防护作用
