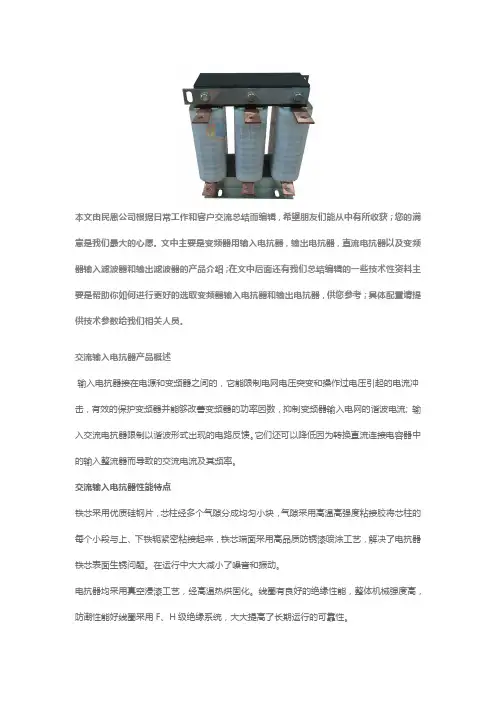

变频器专用型输入电抗器，安装于电源和变频器输入线之间，限制变频器的进线端的压降，抑制晶闸管的dv/dt（电压变化率）和di/dt（电流变化率）。
作用
在变频调速器系统的运行过程中，变频调速器经常会受到来自电网的浪涌电流和浪涌电压的冲击，影响变频调速器的性能，缩短变频调速器的使用寿命，甚至会严重损坏变频调速器。
变频器专用型输入电抗器的作用在于：
1、抑制来自电网的浪涌电压和浪涌电流，保护变频速器，延长其使用寿命；
2、抑制来自电网的3,5次谐波的电磁干扰（如果频率高于5次，需选用变频器专用型输入滤波器）；适用范围1、电网相间电压的不平衡率大于额定电压的1.8%； 2、阻抗极低的线路（动力变压器为变频器额定值的10倍以上）；
3、在一条线路上为减小线电流而安装大量的变频器；
4、使用功率因数校正电容，或者是校正电源；
变频器专用型输出电抗器
变频器专用型输出电抗器，安装于变频器的电源输出线与电机之间，用以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击，且在负载合闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。
变频器专用型输出电抗器根据其选用的芯体材质的不同，分为以下两种：
1、铁芯式变频器专用型输出电抗器
当变频器的载波频率小于3KHZ时采用铁芯式变频器专用型输出电抗器。
2、铁氧体式变频器专用输出电抗器电抗器
当变频器的载波频率小于6KHZ时采用铁氧体式变频器专用型输出电抗器。
作用
1、有效降低IGBT输出的高dv/dt,延长电机寿命；
2、抑制变频器输出的谐波干扰；
3、补偿长线分布电容的影响，延长传输距离(最大允许电动机电缆长度主要取决于传动装置的开关频率和输出电压)；
4、减小变频器噪声；
使用环境
1、海拔高度不超过2000米；
2、运行环境温度-25℃～+45℃，相对湿度不超过90%；
3、周围无有害气体，无易燃易爆物品；
4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备；
性能参数
1、可用于400V、660V系统；
2、额定绝缘水平3kV/min；
3、电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K；
4、电抗器噪声不大于45dB；
5、三相电抗器的任意两相电抗值之差不大于±3%。
6、耐温等级H级（180℃）以上。
电抗器产品执行检验标准：IEC289：1987 电抗器
GB10229-88 电抗器
JB9644-1999 半导体电气传动用电抗器
GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》

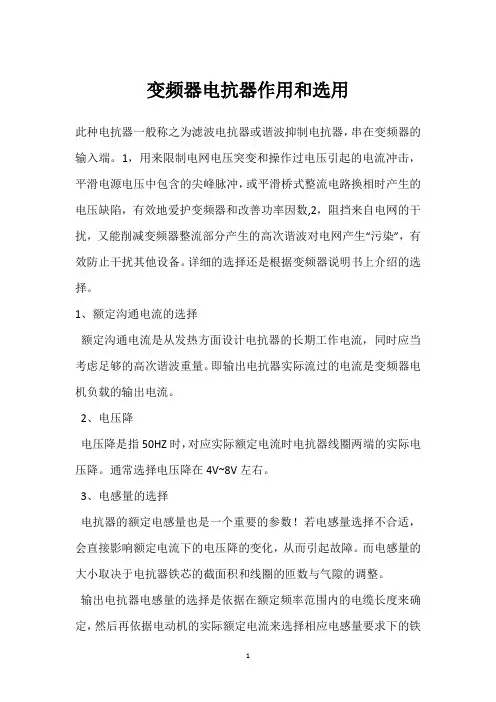

用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
1，额定交流电流的选择
额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，电压降
电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。通常选择电压降在
4V~8V左右。
3，电感量的选择
电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
4，对应额定电流的电感量与电缆长度：
电缆长度额定输出电流电感量
300米 100A 46μH
200A 23μH
250A 16μH
300A 13μH
600米 100A 92μH
200A 46μH
250A 34μH
300A 27μH
理想的电抗器在额定交流电流及以下，电感量应保持不变，随着电流的增大，而电感量逐渐减小。
当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。
当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。
当额定电流大于4倍时，电感量减小到额定电感量的0.35倍

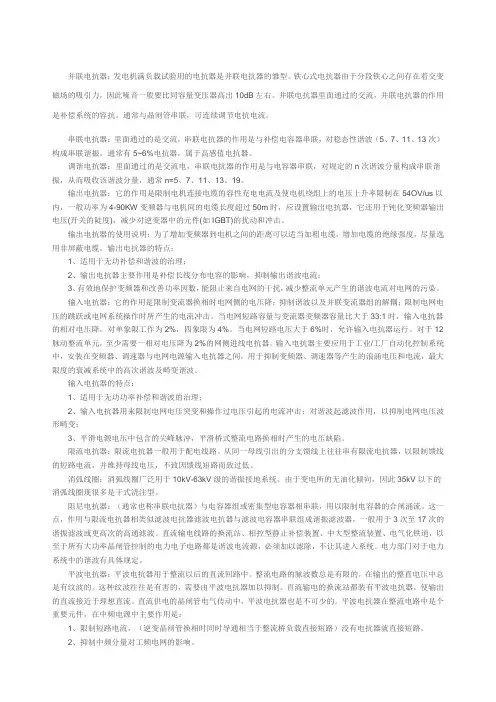

在高压补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。因此电抗器在补偿装置中的作用非常重要。只有科学、合理的选用电抗器才能确保补偿装置的安全运行。
对于电抗器的选用主要有三方面的内容：电抗器的电抗率K值的选取和电抗器结构（空芯、铁芯）以及电抗器的安装位置（电源侧、中性点侧）。
