2.1投标产品（LEHY-Ⅱ）简介
LEHY-II系列电梯是上海三菱自行开发、拥有自主知识产权的第二代小机房电梯。LEHY-II系列小机房电梯继承了传统有机房电梯的优点，又吸纳了无机房电梯的长处，同时采用了一系列新技术，是上海三菱献给电梯市场的又一倾心之作。 LEHY-II系列小机房电梯已于2004年通过鉴定，鉴定委员会一致认为其蕴涵的技术达到了国际先进水平。
谈到小机房电梯，最容易想到的就是现有市场上大量存在的传统有机房电梯，还有最近几年新出现的无机房电梯。传统的有机房电梯机房宽敞，对维修、救援带来方便，因而大量占有市场。新出现的无机房电梯结构紧凑，对建筑物的外观影响达到最小，因而在市场上开始占有少量的份额。而小机房电梯，既继承了有机房电梯的优点，又吸纳了无机房电梯的许多长处。可以预见，在未来的几年内，小机房电梯完全有可能占有较大的市场份额。
为了满足市场对小机房电梯日益增长的需求，上海三菱不断挖掘自身潜力，开发完善产品结构。新一代的小机房电梯 LEHY-II系列电梯，提供了载重量从630～1350kg,速度从1～2.5m/s的丰富选择。其特点如下：
1.LEHY-II系列电梯与传统的有机房电梯相比，土建布置紧凑，不但井道面积缩小，机房
面积更是大幅度减小，使机房与井道一样大；顶层高度和机房高度的降低，最大限度地减小了电梯机房对建筑物外观的影响。钢丝绳曳引比采用2:1绕法，曳引机布置在机房的左（右）侧，在曳引机的右（左）侧，就能腾出足够多的空间放置控制屏，这样就能留出足够的维修作业空间。
2.LEHY-II系列电梯与无机房电梯相比，曳引机、控制柜、限速器等部件都放在机房里，
加上总体布置合理，维修空间完全符合国家标准要求，因而这些部件的维修显得很方便；
拥有专利技术的“手动盘车救援”装置，不仅安全可靠、操作简便，更完美地解决了目前业内倍感棘手的永磁同步（PM）无齿轮曳引机“手动盘车救援”的难题。也就是说，LEHY-II系列电梯继承了传统有机房电梯维修和救援方便的优点。另外，在顶层高度、机房高度对于小高层和高层建筑的影响方面， LEHY-II系列电梯也具有较大优势。
3.LEHY-II系列电梯采用PM曳引机（永磁同步电机驱动的无齿轮曳引机），其主要特点如
下：
1)上海三菱的永磁同步电机采用永久磁铁代替励磁绕组，由于磁通固有，因此不再需要
励磁电流，建立转矩平衡仅需数十毫秒，使系统响应时间更快，实现了高效率。由于无励磁电流，实现了低损耗。提高系统效率约30％～50％。（以1050kg,1.75m/s为例，
日运行16小时，平均40％负荷的工作状态，每台每年较前代产品可节电9000千瓦·时。）2)上海三菱与美国著名软件公司携手,开发了一套电磁场有限元分析软件。针对PM曳引
机零部件的材料、尺寸和绕组型式等多个方面进行充分地优化，获得了转矩波动小、运转效率高、功率因数大、发热损耗少等高性能的运转特性。所以上海三菱的PM永磁同步电机在抑制谐波和转矩振动，减少了电梯运行时机房、轿内的噪音（其运行时的噪音与传统的曳引系统相比可以低10dB以上）和振动等方面的技术指标，远远高于其他电梯厂家的表现，使乘客的舒适感更好。
3)PM无齿轮曳引机与目前使用机械减速装置的曳引机相比，大大提高了曳引机效率，同
时降低了机房噪音，且不须用润滑油。避免了传统有齿轮变速箱曳引机使用齿轮油带来的环境污染问题，优化了环境。
4)上海三菱的PM无齿轮曳引机采用双制动器结构，使得抱闸制动更加安全、可靠。即使
其中一个制动器发生故障，另一个制动器也能安全可靠地制停，从而保证电梯的安全运行。另外，曳引机的双制动器结构加上对应的电气安全回路，保证了 LEHY-II系列电梯完全符合国标GB7588-2003中关于电梯上行超速保护的要求。
4.LEHY-II系列电梯采用全数字化空间矢量交流变压变频（VVVF）驱动控制，融合了最新
的技术发展，使电梯的运行性能获得了更进一步的提高，其主要特点如下：
1)采用电梯专用的变压变频驱动控制技术，真正全面实现了“变频”给电梯带来的优势，
使得电梯运行控制更加快捷、精确。运用空间矢量变换控制技术，按照人体生理适应要求，利用经验数据和电脑优化设计而成的理想运行速度曲线，通过变压变频技术根据理想速度曲线精确地进行调速控制，从而使运行极其平稳，而无任何人体不舒适的感觉。
2)采用了模块化的设计结构，即使变频装置中的某一部件损坏，也无须更换整个变频器，
大大降低了客户的维修成本。使用智能化的大功率模块(IPM)，模块内部的快速保护回路可以使功率模块得到更有效的保护，进一步提高了驱动系统的可靠性。同时，由于IPM的驱动控制电路E1板与IPM模块是通过直插方式联接的，无缝连接也增强了系统的抗干扰性能。
3)在电梯驱动中首次引入了超高精度的混合式速度检测编码器，其精度达到了8192PPR
（即电机每转一周，输出8192个脉冲，而传统的编码器只有512PPR）,充分保证了电梯运行控制的精确度，使得乘客感到无比的平稳与舒适。
5.LEHY-II系列电梯应用32位CPU、32位高速数字信号处理器（DSP）和拥有上万门电路的
大规模现场可编程逻辑门阵列（FPGA）等高性能芯片，采用国际先进的SMT（表面贴装）技术，真正意义上实现了全数字化控制与电机驱动，使系统的控制性能与可靠性进一步提高，完全保证了电梯的舒适性和安全性。
6.LEHY-II系列电梯的电气控制系统高度集成化设计，大规模采用表面贴装技术（SMT）及
大规模门阵列芯片，其制造技术提高，集成度更高，因此大大缩小了控制电路的印板面积，减少了功耗，延长了使用寿命。部分硬件线路采用印板化、模块化设计，使控制屏尺寸大为减小，同时也减少占用的机房空间，保证机房留有足够的维修空间。
7.LEHY-II系列电梯采用高精度称重起动，提高了乘坐的舒适感和平稳性。预置力矩称重
起动，即起动时根据轿厢的实际重量对电机预加起动力矩，使起动冲击减到最小。具体地说，如果未对电机预加起动力矩，当轿厢轻载上行时，对重侧（重量为轿厢自重+50%额定载重）比轿厢侧重，当电动机抱闸放开时，轿厢会突然上提；相对应地当轿厢重载上行时，轿厢侧比对重侧重，当电动机抱闸放开时，轿厢会突然下沉，其它情况亦然。
一般电梯闭环控制系统，当出现上述情况时才施加力矩加以控制，乘坐的舒适感和平稳性较差。即使以前的SP-VF系列电梯也只能根据轿厢重量分三段（非连续线性关系）预加起动力矩，但本系列电梯应用灵敏度极高的压敏传感器，通过对轿厢曳引绳装置等部件进行线性连续式称重测量（每次间隔仅数微秒），能实时精确检测电梯负荷。该技术结合预加力矩进行启动时的称量补偿，使起动冲击减到最小，消除启动、运行和停止时的波动，避免了上述不良情况的发生，提高了电梯起动时乘坐的舒适感和平稳性。
8.LEHY-II系列电梯采用VVVF控制的无连杆门机系统，再加上速度、电流的双闭环控制，
实现电梯开、关门的轻缓、平稳和安全，维修更方便。其特点如下：
1)门机控制与驱动CPU采用32位高速数字信号处理器。
2)速度电流双闭环反馈控制。
3)采用VVVF变压变频技术驱动门机系统。
4)传动装置为无连杆的同步带方式，相比有连杆门机结构，具有更高的可靠性和更低的
故障率。
5)采集各层站不同的门重量与开关阻力变化的数据，智能化地调整开关门力矩，使动作
更平滑、高效、静音。此领先技术大大减少了门机这一电梯主要部件运行产生的异常现象，使门机系统从根本上摆脱了事故频发的局面。
6)运用印板表面贴装技术，缩小了印板面积，提高了电子线路的可靠性。
9.LEHY-II系列电梯采用数据网络系统（总线结构）。此数据网络把微机分散在电梯机房
控制屏、轿顶站、轿厢操纵箱、各个层站等部位，各台微机之间的通讯以计算机串行通讯方式连接成一个网络，从而实现大规模、高可靠性的数据传送。并且每台微处理器都是为特定的要求而专门设计的，保证了整个系统的高效、可靠运行。其具有优点如下：1)所用电缆数量减少，在与层站的通讯中，用于数据通讯的电缆仅二根，其余为二根电
源线和接地线。在与轿厢通讯中，因为与轿厢侧有关的大部分信号都由轿顶站内的CPU 及时处理，通过串行通讯方式与控制屏中的CPU交换数据，因此电缆芯数大大减少。
2)在电缆数量减少的情况下，功能反而有所扩展。由于分布在电梯各部分（轿顶站，轿
厢操纵箱，各个层站）的局部CPU功能强大，使得控制屏内的主控CPU只需利用通讯协议发送指令，通知局部CPU做什么，而具体如何做可由局部CPU实时处理。因此尽管功能可以不断增加，配置可以不断扩展，而电缆数量却能保持不变，系统功能和操作的调整简便易行，能随时满足乘客不断变化的需求。
3)数据传送速率提高。
4)故障率低。在以前的某种传送系统中（如环形结构），如果线路有一个断点，即某个
召唤有故障，此时，即使其他召唤都是完好的，也会发生一个有故障的召唤引起整个召唤系统不能正常工作。而在总线结构的数据网络系统中，如某个召唤损坏，则仅仅是该召唤不能工作，其余的都能正常运行，且能从控制屏中找出哪个层站的电梯召唤发生故障。这样，上海三菱采用的通讯方式在电梯的故障率大大降低的同时也降低了维修保养的工作强度，提高了运行效率。
10.LEHY-II系列电梯采用两台并联（2C-SM21），及3、4台群控系统（3C-ITS21,4C-ITS21）
的方式管理群控电梯，以适应各种类型建筑物需要。其中3、4台群控系统
（3C-ITS21,4C-ITS21）无需增设群控屏，可由集成在主梯控制屏中的群控系统完成3-4台电梯的群管理，采用了先进的专家系统技术，既利用理论知识和电梯群控专家经验组成的智能型专家系统，信息被存储于该系统存储器内，作为知识数据库，采用一些判定规则，监督和分析电梯的各种交通状况，并取用数据库中的经验内容，以决定电梯的派遣，从而最大限度地发挥各台电梯运行效率。另外，还采用了先进的模糊逻辑技术，使电梯利用片断和模糊逻辑的智能概念作出判定，如判定可能的电梯派遣是否会导致近期内召唤分配后产生较长时间的候梯或电梯拥挤现象，评估结果用于决定轿厢的派遣，以便提高整体服务水准。
11.LEHY-II系列电梯提供丰富的装潢形式可供客户选择。
1)6种不同形式的轿顶型号。
2)多种轿内操纵箱和层站指示器型号：如配置了有高清晰液晶显示器的操纵箱和层站指
示器（可清晰显示日期、时间、电梯位置/方向）；配置大型层站显示器和相关的层站按钮，开发了一体式操纵箱等等，可供客户选择。
3)可根据客户要求，为其专门设计和配置LCD信息显示系统（即电梯多媒体系统），轿内
LCD显示器的尺寸有10.4英寸和15英寸两种可供客户选择。
4)轿壁和轿门的装潢材料多样化（可有彩纹钢板，粉体涂装，发纹不锈钢，发纹蚀刻不
锈钢，镜面不锈钢，镜面蚀刻不锈钢等多种材料可供选择）。
5)轿厢内可提供镜子（正面半身镜），扶手（材料和形式有多样选择）。
6)轿厢地板材料可采用聚氯乙烯真石地板和nora橡胶地板（颜色有多样选择）。
7)门套和层门的装潢多样化（材料和形式有多样选择）。
2.2投标产品（LEHY-Ⅱ）产品鉴定证书
2.3投标产品（LEHY-Ⅱ）部分销售业绩
2.1投标产品（LEHY-Ⅱ）简介 LEHY-II系列电梯是上海三菱自行开发、拥有自主知识产权的第二代小机房电梯。LEHY-II系列小机房电梯继承了传统有机房电梯的优点，又吸纳了无机房电梯的长处，同时采用了一系列新技术，是上海三菱献给电梯市场的又一倾心之作。 LEHY-II系列小机房电梯已于2004年通过鉴定，鉴定委员会一致认为其蕴涵的技术达到了国际先进水平。 谈到小机房电梯，最容易想到的就是现有市场上大量存在的传统有机房电梯，还有最近几年新出现的无机房电梯。传统的有机房电梯机房宽敞，对维修、救援带来方便，因而大量占有市场。新出现的无机房电梯结构紧凑，对建筑物的外观影响达到最小，因而在市场上开始占有少量的份额。而小机房电梯，既继承了有机房电梯的优点，又吸纳了无机房电梯的许多长处。可以预见，在未来的几年内，小机房电梯完全有可能占有较大的市场份额。 为了满足市场对小机房电梯日益增长的需求，上海三菱不断挖掘自身潜力，开发完善产品结构。新一代的小机房电梯 LEHY-II系列电梯，提供了载重量从630～1350kg,速度从1～2.5m/s的丰富选择。其特点如下： 1.LEHY-II系列电梯与传统的有机房电梯相比，土建布置紧凑，不但井道面积缩小，机房 面积更是大幅度减小，使机房与井道一样大；顶层高度和机房高度的降低，最大限度地减小了电梯机房对建筑物外观的影响。钢丝绳曳引比采用2:1绕法，曳引机布置在机房的左（右）侧，在曳引机的右（左）侧，就能腾出足够多的空间放置控制屏，这样就能留出足够的维修作业空间。 2.LEHY-II系列电梯与无机房电梯相比，曳引机、控制柜、限速器等部件都放在机房里， 加上总体布置合理，维修空间完全符合国家标准要求，因而这些部件的维修显得很方便； 拥有专利技术的“手动盘车救援”装置，不仅安全可靠、操作简便，更完美地解决了目前业内倍感棘手的永磁同步（PM）无齿轮曳引机“手动盘车救援”的难题。也就是说，LEHY-II系列电梯继承了传统有机房电梯维修和救援方便的优点。另外，在顶层高度、机房高度对于小高层和高层建筑的影响方面， LEHY-II系列电梯也具有较大优势。 3.LEHY-II系列电梯采用PM曳引机（永磁同步电机驱动的无齿轮曳引机），其主要特点如 下： 1)上海三菱的永磁同步电机采用永久磁铁代替励磁绕组，由于磁通固有，因此不再需要 励磁电流，建立转矩平衡仅需数十毫秒，使系统响应时间更快，实现了高效率。由于无励磁电流，实现了低损耗。提高系统效率约30％～50％。（以1050kg,1.75m/s为例，
各种电梯故障及相应的处理方法汇总 1、300VF用户投诉电梯运行一停一停，跑一层要停5、6次。到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。用TT检查MC故障记录2703，DB故障记录D CURRENT FDBK、INVERTER OCT，更换PVT 后正常 2、爱登堡，型号，EDVF32 运行时经常急停后又能正常运行，经查看是相序误动作， 更换相序解决 3、广日电梯无机房9层站电梯，出现下行运行正常，而上行抖动特别历害的故障，后查是编码器故障，更换后正常。 4、广日电梯无机房9层站梯，近日出现外呼显示9楼，而内选显示8楼，经常到3楼停车保护，且没有故障显示，内外呼登记不上，更换轿厢的通讯线后正常。（检修走车，查原随缆通讯线有一处断） 5、西子奥的斯4423电梯，光幕用MINIMAX，故障现象为电梯上下运行正常，偶尔在开门或关门是DZ信号丢失，因为电梯只要不开门都是正常，故排除平层光电问题，后检查因光幕电源30V取自平层光电电源，且光幕30V信号不正常，故造成电梯在开关门时有丢失信号可能，更换光幕后正常！此现象很常见，因为这种光幕电源均和平层光电并联！ 6、三洋住宅客梯电梯停在本层但按本层厅外按钮电梯不开门每一层都这样但电梯正常到站时能正常开门经查发现关门按钮卡住没放 7、一台安川616G5-55KW变频器，损坏严重，其原来是有一个快熔断了（三相各有一个快熔），电工可能是没有经验，没有检查模块是否有问题，又一时找不到快熔，就用一条铜线代替，开机后发出一声巨响，两个模块炸裂，吸收回路坏，推动板也无法维修，换新板，造成重大损失！如果快熔断则模块大多有问题，但模块坏快熔不一定断！铜线代替快熔的做法已见过不少次！ 8、一台三菱A540-55K变频器，这台机本来是坏了一个模块，换好模块后，想测量驱动是否正常，把模块触发线拨掉，结果一通电就跳闸，检查后发现又烧掉一个模块！原来IGBT 模块的触发端在触发线拨掉后有可能留有小量电压，此时模块处于半导通状态，一通电就因短路而烧坏，GTR模块没有这特性，才可这样测试！ 9、东芝cv100 故障：二层外呼按钮不起作用，显示正常。 维修方案：更换控制柜里的主板，主板正常。交换二层和四楼的外呼显示板，结果表明可以呼梯， 最后从四楼信号电缆引出两根线到二楼，电梯回复正常。 10、品牌：日立GVF-2 故障现像：一给指令97 10T接触器跳掉。
三菱无机房电梯故障查询表 无机房电梯故障查询表 将MON1旋转到1位置，将MON0旋转到0位置时的显示结果如下： 显示结果：一--E00 没有异常 -----E01 温度异常《SW-THMFT》 -----E02 紧急停止运行记录一次《SW-EST1》 -----E03 CC-WDT3次检出《SS-SLCWC3》 -----E04 SLC-WDT3次检出《SS-SLCWC》 ------E05 过电流检出《SW-SOCR》 ------E06 再生电阻负载过大《SW-SOLR》 ------E07 41DG门锁电路异常《SW-E41》 ------E08 终端限位开关异常〈SW—TSCK〉 ------E09 PAD异常检出〈SW-PAD〉 ------E0A 称重数值异常检出〈SW-WGER〉 ------E0B E1板故障（SWE1FC） ------E0C UHS/DHS开关故障（SWUDHSE） ------E0D------ ------E0F-------- 二．将MON1旋转到1位置，将MON0旋转到1位置时的显示结果如下： 显示结果：-----E10 没有异常 -----E11 远程复位/测试〈SW-RSRTC〉 -----E12 选层器错误（士力驼）16次异常检出〈ST-SELD〉 -----E13 串行故障〈ST-STER〉 -----E14 电容器容量不足〈ST-CAPC〉 -----E15 手动运行按钮异常〈ST—HDOK〉 ----E16 模式与测速数据偏差异常《SD-OVJP》 ----E17 #LB线圈连续5次异常断电检出《ST-DFLR》 ----E18 5线圈连续5次异常断电检出《ST-DF5》 ----E19 #BK1动作矢败4次异常检出《ST-BFDK》 ----E1A #BK2动作矢败4次异常检出《ST-DFLV》 ----E1B LVLT5次 ----E1C E1板故障 -----E1D 风扇故障 -----E1E 风扇或E1板故障 -----E1F 风扇或E1板故障 三．将MON1旋转到1位置，将MON0旋转到2位置时的显示结果如下：
三菱 ELENESSA（VFGL）无机房电梯调试指引 元件代码表： 5→主回路接触器； 1DSD→下减速； 1USD→上减速； ACL2→交流电抗器； ALARM→报警及通话按钮； BK1，BK2→制动器控制线圈； BKD→制动器开放按钮； BUF-CAR→轿厢侧缓冲器开关； DOT→下极限； C →检修运行确认按钮； CFX→轿厢固定开关； CFX-SC→CFX 回路短接按钮； CP→控制电源断路器； LF→滤波器； CTU`CTV→电流互感器； DL→下限位； BUT-CWT→对重侧缓冲器开关； M→曳引机； DS-**→层门锁闭开关； DSR→下行端站减速开关； DYN→动态制动器继电器； DZU`DZD→平层开关； ED SW→紧急电动运行开关； CBP→群控电源断路器； ELD→紧急停靠装置电源断路器； EMERCENCY STOP→紧急停止开关； FE SW→消防员运行开关； FER SW. →消防返回运行开关； HRS1`HRS2→轿顶扶手栏开关 1`2； HST→层站电源断路器； INTERPHONE→轿顶通话装置； IPU→逆变及电源装置； LB→抱闸控制接触器； MCP→主电源断路器； LIGHT（EMR/HIP ）→层站检修箱照明开关； DOOR CUT→切除门机运行开关； MP→主电源接触器； GS→轿门锁闭开关； MP1`MP2→主电源接触器控制开关 1`2； NON SERVICE→服务层切换开关； RSQ→紧急电动模式制动器开放继电器； RZU`RZD→再平层开关； SCB→轿照明断路器； SECRET CALL→密码召唤运行开关； TSS→限速器涨紧轮开关； UHS→检修运行上行限位开关； USR→上行端站减速开关； WELL LIGHT→井道照明开关； UL→上限位； CST→轿顶站控制电源断路器； GOV→限速器开关； E`EXIT→安全窗开关； M5→主回路辅助接触器； LIGHT→轿厢照明开关； OPEN→开门按钮； UOT→上极限； CLOSE→关门按钮； 印板 KCD-91X 和 HIP 上的 7 段显示器（最左边一个）显示的容： 1

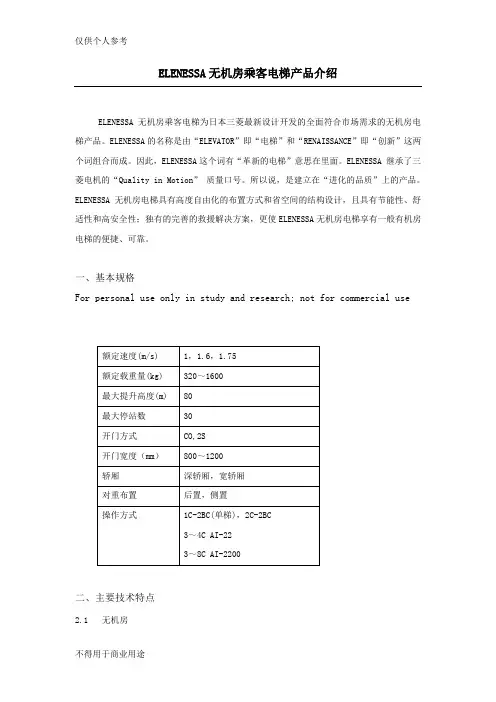

ELENESSA无机房乘客电梯产品介绍 ELENESSA无机房乘客电梯为日本三菱最新设计开发的全面符合市场需求的无机房电梯产品。ELENESSA的名称是由“ELEVATOR”即“电梯”和“RENAISSANCE”即“创新”这两个词组合而成。因此，ELENESSA这个词有“革新的电梯”意思在里面。ELENESSA 继承了三菱电机的“Quality in Motion”质量口号。所以说，是建立在“进化的品质”上的产品。ELENESSA无机房电梯具有高度自由化的布置方式和省空间的结构设计，且具有节能性、舒适性和高安全性；独有的完善的救援解决方案，更使ELENESSA无机房电梯享有一般有机房电梯的便捷、可靠。 一、基本规格 For personal use only in study and research; not for commercial use 二、主要技术特点 2.1无机房
