并联电抗器和串联电抗器各有什么作用？
线路并联电抗器可以补偿线路的容性充电电流，限制系统电压升高和操作过电压的产生，保证线路的可靠运行。
母线串联电抗器可以限制短路电流，维持母线有较高的残压。而电容器组串联电抗器可以限制高次谐波，降低电抗。
电抗器是什么概念,作用是什么?工作原理

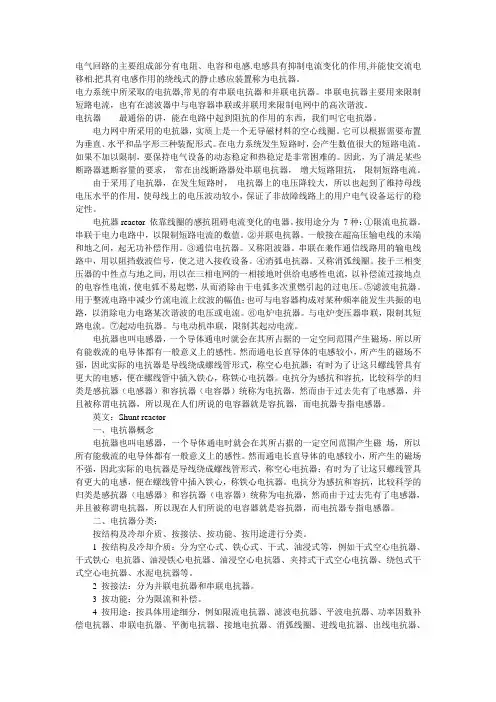

电气回路的主要组成部分有电阻、电容和电感。电感具有抑制电流变化的作用,并能使交流电移相，把具有电感作用的绕线式的静止感应装置称为电抗器。
电抗器的作用
问：在电力系统中电抗器的作用有那些？
答：电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：(1)轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。(2)改善长输电线路上的电压分布。(3)使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。(4)在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。
(5)防止发电机带长线路可能出现的自励磁谐振现象。(6)当采用
电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
1电抗器的作用 串联电抗器顾名思义就是指串联在电路中电抗器(电感)，无功补偿和谐波治理行业内的串联电抗器主要是指和电容器串联的电抗器，电抗器和电容器串联后构成谐振回路，起到消谐或滤波的作用，而电抗器在谐振回路中起的作用如下： 1.1降低电容器组的涌流倍数和涌流频率。 降低电容器组的涌流倍数和涌流频率，以保护电容器和便于选择配套设备。加装串联电抗器后可以把合闸涌流抑制在1+电抗率倒数的平方根倍以下。国标GB50227-2008要求应将涌流限制在电容器额定电流的20倍以下(通常为10倍左右)，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。采用这种电抗器是即经济，又节能。 1.2与电容器组构成全谐振回路，滤除特征次谐波。 串联滤波电抗器感抗与电容器容抗全调谐后，组成特征次谐波的交流滤波器，滤去某次特征次谐波，从而降低母线上该次谐波的电压畸变，减少线路上特征次谐波电流，提高网络同母线供电的电能质量。 1.3与电容器组构成偏谐振回路，抑制特征次谐波。 先决条件是需要清楚电网的谐波情况，查清周围电力用户有无大型整流设备、电弧炉、轧钢机等能产生谐波的负荷，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际值，再根据实际谐波成分来配置合适的电抗器。 1.4提高短路阻抗，减小短路容量，降低短路电流。 无功补偿支路前置了串联电抗器，当出现电容器故障时，例如电容器极板击穿或对地击穿，系统通过系统阻抗和串联电抗器阻抗提供短路电流，由于串联电抗器阻抗远大于系统阻抗，所以有效降低了电容器短路故障时的短路容量，保证了配电断路器断开短路电流可能，提高了系统的安全、稳定性能。 1.5减少电容器组向故障电容器组的放电电流，保护电力电容器。 当投运的无功补偿电容器组为多个支路时，其中一组电容器出现故障时其它在运行的电容器组会通过故障电容器放电，串联电抗器可以有效减少这种放电涌流，保证保护装置切断故障电容器组的可能性。 1.6减少电容器组的投切涌流，降低涌流暂态过程的幅值，有利于接触器灭弧。 接触器投切电容器的过程中都会产生涌流，串联电抗器可以有效抑制操作电流的暂态过程，有利于接触器触头的断开，避免弧光重燃，引起操作过电压。降低过电压的幅值，保护电容器，避免过电压击穿或绝缘老化。 1.7减小操作电容器组引起的过电压幅值，避免电网过电压保护。 接触器投切电容器的过程中都会产生操作过电压，串联电抗器可以有效抑制接触器触头重击穿现象出现，降低操作过电压的幅值，保护电容器，避免过电压击穿或加速绝缘老化。 随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如低压小容量家用电器和高压大容量的工业用交、直流变换装置，特别是静止变流器的采用，由于它是以开关方式工作的，会引起电网电流、电压波形发生畸变，从而引起电网的谐波“污染”。产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等，它们在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重。这不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，形成了对电网的“公害”。 电能质量的综合治理应遵循谁污染谁治理，多层治理、分级协调的原则。在地区的配电和变
串联电抗器 JB 5346-1998 代替JB 5346-91 前言 本标准是根据机械工业部 1997 年标准制、修订计划号,对JB 5346-91标准修订而成。 本标准的编写格式按照GB/T标准重新编排。 本标准主要修订的内容如下： 1)修改了额定电抗率项目,由原来的 %、6%、12%、(13%)项改为%、5%、6%、12%、13%。 2)按配套并联电容的额定电压要求增加了电抗器的额定端电压、及其相关参数要求项。 3)原标准按 R10 系列数系规定了电容器组容量,再按额定电抗率导出电抗器容量系列,目的是制造厂以尽可能少的容量满足尽可能多的用户规格品种要求。但由于电容器组的容量和电容器单元系列型谱标准不尽吻合,存在匹配组合困难。而且即便如此,也还满足不了用户规格繁多的需要,故本次修订取消了原标准中的表 2 和表 3,不再规定容量的系列规格。 4)由于取消容量系列规格,也就无法再以表格形式对每一种容量规定其损耗标准值。本次修订取消了原标准中的表 6(A)、6(B)、7(A)、7(B)、8(A)、8(B),给出了损耗值计算公式并规定了损耗系数。 5)电抗值允许偏差由原来 0～15% 改为 0 +10%。 6)绝缘水平与GB311标准一致。即油浸铁心式电抗器的绝缘水平和油浸式电力变压器相同,干式空心电抗器的绝缘水平和母线支柱绝缘子相同。 7)增加了用电桥法测量电抗值内容。 8)取消了对户外式空心电抗器在淋雨状态下做绕组匝间绝缘试验的要求。 9)取消稳态过电压条款。因为对稳定过电流的规定条件,实际上已包括了对稳态过电压的要求。 本标准由全国变压器标准化技术委员会提出并归口。 本标准主要起草单位：沈阳变压器研究所、宁波变压器厂、兴城特种变压器厂。 本标准参加起草单位：沈阳变压器有限责任公司综合电器厂,保定第二变压器厂、北京电力设备总厂、中山和泰机电厂。 本标准主要起草人：王丁元、韩庆恒。 本标准参加起草人：王辉、戈承、何见光、沈文洋。 本际准 1991 年首次发布。1997 年第一次修订。 本标准由沈阳变压器研究所负责解释。 1 范围 本标准规定了高压并联电容器用串联电抗器产品的定义、型号和分类、技术要求、试验方法、检验规则、产品标志及出厂文件、铭牌的基本内容、包装运输及贮存的基本要求等。
串联电抗器如何抑制谐波 关键字：串联电抗器谐波抑制电抗率选择无功补偿电抗器 前言 随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如低压小容量家用电器和高压大容量的工业用交、直流变换装置，特别是静止变流器的采用，由于它是以开关方式工作的，会引起电网电流、电压波形发生畸变，从而引起电网的谐波“污染”。产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等，它们在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重。这不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，形成了对电网的“公害”。 电能质量的综合治理应遵循谁污染谁治理，多层治理、分级协调的原则。在地区的配电和变电系统中，选择主要电能质量污染源和对电能质量敏感的负荷中心设立电能质量控制枢纽点，在这些点进行在线电能质量监测、采取相应的电能质量改善措施显得格外重要。 在并联电容器装置接入母线处的谐波“污染”暂未得到根本整治之前，如果不采取必要的措施，将会产生一定的谐波放大。在并联电容器的回路中串联电抗器是非常有效和可行的方法。串联电抗器的主要作用是抑制高次谐波和限制合闸涌流[1]，防止谐波对电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。但是串联电抗器绝不能与电容器组任意组合，更不能不考虑电容器组接入母线处的谐波背景。文章着重就串联电抗器抑制谐波的作用展开分析，并提出电抗率的选择方法。 电抗器参数的计算 1 基本情况介绍 某110kV变电所新装两组容量2400kvar的电容器组，由生产厂家提供成套无功补偿装置，其中配置了电抗率为6%的串联电抗器，容量为144kvar。电容器组投入运行之后，经过实测发现，该110kV变电所的10kV母线的电压总畸变率达到4.33%，超过公用电网谐波电压（相电压）4%的限值[2]，其中3次谐波的畸变率达到3.77%，超过公用电网谐波电压（相电压）3.2%的限值[2]。
招标编号：xxxxxxx-xx-xx 江苏省电力公司工程 10kV铁芯并联电抗器 招标文件 第二卷技术规范书 江苏省电力公司 200x年x月
目录 1. 总则 2. 工作范围 2.1 供货范围 2.2 服务范围 2.3 技术文件 3. 技术要求 3.1 标准 3.2 使用环境条件 3.3 技术要求 4. 质量保证 5. 试验 6. 包装、运输和储存 7. 制造厂应提供的数据及资料 8. 卖方应填写的主要部件来源、规范一览表 附表1: 10kV铁心并联电抗器供货表 附表2: 投标差异表(格式)
1. 总则 1.1 本设备技术规范书适用于10kV铁心并联电抗器, 它提出了该电抗器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术规范提出的是最低限度的技术要求。凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。 1.3 如果卖方没有以书面形式对本规范书的条文提出异议, 则意味着卖方提供的设备完全符合本规范书的要求。如有异议, 不管是多么微小, 都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。 1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。 1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。 1.6本设备技术规范书未尽事宜, 由买、卖双方协商确定。 1.7 卖方在应标技术规范中应如实反映应标产品与本技术规范的技术差异。如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标技术规范的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。 1.8 卖方应充分理解本技术规范并按本技术规范的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
无功补偿电容器串联电抗器的选用 在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。因此，电抗器在无功补偿装置中的作用非常重要。 然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。 下面总结电容器串联电抗器时，电抗率选择的一般规律。 1. 电网谐波中以3次为主 根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。 2. 电网谐波中以3、5次为主 （1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。 3. 电网谐波以5次及以上为主 （1）5次谐波含量较小，应选择4.5%~6%的串联电抗器；（2）5次谐波含量较大，应选择4.5%的串联电抗器。对于采用0.1%~1%的串两电抗器，要防止对5次、7次谐波的严重放大伙谐振。对于采用4.5%~6%的串联电抗器，要防止怼次谐波的严重放大或谐振。当系统中无谐波源时，为防止电容器组投切时产生的过电压和对电容器组正常运行时的静态过电压、无功过补时电容器端的电压升高的情况分析计算，可选用0.5%~1%的电抗器。 根据以上的选择原则，对无功补偿装置中的串联电抗器有以下建议： （1）新建变电所的电容器装置中串联电抗器的选择必须慎重，不能与电容器任意组合，必须考虑电容器装置接入处的谐波背景。 （2）对于已经投运的电容器装置，其串联电抗器选择是否合理须进一步验算，并组织现场实测，了解电网谐波背景的变化。对于电抗率选择合理的电容器装置不得随意增大或减小电容器组的容量。 （3）电容器组容量变化很大时，可选用于电容器同步调整分接头的电抗器或选择电抗
并联电抗器及并联电抗器的作用 并联电抗器 一般接在超高压输电线的末端和地之间，起无功补偿作用。并联连接在电网中，用于补偿电容电流的电抗器。 发电机满负载试验用的电抗器是并联电抗器的雏型。铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。 220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括： 一、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻 了线路上的功率损失。 二、改善长输电线路上的电压分布。 三、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。 四、防止发电机带长线路可能出现的自励磁谐振现象。 五、当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容， 以加速潜供电流自动熄灭，便于采用。 六、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。 并联电抗器的作用 对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起自励磁，同期困难等问题。装设并联电抗器可以补偿这部分充电功率。 有利于消除发电机的自励磁。 当同步发电机带容性负载（远距离输电线路空载或轻载运行）时，发电机的电压将会自发地建立而不与发电机的励磁电流相对应，即发电机自励磁，此时系统电压将会升高，通过在长距离高压线路上接入并联电抗器，则可以改变线路上发电机端点的出口阻抗，有效防止发电机自励磁。 削弱空载或轻载时长线路的电容效应所引起的工频电压升高。 并联电抗器的中性点经小抗接地的方法来补偿潜供电流，从而加快潜供电弧的熄灭。 这种电压升高是由于空载或轻载时，线路的电容（对低电容和相间电容）电流在线路的
串联电抗器选择方法 关键词：电抗器电抗率铁芯电抗器空心电抗器串联电抗器 在无功补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。因此电抗器在补偿装置中的作用非常重要。只有科学、合理的选用电抗器才能确保补偿装置的安全运行。 对于电抗器的选用主要有三方面的内容：电抗器的电抗率K值的选取和电抗器结构（空芯、铁芯）以及电抗器的安装位置（电源侧、中性点侧）。 一、电抗器结构形式： 电抗器的结构形式主要有空芯和铁芯两种结构。 铁芯电抗器主要优点是：损耗小，电磁兼容性叫好，体积小。缺点是：有噪音并在事故电流较大时铁芯饱和失去了限流能力。当干式铁芯且采用氧树脂铸线圈的电抗器，其动、热稳定性均很好，适合装在柜中。油浸式铁芯电抗器虽然体积大些，但噪音较小，散热较好，安装方便，适用于户外使用。 空芯电抗器的主要优点是：线性度好，具有很强的限制短路电流的能力而且噪音小。缺点是：损耗大，体积大。这种电抗器户内，户外都适合，但不适合装在柜中。在户外安装容易解决防止电磁感应问题。最好采用分相布置“品”字形或“一”字形。这样相间拉开了距离，有利于防止相间短路和缩小事故范围。所以这种布置方式为首选。当场地受到限制不能分相布置时，可采用互相叠装式产品。三相叠装式产品的B相线圈绕线制方向为反方向使支柱绝缘承受压力，因此在安装时一定按生产厂家的规定。 二、如何选择电抗率： 1、如在系统中谐波含量很少而仅考虑限制合闸涌流时，则选 K=（0.5~1）%即可满足标准要求。但这种电抗器对5次谐波电流放大严重，对3次谐波放大轻微。 2、如在系统中存在的谐波不可忽视时，应查明供电系统的背景谐波含量，然后再合理确定K值。为了达到抑制谐波的目的，电抗率的配置应使用电容器接入处综合谐波阻抗呈感性。 当系统中电网背景谐波为5次及以上时，这时应配置电抗率为（4.5~6）%。电网的一般情况是：5次谐波最大，7次次之，3次较小。因此在工程中，选用K=4.5%~6%的电抗器较多，国际上也通常采用。
变电站的高压电抗器作用 变电站的高压电抗器可分为串联电抗器、并联电抗器。 并联电抗器的作用： 1、削弱空载或轻载时长线路的电容效应所引起的工频电压升高。 这种电压升高是由于空载或轻载时，线路的电容（对低电容和相间电容）电流在线路的电感上的压降所引起的。它将使线路电压高于电源电压。当愈严重，通常线路愈长，则电容效应愈大，工频电压升高也愈大。 对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起自励磁，同期困难等问题。装设并联电抗器可以补偿这部分充电功率。 2、改善沿线电压分布和轻载线路中的无功分布并降低线损。 当线路上传输的功率不等于自然功率时，则沿线各点电压将偏离额定值，有时甚至偏离较大，如依靠并联电抗器的补偿，则可以仰低线路电压得升高。 3、减少潜供电流，加速潜供电弧的熄灭，提高线路自动重合闸的成功率。 所谓潜供电流，是指当发生单相瞬时接地故障时，在故障相两侧断开后，故障点处弧光中所存在的残余电流。 并联电抗器的中性点经小抗接地的方法来补偿潜供电流，从而加快潜供电弧的熄灭。 4、并联电抗器并联在主变的低压侧母线上，通过主变向系统输送感性无功，用以补偿输电线路的电容电流，防止轻负荷线端电压升高，维持输电系统的电压稳定。 串联电抗器的作用： 1、在母线上串联电抗器可以限制短路电流，维持母线有较高的残压。 2、在电容器组串联电抗器，可以限制高次谐波，降低电抗。串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数。
电路中电抗器一般有两个作用：①抑制浪涌（电压、电流）；②抑制谐波电流。 1. 抑制浪涌： 在大功率电力电子电路中，合闸瞬间，往往产生一个很大的冲击电流（浪涌电流），浪涌 电流虽然作用时间短，但峰值却很大。比如，电弧炉、大型轧钢机，大型开关电源，UPS 电源，变频器等，开机浪涌电流往往超过正常工作电流的100倍以上。在输入侧串接电抗器，能有效的抑制这种浪涌电流。『合闸瞬间，电抗器呈高阻态（相当于开路）』。 2. 抑制谐波电流 随着电力电子技术的广泛应用，我们的电网中增加了大量的非线性负载，比如，AC－DC 电源，UPS，变频器等，它们都是以开关方式工作的。这些以开关方式工作的用电设备， 往往变成了谐波电流的发生源，“污染”电网，使电网电压波形畸变。谐波的危害之一便 是中心线过载发热燃烧。电抗器的接入，能有效抑制谐波污染。 电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制 短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。 220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关 运行状况的多种功能，主要包括：（1）轻空载或轻负荷线路上的电容效应，以降低 工频暂态过电压。（2）改善长输电线路上的电压分布。（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。（4）在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。 （5）防止发电机带长线路可能出现的自励磁谐振现象。（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。电抗器的接线分串联和并联两种方式。串联电抗器通常起限流作用， 并联电抗器经常用于无功补偿。目前主要用于无功补偿和滤波． 1.半芯干式并联 电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈上。用于补偿线路的电容 性充电电流，限制系统电压升高和操作过电压，保证线路可靠运行。 2.半芯干式串联 电抗器：安装在电容器回路中，在电容器回路投入时起合闸涌流作用并抑制谐波
电抗器 懂得放手的人找到轻松，懂得遗忘的人找到自由，懂得关怀的人找到幸福！女人的聪明在于能欣赏男人的聪明。生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向。
内容简介一：电抗器在电力系统中的作用 二：电抗器的分类 三：详细介绍及选用方法 四：各种电抗器的计算公式 五：经典问答 一：电抗器在电力系统中的作用
由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为4.5%～7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上. 信息来自:输配电设备网 电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压。2)改善长输电线路上的电压分布。3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。4)在大机组与系统并列时,降低高压母线上工频稳态电压,便于发电机同期并列。5)防止发电机带长线路可能出现的自励磁谐振现象。6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用单相快速重合闸。 电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要，布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。 由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电
1、并联电抗器的作用是什么？ （1）降低工频电压升高。超高压输电线路一般距离较长，可达数百公里，由于线路采用分裂导线，线路的相间和对地电容均很大，在线路带电的状态下，线路相间和对地电容中产生相当数量的容性无功功率（即充电功率），且与线路的长度成正比，其数值可达200-300kvar，大容性功率通过系统感性元件（发电机、变压器、输电线路）时，末端电压将要升高，即所谓“容升”现象。在系统为小运行方式时，这种现象尤其严重。在超高压输电线路上接入并联电容器后，可明显降低线路末端工频电压的升高。 （2）降低操作过电压。操作过电压产生于断路器的操作，当系统中用断路器接通或切除部分电气元件时，在断路器的断口上会出现操作过电压，它往往是在工频电压升高的基础上出现的，如甩负荷、单相接地等均产生工频电压的升高，当断路器切除接地故障或接地故障切除后重合闸时，又引起系统操作过电压，工频电压升高与操作过电压迭加，使操作过电压更高。所以，工频电压升高的程度直接影响操作过电压的幅值。加装并联电抗器后，限制了工频电压的升高，从而降低了操作过电压的幅值。 当开断带有并联电抗器的空载线路时，被开断线路上的剩余电荷沿着电抗器泄入大地，使断路器断口上的恢复电压由零缓慢上升，大大降低了断路器断口发生重燃的可能性，
因此也降低了操作过电压。 （3）有利用单相重合闸。为了提高运行可靠性，超高压电网中采用单相自动重合闸，即当线路发生单相接地故障时，立即开断该相线路，待故障处电弧熄灭后再重合该相。由于超高压输电线路间电容和电感（互感）很大，故障相电源（电源中性点接地）将经这些电容和电感向故障继续提供电弧电流（即潜供电流），使故障处电弧难于熄灭。如果线路上并联三相Y形接线的电抗器，且Y形接线的中性点经小电抗器接地，就可以限制和消除单相接地处的潜供电流，使电弧熄灭，有利于重合闸成功。这时的小电抗器相当于消弧线圈。 2、中性点电抗器起什么作用？ （1）中性点电抗器与三相并联电抗器相配合，补偿相间电容和相对地电容，限制过电压，消除潜供电流，保证线路单相自动重合闸装置正常工作。 （2）限制电抗器非全相断开时的谐振过电压，因为非全相断开是一个谐振过程，在谐振过程中可能产生很高的谐振电压。 3、大型并联电抗器器和普通变压器比较在原理方面有何特点？
并联电抗器的选择及保护装置的配置 来源：时间：2007-06-13 字体：[ 大中小 ] 投稿 摘要: 本文讨论了在地方电网工程设计实践中，线路并联电抗器的容量、台数、装设地点、继电保护配置等有关技术问题，对设计人员有一定参考价值。 电抗器分为铁芯的和空芯的两大类。铁芯电抗器有线路并联电抗器和消弧线圈两种，其构造与变压器相似，不同的是其铁芯带有气隙，电抗器的线圈只有一个，不分一次和二次。空芯电抗器有水泥电抗器，用电缆做成空心线圈，沿线圈圆周均匀对称的用水泥浇注，把线圈匝间固定起来。水泥电抗器大多用在大容量发电厂或变电站的输配电系统中。 一、并联电抗器容量及台微选择 二、在大电力系统中，并联电抗器的容量、台数、装设地点、中性点小电抗器参数及伏安特性等的选择比较复杂，需对工频暂态及稳态电压升高、潜供电流及恢复电压、发电机自励磁、谐振过电压等方面进行专题计算、模拟试验和分析比较后才能确定。 对地方小电力系统，我们是对工频电压升高，发电机自励磁计算分析后，再根据小电力系统实际情况来确定并联电抗器容量。其推荐值可按下式初步计算。 若线路电压为110～220千伏，线路长度在300公里以下，取0.4~0.45．线路电压为330千伏，线路长度在300公里以上，可取0.5 Ue——电力网额定线电压（千伏）来源:https://www.doczj.com/doc/016625809.html, Ic．——电力网电容电流（千安） 此值可用计算或直接测量的方法求得．如果能从有关手册查出输电线的电纳，则可直接由下式计算求得：请登陆:输配电设备网浏览更多信息
可查表求得（表略）． 根据以上公式计算出并联电抗器容量后进行标准化，选取铁芯式电抗器．其台数决定于并联电抗器总容量的大小，设计容量在10000千乏以上，投切次数少，可选一台集中补偿；8000千乏以下适用于小电力系统、电压等级低，一般选两台分散补偿，有利于运行调整． 并联电抗器可向特种变压器厂订货，选取BKSJ型． 二、装设地点及安装方式 理论上讲，并联电抗器装设地点设在线路的哪一方都可以．但要根据工程实际情况考虑所选并联电抗器电压等级高低、新建工程是否需要补偿，工程扩建时是否有安装地方，控制操作是否方便灵活等各方面因素后再确定． 对大电力系统，补偿容量大，电压高，可集中安装在区域性枢纽变电所高压倒，采用户外安装方式．因投切次数少，在满足开断容量条件下可采用隔离开关和油开关操作． 小电力系统的补偿容量小，电压等级低，可户外分散安装。为了运行、调整投切灵活力便，可采用ZN型真空断路器开关柜． 三、保护装置的配置 （－）装设瓦斯保护．当并联电抗器内部由于短路等原因产生大量瓦斯时，应及时动作并跳闸。当产生轻微瓦斯或油面下降时，应及时发出信号。 瓦斯保护流速整定值的选择，主要取决于并联电抗器容量、冷却方式及导油管直径。目前国内尚无统一标准，均采用经验数据进行整定。 1．并联电抗器容量≤10000千乏、导油管直径≤5.3厘米或瓦斯继电器为QJ1一50型时，流速值可取0.6～0.8米／秒。 2．当并联电抗器容量大于10000千乏以上，导油管直径为8.0厘米或瓦斯继电器为QJ1一80型时，流速值可取0.8～1.2米／秒。 3．对于强迫油循环冷却的并联电抗器不低于1.1米／秒。 （二）装设差动保护或电流速断保护 大容量并联电抗器装设差动保护，小容量若灵敏度满足要求时可装设电流速断保护，以防御并联电抗器内部及其引出线的相间和单相接他短路。在可能出现的最大不平衡电流下，保护装置不应该误动作．并联电抗器装设过电流保护作为差动保护的后备，保护装置带时限动作于跳闸。 （三）装设过负荷保护，以防御电源电压升高和引起并联电抗器的过负荷。保护装置带时限动作后作用于信号。来源:输配电设备网
CKSC-90/10-6高压串联电抗器产品技术参数1依据标准：JB/T5346-1998 2电抗器型号：CKSC-90/10-6% 3额定容量：90kVar 4相数：三相 5频率：50HZ 6系统额定电压：10KV 7配套电容器额定电压:11/√3 8电抗器额定端电压:381V 9额定电抗率:6% 10额定电流：78.7A 11最大工作电流:106A 12噪声:45dBA 13最大工作电流时的温升:80K 14绝缘水平:LI75AC42 15绝缘材料耐热等级:F级 16冷却方式：AN 17使用条件：户内 18海拔高度:2000m 19环境温度:-25℃--40℃ 20外形尺寸:970L*500W*1007H 21安装孔尺寸：550A*400B
22铁芯尺寸: 794L*110W*970H 22单位：mm 23电抗器重量：530KG 24电抗器材质: 采用优质铜线绕制 25 配套电容器额定容量:1500kvar 26电抗值:4.84Ω 电抗器作用： 该产品与并联电抗器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。 结构特点 1. 该电抗器分为三相和单相两种，均为环氧浇注式。 2. 铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。 3. 线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。
产品名称：低压串联电抗器型号及功能原理图 产品描述：低压串联电抗器电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化等一系列工艺流程后，使电抗器线圈和铁芯牢固成一体，大大减小了运行时的温升及噪声，有效的提高了电抗器品质因数及减少谐波的效果。 产品细节 低压串联电抗器 一、型号含义 二、用途 低压串联电抗器工作时，电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容器的损坏和功率因数的降低，为此需要在电容器的前端加装串联电抗器，用于抑制和吸收谐波、保护电容器，避免谐波电压、电流及冲击电压、电流的影响，改善电能质量提高系统功率因数，延长电容器的使用寿命。 三、结构特点 1.该电抗器分为三相和单相两种，均为铁心干式。 2.铁芯采用优质低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。 3.线圈采用F级漆包扁线绕制，排列紧密且均匀，外表不包绝缘层，且具有极佳的美感和较好的散热性。 4.电抗器的线圈和铁芯组装成一体后经过预烘、真空浸漆、热烘固化等一系列工艺流程后，使电抗器线圈和铁芯牢固成一体，大大减小了运行时的温升及噪声，
有效的提高了电抗器品质因数及减少谐波的效果。 5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。 6.电抗器外形尺寸参考标准柜体尺寸设计，具有体积小，接线方便、外观美等优点。 四、低压串联电抗器使用条件 1. 海拔高度不超过2000米。 2. 运行环境温度-25℃～＋45℃，相对湿度不超过90％。 3. 周围无有害气体，无易燃易爆物品。 4. 周围环境应有良好的通风条件。 五、性能及技术参数 1. 可用于电容电压为：0.4kV、0.45kV、0.48kV、0.525kV、0.66kV、0.69kV、 1.14KV。 2. 电抗率为：1%、4.5%、5%、6%、7%、12%、14% 3. 绝缘等级：F级，电抗器噪声：≤45dB 4. 过载能力：≤1.35倍下连续运行 5. 三相电抗器的任意两项电抗值之差不大于±5%。 六、接线方式 七、技术参数 型号配套电容 （kvar） 电抗器容量 （kvar） 系统电压 （kV） 额定电流 （A） 电抗率 （%） 阻抗 （Ω） 电感 （mL） CKSG-1/0.48-5 20 1 0.48 24 5 0.579 1.844 CKSG-1.25/0.48- 5 25 1.25 30 0.463 1.475 CKSG-1.5/0.48-5 30 1.5 36 0.386 1.229 CKSG-2/0.48-5 40 2 48.11 0.288 0.917 CKSG-2.50.48-5 50 2.5 60.14 0.230 0.732 CKSG-3/0.48-5 60 3 72.17 0.192 0.611 CKSG-1.2/0.48-6 20 1.2 24 6 0.694 2.210 CKSG-1.5/0.48-6 25 1.5 30 0.556 1.770 CKSG-1.8/0.48-6 30 1.8 36 0.463 1.475 CKSG-2.4/0.48-6 40 2.4 48.11 0.346 1.101 CKSG-3/0.48-6 50 3 60.14 0.276 0.879 CKSG-3.6/0.48-6 60 3.6 72.17 0.230 0.732
1000kV特高压并联电抗器研制 宓传龙，汪德华，陈荣 （西安西电变压器有限责任公司） 摘要：特高压输电线路用1000kV并联电抗器具有目前国际上电压等级更高和容量特大的特点，本文结合特高压工程的技术要求，对研制1000kV电抗器的核心技术，包括主纵绝缘结构，漏磁场分析，消除局部过热，降低振动和噪声，温升计算和机械强度校核等方面进行了计算分析和阐述。 关键词：特高压；并联电抗器 1 引言 并联电抗器是高电压、远距离交流输电网络中不可缺少的重要设备，用来补偿长线上的充电电流，消弱电容效应，限制系统工频电压升高和操作过电压，消除同步发电机带空载长线时产生的自励磁现象。 特高压输电线路的充电功率大，就单位长度输电线路而言，它的充电功率约是500kV输电线路的4~5倍，需要特高压并联电抗器进行无功补偿。晋东南－南阳－荆门特高压试验示范工程线路无功补偿度达到100％，其中晋东南站3×320Mvar,南阳6×240Mvar,荆门3×200Mvar。320Mvar并联电抗器是特高压试验示范工程中的关键设备之一，前所未有的电压等级和特大容量，使研制面临巨大的困难。为此，开展特高压并联电抗器关键技术的研究，成为特高压试验示范工程建设的核心工作之一和重中之重。本文就特高压并联电抗器研制中的关键技术作简要的介绍。 2 1000kV电抗器主要技术参数 1）型式：户外、单相、油浸、间隙-铁芯 2）冷却方式：ONAF 3）额定电压：1100/3kV 4）额定频率：50Hz 5）额定容量：A型 320Mvar，B型 240Mvar，C型 200Mvar。 6）绝缘水平 首端：ACSD：1100kV 5min BIL：2250kV CI：2400kV SI：1800kV 7）饱和特性：在0~140%额定电压时伏安特性为线性。对应于1.4倍和1.7倍额定电压的连线平均斜率不得小于非饱和区域磁化曲线斜率的50%。磁路完全饱和时，电抗器最终饱和电感值应为不小于额定电压下电感值的40%。 8）振动：在最高工作电压运行时 箱壁：≤50μm (峰值－峰值) 基座：≤20μm (峰值－峰值) 9）局部放电量：在规定的试验电压下绕组局部放电量小于100pC。 10）噪声水平：在2m处的应不大于75dB(A)。 3 核心技术研究 3.1 主、纵绝缘结构研究 满足运输要求是超大容量并联电抗器设计选择结构型式的重要条件，多柱串联和多柱并联都会使并联电抗器的绝缘结构更加复杂。在进行绝缘结构设计时，首先对各种试验电压作用下，电抗器绕组对地、线饼之间、线匝之间的电位分布和电场强度，以及出线装置的绝缘强度等进行计算和分析，并与同类产品进行比较、校核和验证，确保主、纵绝缘结构设计的合理性和可靠性。 1）主绝缘结构 试验示范工程用三种容量电抗器均采用两柱线圈串联，中部进线的结构，线圈中部和端部均处于高电场区域，给绝缘设计增加了很大难度。利用有限元程序对线圈电场进行计算和分析是必要的，确定主绝缘相关尺寸，利用纸筒合理分割油隙，配置符合电场等位线形状的角环，并放置在最佳的位置上。经过反复校核、分析和调整，消除电场集中，均化不均匀电场，提高主绝缘结构的电气强度和可靠性。主绝缘结构见图1。 由油和纸板构成的主绝缘结构，油隙的耐电强度决定了整个主绝缘结构的可靠性，尤其是线圈端部和线圈表面第一油隙的耐电强度是设计的重点，也是优化的重点。
并联电容器用串联电抗器设计选择标准 CECS32-91 主编单位：能源部西南电力设计院 河北省电力工业局 批准单位：中国工程建设标准化协会 批准日期：1991年12月27日 第一章总则 第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。 第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。 第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。 第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。 第二章环境条件 第2.0.1条电抗器的基本使用条件： 一、安装场所：户外或户内； 二、环境温度：－40℃～+40℃； －25℃～+45℃； 三、海拔：不超过1000m； 四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%； 五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g； 六、户外式最大风速为35m/s；
七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。对于重污秽地区可以取3.5cm/KV。 第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施： 一、向制造厂提出补充要求，制造符合当地环境条件的产品； 二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。 第三章技术参数选择 第一节电抗率的选择 第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。 第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。 第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。 第3.1.4条在电力系统谐波电压较大时，应由非线性用电设备所属单位负责采取限制谐波的措施，在采用交流滤波电容器装置时，电抗器应按滤波电抗器的要求选择。 第二节额定值 第3.2.1条电抗器的基本额定参数，应选择下列规定值： 一、额定频率：50Hz； 二、相数：1Φ或3Φ； 三、系统额定电压：6KV，10KV，35KV，63KV； 四、额定电抗率（K）：0.1%～1%，4.5%～6%，12%～13%。 第3.2.2条电抗器的额定电流应和与其串联组合的电容器或电容器组的额定电流相等。 第3.2.3条电抗器的额定端电压应等于与其串联组合的一相电容器额定电压的K倍，其值见表3.2.3。 第3.2.4条电抗器的额定容量，应等于与其串联组合的电容器或电容器组额定容量的K 倍。 第三节主要技术性能
