螺纹紧固件键
销
滚动轴承弹簧
齿轮
标准件:
结构形式、尺寸大小、表面质量、表示方法均已标准化的零(部)件。例如,螺纹紧固件、键、销、滚动轴承和弹簧等。标准件使用广泛,并有专业厂生产。
常用件:
某些部分的结构形状和尺寸已有统一标准,在制图中有规定画法的零件,如齿轮、花键、焊接件等。
螺纹紧固件螺纹紧固件的种类及用途螺纹紧固件的标记
螺纹紧固件的画法
螺纹紧固件连接的画法
常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。
螺纹紧固件的种类及用途
六角头螺栓双头螺柱开槽沉头螺钉
开槽圆柱头螺钉内六角圆柱头螺钉紧定螺钉
六角螺母六角开槽螺母圆螺母
平垫圈弹簧垫圈圆螺母用止动垫圈
螺栓
、螺柱和螺钉都是在圆柱表面上制出螺纹,起到连接其他零件的作用。
螺栓一般用于被连接件钻成通孔的情况。
螺栓
螺栓连接演示
点击播放
螺柱
用于被连接零件之一较厚或不允许钻成通孔的情况。
螺柱
螺柱连接演示
点击播放
用于不经常拆卸和受力较小的连接中,按用途可分为
连接螺钉和紧定螺钉
。
螺钉
连接螺钉
螺钉连接演示
点击播放
紧定螺钉
起定位、固定的作用。
螺母是和螺栓、螺柱等一起进行连接的。
垫圈一般放在螺母下面,可避免旋紧螺母时损伤被连接零件。弹簧垫圈可防止螺母松动脱落。
螺栓
螺纹紧固件的标记有完整标记和简化标记两种。
螺纹紧固件标记示例
图
例
名称及标准编号
标记示例
六角头螺栓GB/T 5782—2000
螺纹规格d =M 12、公称长度l =80mm 、性能等级为常用的8.8级、表面氧化、产品等级为A 级的六角头螺栓:
完整标记:螺栓GB/T 5782—2000-M 12×80-8.8-A -O
简化标记:
螺栓GB/T 5782M 12×80(常用的性能等级在简化标记中省略,以下同)
螺纹紧固件的标记
图例
名称及标准编号标记示例
双头螺柱GB/T 898—1988 (b m=1.25d )
螺纹规格d =M 12、公称长度l =60mm 、性能等级为常用的4.8级、不经表面处理、b m =1.25d 、两端均为粗牙普通螺纹的B 型双头螺柱:
完整标记:螺柱GB/T 898—1988-M 12×60-B -4.8
简化标记:螺柱GB/T 898M 12×60当螺柱为A 型时,应将螺柱规格大小写成“AM 12×60”
开槽圆柱头
螺钉GB/T 65—2000
螺纹规格d =M 10、公称长度l =60mm 、性能等级为常用的4.8级、不经表面处理、产品等级为A 级的开槽圆柱头螺钉:
完整标记:螺钉GB/T 65—2000-M 10×60-4.8-A
简化标记:螺钉GB/T 65M 10×60
图例
名称及标准编号标记示例
开槽长圆柱端紧定螺钉GB/T 75—1985
螺纹规格d =M 5、公称长度l =12mm 、性能等级为常用的14H 级、表面氧化的开槽长圆柱端紧定螺钉:
完整标记:螺钉GB/T 75—1985-M 5×12-14H -O 简化标记:
螺钉GB/T 75M 5×12
1型六角螺母GB/T 6170—2000
螺纹规格D =M 16、性能等级为常用的8级、不经表面处理、产品等级为A 级的1型六角螺母:完整标记:螺母GB/T 6170—2000-M 16-8-A 简化标记:
螺母GB/T 6170M 16
图例
名称及标准编号
标记示例
平垫圈GB/T 97.1—2002
标准系列、规格为10mm 、性能等级为常用的200HV 级、表面氧化、产品等级为A 级的平垫圈:
完整标记:垫圈GB/T 97.1—2002-10-200HV -A -O
简化标记:垫圈GB/T 97.110(从标准中查得,该垫圈内径d 1为φ10.5mm )
标准型弹簧垫圈GB/T 93—1987
规格为16mm 、材料为65Mn 、表面氧化的标准型弹簧垫圈:完整标记:
垫圈GB/T 93—1987-16-65Mn-O 简化标记:垫圈GB/T 9316
(从标准中查得,该垫圈的d 最小为Φ16.2mm )
螺纹紧固件的画法
1.查表法按国家标准规定的数据画图。
螺母查表画法2.比例画法
将螺纹紧固件各部分的尺寸(公称长度除外)都与规格d(或D)建立一定的比例关系,并按此比例画图称为比例画法。工程实践中常用比例画法。
比例画法名称
螺栓
班级__________ 姓名__________ 分数 机械制图第六章测试题(标准件和常用件) 一、填空题(40分) 1、螺纹的五要素:______________________________________________(5分) 2、牙型符合标准、而直径或螺距不符合标准的称为_________________________(2分) 3、螺纹按用途不同可分为:_________________________、________________________(3分) 4、各种管螺纹的公称直径只是_________其数值与管子孔径________而不是管螺纹的_______(3分) 5、一螺柱(GB/T898)M16×55旋入端材料为铸铁、旋入端bm=_______mm攻丝前应选用多大的_____钻头、钻孔深度应为________mm(6分) 6、齿距P__________模数m =_______________(4分) 7、模数越大,轮齿就________(A愈大B愈小)(1分) 8、键的种类很多,常用的有_________________ 、____________________、_____________等(3分) 9、常用的销有_____________、_______________、_____________(3分) 10、轴在传递动力时、当它主要承受径向载荷时、应选用____________ 轴承、如__________________当它同时承受径向载荷和轴向载荷时、应选用_________________轴承、如_______________轴承(6分) 11、内径代号为02、轴承内径为___________mm(1分) 12、圆柱螺旋弹簧根据用途可分为_____________弹簧_____________弹簧____________弹簧(3分) 二、问答(16分) (1)解释Tr50×14(P7)LH-8e-L所代表的含义(10分) 表示公称直径:____________、____________________、________________、______________、_____________的____________、____________的__________________。 (2) 6 2 1 2 (6分 三改错(每题5分,共20分) (1) (2) (3) (4)

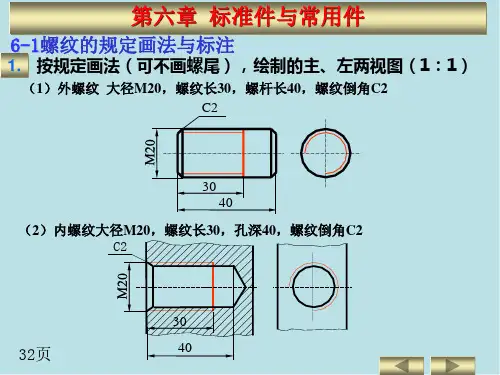

第六章标准件与常用件 第一节螺纹 [教学目的] 1.了解螺纹的基本参数和测绘方法 2.熟练掌握螺纹的画法规定 3.掌握螺纹标注的规定和标记的含义 [教学重点] 螺纹规定画法、标记含义和标注方法 [教学难点] 理解螺纹标记中各符号、代号的含义 [教学内容] 一、螺纹的定义: 螺纹是指在圆柱或圆锥表面上,沿着螺旋线所形成的具有相同剖面的连续凸起,一般将其称为牙。 在圆柱或圆锥外表面上形成的螺纹称为外螺纹。 在圆柱或圆锥内表面上形成的螺纹称为内螺纹。 二、螺纹的形成: 它是根据螺旋线原理加工而成的。它取决于车刀刃的形状。 三、螺纹的要素 螺纹的要素有:牙型、直径、螺距、线数和旋向。 当内、外螺纹连接时,上述五要素必须相同。 1.牙型: 定义:在通过螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。 螺纹牙型不同,用途不同: 普通螺纹M:牙型为60°的三角形,用于连接零件
管螺纹G:牙型为55°,用于连接管道 梯形螺纹Tr:牙型为等腰三角形,传递动力 锯齿形螺纹B:牙型为非等腰三角形腰三角形,用于单方向传递动力. 2.直径 螺纹直径有大径、中径和小径,螺纹的公称直径为大径。 外螺纹大径用d表示,内螺纹大径用D表示。 螺纹顶径:外螺纹的大径、内螺纹的小径。 3.线数n 螺纹有单线和多线之分,以其尾部线头个数区分。 4.螺距P和导程S: 螺距:相邻两牙在中径线上对应两点间的轴向距离 导程:在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离 S=nP 5.旋向 左旋:逆时针旋转时旋入的螺纹 右旋:顺时针旋转时旋入的螺纹 判定方法:将螺纹轴线垂直放置,螺纹的可见部分右高左低为右旋螺纹;反之为左旋螺纹。 螺纹要素的含义: 牙型:是选择刀具几何形状的依据 外径:表示螺纹制在多大的圆柱表面上(外螺纹大径) 内径:决定切削深度(外螺纹小径) 螺距(或导程):供调配机床齿轮之用
第六章标准件与常见件 第一节螺纹 [教学目的]1.了解螺纹的基本参数和测绘方法 2. 熟练掌握螺纹的画法规定 3. 掌握螺纹标注的规定和标记的含义 [教学重点]螺纹规定画法、标记含义和标注方法 [教学难点]理解螺纹标记中各符号、代号的含义 [教学内容] 一、螺纹的定义: 螺纹是指在圆柱或圆锥表面上, 沿着螺旋线所形成的具有相同剖面的连续凸起, 一般将其称为牙。 在圆柱或圆锥外表面上形成的螺纹称为外螺纹。 在圆柱或圆锥内表面上形成的螺纹称为内螺纹。 二、螺纹的形成: 它是根据螺旋线原理加工而成的。它取决于车刀刃的形状。 三、螺纹的要素 螺纹的要素有: 牙型、直径、螺距、线数和旋向。 当内、外螺纹连接时, 上述五要素必须相同。 1. 牙型: 定义: 在经过螺纹轴线的剖面上, 螺纹的轮廓形状称为牙型。
螺纹牙型不同, 用途不同: 普通螺纹M: 牙型为60°的三角形,用于连接零件 管螺纹G:牙型为55° ,用于连接管道 梯形螺纹Tr:牙型为等腰三角形,传递动力 锯齿形螺纹B:牙型为非等腰三角形腰三角形,用于单方向传递动力. 2. 直径 螺纹直径有大径、中径和小径, 螺纹的公称直径为大径。 外螺纹大径用d表示,内螺纹大径用D表示。 螺纹顶径: 外螺纹的大径、内螺纹的小径。 3. 线数n 螺纹有单线和多线之分, 以其尾部线头个数区分。 4. 螺距P 和导程S: 螺距: 相邻两牙在中径线上对应两点间的轴向距离 导程: 在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离S=nP 5. 旋向 左旋: 逆时针旋转时旋入的螺纹 右旋: 顺时针旋转时旋入的螺纹 判定方法: 将螺纹轴线垂直放置, 螺纹的可见部分右高左低为右旋螺纹; 反之为左旋螺纹。 螺纹要素的含义:

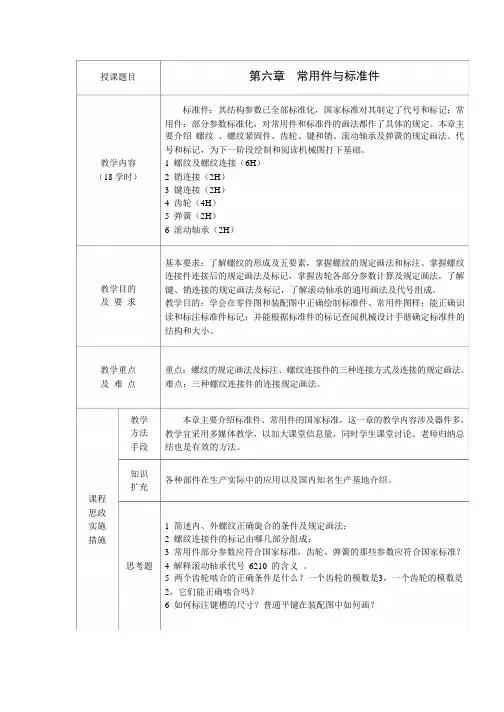

第六章标准件与常用件 一、本章重点: 1.内、外螺纹的规定画法及内外螺纹旋合的画法; 2.螺纹的代号含义及标注; 3.单个圆柱齿轮的画法和两圆柱齿轮啮合的画法 4.键、滚动轴承、弹簧的画法。 二、本章难点: 1.螺栓、双头螺柱、螺钉的连接画法; 2.圆柱齿轮啮合的画法; 3.普通平键的连接画法; 三、本章要求: 通过本章的学习,要掌握各种螺纹连接件的画法、单个圆柱齿轮和两圆柱齿轮啮合的画法、普通平键的连接画法、轴承的画法和弹簧的画法。 四、本章内容: 标准件:用量很大的零件如:螺栓、螺母、螺钉、垫圈、键等,为了便于成批或大量生产,国家有关部门对这类零件的结构和尺寸等都作了规定,成为标准化、系列化的零件。 常用件:如同标准件一样,它们只是结构和尺寸虽没有完全标准化,但它们用量大,结构典型,并有标准参数,如:齿轮、弹簧等。 §6—1 螺纹及螺纹紧固件 一、螺纹 1.螺纹的形成和结构 (1)螺纹的形成:圆柱面上一点绕圆柱的轴线作等速旋转运动的同时又沿一条直线作等速直线运动,这复合运动的轨迹就是螺旋线。 (2)螺纹的结构:螺纹的凸起部分称为牙顶,沟槽部分称为牙底。为了螺纹在安装时,防止端部损坏,在螺纹的起始处加工成锥形的倒角或球形的倒圆。在螺纹的结束处有收尾或退刀槽。 2.螺纹的结构要素 (1)牙型:由三角形。梯形、锯齿形和方形等。
