6
电路连接练习1.
（2
1
3.根据要求将各题中的实物连接起来
（1）图1中灯泡L1和L2串联，开关控制两灯的通断电。
（2）图2中灯泡L1和L2并联，开关同时控制两灯的通断电
4.图3灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2
6
5.下图中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，开关S 2只控制灯泡L 2
6.图中三个灯泡并联，S
是总开关，S 1只控制灯泡L 1，开关S 2只控制灯泡L 2
7.图中两灯并联S 是总开关，S 1只控制灯泡L 1，将所缺导线补上
S
S 1
6
--
8.
灯泡L1和L2并联，开关S是总开关，开关S1只控制灯泡L1开关S2只控制灯泡L2 9.两灯泡并列，开关S是总开关，电流表测通过L1和L2的总电流
6
2
10.图中两灯泡并联，开关S 是总开关，电流表只测通过L1的电流
11.图中两灯泡并列，开关S 是总开关，电流表A 1只测通过L 1的电流，A 2只测通过L 2的电流
12.图中两灯泡并联，S 是总开关，滑动变阻器只控制L 2
--
6
初二科学电路图专题练习 1．用一只开关可以同时控制两盏灯，则这两盏灯() A．一定是串联B．一定是并联C．可以串联也可以并联D．不能这样连接 2.以下电路正确的是() 3．如图四个电路图中，与实物图对应的是() 4．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是() A．电路出现了短路B．电路出现了断路C．用电器太多D．供电电压偏低了 5．使用电池时，不允许用导线把连接起来，造成短路，干电池对电路供电的时候，它把储蓄的能转化为能。 6.在右图的电路中，要使电铃响，应闭合的开关是（） A．S1S2B．S2S3C．S1S3D．S1S2S3 7．根据左下图的电路图连接的实物电路正确的是（） 8．教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是联。学校的总开关若断开，教室里的灯会全部熄灭，可见总开关是接在路上的 9、电路由________、________、_______和________等元件组成。处处连通的电路叫做______路， _______路时电路中没有电流。电路的两种基本连接方法是_____联和_____联 10．金属外壳的手电筒里的干电池是电路中的______，小灯泡是电路的______，按钮是电路的______，手电筒的外壳相当于电路的_____ 作图题（注意：画图请用铅笔） 1、请根据右图的实物图，在左侧边框内画出相应的电路图 2、根据实物图，画出相应的电路图． 3、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉) 4、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 5、根据题目中的要求，先再虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路， 要求：使开关同时控制两盏灯。 6、图7为一个用两节干电池供电的电路图。小明在实物图上接线，如图8所示（以铅笔画线代替导线）。图中有两处画错了。请对照下面的叙述改正。 (1)电源接法错了。 (2)接线要连在接线柱上，不应接在闸刀上。 7．把图1中各电路元件接成串联电路。2．把图2中各电路元件接成并联电路（电键接在干路上）。8．把图3中各电路元件接成串联电路。 根据图4的实物接线图，做以下题目。 (1)两小灯泡是______联。 (2)标出通过小灯泡的电流方向。 (3)画出电路图。 实验题 1 某同学做两小灯泡串联、一只电键起控制的
电路图画法专题 、根据电路图连接实物图 ffif 鱼,囲 L1 S 1 、根据实物图，画出相应的电路图 L2 S5图石图 T
三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 1、 图1中灯泡L i 和L 2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、 图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、 图3中灯泡L i 和L 2并联，开关S i 同时控制两灯，开关 S 2只控制灯泡L 2。在虚框内画出电路图并连接实物图。 4、 图4中灯泡L i 和L 2并联，S 是总开关，S i 只控制灯泡L i , S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 6、在图I4中灯泡Li 和L2并联，S 是总开关， Si 只控制灯泡Li ， S2只控制灯泡L2。并画出电路图。 [ ----------------- ： 凤 男 J , -- | 疸压酉晶 I I ■ I I ! I I ! A f i i ! Ch 1 7、图7、图8、图9、图IO 、图II 、图I2中两灯并联，S 是总开关，S i 只控制灯泡L i ,请画出电路图，并将所缺的导 线补上。 09 L. I___________ z N 膽 图 3 5、图5中灯泡L i 和L 2并联，S 是总开关, S i 只控制灯泡L i ，S 2只控制灯泡 L 2。虚框内画出电路图连接实物图。
图12 厶 8图6中三个灯泡并联，S是总开关，S i只控制灯泡L i , S2只控制灯泡 9、在图i3中只接通开关S时，两灯都亮，同时接通S和S i时，L i亮, L2。画出电路图、并连接实物 图。 L2不亮。并画出电路图 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干?试按下列要求将各有关电 路填入下图所示电路中的适当位置. (1) 按下开关S2、S3时，电路中有一盏灯亮，同时电铃响； (2) 按下开关S i、S2时，电路中任何一盏灯都不亮； (3) 按下开关S i、S3时，电路中两盏灯均亮. 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将 各符号填入下图的电路图中适当位置. (i)按下开关时，电路中绿灯亮，电铃响. ⑵按下开关时，电路中灯不亮，电铃不响. (3)按下开关时，红灯亮. 3、一商品库，后门进货，前门取货.现有红、绿两只灯泡和一个电铃装在 木板上，另有一个电池组、两个开关(如图)，还有若干条导线.利些材料，请你为 仓库值班人员设计一个电路：电铃响同时红灯亮， 取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按关?画出你所设计 的电路图，并按电路图将图中的元件用笔画线线连接起来. 4、根据要求将下图中元件连成电路图. (1) (甲)图灯 (2) (乙)图灯 5 3] S 3器 L1、L2串 联， L i、L2并联, (各元件位置不动) 电流表测串联电路的电流强度. 电流表测灯L i的电流强度，开关控制两 作 用 表 块 这 示 开 导 盏灯. (3)(丙)图灯 制L i,电流表测L2的电流 L i、L2并联, 关控 强度 -T-T卜
八年级科学电路图专题练习 1、请根据右图的实物图，在左侧边框内画出相应的电路图 2、根据实物图，画出相应的电路图． 3.按照实物图作出电路图 4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。
6.按照右上图(a) 所示的电路图将图(b)中的实物 连接起来。 7、如图7所示，按电路图用笔画线作导线，将元件连接起来. 8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组 9、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将下图中的电器元件连成电路。要求：灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 S 2 L 1 L 2 S 1 S
11.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。 12.要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图 13①将两个灯泡串联起来 ②.将两个灯泡并联起来 14. 根据电路图连接实物图 15.按照实物图作出电路图
练习1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。 2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。 3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。 4、图4中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 5、请在图19中标出电池的正、负极和电路中的电流方向。 6、用线条代替导线，将图20中的电器元件连成电路。 要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组 7．在图1所示的电路中，当开关S 2、S 3闭合，S 1断开时，灯L 1、L 2是______联， 当S 2、S 3断开，S 1闭合时，L 1、L 2是______联。当S 2断开，S 1、S 3闭合时，灯______ 亮，当S 1、S 2闭合时，会发生______ 8．如图所示的电路，若使灯L 1、L 2串联，则应闭合开关______，断开开关_______； 若使灯L 1、L 2并联，则应闭合开关_______，断开开关________；如闭合开关S 1、 S 2断开S 3，则灯______亮，灯______不亮；如闭合S 2 、S 3，则会出现_______现象。 1.下列装置或器材中，不属于用电器的是（ ） （A ）小灯泡 （B ）发电机 （C ）洗衣机 （D ）电动机 L 1 L 2 图 1 L 1 L 2 图 2 L 1 L 2 S 1 图 3 S 2 S 2 L 1 L 2 S 1 图 4 S
1、已知I1=0.017A，I2=25mA，I3=1.8×104，则I1、I 2、I3的大小关系是__________________． 2、甲、乙两同学使用0.6A和3A两个量程的电流表测电路中的电流，经试触后判断应选用0～3A这一量程，但该量程刻度盘已模糊不清无法辨认，而0～0.6A 的刻度盘却很清晰，将电流表按所选量程正确接入电路后，指针正好指在0～0.6A刻度盘上的0.44A处，由此判断通过电流表的实际电流为_______A． 3、如下图所示的电路中，闭合开关S 1和S 2 ，电流表 的示数是0.32A，的示数是0.56A，则的示数是 ______A，的示数是______A． 4、用测电笔辨别火线和零线时，用手接触笔尾的 _______，笔尖接触电线的金属丝，如果氖管发光，表明接触的是_______；如果氖管不发光，表明接触的是_______． 1、在通常情况下，下列物质或物体中，不容易导电的是( )． A．塑料 B．金属 C．大地 D．食盐水 2、获得持续电流的条件是( )． A．有大量的自由电子 B．有电源，并且是闭合电路 C．有电源 D．有用电器 3、电路中有两盏电灯，其中一盏坏了，另一盏仍然在发光，这个电路中两盏电灯( )． A．一定串联 B．一定并联 C．并联、串联都可以 D．可能串联 4、一个开关可以同时控制两盏电灯，则这两盏电灯( )． A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断 5、关于电流表的使用方法，下列说法错误的是( )． A．电流表应与用电器是串联关系 B．电压表应与用电器是并联关系 C．让电流从电流表的“+”接线柱流入，从“-”接线柱流出 D．电流表可以不经过用电器而直接接在电源的两极上 6、一个学生使用电流表时，本应使用“+”和“3”两接线柱，但他误将“+”和“0.6”两接线柱接入电路，而电流仍从“+”流入，从“0.6”流出电流表，这样做的结果是( )． A．指针偏转的角度很小 B．指针不偏转 C．指针反向偏转 D．指针偏转角度很大，可能烧坏电流表
第四章第一节 电路图专题练习 班级 姓名 学号 1.下列装置或器材中，不属于用电器的是（ ） （A ）小灯泡 （B ）发电机 （C ）洗衣机 （D ）电动机 2.在下列几个电路图中，电路连接正确的是（ ） 3.某工厂的车间里用一只开关控制三盏日光灯，三盏灯同时亮，同时灭，当其中一盏灯坏了后，其余二盏灯还能正常发光，则三盏灯的连接方式是（ ） （A ）串联 （B ）可以是串联，也可以是并联 （C ）并联 （D ）不能是串联，也不能是并联 4.下图所示的四个电路中，开关能使L 1、L 2两盏灯同时发光和熄灭的是（ ） 甲 乙 丙 丁 （A ）甲、丁 （B ）乙、丁 （C ）甲、丁 （D ）丙、丁 5.如图所示的电路，闭合开关S 时，会发生的现象是（ ） （A ）两灯都发光 （B ）灯L 2亮，灯L 1不亮 （C ）灯L 1、L 2的灯丝都会烧坏 （D ）两灯都不亮，电源会烧坏 6.在下图中属于并联电路的是（ ） 7.用一个开关同时控制两个灯的发光，则两盏电灯在电路中（ ） （A ）两盏灯一定要串联 （B ）两灯只有并联才能实现 （C ）可以是并联，也可以是串联 （D ）两灯不可能是并联的 8.在串联电路中有以下一些说法，其中正确的是（ ） ①电流无支路；②电路有支路；③电路中的用电器为灯泡时，一盏电灯灭，其余灯泡也不发光；④电路中的用电器为灯泡时，一盏电灯灭，其余灯泡照常发光；⑤控制电第4题 L 1 L 2 第7题 第8题
路需要两个开关。 （A）①③（B）②③⑤（C）②④（D）①④9. 在串联电路中，开关的作用是，开关接入电路中不同的位置,其作用是(填“相同”或“不同”)；在并联电路中，接在干路中开关的作用是，支路中开关的作用是。 10.教室里6盏照明用的日光灯，一个开关控制两个灯，开关和这些灯是联的； 这两盏灯是联的；教室里的6盏灯是联的。 11.请按下图所示的电路连接情况，在方框内画出对应的电路图 12.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1， 让S2控制L2，S3接在干路上。并在右边画出它的电路图。 13.图中的电路连接有错误，如果 错误不纠正，则当开关闭合时 会出现什么现象呢？ 你能试着把这个错误电路改正 过来吗？ 试在方框中画出改正后的电 路图，并指出这个电路的连 接方式： 14.某传达室需要在前后门都装上开关。 前门来人按开关时，要求传达室电铃响， 同时红灯亮；后门来人按开关时，传达 室电铃响，同时绿灯亮。请按需要设计 电路图。并把实物连接成电路。 A B C D a b 红绿 前门 后门第13题 S1 S2 S3 第14题 第15题
第四章第一节电路图 知识点： 一、电路的组成和作用： 1.组成：把、、、用连接起来组成的电流的路径叫做电路。 2.各部分元件在电路中的作用： ①电源的作用：②导线的作用： ③用电器的作用：④开关的作用： 二、电路的通路、开路和短路 ①闭合电路（通路）：处处连通的电路叫通路。 ②开路（断路）：因某一处断开而使电路中没有电流的电路。 ③短路：a.电源短路：电路中没有用电器，直接用导线将电源正负极相连的电路； （短路是非常危险的，可能把电源烧坏，是不允许的。必须防止电源短路。） b.用电器短路：电流没有经过用电器而从导线经过的现象。 小结：通路、开路、短路三种状态下电流的大小比较： 三、电路元件和符号电路图 1、画出下列电路元件符号： 交叉相连导线：交叉不相连导线：电池：电池组：灯泡：开关：电阻：电铃：电动机：滑动变阻器：电压表：电流表： 2、电路图：用元件符号代替实物表示电路的图叫电路图。 ⑴画出图4－9实验电路图。并说明电路中的电流方向。 小结：提出画电路图应注意的问题元件位置安排要适当， 分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形， 有棱有角，导线横平竖直。 四、电路的两种基本连接方法是串联和并联： ①串联：把电路元件逐个顺次连接起来接入电路； ②并联：把电路元件的两端分别连接起来接入电路 五、画好电路图应注意的事项 (1)完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。 (2)规范地使用器件符号。 (3)合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。
(4)平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整。 六、连接电路时，需注意以下几点： ①要按照一定顺序连接；②各元件与导线间的连接要牢靠；③连接过程中，开关应处于断开状态；④连接电路时，一定要防止用导线把电源直接连接起来。 拓展：识别串、并联电路的方法： 1.识别串联电路的方法是： (1)从连接方式去识别：在串联电路中，整个电路只有一条电流的路径。 (2)从工作特点去识别：因串联电路只有一条电流路径，所以流过第一个用电器的电流，要全部流过第二个用电器，若第一个或第二个用电器出现问题，另一个用电器一定受到影响，也停止工作，即在串联电路中各用电器彼此互相影响。 (3)通过实验观察识别。只用一个电键就可以控制串联电路的各个用电器。 2. 并联电路的识别方法是： (1)从连接方式去识别：在并联电路中，用电器是并联在电路的两点间的，所以电流的路径不是一条，而是若干条(2)从工作特点去识别：因并联电路中电流的路径是若干条，每条路径都是一个独立的工作电路，各用电器彼此互不影响。 (3)通过实验观察去识别：电路中的开关不只是一个，其中有一个控制整个电路的所有用电器，其余的开关控制各自支路的用电器 同步练习： 1.下列装置或器材中，不属于用电器的是（ ） （A ）小灯泡 （B ）发电机 （C ）洗衣机 （D ）电动机 2.在下列几个电路图中，电路连接正确的是（ ） 3.某工厂的车间里用一只开关控制三盏日光灯，三盏灯同时亮，同时灭，当其中一盏灯坏了后，其余二盏灯还能正常发光，则三盏灯的连接方式是（ ） （A ）串联 （B ）可以是串联，也可以是并联（C ）并联 （D ）不能是串联，也不能是并联 4.下图所示的四个电路中，开关能使L 1、L 2两盏灯同时发光和熄灭的是（ ） 甲 乙 丙 丁 （A ）甲、丁 （B ）乙、丁 （C ）甲、丁 （D ）丙、丁 5.如图所示的电路，闭合开关S 时，会发生的现象是（ ） （A ）两灯都发光 （B ）灯L 2亮，灯L 1不亮 （C ）灯L 1、L 2的灯丝都会烧坏（D ）两灯都不亮，电源会烧坏 6.在下图中属于并联电路的是（ ） 7.用一个开关同时控制两个灯的发光，则两盏电灯在电路中（ ） （A ）两盏灯一定要串联B.两灯只有并联才能实现（C ）可以是并联，也可以是串联（D ）两灯不可能是并联的 第2题 L 1 L 2 第5题 第6题

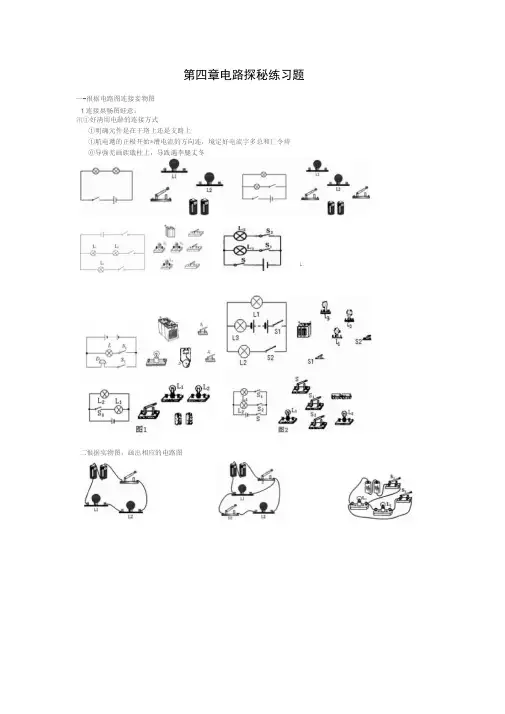

电路图画法专题练习一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点 ．．．．．．． ④导线要画在接线柱上，导线绝不能交叉 ．．．． 二、根据实物图，画出相应的电路图 三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连．接方式 ．．．来确定是串联还是并 ．．．立工作 ．．实现独 ．．．，根据用电器是否 联； 二是看开关的控制作用，确定开关 ．．的位置 ．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。
5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。 8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。画出电路图、并连接实物图。 9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。并画出电路图? 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干．试 按下列要求将各有关电路元件填入下图所示电路中的适当 位置． (1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响； (2)按下开关S1、S2时，电路中任何一盏灯都不亮； (3)按下开关S1、S3时，电路中两盏灯均亮． 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池 组及导线若干，按下列要求将各器件符号填入下图的 电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响． (3)按下开关时，红灯亮． 3、一商品库，后门进货，前门取货．现有红、
八年级科学电路图专题练习 1．用一只开关可以同时控制两盏灯，则这两盏灯( ) A．一定是串联B．一定是并联C．可以串联也可以并联D．不能这样连接 2．以下关于电流的说法正确的是( ) A．在电路中，电流从电源的正极流向负极 B．在金属导体中，电子的移动方向与电流方向相同 C．只有正电荷的定向移动，才能形成电流 D．只有自由电子的定向移动，才能形成电流 3．如图四个电路图中，与实物图对应的是( ) 4．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示， 这个故障的可能原因可以概括成一个，这个原因是( ) A．电路出现了短路B．电路出现了断路C．用电器太多D．供电电压偏低了 5．使用电池时，不允许用导线把连接起来，造成短路，干电池对电路供电的时候，它把储 蓄的能转化为能。 6．如右图所示的电路中，如果使L1，L2串联，应闭合开关， 断开开关，如果使L1，L2并联，就闭合开关，断开开关。 7．如右图电路中，①当S1，S2都断开时叫路；②当S1，S2都闭合时叫路；③当S1闭合，S2 断开时叫路；④当S1断开，S2闭合时叫____路； 8．教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是联。学校的总开关 若断开，教室里的灯会全部熄灭，可见总开关是接在路上的 9、电路由________、________、_______和________等元件组成。处处连通的电路叫做______ 路，_______路时电路中没有电流。电路的两种基本连接方法是_____联和_____联 S3 L1 L 2
10．金属外壳的手电筒里的干电池是电路中的______，小灯泡是电路的______，按钮是电路的______，手电筒的外壳相当于电路的_____ 11、学校实验室常用的电流表有______个接线柱，有______个量程， 当使用“－”“3”两个接线柱时，电流表的量程为______，它的刻 度每一大格表示______，每一小格表示______，若使用“－”和“0.6”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______。 12、被测电路的电流强度为1.5安，用图所示的电流表去测量，应接______和______两个接线柱，在图中表示出来，并在图中画出指针的位置。 13．家用的普通照明灯，正常发光时，通过灯丝的电流强度约为[ ] A．200μA B．200mAC．0.02AD．2A 作图题（注意：画图请用铅笔） 1、请根据右图的实物图，在左侧边框内画出相应的电路图 2、根据实物图，画出相应的电路图． 3、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)
电路和电路图练习 1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图 （1）（2）（3） 3.根据电路图连接实物图 （1）（2） 4、试指出下面电路有什么错误，并改正。 5、一个开关能够控制3个灯泡，试画出连接方式。
怎样识别电路图 正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。要过好识别电路这关，必须扫清知识、方法上的障碍。现将几个关键的问题提出来和大家一道探讨，以期抛砖引玉。 一、串、并联电路的概念及特点 人教版新教材八年级上册第106页是这样说的：“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”，原老教材第二册第57页也有类似的叙述。 我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。 二、串、并联电路的判断方法 1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。 2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。 3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。 4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。 5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结
电路图连接专题练习（A组） 1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向 2、根据电路图连接实物图，连接导线不能交叉
3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会 出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电 路图，并指出这个电路的连接方式： 4.根据以下要求，完成下图中的实物连接图。要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。并在右边画出它的电路图。 5.某传达室需要在前后门都装上开关。前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。请按需要设计电路图。并把实物连接成电路。 红 灯 绿灯 前门 后门 S 1 S 2 S 3 第14题 A B C D a b
- + S 3 S 2 S 1 E 2 E 1 B 组 1、请根据右图的实物图，在左侧边框内画出相应的电路图 2、根据实物图，画出相应的电路图． 3.按照实物图做出电路图 4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。 5.根据下图电路图，连接实物图。 L 1 L 2 S 1 S 2
6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。 7、如图7所示，按电路图用笔画线作导线，将元件连接起来. 8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组
根据实物画电路图和电路连接练习题 一?作图题（共17小题） 1?请你根据实物电路，画出电路图. 5 ?请根据如图1中的实物图在图2虚线框中画出电路图. 图1 图2 6 ?请在虚线框中画出图所示电路的电路图.
8.按照图1的电路图连接图2的实物. 10.如图甲所示的电路中，用电流表测通过L?的电流（约500mA ）.请用笔画线代替导线按电路图把图乙所示的实 物连接起来，连线不要交叉. 11 ?根据图甲所示的电路图，用笔画线代替导线，把图乙的实物连接成电路.（要求导线不能交叉） L （ 7 ?根据如图所示的实物连接图, 在虚线框中画出相应的电路图. 口口 图2 甲
用笔画线代替导线将将实物图补充连接成完整电路. 13.用笔画代替导线完成图中电路的实物连接.要求：两灯并联，开关控制整个电路，电流表测量通过Li 、L2的 总电流?导线不能交叉. 14?谙将图中的器材连接完整.要求：两灯串联，电压表只测Li 灯两端的电压. 图2 12 ?请根据所示电路图, Li
15.如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接.要求：小灯泡Li、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉.
16.在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯两端电压; ②闭合电键S,向a端移动滑动变阻器的滑片P,电压表示数变小. 17.在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上.补上后要求: ①电压表测滑动变阻器两端电压： ②闭合电键S,向右端移动滑动变阻器的滑片P,小灯变亮.
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持. 电路图画法专题 一、根据电路图连接实物图 二、根据实物图，画出相应的电路图 三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。 8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。画出电路图、并连接实物图。 9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。并画出电路图 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置． (1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响； (2)按下开关S1、S2时，电路中任何一盏灯都不亮； (3)按下开关S1、S3时，电路中两盏灯均亮． 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响． (3)按下开关时，红灯亮． 3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来． 4、根据要求将下图中元件连成电路图．(各元件位置不动) (1)(甲)图灯L1、L2串联，电流表测串联电路的电流强度． (2)(乙)图灯L1、L2并联，电流表测灯L1的电流强度，开关控制两盏灯． (3)(丙)图灯L1、L2并联，开关控制L1，电流表测L2的电流强度 1文档来源为:从网络收集整理.word版本可编辑.

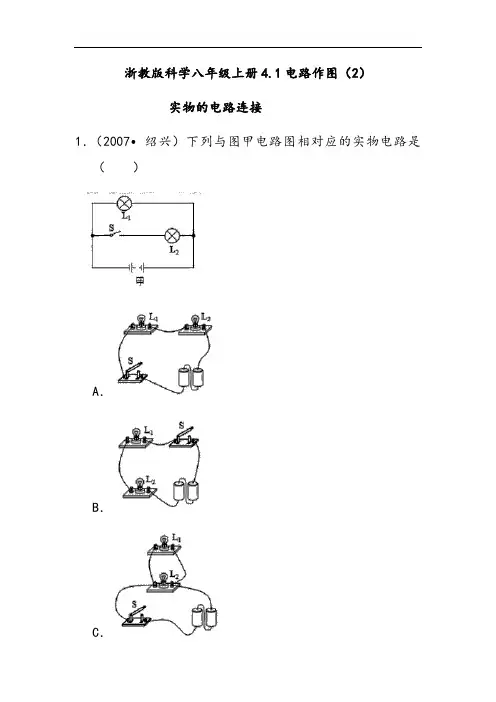

电流与电路解决三类问题 1、按电路图连接实物图 2、根据实物图画电路图 3、按要求连接实物图或画电路图 一、电路图与实物图互画
二、根据实物图画出电路图
三、按照要求连接电路 1、根据图所示，要求 L、L 并联，S 1控制L 1,s2控制 L2 , S 在干路，连线不要 交叉，请将图中元件连成电路 2、将下图中的电路元件按电路图连接成实物图 (要求导线不交叉) 3、根据图 11—18 所示，要求 L、L 并联，S 1控制L 1 ，S 2 控制L 2 ，S 在干路，连线 不要交叉，请将图中元件连成电路(
、 + + + 1 6 一、根据左边的实物图画出相应的电路图 1、 2、 2 3、 6、 4、 S S 2 1 L 1 L 5 5 4 3
二、根据左边的电路图将右图中的实物连接起来 1、 2、 3、 4 、 按要求连接实物图或画电路图 如图 1，滑动变阻器的滑片向左滑动时，灯泡变亮，并在中边画出对应的电路图。 L S 1 2 L S 2 S 1 L 2 L L 2 L 1 S 1 S 1 L 1 S 2 L 2 L 1 S 1 L 2 S 2
改过后的电路图 L S1 _ + L2 S2 2、 3、按左边的电路图连接图 3 的实物图。 A 4、将图 4 画成电路图，如在图中只改动一根导线 使电流表能直接测出两只小灯泡中的总电流，画出这根导线， 并把改过后的电路图画出来。 S L L 5、在图 5 上用笔画线表示导线把各电路元件按要求连接起来，要求：L 1 、L 2 并 联；用开关控制整个电路；电流表测L 1 的电流；用滑动变阻器改变通过 L 2 的电流大小且 滑片向左移动时灯 L 2 变亮。根据你的连接在右边方框内再画出相对应的电路图。 L2 L2 S2 S1
第4章电路探秘 一、选择题 1. 用绝缘细线分别悬挂甲和乙两个泡沫塑料小球，使两个小球带电后（球上标注的是所带电荷种类）。会出现的情形是图中的（） A. B. C. D. 【答案】C 【解析】 【详解】A. 图中两个塑料小球带异种电荷，异种电荷应该相互吸引，而图中两球相互排斥，故A错误； B. 图中两个塑料小球均带正电荷，同种电荷应该相互排斥，而图中两球相互吸引，故B错误； CD、图中两个塑料小球均带负电荷，同种电荷应该相互排斥，故C正确、D错误； 故选C. 2. 如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）
A. a和b B. c和d C. e和f D. g和h 【答案】D 【解析】 【详解】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作。A．导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作，故不符合题意； B．导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故不符合题意； C．导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故不符合题意； D．导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故符合题意。故选D。 3. 如图所示，下列说法正确的是 A. 电源的上端是正极 B. 金属导线中发生定向移动的电荷是正电荷 C. 灯泡发光说明电路中有电流 D. 灯泡发光时，电源将电能转化为化学能 【答案】C 【解析】 【详解】A. 电源的内部，自由电子向上运动，说明电流方向向下，所以电源的上端是负极；故A错误； B. 金属导线中发生定向移动的电荷是负电荷，故B错误； C. 灯泡发光说明电路中有电流，故C正确； D. 灯泡发光时，电源将电能转化为光能和热能，故D错误。 故选C.
电路图画法专题练习 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．． ④导线要画在接线柱上，导线绝不能交叉．．．． 二、根据实物图，画出相应的电路图
三、根据要求设计出电路图，并用笔画线代替导线， 将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连．接方式 ．．．，根据用电器是否 ．．实现独 ．．． 立工作 ．．．来确定是串联还是并联； 二是看开关的控制作用，确定开关 ．．的位置 ．．．。开关 可和用电器串联，也可和用电器并联。与用电器串联 时开关闭合用电器工作，断开不工作，而与用电器并 联时是开关闭合用电器不工作（被开关短路），断开 工作。 1、图1中灯泡L1和L2串联，开关控制两灯的通、 断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L1和L2并联，开关同时控制两灯的 通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L1和L2并联，开关S1同时控制两灯， 开关S2只控制灯泡L2。在虚框内画出电路图并连接 实物图。 4、图4中灯泡L1和L2并联，S是总开关，S1只控制 灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接 实物图。
5、图5中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联， S 是总开关， S1只控制灯泡L1， S2只控制灯泡L2。并画出电路图。 7、图7 、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S 1只控制灯泡L 1，请画出电路图，并将所缺的导线补上。 8、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。画出电路图、并连接实物 图。 9、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时， L 1亮，L 2不亮。并画出电路图 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电 路中的适当位置． (1)按下开关S 2、S 3时，电路中有一盏灯亮，同时电铃响； (2)按下开关S 1、S 2时，电路中任何一盏灯都不亮； (3)按下开关S 1、S 3时，电路中两盏灯均亮． 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池 组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响． (3)按下开关时，红灯亮．
初中科学电路图专题二 1、（2011吉林）在干燥的季节里，人们穿着化纤衣料的衣服时，衣服常会吸附在身上。请解释这种现象产生的原因。 2、（2011连云港）为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安 装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图 是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A 图中的S l 、S 2及C 图中的S 1为单刀双掷开关）（ ） 3、（2011年杭州市）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是 （ ） 4、（2011成都） 家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V 。则图6（乙）所示电路中，与之对应的是（ ） 5、（衢州卷）为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关S 1闭合，若未系安全带，则开关S 2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S 2闭合，指示灯熄灭。下列设计最合理的电路图是（ ） 图6（乙）
6、（09平原会考）小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面四个电路中，能体现该装置工作原理的是（） 7、（09杭州）小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：（） 8、（09黄冈）击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是（） 9、（09綦江）家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。如图3所示电路中符合要求的是( ) 10、只增加一根导线，使电路变成并联电路，则这根导线应该接在_ 两点之间。
初中物理画电路图专题 训练完全 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电路图画法专题练习 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．． ④导线要画在接线柱上，导线绝不能交叉．．．． 二、根据实物图，画出相应的电路图 三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连接方式．．．．，根据用电器是否实现独立工作．．．．．．．． 来确定是串联还是并联； 二是看开关的控制作用，确定开关的位置．．．．． 。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 5、图5中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联，S 是总开关，S1只控制灯泡L1，S2只控制灯泡L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S 是总开关，S 1只控制灯泡L 1，请画出电路图，并将所缺的导线补上。 8、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。画出电路图、并连接实物图。 9、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时，L 1亮，L 2不亮。并画出电路图? 四、电路设计 1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置． (1)按下开关S 2、S 3时，电路中有一盏灯亮，同时电铃响； (2)按下开关S 1、S 2时，电路中任何一盏灯都不亮； (3)按下开关S 1、S 3时，电路中两盏灯均亮． 2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置． (1)按下开关时，电路中绿灯亮，电铃响． (2)按下开关时，电路中灯不亮，电铃不响． (3)按下开关时，红灯亮．
