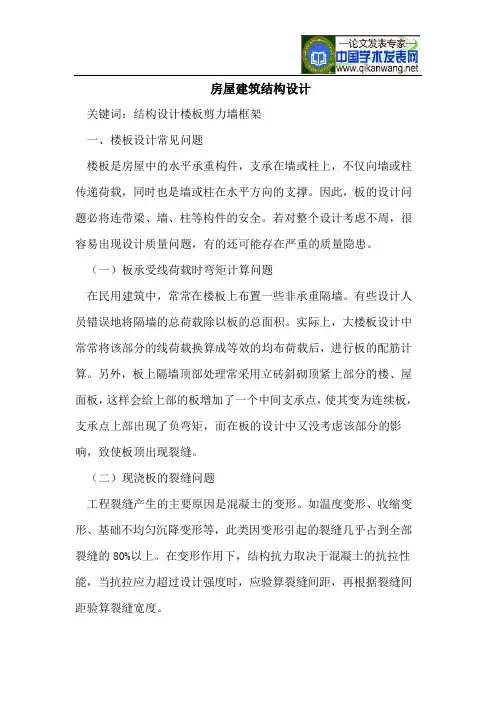

民用住宅的结构设计研究
摘要：本文介绍了民用住宅的结构设计的思想和设计细节，还对住宅结构的有关承受力做了理论性验算。
关键词：民用住宅结构设计建筑
中图分类号： tu241.5文献标识码：a 文章编号：
随着民用住宅进入商品行列，人们对住宅标准的要求越来越高，尤为重视它的功能是否齐全、布局是否合理，质量是否过硬。因此，对民用住宅设计提出了新的要求。
为了体现建筑设计的实用性、通用性、安全性、可行性，本文采用常规的建筑设计理念，结合当前人们关注防震等安全系数的重点，以某六层民用住宅楼设计为载体，展示设计思想和设计风格。楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用水泥空心砖。
1建筑设计
1.1建筑设计的要求和依据
本设计满足用户正常生活的基础上，并为使用者提供良好舒适的环境；采用合理的技术措施，正确选用建筑材料，根据建筑空间组合的特点，选择合理的结构、施工方案，使房屋整体性较好，坚固稳定，经久耐用，建造施工方便；考虑建筑外型美观要求。建筑物不仅仅要满足人们正常使用的需要，同时还要很好的与周围的现有环境有机的结合起来，满足使用者对建筑美观的要求和需要，以达到视觉和精神上统一的效果；符合总体规划要求。
小高层住宅剪力墙结构设计及应用 摘要：文章主要从小高层住宅常用的结构体系和选型出发，分别简述了短肢剪 力墙设计，以及短肢剪力墙在小高层住宅中的应用，以期为相关行业提供有效的 参考与借鉴。 关键词：小高层建筑；短肢剪力墙；结构设计 一、小高层住宅常用的结构体系和选型 小高层住宅结构设计中，随着高度的增加，抵抗水平力作用下的侧向变形是 主要问题。因此，正确的选用结构体系和合理地进行结构布置是非常重要的。小 高层住宅的主要结构形式包括框架结构、剪力墙结构、框架－剪力墙结构等，设 计上需要考虑建筑结构特点、结构受力、抗震性能等多方面因素，制定正确的设 计方案，保证建筑结构的安全稳固。 1.框架结构体系 框架结构是由梁和柱刚接而成的平面结构体系。如果整个结构都由框架梁柱 作为抗侧向力单元，就把它称为框架结构体系。其优点是：（1）房屋平面布置 灵活，分隔方便；（2）整体性、抗震性能好，设计合理时结构具有较好的塑性 变形能力；（3）利于建造有较大空间需求的建筑。其缺点是：结构侧向刚度小，框架节点应力集中显著，抵抗侧向变形能力差，因此限制了框架结构的建造高度。 2.剪力墙结构体系 一般在钢筋混凝土结构中，用现浇的钢筋混凝土墙片作为抗侧力单元，并且 由实心墙片承受竖向荷载。由于这种钢筋混凝土墙可以用于承受水平荷载，使墙 体受剪和受弯，故称为剪力墙结构。其优点是：（1）剪力墙与建筑墙体同厚度，可避免柱外露现象，室内使用会显得比较实用，便于房间内部布置；（2）结构 整体稳定性好，侧向刚度大，抵抗侧向变形能力比较强，因此剪力墙结构的最大 适用高度比框架结构要高。其缺点是：平面外稳定性较弱、剪切变形相对较大， 不能提供大空间房屋，建筑平面布置不够灵活。 3. 框架－剪力墙结构体系 框架－剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的 剪力墙，由框架和剪力墙结构两种不同的抗侧力结构组成的结构体系。其优点是：框架和剪力墙协同工作，框架主要承受垂直荷载，剪力墙主要承受水平荷载，同 时具有框架结构和剪力墙结构的优点，平面布置灵活，结构整体稳定性好，侧向 刚度较大等。但是也会存在框架结构和剪力墙结构的缺点，在结构设计中我们要 充分认识，扬长避短。 二、短肢剪力墙设计 1.设计原则 在小高层住宅的结构设计中，沿着主轴方向或者其他方向进行双向的布置成 为剪力墙结构设计中通常需要遵守的设计原则。针对于高层建筑的抗震设计，剪 力墙最好避开单向的布置。对于剪力墙的结构设计来说，剪力墙应该遵循尽量简 单的设计原则，避免过多的复杂设计，除此之外，剪力墙的竖向分布应该保持力 度分布的均匀。由于建筑平面布置的需要，局部剪力墙的墙肢长度无法达到一般 剪力墙的要求，那我们就需要做成短肢剪力墙。根据《高层建筑混凝土结构技术 规程》相关规定：高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。短肢剪 力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪 力墙）共同抵抗水平力的剪力墙结构。其中在抗震设计时，短肢墙承受的第一振
剪力墙计算 第5章剪力墙结构设计 本章主要内容： 5.1概述 结构布置 剪力墙的分类 剪力墙的分析方法 5.2整体剪力墙和整体小开口剪力墙的计算 整体剪力墙的计算 整体小开口剪力墙的计算 5.3联肢剪力墙的计算 双肢剪力墙的计算 多肢墙的计算 5.4壁式框架的计算 计算简图 内力计算 位移的计算 5.5剪力墙结构的分类 按整体参数分类 按剪力墙墙肢惯性矩的比值 剪力墙类别的判定 5.6剪力墙截面的设计 墙肢正截面抗弯承载力 墙肢斜截面抗剪承载力 施工缝的抗滑移验算 5.7剪力墙轴压比限制及边缘构建配筋要求 5.8短肢剪力墙的设计要求 5.9剪力墙设计构造要求 5.10连梁截面设计及配筋构造 连梁的配筋计算 连梁的配筋构造 5.1概述 一、概述 1、利用建筑物的墙体作为竖向承重和抵抗侧力的结构，称为剪力墙结构体系。墙体同时也作为维护及房间分隔构件。 2、剪力墙的间距受楼板构件跨度的限制，一般为3～8m。因而剪力墙结构适用于要求小房间的住宅、旅馆等建筑，此时可省去大量砌筑填充墙的工序及材料，如果采用滑升模板及大模板等先进的施工方法，施工速度很快。 3、剪力墙沿竖向应贯通建筑物全高，墙厚在高度方向可以逐步减少，但要注意
避免突然减少很多。剪力墙厚度不应小于楼层高度的1/25及160mm。 4、现浇钢筋混凝土剪力墙结构的整体性好，刚度大，在水平力作用下侧向变形很小。墙体截面面积大，承载力要求也比较容易满足,剪力墙的抗震性能也较好。因此，它适宜于建造高层建筑，在10～50层范围内都适用，目前我国10～30 层的高层公寓式住宅大多采用这种体系。 5、剪力墙结构的缺点和局限性也是很明显的，主要是剪力墙间距太小，平面布置不灵活，不适应于建造公共建筑，结构自重较大。 6、为了减轻自重和充分利用剪力墙的承载力和刚度，剪力墙的间距要尽可能做大些，如做成6m左右。 7、剪力墙上常因开门开窗、穿越管线而需要开有洞口，这时应尽量使洞口上下对齐、布置规则，洞与洞之间、洞到墙边的距离不能太小。 8、因为地震对建筑物的作用方向是任意的，因此，在建筑物的从纵横两个方向都应布置剪力墙，且各榀剪力墙应尽量拉通对直。 9、在竖向，剪力墙应伸至基础，直至地下室底板，避免在竖向出现结构刚度突变。但有时，这一点往往与建筑要求相矛盾。例如在沿街布置的高层建筑中，一般要求在建筑物的底层或底部若干层布置商店，这就要求在建筑物底部取消部分隔墙以形成大空间，这时也可将部分剪力墙落地、部分剪力墙在底部改为框架，即成为框支剪力墙结构，也称为底部大空间剪力墙结构。 10、当把墙的底层做成框架柱时，称为框支剪力墙，底层柱的刚度小，形成上下刚度突变，在地震作用下底层柱会产生很大的内力和塑性变形，致使结构破坏。因此，在地震区不允许单独采用这种框支剪力墙结构。 11、剪力墙的开洞：在剪力墙上往往需要开门窗或设备所需的孔洞，当洞口沿竖向成列布置时，根据洞口的分布和大小的不同，在结构上就有实体剪力墙、整体小开口剪力墙、联肢剪力墙、壁式框架等。
住宅结构设计之结构 住宅结构设计之结构 钢结构以钢材为主制作的结构，是主要的建筑结构类型之一。钢材的特点是强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；其工业化程度高，可进行机械化程度高的专业化生产；加工精度高、效率高、密闭性好，故可用于建造气罐、油罐和变压器等。其缺点是耐火性和耐腐性较差。主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和飞机库等大跨结构、高层和超高层建筑等。钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。 轻型钢结构系指由圆钢或小角钢（L45×4或L56×36×4）组成的钢结构（不采用圆钢，有个别次要杆件采用小角钢的仍属普通钢结构）。轻型钢结构主要用于跨度L≤18m、吊车起重量Q≤5t的无高温、高湿和侵蚀环境的厂房以及一些采用轻型屋面材料（石棉瓦、瓦楞铁、压型板或其它轻质材料）的不重要的或临时建筑的屋盖结构中。柱子和吊车梁不宜采用轻型钢结构。 薄壁型钢结构是采用1．5～5毫米的薄钢板或带钢冷弯加工成各种截面的型钢所构成的结构，其待点为：1．用钢量一般较普通热轧钢结构节省25％左右，有时还可以做到比同等条件下的钢筋混凝土结构（如大型屋面板）的用钢量少。2．结构重量轻，运输安装方便，可降低结构及基础的造价。3．同截面面积相同的热轧型钢相比，薄壁型钢回转半径要大50％～60％，惯性矩和截面抵抗矩也大为加大，因而更能充分地利用材料的力学物理性能，增加了结构的刚度和稳定性。4．成型灵活性大，可根据不同需要设计出最佳的截面形状。薄壁型钢结构的缺点是其刚度和稳定性较差，防腐要求较严，维护费用较高。此种结构一般用于民用建筑和跨度不大、屋面荷载较小、设备较轻的工业厂房。除用做承重结构构件外，也可用于楼、屋面板、幕墙结构等。使用时构件均需彻底除锈和涂刷防腐性能良好的涂料。 组合结构同一截面或各杆件由两种或两种以上材料制作的结构称组合结构。1．钢与混凝土组合结构：用型钢或钢板焊（或冷压）成钢截面，再在其四周或内部浇灌混凝土，使混凝土与型钢形成整体共同受力，通称钢与混凝土组合结构。国内外常用的组合结构有：（1）压型钢板与混凝土组合楼板；（2）钢与混凝土组合梁；（3）型钢混凝土结构（也叫劲性混凝土结构）；（4）钢管混凝土结构；（5）外包钢混凝土结构等五大类。钢管混凝土结构在轴向压力下，混凝土受到周围钢管的约束，形成三向压力，抗压强度得到较大提高，故钢管混凝土被广泛地应用到高轴压力的构件中。外包钢结构在前苏联研究最早，应用最广泛，近年来我国主要在电厂建筑中推广使用了这种结构，取得不少工程经验和经济效益。现浇混凝土多层框架结构及楼板需满堂红脚手架和满铺模板，而采用组合结构柱、型钢混凝土梁和压型钢板与混凝土组合楼板等足以克服这些缺点，有较好的技术经济效益。由于组合结构有节约钢材、提高混凝土利用系数，降低造价，抗震性能好，施工方便等优点，在各国建设中得到迅速发展。我国对组合结构的研究与应用虽然起步较晚，但发展较快，目前有些已编入规范，有些已编成规程，对推动组合结构在我国的发展起到积极作用。2．组合砌体结构：是由砖砌体和钢筋混凝土面层或钢筋砂浆面层组成的组合砖砌体构件，适用于轴向力偏心距，超过0．7y（y为截面重心到轴向力所在偏心方向截面边缘的距离），或e较大，无筋砌体承载力不足而截面尺寸又受到限制时的情况。 薄壳结构壳，是一种曲面构件，主要承受各种作用产生的中面内的力。薄壳结构为曲面的薄壁结构，按曲面生成的形式分筒壳、圆顶薄壳、双曲扁壳和双曲抛物面壳等，材料大
6层框架住宅楼结构设计毕业设计论文 1. 工程概况 黑龙江省某市兴建六层商店住宅，建筑面积4770平方米左右，拟建房屋所在地震动参数08.0max =α，40.0T g =，基本雪压-20m 6KN .0S ?=，基本风压-20m 40KN .0?=?，地面粗糙度为B 类。 地质资料见表1。 表1 地质资料 2. 结构布置及计算简图 根据该房屋的使用功能及建筑设计的要求，进行了建筑平面、立面及剖面设计，其标准层建筑平面、结构平面和剖面示意图分别见图纸。主体结构共6层，层高1层为3.6m ，2～6层为2.8m 。 填充墙采用陶粒空心砌块砌筑：外墙400mm ；内墙200mm 。窗户均采用铝合金窗，门采用钢门和木门。 楼盖及屋面均采用现浇钢筋砼结构，楼板厚度取120mm ，梁截面高度按跨度的 1/812/1～估算，尺寸见表2，砼强度采用)mm 43N .1f ,mm 3KN .14f (C -2t -2c 30?=?=。 屋面采用彩钢板屋面。 表2 梁截面尺寸（mm ） 柱截面尺寸可根据式c N f ][N A c μ≥ 估算。因为抗震烈度为7度，总高度30m <，查表 可知该框架结构的抗震等级为二级，其轴压比限值8.0][N =μ；各层的重力荷载代表值近似取12-2m KN ?，由图2.2可知边柱及中柱的负载面积分别为2m 35.4?和2m 8.45.4?。由
公式可得第一层柱截面面积为 边柱 32c 1.3 4.5312106 A 98182mm 0.814.3?????≥ =? 中柱 23c m m 51049114.3 8.06 10128.45.425.1A =??????≥ 如取柱截面为正方形，则边柱和中柱截面高度分别为371mm 和389mm 。根据上述计算结果并综合考虑其它因素，本设计框架柱截面尺寸取值均为600mm 600mm ?，构造柱取 400mm 400mm ?。 基础采用柱下独立基础，基础埋深标高-2.40m ，承台高度取1100mm 。框架结构计算简图如图1所示。取顶层柱的形心线作为框架柱的轴线；梁轴线取至板底，62～层柱高度即为层高，取2.8m ；底层柱高度从基础顶面取至一层板底，取4.9m 。 5.8 m 5.0m 5.0m 图1.框架结构计算简图 3. 重力荷载计算 3.1 屋面及楼面的永久荷载标准值 屋面（上人）： 20厚水泥砂浆找平层 -2m 40KN .002.020?=? 150厚水泥蛭石保温层 -2m 75KN .015.05.0?=? 100厚钢筋混凝土板 -2m 5KN .210.025?=?
剪力墙结构设计原则 1 剪力墙布置原则 （1）剪力墙的位置： 1）遵循均匀、分散、对称和周边的原则。 2）剪力墙应沿房屋纵横两个方向布置。 3）剪力墙宜布置在房屋的端部附近、平面形状变化处、恒荷载较大处以及两端楼（电）梯处，在结构中部尽量减少剪力墙的布置量。 4）在平面布置上尽可能均匀、对称，以减小结构扭转。不能对称时，应使结构的刚度中心和质量中心接近。 5）沿高度均匀变化；在竖向布置上应贯通房屋全高，使结构上下刚度连续、均匀。 6）多均匀长墙（增加抗侧刚度和减少剪力墙数和混凝土用量），少短墙（抗震性差）；可布置成单片形（不少于三道，长度不超过8m）、L形、T形、工字形、十字形或筒形最佳，H/L≥2, 少复杂形状转折。 7）洞口布置在截面中部，避免布置在剪力墙端部或柱边。 （2）剪力墙的间距： 为了保证楼（屋）盖的侧向刚度，避免水平荷载作用下楼盖平面内弯曲变形，应控制剪力墙的最大间距。 （3）剪力墙的厚度： 剪力墙厚度取值由以下因素确定： 1）通过结构分析，在满足最大层间位移、周期比、位移比的各项指标确定每层剪力墙的厚度； 2）不同抗震等级的轴压比的限制； 3）构造性及稳定性要求（而稳定性一般会满足）； 对于普通的住宅建筑在7度或8度地区，墙厚大多情况下是按稳定性和构造要求所控制的； 首先剪力墙厚度应满足《高规》7.2.1条7.7.2条规定（其实是高厚比要求），当不能满足上面几条的时候应按《高规》附录D 计算墙体的稳定,从大量工程实例看, 按《高规》附录D 计算的墙厚比《高规》7.2.1条7.7.2条规定的小得多。故稳定性一般会满足；此时剪力墙墙厚主要由构造与施工要求控制。 建筑物高度在百米以下时剪力墙厚度一般取200~300mm （3）剪力墙的墙肢长度： 剪力墙墙肢长度不能太短，否则就短肢(4-8倍)，不能太长（大于8 m），受弯后产生的裂缝宽度会较大，墙体的配筋容易拉断。 故我们控制剪力墙的墙肢长度大于厚度的8倍一点点，比如200墙；取1650墙肢长度，300墙取2450墙肢长度就行，但整个剪力墙的墙肢长度一般不要超过4m，当墙的长度很
高层住宅剪力墙结构设计要点 高层住宅剪力墙结构设计要点 摘要：本文简单介绍了高层剪力墙结构布置、短肢剪力墙、剪力墙约束边缘构件和连梁的设计，结合工程实践，总结出一些剪力墙结构的设计要点。 关键词：高层剪力墙结构布置短肢剪力墙设计要求 中图分类号：TU318文献标识码： A 引言 随着城市土地资源的紧缺，高层住宅正在大规模兴建。剪力墙结构具有室内空间合理、墙面平整、美观实用的特点，且剪力墙结构刚度大，整体性好，用钢量较省，能有效地减少侧移,具有较好的抗震性能，而被广泛使用。 剪力墙平面布置 在高层建筑中剪力墙布置是否合理，直接影响着房屋的抗震性能。所以在结构设计中剪力墙最好沿主轴方向或其他方向进行双向布置，尽量避免单向布置，增强房屋在两个方向上的抗侧刚度。剪力墙的平面布置应本着尽可能均匀、对称的原则，尽量使墙面结构的刚度中心和质量中心完全重合，从而减少扭矩。内外剪力墙应尽量拉通、对直。剪力墙肢截面宜简单、规则。剪力墙的抗侧力刚度不宜过大。为充分发挥剪力墙的抗侧力刚度和承载能力，增大剪力墙可利用空间，剪力墙的间距不宜太密，使结构具有适宜的侧向刚度。判断结构侧向刚度与剪力墙数量的适应程度，可以选用经验公式 T=(0.05~0.06)n，其中n为结构层数。公式计算出来的T1值与建模计算的周期T2相比较．TI>T2则表示剪力墙偏多，可适当减少剪力墙数或开些适合的大洞来减小墙的刚度，反之则需要增加剪力墙数量。 2.剪力墙竖向刚度应均匀 在竖向，剪力墙宜自下到上连续布置，避免刚度突变，对于建筑功能等原因造成的竖向不连续，导致了刚度突变等问题，可以通过加
厚墙体和提高砼等级的方法，使结构在竖向上刚度趋于均匀。 3.墙肢的高宽比例应合理 剪力墙的结构必须具备延展性，优化高宽比例能够使房屋在地震中的延性得到提升。剪力墙的高宽比例最好是大于2，如果剪力墙的长度太大影响了剪力墙在抗震中的延展性，则应当在合适的位置开设洞口使长度减小。同时，要注意墙体间是否形成均匀的独立墙段。 短肢剪力墙的合理使用 A短肢剪力墙的应用范围 高层结构设计时，全部采用短肢剪力墙的设计是不科学的，因为它的抗震性能很差，对高层建筑的安全性无法保障。所以，在设计时通常把一般剪力墙和短肢剪力墙进行结合，且其所占比例不能过多。即使设计有较多短肢剪力墙的情况下，也要对短肢剪力墙结构的高度进行适当的降低。对于不同高度和抗震级别的高层建筑，应当根据其高度和地震级别进行选择。 B加强短肢剪力墙的相关措施 （1）短肢剪力墙的优点在于有一定的延性，在抗震中起着很大的作用，但其承受力没有一般剪力墙和筒体强。所以，在设计时应当考虑到它的不足，从而在设计当中提高其抗震等级（比一般剪力墙或筒体高出一个等级）。 （2）普通剪力墙在重力荷载的作用下，产生的轴压比，当针对一、二、三级抗震能力设计时，其轴压比不能大于0.4至0.6。因此，对于短肢剪力墙的设计应当比一般剪力墙的轴压值至少降低0.05。 （3）对短肢剪力墙布置钢筋问题上，应该在纵向上对钢筋的分量进行提高，尤其在底部的钢筋数量不能低于1.2％，而在底部之外的部分则不低于1％。 （4）在剪力值的要求中，出于对短肢剪力墙性能的考虑，应当在其底部进行一定的加强，同时对底部以外的部分进行相应的调整，并增大抗震的系数。其目的在于增强短肢剪力墙的抗损坏性。 （5）在短肢剪力墙的厚度方面，一般情况下要求其厚度不能低于200毫米。在非抗震性房屋建造时，应当对房屋的高度进行控制，并且加大墙肢的厚度。
武汉市某开发区住宅楼结构设计（一） 摘要 本设计是某小区住宅楼结构设计（一），其主体结构为钢框架结构。本设计的成果主要由设计计算书和结构施工图两部分组成。 结构计算包括水平风荷载下框架的内力和侧移计算、竖向荷载作用下的框架内力计算，内力组合，梁柱截面验算及节点设计，楼梯计算，基础设计，楼板配筋设计。其中内力计算一榀框架的手算。 电算时，先用钢结构框架软件中进行结构平面布置，检查平面数据，输入楼板，输入荷载数据，再用PKPM，画结构平面图；最后用SATWE软件进行框架的空间结构计算，输出钢框架结构验算及内力计算结果。 本设计风荷载作用计算和水平抗震计算都采用D值法求得；竖向荷载作用下的框架计算取一榀框架，用弯矩分配法求得。求出上述内力后，即可进行内力组合，然后根据内力组合的结果进行梁柱截面验算及节点设计。最后进行楼梯的设计、进行柱下独立基础设计、及楼板配筋设计。 施工图绘图，包括结构施工总说明、基础平面布置图、基础详图、钢柱锚栓布置图、结构平面布置图、纵向框架布置图、节点详图1、节点详图2、节点详图3、楼面板布置图、屋面板布置图、楼梯布置图。
A Graduate of the Structure of the Residential Building Design Abstract The design is a graduate of the structure of the residential building design , the main structure is steel frame structure. The design content is divided into the design calculation and the structure drawings. Structure calculation includes horizontal wind load to internal force and drift calculation, the earthquake under the framework of internal force and drift ca lculation, the vertical load under the framework of internal force calculation, t he internal force combinations, beam and column checking and node design, stair design, basic design, the slab reinforcement. And among this, internal fo rce calculation consists of two parts, such as computerized and the hand coun ting of single framework. When using the computer to calculate, first, it should use the software of th e steel structure framework to lay out the structural plan, check the plane dat a, input the floor slab and the loading data. Second, use the PKPM to draw th e structure of the plane graph. Last use the software SATWE to the spatial str ucture of the framework and output of the steel frame structure to checking a nd internal force calculations. The frame calculation under vertical loads use D value method in wind load and horizontal antiseismic calculation . In this part the frame is irregular. To s olve the problems the separatelayers method and distribution of moment met hod are used. After calculating the internal force, it can group the internal for ce, and then according to the results of the internal force to beam and colum n checking and node design. Finally foundation design is made . The staircase s in the column nag slab reinforcement are designed. There are twelve pieces of structure drawings in all, such as the structure c onstruction, the basic of floor plan and detail, the anchor bolt steel column lay out, the structure floor plan, the longitudinal frame layout, the details and pro files of node ( figure 1), the detail and profile of node ( figure 2), the detail an d profile of node ( figure 3), the panel layout and the roof layout, the stair lay out floor. Key words:steel structure;framework;cast-in-site concrete board
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。我们只说喜欢，就算喜欢也是偷偷摸摸的。” 6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。” 7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。 8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。 9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。 高层住宅剪力墙结构设计原则 1 剪力墙布置原则 （1）剪力墙的位置： 1）遵循均匀、分散、对称和周边的原则。 2）剪力墙应沿房屋纵横两个方向布置。 3）剪力墙宜布置在房屋的端部附近、平面形状变化处、恒荷载较大处以及两端楼（电）梯处，在结构中部尽量减少剪力墙的布置量。 4）在平面布置上尽可能均匀、对称，以减小结构扭转。不能对称时，应使结构的刚度中心和质量中心接近。 5）沿高度均匀变化；在竖向布置上应贯通房屋全高，使结构上下刚度连续、均匀。 6）多均匀长墙（增加抗侧刚度和减少剪力墙数和混凝土用量），少短墙（抗震性差）；可布置成单片形（不少于三道，长度不超过8m）、L形、T形、工字形、十字形或筒形最佳，H/L≥2, 少复杂形状转折。 7）洞口布置在截面中部，避免布置在剪力墙端部或柱边。 （2）剪力墙的间距： 为了保证楼（屋）盖的侧向刚度，避免水平荷载作用下楼盖平面内弯曲变形，应控制剪力墙的最大间距。 （3）剪力墙的厚度： 剪力墙厚度取值由以下因素确定： 1）通过结构分析，在满足最大层间位移、周期比、位移比的各项指标确定每层剪力墙的厚度； 2）不同抗震等级的轴压比的限制； 3）构造性及稳定性要求（而稳定性一般会满足）； 对于普通的住宅建筑在7度或8度地区，墙厚大多情况下是按稳定性和构造要求所控制的； 首先剪力墙厚度应满足《高规》7.2.1条7.7.2条规定（其实是高厚比要求），当不能满足上面几条的时候应按《高规》附录D 计算墙体的稳定,从大量工程实例看, 按《高规》附录D 计算的墙厚比《高规》7.2.1条7.7.2条规定的小得多。故稳定性一般会满足；此时剪力墙墙厚主要由构造与施工要求控制。 建筑物高度在百米以下时剪力墙厚度一般取200~300mm （3）剪力墙的墙肢长度： 1.“噢，居然有土龙肉，给我一块！” 2.老人们都笑了，自巨石上起身。而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
预制装配式剪力墙结构住宅建筑的设计 预制装配式建筑属于建筑行业的一类新形式，基本不受气候以及其他环境条件的影响，工作效率比较高，能够很好地保证施工质量，可是，施工场地、运输条件以及开展吊装施工的能力会对其形成制约。下文对装配式剪力墙使用到高层房建项目时的设计要点进行了简单的分析论述。 标签：预制装配式；剪力墙结构；住宅建筑；设计 为了能够更为优质地让建筑质量得到保障，建筑领域当中的人员按照有关方面的需求，寻求到预制装配式剪力墙这类建筑结构，在施工期间使用此结构相对方便、快捷，能够有效地提高建筑行业的施工速度以及质量，属于后期建筑领域发展期间一项十分高效的建设形式。 一、常规结构体系和设计施工流程 （一）常规结构体系 能够将装配形式的混凝土结构划分成三项内容：第一，装配形式的框架结构；第二，装配形式的剪力墙结构，第三，装配形式的框架—剪力墙结构。具体对房建项目进行施工期间，能够按照项目的实际高度、项目施工场地的设防烈度、平面特性以及抗震等级等方面，对对应的结构体系进行选取。 （二）设计施工流程 和常规的设计流程进行对比，装配形式的建筑物在开展设计工作期间，流程更为繁琐、精细程度更高、包含的内容更多。下图1所示为其详细设计流程。 二、实际设计要点分析 （一）综合工程图策划 在对其综合工程图开展设计工作期间，所有结构之间存在的连接问题、对构件实施运输以及储存的问题、开展吊装以及墙体部位的承重力施工等这些问题，要首先进行设计。在实际开展施工以前，从事设计工作的员工必须要以总图为基础，对于结构当中的连接点进行精准确认、对运输路线进行准确构建，应该在施工所在地搭设对物品进行临时储存的区域地，同时高效地对构件和吊装施工使用设备的具体数量进行计算，以此确保设计的工程图与建筑设计当中的相关要求以及原则一致。 （二）房建项目平面设计 在实际开展施工时，选择大开间这类平面设计，对于剪力墙房建项目的综合
浅谈高层建筑中剪力墙结构设计 发表时间：2018-10-30T14:47:39.380Z 来源：《建筑学研究前沿》2018年第15期作者：吴英 [导读] 高层建筑数量的不断增加更加充分利用土地资源，在结构设计中我们需要考虑高层建筑与多层建筑的区别。 摘要：在对高层建筑开展结构设计工作的时候，首先需要对高层建筑的基本框架进行设计，针对建筑的结构设计需求，设计人员会尽量选择框架剪力墙这种常规性的建筑结构，在设计框架剪力墙这种建筑结构的时候，设计人员需要根据建筑其他部分的结构设计要求，来完善这一环节的设计工作，本文概述了剪力墙的定义及特点，介绍了剪力墙结构设计的基本要求，重点对高层建筑中剪力墙结构设计的具体运用进行了探讨，以供参考。 关键词：高层建筑；剪力墙结构设计；运用 高层建筑数量的不断增加更加充分利用土地资源，在结构设计中我们需要考虑高层建筑与多层建筑的区别，且高层建筑由于整体高度，结构内部受力情况也更加复杂。而剪力墙作为高层建筑中主要的受力及抗震构件，其设计合理与否对结构的安全及经济性有着重要影响。 1 剪力墙的定义 剪力墙是实际建筑工程中经常使用的结构墙、抗风墙和结构墙。剪力墙是可有效承受风或地震等导致的相关荷载，保障建筑物安全性和刚度的墙体，剪力墙优点在于良好的抗震性和刚度。剪力墙结构设计中，墙体的长度和高度应相对较大，而宽度则相对较小并采用钢筋混凝体整体浇筑方法。建筑设计方和施工方为满足人们对居住住房和办公楼的安全稳定性要求，已在建筑设计和施工过程中广泛的使用剪力墙，以提高和优化其整体建筑物的建筑施工质量和结构。目前，许多建筑企业已采用剪力墙取代传统建筑施工中使用的梁柱。剪力墙结构的受力情况与梁柱相当，但是剪力墙结构其稳定性更好，同时降低墙体的承受能力，保证建筑物整体的质量和安全性。 2 剪力墙结构的特点 从结构的角度来说，剪力墙的承载力很强，并且对多角度的负荷量都能够很好的承受，可以承受住高层建筑结构中的竖向和水平两方面的负荷量；其次，剪力墙在受力上与建筑物的楼板可以形成共同的受力体系，使得建筑物的实用空间的高度和宽度都有所提升[2]。第三，剪力墙及连梁在承受强烈的外力作用发生破坏时，可以有效抵消掉一部分外力作用产生的能量，为建筑物的安全系数提供有效保障。 3 剪力墙结构设计的基本要求 3.1调整楼层剪力系数 在对剪力墙进行设计时需要尽量将构件布置降到最低，采用最佳办法就是布置大开间剪力结构，从而使侧向结构可以满足高层建筑需求。此外，要保障楼层间的剪力系数是最小的，但不可高于设计标准，高层建筑整体承受的地震力与剪力墙承受的地震力之间的比不宜过大，这样才会确保结构自身的重量，从而将地震带来的破坏地降到最低，节约建筑成本。 3.2调整楼层间位移与层高 在计算楼层间的位移时，若是高层建筑建设在一个地震多发的地区，需要对楼层的标准值进行合理计算，这样可以把结构弯曲变形保留下来，在基于弯曲变形为核心的高层建筑中需要计入扭转变形。在对高层建筑进行建设时最需要考虑的问题就是楼层间的扭转变形与剪力变形。因此，对于高层建筑而言，不可以只通过对楼层间的位移进行计算来确认竖向构件的刚度，它需要将发生扭转变形的几率降到最低。 3.3调整剪力墙结构 若是剪力墙结构的连续跨高的比太小的话，就会造成建筑剪力与弯矩过大的情况出现。依据有关标准需要，施工跨度是不可以低于标准跨度的，若是高出在对建筑的连续墙进行建设时时无法保障其效果的，合理的选取跨度比可以有效的避开弯矩或是剪力过量的情况发生。在对剪力墙结构进行设计时务必要参照建筑的整体情况，对建筑结构进行全面考虑可以有效减少建筑成本。 4 高层建筑中剪力墙结构设计的具体运用 4.1 平面布置 剪力墙设计的平面布置可以灵活，但是有几个要注意的地方：①平衡、对称。建筑强设计结构有长有短。遇到较长的剪力墙时，不要全部当成一个整体，选择开洞口的方式，将墙面分成等长均匀的几段。交错不齐的剪力墙洞口会带来很多隐患，易出现刚度突变，应力集中。所以洞口宜对称布置，使得结构平面上刚度均匀，减小尽量剪力墙出现应力集中的情况。②在进行抗震设计的时候，尽量减少一字型的短肢剪力墙的布置，双向的或者多向的更能保障安全。多向或双向的设计可以形成一定的空间工作结构。剪力墙不仅需要在结构平面主轴方向双向布置，而且还应该尽量使得各主轴方向剪力墙的侧向刚度相近。③剪力墙结构与其他的结构一样，在特殊情况下也会出现刚度突变的情况。为了避免不必要的损失，在竖直方向上要从下往上的布置。④在同一个平面上的剪力墙结构质量中心和刚度中心不宜偏心过大，偏心过大时易发生扭转变形，从而发生扭转变形破坏。应沿着建筑物的全高均匀布置，侧向刚度沿着高度从下至上连续均匀，剪力墙开洞时，洞口上下对齐。⑤平面形状凹凸较大的时候，尽可能在凸出部分的端部附近布置剪力墙。当遇到建筑物周边、电梯间、楼梯间等部位时，均匀的布置剪力墙。⑥剪力墙不宜过长，超过8m 的剪力墙最好设置跨高比较大的连梁将其均匀分为若干段，使得各个墙段的高度与长度之比大于3。 4.2 墙肢截面厚度 剪力墙的厚度变化呈现阶段性的规律。阶段性即均匀平衡，连续不折断。阶段变化应严格控制在一定范围内，才能使结构不发生变形。剪力墙的材料是混凝土，在混凝土的强度等级发生变化楼层时，此楼层要避免进行剪力墙的厚度变化。高层建筑在底部的剪力墙一般厚度大，当剪力墙的厚度超过400mm 时，如果仅采用双排配筋，会形成中部大面积的素混凝土，使得剪力墙的截面应力不均匀，所以厚度超过400mm 的剪力墙，需要配置三排或四排钢筋。 4.3 剪力墙结构连梁 剪力墙结构中连梁是作为连接剪力墙平面内的梁，它不仅能够连接墙肢，还能够有效的约束墙肢。在设计连梁的时候，因连梁的刚度很大，普通配筋的、跨高比小的连梁很难成为延性构件，所以对连梁进行区分，按不同的形式分别设计。①跨高比大于5 的连梁，此类连
剪力墙结构设计论文建筑结构设计论文 摘要：在经济、科技不断发展、人们对建筑要求越来越高的大背景下，建筑行业在发展上更需要考虑创新和新技术的应用来适应这个大背景。在进行剪力墙结构设计的应用时，可以引用外国先进的技术设计经验和人才以及先进的机械设备，在保证建筑物质量和安全性的基础上对新技术进行利用和试验，并不断的总结和研究，只有这样才能保证建筑行业在未来的发展中能够有更大的发展空间。 在当前土地资源越来越珍贵、人口总数越来越大、市场竞争越来越激烈的城市，高层建筑已成为城市建筑设计的首选。高层建筑的结构设计不同于其他建筑设计，其对建筑结构的持久性、耐用性都有更高的要求，而剪力墙结构正好满足高层建筑的墙体结构要求，因此剪力墙机构设计在高层建筑设计中被广泛采用，这也是由剪力墙结构的实用性和耐久性所决定的。 1剪力墙结构概述 1.1剪力墙结构 所谓剪力墙，是指在建筑（包括房屋及其附属的构筑物）中，主要用来承受风荷载或者地震作用引起的水平荷载的墙体。因此，剪力墙又被称为抗风墙、抗震墙或者结构墙。也就是说，建设剪力墙的主要目的是防止建筑结构遭到剪切破坏。为了保证房屋及构筑物的坚固性，剪力墙的建筑材料一般选用钢筋混凝土。所谓建筑结构，是指在房屋或者构筑物中，由一定数量的构件（即组成建筑结构的单元，如梁、板、柱等）连接而构成的能够承受一定的荷载的空间（包括平面）
体系。按照不同的标准，建筑结构有不同的分类。根据施工方法的不同，建筑结构可以分为混合结构、框架结构、剪力墙结构以及框筒结构等。由于剪力墙结构具有抗侧刚度大、用钢量小以及抗震性能强等优点，目前已经在我国建筑结构设计中得到了较为广泛的应用。简单地说，剪力墙结构就是用钢筋混凝土墙板来承受来自垂直方向和水平方向的力的结构。在剪力墙结构的设计过程当中，施工单位会采用钢筋混凝土墙板来代替之前建筑物框架结构中的梁柱，以此承受竖向和水平方向的各类荷载，从而有效地控制建筑结构产生的水平力。也就是说，剪力墙结构主要是指竖向的钢筋混凝土墙板，建筑物的水平方向仍然是用钢筋混凝土的大楼板搭载墙上的，建筑领域习惯将这样构成的整个体系称为剪力墙结构。由于剪力墙结构不仅在性能上具有良好的抗震性，而且具有非常好的刚度，因此在建筑结构设计中得到了较为广泛的应用。 1.2剪力墙结构的分类 根据剪力墙的墙体上是否开洞以及开洞的洞口尺寸大小，可以将剪力墙分为实体墙、整体上小开口的剪力墙、多肢剪力墙和壁式框架剪力墙四种。其中，只有实体墙存在着剪力墙墙体不开洞的情况，其他三种类型的剪力墙都是墙体开洞的剪力墙，然后再按照墙体开洞的尺寸大小进行具体分类的。 1.2.1实体墙 所谓实体墙，是指截面墙体没有开洞，或者截面墙体开洞了但是开洞的面积没有超过15%的剪力墙。这种剪力墙的变形主要为曲型，

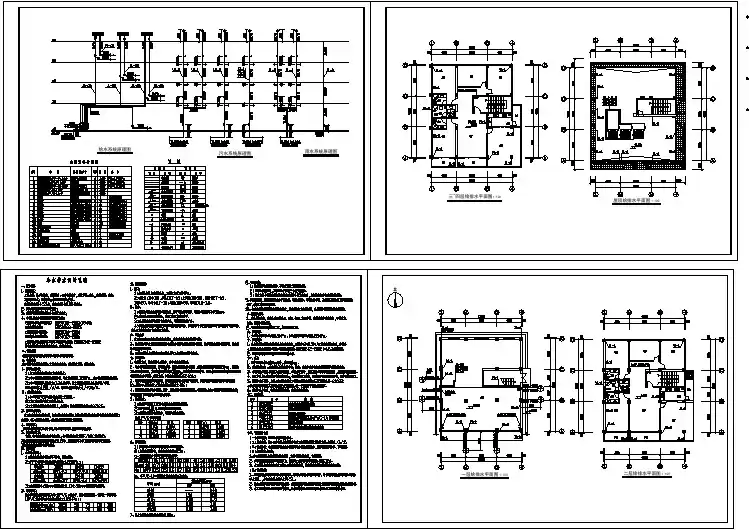

土木工程专业学位论文（设计） 毕业设计（论文）框架住宅楼设计
X X住宅楼设计（框架结构） 毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
土木工程专业学位论文（设计） 第I部分：中英文摘要 摘要 本设计为xx框架住宅楼设计，主要分为两个部分：建筑设计和结构设计。 1、建筑设计： 通过查阅各种规范和资料，结合当地自然条件、用地环境、地形地貌等客观条件以及结合学院印发的土木工程专业毕业设计任务书，对本建筑的工作空间、流动空间以及所有必不可少的服务设施提出合理的布置方案，然后分析、比较各种方案。最后，选择一个比较好的建筑方案进行建筑设计。 2、结构设计： 选择能实现整个功能要求的合适的结构型式和建施材料，继而确定使用期间作用于结构上的各种荷载，然后借助于结构设计理论和相关经验方法，初步估算出各构件的尺寸，并对结构作一定的静力分析，手工计算结构受力情况，进行内力分析与组合，最后借助于结构设计软件ＰＫＰＭ，进行更加详细的分析，调整构件尺寸，提出确实可行的安全、经济的结构方案进行结构设计。设计中，以手算为主，电算验算相结合，比较分析两种结果，找出差异性，加深对结构设计理论的掌握，并为今后参与实际工程设计积累经验。 关建词 建筑设计，结构设计，静力分析，框架，抗震设计
建筑剪力墙结构设计分析 发表时间：2019-09-20T11:19:52.820Z 来源：《建筑实践》2019年38卷10期作者：黄勇 [导读] 论述了剪力墙结构设计原则及应用，以期提升建筑结构设计水平。 广东博意建筑设计院有限公司深圳分公司 摘要：剪力墙结构其优点在于整体性好，侧向刚度大，承载力高，弹塑性变形能力大，具有良好的抗震性，在建筑行业得到广泛应用。本文主要论述了剪力墙结构设计原则及应用，以期提升建筑结构设计水平。 关键词：建筑结构设计；剪力墙结构设计；运用分析 引言 剪力墙的抗风能力及抗震能力都比较好，也常被称为“抗风、抗震墙”，建筑的承受能力主要看结构的竖向受力和横向受力，钢筋混凝土作为剪力墙的主要材料，有着不可替代的优势。其次，剪力墙有以下几个类型：不开洞的实体墙，有端柱的剪力墙，有一排或多排洞口的联肢墙，用在转换层处的框支剪力墙，以及由剪力墙围成的核心筒等等。这些剪力墙每种都有其自身的受力特征，设计人员应该结合建筑结构要求来进行具体的剪力墙类型选择。 一、剪力墙结构设计中应坚持的几个原则 （一）通常情况下，剪力墙的高宽要远大于其厚度，是一种结合特征的向板，所以其受力形态类似于柱子，但具体的差距还是要根据肢长和厚度比值范围，当肢长与厚度比值不超过3，可以参照柱子来进行剪力墙设计。当两者比值超过3但小于5，可以将剪力墙看成异形柱进行处理。 （二）剪力墙结构的平面结构，既要承担水平剪力及弯矩，还需要承担竖向的压力。所以在考虑到剪力墙结构的抗震要求时，要同时考虑其刚度和延展性。 （三）剪力墙的刚度及承载力考虑。当剪力墙处于同一平面时，具有较大的刚度和承载力，平面外则较小。所以如果剪力墙与平面外的梁连接，则延伸在平面外的墙肢就容易发生弯曲。在设计中应该尽量避免剪力墙与平面外梁连接的情况发生。必须连接的时候，应该设置对应的保护措施，避免因墙肢弯曲发生意外事件。 二、剪力墙结构设计在建筑结构设计中的应用 （一）剪力墙结构设计原则及要点 通常情况下，剪力墙的高宽要远大于其厚度，其受力形态类似于框架柱，都是压弯构件，压弯破坏状态以及计算原理基本相同。但是截面配筋构造有很大不同，具体的情况还是要根据肢长和厚度比值的范围来选择。当肢长与厚度比值不超过4，可以参照框架柱的要求来进行截面设计。当两者比值超过4但小于8，则按照短肢剪力墙的相关要求来进行截面设计。当两者比值超过8时，按剪力墙的要求来进行截面设计。剪力墙结构，既要承担水平剪力及弯矩，还需要承担竖向的压力。所以在考虑到剪力墙结构的抗震要求时，要同时考虑其刚度和延展性。 （二）平面内搭接 剪力墙以平面内受力为主，建筑结构中，剪力墙需要在结构平面的主轴方向双向布置，分别抵抗来自各方向的水平力，墙端与计算方向垂直的翼墙不仅可以增大计算方向的剪力墙的刚度和承载力，还能增大弹塑性变形能力。剪力墙外的平面布置会影响到剪力墙结构的作用。剪力墙的特点是平面内的承载力及刚度大，而平面外的承载力和刚度小。如果剪力墙与平面外的梁搭接时，会使墙肢平面外承受弯矩，特别是梁高大于2倍墙厚的时候，刚性连接梁梁端弯矩使剪力墙平面外产生弯矩，因此，在设计时尽量减少平面外连接，若不能避免，就要采取措施，从而保证了剪力墙平面外的安全性。 三、剪力墙的具体布置实施 （一）平面布置 剪力墙设计的平面布置可以灵活，但是有几个要注意的地方。①平衡、对称。建筑强设计结构有长有短。遇到较长的剪力墙时，不要全部当成一个整体，选择开洞口的方式，将墙面分成等长均匀的几段。交错不齐的剪力墙洞口会带来很多隐患，比如说受力刚度减小，结构不稳定，容易发生事故等等。所以洞口要一排排的整整齐齐。对称布置，使得结构平面上刚度均匀，减小水平力作用下给结构产生的扭转。②在进行抗震设计的时候，尽量减少一字型的短肢剪力墙的布置，双向的或者多向的更能保障安全。多向或双向的设计可以形成一定的空间工作结构。剪力墙不仅需要在结构平面主轴方向双向布置，而且还应该尽量使得各主轴方向剪力墙的侧向刚度相近。③剪力墙结构与其他的结构一样，在特殊情况下也会出现刚度突变的情况。为了避免不必要的损失，在竖直方向上要从下往上的布置。④在同一个平面上的剪力墙结构质量中心和刚度中心不可以岔开，岔开之后，无法保证其稳定性，应沿着建筑物的全高布置，侧向刚度沿着高度从下至上连续均匀，剪力墙开洞时，洞口上下对齐。⑤平面形状凹凸较大的时候，尽可能在凸出部分的端部附近布置剪力墙。当遇到建筑物周边、电梯间、楼梯间等部位时，均匀的布置剪力墙。⑥剪力墙不宜过长，超过8m的剪力墙最好设置挂高比较大的连梁将其均匀分为若干段，使得各个墙段的高度与长度之比大于3。 （二）墙肢截面厚度 剪力墙的厚度变化呈现阶段性的规律。阶段性即均匀平衡，连续不折断。阶段变化的范围最大是100m，最小是50m，严格控制在这一范围以内，才能使结构不发生变形。剪力墙的材料是混凝土，在混凝土的强度等级发生变化楼层时，此楼层要避免进行剪力墙的厚度变化。高层建筑在底部的剪力墙一般厚度大，当剪力墙的厚度超过400mm时，如果仅采用双排配筋，会形成中部大面积的素混凝土，使得剪力墙的的截面应力不均匀，所以厚度超过400mm的剪力墙，需要配置三排或四排钢筋。 （三）剪力墙结构连梁 剪力墻结构中连梁是作为连接剪力墙平面内的梁，它不仅能够连接墙肢，还能够有效的约束墙肢。在设计连梁的时候，因连梁的刚度很大，普通配筋的、跨高比小的连梁很难成为延性构件，所以对连梁进行区分，按不同的形式分别设计。①跨高比大于5的连梁，此类连梁受力情况和框架梁类似，即按照框架结构中的框架梁进行设计即可。②跨高比小于5的连梁，尤其是住在、旅馆等剪力墙结构的建筑中的连梁，跨高比往往小于2，甚至不大于1，在侧向力的作用下，这些连梁容易出现剪切斜裂缝。对于跨高比小的高连梁，可以设置水平缝，形成双连梁或者多连梁，实现弯曲破坏。当连梁宽度较大的时候，除了设置普通箍筋以外，还可以增加交叉暗柱或者设置斜向的交叉构造钢
