欢迎阅读
冠梁施工方案
一、工程概况
广州市珠江新城核心区市政交通项目基坑支护及土方工程（一标段），位于珠江新城花城大道下沉广场北面出入口以南、华就路以北、珠江大道西、珠江大道东之间的J3地块，占地面积约140公顷。
桩约C30
量约40
↓
↓
↓
↓
↓
三、主要施工方法
1.施工准备
①将钢筋锈皮、桩顶浮浆等清除冲洗干净，并按设计要求将钢筋固定成形。
②
2.
①
②
③
所有④
⑤
3.模板安装
（1）支撑体系
①支撑体系由横撑、内楞、外楞、斜撑、地锚组成。
②一侧模板由原状土组成，面刷一道水泥浆，横撑由80×80木方架设在冠梁模板上，间距
为1800mm；另一侧模板采用18mm夹板，内楞（80×80木方）竖向布置间距400mm，
外楞（φ48钢管）水平设置，上下各一道。模板外侧设两道斜撑（φ48钢管），间距500mm。另设两道Ф12对拉螺栓。地锚用80×80木方@1000。（见下图）
（2）施工方法
①冠梁模板根据冠梁形状确定，可采用18mm木模板。
②模板的拼缝要严密，防止漏浆。
③清扫基层，放好轴线、模板边线、水平控制标高，模板底口用水泥砂浆找平，预埋好地锚并检查、校正。
③采用斜面分层法浇筑、振捣混凝土，由一端向另一端进行。采用插入式振动棒振捣，振捣时，振动棒垂直插入，快入慢出，插入混凝土中的深度不超过30cm，其移动间距不大于振动棒作用半径的1.5倍，即45-60cm。振捣时插点均匀，成行或交错式前进，以免过振或漏振，振动棒振动时间约20-30s，每次振动完毕后，边振动边徐徐拔出振动棒。振捣时注意不碰松模板或使钢筋移位。
④指定专人填写混凝土浇筑记录，详细记录原材料质量、混凝土的配合比、坍落度、拌和质量、混凝土的浇筑和振捣方法、浇筑进度和浇筑过程出现的问题等，以备检查。
⑤每段间设施工缝，后段施工时对前段作凿毛处理。
5.拆模养护
3. 现浇冠梁采用合格的模板及钢管，禁止使用不合格的材料，并严格施工图纸施工。
4．支撑应按工序进行，模板没有固定前，不得进行下道工序
5．模板安装必须按模板的施工设计进行，严禁任意变动。
6．模板拆除时应严格遵守各类模板拆除作业的安全要求。作业之前应对参加作业的班组进行详细的安全技术交底，并对作业区设明显标志，派专门监护人员。
7．已拆除的模板、钢管等应及时运走或妥善堆放，严防工人因扶空、踏空坠落。
生的水平荷载F2＝2 kN/m2
荷载设计值为2×1.4×0.85=2.38kN/m2
③荷载组合设计值为
F′＝19.584+2.38=21.964kN/m2
2、验算
①木模板计算
采用18mm厚木模板，内钢楞采用80mm×80mm，间距为500mm，外钢楞采用上下各2根φ48钢管，间距为600mm，内外模板间采用φ12对拉螺杆拉固。
18mm厚木模板截面特性，I xj=bh3/12=3.888×105mm4，W xj=
bh2/6=4.32×104mm3。
a 计算简图：
模板计算简图
a 计算简图：
模板计算简图
化为线均布荷载：
q1=F′×0.4/1000=（21.964×1000×0.5）/1000=8.786N/mm（用于计算承载力）；
q2=F×0.4/1000=（19.584×1000×0.5）/1000=7.834N/mm（用于验算挠度）；
b 抗弯强度验算：
上海轨道交通9号线一期工程合约8413 东盆道井風梁施工 0緣 」口口口1 编制：朱思明、李贵平 审批： 邸耀全 上海市市政工程管理咨 询有限公司 上海轨道 口口口广 广会
交通9号线8005标益理组 2004.03 目录 一、编制说明^2 二、主要实物工程量^3 三、本工程冠梁施工的特点^ 3 四、监理工作的流程^3 五、监理对工程质量的控制重点^ 5 六、安全\文明施工监理控制^6 七、监理人员名单^6 轨道交通9号线合约议413东岔道井冠梁施工 监理实施细则 一、编制说明 1.1编制依 据 1经业主批准的上海市轨道交通9号线一期工程土建施工监理及管理合同3005 标监理规划。 2上海市轨道交通9号线一期工程东岔道井地下连续墙冠梁施工施工组织设计。 3相关标准：
上海市轨道交通9号线施丄监理和管理合同5005标 东岔道井冠梁施丨:监理实施细则 82^1 上海市市政工程管理咨询有限公司 2 《建设工程监理规范》（^^^(^…一200(0 《建筑工程施工质量验收统一标准》一2001〉 《混凝土结构工程施工及验收规范》1999〉 《钢筋焊接及验收规程》（见】 (96) 《混凝土质量控制标准》一92〕 《施工现场安全生产保证体系》98^ 《建筑施工安全检查标准》0&159—99^ 《建设工程文件归档整理范围》〔―2001 ^ 中华人民共和国工程建设标准强制性条文 上海市工程建设地方标准强制性条文。 4相关设计文件和技术资料。 1.2编制范围 本监理实施细则以目前收到上海轨道交通9号线合约尺413东岔道井①幻^+了 28. 93主体围护结构之72幅地下连续墙总计428.8111冠梁。 对监理工作的手段及方法、监理工作制度、监理质量控制三个阶段、监理资料
单位工程施工组织设计（施工方案）（基坑冠梁施工专项施工方案） 工程名称：科研设计楼（自编号A-1至A-6栋）工程地点：广州天河区软件园高唐新建区 施工单位：广东省电白建筑工程总公司 编制单位：广东省电白建筑工程总公司 编制人： 编制日期：年月日 审核人： 审批人： 审批日期：- 年月?日
目录 一、编制说明 (3) 前言 (3) 编制依据 (3) 二、工程概况 (4) 1、工程概述 (4) 2、工程地质及水文地质 (4) (1)区域特征 (5) (2)地下水类型及其富水性 (8) 3、工程设计特点 (8) 三、冠梁施工 (9) 1、主要机械设备计划 (9) 2、劳动力计划 (10) 3、施工流程 (11) 4、施工方法 (12) (1) 冠梁施工前准备 (12) (2) 冠梁施工 (13) 四、质量保证措施 (17) 1、质量控制体系 (17) 2、质量控制措施及要求 (17) 五、安全保证措施 (18) 1、安全管理体系 (18) 2、安全保证措施 (18) 六、季节性施工措施 (19) 1、雨季施工措施 (19) 2、高温季节施工 (20)
编制说明 、八、- 前言 为了顺利完成本土方开挖项目工程，在全面深入充分理解设计意图及对施工区间详细踏勘的基础上，结合本科研设计楼(自编号A-1 至A-6 栋)工程的特点，确保工期，合理控制工程造价，确保本工程施工优质高效、文明施工的指导原则，编制本冠梁施工专项施工方案。 编制依据 1. 建筑工程施工质量验收统一标准( GB50300-2011)； 2. 建筑地基基础工程施工质量验收规范( GB50202-2002)； 3. 混凝土结构工程施工及验收规范( GB50204-2010)； 4. 钢筋焊接及验收规程 ( JGJ18-2012)； 5. 基坑土钉支护技术规程( CECS9：6 97)； 6. 建筑机械使用安全技术规程 ( JGJ33-2012)； 7. 建筑工程施工现场供用电安全规范( GB50194-93)； 8. 施工现场临时用电安全技术规范 (JGJ46-2005)； 9. 建筑基坑支护技术规程 (JGJ120-2012)； 10. 锚索喷射混凝土技术规范( GB50086-2001)； 11. 建筑基坑支护工程技术规程 (DBJ/T15-20-97 )； 12. 建筑桩基技术规范 (GJ94－2008)； 13. 广州地区建筑基坑支护技术规定( GBJ02-98)； 14. 岩土锚索(索)技术规程( CECS22：2005)
冠梁施工 1、测量放样 测量人员根据设计，精确放出桩位中心线、由桩位中心线引出冠梁轴线，并将其引至冠梁基坑范围以外，放出基坑边线，经监理工程师验收合格后进行开挖。 2、基坑开挖 根据地质条件，基坑开挖采用挖掘机开挖并配合人工修整的方法进行。开挖过程中随时测量基底标高及平面位置，避免超挖。挖至冠梁底设计标高以上20cm后，用人工开挖至冠梁底标高并找平，宽度大于冠梁平面尺寸60cm～100cm. 如基底产生积水，采用集中排水法排至坑外。 3、凿桩头 基坑开挖完毕后，凿除桩头松散混凝土，以便保证桩头质量。本工艺采用空压机、风镐破碎，严禁使用破碎锤，当破碎位置距离设计标高为5cm时，剩余部分采用人工凿除。桩头要求平整，周边不允许破坏，可在凿除前在桩头标高位置人工先凿出一条沟槽。 4、垫层施工 桩头处理完毕后，待桩身混凝土试块达到设计强度后，方可进行下部工序的施工。桩头破除至设计桩顶标高，将基底整平并夯实，然后铺设M7.5砂浆垫层，起到找平和作为底模的作用。 冠梁施工工艺流程图
5、钢筋制作安装 钢筋制作时，应严格按照图纸和规范、标准图集下料，保证钢筋的规格、锚固长度、箍筋尺寸、间距等符合要求；钢筋绑扎时，先划好钢筋位置线，以确保钢筋位置准确；钢筋绑扎应全数绑扎，不得跳扎、漏扎，钢筋绑扎连接长度符合规范及图纸要求，对于采用直螺纹连接的，应在钢筋工程施工前进行工艺检验，并按每一施工阶段不同类型钢筋进行送检；钢筋绑扎先底后上，先外侧后。主筋之间交叉点要梅花型布置连接，钢筋主筋采用直螺纹接头连接。 6、模板安装 （1)模板构造 冠梁模板由侧板、木档、平撑、斜撑、木桩等组成。侧模用长条木板加 钉竖向木档。平撑和斜撑钉在木桩与木档之间。 （2)施工操作要点 ①先在基底砂浆找平层上弹出冠梁边线，再把侧模对准边线垂直竖立， 用水平尺校正侧板顶面水平后，再用斜撑和平撑钉牢。如冠梁较长，
7.2.4 冠梁施工 （一）冠梁施工工艺 冠梁分布于搅拌桩桩顶，环基坑设置，混凝土强度等级为C25，冠梁施工工艺流程图如下所示： （二） （1 冠梁土方开挖前，先采用人工沿基坑围护结构线贯通开挖探槽，确认冠梁施工范围内无地下管线后，再采用小型挖掘机进行土方开挖。 冠梁土方开挖采用垂直开挖方式进行施工，开挖时采用分段开挖的方法，每段长度根据现场地质情况控制在10～15米，随挖随护，
确保边坡的稳定。 （2）钢筋制安 依据挖孔桩中心线，按设计要求进行钢筋制安。钢筋制安完成并安装预埋钢板经驻地监理验收合格后，方可进行下一道工序。钢筋制安要满足以下技术要求： 所选用的钢筋质量证明资料齐全，且已按要求进行了检验、试验工作，结果满足使用要求。 ②钢筋的绑扎要按设计和技术规范进行施工，在加工、绑扎施工过程中，钢筋应平直、无局部曲折；表面应洁净、无损伤、油漆和锈蚀；钢筋弯曲成形在常温下进行，不允许热弯曲也不允许用锤击或尖角弯曲。 ③受力钢筋采用焊接接头时，设置在同一构件的焊接接头应相互错开，错开距离为钢筋直径的35d且不应小于500mm，在该区段内有接头的受力钢筋截面面积占受力面面积的百分比不超过50%。 ④钢筋交叉点用铁丝梅花形绑扎牢固。 （3）模板安装 由于冠梁截面较小，故模板安装较简单，通过挖孔桩中心线，施放出模板控制线。 模板安装要满足以下技术要求： 模板支架要具有足够的承载力、刚度和稳定性，能可靠地承受新浇筑混凝土的侧压力及施工中产生的荷载。 ②为保证模板接缝不漏浆，支撑中要将模板之间缝隙堵严。模板
安装前应对模板表面进行认真清理并均匀、充分地涂刷脱模剂。 ③制作5cm×5cm×4cm的垫块，安装时以保证主筋净保护层满足设计。 （4）混凝土浇筑 混凝土采用商品混凝土。 混凝土浇筑前应检查模板及支架、钢筋及预埋件是否都安装正确，并做好记录。清理模板内的垃圾、泥土及钢筋上的油污，将木模板洒水润湿。 ②混凝土浇筑时采用振捣器进行振捣，振捣过程中避免触及钢筋，并且要充分振捣，保证混凝土密实。 ③混凝土成形后，要及时养护，在混凝土浇筑后12小时内应洒水养护，在养护初期和气温较高时要多次浇水保证混凝土具有足够的湿润状态。 ④在冠梁施工缝部位要对混凝土进行处理，将混凝土表面凿毛、清洗、清除软弱的混凝土层，混凝土应细致捣实，使新旧混凝土紧密接合。 （5）拆模、养护 1、混凝土达到规定强度时，方可进行模板拆除，拆除模板时，需按程序进行，禁止用大锤敲击，防止混凝土面出现裂纹。 2、应在浇筑完毕后的12h以内对混凝土加以覆盖并保湿养护。 3、混凝土试块留置每100m3砼留设一组标养试块，同条件试块的留设砼标养；同时做好试块的养护工作。

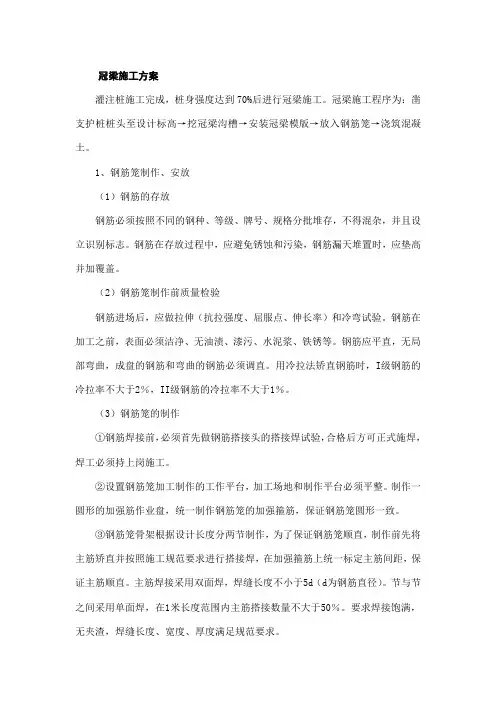

冠梁施工方案 灌注桩施工完成，桩身强度达到70%后进行冠梁施工。冠梁施工程序为：凿支护桩桩头至设计标高→挖冠梁沟槽→安装冠梁模版→放入钢筋笼→浇筑混凝土。 1、钢筋笼制作、安放 （1）钢筋的存放 钢筋必须按照不同的钢种、等级、牌号、规格分批堆存，不得混杂，并且设立识别标志。钢筋在存放过程中，应避免锈蚀和污染，钢筋漏天堆置时，应垫高并加覆盖。 （2）钢筋笼制作前质量检验 钢筋进场后，应做拉伸（抗拉强度、屈服点、伸长率）和冷弯试验。钢筋在加工之前，表面必须洁净、无油渍、漆污、水泥浆、铁锈等。钢筋应平直，无局部弯曲，成盘的钢筋和弯曲的钢筋必须调直。用冷拉法矫直钢筋时，I级钢筋的冷拉率不大于2％，II级钢筋的冷拉率不大于1％。 （3）钢筋笼的制作 ①钢筋焊接前，必须首先做钢筋搭接头的搭接焊试验，合格后方可正式施焊，焊工必须持上岗施工。 ②设置钢筋笼加工制作的工作平台，加工场地和制作平台必须平整。制作一圆形的加强筋作业盘，统一制作钢筋笼的加强箍筋，保证钢筋笼圆形一致。 ③钢筋笼骨架根据设计长度分两节制作，为了保证钢筋笼顺直，制作前先将主筋矫直并按照施工规范要求进行搭接焊，在加强箍筋上统一标定主筋间距，保证主筋顺直。主筋焊接采用双面焊，焊缝长度不小于5d（d为钢筋直径）。节与节之间采用单面焊，在1米长度范围内主筋搭接数量不大于50％。要求焊接饱满，无夹渣，焊缝长度、宽度、厚度满足规范要求。
