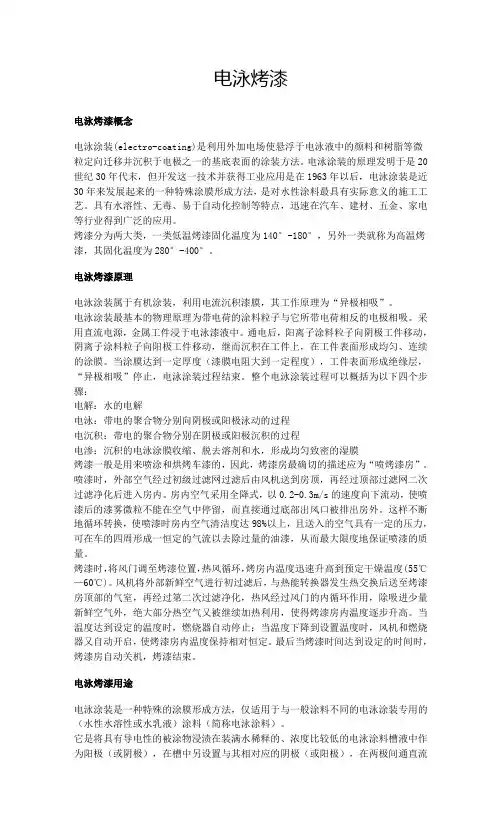

电泳烤漆
电泳烤漆概念

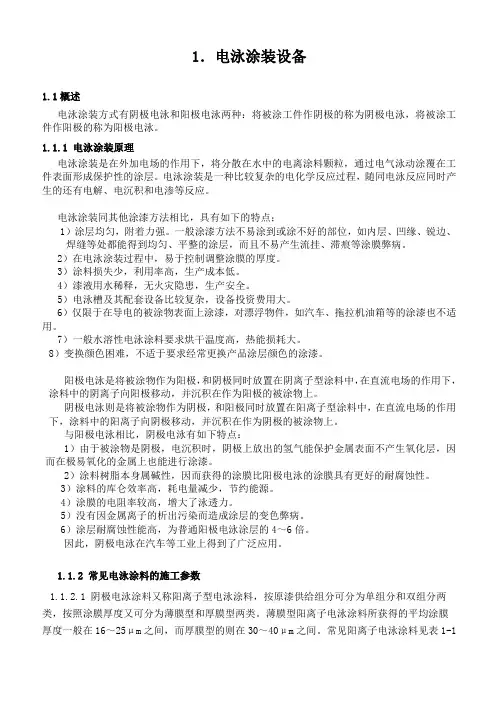

电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。
烤漆分为两大类，一类低温烤漆固化温度为140°-180°，另外一类就称为高温烤漆，其固化温度为280°-400°。
电泳烤漆原理

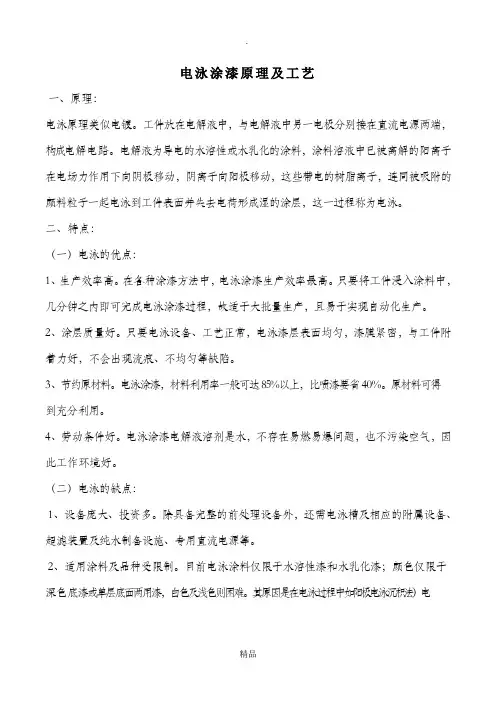

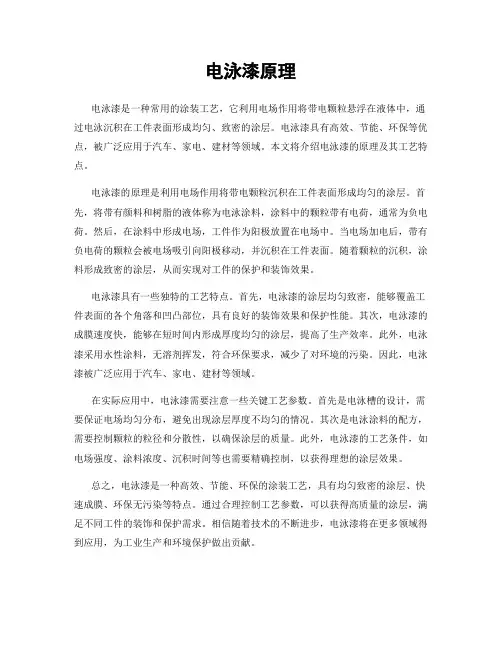

电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。
电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。采用直流电源，金属工件浸于电泳漆液中。通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。整个电泳涂装过程可以概括为以下四个步骤：
电解：水的电解
电泳：带电的聚合物分别向阴极或阳极泳动的过程
电沉积：带电的聚合物分别在阴极或阳极沉积的过程
电渗：沉积的电泳涂膜收缩、脱去溶剂和水，形成均匀致密的湿膜
烤漆一般是用来喷涂和烘烤车漆的，因此，烤漆房最确切的描述应为“喷烤漆房”。喷漆时，外部空气经过初级过滤网过滤后由风机送到房顶，再经过顶部过滤网二次过滤净化后进入房内。房内空气采用全降式，以0.2-0.3m/s的速度向下流动，使喷漆后的漆雾微粒不能在空气中停留，而直接通过底部出风口被排出房外。这样不断地循环转换，使喷漆时房内空气清洁度达98%以上，且送入的空气具有一定的压力，可在车的四周形成一恒定的气流以去除过量的油漆，从而最大限度地保证喷漆的质量。
烤漆时，将风门调至烤漆位置，热风循环，烤房内温度迅速升高到预定干燥温度(55℃—60℃)。风机将外部新鲜空气进行初过滤后，与热能转换器发生热交换后送至烤漆房顶部的气室，再经过第二次过滤净化，热风经过风门的内循环作用，除吸进少量新鲜空气外，绝大部分热空气又被继续加热利用，使得烤漆房内温度逐步升高。当温度达到设定的温度时，燃烧器自动停止；当温度下降到设置温度时，风机和燃烧器又自动开启，使烤漆房内温度保持相对恒定。最后当烤漆时间达到设定的时间时，烤漆房自动关机，烤漆结束。
电泳烤漆用途
电泳涂装是一种特殊的涂膜形成方法，仅适用于与一般涂料不同的电泳涂装专用的（水性水溶性或水乳液）涂料（简称电泳涂料）。
它是将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽液中作为阳极（或阴极），在槽中另设置与其相对应的阴极（或阳极），在两极间通直流
电一定时间，在被涂物上析出均一、水不溶的涂膜的一种涂装方法。根据被涂物的极性和电泳涂料的种类，电泳涂装法可分为两种：一是阳极电泳涂装法，被涂物为阳极，所采用的电泳涂料是阴离子型（带负电荷）；二是阴极电泳涂装法，被涂物为阴极，所采用的电泳涂料是阳离子型（带正电荷）。电泳涂装在英语中简称ED （electro-depositon）、AED（阳极电泳涂装）、 CED（阴极电泳涂装）。
电泳涂装过程伴随电泳、电沉积、电解、电渗等四种化学物理作用的组合，而形成涂膜，其原理介绍如下。
1、电泳（eletro phoresis）胶体溶液中的阳极和阴极接电后，在电场的作用下带正（或负）电荷胶体粒子向阴极（或阳极）一方泳动现象称为电泳。胶体溶液中的物质不是分子和离子形态，而是分散在液体中的溶质，该物质较大(10的-7次方—10的-9次方m 程度），不会沉淀，而是分散状态。
2、电沉积凝集（electro coagulation）固体从液体中析出的现象称为凝集（凝聚、沉积），一般是由于冷却或浓缩溶液而产生，而电泳涂装中是借助于电。在阴极电泳涂装时带正电荷的粒子在阴极上凝聚，带负电荷的粒子（离子）在阳极聚集，当带正电荷的胶体粒子（树脂和颜料）到达阴极（被涂料）表面区（高碱性的介面层），得到电子，并与氢氧离子反应变成水不溶性，沉积在阴极（被涂物）上。
3、电解（electrolysis)在具有离子导电性的溶液中的阳极和阴极接通直流电，阴离子吸往阳极，阳离子吸往阴极，并产生化学反应。在阳极产生金属溶解，电解氧化，产生氧气、氯气等，阳极是能产生氧化反应的电极。在阴极产生金属析出，并将H离子电解还原为氢气。
4、电渗（elestro and osmosis）在用半透膜间隔的浓度不同的溶液的两端（阴极和阳极）通电后，低浓度的溶媒向高浓度侧移行现象称为电渗。刚沉积到被涂物表面上的涂膜是半渗透的膜，在电场的持续作用下，涂膜内部所含的水分从涂膜中渗析出来移向槽液，使涂膜脱水，这就是电渗。电渗使亲水的涂膜变成憎水涂膜，脱水使涂膜致密化。电渗性好的电泳涂料泳涂后的湿漆可用手摸也不粘手，可用水冲洗掉附着在湿漆膜上的槽液
环氧树脂种类及性能 一、定义 1、环氧树脂（Epoxy Resin）是泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成有用的热固化产物的高分子低聚体(Oligomer）。当聚合度n为零时，称之为环氧化合物，简称环氧化物（Epoxide）。这些低相对分子质量树脂虽不完全满足严格的定义但因具有环氧树脂的基本属性在称呼时也不加区别地统称为环氧树脂。典型的环氧树脂结构如下式。 2、环氧基是环氧树脂的特性基团，它的含量多少是这种树脂最为重要的指标。描述环氧基含量有以下几种不同的表示法： ⑴环氧当量：是指含有1 mol环氧树脂的质量，低相对分子质量（分子量）环氧树脂的环氧当量为175～200,随着分子量的增大环氧基间的链段越长，所以高分子量环氧树脂的环氧当量就相应的高。 ⑵环氧值：每100g树脂中所含有环氧基的物质的量（摩尔）。这种表示方法有利于固化剂用量的计量和用量的表示。因为固化剂用量的含义是每100g环氧树脂中固化剂的加入量（part perhundred of resin缩写成phr）。我国采用环氧值这一物理量。 环氧当量=100/环氧值 3、粘度的定义
粘度：液体在流动时，在其分子间产生的内摩擦的性质，称为液体的黏性，黏性的大小用黏度表示，是用来表征液体性质相关的阻力因子。 粘度单位有两种：1、厘泊 (cps) 2、毫帕秒（m·pas） 1厘泊（cps）= 1 毫帕秒（m·pas） 二、种类及性能 1、双酚A型环氧树脂：双酚A（即二酚基丙烷）型环氧树脂即二酚基丙烷缩水甘油醚。在环氧树脂中它的原材料易得、成本最低，因而产量最大（在我国约占环氧树脂总产量的90％，在世界约占环氧树脂总产量的75％～80％），用途最广，被称为通用型环氧树脂。由双酚A型环氧树脂的分子结构决定了它的性能具有以下特点： ⑴是热塑性树脂，但具有热固性，能与多种固化剂，催化剂及添加剂形成多种性能优异的固化物，几乎能满足各种使用需求。 ⑵树脂的工艺性好。固化时基本上不产生小分子挥发物，可低压成型。能溶于多种溶剂。 ⑶固化物有很高的强度和粘结强度。 ⑷固化物有较高的耐腐蚀性和电性能。 ⑸固化物有一定的韧性和耐热性。 ⑹主要缺点是：耐热性和韧性不高，耐湿热性和耐候性差。 2、双酚F型环氧树脂：这是为了降低双酚A型环氧树脂本身的粘度并具有同样性能而研制出的一种新型环氧树脂。通
毛细管电泳的基本原理及应用 摘要：毛细管电泳法是以弹性石英毛细管为分离通道，以高压直流电场为驱动力，依据样品中各组分之间淌度和分配行为上的差异而实现分离的电泳分离分析方法。该技术可分析的成分小至有机离子、大至生物大分子如蛋白质、核酸等。可用于分析多种体液样本如血清或血浆、尿、脑脊液及唾液等，比HPLC 分析高效、快速、微量。 关键词：毛细管电泳原理分离模式应用 1概述 毛细管电泳(Caillary Electrophoresis)简称CE，是一类以毛细管为分离通道，以高压直流场为驱动力的新型液相分离分析技术。CE的历史可以追溯到1967年瑞典Hjerten最先提出在直径为3mm的毛细管中做自由溶液的区带电泳(Capillary Zone Electro-phoresis，CZE)。但他没有完全克服传统电泳的弊端[1]。现在所说的毛细管电泳(CE)是由Jorgenson和Lukacs在1981年首先提出，他们使用了75mm的毛细管柱，用荧光检测器对多种组分实现了分离。1984年Terabe将胶束引入毛细管电泳，开创了毛细管电泳的重要分支: 胶束电动毛细管色谱(MEKC)。1987年Hjerten等把传统的等电聚焦过程转移到毛细管内进行。同年，Cohen 发表了毛细管凝胶电泳的工作。近年来，将液相色谱的固定相引入毛细管电泳中，又发展了电色谱，扩大了电泳的应用范围。 毛细管电泳和高效液相色谱（HPLC）一样，同是液相分离技术，因此在很大程度上HPCE与HPLC可以互为补充，但是无论从效率、速度、样品用量和成本来说，毛细管电泳都显示了一定的优势毛细管电泳（C E）除了比其它色谱分离分析方法具有效率更高、速度更快、样品和试剂耗量更少、应用面同样广泛等优点外，其仪器结构也比高效液相色谱（HPLC）简单。C E只需高压直流电源、进样装置、毛细管和检测器。 毛细管电泳具有分析速度快、分离效率高、试验成本低、消耗少、操作简便等特点，因此广泛应用于分子生物学、医学、药学、材料学以及与化学有关的化工、环保、食品、饮料等各个领域[2]。
目录 一概述 1电泳涂装的特点 2电泳涂装的种类（阴极、阳极电泳驻性能比较）二电泳涂装基本原理 三电泳涂装工艺及工艺管理 1工件涂装前金属表面处理 2电泳涂装工艺条件及重点参数管理 四电泳涂装设备 五电泳涂装的漆膜弊病及其防治 六电泳涂料及其涂膜性能的测试方法〈操作实验〉
一概述 电泳涂装是将具有导电性的被涂工件，浸渍在装水稀释的、浓度比较低的电泳涂料槽中作为阴极（或阳极），在槽中另投置与其相对应的阳极（或阴极），在两极间通一定时间的直流电，通过物理化学作用将漆沉积在被涂工件上，形成、水不溶性膜的一种涂装方法。 1．阴极电泳涂装的特点： 高效——从漆前处理到电泳底漆烘干可实现生产线化，可适用于大流水线生产。 优质——其泳透力好，提高了工件内的防腐蚀性；（其对工件内腔、焊缝、边缘等的防腐能力是其它涂装法所不能比拟的，漆膜耐盐雾试验可达成1000小时）可得到均一的膜厚，外观好。 安全——属低公害水溶性涂料，溶剂含量少，无火灾危险，尤在采用UF 装置后，涂料回收好，大大减少了对水质和大气污染。 经济——指涂料利用率高，可达%95 2电泳涂装的种类： 电泳涂装根据涂料树脂所带电荷的种类分阴极电泳和阳极电泳。 1）阳极电泳——所用涂料树脂是由带羟基团的聚合物经胺中和成盐再水溶，树脂及颜料粒子带负电荷。常见的有聚丁二烯阳极电泳涂 料等。 2）阴极电泳——所用涂料树脂是由带胺基的碱性树脂经酸中和成盐再水溶，树脂及颜料粒子带正电荷。常见的有环氧树脂、聚胺脂等 阴极电泳涂料。 3）阴极电泳漆比较于阳极电泳漆，具有以下优点： （1）具有优良的防腐性能，对底材的附着力高，对焊缝、锐边保护更好。根据资料统计，阴极漆膜的抗蚀能力优于阳极漆 膜5~6倍。从成本角度考虑，膜厚为10μm的阴极电泳漆漆 膜，其耐盐雾试验>=400h,而膜厚为20μm的阳漆膜，其耐雾 试验仅达到240-360h。 （2）阴极电泳涂料的库仑效率为阳极电泳涂料的二倍，可使耗电量减少于30% （3）阴极电泳的泳透力高，一般为阳极电泳的1.3-1.5倍，更适宜于形状复杂的工件涂装。 （4）阴极电泳漆的利用率高，可达95%。 （5）阴极电泳漆漆漆膜外观必须有足够的膜厚，这对涂料耗用有负面影响。 二、电泳涂装基本原理 阴极电泳涂料所含的树脂带有碱性基团，经酸中和后成盐而溶于水。通直流电后，酸根负离子向阳极移动，树脂离子及其包裹的颜料粒子带正电荷向阴极移动，并沉积在阴极上，这就是电泳涂装的基本原理（俗称镀漆）。 电泳涂装是一个很复杂的电化学反应，一般认为至少有电解、电泳、电沉积、电渗这四种作用同时发生。 1、电解——任何一种导电液体在通电时产生分解的现象，如水的电解
阴极电泳漆的发展 一、阴极电沉积的开发过程 国外从60年代中期就有美国PPG公司和西德Hoechet公司等开始进行了阳离子型树脂的合成及阴极电泳施工的研究。1971年底首先有美国PPG公司研制成功第一代阴极电泳涂料。该涂料虽具有优良耐腐蚀性。但漆液PH=4左右，酸性较强，对槽体、管道及输送泵等材料容易产生腐蚀；同时烘温较高（200℃/30min）。漆膜抗碎裂性及端面的防蚀性较差，所以应用面受到限制，仅使用在电泳箱、洗衣机及干燥机等要求耐蚀性能高的电气制品上作底漆。由于PPG公司继续不断努力研究。1976年6月美国通用汽车公司将汽车部件采用PPG公司第二代阴极电泳漆（CED3002）获得成功。1977年开始正式使用阴极电泳涂漆涂装汽车车身（作底漆）。1978年美国通用汽车公司和福特汽车公司基本上已把原来使用的65条阳极电泳涂装生产线几乎全部改用新的阴极电泳涂漆。 日本和英国从1977年美国PPG公司引起技术以后，它们的汽车工业从1978-1979年也向阴极电泳涂装转化，到1978年底初步统计，世界上约有120条阴极电泳涂装生产线，其中美国有70条以上。日本有20条，欧洲有10条。 据资料报导，日本把阴极电泳的出现列为70年代涂漆史上三大重要成主就之首。堪称为电泳涂装史上的第二个里程碑。 1983年以来开发了第三代阴极电泳漆，PH值在6.5以上，接近中性或7.0左右，对设备有腐蚀性很小，电沉积电压和泳透力与第二代阴极电泳漆相同；烘烤温度在165℃左右（与阳极电泳相仿），烘烤中热损失小；不同异氰酸基交联，毒性小；一次泳涂厚度能达30~40um；涂膜耐盐雾腐蚀性1000h以上。 二、阴极电沉积的发展 由于美国、日本等许多涂料公司的不断努力，80年代阴极电泳涂料又取得了许多新的成就，其中最有代表性的是厚膜型阴级电泳涂料、低温固化型阴极电泳涂料及彩色阴极电泳涂料。 （一）厚膜型阴极电泳涂料（Uni-Prime） 为了改善阴极电泳涂料漆膜的抗碎裂性和端面防蚀性较差的缺陷，进一步提高阴极电泳漆的耐蚀性。美国PPG公司在80年代中期又相继研制成功一种新型阴极电泳涂料——厚膜型阴极电泳涂料其主要优点是： ①漆膜较厚，一次电泳膜厚可达30~40um。
电泳设备基本原理
阴极电泳涂料所含的树脂带有碱性基团，经酸中和后成盐而溶于水。通直流 电后，酸根负离子向阳极移动，树脂离子及其包裹的颜料粒子带正电荷向阴极移 动，并堆积在阴极上，这便是电泳涂装的基本原理（俗称镀漆）。电泳涂装是一 个很杂乱的电化学反响，一般以为至少有电解、电泳、电堆积、电渗这四种效果 一起发作。 1、 电解
任何一种导电液体在通电时发作分化的现象，如水的电解 能分化成 H2 和 O2。 2、 电泳
在导电介质中，带电荷的胶体粒子在电场的效果下向相反电极移动的现 象，如阴极电泳中带正电荷的胶体粒子（R3N H）夹藏和吸附颜料粒子由电泳进 程移向阴极。 3、电堆积
漆粒子在电极上的堆积现象。电堆积的第一步是 H2O 的电化学分化，这一 反响至使在阴极外表区发作高碱性（OH）界面层，当阳离子（树脂和颜料）与 OH 反响变成不溶性时，就发作涂膜的堆积。 4、电渗
刚堆积到被涂物外表的涂膜是半浸透的膜，在电场的继续效果下，涂膜内 部所含的水分从涂膜中渗分出来移向槽液，使涂膜脱水，这种现象称电渗。电渗 使亲水的涂膜变为涂膜，脱水而使涂膜细密化。
制造进程 它包含四个进程：
1 ）电解（分化） 在阴极反响开始为电解反响，生成氢气及氢氧根离 子 OH ，此反响构成阴极面构成一高碱性边界层，当阳离子与氢氧根效果成为 不溶于水的物质，涂膜堆积，方程式为：H2O→OH+H 2 ）电泳动（泳动、搬迁）阳离子树脂及 H+ 在电场效果下，向阴极移动， 而阴离子向阳极移动进程。 3 ）电堆积（分出） 在被涂工件外表，阳离子树脂与阴极外表碱性效果， 中和而分出不堆积物，堆积于被涂工件上。 4 ）电渗（脱水） 涂料固体与工件外表上的涂膜为半透明性的，具有大都 毛细孔，水被从阴极涂膜中排渗出来，在电场效果下，引起涂膜脱水，而涂膜则 吸附于工件外表，而完结整个电泳进程。
工艺特色 电泳外表处理工艺的特色： 电泳漆膜具有涂层饱满、均匀、平坦、润
滑的长处，电泳漆膜的硬度、附着力、耐腐、冲击功能、浸透功能显着优于其它 涂装工艺。
（1）选用水溶性涂料，以水为溶解介质，节省了很多有机溶剂，大大下降了 大气污染和环境危害，安全卫生，一起避免了火灾的危险；
（2）涂装功率高，涂料丢失小，涂料的利用率可达 90%～95%； （3）涂膜厚度均匀，附着力强，涂装质量好，工件各个部位如内层、洼陷、 焊缝等处都能取得均匀、滑润的漆膜，处理了其他涂装办法对杂乱形状工件的涂
电泳的基本原理 电泳是指带电颗粒在电场的作用下发生迁移的过程。许多重要的生物分子，如氨基酸、多肽、蛋白质、核苷酸、核酸等都具有可电离基团，它们在某个特定的pH值下可以带正电或负电，在电场的作用下，这些带电分子会向着与其所带电荷极性相反的电极方向移动。电泳技术就是利用在电场的作用下，由于待分离样品中各种分子带电性质以及分子本身大小、形状等性质的差异，使带电分子产生不同的迁移速度，从而对样品进行分离、鉴定或提纯的技术。 电泳过程必须在一种支持介质中进行。Tiselius等在1937年进行的自由界面电泳没有固定支持介质，所以扩散和对流都比较强，影响分离效果。于是出现了固定支持介质的电泳，样品在固定的介质中进行电泳过程，减少了扩散和对流等干扰作用。最初的支持介质是滤纸和醋酸纤维素膜，目前这些介质在实验室已经应用得较少。在很长一段时间里，小分子物质如氨基酸、多肽、糖等通常用滤纸或纤维素、硅胶薄层平板为介质的电泳进行分离、分析，但目前则一般使用更灵敏的技术如HPLC等来进行分析。这些介质适合于分离小分子物质，操作简单、方便。但对于复杂的生物大分子则分离效果较差。凝胶作为支持介质的引入大大促进了电泳技术的发展，使电泳技术成为分析蛋白质、核酸等生物大分子的重要手段之一。最初使用的凝胶是淀粉凝胶，但目前使用得最多的是琼脂糖凝胶和聚丙烯酰胺凝胶。蛋白质电泳主要使用聚丙烯酰胺凝胶。 电泳装置主要包括两个部分：电源和电泳槽。电源提供直流电，在电泳槽中产生电场，驱动带电分子的迁移。电泳槽可以分为水平式和垂直式两类。垂直板式电泳是较为常见的一种，常用于聚丙烯酰胺凝胶电泳中蛋白质的分离。电泳槽中间是夹在一起的两块玻璃板，玻璃板两边由塑料条隔开，在玻璃平板中间
第一章概述 电泳涂料技术源自汽车工业，它是适应汽车车身的涂装技术要求、解决汽车车身底漆涂装工艺中存在的问题而开发和发展起来的新的车身涂底漆方法（含新型的电泳涂料、电泳涂装工艺和涂装设备及其配套的附属装置等），是当今汽车车身涂底漆工艺的主流涂装方法。 汽车车身“打底工艺”（即漆前表面处理工艺加涂底漆工艺）是汽车车身防腐蚀和获得优质涂层的基础，是直接影响车身使用寿命的关键工艺。“打底工艺”所追求的目标是： ①能将汽车车身的100%表面（含内腔、焊缝表面）处理完善，涂上底漆。 ②底涂层的耐腐蚀应优异（达到产品设计要求），对底材的附着力强，与中涂、面漆的配套性应优良。 ③底涂层的机械性能好，且平整光滑，不需打磨，为面漆创造良好的基底。 ④涂装能实现自动化，且安全又环保。 ⑤材料利用率高，经济性好，高效且性价比高。 在世界汽车工业100多年的历史中，汽车车身涂底漆的方法已经历刷涂、喷涂、浸涂、阴极电泳、阴极电泳等多次变革，在克服或消除前种涂底漆的方法存在的工艺问题的基础上逐步走向完善。汽车车身的各种涂底漆方法的特征及优缺点参见表1-1。 表1-1 汽车车身涂底漆方法一览表 涂装方法特征存在的工艺问题备注 刷涂手工作业、工装简单 1.内腔、焊缝内涂不上漆① 2.作业效率低 3.漆面有刷痕仅适用于小批量,作坊式生产 喷涂（空气喷涂和高压无气喷涂）适用于快干底漆（如硝基 漆、双组分底漆）；作业 效率有较大幅度提高 1.内腔、焊缝内涂不上漆① 2涂着效率低；材料利用率 低 适用于流水作业式生 产和各种底漆的涂装 浸涂拖式浸涂仅浸涂车身的底部，易实 现自动化1.涂膜上下不均，有流痕， 采用滚动浸涂有改善 2.缝隙中产生“溶落②”现 象，涂膜变薄 3.大槽浸漆，火灾危险大 为不影响外观，在拖 式浸涂后车身外面涂 膜擦洗掉后再喷涂 在美国曾产生一次 浸涂槽火灾，促使改用 水性漆。 浸涂法已被电泳涂 装法淘汰 滚动浸涂在浸涂和沥漆过程中车 身旋转滚动，易实现自动 化 电泳涂装阳极电泳以车身为阳极，采用阴离 子型电泳涂料，工作液为 碱性，易实现自动化 产生阳极溶解，涂层的耐腐 蚀性差 在车身涂装中已被阴 极电泳涂装淘汰 阴极电泳以车身为阴极，采用阳离 子型电泳涂料，工作液为 酸性，易实现自动化 因车身为阴极，不产生阳极 溶解，涂膜有耐腐蚀性高， 泳透力优异 已成为大量流水生产 的汽车车身涂底漆的 主流工艺③ ①内腔，缝隙内兴漆，锈蚀就从里向外烂，产生“穿孔腐蚀”，大大降低汽车车身的使用寿命。 ②“溶落”现象是指浸渍到缝隙中的涂料，在烘干过程中随溶剂蒸发将涂膜洗落掉，从而使涂膜变薄、抗腐蚀性能降低。 ③随着先进的输送车身机械（如旋转输送机Rodip-3和多功能穿梭机）与阴极电泳涂装工艺的配套，
阴极电泳涂料匿名2001-07-17 15:06:33 日本专利:平2-40270 发明人:两角谦一等 申请人:东レ株式会社 概述： 本发明关于丙烯酸系阴离子电泳涂料。 历来,把在聚合物中有羧酸或胺的聚合物用胺或酸中和而水溶化或水分散化,将被 涂物作为阳极或阴极,用电泳法,通过聚合物的不溶化而在被涂物上析出,这种方法称 电泳涂装,它正在作为涂装技术的一个领域而发展着。前者(聚合物中有羧酸时)称阴 极电泳,后者(聚合物中有胺时)称阳极电泳。 在阳极电泳时一般使用丙烯酸系共聚物,电泳在阳极氧化处理的铝底材或前处理 (例如磷酸锌处理的)的钢板等上,前者主要用于铝窗柜,后者主要用于织布机、摇移 器、书棚等。因为使用了丙烯酸树脂,所以得到光泽、外观优异的涂膜,但是,阳极电 泳时因被涂物是阳极,在通电过程中底材会溶出,而产生着色情况。?特别是溶出的金 属离子积蓄在涂料浴中会污染涂料浴。 从耐腐蚀方面看,氧化铝膜处理底材自身耐腐蚀性优异而不成问题,但底材为钢底 材时,例如磷酸锌处理等化学处理的钢底材因这样的化学处理膜也能溶出,?所以防锈 效果下降。 在阴极电泳中因被涂物是阴极而不会产生这样的问题,一般耐腐蚀性优异。现在 阴极电泳涂装法产生了高耐腐蚀性,正在用于汽车车身的底漆涂装,?这时的涂料一般 是以环氧树脂与胺化合物的反应产物为主剂,以封闭异氰酸酯为固化剂制成的。 此时的电泳涂膜外观差,仅限用于底漆。阴极电泳涂料单道涂层不能得到良好的 涂膜外观和优异的电泳适宜性是实际情况。 从前采用简单的方法组合丙烯酸树脂和三聚氰胺树脂能得到阴极电泳涂料,?形成 兼具外观和耐腐蚀性的涂料,但是以以下理由说明这样的涂料不会存在。 在丙烯酸树脂中引入氨基(例如甲基丙烯酸二甲基氨基乙酯的共聚)的聚合物和通 常的三聚氰胺(末端有-OH、-OCH3基、OC4H9基的,例如"ニカラツク"MW-20、MW-30、MX-4等)作为阴极电泳涂料时,丙烯酸树脂用有机酸中和成为弱酸性,?在涂料浴中和三 聚氰胺反应,不仅产生沉淀,而且电泳的涂膜因氨基的碱性而妨碍与三聚氰胺的反应, 不能固化,因此涂膜的耐药品性、硬度都下降。 本发明能得到耐腐蚀性、耐药品性、硬度优异、单道涂层有良好外观的涂膜,而且 提供了操作简单、具有优异的电泳适应性的阴极电泳涂料。 本发明是由甲组分丙烯酸系共聚物或其用有机酸的中和物40～90重量份与乙组分 有羧基的三聚氰胺或苯乌粪胺树脂10～60重量份组成的阴极电泳涂料。 其中甲组分由A含碱性氮的丙烯酸系单体3～30重量%、B?乙烯属不饱和有机羧酸 和/或磺酸0～10重量%、C羟基丙烯酸单体3～30重量%和D能与上述A、B、C各单体共聚 的乙烯属不饱和单体30～94重量%聚合而成。 A中含有碱性氮的丙烯酸系单体,例如有(甲基)丙烯酸甲基氨基乙酯、(甲基)丙烯 酸二乙基氨基乙酯、(甲基)丙烯酸二正(异)丙基氨基乙酯、(甲基)丙烯酸二正(异或 叔)丁基氨基乙酯等(甲基)丙烯酸酯衍生物;N-二甲基氨基乙基(甲基)丙烯酰胺、N-二 乙基氨基乙基(甲基)丙烯酰胺、N-二正(异)丙基氨基乙基(甲基)丙烯酰胺等(甲基)? 丙烯酰胺衍生物。它们通过添加有机酸或用B所示的酸中和,?具有使聚合物水溶化的
电泳烤漆 电泳烤漆概念 电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。 烤漆分为两大类，一类低温烤漆固化温度为140°-180°，另外一类就称为高温烤漆，其固化温度为280°-400°。 电泳烤漆原理 电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。 电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。采用直流电源，金属工件浸于电泳漆液中。通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。整个电泳涂装过程可以概括为以下四个步骤： 电解：水的电解 电泳：带电的聚合物分别向阴极或阳极泳动的过程 电沉积：带电的聚合物分别在阴极或阳极沉积的过程 电渗：沉积的电泳涂膜收缩、脱去溶剂和水，形成均匀致密的湿膜 烤漆一般是用来喷涂和烘烤车漆的，因此，烤漆房最确切的描述应为“喷烤漆房”。喷漆时，外部空气经过初级过滤网过滤后由风机送到房顶，再经过顶部过滤网二次过滤净化后进入房内。房内空气采用全降式，以0.2-0.3m/s的速度向下流动，使喷漆后的漆雾微粒不能在空气中停留，而直接通过底部出风口被排出房外。这样不断地循环转换，使喷漆时房内空气清洁度达98%以上，且送入的空气具有一定的压力，可在车的四周形成一恒定的气流以去除过量的油漆，从而最大限度地保证喷漆的质量。 烤漆时，将风门调至烤漆位置，热风循环，烤房内温度迅速升高到预定干燥温度(55℃—60℃)。风机将外部新鲜空气进行初过滤后，与热能转换器发生热交换后送至烤漆房顶部的气室，再经过第二次过滤净化，热风经过风门的内循环作用，除吸进少量新鲜空气外，绝大部分热空气又被继续加热利用，使得烤漆房内温度逐步升高。当温度达到设定的温度时，燃烧器自动停止；当温度下降到设置温度时，风机和燃烧器又自动开启，使烤漆房内温度保持相对恒定。最后当烤漆时间达到设定的时间时，烤漆房自动关机，烤漆结束。 电泳烤漆用途 电泳涂装是一种特殊的涂膜形成方法，仅适用于与一般涂料不同的电泳涂装专用的（水性水溶性或水乳液）涂料（简称电泳涂料）。 它是将具有导电性的被涂物浸渍在装满水稀释的、浓度比较低的电泳涂料槽液中作为阳极（或阴极），在槽中另设置与其相对应的阴极（或阳极），在两极间通直流
环氧树脂 百科名片 环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。 目录[隐藏] 应用特性 类型分类 使用指南 国内主要厂商 环氧树脂应用领域 环氧树脂行业 环氧树脂的发展简史 英文术语:epoxy Resin 凡分子结构中含有环氧基团的高分子化合物统称为环氧树脂。固化后的环氧树脂具有良好的物理化学性能，它对金属和非金属材料的表面具有优异的粘接强度，介电性能良好，变定收缩率小，制品尺寸稳定性好，硬度高，柔韧性较好，对碱及大部分溶剂稳定，因而广泛应用于国防、国民经济各部门，作浇注、浸渍、层压料、粘接剂、涂料等用途。 我国自1958年开始对环氧树脂进行了研究，并以很快的速度投入了工业生产，至今已在全国各地蓬勃发展，除生产普通的双酚A-环氧氯丙烷型环氧树脂外，尚生产各种类型的新型环氧树脂，以满足国防建设及国发经济各部门的急需。 环氧树脂的制备方法大致有下列几种类型： 1、活性氢化物与环氧氯丙烷反应； 2、以过氧化氢或过酸（例过醋酸）将双键进行液相氧化； 3、双键化合物的空气氧化；
4、其它。 由于它的性能并不是十分完美的，同时应用环氧树脂的对象也不是千遍一律的，根据使用的对象不同，对环氧树脂的性能也有所要求，例如有的要求低温快干，有的要求绝缘性能优良------。因而要有的放矢对环氧树脂加以改性，改性的方法大致有下列几种： 1、选择固化剂； 2、添加反应性稀释剂； 3、添加填充剂； 4、添加别种热固性或热塑性树脂； 5、改良环氧树脂本身。 [编辑本段] 应用特性 纳米氧化铝透明液体XZ-LY101体颜色无色透明色固含量的20%-25%。该纳米氧化铝透明分散液中使用的是5-10纳米的氧化铝，该5-10纳米的氧化铝是经过原来粒径稍大的纳米氧化铝经过层层深加工筛选出来的氧化铝，具有明显纳米蓝相，添加到各种丙烯酸树脂，聚氨酯树脂，环氧树脂，三聚氰胺树脂，硅丙乳液等树脂的水性液体中，添加量为5%到10%，可以明显提高树脂的硬度，硬度可达6-8H甚至更高。完全透明，该纳米氧化铝液体可以是水性的或者油性的任何溶剂，由于其纳米粒径相当细小，固无论是何种溶剂皆是透明的，同时可以做各种玻璃涂层材料，宝石，精密仪器材料等。 纳米氧化铝油性树脂用液体XZ-LY102体颜色白色半透明，固含量的20%-50%。该氧化铝油性树脂用液体XZ-LY102中使用的是20纳米的氧化铝，该20纳米的氧化铝是经过原来粒径稍大的纳米氧化铝经过层层深加工筛选出来的氧化铝，具有明显纳米蓝相，添加到各种油性丙烯酸树脂，聚氨酯树脂，环氧树脂，三聚氰胺树脂，硅丙乳液等树脂的液体中，添加量为2%到5%，可以明显提高树脂的硬度，硬度可达6-8H甚至更高。该氧化铝油性树脂用液体XZ-LY102是油性的溶剂，溶剂是醇类，醚类，脂类，由于其纳米粒径相当细小，固无论是何种溶剂白色透明的，同时可以做各种玻璃涂层材料，宝石，精密仪器材料等。明显提高硬度，强度，提高耐刮擦力。 性质: 1. 氧化铝油性树脂用液体XZ-LY102透明，含量高。不沉淀不分层。 2. 氧化铝油性树脂用液体XZ-LY102，油性液体，可以是醇类，醚类，酮类液体。皆是透明，相容性很好。 3、氧化铝油性树脂用液体XZ-LY102 PH=7.0 但是具体ph值具体可根据客户要求调整。调整ph值对液体无影响。 4、氧化铝油性树脂用液体XZ-LY102硬度高、尺寸稳定性好，可广泛应用于各种塑料、橡胶、陶瓷、耐火材料等产品的补强增韧
高光底面合一阴极电泳涂料在车架上的应用 张殿平1，王子健1，李玉宁1，于安军1，万涛2 1.中国重汽集团技术发展中心，250002 2.武汉双虎汽车涂料有限公司，430035 摘要：主要介绍了高光底面合一阴极电泳涂料产品在车架上的应用。该产品提高了漆膜外观质量，降低了施工电压，同时提高槽液稳定性，真正达到既具有优良的装饰性能，又具有优良的耐候性能。 关键词：高光底面合一阴极电泳涂料施工电压槽液稳定性 0 引言 阴极电泳涂料是七十年代中期发展起来并得到工业化应用的一种新型防腐水性涂料。由于其具有以水为溶剂、无火灾危险、环境友好性强、涂装可实现自动化程度高、涂层致密、防腐性能优异等特点，使其在世界范围内，特别是在汽车工业发达国家作为底涂层而得到广泛应用。随着时代进步，电泳涂料在汽车领域正发挥着越来越大的作用，电泳涂料不断完善和提高，电泳涂料不断在汽车底漆方面，而且还发展到底漆面漆合一的程度，汽车的涂装将进入一个节能与环保全新时代。 现在的汽车主机厂在车架、车轮、底盘等汽车零部件制造工艺过程中大多采用传统环氧型阴极电泳漆作为保护底涂层[1]，但是传统的阴极电泳底漆都是环氧树脂为主骨的体系，虽然具有良好的防腐性能，但耐候性能差，在户外存放容易失光、变色、粉化，必须再喷涂一道面漆才能存放[2]。在能源及资源日趋紧张的今天，主机厂为了节约成本，同时增强其市场竞争力，迫切需要只泳涂一道电泳漆，既有传统的防腐性能又具有良好的耐候性能，所以底面合一电泳涂料的成功应用正是为了满足汽车工业不断发展的需求。 中国重汽集团卡车公司车架厂130吨电泳线2006年2月率先在国内使用FT25-7650底面合一阴极电泳涂料，彻底解决了公司长期困绕的因车架电泳漆变色、粉化而导致用户抱怨不断的问题。该线使用FT25-7650底面合一阴极电泳涂料以来，现场施工应用效果好，车架户外放置一年以上无变色、失光等现象，耐候性能及耐腐蚀性具佳。为了进一步提高车架外观装饰性能，我们与武汉双虎汽车涂料公司一起开发了外观、光泽更优的高光底面合一阴极电泳涂料，并于2007年12月份成功在中国重汽商用车有限公司车架电泳线顺利投槽成功。 1 高光底面合一阴极电泳涂料的特点 高光底面合一阴极电泳涂料是在原来的底面合一阴极电泳涂料[3]的基础上改进过来的，主要从主体树脂的分子架构，分子量分布及生产工艺方面进行了优化，使其漆膜流平性、光泽得到大幅提高，并且其它槽液性能及漆膜性能也得到相应提高。高光底面合一阴极电泳涂料的性能指标见表1、表2、表3。 表1：原漆性能
阴极电泳涂料涂装原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
阴极电泳涂料涂装原理简介 一、电泳涂料成膜原理 1.涂料工作原理 电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。 电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。 电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。采用直流电源，金属工件浸于电泳漆液中。通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。整个电泳涂装过程可以概括为以下四个步骤： ●电解：水的电解 ●电泳：带电的聚合物分别向阴极或阳极 泳动的过程 ●电沉积：带电的聚合物分别在阴极或阳 极沉积的过程 ●电渗：沉积的电泳涂膜收缩、脱去溶剂 和水，形成均匀致密的湿膜
阴极反应 2H2O + 2e- → 2(OH)- + H2 阳极反应 2H2O → 4H+ + O2 + 4e- 当pH=3 ↓ ---(COO)- [阴离子树脂] COOH M→M n+ +e- (金属) ↓ ---(COO)- [阴离子树脂] ---(COO)nM [析出] 阳极反应 2H2O → 4H+ + O2 + 4e- 阴极反应 2H2O + 2e- → 2(OH)- + H2 pH = 12～14 ↓ —NH+ [阳离子树脂] —N [析出] 在电场作用下，涂料粒子向阴极移动（电泳），由于受到阴极附近碱扩散层（OH-）的影响，涂料粒子在阴极聚结（电沉积）。槽液的流动影响扩散层，流动速率高，扩散层薄，流动速率低，扩散层厚。刚沉积的湿膜含有大量水分，由于电流的影响，会发生部分脱水，使湿膜不挥发份达到80%（电渗）。脱水后湿膜牢牢黏附在底材上，通常的清洗不能洗脱。由于边缘电流密度高，电泳过程首先发生在这些区域。如下图所示：
SH-2000型阳离子电沉积涂料施工工艺 一、阴极电泳漆涂装基本原理 电泳涂装过程同时包含着电解、电泳、电沉积、电渗等四个过程。 ① 电解 任何一种导电液体在通电时产生分解的现象称为电解 一般电解伴随有在一个或两个电极上溢出气体，在电极上分别进行着氧化与还原反应，电解过程主要是水的电解： 阴极：↑+?→?+-22222H OH e O H 阳极：↑+?→? -- 22244O O H e OH 电解越强导电介质通过的电流越强。 ② 电泳 在导电介质中，带电荷的胶体粒子受电场的作用向相反电极移动的现象称为电泳，在阴极电泳涂装过程中，带正电荷的高分子聚合物包裹着颜料粒子向阴极方向移动。 ③ 电沉积 阳离子型聚合物在阴极上沉析的现象称为阴极电沉积。 首先是水进行电解，在阴极上产生氢气并形成OH~，致使在阴极表面形成高碱性介质层，当阳离子型聚合物泳至高碱层的阴极时就与OH~反应，形成不溶性的沉积涂层． ④ 电渗 刚沉积到被涂物面上的涂膜是半渗透膜，在电场的持续作用下，涂膜内部所含的水份从涂膜中渗析出来，使涂膜脱水的现象称为电渗，电渗越好的涂膜越致密，抗物理变形性越好，防腐蚀性越好，由于电沉积涂膜是疏水性的高分子聚合物，所以允许用水清洗涂膜表面所带出的浮漆。 二、涂装工艺流程 SH-2000阳离子电沉积涂料建议施工工艺如下： 脱脂→热水洗→除锈→水洗→中和→水洗→表调→磷化→水洗→去离子水洗→电泳→超滤水喷淋回收→水洗→去离子水洗→烘干 施工工艺中的前处理工序对施工涂膜质量的好坏至关重要，尽管前处理工艺各不相同，但是总的原则是以能满足电泳涂装条件为前提，在此前提下各施工单位可自行选择前处理工艺。电泳施工要求入电泳槽工件必须无油、无锈；无机械杂质、无酸、无碱、无磷化浮灰等杂质。 为了获得良好的电泳涂膜，前处理工序应满足下列要求： ⑴工件表面脱脂完全。 ⑵工件磷化后要求磷化膜均匀，致密，无斑痕，无磷化浮尘。 ⑶磷化后末道纯水其电导率要求在20μm∕cm 以下，并要求用醋酸将其ＰＨ值中和至6.5－７，此冲洗水可循环使用，当电导率高于20μm∕cm 时应及时更换。 三、涂装设备
前处理电泳班工艺知识讲义 编制：王立维 校对：立志
电泳工艺知识 电泳涂装时一种特殊的涂膜形成方法.仅使用于与一般涂料不同的电泳涂装专用的水性涂料.简称电泳涂料.它是将具有导电性的被涂物浸渍在装满水稀释的浓度比较低的电泳涂料槽中作为阳极（或阴极）.在槽中另设置于相应的阴极（或阳极）.在两极间通直流电一定时间.在被涂上析出均一.水布溶的涂膜的一种涂装方法.根据涂物的极性和电泳涂料的种类.电泳涂装分为两种. 阳极电泳涂装法和阴极电泳涂装法 一.电泳原理 电泳涂装过程伴随着电解.电泳.电沉积.渗透等四种化学物理作用组合.形成涂膜. 二.电泳涂料的组成 树脂液.颜料浆.溶剂（-03.-04）PH值调节剂.去离子水. 三.电泳工艺流程 电泳槽—UF1—UF2—新鲜纯水洗—转挂—电泳烘干炉. 四.电泳各系统的工艺及工艺设备要求 电泳槽分为主槽和辅槽.槽液进主槽流向辅槽.电泳涂装的其它一切装置都为本槽服务. 工艺要求；1.PH：5.6—6.0 2.电导率950—1250us/cm
3.固体份：16—18％ 4.工作时间；2—4分钟 5.工作温度：30—32度 6.电泳的工作条件：分两段式供给：低压100—150V.时间 控制在30—40秒.高压230—300V.时间控制在150-160 秒. 7.阴极液PH值：2.0—4.0 电导率：100—300us/cm 工艺设备：电泳槽加料系统.制冷机组.循环过滤系统.阴极系统。超滤系统. UF1工艺参数及技术要求 工艺参数：PH：5.0—6.0 电导率600—100us／cm 喷射压力：0.1—0.2MP2 技术要求：1.检查过滤罐的进出口压力.当达到0.08—0.1MP2时更换过滤袋. 2.检查喷嘴的喷淋情况.定期更换. 四．电泳加料系统 设备作用：及时补加电泳漆材料.以保持电泳槽液的参数稳定及特殊情况及时调整. 工艺要求：补加完后用少量纯水冲洗管路和泵件.以免泵被堵塞.
文章编号:1007-9629(2000)04-0349-06 Ⅰ型水性环氧树脂固化剂及其涂料性能 陶永忠, 陈 铤, 顾国芳＊ (同济大学材料科学与工程学院,上海200092) 摘要:采用低相对分子质量液体环氧树脂与非离子表面活性剂(BM J )反应合成BM J -环 氧加成物,将表面活性链段引入到环氧树脂分子链中,然后经封端和成盐得到Ⅰ型水性环 氧固化剂.研究了影响Ⅰ型水性环氧固化剂及其所配乳液涂料性能的因素,并对乳液的稳 定性、固化速率和涂膜硬度等性能进行了评价. 关键词:水性涂料;Ⅰ型水性环氧固化剂;表面活性剂 中图分类号:O 633.13 文献标识码:A 收稿日期:2000-07-17;修订日期:2000-09-18 作者简介:陶永忠(1975-),男,湖北人,同济大学博士生. ＊通信联系人. 1 环氧树脂涂料的发展概况 环氧树脂具有优异的性能,如附着力高,耐化学性、耐溶剂性优异,硬度高,耐磨性好等,已在工业上获得广泛的应用.用环氧树脂配制的涂料属高性能涂料,可用于机械设备、厨具、家具、工业地坪等.传统的环氧树脂涂料通常为溶剂系统或无溶剂系统.由于对环境保护的要求日益迫切和严格,不含有机溶剂(VOC -free )或低VOC 、或不含HAP (有害空气污染物,hazardous air pollutants )的系统成为新的方向.国外从20世纪70年代起开始开发水性环氧系统[1] ,然后陆续进行商品生产.例如Shell 公司的EPI -REZ 3522WY55和Henkel 公司的Waterpox y140等.国内尚无此类商品的生产.作为涂料使用,水性环氧树脂不造成空气污染、气味低、不燃和施工工具易于清洗,具有很大的社会效益和经济效益.2 水性环氧系统的分类 水性环氧系统一般分为两类[2]: (1)Ⅰ型水性环氧系统.Ⅰ型水性环氧系统由低相对分子质量(文中相对分子质量均简称为分子量)液体环氧树脂(环氧当量190左右)和水性环氧固化剂组成.低分子环氧,通常为双酚A 型液体树脂,如国产的环氧E -51(环氧618),Shell 公司的EPON 828等.树脂作为双组分的一个组分一般不乳化,而由固化剂在使用前混合乳化,当然也有预先用表面活性剂乳化的.对前一种情况,Ⅰ型水性环氧固化剂必须既是交联剂又是乳化剂,这类固化剂以多胺为基础,在其分子中引入具有表面活性的链段,使它成为两亲性的分子,从而具有很强的乳化作用.由于采用液态的树脂,Ⅰ型水性环氧系统中不必加入溶剂,该体系的VOC 可为零. (2)Ⅱ型水性环氧系统.Ⅱ型水性环氧系统由高分子量固体环氧树脂(环氧当量500左右),如国产的环氧E -21,及水性环氧固化剂组成.高分子量环氧树脂在室温下为固体,软化点为60～80°C .因此一般由生产厂预先配制成乳液. 3 Ⅰ型水性环氧固化剂 Ⅰ型水性环氧固化剂是多乙烯多胺的改性产物.它合成的技术路线:采用低分子量液态环氧树第3卷第4期 2000年12月建 筑 材 料 学 报JO URN AL O F BUI LDI NG M A T ERIA LS Vol .3,No .4 Dec .,2000
环氧树脂 目录 材料简介应用特性类型分类使用指南国内主要厂商环氧树脂应用领域环氧树脂行业 材料简介 环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物，除个别外，它们的相对分子质量都不高。环氧树脂的分子结构是以分子链中含有活泼的环氧基团为其特征，环氧基团可以位于分子链的末端、中间或成环状结构。由于分子结构中含有活泼的环氧基团，使它们可与多种类型的固化剂发生交联反应而形成不溶、不熔的具有三向网状结构的高聚物。 应用特性 1、形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。 2、固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。 3、粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。 4、收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。 5、力学性能。固化后的环氧树脂体系具有优良的力学性能。 6、电性能。固化后的环氧树脂体系是一种具有高介电性能、耐表面漏电、耐电弧的优良绝缘材料。 7、化学稳定性。通常，固化后的环氧树脂体系具有优良的耐碱性、耐酸性和耐溶剂性。像固化环氧体系的其它性能一样，化学稳定性也取决于所选用的树脂和固化剂。适当地选用环氧树脂和固化剂，可以使其具有特殊的化学稳定性能。 8、尺寸稳定性。上述的许多性能的综合，使环氧树脂体系具有突出的尺寸稳定性和耐久性。 9、耐霉菌。固化的环氧树脂体系耐大多数霉菌，可以在苛刻的热带条件下使用。 类型分类 根据分子结构，环氧树脂大体上可分为五大类： 1、缩水甘油醚类环氧树脂 2、缩水甘油酯类环氧树脂 3、缩水甘油胺类环氧树脂 4、线型脂肪族类环氧树脂 5、脂环族类环氧树脂 复合材料工业上使用量最大的环氧树脂品种是上述第一类缩水甘油醚类环氧树脂，而其中又以二酚基丙烷型环氧树脂（简称双酚A型环氧树脂）为主。其次是缩水甘油胺类环氧树脂。 1、缩水甘油醚类环氧树脂 缩水甘油醚类环氧树脂是由含活泼氢的酚类或醇类与环氧氯丙烷缩聚而成的。
SDS－PAGE电泳的基本原理及浓缩胶浓缩样品的原理 SDS-PAGE（十二烷基硫酸钠-聚丙烯酰胺凝胶电泳）是目前最常用的分离蛋白质的电泳技术 SDS-聚丙烯酰胺凝胶电泳，是在聚丙烯酰胺凝胶系统中引进SDS，SDS能断裂分子内和分子间氢键，破坏蛋白质的二级和三级结构，强还原剂能使半胱氨酸之间的二硫键断裂，蛋白质在一定浓度的含有强还原剂的SDS溶液中，与SDS分子按比例结合，形成带负电荷的SDS-蛋白质复合物，这种复合物由于结合大量的SDS，使蛋白质丧失了原有的电荷状态形成仅保持原有分子大小为特征的负离子团块，从而降低或消除了各种蛋白质分子之间天然的电荷差异，由于SDS与蛋白质的结合是按重量成比例的，因此在进行电泳时，蛋白质分子的迁移速度取决于分子大小。当分子量在15KD到200KD之间时，蛋白质的迁移率和分子量的对数呈线性关系，符合下式：logMW=K-bX，式中：MW为分子量，X为迁移率，k、b均为常数，若将已知分子量的标准蛋白质的迁移率对分子量对数作图，可获得一条标准曲线，未知蛋白质在相同条件下进行电泳，根据它的电泳迁移率即可在标准曲线上求得分子量。 SDS-PAGE电泳成功的关键是什么？ ①溶液中SDS单体的浓度 SDS在水溶液中是以单体和SDS-多肽胶束的混合形式存在，能与蛋白质分子结合的是单体。为了保证蛋白质
与SDS的充分结合，它们的重量比应该为1∶4或1∶3。②样品缓冲液的离子强度因为SDS结合到蛋白质上的量仅仅取决于平衡时SDS单体的浓度，不是总浓度，而只有在低离子强度的溶液中，SDS 单体才具有较高的平衡浓度。所以，SDS电泳的样品缓冲液离子强度较低，常为10-100 mM。③二硫键是否完全被还原只有二硫键被完全还原以后，蛋白质分子才能被解聚，SDS才能定量地结合到亚基上从而给出相对迁移率和分子质量对数的线性关系。Sample buffer 中的β-巯基乙醇的浓度常为4-5%，二硫苏糖醇的浓度常为2-3%。前者有挥发性，最好使用前加入。 SDS-PAGE缓冲液系统的选择，Tris-Glycine、Tris-Tricine、Tris-硼酸盐或者其他？ 一般来说，在被分析的蛋白质稳定的pH范围，凡是不与SDS发生相互作用的缓冲液都可以使用，但缓冲液的选择对蛋白带的分离和电泳的速度是非常关键的。Tris-甘氨酸系统是目前使用最多的缓冲系统。Tris-甘氨酸系统是目前使用最多的缓冲系统。如果要测定糖蛋白的分子量，最好采用Tris-硼酸盐缓冲系统，对于分子质量小于15 kDa的蛋白样品，可以使用SDS-尿素系统，也可以采用Tris-tricine缓冲系统。 积层胶（或称浓缩胶）的作用原理？
