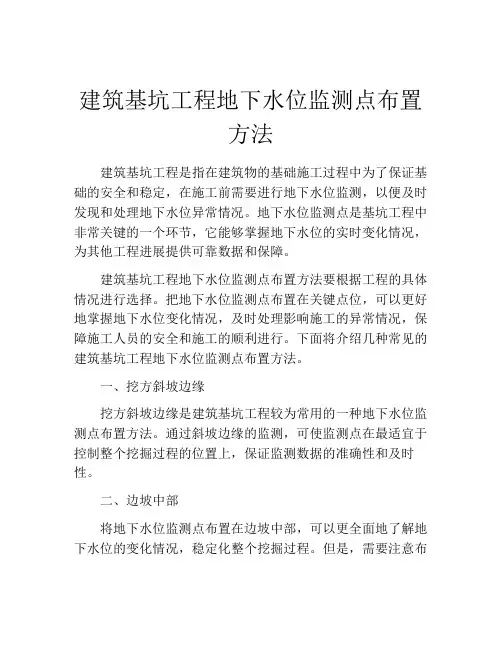

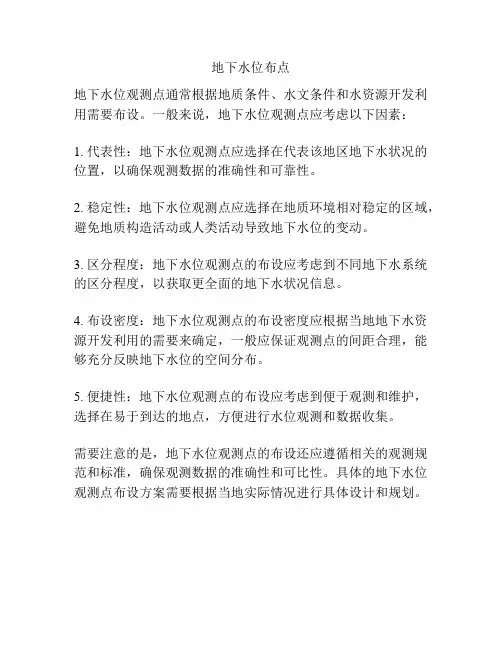

建筑设计知识：基坑地下水位监测点的布置应符合哪些要求 1、基坑内地下水位当采用深井降水时，水位监测点宜布置在基坑中央和两相邻降水井的中间部位。当采用轻型井点、喷射井点降水时，水位监测点宜布置在基坑中央和周边拐角处，监测点数量视具体情况确定。
2、基坑外地下水位监测点应沿基坑、被保护对象的周边或两者之间布置，监测点间距宜为20~50m。相邻建筑、重要的管线或管线密集处应布置水位监测点。如有止水帷幕，宜布置在止水帷幕的外侧约2m处。
3、水位观测管的管底埋置深度应在最低设计水位或最低允许地下水位之下3~5m。承压水水位监测管的滤管应埋置在所测的承压含水层中。
4、回灌井点观测井应设置在回灌井点与被保护对象之间。
基坑支护专项施工方案的主要内容和审查要点 加强基坑支护专项施工方案审查，对工程的质量、进度、安全都是十分重要的。基坑支护专项施工方案的主要内容和审查要点如下： 一、基坑支护专项施工方案的主要内容 1、工程概况 工程概述；地下室结构概述；工程地质水文地质条件（特别是不良地质反映）；周围环境情况，特别要说明需重点关注的建筑物、地下管线等的状态。 2、基坑支护设计概述 基坑支护设计方案、降水方案、支护设计对施工提出的特殊要求 3、编制依据 4、基坑工程的难点、重点和关键点 5、施工组织管理机构、人员配置及职责 6、资源配置计划 机械设备配置、劳动力配置、材料配置、监测仪器配置 7、总体施工部署 施工准备工作、总体施工顺序（各工序交叉施工顺序）、施工进度计划、施工进度计划实施的风险及预防措施分析 8、施工方法及技术措施 各类桩墙施工技术措施（钻孔桩、搅拌桩、旋喷桩、振动灌注桩、人工挖孔桩、预制桩、咬合桩、地下连续墙等）、土钉墙施工技术措施、压顶梁（围檩）、内支撑、锚杆施工技术措施、格构柱施工技术措施、土方开挖施工技术措施, 这是关键施工措施（特别是软粘土）。降水与排水措施（轻型井点、深井、明排等），砂性土层中是关键施工措施。传力带施工（拆除）、支撑拆除、土方回填等施工技术措施。 9、基坑支护监测 10、危险源辨识及应急措施 11、工程质量保证措施 质量保证体系、关键工艺或工序质量保证措施、材料和设备保证措施 12、安全生产、文明施工、环境保护保证措施
13、附件 （1）基坑围护设计专家论证意见书和设计院对论证意见的回复 （2）基坑支护专项施工方案专家论证意见书 （3）企业相关技术标准 （4）基坑围护设计平面图、典型剖面图及节点大样图 （5）典型地质剖面图及土工指标一览表 （6）基坑环境平面图 （7）基坑降、排水平面布置图 （8）施工平面布置图 （9）土方开挖平面流向图、剖面图、工况图、运输组织图 （10）进度计划网络或横道图 （11）基坑监测点平面布置图 二、基坑支护专项施工方案的审查要点 1、方案的审批情况 检查方案的编制、审核、审批手续是否齐全。是否经施工单位技术负责人审批签字，加盖公司一级图章，不得有代签的现象。 2、专家论证的情况 土方开挖深度超过5m（含5m），或地下室三层以上（含三层），或深度虽未超过5米，但地质条件和周围环境及地下管线极其复杂的工程，其基坑支护设计方案必须经过专家论证。检查须经过专家论证的方案是否有书面基坑支护专项施工方案专家论证意见书，以及专家论证意见书中提出的问题是否有设计院对论证意见的回复，以及是否在方案中得到修改。 3、方案的完整性情况 方案应包含十三个方面的内容，详见本文第一部分。很多方案的内容都不完整，有的方案对许多重要的内容都没有描述。 4、方案的设计情况 基坑围护的设计单位应具有相应资质条件，其中深基坑设计方案应经专家论证取得专家意见书，设计单位再根据专家论证意见出设计变更联系单，连同设计方案一起报建设行政主管部门办理备案手续。 5、周边环境的描述
XXXXXXX地块 基坑围护监测方案 XXXXX勘察院 二0一八年一月
XXXXXXX地块 基坑围护监测方案 项目负责： 校对： 审核： 监测单位：XXXXXX勘察院 监测资质：工程勘察综合类甲级单位地址：XXXXXXX 2018年1月8日
目录 一、项目概述 (4) 二、监测目的 (4) 三、监测执行规和依据 (5) 四、监测项目及容 (5) 五、监测点的布设 (5) 1．深层土体水平位移监测 (5) 2．地下水位观观测点 (6) 3．坑顶沉降及水平位移监测点 (7) 4．冠梁水平位移监测点 (7) 5．立柱沉降观测点 (8) 6．支撑轴力监测点 (8) 7．周边管线、桥梁、建筑物沉降观测点 (8) 8．坑外地面沉降监测点 (8) 六、监测项目的实施 (9) 1、监测控制网的布设 (9) 2、深层土体位移（测斜）监测 (10) 3、地下水位监测 (12) 4、竖向位移观测 (12) 5、水平位移观测 (13) 6、钢支撑轴力监测 (14) 七、监测周期、频率 (14) 八、监测控制指标（报警值） (15) 九、监测设备 (15) 十、本工程监测人员的配备 (16) 十一、监测成果反馈 (16) 十二、质量及安全保证措施 (16) 附: 1、单位资质证书 2、监测人员职称证书 3、监测点平面布置图
一、项目概述 本项目拟建的XXXXX地块位于XXXXXXX东侧、XXXXXX西侧、XXXXXX南侧。总用地面积XXXXXX平方米，建筑面积XXXXXX平方米。本项目主要拟建物包括XXXXXX住宅（18F）、XXXXXX地下室及其他配套设施。 本基坑开挖深度为3.51米-4.61米，坑中坑二次开挖0.59-1.81米。 基坑围护方法：本基坑采用SMW工法桩+钢支撑的围护方式。 基坑西侧开挖边界距离用地红线最近约2.5米，基坑南侧开挖边界距离用地红线最近约2.3米，西侧的用地红线为肛肠医院已建围墙。基坑东侧开挖边界距离用地红线最近约4米，东侧紧贴用地红线有自来水管线及电力管线，基坑开挖边界距离管线最近约6米。基坑北侧开挖边界距离用地红线最近约14米左右，红线外有电力、电信等市政管线。 按照有关规，本基坑安全等级为二级。 二、监测目的 通过监测工作，可以达到以下目的： ①、及时发现不稳定因素 由于土体成分和结构的不均匀性、各向异性及不连续性决定了土体力学性质的复杂性，加上自然环境因素的不可控影响，必须借助监测手段进行必要的补充，以便及时采取补救措施，确保基坑稳定安全，减少和避免不必要的损失。 ②、验证设计、指导施工 通过监测可以了解周边土体的实际变形和应力分布，用于验证设计与实际符合程度，并根据变形和应力分布情况为施工提供有价值的指导性意见。 ③、保障业主及相关社会利益 通过对周边环境监测数据的分析，调整施工参数、施工工序、重车进出以及停靠位置，确保地下管线的正常运行，有利于保障业主及相关方的利益。 ④、积累地区性基础工程施工经验 通过对围护结构、周边环境等监测数据的分析和整理，了解施工期间各监测对象的实际变形情况及所受的影响程度，分析基坑施工特征，为地区性类似的工程积累经验。
项目管理平台建设方案
目录： 1 项目简介 (3) 1.1 项目背景 (3) 1.2 项目目标 (3) 1.3 本期项目范围 (4) 2 项目管理系统设计 (5) 2.1 建设目标 (5) 2.2 平台架构 (5) 2.3 业务流程 (6) 2.4 功能规划 (6) 2.4.1 项目动态 (6) 2.4.2 项目启动与结项 (6) 2.4.3 项目计划管理 (7) 2.4.4 项目执行与监控管理 (7) 2.4.5 报表管理 (8) 2.4.6 知识库管理 (8) 2.4.7 用户管理 (9) 2.4.8 角色管理 (9) 2.4.9 权限管理 (9) 2.4.10 日志管理 (9) 2.4.11 数据字典管理 (9)
1项目简介 1.1项目背景 项目开发、交付、运维、交易业务开展，处于粗放管理状态。目前通过邮件、会议、报告等形式对项目信息、进度、任务进行管理。人员沟通任务工作量大，不利于信息资料传递准确性、一致性。另外，项目信息保存在不同的员工和部门中，不能对项目整体进度、计划执行情况有全面、直观的了解。另外项目信息不能及时有效的在不同部门间共享，相互之间不了解，不能形成有效的合力推动业务的进展。以至于不能及时发现问题，甚至影响决策。 1.2项目目标 1、解决多项目实时监控的难题 横向监控：可以实现对多项目的监控。及时发现项目的问题，并且可以将一些隐蔽在下面的问题通过类似项目之间对比等方式发现，而无需等到问题暴露出来才进行处理。 纵向监控：通过对项目深度的监控，掌握项目各个可能发生问题的环节，将问题挖掘出来，而不是停留在事务的表面，简单的进行了解，这样实现了对项目的全面监控，从而确保了项目的有效执行。 2、改善工作流程，固化优秀的管理模式，实现“管理复制” 任何类型的项目，企业在管理上都应该逐渐形成一套成熟的管理流程和模式;在承接一个具体项目时，再根据具体情况进行相应调整。通过本系统，可优化企业的工作流程，固化优秀的管理模式，实现管理复制的连锁效应。 3、提高企业的知识管理能力和辅助决策能力 集中沉淀项目实施过程的大量数据，通过知识管理功能有效的管理这些资源，为企业领导的战略提供定量的、有力可靠的参考依据，同时，提升企业的知识管理能力和学习能力。 4、提高项目计划和进度的控制能力

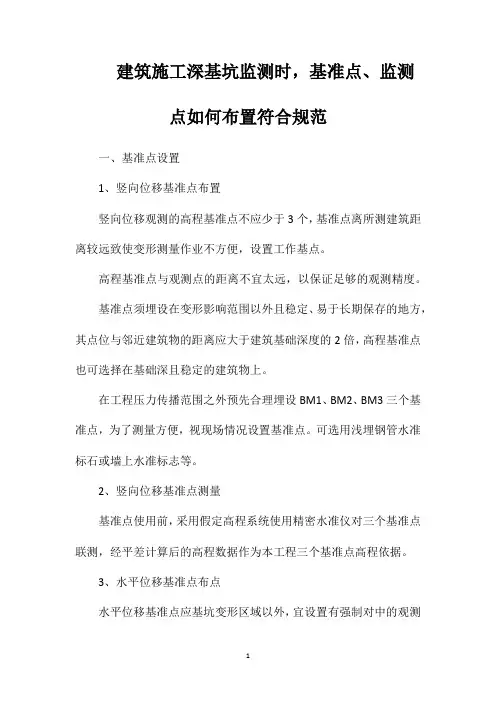

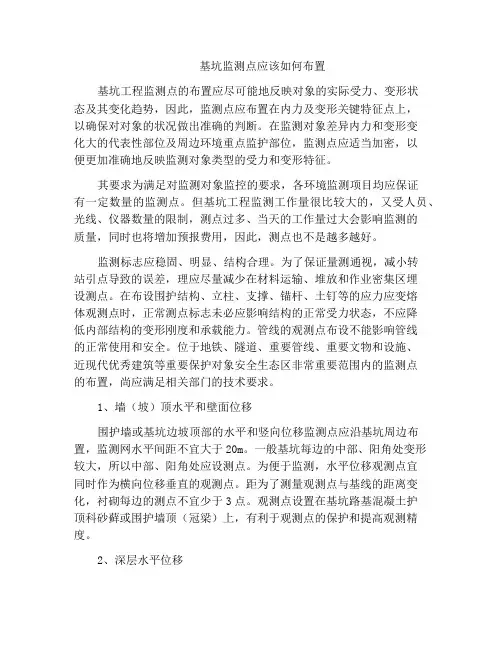

基坑监测内容摘要 基坑围护体系随着开挖深度增加必然会产生侧向变位，关键是侧向变位的发展趋势如何。一般围护体系的破坏都是有预兆的，因而进行严密的基坑开挖监测非常重要。通过监测可及时了解围护体系的受力状况，对设计参数进行反分析，以调整施工参数，指导下步施工，遇异情可及时采取措施。应该说，基坑监测是保证基坑安全的一个重要的措施。 基坑监测规范要求如下： 一、监测点布置 1、土体的深层水平位移监测点宜布置在基坑周边的中部、阳角处及有代表性的部位；当测斜管埋设在土体中，测斜管长度不宜小于基坑开挖深度的 1."5倍，并应大于维护墙的深度。以测斜管底为固定起算点，管底应嵌入到稳定的土体中。 2、地下水位监测点的布置应符合下列要求： （1）、基坑内地下水位当采用深井降水时，水位监测点宜布置在基坑中央和两相邻降水井的中间部位；当采用轻型井点、喷射井点降水时，水位监测点宜布置在基坑中央和周边拐角处，监测点数量应视具体情况确定； （2）、基坑外地下水位监测点应沿基坑、被保护对象的周边或在基坑与被保护对象之间布置，监测点间距宜为20~50m。相邻建筑、重要的管线或管线密集处应布置水位监测点；当有止水帷幕时，宜布置在止水帷幕的外侧约2m处； （3）、水位观测管的管底埋置深度应在最低设计水位或最低允许地下水位之下3~5m。承压水水位监测管的滤管应埋置在所测的承压含水层中； （4）、回灌井点观测井应设置在回灌井点与被保护对象之间。 3、基坑周边环境监测点的布置应符合下列要求： （1）、从基坑边缘以外1~3倍基坑开挖深度范围内需要保护的周边环境应作为监测对象。
必要时尚应夸大监测范围。 （2）、位于重要保护对象安全保护区范围内的监测点的布置，尚应满足相关部门的技术要求。 （3）、建筑竖向位移监测点布置应符合下列要求： a、建筑四角、沿外墙每10~15m处或每隔2~3根柱基上，且每侧不小于3个监测点； b、不同地基或基础的分界处； c、不同结构的分界处； d、变形缝、抗震缝或严重开裂处的两侧； e、新、旧建筑或高、低建筑交接处的两侧； f、高耸构建筑基础轴线的对称部位，每一构筑物不应少于4点。 （4）、建筑水平位移监测点应布置在建筑的外墙墙角、外墙中间部位的墙上或柱上、裂缝两侧以及其他有代表性的部位，监测点间距视具体情况而定，一侧墙体的监测点不宜少于3点。 （5）、相邻地基沉降观测点可选在建筑纵横轴线或边线的延长线上，亦可选在通过建筑重心的轴线延长线上。其点位间距应视基础类型。荷载大小及地质条件，与设计人员共同确定或征求设计人员意见后确定。点位可在建筑基础深度 1."5- 2."0倍的距离范围内，由外墙向外由密到疏布设，但距基础最远的观测点应设置在沉降量为零的沉降临界点以外。 （6）、建筑裂缝、地表裂缝监测点应选择有代表性的裂缝进行布置，当原有裂缝增大或出现新裂缝时，应及时增设监测点。对需要观测的裂缝，每条裂缝的监测点至少应设2个，- 1 - 且宜设置在裂缝的最宽处及裂缝末端。
第一章设计方案综合说明 概述 1.1.1 工程概况 拟建南京新城科技园B地块深基坑位于河西香山路和嘉陵江东街交会处东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青石路。B地块±0.00m 相当于绝对标高+7.40m。基坑挖深为～8.0m。拟建场地属Ⅱ级复杂场地。该基坑用地面积约20000 m2，包括3幢地上建筑和一层地下室。建筑物采用框架结构，最大单柱荷载标准值为23000KN，拟采用钻孔灌注桩基础设计方案。 有关拟建物层数、结构型式、柱网和室内外地坪设计标高具体见表。 | 本工程重要性等级为二级，抗震设防类别为丙类。根据该工程重要性等级、场地复杂程度和地基复杂程度，按《岩土工程勘察规范》（GB50021-2001）节，划分该工程岩土工程勘察等级为乙级。 #
1.1.2 基坑周边环境条件 基坑四面均为马路，下设通讯电缆、煤气管线等设施。北侧隔马路为基坑（A地块） 1.1.3 工程水文地质条件 拟建场地地形总体较为平坦，地面高程在~8.78m（吴淞高程系）之间。对照场地地形图看，场内原有沟塘已被填埋整平。场地地貌单元属长江漫滩。 在基坑支护影响范围内，自上而下有下列土层： ①~1杂填土：杂色，松散，由粉质粘土混碎砖、碎石和砼块等建筑垃圾填积，其中~4.5m填料为粉细砂，填龄不足2年。层厚~4.9m； ①~2素填土：黄灰~灰色，可~软塑，由粉质粘土、粘土混少量碎砖石填积，含少量腐植物，填龄在10年以上。埋深~5.3m，层厚~2.6m； ①~2a淤泥、淤泥质填土：黑灰色，流塑，含腐植物，分布于暗塘底部，填龄不足10年。埋深~2.9m，层厚~4.0m； \ ②~1粉质粘土、粘土：灰黄色~灰色，软~可塑，切面有光泽，韧性、干强度较高。埋深~4.7m，层厚~2.1m； ②~2淤泥质粉质粘土：灰色，流塑，含腐植物，夹薄层粉土，切面稍有光泽，韧性、干强度中等。埋深~6.2m，层厚~12.4m； ②~2a粉质粘土与粉土互层：灰色，粉质粘土为流塑，粉土呈稍密，局部为流塑淤泥质粉质粘土，具水平层理。切面光泽反应弱，摇震反应中等，韧性、干强度低。埋深~5.7m，层厚~3.3m； ②~3粉质粘土、淤泥质粉质粘土：灰色，流塑，夹薄层（局部为层状）粉土、粉砂，具水平层理。切面稍有光泽，有轻微摇震出水反应，韧性、干强度中等偏低。埋深~15.6m，层厚~7.7m； ②~4粉质粘土、淤泥质粉质粘土夹粉土、粉砂：灰色，粉质粘土、淤泥质粉质粘土为流塑，粉土、粉砂为稍~中密，局部为互层状，具水平层理。光泽反应弱，摇震反应中等，韧性、干强度较低。埋深~21.5m，层厚~8.8m； ②~5粉细砂：青灰~灰色，中密，砂颗粒成分以石英质为主，含少量腐植物及云母碎片。埋深~25.6m，层厚~12.3m； ②~5a粉质粘土、淤泥质粉质粘土：灰色，流塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~5层中。埋深~25.0m，层厚~0.5m； ②~6细砂：青灰色，密实，局部为粉砂，砂颗粒成分以石英质为主，含云母碎片。层底部局部地段含少量卵砾石。埋深~33.5m，层厚~22.1m； · ②~6a淤泥质粉质粘土、粉质粘土，灰色，流~ 软塑，切面稍有光泽，韧性、干强度中等。呈透镜体状分布于②~6层中。埋深~45.5m，层厚~1.4m。 ⑤~1强风化泥岩、泥质粉砂岩：棕红~棕褐色，风化强烈，呈土状，遇水极易软化，属极软岩，岩体基质本量等级分类属Ⅴ级。埋深~52.3m，层厚~5.8m。 ⑤~2中风化粉砂质泥岩、泥质粉砂岩：紫红~棕褐色，泥质胶结，夹层状泥岩，属极软岩~软岩，岩体较为完整，有少量裂隙发育，充填有石膏，遇

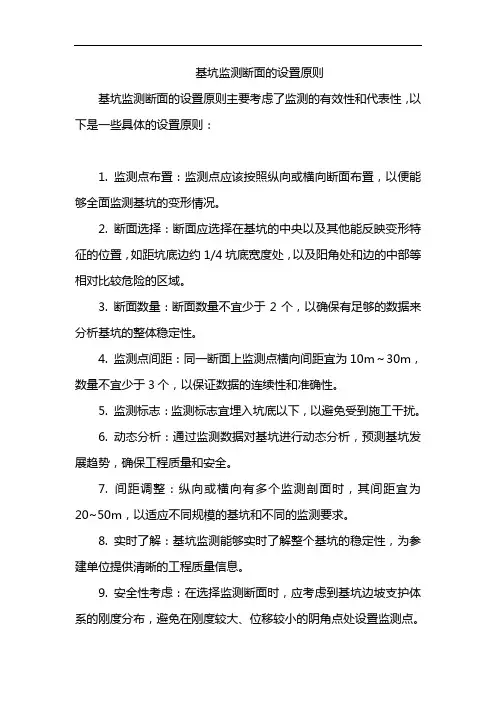

第五章监测点布置和埋设 5.1监测点布设原则 1．以设计提供的《主体围护结构监测平面图》为参考。 2.各监测项目的测点布设位置及密度应与基坑开挖顺序、被保护对象的位置及特性相配套。同时为综合把握基坑变形状况，提高监测数据的质量，应保证每一开挖区段有监测点。遵循规结合实际，参照围护体布置及开挖分区等参数，进行测点布置。 3.基坑监测点总体布设原则： 1）监测点应充分结合基坑工程监测等级、基坑设计参数特性和基坑施工参数特性进行合理布置。 2）监测点布置应最大限度反映基坑围护结构体系受力和变形的变化趋势。 3）基坑围护结构侧边中部、阳角处、受力（或变形）较大处应布置测点，重点区域应加密监测点。 4）不同监测项目的监测点宜布置在同一断面上，便于数据比对。 5）监测点间距布置应满足规要求，应满足设计及相关单位的合理要求。 6）各监测项目的测点布置，需兼顾基坑分块施工特点，确保每分块开挖施工中，均有对应测点有效工作，从而为分块施工过程提供数据信息。 4.区间隧道监测点布置每10环在管顶和管底各设置一个，盾构始发井和接受井部位各设置一个断面。收敛监测布置间隔同隧道管片沉降监测。 5.2围护结构体系观察 基坑工程的现场监测应采用仪器监测与巡视检查相结合的方法。整个基坑工程施工期，与仪器监测频率相对应，应进行巡视检查，并形成书面巡视报表。 巡视检查容主要针对四部分：围护结构、施工工况、周边环境和监测设施。 一般现场巡视容汇总表
现场巡视检查以目测为主，可辅以锤、钎、量尺、放大镜等工器具以及摄像、摄影等设备进行。 每日由专人对自然条件、支护结构、施工工况、周边环境、监测设施等的巡视检查情况进行书面记录，及时整理，并与仪器监测数据进行综合分析。 巡视检查如发现异常和危险情况，应及时通知委托方及其他相关单位。 5.4围护结构顶部水平位移监测 基坑开挖期间大面积土方卸载，围护结构将产生一定水平位移，为掌握围护结构顶部位移信息，布设墙顶水平位移监测点，围护结构顶水平位移值亦可作为测斜自管口向下计算时的管口位移修正值。 测点布置与围护结构测斜孔位置一一对应。 围护结构顶部水平位移监测点，一般直接布设在顶圈梁上，依据测点布设时机相对圈梁浇筑混凝土时间，可区分为先埋和后埋两种方式。
