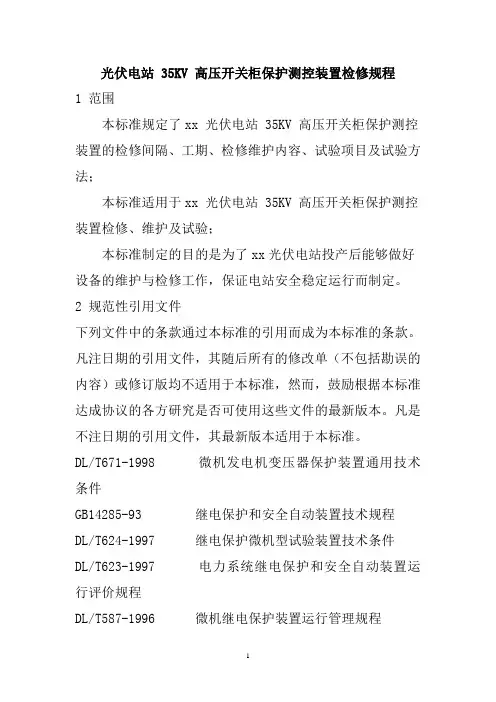

光伏电站保护测控装置检修规程
1 范围
本标准规定了xx 光伏电站 35KV 高压开关柜保护测控装置的检修间隔、工期、检修维护内容、试验项目及试验方法；
本标准适用于xx 光伏电站 35KV 高压开关柜保护测控装置检修、维护及试验；
本标准制定的目的是为了xx光伏电站投产后能够做好设备的维护与检修工作，保证电站安全稳定运行而制定。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T671-1998 微机发电机变压器保护装置通用技术条件
GB14285-93 继电保护和安全自动装置技术规程
DL/T624-1997 继电保护微机型试验装置技术条件
DL/T623-1997 电力系统继电保护和安全自动装置运行评价规程
DL/T587-1996 微机继电保护装置运行管理规程
DL/T995-2006 继电保护和电网安全自动装置检验规程
3 术语和定义
检修周期
指新设备运行投运或经检修投入运行至下一次检修之间的时间间隔。
4 设备主要技术参数及规范
4.1保护综合测控装置性能参数
4.1.1概述
本电站保护有两级保护组成,第一级是高压开关柜所配的保护装置；第二级是失步解列及频率电压紧急控制装置，可保证电网的安全稳定运行。
4.1.2应用范围
(略)
4.2继电保护装置技术参数
继电保护装置技术参数表(略)
5保护测控装置的运行维护和设备管理(略)
6保护测控装置的检修
(略)
7检修前的准备工作
(略)
8保护测控装置检修试验方法
(略)
9检修总结和技术文件整理
(略)
光伏电站运行管理规程 1、范围 本标准规定了力诺电力集团下属光伏电站正常运行、维护的内容、方法以及事故处理的原则和程序等，对光伏电站设备和人员等方面的进行了要求。 本标准适用于电压等级为35KV及以下的并网型光伏电站。 2、规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 2.1《继电保护和安全自动装置技术规范》GB/14285-2006 2.2《电业安全工作规程(发电厂和变电所电气部分)》DL/T408-1991 2.3《电力变压器运行规程》DL/T572-2010 2.4《电力设备预防性试验规程》DL/T596-1996 3、运行电站对设备的基本要求 3.1 光伏发电单元 3.1.1 逆变器 逆变器应有制造厂商的金属铭牌，在前后柜明显位置应标示有光伏电站自己的名称及编号。逆变器交直流电缆接口须用防火泥封堵。逆变器接地须可靠。 3.1.2 直流输入电缆 直流输入电缆进入电缆沟内须有序整齐排列在电缆架上，所接入组件容量须在逆变器承载能力范围之内；每根电缆须挂牌标示清楚所并组件阵列编号及所并组件汇流箱编号。
3.1.3 汇流箱（MPPT柜） 汇流箱在明显位置应标示有光伏电站白己的名称及编号。汇流箱须架设在距地面50cm以上，便于人员维护检修和保护不受积水浸泡的危险。输出总电缆须挂牌标示清楚电缆走向，输入支路每路电缆须挂牌标示清楚所接入支架绳号，且输入输出电缆接口处须用防火泥封堵。 3.1.4 组件支架 组件支架基础埋深须符合相关电力建筑标准要求，灌注桩须使每一组件处在同一水平面上，支架强度须能承载电池组件自身重量及可抗外力。同时确保电池板底部具有一定的通风风道。 3.1.5 电池组件 电池组件封装面须完好无破损；背后引出线及线盒须完好；组件表面应洁净无污垢；组件实测功率须不小于组件标牌功率。 3.1.6 变压器 变压器应有制造厂商的金属铭牌，在设备明显位置应标示有光伏电站自己的名称及编号。变压器的基础须高于地面至少20cm，避免设备受积水浸泡的危险。变压器外壳接地须可靠。变压器低压侧断路器须有对应所接入逆变器的编号。3.1.7 通讯柜 通讯柜应有光伏电站自己的名称和编号，并标示在明显位置。通讯线应标示清楚所接入对应的逆变器及电网编号。通讯线应有序排列整齐。 3.1.8 逆变器室 逆变器室外散水台及屋顶防水层应符合相关建筑标准要求，防止雨水进入室内危机设备安全。须安设防火门，并装设防鼠挡板。保证通风良好，室内墙体
变压器运行规程 1.范围 本标准规定了变压器的操作、维护、事故处理 本标准适用于变压器的运行维护管理。 2.规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。 GB1094.1-1094.5 电力变压器 GB6451.1-6451.5 油浸式电力变压器技术参数 GB7251 变压器油中溶解气体分析和判断导则 GB 50150 电气装置安装工程电气设备交接试验标准 GBJ148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GB/T13499 电力变压器应用导则 JB/T10217 组合式变压器 JB/T10681 组合式变压器用油浸式负荷开关 DL/J572 电力变压器运行规程
3.技术参数 箱式变压器技术规程
4.运行规定4.1一般规定
4.1.1运行中的变压器每班进行一次巡回，新投运或大修后的变压器应增加巡回检查次数。 4.1.2主变运行中和主变充电前，保护、测量及信号装置应正常投入。 4.1.3变压器加运操作从高压侧充电，不允许从低压侧充电，充电时低压侧断路器应在断开位置。 4.1.4箱式变高压侧保险熔断后更换时，需断开箱变各侧开关，并投入接地刀闸后方可进行更换。 4.1.5过负荷 4.1. 5.1变压器三相负荷不平衡时，应监视最大电流相的负荷电流值不超过额定值。 4.1. 5.2变压器允许短时间过负荷，其过负荷允许值根据变压器的负荷曲线、冷却介质温度以及过负荷前变压器所带负荷等来确定。 4.1. 5.3变压器存在较大缺陷时不允许过负荷运行。 4.1. 5.4变压器短时过负荷时:电流不应超过额定电流的1.5倍，油温和绕组温度不应超过规定值，运行时间不应超过0.5小时。 4.1.6备用中的变压器应每月充电一次，充电前应测量绝缘电阻合格。变压器检修后，在投运前应进行核相。 4.1.7绝缘电阻
光伏电站运行人员考试题 姓名___________ 分数________________ 一、选择题（每题1分，共计40分） 1、目前单晶硅太阳电池的实验室最高转换效率为（B） A.10.5% B.24.7% C.15% D.20% 2、通常组件用的玻璃是（D） A.布纹玻璃 B.钢化玻璃 C.普通玻璃 D.布纹钢化玻璃 3、下列（D）天气情况下相同面积的太阳能电池组件发电能量最大。 A 阴天 B 雨天 C 雪天 D 晴天 4、太阳电池是利用半导体____的半导体器件。（C ） A．光热效应 B.热电效应 C. 光生伏特效应 D. 热斑效应 5、在太阳能光伏发电系统中，太阳电池方阵所发出的电力如果要供交流负载使用的话，实现此功能的主要器件是（ B ）。 A．稳压器B．逆变器C．二极管D．蓄电池 6、太阳能光伏发电系统的装机容量通常以太阳电池组件的输出功率为单位，如果装机容量1GW，其相当于__C__W。 A．103 B.10 6 C. 10 9 D. 10 5 7、太阳能光伏发电系统的最核心的器件是（ C ）。 A．控制器B．逆变器C．太阳电池D．蓄电池 8、太阳能光伏发电系统中，（A ）指在电网失电情况下，发电设备仍作为孤立电源对负载供电这一现象。 A．孤岛效应B．光伏效应C．充电效应D．霍尔效应9、太阳能光伏发电系统中，太阳电池组件表面被污物遮盖，会影响整个太阳电池方阵所发出的电力，从而产生（ D ）。 A．霍尔效应B．孤岛效应C．充电效应D．热斑效应10、在中性点不接地系统中，发生单相接地故障，系统的三相线电压( B ) 。 A、不变 B、变大 C、变小 D、不清楚 11、变压器的温升是指（ C ） A、一、二次绕组的温度之差 B、绕组与上层油面温度之差 C、变压器上层油温与变压器周围环境温度之差
光伏电站保护测控装置检修规程 1 范围 本标准规定了xx 光伏电站 35KV 高压开关柜保护测控装置的检修间隔、工期、检修维护内容、试验项目及试验方法； 本标准适用于xx 光伏电站 35KV 高压开关柜保护测控装置检修、维护及试验； 本标准制定的目的是为了xx光伏电站投产后能够做好设备的维护与检修工作，保证电站安全稳定运行而制定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 DL/T671-1998 微机发电机变压器保护装置通用技术条件
GB14285-93 继电保护和安全自动装置技术规程 DL/T624-1997 继电保护微机型试验装置技术条件 DL/T623-1997 电力系统继电保护和安全自动装置运行评价规程 DL/T587-1996 微机继电保护装置运行管理规程 DL/T995-2006 继电保护和电网安全自动装置检验规程 3 术语和定义 检修周期 指新设备运行投运或经检修投入运行至下一次检修之间的时间间隔。 4 设备主要技术参数及规范 4.1保护综合测控装置性能参数 4.1.1概述 本电站保护有两级保护组成,第一级是高压开关柜所配的保护装置；第二级是失步解列及频率电压紧急控制装置，可保证电网的安全稳定运行。
4.1.2应用范围 (略) 4.2继电保护装置技术参数 继电保护装置技术参数表(略) 5保护测控装置的运行维护和设备管理(略) 6保护测控装置的检修 (略) 7检修前的准备工作 (略) 8保护测控装置检修试验方法 (略) 9检修总结和技术文件整理 (略)
光伏电站考试试题 一、填空题（每空1分,共10分) 1、在电路中，电流之所以能流动，是由于电源两端的电位差造成的，我们把这个电位差称为电动势。 2、变压器的温度是指变压器本体各部位的温度，温升是指变压器本体温度与周围环境温度的差值。 3、“防误闭锁装置”应该能实现哪5种防误功能，一是防止误分及误合 断路器，二是防止带负荷拉、合隔离开，关，三是防止带电挂（合）接地线（接地隔离开关），四是防止带地线（接地隔离开关）合断路器，五是防止误入带电间隔。 4、断路器、隔离开关的区别是，隔离开关由于没有灭弧装置，不能开断负荷电流或短路电流。安装隔离开关的目的是，在设备停运后，用隔离开关使停运的设备与带电部分可靠地隔离，或起辅助切换操作。 5、高压设备发生接地时，室内不得接近故障点4m 以内，室外不得接近故障点8m以内。进入上述范围人员应穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。 6、光伏电站电气主要设备光伏组件、直流汇流箱、并网逆变器、升压变压器、高压配、电柜、接地站用变压器、无功补偿装置、保护装置、直流系统、交流不停电源UPS装置、监控系统。 7、安全组织措施：工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。 8、停电拉闸操作应按照断路器—负荷侧隔离开关—电源侧隔离开关的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。禁止带负荷拉合隔离开关。 9、企业发展战略的构成要素由于行业的差异性和企业的个体差异而存在差异，但一般来说来，一个完整的企业发展战略应有如下要素构成：（1）企业使命；（2）企业外部环境和内部条件的分析；（3）；（4）手段、途径、方法、步骤；（5）备选方案。 10、企业经营方针是为实现经营目标所确定的关于企业经营活动的基
一、站长职责 站长是电站的具体负责人，是电站运行管理、成本控制、内外关系协调、人员培训、绩效考核的执行者，对公司负责，直接向运营部汇报工作，受运营部经理的直接领导，并对电站的年发电量、上网电量、运营成本负责。 站长岗位职责： 1、负责日常光伏电站安全生产、技术管理、经济运行工作； 2、负责制订和完善各项运行管理制度、岗位职责、工作标准，并组织实施； 3、负责组织编制运行规程、技术措施、管理规定等工作； 4、负责运行人员培训工作，绩效考核，升职初审等工作； 5、全面了解生产的情况，掌握电站的各项经济技术指标，电站生产设备运转情况； 6、负责会同技术人员和运行人员定期分析发电运行情况，合理调整运行方式，提高公司的经济效益； 7、定期分析全场的经济指标和完成情况，完成公司安排的各项任务； 8、负责电站外部关系协调，相关单位联系和组织工作，负责外委单位的管理和资质审查； 9、负责电站备品计划的初步审批和电站运营成本控制； 10、负责组织编制电站年度发电计划及发电计划目标的实现,并确保电站发电量稳定； 11、负责电站内部关系协调,及时掌握全班人员的思想变化,做好政治思想工作。 二、值班长的职责 1、班长是运行班组生产和行政上的负责人,对电气全部设备的安全经济运行负责;领导运行人员完成上级交给的一切工作任务;班长在行政上受站长的领导和指挥；
2、班长应熟知电站的一次系统、站用电系统、直流系统、继电保护、自动装置运行方式调整、掌握电站各类电气设备结构、特性、操作维护； 3、班长在值班时间内,负责与调度的联系工作;负责领导本班全体人员完成电气设备的安全、经济运行任务； 三、正值班员的职责1、正值班员是电气设备安全、经济运行的负责人，正值班员应熟知电站主接线系统、直流系统、厂用电系统、照明系统及主要电气设备运行特性、极限参数、继电保护、自动装置、常用系统二次接线、额定数据、动力保险定值等； 2、正值班员在运行操作和行政关系上受班长的领导，并协助班长搞好本班培训及其他管理工作。当班长不在时，正值班员应代替班长的职务； 3、正值班员的主要职责是协助班长运行管理，合理地调整组件运行方式，保证组件的安全、经济运行和电能质量，并能正确使用信号。在班长的统一指挥下，主动、迅速、正确的处理事故及异常运行； 4、负责场用电系统、直流系统、照明系统的检查、定期维护及停、送电操作，监护值班电工进行厂用系统的倒闸操作； 5、根据班长的指示组织做好电站临时小型更换和检修工作；负责检查并备齐高、低配电室、配电箱用的熔断器，并保证定值符合要求； 6、对运行人员不符合电气设备规定的操作流程和不合理的运行方式，提出建议，并给予适当的纠正。 四、值班电工职责1、值班电工在行政上受班长领导，在运行操作及业务技术上受正值班员的领导；
太阳能光伏发电系统验收考核办法 第一章总则 为确保太阳能光伏发电系统在现场安装调试完成后，综合检验太阳能光伏发电系统的安全性、功率特性、电能质量、可利用率和噪声水平，并形成稳定生产能力，制定本验收标准。 第二章验收标准 第一条编制依据 （一）太阳能光伏发电系统验收规范CGC/ （二）建筑工程施工质量验收统一标准GB50300 （三）建筑结果荷载规范GB50009-2001 （四）电气设备交接试验标准GB50150 （五）电气装置安装工程接地装置施工及验收规范GB50169 （六）电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171 （七）电气装置安装工程低压电器施工及验收规范GB50254 （八）电器安装工程高压电器施工及验收规范GBJ147 （九）建筑电气工程施工质量验收规范GB50303 （十）光伏组件（PV）安全鉴定第一部分：结构要求GB/ （十一）光伏系统性能监测测量、数据交换和分析导则
GB/T20513-2006 （十二）（所有部分）交流1000V和直流1500V以下低压配电系统电气安全-防护措施的试验测量或监控设备GB/T18216 （十三）光伏系统并网技术要求GB/T19939 （十四）光伏（PV）系统电网接口特性GB/20046 （十五）地面用晶体硅光伏组件设计鉴定和定型IEC:61215 2005 （十六）并网光伏发电系统文件、试运行测试和检查的基本要求ICE:62446:2009 （十七）保护装置剩余电流动作的一般要求ICE/TR60755:2008 （十八）400V以下低压并网光伏发电专用逆变器技术要求和试验方法CNCA/CTS0004-2009 （十九）太阳能光伏发电运行规程 （二十）电力建设施工及验收技术规程DL/T5007 （二十一）太阳能光伏发电系统技术说明书、使用手册和安装手册 （二十二）太阳能光伏发电系统订货合同中的有关技术性能指标要求 （二十三）太阳能光伏发电系统基础设计图纸与有关标准 第二条验收组织机构 太阳能光伏发电工程调试完成后，建设单位组建验收领导小组，设组长1名、副组长2名、组员若干名，由建设、设计、监
光伏电站运行管理规范PV-IR-ED-02002 版本/版次A0 光 伏 电 站 运 行 管 理 规 范 编制审核批准
目录 第一章系统概述 (3) 第二章设备的巡视检查 (3) 2.1设备的巡视检查 (3) 2.2变压器的巡视检查项目 (4) 2.3变断路器的巡视检查项目 (4) 2.4直流汇流箱的巡视检查项目 (4) 2.5逆变器的巡视检查项目 (5) 2.6太阳能光伏组件的巡视检查项目 (5) 2.7保护装置的巡视检查项目 (5) 2.8计算机监控系统的巡视检查项目 (6) 第三章光伏电站的运行 (6) 3.1变压器的运行 (6) 3.2配电装置的运行 (7) 3.3断路器的运行 (8) 3.4断路器的运行 (8) 3.5断路器的运行 (9) 3.6防误闭锁装置的运行 (10) 3.7监控系统的运行 (11) 3.8并网逆变器的运行 (13) 第四章倒闸操作 (13) 4.1倒闸操作的一般规定 (13) 4.2倒闸操作的一般规定 (15) 4.3变压器的操作 (15) 4.4线路开关的操作 (16) 4.5二次装置的操作 (17) 第五章事故处理 (17) 5.1事故处理的原则 (17) 5.2变压器的事故及异常处理 (18) 5.3高压断路器的事故处理 (18) 5.4直流系统的事故处理 (19) 5.5互感器的事故处理 (20) 5.6系统谐振过电压事故的处理方法 (20) 5.7 水灾、火灾事故的处理 (21)
第一章系统概述 太阳能发电系统主要由太阳能电池方阵、输配电电缆、汇流装置（汇流箱、直流柜）、并网逆变器、升压变压器（箱变）、供配电设备（高压开关柜，压变柜等）、环境监测系统、计算机通信监控系统这几大部分组成。太阳能电池组件采用串并联的方式组成多个太阳能电池阵列，太阳能电池阵列发出的直流电能通过电缆输入到光伏方阵初级防雷汇流箱后，再经过直流柜二次汇流，经光伏并网逆变器逆变为交流后，跟电网并网，并网分为低压就地并网和高压（电压等级视电站周围供电环境而定）集中并网。低压并网一般由逆变器内的变压器把逆变电压升到400V后并入低压电网；高压并网一般由主变压器（箱变）把逆变电压升到10KV或更高的电压后并入电网。 第二章设备的巡视检查 2.1设备的巡视检查 2.1.1开工前，设备巡视应严格按照《安规》中的要求，做好安全措施。 2.1.2各逆变器内的设备，应按照日常巡视规定进行检查； 2.1.3每天上、下午至少应对室内外设备各巡视一次。 2.1.4在下列情况下应加强巡视检查： 1)对过负荷或异常运行的设备，应加强巡视。 2)雨季节特别是雷雨过后应加强巡视。 2.1.5巡视时，应严格按照巡视路线和巡视项目对一、二次设备逐台认真进行巡视， 严禁走过场。 2.1.6巡视逆变器室时必须随手将门关严，以防老鼠等动物进入室内。
光伏电站35KV高压开关柜检修规程 1. 范围 本标准规定了xx电站 35KV 高压设备的检修间隔、工期、检修维护内容、试验项目及试验方法； 本标准适用于xx 光伏电站 35KV 高压开关柜的检修、维护及试验； 本标准制定的目的是为了xx光伏电站投产后能够做好设备的维护与检修工作，保证电站安全稳定运行而制定。2. 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的 条款。凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 IEC60056 高压交流断路器 IEC60099 交流无间隙金属氧化物避雷器 IEC60129 交流隔离开关和接地开关 IEC60185 电流互感器 IEC60186 电压互感器 IEC60298 额定电压1kV以上50kV以下交流金属封闭开关设备控制设备 IEC60694 高压开关设备标准的共用条款
GB156 标准电压 GB311.1 高压输变电设备的绝缘配合 GB763 交流高压电器在长期工作时的发热 GB1984 交流高压断路器 GB1985 交流高压隔离开关和接地开关 GB2706 交流高压电器动、热稳定试验方法 GB3309 高压开关设备常温下的机械试验 GB3804 3～63kV交流高压负荷开关 GB3906 3～35kV交流金属封闭开关设备 GB7354 局部放电测量 GB11022 高压开关设备通用技术条件 GB50150 电气装置安装工程电气设备交接试验标准 GB50150 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB1207-1997 电压互感器 GB1208-1997 电流互感器 DL478 静态继电保护及安全自动装置通用技术条件 DL/T613 进口交流无间隙金属氧化物避雷器技术规范 DL/T5137 电测量及电能计量装置设计技术规范
光伏电站的运行与维护规范 目录 光伏电站的运行与维护规范 (1) 1 总则 (2) 2 一般要求 (2) 3 运行与维护 (3) 3.1 光伏方阵 (3) 3.2 直流汇流箱、直流配电柜 (4) 3.3 控制器、逆变器 (5) 3.4 接地与防雷系统 (6) 3.5 交流配电柜及线路 (6) 3.6 光伏系统与基础、光伏玻璃幕墙结合部分 (8) 3.7蓄电池 (8) 3.8 数据通讯系统 (9) 4 巡检周期和维护规则 (9) 4.1 巡检周期和巡检记录表 (9) 4.2 维护人员和维护记录 (9) 附录A 巡检记录表 (12) 附录B 维护记录表 (15)
1 总则 为使光伏电站及户用光伏系统的运行维护做到安全、经济和合理，特制定本规范。 本规范适用于验收合格后，已投入正常使用的光伏电站及户用光伏系统的运行与维护。光伏电站及户用光伏系统运行与维护除应符合本规范的规定外，还应符合国家现行有关强制性标准的规定。 2 一般要求 a)光伏电站及户用光伏系统的运行与维护应保证系统本身安全，以及系统不会对人员造 成危害，并使系统维持最大的发电能力。 b)光伏电站及户用光伏系统的主要部件应始终运行在产品标准规定的范围之内，达不到 要求的部件应及时维修或更换。 c)光伏电站及户用光伏系统的主要部件周围不得堆积易燃易爆物品，设备本身及周围环 境应通风散热良好，设备上的灰尘和污物应及时清理。 d)光伏电站及户用光伏系统的主要部件上的各种警示标识应保持完整，各个接线端子应 牢固可靠，设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。 e)光伏电站及户用光伏系统的主要部件在运行时，温度、声音、气味等不应出现异常情 况，指示灯应正常工作并保持清洁。 f)光伏电站及户用光伏系统中作为显示和交易的计量设备和器具必须符合计量法的要 求，并定期校准。 g)光伏电站及户用光伏系统运行和维护人员应具备与自身职责相应的专业技能。在工作 之前必须做好安全准备，断开所有应断开开关，确保电容、电感放电完全，必要时应穿绝缘鞋，带低压绝缘手套，使用绝缘工具，工作完毕后应排除系统可能存在的事故隐患。 h)光伏电站及户用光伏系统运行和维护的全部过程需要进行详细的记录，对于所有记录 必须妥善保管，并对每次故障记录进行分析。
邢台西黄光伏电站运 行 规 程 邢台中太新能源开发有限公司 目录 第一篇运行总则 2 第二篇光伏组件运行规程 10 第三篇直流配电柜及汇流箱运行规程 15 第四篇逆变器运行规程 19 第五篇变压器运行规程 24 第六篇开关站设备运行规程 36 第七篇无功补偿装置流程 40 第八篇继电保护及自动装置运行规程 50 第九篇计算机监控系统运行规程 54
第十篇通讯系统运行规程 56 第十一篇直流控制电源运行规程 59 第十二篇交流控制电源（UPS）的运行规程 62 第十三篇光功率预测系统运行规程 64 运行总则 1.范围 本规程规定了光伏电站的运行、操作、维护、事故处理的基本原则。 本规程适用于邢台西黄光伏电站。 2.运行规定 2.1电站基本情况 2.1.1电站概况 邢台西黄光伏电站位于邢台县西黄村镇西尚家庄村西。电站由 20 个 1MWp 多晶硅电池发电方阵组成。每1MWp太阳能电池发电方阵通过对应的2台500KW 逆变器（共 40 台）经1000KVA升压箱式变（共 20 台）升压后汇至场内由 1#、2#两条35kV 集电线路，输送至汇集站 35KV 母线，通过出线断路器334开关单回35KV线路接入110KV塔西站35KV侧母线3432开关并入系统。塔黄线采用架空线路线路总长约5KM。电站采用分区发电，集中并网方式。电站由交流 35 KV、 10 KV、 0.4 KV、 0.27KV，直流 220V 电压等级组成。
2.1.2电网调度管理范围 2.1.2.1西黄光伏电站本期新建的总容量为20MWP的太阳能电池组件方阵为省调调度设备。站内变压器、汇流箱等除太阳能电池组件方阵外的一、二次设备为西黄光伏电站调度设备。 2.1.2.2西黄光伏电站的35KV并网线路，334并网线保护为地调调度管理设备，西黄光伏电站334开关为西黄光伏电站调度管理，地调许可设备。 2.1.2.3电站内除省掉、地调调度及许可外的其他设备由电站自行管理。 2.1.2.4西黄光伏电站并网开关命名由地调下发，邢台中太新能源开发有限责任公司执行。 2.1.3运行方式的规定 2.1. 3.1一次系统开关、隔离开关、接地刀闸名称编号 332：1#集电线路断路器 333：2#集电线路断路器 334：光伏电站出线断路器 330：无功补偿装置（SVG）35KV断路器
光伏电站检修维护管理实施方案 8.1检修管理标准化 1.1.1 检修的分类 7.1.1.1 计划性检修：指有计划的定期检修。 1.1.1.2 计划外检修：指事先未列入计划、临时提出的必须进行的检修工作。 计划外检修又分为预防性临时检修和事故性临时检修两类。 (1)预防性临时检修：既未列入计划而提出的必须进 行的检修工作； (2)事故性临时检修：指发生事故、设备损害，必须 进行的恢复性检修 工作。 1.1.2 检修计划 8.1.2.1检修计划的分类 (1)年度检修计划：主要确定年度内设备的检修项 目和检修月份，解决年度设备运行时间、年发电量、 主要材料储备、备品配件供应来源等。 (2)月度检修计划：根据年度检修计划编制而成。 8.1.2.2检修计划的编制 8.1.2.2.1检修计划编制依据： (1)年度生产计划及本公司制定的反事故措施计 划、更改工程计划的有关项目； (2)设备缺陷；
(3)设备的有关磨损、腐蚀、绝缘老化等规律及各 种预防性试验鉴定分析资料。 8.1.2.2.2检修计划编制程序： (1)运维部每年十月中旬提出下年度的设备检修计 划，以书面形式报公司，计划包括光伏组件定期检 修、电气设备检修内容及时间、制度项目及特殊项 目。 (2)公司主管领导组织，各相关人员参加，进行审核 批准。 8.1.3检修管理标准化 8.1.3.1检修开始后，检修负责人应迅速组织设备解体检查和必要的测绘，并做好原始记录。及时平衡人力、物力和检修进度，发现主要部件重大损坏应及时向上汇报，以便落实处理方法。 8.1.3.2坚持检修中的班前会，布置工作任务，交待安全注意事项，严格执行质量制度、工艺规程和岗位责任制。 8.1.3.3狠抓检修安全管理，贯彻安全工作规程，确保人身及设备安全。现场安全检查必须有专人负责，充分发挥安全员的作用。认真执行安全措施，对于任何违章操作和不安全苗头，必须立即纠正和处置。 8.1.3.4加强技术监督，发现问题及时研究，采取措施。重大
目录 光伏电站的运行与维护规范 1 总则 为使光伏电站及户用光伏系统的运行维护做到安全、经济和合理，特制定本规范。本规范适用于验收合格后，已投入正常使用的光伏电站及户用光伏系统的运行与维护。光伏电站及户用光伏系统运行与维护除应符合本规范的规定外，还应符合国家现行有关强制性标准的规定。 2 一般要求 a)光伏电站及户用光伏系统的运行与维护应保证系统本身安全，以及系统不会 对人员造成危害，并使系统维持最大的发电能力。 b)光伏电站及户用光伏系统的主要部件应始终运行在产品标准规定的范围之内，达不到要求的部件应及时维修或更换。 c)光伏电站及户用光伏系统的主要部件周围不得堆积易燃易爆物品，设备本身 及周围环境应通风散热良好，设备上的灰尘和污物应及时清理。 d)光伏电站及户用光伏系统的主要部件上的各种警示标识应保持完整，各个接 线端子应牢固可靠，设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。 e)光伏电站及户用光伏系统的主要部件在运行时，温度、声音、气味等不应出 现异常情况，指示灯应正常工作并保持清洁。 f)光伏电站及户用光伏系统中作为显示和交易的计量设备和器具必须符合计量 法的要求，并定期校准。 g)光伏电站及户用光伏系统运行和维护人员应具备与自身职责相应的专业技能。
在工作之前必须做好安全准备，断开所有应断开开关，确保电容、电感放电完全，必要时应． 穿绝缘鞋，带低压绝缘手套，使用绝缘工具，工作完毕后应排除系统可能存在的事故隐患。 h)光伏电站及户用光伏系统运行和维护的全部过程需要进行详细的记录，对于所有记录必须妥善保管，并对每次故障记录进行分析。 3 运行与维护 光伏方阵 4）玻璃松动、开裂、破损等。 1）应使用干燥或潮湿的柔软洁净的布料擦拭光伏组件，严禁使用腐蚀性溶剂或用硬物擦拭光伏组件；应该做到一掸二刮三清洗。 2）应在辐照度低于200W/m2的情况下清洁光伏组件，不宜使用与组件温差较大的液体清洗组件； 3）严禁在风力大于4级、大雨或大雪的气象条件下清洗光伏组件； 1）光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化； 2）光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡； 3）光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。4Ω。 0℃。装机容量大于50kWp的光伏电站，应配备红外线热像仪，检测光伏组件外表面温度差异。 5%。 1）中空玻璃结露、进水、失效，影响光伏幕墙工程的视线和热性能； 2）玻璃炸裂，包括玻璃热炸裂和钢化玻璃自爆炸裂； 3）镀膜玻璃脱膜，造成建筑美感丧失； 直流汇流箱、直流配电柜 控制器、逆变器 接地与防雷系统 过电压保护装置功能应有效，其接地电阻应符合相关规定。 交流配电柜及线路 1）停电后应验电，确保在配电柜不带电的状态下进行维护； 2）在分段保养配电柜时，带电和不带电配电柜交界处应装设隔离装置； 3）操作交流侧真空断路器时，应穿绝缘靴，戴绝缘手套，并有专人监护； 4）在电容器对地放电之前，严禁触摸电容器柜； 5）配电柜保养完毕送电前，应先检查有无工具遗留在配电柜内； 6）配电柜保养完毕后，拆除安全装置，断开高压侧接地开关，合上真空断路器，观察变压器投入运行无误后，向低压配电柜逐级送电。． 1）确保配电柜的金属架与基础型钢应用镀锌螺栓完好连接，且防松零件齐全；
光伏题库 选择题 1.太阳能来源于太阳内部的（A）。 （A）热核反应（B）物理反应（C）原子核裂变反应（D）化学反应 2.辐照度的单位是（B）。 （A）J/m2（B）W/m2（C）J （D）W 3.太阳能组件中串联数目较多时，为了安全起见，在每个组件上并接（ D ）。 （A）肖特基二极管（B）阻塞二极管 （C）稳压二极管（D）旁路二极管 4.《光伏电站接入电网技术规定》（Q/GDW 617-2011）中：对于小型光伏电站电压在（ D ） 应连续运行。 （A）U＜50%U N（B）50%U N≤U＜85%U N （C）110%U N＜U＜135%U N（D）85%U N≤U≤110%U N 5.全球能源总消耗量是太阳辐射到地球能量的（ D ）。 （A）1/1400 （B）1/140 （C）1/14 （D）1/14000 6.光伏电站发电功率超短期预测建模需要特别注意（ C）对短波辐射的影响。 （A）水汽（B）二氧化碳（C）云层（D）臭氧 7.太阳能电池组件的功率与辐照度基本成（ D ）。 （A）指数关系（B）反比关系 （C）开口向下的抛物线关系（D）正比关系 8.《光伏电站接入电网技术规定》（Q/GDW 617-2011）中：对于小型光伏电站，并网点电压 低于50％标称电压时，要求电站最大分闸时间为（ A ）秒。 （A）0.1 （B）0.05 （C）1 （D）2 9.太阳辐照度数据应包含历史及实时数据，时间分辨率为（ D）分钟。 （A）15 （B）10 （C）20 （D）5 10.铅酸蓄电池内阳极和阴极分别是（ D ）物质。 （A）PbSO4，Pb （B）PbSO4，PbO2（C）Pb，PbO2（D）PbO2，Pb 11.依据《光伏功率预测技术规范》，光伏功率超短期预测的预测时效最长为（ D ）。 （A）2小时（B）3小时（C）1小时（D）4小时 12.根据《光伏电站接入电网测试规程》，大中型光伏电站接入电网测试中的功率特性测试 不应包括（ D ）。 （A）无功功率调节特性测试（B）有功功率控制特性测试 （C）有功功率输出特性测试（D）电压/频率异常时的响应特性测试 13.根据《光伏电站接入电网技术规定》，大中型光伏电站频率在（ D ）应持续运行。 （A）低于48Hz （B）50.2Hz～50.5Hz （C）48Hz～49.5Hz （D）49.5Hz～50.2Hz 14.蓄电池的容量就是蓄电池的蓄电能力，标志符号为C，通常用以下（ B ）来表征蓄电 池容量。 （A）安培（B）安时（C）瓦特（D）伏特 15.《光伏电站接入电网技术规定》标准规定，对于三相短路故障考核电压为光伏电站并网 点（ A ）；两相短路故障考核电压为光伏电站并网点（A ）。
分布式光伏并网发电系统 设备安全操作与运行维护规程 一、安全操作规定 1、光伏电站的主要部件应始终运行在产品标准规定的范围之内，达不到要求的 部件应及时维修或更换。 2、光伏电站的主要部件周围不得堆积易燃易爆物品，设备本身及周圉环境应通 风散热良好，设备上的灰尘和污物应及时清理。 3、光伏配电房内应有充足完好的灭火器。 4、光伏电站的主要部件上的各种警示标识应保持完整，各个接线端子应牢固可靠，设备的接线孔处应采取有效措施防止蛇、鼠等小动物进入设备内部。 5、光伏电站的主要部件在运行时，温度、声音、气味等不应出现异常情况，指 示灯应正常工作并保持清洁。 6、光伏电站运行和维护人员应具备与自身职责相应的专业技能。在工作之前必 须做好安全准备，断开所有应断开开关，确保电容、电感放电完全，必要时应穿 绝缘鞋，带低压绝缘手套，使用绝缘工具，工作完毕后应排除系统可能存在的事 故隐患。 7、光伏电站运行和维护的全部过程需要进行详细的记录，对于所有记录必须妥 善保管，并对每次故障记录进行分析。 二、日常巡检与维护 1、认真检查光伏组件、支架外观是否有破损、锈蚀，连接螺栓是否牢靠、焊缝 无裂开等。 2、检查汇线箱外观是否有破损、锈蚀，检查汇线箱内部断路器、防雷器等部件 是否有故障，汇线箱进出线及端子连接是否牢固，是否可靠接地，使用嵌型电流 表测试汇线箱各组串进线是否电流正常。 3、检查配电柜外观是否有破损、锈蚀，检查配电柜各仪表指示是否正常，电路 中各个接点是否连接牢固，有无过热、发红、变色的现象，电压电流是否在正常 范圉内，各种低压电器有无异常声音及气味，配电装置及低压电器表面是否清 洁，接地线连接是否良好，母线运行是否正常，有无异常声响。 4、检查逆变器外观是否有破损、锈蚀，检查逆变器工作状态是否正常，逆变器 输出电压、频率是否在允许的范圉内。逆变器进出线是否牢固。 编制: 审核: 日期:
光伏电站的运行与维护规范 令狐采学 目录 光伏电站的运行与维护规范 (1) 1 总则 (2) 2 一般要求 (2) 3 运行与维护 (3) 3.1 光伏方阵 (3) 3.2 直流汇流箱、直流配电柜 (6) 3.3 控制器、逆变器 (8) 3.4 接地与防雷系统 (9) 3.5 交流配电柜及线路 (10) 3.6 光伏系统与基础、光伏玻璃幕墙结合部分 (13) 3.7蓄电池 (14) 3.8 数据通讯系统 (15) 4 巡检周期和维护规则 (15) 4.1 巡检周期和巡检记录表 (15) 4.2 维护人员和维护记录 (16) 附录A 巡检记录表 (18)
附录B 维护记录表 (21) 1 总则 为使光伏电站及户用光伏系统的运行维护做到安全、经济和合 理，特制定本规范。 本规范适用于验收合格后，已投入正常使用的光伏电站及户用 光伏系统的运行与维护。光伏电站及户用光伏系统运行与维护 除应符合本规范的规定外，还应符合国家现行有关强制性标准 的规定。 2 一般要求 a)光伏电站及户用光伏系统的运行与维护应保证系统本身 安全，以及系统不会对人员造成危害，并使系统维持最 大的发电能力。 b)光伏电站及户用光伏系统的主要部件应始终运行在产品 标准规定的范围之内，达不到要求的部件应及时维修或 更换。 c)光伏电站及户用光伏系统的主要部件周围不得堆积易燃 易爆物品，设备本身及周围环境应通风散热良好，设备 上的灰尘和污物应及时清理。
d)光伏电站及户用光伏系统的主要部件上的各种警示标识 应保持完整，各个接线端子应牢固可靠，设备的接线孔 处应采取有效措施防止蛇、鼠等小动物进入设备内部。 e)光伏电站及户用光伏系统的主要部件在运行时，温度、 声音、气味等不应出现异常情况，指示灯应正常工作并 保持清洁。 f)光伏电站及户用光伏系统中作为显示和交易的计量设备 和器具必须符合计量法的要求，并定期校准。 g)光伏电站及户用光伏系统运行和维护人员应具备与自身 职责相应的专业技能。在工作之前必须做好安全准备， 断开所有应断开开关，确保电容、电感放电完全，必要 时应穿绝缘鞋，带低压绝缘手套，使用绝缘工具，工作 完毕后应排除系统可能存在的事故隐患。 h)光伏电站及户用光伏系统运行和维护的全部过程需要进 行详细的记录，对于所有记录必须妥善保管，并对每次 故障记录进行分析。 3 运行与维护 3.1 光伏方阵 4）玻璃松动、开裂、破损等。
光伏电站汇流箱 1、组件汇流箱的概况 1.1长直的棚型为标准棚，每个棚有1056块组件组成，每22块组件汇成一个支路，每12个支路进入1个汇流箱，共4个汇流箱组成。 2、汇流箱型号及参数
3、汇流箱运行规定3.1汇流箱可长期按照铭牌及技术规范规定参数连续运行。 3.2定期测量汇流箱支路开路电压时，要断开直流输入开关，再将熔断器完全断开才可以测量正负极间的开路电压。 3.3更换汇流箱内的熔断器时，要注意保险的电压、电流量程，要符合现场的实际情况。 3.4禁止带电更换支路保险。 3.5禁止在不断电的情况触摸模块板。 3.6在更换保险出现火花或着火时要及时断开直流开关，在采取灭火器进行灭火，严禁用水灭火。． 4、汇流箱投入、退出操作流程 4.1 汇流箱投入步骤: 4.1.1 依次放上光伏电池组串输入正、负极熔断器。 4.1.2 合上输出直流断路器，汇流箱投入运行。 4.2 汇流箱退出流程: 4.2.1 断开与该汇流箱对应的逆变器室内直流防雷配电柜中的输入直流断路器；
4.2.2 断开该汇流箱直流断路器； 4.2.3 依次取下各支路输入正、负极熔断器。 5、汇流箱巡视检查内容 5.1汇流箱的日常检查 5.1.1检查汇流箱整体完整，无损坏、变形倒塌事故。若汇流箱有损坏、变形倒塌事故应及时向领导汇报，并现场指挥处理，做好记录。 5.1.2检查汇流箱处有无杂物、杂草，如有及时进行清理。遇有积雪时应及时清理。． 5.2汇流箱的定期维护 5.2.1 汇流箱应每月检查一遍，隐患及时发现，及时消缺并在运行日志上登记。 5.2.2 检查螺丝无松动、生锈现象。 5.2.3 检查接线端子无烧毁、松动现象，测量保险无烧坏击穿，检查保险底座无烧坏及防雷模块是否正常。 5.2.4 检查线路正常无风化现象，接入汇流箱的线缆包扎牢固，绝缘是否老化，电缆接插头处不发热。 6、汇流箱异常运行及故障处理 6.1 当汇流箱内直流断路器频繁跳闸时应试和一次，如再跳应进行以下检查： 6.1.1 检查汇流箱内模块板及直流母排有无烧毁、放电痕迹，开关及直流母排是否发热变色。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 光伏电站设备检修管理制度(通 用版) Safety management is an important part of production management. Safety and production are in the implementation process
光伏电站设备检修管理制度(通用版) 1目的 为使设备的检修管理科学化、高效率，做到有组织、有计划、有准备的进行，达到发电公司对设备管理的要求，制定本制度。 2定义 2.1定期检修：根据《光伏电站检修规程》、《变电站检修规程》的要求，定期对设备进行较全面（对已掌握规律的老光伏发电系统可以有重点的进行）的检查、清理、试验、测量、检验及更换需定期更换的部件等工作，以消除设备和系统缺陷。 2.2临时检修：对临时发现的缺陷或发生的故障的排除。 2.3缺陷：是指主、辅设备及其系统在发电生产过程中发生的对安全、经济稳定运行有直接影响的异常，即在设备运行中发生的因其本身不良或外力影响，造成直观上或检测仪表（试验仪器）反映异常，但尚未发展成为故障的情况和影响安全运行的各种问题，如
振动、位移、摩擦、卡涩、松动、断裂、变形、过热、泄露、声音异常、防洪设施损坏、照明短缺、标识牌不全等均称为设备缺陷。按其严重程度可分为三类：紧急缺陷、重大缺陷和一般缺陷。 2.3.1紧急缺陷：是指威胁人身、设备安全，随时可能酿成事故，严重影响设备继续运行而必须尽快进行处理的缺陷。 2.3.2重大缺陷：是指对设备使用寿命或出力有一定影响或可能发展为紧急缺陷，但尚允许短期内继续运行或对其进行跟踪分析的缺陷。 2.3.3一般缺陷：是指对设备运行安全影响较小，且一般不至于发展成为上述两类缺陷，并能按其铭牌额定值继续运行，允许列入月、季（年）度检修计划中安排处理的缺陷。 2.4故障：设备在工作过程中，因某种原因丧失规定功能或出现危害安全的现象。 3引用标准或参考文件 3.1DL/T969-2005变电站运行导则 3.2GJ/T264-2012光伏建筑一体化系统运行与维护规
1.目的 为规范屋顶光伏工程运行工作，确保电站安全、稳定、经济运行，特制订本程序。 2.范围 本程序适用于屋顶光伏电站发电项目。 3.职责 3.1总经理：负责本程序的审批。 3.2副总经理：负责电站运行规程的审批。 3.3生产运维部：是公司电站运行管理的职能部门，负责电站运维人员的培训和 日常管理，负责电站运行的组织和技术管理。 3.4生产运维部运行工程师：负责电站日常运行情况的监督检查，负责运行规程 的编制，负责运行的技术管理和培训，负责运行数据的整理分析。 3.5运维工：负责电站日常运行中的设备巡视、参数监视和记录、运行操作，设 备定期维护和一般缺陷的消除。 4.管理过程 4.1运维岗位设置 4.1.1电站运行执行每月两次巡视。 4.1.2每次配备运维工2人。 4.1.3运行人员职责： a)值长：负责本值值班期间的电站运行管理，接受和执行调度命令、与调 度联系，安排设备维护与缺陷消除。 b)值班员：按照值长的命令执行各项操作，完成各项设备维护与消缺任务。
4.2值班纪律 4.2.1当班值长应按照《电网调度规程》的规定履行职责，执行调度命令；值 班员应认真执行值长下达的操作命令（严重威胁设备和人身安全命令除外）。当值值班人员应坚守岗位，认真监视，精力集中，及时消缺，精心维护设备，做到五“不”即：不擅离岗位，不迟到早退，不看与专业无关的书报和聊天，不打瞌睡，不做与工作无关 4.2.2的事情。有事离岗前必须对值长请假，同意后由值长指定专人代替后方 可离岗。 4.2.3严禁上班前4小时内喝酒。 4.2.4运行人员值班期间应穿工作服，佩戴标志牌，严格执行“安规”中对服 装的要求，离开值班室外出工作必须戴安全帽。 4.2.5任何人进入生产现场必须遵守现场秩序，不得在现场内打闹，喧哗和做 危害安全运行的事情，否则应予以制止，并令其退出现场。 4.2.6发生事故时，除公司领导和有关人员外，其它无关人员一律不得进入控 制室，以免影响事故处理，参加学习人员应立即退出事故现场。 4.2.7事故处理时，除有关人员联系汇报与事故有关的事情外，无关人员不得 打电话询问，以免延误事故处理时间，事故处理结束后，应把事故经过向运维部领导和工程师汇报。
