Q/BK （EO ）S209-2013 1 M114w 外圆磨床安全技术操作规程 一、技术参数范围 1 主要规格：?140*180 2 机械复杂系数：8 3 电气复杂系数：7 4 电动机数量：4 5 电动机总功率：2.795 二、使用前的准备工作 1 操作人员应熟知磨床安全技术操作规程通用部分。 2 按润滑要求加油。 3 调整并紧固行程挡铁。 三、安全技术操作程序 1 每天工作前，先将砂轮空转3~5min ，工作台由低速至高速空行2-3min ，确认砂轮润滑系统及各部运转正常后再开始工作。 2 装夹工件要稳固、结实，顶尖良好、有效。 3 磨削较长工件时，要采取防弯措施。 四、安全和职业危害注意事项 1 装卸、测量工件一定要停车进行。 2 机床运转时，不准离开工作岗位。因故离开时，必须停车、断电。 3 清理碎屑必须用刷子等专用工具。 五、应急措施 发现异常声响和事故，要立即停车，并由专业人员排除故障后才能正常使用。 六、保养要求 1 为了保证设备的正常使用和操作人员安全，操作者应当按规定进行日常保养，应当做到以下保养内容： ○ 1 滑动导轨和接合处无油垢、锈蚀、切屑，无拉毛、碰伤现象。 ○ 2 各传动系统正常、变速齐全、操作系统灵活可靠。 ○ 3 润滑装置齐全，油路畅通，油标醒目，各注油孔正常润滑。 ○ 4 安全防护装置齐全可靠。 ○ 5 管理好随机的附件、工具，不得随意摆放，如有损坏、丢失立即上报。 ○ 6 机床内外清洁，无黄袍、锈蚀。 ○ 7 工作场地清洁、整齐、无垃圾等杂物。 ○ 8 按要求将更换下来的冷却液、润滑油和油棉纱、手套统一集中处理，加工过程中产生的切屑要集中回收。 2 每一年至少做一次一级保养24—26月做一次二级保养。 3 液压油至少每年更换一次并清洗油箱，经常保持环境的清洁。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.万能外圆磨床操作规程正 式版

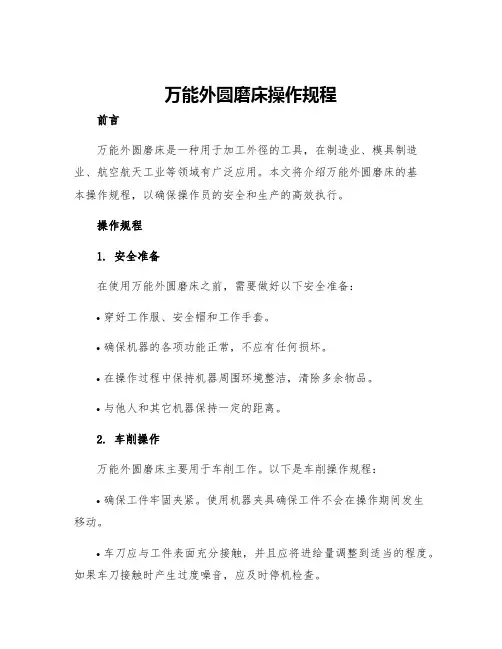

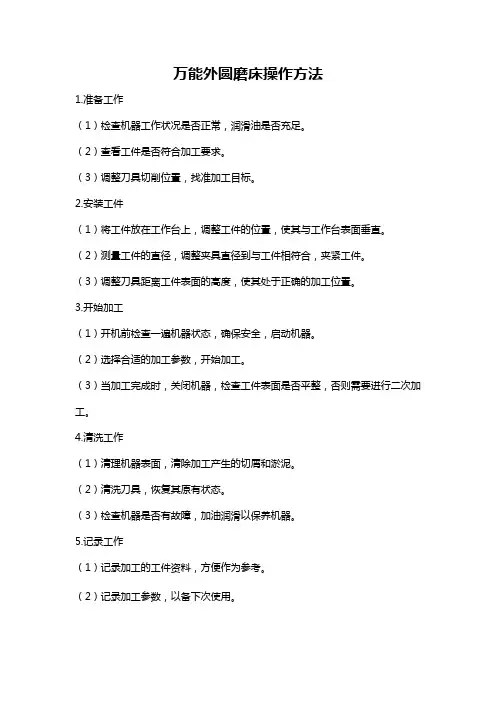

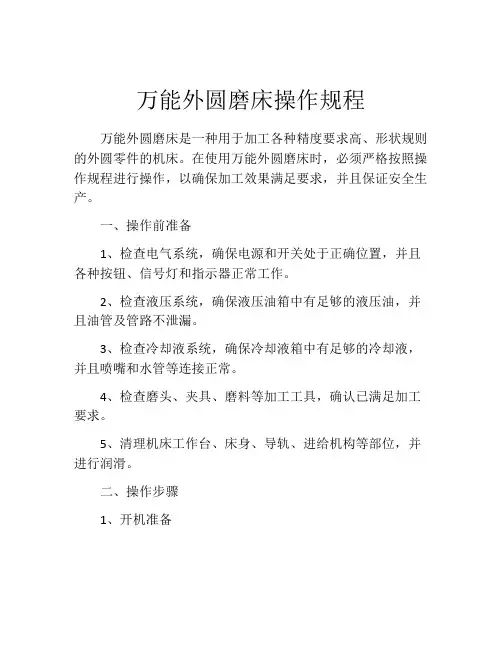

万能外圆磨床操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 1、工作前 a.查验“交接班记录”。 b.检查操作手柄、开关、旋钮是否在正确位置，操纵是否灵活，安全装置是否齐全、可靠，然后方可接通电源。 c.按照润滑图表要求加注润滑油，并检查润滑系统及油箱油量，以保证适当油量、油质符合要求。 d.启动油泵，排除工作台油压筒内的空气，同时检查油压是否正常。 f.使砂轮架快速送进或退出，检查头
架拨盘和冷却泵是否同时启动或停止。 g.停机８小时以上再使用机床时，应先低速运转3～5分钟，确认润滑、液压、机械、电气、冷却系统运转正常后方可开始工作。 2、工作中 a.严禁超性能使用机床。 b.根据工件的材质和工艺要求合理选用砂轮及切削用量。 c.更换砂轮时，应严格按规定拆装。安装的砂轮必须是合格品。 d.砂轮需经静平衡；有特殊规定时，要进行动平衡。
e.砂轮安装后，应空转3-5分钟，确认砂轮运转正常方可使用。 f.根据工件的磨削长度，调整好尾架和换向档块的位置，并紧固，同时调整好工作台所需的速度。 g.砂轮接近工件时，必须用手动慢进给使砂轮与工件接触，不得发生碰撞现象。工件与砂轮未离开时不得中途停机。 h.装卸和测量工件时，必须将砂轮退离工件，并在停机后进行；工件装夹必须合理牢固。 i.砂轮磨钝后应及时修整，不得继续使用。 j.修整砂轮应选用尖锐的金刚石，修整时必须使用冷却液。
外圆磨床操作规程： 工作前： 1、操作者必须熟悉本机床的一般结构和性能，熟悉操作按钮的功能，必须持证操作。 2、工作前按规定穿戴好防护用品，扎好袖口，不准围围巾，女工应戴好工作帽；戴防护眼镜。 3、检查机床的防护、保险、信号装置、机械传动部分。电器部分要有可靠的防护装置，是否齐全有效。严禁超规格、超负荷、超转速、超温度使用机床。 4、机床开动前，检查各手柄位置是否正确。按润滑表加注润滑油，并要观察周围动态。机床开动后，要站在安全位置上，以避开机床运动部位和铁屑飞溅。工作前检查主轴箱润滑油及液压油的液位是否在液位标尺的中间以上部位，否则应加注原型号的润滑油及液压油。 5、检查冷却液箱中的冷却液液位是否充足；检查照明灯光是否正常。 6、磨床必须使用专用砂轮，绝对不允许使用普通砂轮；工作前检查砂轮及护罩的完好无损。 工作中： 1、根据工件材质和工艺要求合理，选用砂轮及切削用量。 2、机床开动后，应低速运转3—5分钟，确认各部位正常后方可工作，在冬季操作磨床时一定要跑温、检查管线是否冻裂，不得在运转部位传递或取拿物品。 3、更换砂轮时严格按照规定拆卸，安装的砂轮必须是合格产品；安装好后需做静平衡和动平衡试验；然后按到机床上运转3---5分钟，确认砂轮运转正常时，方可使用。 4、砂轮磨钝时需用金刚笔进行修正，绝对不能继续使用；修正时要使用冷却液。 5、工作中严禁在两顶尖或工作台上敲打、校直工件。使用内圆磨具时，应正确安装，合理选用加长磨杆，联接前应将锥孔、锥面擦净拧紧，并检查同轴度，符合规定要求后方可试车使用。 6、工作中调整机床转速、行程、装夹工件和刀具以及测量工件、擦拭机床时，要等停稳后才能进行。 7、工作中机床发生异常时，如异响、冒烟、震动、臭味等，应立即停车，请有关人员检查处理。 工作后： 1、工作完毕后将工件取下卡盘的卡爪处于自由状态，尾顶移动至机床的尾部；依次关掉机床的电源和总电源。 2、作完毕后，清除铁销、擦拭机床，使机床与环境保持清洁状态。 3、检查润滑油、冷却液的状态及时添加或更换。检查或更换磨损坏了的机床导轨上的油擦板。 备注： 注意：每天班前、班后5?10分钟，周末15?30分钟；严禁非操作人员操作该设备，平时必须做到人离机停。 责任人：操作者执行，检修人员检查。
第1章绪论 1.1磨床的类型与用途 1.1.1 磨床的类型及其特点 用磨料磨具（砂轮、砂带、油石和研磨料等）为工具进行切削加工的机床，统称为磨床（英文为Grinding machine），它们是因精加工和硬表面的需要而发展起来的[1]。 磨床种类很多，主要有：外圆磨床、内圆磨床、平面磨床、工具磨床和用来磨削特定表面和工件的专门化磨床，如花键轴磨床、凸轮轴磨床、曲轴磨床等[2]。 对外圆磨床来说，又可分为普通外圆磨床、万能外圆磨床、无心外圆磨床、宽砂轮外圆磨床、端面外圆磨床等 以上均为使用砂轮作切削工具的磨床。此外，还有以柔性砂带为切削工具的砂带磨床，以油石和研磨剂为切削工具的精磨磨床等。 磨床与其他机床相比，具有以下几个特点： 1、磨床的磨具（砂轮）相对于工件做高速旋转运动（一般砂轮圆周线速度在35米/秒左右，目前已向200米/秒以上发展）； 2、它能加工表面硬度很高的金属和非金属材料的工件； 3、它能使工件表面获得很高的精度和光洁度； 4、易于实现自动化和自动线，进行高效率生产； 5、磨床通常是电动机---油泵---发动部件，通过机械，电气，液压传动---传动部件带动工件和砂轮相对运动---工件部分组成[1]。 1.1.2 磨床的用途 磨床可以加工各种表面，如内、外圆柱面和圆锥面、平面、渐开线齿廓面、螺旋面以及各种成形表面。磨床可进行荒加工、粗加工、精加工和超精加工，可以进行各种高硬、超硬材料的加工，还可以刃磨刀具和进行切断等，工艺范围十分广泛。 随着科学技术的发展，对机械零件的精度和表面质量要求越来越高，各种高硬度材料的应用日益增多。精密铸造和精密锻造工艺的发展，使得有可能将毛坯直接磨成成品。高速磨削和强力磨削，进一步提高了磨削效率。因此，磨床的使用范围日益扩大。它在金属切削机床所占的比重不断上升。目前在工业发达的国家中，磨床在机床总数中的比例已达30%----40%。
设备安全操作及维护规程 一、冷作、切割设备（一）钢板预处理流水线操作维护规程 （二）数控等离子切割机操作维护规程 （三）滚剪倒角机操作维护规程 （四）切管套丝机操作维护规程 （五）联合角咬口机操作维护规程 （六）空气锤操作维护规程 （七）水压机操作维护规程 （八）油压机操作维护规程 （九）万能液压机操作维护规程 （十）联合冲剪机操作维护规程 （十一）剪扳机操作维护规程 （十二）横向连续剪扳机操作维护规程 （十三）型钢校直机操作维护规程 （十四）肋骨冷弯机操作维护规程 （十五）三辊卷板机操作维护规程 （十六）万能滚扳机操作维护规程 （十七）弯管机操作维护规程 （十八）液压折弯机操作维护规程 （十九）数控(光电跟踪)火焰切割机操作维护规程 （二十）板料校平机操作维护规程 （二十一）挤压机操作规程 （二十二）315面板机操作规程 （二十三）T型材操作规程 （二十四）焊接变位机操作规程 （二十五）定长线、法兰焊接机安全操作规程 （二十六）相贯线切割机安全操作规程 二、焊接设备（一）交流电焊机操作维护规程 （二）交直流(单)多头焊机操作维护规程 （三）CO2气体保护焊机操作维护规程 （四）埋弧自动焊机操作维护规程 （五）垂直自动焊机操作维护规程 （六）氩弧焊机操作维护规程 三、金切设备（一）普通车床操作维护规程 （二）立式车床操作维护规程 （三）端面车床操作维护规程 （四）龙门刨床操作维护规程 （五）牛头刨床操作维护规程 （六）插床操作维护规程 （七）刨边机操作维护规程 （八）立式升降台铣床操作维护规程 （九）卧式万能铣床操作维护规程 （十）万能工具铣床操作维护规程 （十一）立式钻床操作维护规程

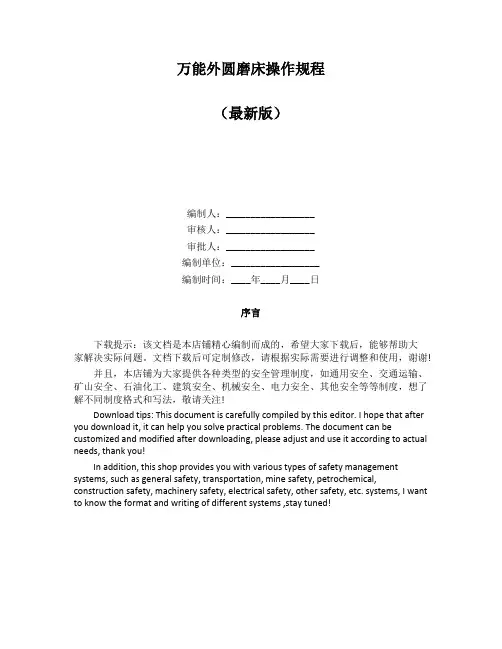

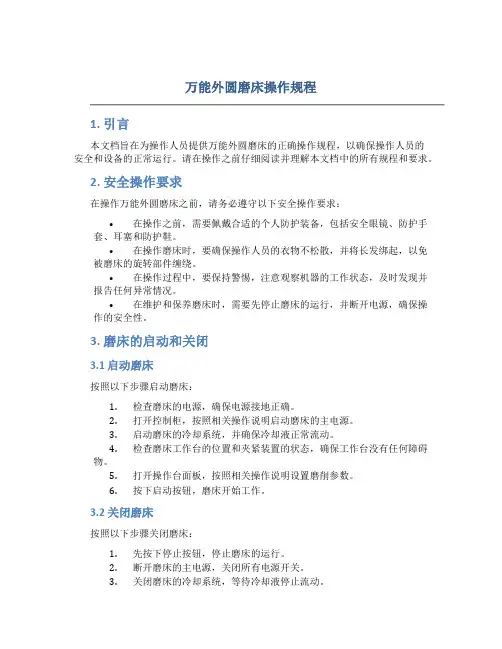

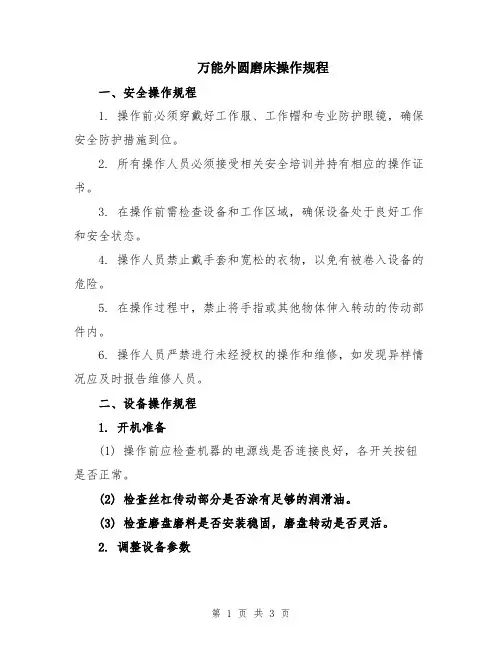

( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 万能外圆磨床操作规程(最新 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.

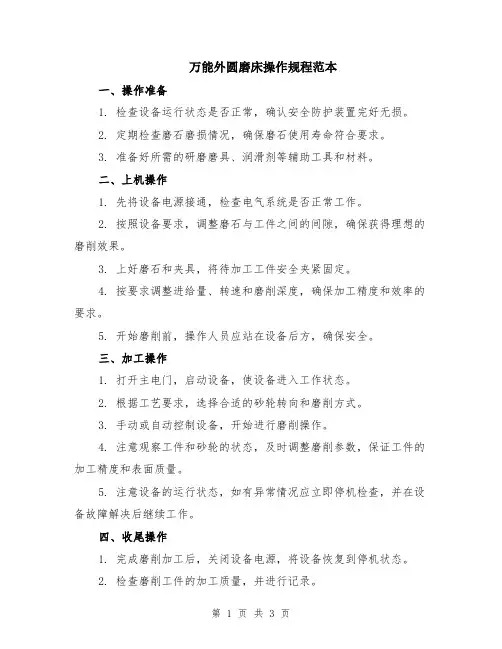

万能外圆磨床操作规程(最新版) 1、工作前 a.查验“交接班记录”。 b.检查操作手柄、开关、旋钮是否在正确位置，操纵是否灵活，安全装置是否齐全、可靠，然后方可接通电源。 c.按照润滑图表要求加注润滑油，并检查润滑系统及油箱油量，以保证适当油量、油质符合要求。 d.启动油泵，排除工作台油压筒内的空气，同时检查油压是否正常。 f.使砂轮架快速送进或退出，检查头架拨盘和冷却泵是否同时启动或停止。 g.停机８小时以上再使用机床时，应先低速运转3～5分钟，确认润滑、液压、机械、电气、冷却系统运转正常后方可开始工作。
2、工作中 a.严禁超性能使用机床。 b.根据工件的材质和工艺要求合理选用砂轮及切削用量。 c.更换砂轮时，应严格按规定拆装。安装的砂轮必须是合格品。 d.砂轮需经静平衡；有特殊规定时，要进行动平衡。 e.砂轮安装后，应空转3-5分钟，确认砂轮运转正常方可使用。 f.根据工件的磨削长度，调整好尾架和换向档块的位置，并紧固，同时调整好工作台所需的速度。 g.砂轮接近工件时，必须用手动慢进给使砂轮与工件接触，不得发生碰撞现象。工件与砂轮未离开时不得中途停机。 h.装卸和测量工件时，必须将砂轮退离工件，并在停机后进行；工件装夹必须合理牢固。 i.砂轮磨钝后应及时修整，不得继续使用。 j.修整砂轮应选用尖锐的金刚石，修整时必须使用冷却液。 k.禁止在两顶尖或工作台面上敲打、校直工件。 l.使用内圆磨具时，应正确安装，合理选用加长磨杆，联接前

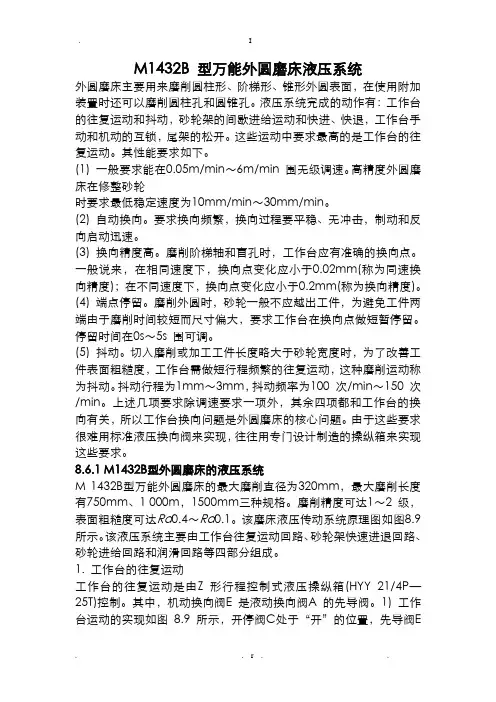

M 1 宁夏民族职业技术学院 毕业设计说明书 题目M1432B型万能外圆磨床液压传动系统设计 英文并列题目M1432B Universal cylindrical grinding machine hydraulic system design 学生姓名：李强强 专业：数控设备的应用及维护 指导教师：李海荣 职称：学生 M1432B型万能外圆磨床传动系统设计说明书万能外圆磨床是一种可以磨削外圆，加上附件又可以磨削内圆的机床。这种磨床具有砂轮旋转，工件旋转，工作台带动工件的往返远动和砂轮架的周期切入远动，此外砂轮架还可以快速进退，尾架顶尖可以伸缩。在这些运动中，除了砂轮与工件的旋转有电机驱动外，其余的运动均由液压传动来实现。在所有的运动中，以工作台往复运动要求最高，它不仅要保证机床有尽可能高的生产效率还应保证换向过程平稳，换向精度高。一般工作台的往复运动应满足以下要求： （1）较宽的调速范围能在0.05~4m/min范围内无级调速高精度的外圆磨床在修整砂轮时要达到10~30mm/min的最低稳定速度; （2）自动换向在以上速度范围内应能进行频繁换向，并且过程平稳； （3）换向精度高同一速度下，换向点变动量应小于0.02mm；不同速度下，换向点的变动量应小于0.2mm;
（4）端点停留外圆磨削时砂轮一般不超越工件，为避免工件两端由于磨削时间短而出现尺寸偏大的情况，要求工作台在换向点能作短暂停留， 停留时间应在0~5s范围内可调； 随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。设计时，必须从实际情况出发，有机地结合各种传动形式，合理选择换向回路的形式，充分发挥液压传动的优点，设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 M1432B型系综合M131W和M1432A的优点进行改进的，是一种手动操纵、电气、液压控制的万能外圆磨床。该机床床身刚性及热变形都优于M1432A，工作台的润滑为小孔节流卸荷形式。砂轮架主轴加粗，电机功率加大。砂轮架油池温升小，磨削率高。机床工作台的纵向移动、砂轮架的快速进退、砂轮自动周期进给等均由操作按钮、电气、液压控制。机床具有工作台手动机构，砂轮架手动横向进给机构和液压脚踏尾架顶尖后退装置。头架在逆时针方向90度范围内可作任意角度调整。摆动头架或工作台或砂轮架的角度即可磨削不同锥度的内外圆锥形工件。将砂轮架体壳上的内圆磨具支架翻下即可磨削内圆零件。具有6套内圆磨杆供选择使用。工件、外圆砂轮、内圆砂轮、油泵和冷却泵分别由独立电机驱动。机床采用具有各运动部件的电气、液压连锁机构，操作安全可靠。外圆砂轮、内圆砂轮装有可靠的安全保护罩。可磨直径（外圆/内圆）: 8～320/30～100 mm 可磨长度（外圆/内圆）: 750, 1000, 1500, 2000, 3000/125 mm 中心高: 180 mm 最大工件重量: 150kg 工作台速度: 1～4 m/min 砂轮架快速进退量: l50 mm 砂轮线速度: 35 m/s 进给手轮每格刻度值精/粗:0.0025/0.01mm 内圆砂轮转速: 10000, 15000r/min 电机总功率: 8.975KW M1432B型机床是普通精度级万能外圆磨床。它主要用于磨削内外圆
外圆磨床岗位作业指导书 1 范围 本规程规定了设备在生产运行过程中得生产规程、操作规程、安全环保、维护保养、常见故障与排除等内容。 本规定适用于M1432、M131、MMG1420、M1450等同类型外圆磨床得操作、安全与维护保养。 2 规范性引用文件 下列文件对于本文件得应用就是必不可少得。凡就是注日期得引用文件,仅所注日期得版本适用于本文件。凡就是不注日期得引用文件,其最新版本(包括所有得修改单)适用于本文件。 机加工岗位作业指导书 外圆磨床岗位作业指导书 固体废弃物管理标准 3 本作业指导书得组成 外圆磨床岗位得生产控制要求 吊车得操作 外圆磨床得操作 外圆磨床得安全、环保 外圆磨床得维护保养 5 外圆磨床岗位得工艺控制要求 5、1 瞧清图纸,检查待加工工件得形状与尺寸,判断待加工工件就是否合格及确定加工余量。准备相应得工具、量具、夹具,量具要校对准确。 5、2 根据工件余量与工艺要求合理选取加工工艺及加工设备(设备精度)。 5、3 根据工件形状与工艺合理选取工件得装夹方式与工艺基准。 5、4 卡盘夹持,调整卡盘位置,装夹工件,并校正工件端面与内(外),长工件校正外圆两点,加工后靠平端面。 5、5 顶尖装夹,先用标准顶尖校正两顶尖在同一直线上。修研顶尖孔,先要将顶尖孔内清理干净,涂上研磨膏,精研要更换新得顶尖,顶尖孔角度接触面积85%以上。 5、6 夹具装夹,先校正夹具位置,按工艺要求加工好夹具,再安装工件。 5、7 磨细长工件时,需加跟刀架。
5、8 根据所磨工件得材料性质、尺寸与技术要求等,合理选取砂轮:合金选用金刚石砂轮,钢材选用刚玉或碳化硅砂轮;粗粒度砂轮磨削时,生产效率高,但磨出得工件表面较粗糙;用细粒度砂轮磨削时,磨出得工件表面粗糙度较好,而生产率较低。在满足粗糙度要求得前提下,应尽量选用粗粒度得砂轮,以保证较高得磨削效率。一般粗磨时选用粗粒度砂轮,精磨时选用细粒度砂轮,当砂轮与工件接触面积较大时,要选用粒度粗一些得砂轮。 5、9 在机床加工过程中,严格控制进刀量,合金为0、01～0、02mm/双行程,钢材为0、02～0、05mm/双行程,且不得连续进刀。通过听、瞧、摸、闻等方法观察工件磨削情况以及设备得运转情况,发现异常应立即停车检查。机床开动时严禁离开工作岗位。 5、10 砂轮磨钝后应及时修整,不能强制使用,以免发生安全事故。 5、11 根据加工要求,在磨削接近尺寸时应减少进刀量与增加磨削次数,并增加检测频率,确保加工精度与表面质量。 5、12 外圆磨起大部分,即可测量产品尺寸,根据图纸与工艺要求调整设备,随时注意产品质量状况,发现问题及时与相关人员联系。 5、13 钢件加工完,待产品冷却后才能测量尺寸。 5、14 量具使用完,表面擦拭干净,存放在量具盒内。 5、15 产品加工好,工艺单上签好字,产品清洗、涂防锈油、送检。 6 吊车得操作 6、1 操作人员必须经安全培训考试合格,方能上岗操作。 6、2 仔细检查吊车吊耳就是否完好,吊钩就是否挂牢,吊钩应无裂纹,无明显变形,磨损无超标,紧固可靠;6、3 检查起重机得钢丝绳磨损情况及有无串槽套叠现象,如有异常通知机修人员。 6、4 各行程限位开关,联锁保护装置完好可靠,紧停开关缓冲器、终端止挡器保护装置有效; 6、5 在空载情况下,合上电源开关,检查各运转部件运行情况。开吊车时应做到启动由慢到快,停车时应由快到慢,被吊运物件必须垂直向上或向下运行。 6、6 每次吊运物件离地面约100mm应稍停,检查物件吊装平稳后,再起吊;物件落下时,应慢速轻轻落下,做到稳起稳落。 6、7 吊运物件行走,一般情况下物件离地面高度应在500mm以下,操作者要面对物件随后行走,并且注意前进方向就是否有人或障碍物。 6、8 吊运体大与较长得物件,应选用适合得吊具捆扎牢固,以免物件滑落与翻转而发生事故。 ◆危险严禁“飞车”、摇摆车。严禁超负荷吊运。 ◆危险起重机暂停使用时,不得将吊运物悬停在半空中。
轴承圆磨床自动上下料系统设计 目次 1 轴承圆磨床自动上下料系统概述 (1) 1.1 课题的来源与意义 (1) 1.2 课题研究现状和发展趋势 (2) 1.3 课题的设计任务与技术要求 (5) 2 轴承圆磨床总体设计与布局 (7) 2.1 轴承圆的磨削原理与特点 (7) 2.2 轴承圆磨床的加工对象，围及要求 (8) 2.3 机床的主要运动参数分析 (9) 2.4 影响机床加工精度和效率的工艺因素 (10) 2.5 机床主要部件结构方案评价 (11) 2．6 机床的工作循环过程 (12) 2．7 机床的造型设计 (13) 2.8 机床的总体布局 (15) 3 轴承圆磨床自动上下料系统设计 (16) 3.1 上下料方案设计 (16) 3.2 上料机构“双料”故障的成因和预防 (17) 3.3 输料槽的设计 (23) 3.4 气缸的选择 (23) 设计总结 (27) 致 (29) 参考文献 (30)
1 轴承圆磨床自动上下料系统概述 1.1 课题的来源与意义 1.1.1 课题的来源 现今轴承生产中，套圈磨削工艺及专用磨床不能满足高精度，高效率的要求，与国外相比存在着一定的差距。工艺设备的落后是国产轴承精度低，性能差，成本高以及在国际市场上竞争力低的主要原因。在所有轴承加工设备中，表面磨床的水平具有表征意义。这主要是磨削孔径限制了砂轮尺寸及相应的系统结构和几何参数，从根本上限制了工艺系统的的刚性。圆磨削速度要从砂轮主轴的转速的提高寻找出路，相应的就带来了高速主轴轴承的制造，应用装配技术和高速下的振动及动平衡一系列要求。轴承套圈径公差严格，在大批量与高效率的生产条件下，难以用定程控制尺寸，必须配用各式主动测量系统，从而增加了圈磨床结构及尺寸的复杂性。 该课题来源于生产实践。在深沟球轴承圈的加工中，圆磨削是一道关键工序。其原因是：受孔径限制，砂轮尺寸小，砂轮消耗快，影响磨削效率和质量。现代磨削技术在不断的发展和提高，对于轴承圈圆的磨削，越来越要求磨床具有高精度、高效率和高可靠性，而传统的手动和半自动圆磨床难以满足使用要求，因此设计开发全自动圆磨床则显得尤为重要。 1.1.2 课题的背景与意义 轴承圆圈磨床是指用于磨削轴承圆的专用磨床。五十年代，开始逐步发展了切入式轴承专用圆和外圆磨床；至八十年代，随着机床基础元件技术的发展，特别是电子技术的高速发展，轴承套圈圆和外圆磨床的技术的日趋完善，相继出现了PC和CNC控制轴承套圈圆和外圆磨床及CAC控制的轴承套圈圆磨床，使现代控制技术与先进的机床功能组件相得益彰，大大提高了机床的自动化程度、可靠性、工作精度和生产效率。 迄今为止，较著名的轴承磨床制造厂主要有：美国的勃兰恩特、希尔德；西德的奥佛贝克；意大利的西马特、法米尔、诺瓦；日本的精工精机、东洋工业公司；东德的柏林机床厂、卡尔马克思城磨床厂等。 本课题为生产轴承的企业提出的实际课题。小型深沟球轴承是使用量较大的轴承产品。其生产方式为大批量生产。由于行业的竞争日益激烈，生产厂家特别重视
车床安全操作规程 一、实习学生进车间必须穿好工作服，并扎紧袖口。女生须戴安全帽。加工硬脆工件或高速切削时，须戴眼镜。 二、实习学生必须熟悉车床性能，掌握操作手柄的功用，否则不得动用车床。 三、车床启动前，要检查手柄位置是否正常，手动操作各移动部件有无碰撞或不正常现象，润滑部位要加油润滑。 四、工件、刀具和夹具，都必须装夹牢固，才能切削。 五、车床主轴变速、装夹工件、紧固螺钉、测量工作、清除切屑或离开车床等都必须停车。 六、装卸卡盘或装夹重工件时，要有人协助，床面上必须垫木板。 七、工件转动中，不准手摸工件，或棉丝擦拭工件，不准用手去清除切屑，不准用手强行刹车。 八、车床运转不正常，有异声或异常现象，轴承温度过高，要立即停车，报告指导师傅。 九、工作场地保持整洁。刀具、工具、量具要分别放在规定地方。床面上禁止放各种物品。 十、工作结束后，应擦净车床并在导轨面上加润滑油。关闭车床电门，拉开墙壁上的电闸。
插床安全操作规程 1、插活前，要检查各部位是否正常，加润滑油。 2、调整行程要合适，避免刀杆与工件顶撞。 3、工作中必须检查工件是否压紧有无松动，用压板压工件时，螺丝不准伸出过长。 4、转动工件时，须先松开压板螺丝转动后上紧。 5、工作中，不准探头或伸手摸加工面及刀尖，手更不能放在螺丝压板上。
手工锻打锤安全操作规程 1、工作岗位固定、按次序把工具排好，以防碰伤。 2、工作前先着手检查工具，工具是否有飞刺，锤头楔是否牢固，以免飞出伤人。 3、打锤要准，不准打冷砧子。 4、大锤横打或轮打时、先看背后是否有人。 5、打大锤严禁带手套。 6、大铲截料，料快掉时，移至砧边要轻打。 7、经常请除砧上的氧化皮。 8、根据锻件形状，先选择火钳。 9、锻件要烧够温度，用火钳夹牢锻件，、防止飞件伤人 10、大锤小锤配合好，动作协调要一致。
操作规程编号：YTO-FS-PD834 外圆磨床安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
外圆磨床安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、安装新砂轮动作要轻，同时垫上比砂轮直径约小三分之一的软垫，并用木锤轻轻打，无杂音后方可开动。操作者侧立机旁，空转试车十分钟，无偏摆和振动后方能使用。 2、机床要清洁，开车前要检查手柄和行程限位挡块的位置是否正确。 3、当砂轮快速接近工件时，要改用手摇，并用心观察工件有无突起和凹陷。 4、使用顶尖的工件，要检查中心孔的几何形状，不正确的要及时修正，磨削过程中不准松动。 5、平磨工作台使用快速时，要注意其终点。接触面积小的工件磁力不易吸住时，必须加挡块，磁盘吸力减弱时应立即停磨。 6、砂轮未完全处于静止状态时，不许清理冷却液，磨屑或更换工件。 7、平磨砂轮的最大伸出量不得超过25mm，砂轮块要平行。
前言 机械制造业是国民经济的基础产业，它的发展直接影响到国民经济各部门的发展，也影响到国生和国防的加强。因此，各国都把机械制造业的发展放到首要位置。其中装备制造业是国民经济的脊梁，它的各项经济指标占全国工业的比重高达四分之一至五分之一；是高技术的载体及转化为生产力的桥梁和通道，20世纪兴起的信息技术、核技术、空间技术等，无一不是装备制造业创造出来的；是产业升级的手段，生产工作母机、提供重大装备；是外贸出口的主力，占全国外贸出口的36%以上；是国家安全的重要保障，在高技术和数字化战争时代，装备制造业还是国家的战略产业，它是实现工业化的必备条件，是衡量一个国家国际竞争力的重要标志，是决定我国在国际分工中地位的关键因素。机床是机械加工中的主要加工设备，在生产实践中有着重要的作用，它的加工精度、加工效率都直接反映着加工的水平。 随着磨削技术的发展，磨床在加工机床中的比例越来越大。据1997年欧洲机床展览会（EMO）的调查数据表明，25%的企业认为磨削是他们应用的最为主要的加工技术，车削只占23%，钻削占22%，其它的占8%；而磨床在企业中占机床的比重高达42%，车床占23%，钻床占14%。我国从1949—1998年，开发生产的通用机床有1800多种，专用机床有几百种，磨床的拥有量占金属切削机床总拥有量的13%左右。可见，磨床及磨削技术在机械制造业中占有极其重要的位置。它作为金属切削行业的一个重要分支，随着工业的发展，对机械零件的加工精度和表面粗糙度的要求日益提高，磨削加工显得更加重要。尤其是在汽车、电力、船舶、冶金、军工、航天航空等行业，磨床正发挥着越来越大的作用。“十一五”期间，经过调整和整合期后的磨床行业，将会迎来新一轮的发展期。
外圆磨床安全操作规程 1范围 本标准规定了外圆磨床的安全操作要求、操作方法和规则。 本标准适用于外圆磨床操作工作业安全技术操作。 2岗位职责 2.1服从工作安排，按时完成工作任务。 2.2对本人质量安全负责，完成质量目标。 2.3按设计图样、工艺文件，技术标准进行生产，在加工过程中进行自检和互检。 2.4接收上道工序传来的加工件，按照工艺要求进行磨削。 2.5严格遵守安全操作规程，定期维护保养设备，工装、量具，使其保持良好。 2.6积极完善现场管理、定置管理等工作，使生产现场秩序规范化。 2.7遵守日常劳动纪律，努力提高自身工作效率、综合素质。 2.8有权对不合格品拒绝加工。 2.9对违反安全生产管理规定的有权拒绝生产。 3.岗位要求及岗位识别的危险源 3.1外圆磨工必须具备基本的电气知识，熟悉所使用设备的安全操作方法与设备构造、性能和维护方法。 3.2非本工种人员不得随便操作设备设备。 3.3熟悉工种危险源（或危害因素）。 3.4危险源（或危害因素）分析 3.4.1物体打击 加工时，零件夹持不紧、砂轮碎裂飞出伤人。 3.4.2触电 3.4.2.1人体直接接触到设备带电部位、电源等造成触电。 3.4.2.2设备漏电、设备因过载、短路、绝缘老化等引起电气火灾、触电等。 3.4.3其他伤害 违章作业造成人员伤害等。 4操作方法 4.1工作服必须经常保持清洁和完好，禁止围围巾，切削时要戴好防护眼镜等劳保用品，加工过程中禁止戴手套，超过颈根的长发应挽在帽子里。
4.2 经常整理自己的工作区域，搬走工作中不需要的东西，所有现场物品定置摆放。 4.3开机前确保电源无裸露、气源无漏气、设备连接元件无松动等现象。 4.4检查砂轮是否松动，有无裂纹、防护罩是否牢固、可靠，发现问题时不准开动。 4.5装卸工件时，砂轮要退到安全位置，防止磨手。 4.6砂轮正面不许站人，操作者要站在砂轮的侧面。 4.7砂轮转速不准超限，进给前要选择合理的吃刀量，要缓慢进给，以防砂轮破裂飞出。 4.8 4.9干磨工件不准中途加冷却液，湿式磨床冷却液停止时应立即停止磨削，工作完毕应将砂轮空转5 4.10用金刚石修砂轮时，要用固定架将金刚石衔住，不准用手拿着修。吸尘器必须保持完好有效，并充分利用。 4.11磨削过程中禁止用手摸试工件的加工面。 4.12更换砂轮和磨削操作应遵守磨工一般安全规程。 4.13禁止在工作地点吸烟。 4.14有头痛、胃痛、喘气、恶心等身体不适现象，应报告领导，并去医治。 4.15工作结束，切断电源进行设备、工装等保养，整理好工作地。 5应急措施 5.1发生机械等伤害事故时，应采取临时措施；可能有内伤的，使其平稳倒地不得有大动作，及时送医院救治。 5.2发生人身触电事故时，应立即拉闸断电，使触电者脱离电源后，实施人工急救，并及时送往医院。触电者脱离电源有可能摔伤时，要采取防止摔伤的措施。 5.3发现设备故障时，应立即停止作业，关闭电源，待问题排除后，方可进行操作。
磨床型号的含义说明发布时间：2012-8-7 磨床的种类很多，按GB/T15375-1994磨床的类、组、系划分表，将我国的磨床品种分为三个分类。一般磨床为第一类，用字母M表示，读作“磨”。超精加工机床、抛光机床、砂带抛光机为第二类，用2M表示。轴承套圈、滚球、叶片磨床为第三类，用3 M表示。齿轮磨床和螺纹磨床分别用Y和S表示，读作“牙”和“丝”。第一类磨床按加工不同分为一下几组：0—仪表磨床；1—外圆磨床（如M1432A、MBS1332A、MM142 0、M1020、MG10200等）；2--内圆磨床（如M2110A、MGD2110等）；3—砂轮机；4—研磨机、珩磨机；5—导轨磨床；6—刀具刃磨床（M6025A、M6110等）；7—平面及端面磨床（如M7120A、MG7132、M7332A、M7475B等）；8—曲轴、凸轮轴、花键轴及轧辊轴磨床（如M8240A、M8312、M8612A、MG8425等）；9—工具磨床（如MK9017、MG9019等）。 型号还指明机床主要规格参数。一般以内、外圆磨床上加工的最大直径尺寸或平面磨床工作台面宽度（或直径）的1/10表示；曲轴磨床则表示最大回转直径的1/10；无心磨床则表示基本参数本身（如M1080表示最大磨削直径为80mm）。 应当注意，外圆磨床的主要参数代号与无心外圆磨床不同。 磨床的通用特性代号位于型号第二位（如表1-1），如型号MB1432A中的B表示半自动万能外圆磨床。 磨床结构性能的重大改进用顺序A、B、C……表示，加在型号的末尾。 现以一数控高精度外圆磨床的型号说明磨床型号的表示方法。其最大磨削直径为200 mm，经第一次改进设计。

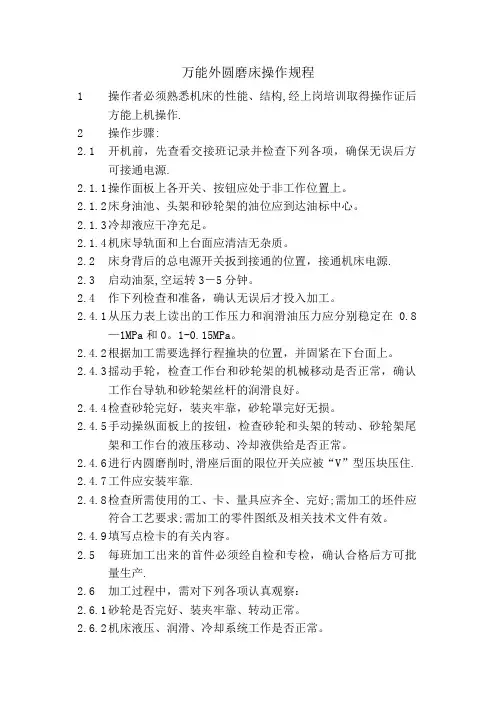

M1432B万能外圆磨床使用操作规程 机床开动前，操作者必须熟悉本机床性能、规格、安全使用要求，各手柄位置及其作用，机械、电气、液压传动原理的相互关系及其动作的先后顺序，各种保险及连锁装置等。 一、机床开动前须知 1、按“机床润滑图表”在各处加规定的润滑油（脂）。 2、按“一般电气设备的保养和维护”逐项检查。 3、熟悉“安全使用要求”。 4、熟悉“一般液压设备的故障产生原因及消除方法”。 5、用手动检查全部机械的动作情况，保证没有不正常现象。 6、保持手轮、手柄、开头均停止在所需位置上。 7、开动各类电动机，先从最低开始逐步之最高速，每级运转时间不少于2min,高速运转不少于30min。 8、调整油路压力，工作台润滑压力机油量，驱除工作台油压筒内存留的空气。 9、空运转机床，检查各传动系统工作循环是否正常，各连锁安全保险装置是否可靠。 10、检查各轴承升温情况，机床有无搬动等不正常现象。 二、工作准备 1、冷却液的准备 按规定比例调制冷却液，注满冷却液箱后，开动冷却液泵及冷却液开关，检查冷却系统是否正常。 2、按“砂轮的静平衡方法”修正及平衡砂轮。
3、根据工件直径大小选择最适宜的头架转速，根据工件的长短移动头架尾架的位置，然后安装工件，安装工件应注意砂轮架的前后位置，使砂轮与工件间保持足够的距离（包括快速进给的距离在内）。 4、慢速移动工作台将左右装块固定在适宜的位置上，然后快速引进砂轮架，并手动高速横给机构使砂轮移近工件开始磨削。 三、操作步骤（机床操作手轮、手柄见示意图） 1、检查各手轮、手柄、手把和旋钮均在停止和后退位置，然后闭合电源引入开关，接通电源。 2、按下操纵台24上油泵启动按钮使油泵运转。 3、通过操纵台24电动机调速旋钮根据不同的工件预先选择好不同的转速。 4、旋转工作台左面的放气阀旋钮1，在排尽了工作台油压筒内的空气后再关紧。 5、转动手柄12，使砂轮架快速引进或退出。砂轮架快速引进时，头架拨盘必须开始回转，冷却泵亦同时启动（冷却液量的大小由把手15调节），砂轮架快速后退时，头架拨盘和冷却泵随之停止。在转动手柄12前，必须将砂轮架摇向后方，使砂轮架快速前进时不致撞及其它部件。 6、将尾架紧固在适当位置，装上工件，将手柄8扳到开的位置，按所需行程校正工作台左、右换向撞块4、14的位置，逐渐转动旋钮10，将工作台速度调整到所需速度。 7、按操作台24砂轮电动机启动按钮，使砂轮转动（开动时操作者应避开砂轮回转平面），转动手柄12，将砂轮架快速引进（事先必须用手轮16将砂轮架摇向后方使砂轮表面与工件表面事先距离50mm以上）。 8、转动手轮16，将砂轮引向工件进行试磨，测量工件两头直径，以校正工作台或头架角度。
1.绪论 1. M1432型万能外圆磨床用于磨削圆柱形和圆锥形零件的外圆和孔。 2. 机床的外磨砂轮、磨砂轮、工件、油泵及冷却，均以单独的电机驱动。 3. 机床的工作台纵向运动，可由液压驱动，也可用手轮摇动。 4. 砂轮架横向快速进退由液压驱动，其进给运动由手轮机构实现： 5. M1432型万能外圆磨床可以用来加工外圆柱面及外圆锥面，利用磨床上配备的圆磨具还可以磨削圆柱面和圆锥面，也能磨削阶梯轴的轴肩和端平面。此电路采用五台电动机拖动工作。M1432型万能外圆磨床由床身、工件头架、工作台、圆磨具、砂轮架、结尾、控制箱等部件组成。 6.使学生了解熟练掌握M1432型万能外圆磨床安装接线、分析原理、及检修电路故障，机床的主要结构及运动形式，分析机床对电气线路的主要要求，机床接触器一继电器控制电路概述，机床的PLC控制方案，M1432 万能外圆磨床的PLC程序编制， PLC电气控制系统电器元件的选择 型号意义 M 1 4 3 2 磨床磨削直径320mm 外圆万能
M1432型万能外圆磨床可用于工件的外圆锥面，圆柱面，圆柱面，圆锥面和阶台端面及磨削平面等。 2.M1432型万能外圆磨床接触器—继电器控制电路概述 M1432型万能外圆磨床接触器—继电器控制电路原理图如图1-1所示。如图1-1可以看出，M1432型万能外圆磨床由五台电动机拖动，即油泵电动机M1，头架电动机M2，圆砂轮电动机M3，外圆砂轮电动机M4和冷却电动机M5。 从控制电路来看，M1432型万能外圆磨床只有在油泵电动机M1启动运转后，即电路图13区中接触器KM1的常开触点闭合后，其他的电动机才能启动运行。 在控制电路中，SB1为机床的总停止按钮；SB2为油泵电动机M1的启动按钮；SB3为头架电动机M2的点动按钮；SB4为、外圆砂轮电动机M3、M4的启动按钮；SB5为、外圆砂轮电动机M3、M4的停止按钮；手动开关SA1为头架电动机M2高、低速转换开关；SA2为冷却泵电动机M5的手动开关；行程开关ST1为为砂轮架快速连锁开关；ST2为、外圆砂轮电动机M3、M4的连锁行程开关。 按下按钮SB2，接触器KM1通电闭合并自锁，油泵电动机M1启动运转，其他电动机即可启动。 按下按钮SB3，头架电动机可点动。将手动开关SA1扳至“低”速挡，将砂轮架快速移动操纵手柄扳至“快进”位置，液压油进入砂轮架移动驱动油缸，带动砂轮架快速进给移动。当砂轮架接近工件时，压合行程开关ST1，接触器KM2通电闭合，头架电动机M2低速运转。同理，将SA1扳至“高”速档位置，重复以上过程，头架电动机M2高速运转。 、外圆电动机M3、M4的控制由行程开关ST2进行转换。当将砂轮架上的圆磨具往下翻时，行程开关ST2复位，按下按钮SB4，接触器KM4通电闭合，圆砂轮电动机M3启动运行；当将砂轮架上的圆磨具往上翻时，行程开关ST2被压合，按下按钮SB4，接触器KM5通电闭合，外圆电动机M4启动运转。 当接触器KM2或KM3闭合时，也就是头架电动机M2不论低速或高速运转，接触器KM6都会通电闭合，冷却泵电动机M5启动运转。 FU1作为线路总的短路保护，FU2作为M1和M2电动机的短路保护，FU3作为M3和M5电动机的短路保护。5台电动机均有过载保护
摘要 随着科学技术的发展我国磨床产业发展出现的问题有许多情况不容乐观之处，如产业结构不合理、产业集中于劳动力密集型产品；技术密集型产品明显落后于发达的工业国家；产业能源消耗大、产出率低、环境污染严重、对自然资源破坏力大；企业总体规模偏小、技术创新能力薄弱、管理水平落后等。而且传统的加工设备已无法承担今天的加工高精度、复杂型面零件的要求，然而数控机床良好的加工精度和数控系统可满足此要求。而且国外的数控机床比较昂贵，其价格要比国内机床的价格高50%-60%，在此背景下结合市场调研对数控外圆磨床工作台进行结构设计。针对数控外圆磨床工作台存在的爬行、颤振现象、进给滚珠丝杠刚性低、主轴的固定和支撑等问题进行改进设计。本次设计采用机械传动、液压传动带动工作台，机械传动和液压传动之间采用互锁装置，工作台导轨贴塑，从而克服了爬行，起到减振作用，同时也改善了润滑条件，数控外圆磨床的纵向移动、颤振现象得到了有效解决，通过液压控制测量工作台的直线位移，从而提高了加工零件质量。针对主轴固定采用用螺母加垫可拧紧拉杆，使顶尖与主轴挤紧，从而限制了主轴的转动，达到主轴固定的目的。针对主轴的支撑采用双支点各单向固定支承，滚动轴承背靠背组配，刚性可提高一倍。此次改进设计的磨床对提高加工质量和效率、而且缩短产品开发周期有积极的意义。本次设计对国内外圆磨床产业发展进行了全面的研究。关键词：外圆磨床工作台机械传动导轨
Abstract With the development of science and technology industrial development of grinding problems there are many situations is not optimistic of the Department,such as irrational industrial structure, industry focused on labor-intensive products; technology-intensive products significantly behind the developed industrial countries; industrial energy consumption large, low output, serious environmental pollution of natural resources damage is great; overall small-scale enterprises, technological innovation capability is weak, backward management level. And the traditional processing equipment has been unable to assume today's precision machining, complex surface parts requirements, however good precision CNC machine tools and CNC system can meet this requirement. CNC machine tools and abroad more expensive, its price than the domestic price of the machine is 50% -60%, in this context, the combination of market research for CNC cylindrical grinding machine worktable for structural design. CNC cylindrical grinder bench for the presence of reptiles, flutter phenomenon, the feed screw low rigidity spindle support on issues such as fixed and improved design. The design uses a mechanical transmission, hydraulic driven workbench, mechanical transmission and hydraulic transmission between the use of interlocks, table rails laminating, thus overcoming the crawl, play a damping effect, but also improves the lubrication conditions, NC cylindrical Grinder longitudinal movement, flutter phenomenon has been effectively resolved by the hydraulic control linear displacement measuring table, thereby
