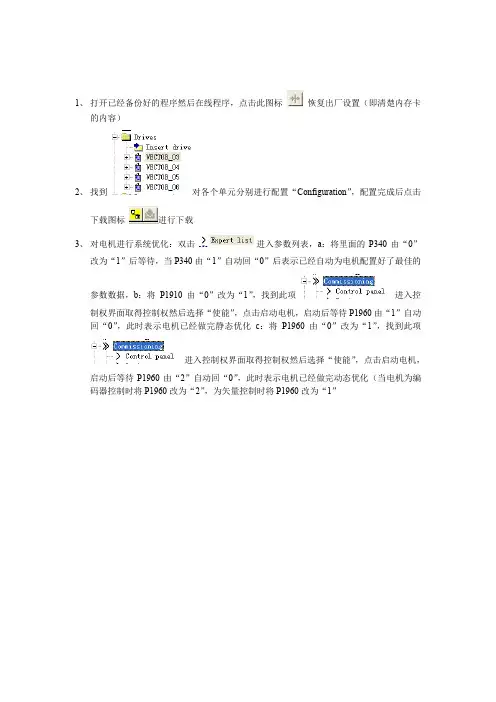

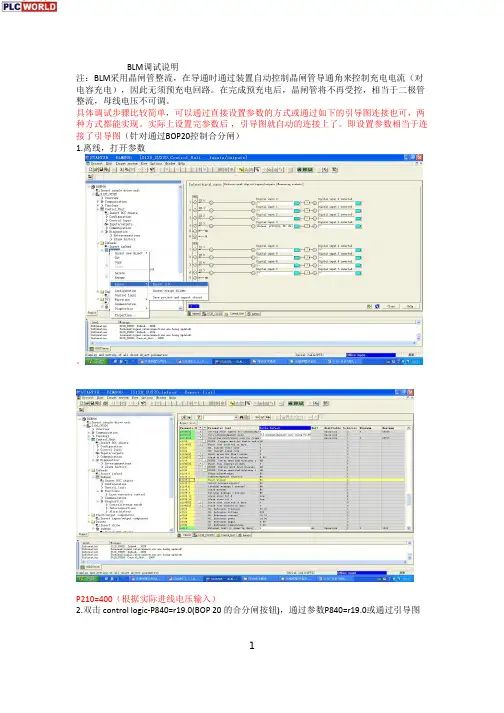

1、打开已经备份好的程序然后在线程序，点击此图标恢复出厂设置（即清楚内存卡
的内容）
2、找到对各个单元分别进行配置“Configuration”，配置完成后点击
下载图标进行下载
3、对电机进行系统优化：双击进入参数列表，a：将里面的P340由“0”
改为“1”后等待，当P340由“1”自动回“0”后表示已经自动为电机配置好了最佳的
参数数据，b：将P1910由“0”改为“1”，找到此项进入控
制权界面取得控制权然后选择“使能”，点击启动电机，启动后等待P1960由“1”自动回“0”，此时表示电机已经做完静态优化c：将P1960由“0”改为“1”，找到此项
进入控制权界面取得控制权然后选择“使能”，点击启动电机，
启动后等待P1960由“2”自动回“0”，此时表示电机已经做完动态优化（当电机为编码器控制时将P1960改为“2”，为矢量控制时将P1960改为“1”。

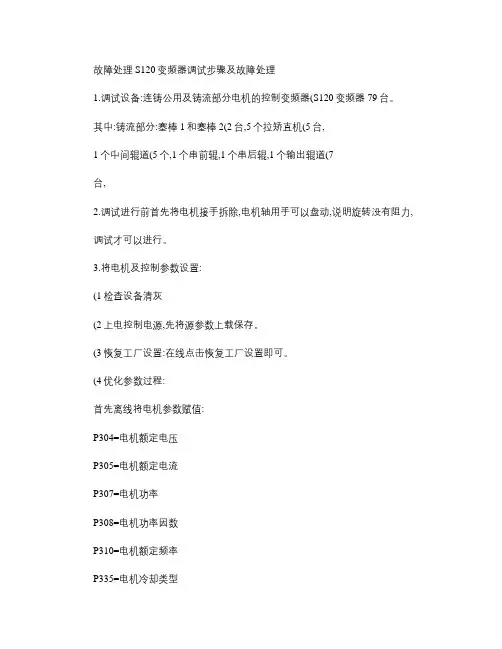

故障处理S120变频器调试步骤及故障处理1.调试设备:连铸公用及铸流部分电机的控制变频器(S120变频器79台。
其中:铸流部分:塞棒1和塞棒2(2台,5个拉矫直机(5台,1个中间辊道(5个,1个串前辊,1个串后辊,1个输出辊道(7台,2.调试进行前首先将电机接手拆除,电机轴用手可以盘动,说明旋转没有阻力, 调试才可以进行。
3.将电机及控制参数设置:(1检查设备清灰(2上电控制电源,先将源参数上载保存。
(3恢复工厂设置:在线点击恢复工厂设置即可。
(4优化参数过程:首先离线将电机参数赋值:P304=电机额定电压P305=电机额定电流P307=电机功率P308=电机功率因数P310=电机额定频率P335=电机冷却类型P320=电机励磁电流P322=电机最大速度P352=电缆电阻P353=电机串联电感P350=电机定子电阻P354=电机转子电阻冷却/湿度P356=电机定子漏抗P358=电机转子漏抗P360=电机主电感P1120=上升时间P1121=下降时间P1082=电机最大速度以上参数设置完毕保持后,在线下载。
优化过程:点击commissioning调试:选择control panel ,点击控制权限,先进行电机参数静态测试,然后对速度环优化,最后动态测试。
全部优化结束后进行上载保持,再进行下载。
(5端子参数设置:控制单元:X121:R722.0=P849 急停R723.0=P2081.2 状态字2R722.1=P2070.0 外部故障2R722.2=P860.0 合闸信号反馈P738.0=R863.1 合闸输出TM31:X520:R4022.2=P2106 :外部故障1R4023.2=P2181.4 :外部故障1R4030=R2139.3 状态字故障4,通信参数:1控制字:R2050R2090.0=P840.0 ON/OFF1R2090.1=P844.0 ON/OFF2R2090.2=P848.0 ON/OFF3R2090.3=P852.0 操作使能R2090.6=P1142.0 速度给定使能R2090.7=P2103.0 故障确认R2090.10=P854.0 由PLC控制2给定R2050.1=P1070.0 主设定值5. 故障处理:当出现过流故障时:报F6906故障代码,查电机是否接地,用摇表测主回路绝缘,查机械故障,查系统参数值是否适当。
故障处理S120变频器调试步骤及故障处理1.调试设备：连铸公用及铸流部分电机的控制变频器（S120变频器）79台。
其中：铸流部分：塞棒1和塞棒2（2台），5个拉矫直机（5台），1个中间辊道（5个），1个串前辊，1个串后辊，1个输出辊道（7台），2.调试进行前首先将电机接手拆除，电机轴用手可以盘动，说明旋转没有阻力，调试才可以进行。
3.将电机及控制参数设置：（1）检查设备清灰（2）上电控制电源，先将源参数上载保存。
（3）恢复工厂设置：在线点击恢复工厂设置即可。
（4）优化参数过程：首先离线将电机参数赋值：P304=电机额定电压P305=电机额定电流P307=电机功率P308=电机功率因数P310=电机额定频率P335=电机冷却类型P320=电机励磁电流P322=电机最大速度P352=电缆电阻P353=电机串联电感P350=电机定子电阻P354=电机转子电阻冷却/湿度P356=电机定子漏抗P358=电机转子漏抗P360=电机主电感P1120=上升时间P1121=下降时间P1082=电机最大速度以上参数设置完毕保持后，在线下载。
优化过程：点击commissioning调试：选择control panel ，点击控制权限，先进行电机参数静态测试，然后对速度环优化，最后动态测试。
全部优化结束后进行上载保持，再进行下载。
（5）端子参数设置：控制单元：X121:R722.0=P849 急停R723.0=P2081.2 状态字2R722.1=P2070.0 外部故障2R722.2=P860.0 合闸信号反馈P738.0=R863.1 合闸输出TM31:X520:R4022.2=P2106 :外部故障1R4023.2=P2181.4 :外部故障1R4030=R2139.3 状态字故障4，通信参数：1)控制字：R2050R2090.0=P840.0 ON/OFF1R2090.1=P844.0 ON/OFF2R2090.2=P848.0 ON/OFF3R2090.3=P852.0 操作使能R2090.6=P1142.0 速度给定使能R2090.7=P2103.0 故障确认R2090.10=P854.0 由PLC控制2）给定R2050.1=P1070.0 主设定值5. 故障处理：当出现过流故障时：报F6906故障代码，查电机是否接地，用摇表测主回路绝缘，查机械故障，查系统参数值是否适当。
S120调试手册CommissioningGuide_MCBU调试手册SINAMICS S120 SIEMENS目录第一章电机优化 (3)1．S120 驱动感应电机的优化 (3)1．1 正确配置电机 (3)1．2 优化过程： (3)2．S120 驱动第三方伺服电机时的优化 (4)a. 电机数据计算P340 (5)b. 电机数据静态辨识P1910 (5)c. 速度环动态特性的优化 (5)d. 电机数据动态辨识P1959 + P1960 (5)第二章 S120 的基本定位 (6)前言 (6)一、激活基本定位功能 (6)二、基本定位_点动（JOG）： (8)三、基本定位_回零（Homing / Reference）： (9)四、基本定位_限位（Limit）： (12)五、基本定位_程序步（Traversing Blocks） (13)六、手动数据输入（MDI） (14)第三章通讯 (17)一、使用PG/PC 的串口与S120 通讯 (17)1．1 设置步骤： (17)1．2 S120 地址的设定： (18)二、S120 与TP170 直接通讯 (18)2．1 硬件准备与网络连接 (18)2．2 网络地址的设定： (19)2．3 ProTool 项目配置 (19)2．4 建立标签 (20)三、S120、TP170B 与S7 200 (22)3．1 硬件准备及网络连接： (22)3．2 网络地址的设定 (22)3．3 建立变量 (24)四、通过DP 总线实现S7-300 与SINAMICS S120 通讯 (26)4．1 DP 总线通讯功能简述 (26)4．2 DP 通讯步骤 (26)Sinamics S120 调试指南- 1 -西门子(中国)有限公司自动化与驱动集团4.2.1 DP 地址设定 (26)4.2.2 DP 报文设置 (27)五、通过Slave to Slave 方式实现各从站之间通讯 (38)5．1 在 Step 7 中项目组态 (39)5．2 从站参数配置 (39)5．3 激活Slave to Slave 功能 (41)5．4 在Step 7 中使用SFC14,15 读写7# 站数据 (41)Sinamics S120 调试指南- 2 -西门子(中国)有限公司自动化与驱动集团第一章电机优化从V2.4 版本起，Sinamics S120 开放了对电机的优化功能，可优化的电机包括普通感应电机和同步伺服电机，无论是对Siemens 电机还是对第三方电机都可达到最优的控制特性。
