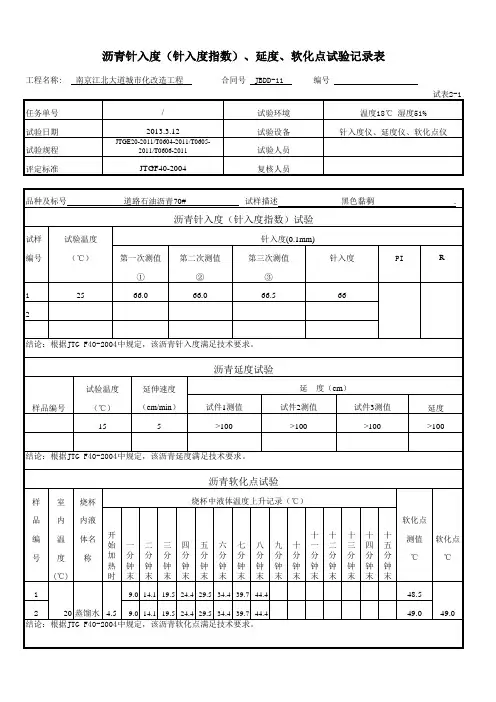

任务单号样品编号样品描述
试验标准JTG E20-2011 检测方法收样日期试验日期
试验仪器检测环境
沥青针入度试验记录（T0604-2011）
沥青名称试样编号
试验次数试验温度
①
②
③
平均针入度值
针入度指数
沥青软化点试验记录(0606-2011)
沥青名称试样编号加热介质
试验次数①②
起始温度°C
升温速度°C /分
软化点温度°C
平均软化点°C
沥青延度试验记录(0605-2011)
沥青名称试样编号
试验温度°C 延伸速度5cm/min 试验次数①②③
延伸值(cm)
平均延度(cm)
结论：备注：
试验：记录：复核：
三. 沥青软化点试验 1.试验目的 测定沥青的软化点，可以评定粘稠沥青的热稳定性。 2.试验仪具 （1）环与球软化点仪（图7-7）： (图7-7) 由下列几个部分组成。 ①钢球：直径为9.53mm，质量为3.5g±0.05g。 ②试样环（图7-8）：用黄铜或不锈钢等制成。 （图7-8） ③钢球定位环：用黄铜或不锈钢制成。 ④金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板上有两个孔，以供放置试样环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上
面51mm处刻有水高标记。环下面距下层板为25.4mm，而下底板距烧杯底不小于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 ⑤耐热玻璃烧杯：容积800mL～1000mL，直径不小于86mm，高度不小于120mm。 ⑥温度计：刻度0℃～80℃，分度为0.5℃。 （2）试样底板：金属板或玻璃板。 （3）环夹：由薄钢条制成，用以夹持金属环，以便刮平试样表面。 （4）平直刮刀。 （5）甘油滑石粉隔离剂。 （6）加热炉具：装有温度调节器的电炉或其它加热炉具。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。 （7）恒温水槽：控温的准确度为0.5℃。 （8）新煮沸过的蒸馏水。 （9）其他：石棉网。 3.试验方法 图7-9 沥青软化点试验 （1）制备试样 ①将试样环置于涂有隔离剂的金属板上，按规定方法准备好沥青试样，然后缓缓注入试样环内至略高出环面为止。如估计软化点高于120℃，则试
样环和金属底板均应预热至80℃～100℃。 ②试样在室温冷却30min后，用环夹夹着试样环，并用热刮刀刮除环面上的试样，务使与环面齐平。 试样软化点在80℃以下者，试验步骤如下： （2）将装有试样的试样环连同金属板置于5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 （3）烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。 （4）从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，并套上定位环；然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。 （5）将烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动振荡搅拌器，使水微微振荡，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围时，则试验应重做。 （6）试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5℃。 试样软化点在80℃以上者，试验步骤如下： （2）将装有试样的试样环连同金属底板置于装有32℃±1℃甘油的恒温槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于甘油中。 （3）在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。 （4）从恒温槽中取出装有试样的试样环，按上述方法进行测定，准确至1℃。 4.报告 同一试样平行试验两次，当两次测定值的差值符合重复性试验精密度要求时，取其平均值作为软化点试验结果，准确至0.5℃。 5.精密度或允许差
沥青混凝土路面有哪些试验 最佳答案 沥青材料试验有：必检：1、针入度试验；2、软化点试验；3、延度试验；按需要检测：4、闪燃点试验；5、含蜡量试验；6、溶解度试验、7、密度试验；8、沥青老化性能试验；9、沥青粘附性试验。 沥青混合料试验有：必检1、马歇尔稳定度试验（包括密度、比重、饱和度等指标测定，2、沥青含量及混合料级配试验（沥青混合料抽提）按必要检测：）；3、车辙试验；4、低温弯曲试验；5残留稳定度等 现场测试试验有：1、摆式摩擦试验（要取消）；2、渗水性试验；3、取芯压实度试验；4、构造深度试验。5平整度试验 6弯沉试验
高速公路沥青混凝土路面上面层关键施工试验控制技术 RSS 打印复制链接大中小发布时间：2011-03-08 10:05:13 0、前言 高速公路由于行车密度大、车速快，并且随着车辆轴载明显增加以及重车比例增大，给沥青路面带来了明显的早期损坏（如辙槽、泛油、推拥等）这也对沥青路面的级配情况、抗滑性、平整度、密实性等提出了更高的要求。其中上面层是影响路面质量最直接的因素，也是最主要的因素，要提高路面的工程质量，上面层的施工质量必须保证，笔者将从沥青砼上面层配合比设计和施工，谈谈保证高速公路路面上面层工程质量的几个关键因素。 1、沥青砼上面层配合比设计 沥青砼路面上面层配合比的设计过程包括目标配合比设计阶段、生产配合比设计阶段和生产配合比验证阶段。 目标配合比设计阶段 原材料的选择 沥青 a.由于我省属于热区，所以沥青应选用稠度大且软化点高的沥青，以免夏季泛油。 b.修筑高速公路路面的沥青，在高温时要具有较低的感温性，低温时又具有较好的形变能力，所以选择沥青时应尽量选择溶—凝胶型结构的环烷基稠油直馏沥青。其中沥青质的含量为15%～25%，针入度指数在-2～+2之间，PVN值宜在0～之间。 c.同时为了提高使用沥青的品质，特别是对重交通量沥青砼表层，更应该采用进口的沥青如壳牌、埃索、阿尔巴尔亚，标号宜为AH-50或AH-70. 集料 a.骨料最大粒径的确定：级配中的粗集料粒径大小与沥青混合料的抗疲劳强度和抗车辙能力有密切的关系。从国内外相关科研资料表明，当沥青混合料厚h与最大粒径D的比
沥青软化点试验环球法 1 目的与适用范围 本方法适用于测定道路石油沥青、聚合物改性沥青的软化点，也适用于测定液体石油沥青、煤沥青蒸馏残留物或乳化沥青蒸发残留物的软化点。 2仪具与材料技术要求 2.1软化点试验仪：由下列部件组成： 2.1.1 钢球：直径9.53mm，质量 3.5g±0.05g。 2.1.2试样环：黄铜或不锈钢等制成。 2.1.3钢球定位环：黄铜或不锈钢制成。 2.1.4 金属支架：由两个主杆和三层平行的金属板组成。上 层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有而下底板距烧杯底,25.4mm水高标记。环下面距下层底板为 不小于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 2.1.5耐热玻璃烧杯：容量800~1000mL，直径不小于86mm，高不小于120mm。 2.1.6 温度计：量程0～100℃，分度值0.5℃。 2.2 装有温度调节器的电炉或其他加热炉具(液化石油气、天
然气等)。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。 2.3 当采用自动软化点仪时,各项要求应与2.1及2.2相同，温度采用温度传感器测定.并能自动显示或记录，且应对自动装置的准确性经常校验。 2.4 试样底板：金属板(表面粗糙度应达Ra0.8μm)或玻璃板。 2.5 恒温水槽:控温的准确度为±0.5℃。 2.6 平直刮刀。 2.7 甘油、滑石粉隔离剂(甘油与滑石粉的质量比为2:1)。蒸馏水或纯净水：2.8 2.9其他：石棉网。 3 方法与步骤 3.1准备工作 3.1.1 将试样环置于涂有甘油滑石粉隔离剂的试样底板上。按本规程T 0602的规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板(不用玻璃板)均应预热至80~100℃。 3.1.2 试样在室温冷却30min后，用热刮刀刮除环面上的试样,应使其与环面齐平。 3.2试验步骤 3.2.1 试样软化点在80℃以下者：
沥青针入度试验 一、试验目的：通过针入度的测定确定石油沥青的稠度，划分沥青牌号 二、试验仪器： 针入度仪（针连杆质量为：47.5±0.05g，针和针连杆组合件的总质量为：50±0.05g）、标准针（由硬化回火的不锈钢制成，洛氏硬度54～60）、试样皿（为金属圆柱形平底容器：针入度小于200时，内径为55mm，内部深度35mm；针入度在200～350时，内径70mm，内部深度为45mm）、恒温水浴（容量不小于10L，能保持温度在实验温度的±0.1℃范围内。水中应备有一个带孔的支架，位于水面下不少于100mm，距浴底不少于50mm 处）、平底玻璃保温皿、秒表、温度计、金属皿或瓷柄皿、筛、砂浴或可控制温度的密闭电炉 沥青针入度仪 三、试样制备： 1.将预先除去水分的沥青试样在砂浴或密闭的电炉上小心加热，不断搅拌以防止局部过热，加热温度不得超过试样估计软化点100℃。加热时间不得超过30min，用筛过滤除去杂质。加
热搅拌过程中避免试样中混入空气。 2.将试样倒入预先选好的试样皿中，试样深度应大于预计穿入深度10mm。 3.试样皿在15～30℃的空气中冷却1～1.5h（小试样皿）或1.5～2h（大试样皿），防止灰尘落入试样皿。软化将试样皿移入保持规定实验温度的恒温水浴中。小试样皿恒温1～1.5h，大试样皿恒温1.5～2h。 四、试验步骤： 1.调节针入度仪水平，检查针连杆和导轨，以确认无水和其他外来物，无明显摩擦。用甲苯或其他合适的溶剂清洗标准针，用干净布将其擦干，把针插入针连杆中固定。按试验条件放好砝码。 2.从恒温水浴中取出试样皿，放入水温控制在实验温度的平底玻璃保温皿中的三脚支架上，试样表面以上的水层高度应不小于10mm，将平底玻璃保温皿置入针入度仪的平台上。 3.慢慢放下连杆，使针尖刚好与试样接触。必要时用放置在合适位置的光源反射来观察。拉下活杆，使其与针杆顶端接触，调节针入度仪读数为零。 4.用手紧压按钮，同时启动秒表，使标准针自由下落穿入沥青试样，到规定时间停压按钮，使针停止移动。 5.拉下活杆与针连杆顶端接触，此时的读数即为试样的针入度。 6.同一试样至少重复测定三次，测定点之间及测定点与试
SYD-2801E型针入度试验器操作规程 1、热沥青试样的制备： 1.1、将装有试样的盛样器带盖放入恒温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃左右，加热至沥青全部熔化后供脱水用。当石油沥青中无水分时，烘箱温度宜为软化点温度以上90℃，通常为135℃左右。 1.2、当石油沥青试样中含水分时，将盛样器皿放在可控温的沙浴、油浴、电热套上加热脱水，不得已采用电炉、燃气炉加热脱水时必须加放石棉垫。加热时间不超过30分钟，并用玻璃棒轻轻搅拌，防止局部过热。在沥青温度不超过100℃的条件下，仔细脱水至无泡沫为止，最后的加热温度不宜超过软化点以上100℃（石油沥青）或50℃（煤沥青）。 1.3、将盛样器中的沥青通过0.6mm的滤筛过滤，将试样倒入预先选好的试样皿中。试样深度应大于预计贯入深度10mm。 1.3、按试验要求将恒温水槽调节到要求的试验温度25℃，或30℃（5℃），保持稳定。 1.4、将盛样器中的沥青通过0.6mm的滤筛过滤，将试样倒入预先选好的试样皿中。试样高度应超过预计贯针入度值10mm，并盖上盛样皿，以防落入灰尘。盛有试样的盛样皿在15-30℃室温中冷却不少于1.5小时（小盛样皿）、2小时（大盛样皿）或3小时（特殊盛样皿）后，应移入保持规定试验温度±0.1℃的恒温水槽中，并应保温不少于1.5小时（小盛样皿）、2小时（大盛样皿）或 2.5小时（特殊盛样皿） 2、针入度试验步骤： 2.1、接通电源前，观察台面上的水泡装置，调节针入度仪的水平，将干净的标准针连接头套上标准砝码后装入连接杆并固定。 2.2、水浴缸内按要求加好水（水面应没过试样表面10mm以上），放在针入度仪的平台上，开启仪器电源开关，根据试验要求设置所需的温度（25℃，15℃、30℃或5℃），定时时间（5s），打开加热器控制开关，启动温控装置，使水浴缸内的水温达到设置温度。 2.3、将针入度显示器的移动杆上移至最上端，再将装有标准砝码的针连杆也上移至最上端。 2.4、用粗调旋钮调节机头，使标准针尖端离试样表面约10mm。然后再用微调旋钮慢慢向下移动标准针，使针尖刚刚接触到试样的表面时松手（观察标准针与试样表面接触时可用设在工作台上的照明灯、放大镜来观察）。 2.5、开启针入度显示器（按“ON/0”键将显示器开启），再检查显示器显示单位应该是“mm--毫米”（按“mm/in”键可以选择显示单位是“mm”--毫米，并在显示器上显示出来）。轻轻按动针入度显示器的移动杆使其下端与针连杆的上端平面接触，然后按动针入度显示器的清零按钮（“ON/0”键），使显示器读数为零。 2.6、当仪器水浴缸的温度稳定到设定温度后，按操作面板上的“启动”键，电磁铁吸合，使标准针自由下落，贯入沥青试样中，到达规定的时间后，电磁铁被释放将标准针锁定，标准针停止移动。 2.7、轻轻按动针入度显示器的移动杆使其下端与针连杆的上端平面接触，此时显示器的读数就是本次试验的针入度值。
乳化沥青实验的各项指标及其检测
江阴市鑫路建筑设备有限公司 唐炜
表征乳化沥青和乳化改性沥青主要技术性能的指标有两个： 一是表征乳状液物理力学性 能的指标；二是表征路用性能的蒸发残留物性质指标。 1、实验用乳化沥青的制作 ① 实验设备 小试可用 JM-5 乳化沥青实 中试可用 JM-30 乳化沥青实 专业实验室可用 JM-30A 乳 验机 验机 化沥青实验机
手工配比，循环过磨出料 调速配比，一次过磨出料 ② 实验数据（维实伟克实验室）
自动计量配比，一次过磨
2、筛上剩余量及其检测 剩余量包括粗颗粒、结皮和结块。粗颗粒、结皮和结块造成喷洒设备的堵塞，或与集料 拌合不均，严重影响施工质量。其来源是：机械分散的效果不好沥青颗粒粗大；乳化的效果 不好，形成结皮及沉淀。所以从筛上剩余量可以看出乳化剂或乳化机械性能的好坏、配方或 工艺是否合理。 试验要在乳液完全冷却或基本消泡后进行，把规定数量的乳液徐徐注入 1.18mm( 或 1.20mm)筛孔的筛中过滤，求出筛上残留物占乳液质量的百分比，以此来判定乳液的质量。 3、蒸发残留物含量及其试验 把乳化沥青中的水蒸发掉，留下的沥青(包含微量的助剂)叫蒸发残留物。沥青是乳液中 实际要有的成分，从节省运输费用、降低助剂(乳化剂、稳定剂等)的生产成本考虑，乳液中 的沥青含量应高些；但是乳液的浓度高，增加了沥青颗粒碰撞、凝聚的机会，所以从乳液的 贮存稳定性角度考虑，乳液中沥青的含量应低些；再一方面乳液的浓度影响乳液的粘度，而 从施工角度考虑，特定场合应用的乳液，粘度必须保持在一定范围内，粘度过大会影响渗透 性，年度过低会使乳液流失，因此乳液中的沥青含量不能太高，也不能太低，必须保持在规 定范围内。 一般的乳液蒸发残留物在 50%～62%之间， 根据具体使用场合， 参见有关的乳化沥青和改 性乳化沥青技术标准。 将一定量的乳液加热脱水后，残留物占乳液的百分比即蒸发残留物含量。 4、粘度及其试验 不同的施工方法、施工季节和路面结构，对沥青乳液粘度的要求不同，透层油要求粘度 低些，否则渗不下去，贯入式路面工程中要求粘度大些，否则一下子流下去了，上面的砂石 料没有足够的沥青裹覆层；高温下粘度太低容易快裂。低温下粘度太高容易慢凝等等，不恰 当的乳液粘度会给路面施工质量造成严重的影响。 我国乳液的粘度的表达方法与国外有所不同。我国公路界普遍采用道路标准粘度。以一 定量的乳液在规定的温度下通过规定直径的小孔所需要的时间(s)表达。道路标准粘度的代 号 CT.d(T 为试验温度，℃；d 为孔径，mm)如 C25.3 为 50mL 乳液在 25℃条件下，经 3mm 孔流出。 国外普遍采用恩氏粘度计测定乳液粘度，恩格拉粘度的测定方法是：50mL 乳液在 25℃条件 下，经 2.9mm 孔流出所需的秒数与相同体积的蒸馏水在相同条件下流出所需秒数的比值，用 EV 表示。美国多采用赛波特粘度计测定乳液粘度，在国内一些国际招标工程中，也有提出赛 比特粘度指标的。 上述三种粘度的换算关系分别为： C25.3=5.9+2.47EV EV=0.28VS 式中：C25.3—道路标准粘度； EV—恩格拉粘度； VS—赛波特粘度。 5、储存稳定性及其试验 沥青乳状液是一个不稳定体系，受乳化剂、助剂、沥青微粒尺寸、外界温度、湿度等因 素的影响，乳液在储存过程中会产生一定程度的絮凝、沉淀和分离，从而影响乳液的施工性 能和应用效果。 把乳液试样在特制的量筒中静置所需天数后，分别取出一定量的上下层乳液，求出所含 沥青的百分数之差，表示了乳液的储存稳定性。标准规定的要求是静置 5d 的蒸发残留物含 量小于 5%；美国 ASTM 标准的规定是静置 24h，上下层沥青含量之差小于 1%为合格。 6、破乳速度极其试验 破乳速度决定了乳液对于各种施工方法的适应性。乳液的破乳速度是否合适，对工程质 量的影响很大。但是乳液的破乳速度又不是固定不变的，它会随着使用条件的变化而变化。
沥青软化点试验方法 沥青材料是一种非晶质高分子材料，它由液态凝结为固态，或由固态熔化为液态、没有敏说的固化点或液化点，通常采用条件的硬化点和滴落点来表示。沥青材料在硬化点至滴落点之间的温度阶段时，是一种沾滞流动状态。在工程实用中为保证沥青不致由于温度升高而产流动的状态，因此取液化点与固化点之间温度间隔的87.2％作为软化点。软化点的数值随采用仪器不同而异，我国现行规范试验法是采用环与球软化点法。软化点是沥青达到规定条件粘度时的温度，所以软化点既是反映沥青材料热稳定性的一个指标，也是沥青粘性的一种量度。 1.目的和适用范围 （1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水（或甘油）中，以（5±0.5）℃／min的速度加热，至钢球下沉达规定距离（25.4mm）时的温度，以℃表示。 （2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青和乳化沥青蒸发后残留物等材料的软化点。 2．仪具与材料 本试验需要下列仪具与材料： （1）软化点试验仪，由下列附件组成： ①钢球：直径9.53mm，质量（3.5土0.05）g。 ②试样环：黄铜或不锈钢等制成。 ③钢球定位环：黄铜或不锈钢制成。 ④金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径。中间有一圆孔，用以插放温度计：中层板板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 ⑤耐热玻璃烧杯：容量800-1000mL，直径不少于86mm，高不少于120mm。 ③温度计：0-80℃，分度0.5℃。 （2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。 （3）装有温度调节器的电炉或其他加热炉具（液化石油气、天燃气等）。 （4）试样底板：金属板（表面粗糙度应达Ra0.8um）或玻璃板。 （5）恒温水槽） （6）平刮刀。 （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。 （8）新煮沸过的蒸馏水。 （9）其他：石棉网。 3．方法与步骤 （1）准备工作 将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80-100℃。试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 （2）试验步骤 ①试样软化点在80℃以下者：
沥青针入度试验 １．试验目得 沥青针入度就是在规定温度（25℃）与规定时间(5s）内,附加一定重量得标准针（100g）垂直贯入沥青试样中得深度,单位为0.01mm。通过针入度得测定掌握不同沥青得粘稠度以及进行沥青标号得划分。 2.试验仪器设备 (1）针人度仪：凡能保证针与针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至０.01mｍ得仪器均可使用。它得组成部分有拉杆、刻度盘、按钮、针连杆组合件,总质量为100±０．０５g，调节试样高度得升降操作机件,调节针入度仪水平得螺旋，可自由转动调节距离得悬臂。 当为自动针入度仪时,其基本要求相同,但应附有对计时装置得校正检验方法,以经常校验。 (２)标准针:由硬化回火得不锈钢制成，洛氏硬度HRC54~60,针及针杆总质量2、5±0.5g,针杆上打印有号码标志,应对针妥善保管,防止碰撞针尖,使用过程中应当经常检验，并附有计量部门得检验单。 (3)盛样皿:金属制得圆柱形平底容器。小盛样皿得内径55mｍ,深35mm（适用于针人度小于20０);大盛样皿内径70mm ,深45mm (适用于针入度2００~３50 ) ;对针人度大于3５0 得试祥需使用特殊盛样皿,其深度不小于60mm ,试样体积不少于１25ｍＬ。 (4)恒温水槽:容量不少于10L ，控温精度为±0.1℃。水中应设有一带孔得搁板(台),位于水面下不少于100ｍm ，距水槽底不得少于
50mm处。 (5) 平底玻璃皿:容量不少于1L，深度不少于８0mｍ。内设有一不锈钢三脚支架,能使盛样皿稳定。 （6)温度计：0℃~50℃,分度０．1℃。 (７)秒表,分度0、1ｓ。 (８)盛样皿盖：平板玻璃,直径不小于盛样皿开口尺寸。 （9)溶剂：三氯乙烯等。 (10)其它:电炉或砂浴、石棉网、金属锅或瓷把坩埚等。 ３.预习要求 掌握沥青针入度得概念,熟悉测定沥青针入度得试验步骤。 ４.试验步骤 (１)将恒温水槽调到要求得温度25℃，保持稳定。 (２)将试样放在放有石棉垫得炉具上缓慢加热,时间不超过30min,用玻璃棒轻轻搅拌,防止局部过热。加热脱水温度,石油沥青不超过软化点以上100℃,煤沥青不超过软化点以上５0℃。沥青脱水后通过0、6滤筛过筛。 (3）试样注入盛样皿中,高度应超过预计针入度值10mm,盖上盛样皿盖,防止落入灰尘。在１5℃~30℃室温中冷却1~1、5h(小盛样皿)、或者2~２、5h(特殊盛样皿)后,再移入保持规定试验温度±０.1℃得恒温水槽中恒温１~１、5h(小盛样皿）、1、5~2ｈ（大盛样皿）或者2~2、5h(特殊盛样皿）。 (４)调整针人度仪使之水平。检查针连杆与导轨，以确认无水与其它
沥青溶解度试验作业指导书 1、目的与适用范围本方法适用于测定石油沥青、液体石油沥青或乳化沥青蒸发后残留物的溶解度。非经注明，溶剂为三氯乙烯。 2、仪具与材料 2.1 分析天平：称量100g ，感时不大于0.2mg。 2.2 锥形烧瓶：200ml 。 2.3 古氏坩埚：500ml 。 2.4玻璃纤维滤纸：直径2.6cm，最小过滤孔0.6m。 2.5 橡胶管或接关: 固定古氏坩埚在吸滤瓶上用。 2.7 洗瓶。 2.8量筒：100ml。 2.9干燥器。 2.10 烘箱：装有温度自动调节器。 2.11 水槽。 2.12 双连球、水流泵或真空泵。 2.13 三氯乙烯，化学纯。 3、方法与步骤 3.1 准备工作 3.1.1 按本规程T 0602 规定的方法准备沥青试样。 3.1.2将玻璃纤维滤纸置于洁净的古氏坩埚中的底部， 用溶剂冲洗滤纸和古氏坩埚，使溶剂挥发后，置温度为105 C ± 5 C的烘箱内干燥至恒重（一般为15min）,然后移入干燥
器中冷却，冷却时间不少于30min，称其质量（m）,准确至 0.2mg。 3.1.3称取已烘干的锥形烧瓶和玻璃棒（mi）的质量，准确至0.2mg。 3.2 试验步骤 3.2.1用预先干燥的锥形烧瓶称取沥青试样2g（m3）， 准 确至0.2mg。 3.2.2在不断摇动下，分次加入三氯乙烯100ml，直于试样溶解后盖上瓶塞，并在室温下放置 至少15min 。 3.2.3将已称质量的滤纸及古氏坩埚，安装在过滤烧瓶上，用少量的三氯乙烯润湿玻璃纤维滤纸。然后，将沥青溶解沿玻璃棒倒入玻璃纤维滤纸中，并以连续滴状速度进行过滤。必要时，使用水流泵或真空泵过滤。过滤时，应尽量将在锥形烧瓶中的不溶物移入坩埚，直至全部溶液滤完。用少量溶剂分次清洗锥形烧瓶，并将全部不溶物移至坩埚中。再用溶剂洗涤古氏坩埚的玻璃纤维滤纸，直至滤液无色透明为止。 3.2.4取出古氏坩埚，置通风处，直至无溶剂气味为止；然后，将古氏坩埚移入温度为105 C± 5 C的烘箱中至少20min ;同时，将原锥形瓶、玻璃棒等也置于烘箱中烘至恒重。
沥青针入度试验 一、试验目的： 通过针入度的测定确定石油沥青的稠度，划分沥青牌号 二、试验仪器： 针入度仪（针连杆质量为：47.5±0.05g，针和针连杆组合件的总质量为：50±0.05g）、标准针（由硬化回火的不锈钢制成，洛氏硬度54～60）、试样皿（为金属圆柱形平底容器：针入度小于200时，内径为55mm，内部深度35mm；针入度在200～350时，内径70mm，内部深度为45mm）、恒温水浴（容量不小于10L，能保持温度在实验温度的±0.1℃范围内。水中应备有一个带孔的支架，位于水面下不少于100mm，距浴底不少于50mm处）、平底玻璃保温皿、秒表、温度计、金属皿或瓷柄皿、筛、砂浴或可控制温度的密闭电炉 沥青针入度仪 三、试样制备： 1.将预先除去水分的沥青试样在砂浴或密闭的电炉上小心加热，不断搅拌以防止局部过热，加热温度不得超过试样估计软化点100℃。加热时间不得超过30min，用筛过滤除去杂质。加热搅拌过程中避免试样中混入空气。 2.将试样倒入预先选好的试样皿中，试样深度应大于预计穿入深度10mm。 3.试样皿在15～30℃的空气中冷却1～1.5h（小试样皿）或1.5～2h（大试样皿），防止灰尘落入试样皿。软化将试样皿移入保持规定实验温度的恒温水浴中。小试样皿恒温1～ 1.5h，大试样皿恒温1.5～2h。 四、试验步骤： 1.调节针入度仪水平，检查针连杆和导轨，以确认无水和其他外来物，无明显摩擦。用甲苯或其他合适的溶剂清洗标准针，用干净布将其擦干，把针插入针连杆中固定。按试验条件放好砝码。 2.从恒温水浴中取出试样皿，放入水温控制在实验温度的平底玻璃保温皿中的三脚支架上，试样表面以上的水层高度应不小于10mm，将平底玻璃保温皿置入针入度仪的平台上。 3.慢慢放下连杆，使针尖刚好与试样接触。必要时用放置在合适位置的光源反射来观察。拉下活杆，使其与针杆顶端接触，调节针入度仪读数为零。 4.用手紧压按钮，同时启动秒表，使标准针自由下落穿入沥青试样，到规定时间停压按钮，使针停止移动。 5.拉下活杆与针连杆顶端接触，此时的读数即为试样的针入度。 6.同一试样至少重复测定三次，测定点之间及测定点与试样皿之间距离不应小于10mm。每次测定前应将平底玻璃保温皿放入恒温水浴中。每次测定换一根干净的针或取下针用甲苯或其他溶剂擦干净，再用干净布擦干。 7.测定针入度大于200的沥青试样，至少用三根针，每次测定后将针留在试样中，直至三次测定完成后，才能把针从试样中取出。 五、结果评定：
沥青针入度试验 1．试验目的 沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。 2．试验仪器设备 （1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。 当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。 （2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。（3）盛样皿：金属制的圆柱形平底容器。小盛样皿的内径55mm，深35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。 （4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。水中应设
有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。 （5）平底玻璃皿：容量不少于1L ，深度不少于80mm。内设有一不锈钢三脚支架，能使盛样皿稳定。 （6）温度计：0℃～50℃，分度0.1℃。 （7）秒表，分度0.1s。 （8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。 （9）溶剂：三氯乙烯等。 （10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。 3．预习要求 掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。4．试验步骤 （1）将恒温水槽调到要求的温度25℃，保持稳定。 （2）将试样放在放有石棉垫的炉具上缓慢加热，时间不超过30min，用玻璃棒轻轻搅拌，防止局部过热。加热脱水温度，石油沥青不超过软化点以上100℃，煤沥青不超过软化点以上50℃。沥青脱水后通过0.6滤筛过筛。 （3）试样注入盛样皿中，高度应超过预计针入度值10mm，盖上盛样皿盖，防止落入灰尘。在15℃～30℃室温中冷却1～1.5h（小盛样皿）、或者2～2.5h（特殊盛样皿）后，再移入保持规定试验温度±0.1℃的恒温水槽中恒温1～1.5h（小盛样皿）、1.5～2h（大盛样皿）或者2～2.5h（特殊盛样皿）。
沥青软化点试验 1．试验目的 沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以5±0.5℃/min速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。 2．实验仪器 （1）软化点试验仪：由耐热玻璃烧杯、金属支架、钢球、试样环、钢球定位环、温度计等部件组成。耐热玻璃烧杯容量800～1000mL，直径不少于86mm，高不少于120mm，金属支架由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm ，而下底板距烧杯底不少于12.7mm , 也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起；钢球直径9.53mm，质量±0.05g；试样杯由黄铜或不锈钢制成，高±0.1mm，下端有一个2mm的凹槽；钢球定位环由黄铜或不锈钢制成。 （2）温度计：0～80℃，分度为0.5℃。 （3）装有温度调节器的电炉或其它加热炉具（液化石油气、天然气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。（4）试样底板：金属板（表面粗糙度应达μm ）或玻璃板。 （5）恒温水槽：控温的准确度为0.5℃。
（6）平直刮刀． （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2:l）。（8）新煮沸过的蒸馏水。 （9）其它：石棉网。 3．预习要求 掌握沥青软化点的概念，熟悉测定沥青软化点的试验步骤。4．试验步骤 准备工作：将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注人试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80℃～100℃。 试样在室温冷却3Omin后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 1）试样软化点在80℃以下者： （1）将装有试样的试样环连同试样底板置于5℃±0.5℃（水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 （2）烧杯内注人新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。 （3）从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放人烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将O℃～
沥青针入度试验方法 1.目的与适用范围 本方法适用于测定道路石油沥青、改性沥青针入以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。以0.1mm计。其标准试验条件为温度25℃，荷重100g，贯入时间5s。针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃3个或3个以上温度条件下测定，若30℃时的针入度值过大，可采用5℃代替。当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度1.2时的温度，用以评价沥青的低温抗压裂性能。 2.仪具与材料技术要求 （1）针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±
0.05g。当采用其它试验条件时，应在试验结果中注明。仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。仪器设有针连杆制动按钮，使针连杆可自由下落。针 连杆易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯炮，借以观察针尖与试样表面接触情况。且应对自动装置的准确性经常校验。当采用其他试验条件时，应在试验结果中注明。 （2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，表面粗糙度Ra0.2μm～0.2μm，针及针杆总质量 2.5g±0.05g，针杆上应打印有号码标志，针应设有固定用装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。（3）盛样皿：金属制，圆柱形平底。小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）；对
沥青软化点试验（环球法） 1.目的和适用范围 （1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水（或甘油）中，以（5±0.5）℃／min的速度加热，至钢球下沉达规定距离（25.4mm）时的温度，以℃表示。 （2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青和乳化沥青蒸发后残留物等材料的软化点。 2．仪具与材料 本试验需要下列仪具与材料： （1）软化点试验仪，由下列附件组成： ①钢球：直径9.53mm，质量（3.5土0.05）g。 ②试样环：黄铜或不锈钢等制成。 ③钢球定位环：黄铜或不锈钢制成。 ④金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径。中间有一圆孔，用以插放温度计：中层板板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 ⑤耐热玻璃烧杯：容量800-1000mL，直径不少于86mm，高不少于120mm。 ⑥温度计：30-180℃，分度0.5℃的全浸式温度计。
（2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。 （3）装有温度调节器的电炉或其他加热炉具（液化石油气、天燃气等）。 （4）试样底板：金属板（表面粗糙度应达Ra0.8μm）或玻璃板。 （5）恒温水槽。 （6）平刮刀。 （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。 （8）新煮沸过的蒸馏水。 （9）其他：石棉网。 3．方法与步骤 （1）准备工作 将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80-100℃。试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，应使其与环面齐平。 （2）试验步骤 ①试样软化点在80℃以下者： a.将装有试样的试样环连同试样底板置于装有（5土0.5）℃的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 b．烧杯内注入新煮沸并冷却至5℃的蒸馏水或纯净水，水面略
沥青针入度试验 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
沥青针入度试验 1．试验目的 沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。 2．试验仪器设备 （1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。 当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。 （2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。 （3）盛样皿：金属制的圆柱形平底容器。小盛样皿的内径55mm，深 35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。
（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于 50mm 处。 （5）平底玻璃皿：容量不少于1L ，深度不少于80mm。内设有一不锈钢三脚支架，能使盛样皿稳定。 （6）温度计：0℃～50℃，分度0.1℃。 （7）秒表，分度。 （8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。 （9）溶剂：三氯乙烯等。 （10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。 3．预习要求 掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。 4．试验步骤 （1）将恒温水槽调到要求的温度25℃，保持稳定。 （2）将试样放在放有石棉垫的炉具上缓慢加热，时间不超过30min，用玻璃棒轻轻搅拌，防止局部过热。加热脱水温度，石油沥青不超过软化点以上100℃，煤沥青不超过软化点以上50℃。沥青脱水后通过滤筛过筛。 （3）试样注入盛样皿中，高度应超过预计针入度值10mm，盖上盛样皿盖，防止落入灰尘。在15℃～30℃室温中冷却1～（小盛样皿）、或者2～（特殊盛样皿）后，再移入保持规定试验温度±0.1℃的恒温水槽中恒温1～（小盛样皿）、～2h（大盛样皿）或者2～（特殊盛样皿）。
沥青针入度试验 1.目的与适用范围 本方法适用于测定道路石油沥青、改性沥青针入以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。以0.1mm计。其标准试验条件为温度25℃，荷重100g，贯入时间5s。针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃3个或3个以上温度条件下测定，若30℃时的针入度值过大，可采用5℃代替。当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。当量脆点T1.2是相当于沥青针入度1.2时的温度，用以评价沥青的低温抗压裂性能。 2.仪具与材料技术要求 （1）针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.1mm的仪器均可使用。针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g。当采用其它试验条件时，应在试验结果中注明。仪器设有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。仪器设有针连杆制动按钮，使针连杆可自由下落。针 连杆易于装拆，以便检查其质量。仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯炮，借以
观察针尖与试样表面接触情况。且应对自动装置的准确性经常校验。当采用其他试验条件时，应在试验结果中注明。 （2） 标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，表面粗糙度Ra0.2μm～0.2μm，针及针杆总质量 2.5g ±0.05g ，针杆上应打印有号码标志，针应设有固定用装置盒（筒），以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验。 （3）盛样皿：金属制，圆柱形平底。小盛样皿的内径55mm ，深35mm （适用于针入度小于200）；大盛样皿内径70mm ，深45mm （适用于针入度200～350）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125ml 。 （4）恒温水槽：容量不少于10L ，控温的准确度为0.1℃。水槽中应设有一带孔的搁架，位于水面下不得少于XXXX 作业指导书 文件编号： XXXX-03-3.24 第2页 共 3 页 主题：沥青针入度试验方法 第B 版 第0次修订 颁布日期：2017年8月 15日
沥青软化点试验环球法作业指导书 1、目的与适用范围 本方法适用于测定道路石油沥青、煤沥青的软化点，也适用于测定液体石油沥青经蒸馏或乳化沥青破乳蒸发后残留物的软化点。 2、仪具与材料 2.1软化点试验仪：如图1，由下列部件组成： 2.1.1钢球：直径9.53mm，质量 3.5g±0.05g。 2.1.2试样环：黄铜或不锈钢等制成，形状尺寸如图2。 2.1.3钢球定位环：黄铜或不锈钢制成，形状尺寸如图3。 2.1.4金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板形状尺寸如图3，板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 2.1.5耐热玻璃烧杯：容量800ml—1000ml，直径不小于86mm，高不小于120mm。 2.1.6温度计：0℃—80℃，分度为0.5℃。 2.2环夹：由薄钢条制成，用以夹持金属环，以便刮平表面，形状、尺寸如图5。 2.3装有温度调节器的电炉或其它加热炉具（液化石油气、天然
气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。 2.4试样底板：金属板（表面粗糙度应达Ra0.8 m）或玻璃板。 2.5恒温水槽：控温的准确度为0.5 ℃。 2.6平直刮刀。 2.7甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。 2.8新煮沸过的蒸馏水。 2.9其它：石棉网。 3、方法与步骤 3.1准备工作 3.1.1将试样环置于涂有甘油滑石粉隔离剂的试样底板上。按本规程T 0602的规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80℃—100℃。 3.1.2试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 3.2试验步骤 3.2.1试样软化点在80℃以下者： 1）将装有试样的试样环连同试样底板置于5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 2）烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆
