12864液晶 一、概述 带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: l 低电源电压（VDD:+3.0--+5.5V） l 显示分辨率:128×64点 l 内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) l 内置 128个16×8点阵字符 l 2MHZ时钟频率 l 显示方式：STN、半透、正显 l 驱动方式：1/32DUTY，1/5BIAS l 视角方向：6点 l 背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 l 通讯方式：串行、并口可选 l 内置DC-DC转换电路，无需外加负压 l 无需片选信号，简化软件设计 l 工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 模块接口说明
*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。 *注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。 2.2并行接口 管脚号管脚名称电平管脚功能描述 1 VSS 0V 电源地 2 VCC 3.0+5V 电源正 3 V0 - 对比度（亮度）调整 RS=“H”,表示DB7——DB0为显示数据 4 RS(CS）H/L RS=“L”,表示DB7——DB0为显示指令数据 R/W=“H”,E=“H”,数据被读到DB7——DB0 5 R/W(SID) H/L R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR 6 E(SCLK) H/L 使能信号 7 DB0 H/L 三态数据线 8 DB1 H/L 三态数据线 9 DB2 H/L 三态数据线 10 DB3 H/L 三态数据线 11 DB4 H/L 三态数据线 12 DB5 H/L 三态数据线 13 DB6 H/L 三态数据线 14 DB7 H/L 三态数据线 15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1） 16 NC - 空脚 17 /RESET H/L 复位端，低电平有效（见注释2） 18 VOUT - LCD驱动电压输出端 19 A VDD 背光源正端（+5V）（见注释3） 20 K VSS 背光源负端（见注释3）
51单片机综合学习 12864液晶原理分析1 辛勤学习了好几天，终于对12864液晶有了些初步了解～没有视频教程学起来真有些累，基本上内部程序写入顺序都是根据程序自我变动，然后逆向反推出原理…… 芯片：YM12864R P-1 控制芯片:ST7920A带中文字库 初步小结： 1、控制芯片不同，寄存器定义会不同 2、显示方式有并行和串行，程序不同 3、含字库芯片显示字符时不必对字符取模了 4、对芯片的结构地址一定要理解清楚
5、显示汉字时液晶芯片写入数据的顺序（即显示的顺序）要清楚 6、显示图片时液晶芯片写入数据的顺序（即显示的顺序）要清楚 7、显示汉字时的二级单元（一级为八位数据写入单元）要清楚 8、显示图片时的二级单元（一级为八位数据写入单元）要清楚 12864点阵液晶显示模块（LCM）就是由128*64个液晶显示点组成的一个128列*64行的阵列。每个显示点对应一位二进制数，1表示亮，0表示灭。存储这些点阵信息的RAM称为显示数据存储器。要显示某个图形或汉字就是将相应的点阵信息写入
到相应的存储单元中。图形或汉字的点阵信息由自己设计，问题的关键就是显示点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。由于多数液晶显示模块的驱动电路是由一片行驱动器和两片列驱动器构成，所以12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，每半屏有一个512*8 bits显示数据RAM。左右半屏驱动电路及存储器分别由片选信号CS1和CS2选择。显示点在64*64液晶屏上的位置由行号（line,0~63）与列号（column,0~63）确定。512*8 bits RAM中某个存储单元的地址由页地址（Xpage,0~7）和列地址（Yaddress,0~63）确定。每个存储单元存储8个液晶点的显示信息。
梁国书for(;1;) study; FYD12864液晶中文显示模块
(一) (一)概述 (3) (二)(二)外形尺寸 1 方框图 (3) 2 外型尺寸图 (4) (三)(三)模块的接口 (4) (四)(四)硬件说明 (5) (五) 指令说明 (7) (五)(五)读写操作时序 (8) (六)(六)交流参数 (11) (七)(七)软件初始化过程 (12) (八)(八)应用举例 (13) (九)(九)附录 1半宽字符表 (20) 2 汉字字符表 (21) 一、概述 FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: ●●低电源电压（VDD:+3.0--+5.5V） ●●显示分辨率:128×64点
●●2MHZ时钟频率 ●●显示方式：STN、半透、正显 ●●驱动方式：1/32DUTY，1/5BIAS ●●视角方向：6点 ●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选 ●●内置DC-DC转换电路，无需外加负压 ●●无需片选信号，简化软件设计 ●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 二、方框图 3、外形尺寸图
在我们常用的人机交互显示界面中，除了数码管，LED，以及我们之前已经提到的LCD1602之外，还有一种液晶屏用的比较多。相信接触过单片机的朋友都知道了，那就是12864液晶。顾名思义，12864表示其横向可以显示128个点，纵向可以显示64个点。我们常用的12864液晶模块中有带字库的，也有不带字库的，其控制芯片也有很多种，如KS0108 T6963，ST7920等等。在这里我们以ST7920为主控芯片的12864液晶屏来学习如何去驱动它。(液晶屏采用金鹏的OCMJ4X8C) 关于这个液晶屏的更多信息，请参考它的DATASHEET，附件中有下载。 我们先来了解一下它的并行连接情况。 下面是电路连接图
从上面的图可以看出，液晶模块和单片机的连接除了P0口的8位并行数据线之外，还有RS,RW,E等几根线。其中R/S是指令和数据寄存器的选择控制线(串行模式下为片选)，R/W 是读写控制线(串行模式下是数据线)，E是使能线(串行模式下为时钟线)。 通过这几根控制线和数据线，再结合它的时序图，我们就可以编写出相应的驱动程序啦。 看看并行模式下的写时序图：
根据这个时序图，我们就可以写出写数据或者写命令到LCD12864液晶的子程序。 读时序图如下： 根据这个时序图我们就可以从LCD12864液晶模块内部RAM中读出相应的数据，我们的忙检测函数就是根据这个时序图写出来的。以及后面章节中讲的画点函数等都要用到读时序。有了这两个时序图，然后我们再看看OCMJ4X8C的相关指令集，就可以编写出驱动程序了。这里要注意的是指令集分为基本指令集和扩充指令集，其中扩充指令集主要是与绘图相关，在此后的章节中会有相应的介绍。 下面让我们根据这些编写出它的驱动程序吧。 我的硬件测试条件为：STC89C516(11.0592MHz) + OCMJ4X8C 实际显示效果图片如下： 程序部分如下，请结合液晶模块的DATASHEET看程序，这样能够更加快速的弄懂程序的流程。大致有如下几个函数：写数据，写指令，忙检测，初始化，指定地址显示字符串等等。[p][/p] #include "reg52.h" #include "intrins.h" sbit io_LCD12864_RS = P1^0 ;
FYD12864液晶中文显示模块 一、概述 FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: ●●低电源电压（VDD:+3.0--+5.5V） ●●显示分辨率:128×64点 ●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) ●●内置 128个16×8点阵字符 ●●2MHZ时钟频率 ●●显示方式：STN、半透、正显 ●●驱动方式：1/32DUTY，1/5BIAS ●●视角方向：6点 ●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选 ●●内置DC-DC转换电路，无需外加负压 ●●无需片选信号，简化软件设计 ●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 二、方框图
三、模块接口说明 *注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。 2.2并行接口
基于proteus的不带字库的12864的仿真 程序（带仿真图） 作者：心如止水（武汉工程大学） /****************************************************** ****** 本程序为不带字库的12864汉字及英文字符的显示程序， 可以说此程序是所有12864显示程序中最简单最易懂的 显示程序。之所以写这个程序，是因为我看很多学单片 机的人（特别是初学者）对12864有一种恐惧感，觉得它 很难，看完这个程序，相信你能明白它的显示原理。 还要注意的是：带中文字库和不带中文字库的程序不一样， 不可混用。 ******************************************************* *****/ 先上图吧，哈哈
下面看程序吧，相信你一定能看懂，很简单的哟！！！#include
//sbit Reset = P3^0; //复位 sbit rs = P3^7; //指令数据选择 sbit e = P3^5; //指令数据控制 sbit cs1 = P3^3; //左屏幕选择，低电平有效 sbit cs2 = P3^4; //右屏幕选择 sbit wr = P3^6; //读写控制 //sbit busy = P1^7; //忙标志 void SendCommand(uchar command); //写指令 void WriteData(uchar dat);//写数据 void LcdDelay(uint time); //延时 void SetOnOff(uchar onoff);//开关显示 void ClearScreen(uchar screen); //清屏 void SetLine(uchar line); //置页地址 void SetColum(uchar colum);//置列地址 void SetStartLine(uchar startline);//置显示起始行 void SelectScreen(uchar screen);//选择屏幕 void Show1616(uchar lin,uchar colum,uchar *address);//显示一个汉字 void InitLcd(); //初始化 void ResetLcd(); //复位 void Show_english(uchar lin,uchar colum,uchar *address); const uchar code hzk[] = { /*-- 文字: I --*/ /*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/ 0x00,0x08,0x08,0xF8,0x08,0x08,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00, /*-- 文字: --*/ /*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/ 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, /*-- 文字: c --*/ /*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/ 0x00,0x00,0x00,0x80,0x80,0x80,0x00,0x00,0x00,0x0E,0x11,0x20,0x20,0x20,0x11,0x00, /*-- 文字: a --*/ /*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/ 0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x19,0x24,0x22,0x22,0x22,0x3F,0x20, /*-- 文字: n --*/ /*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/ 0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20, /*-- 文字: --*/ /*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/ 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,

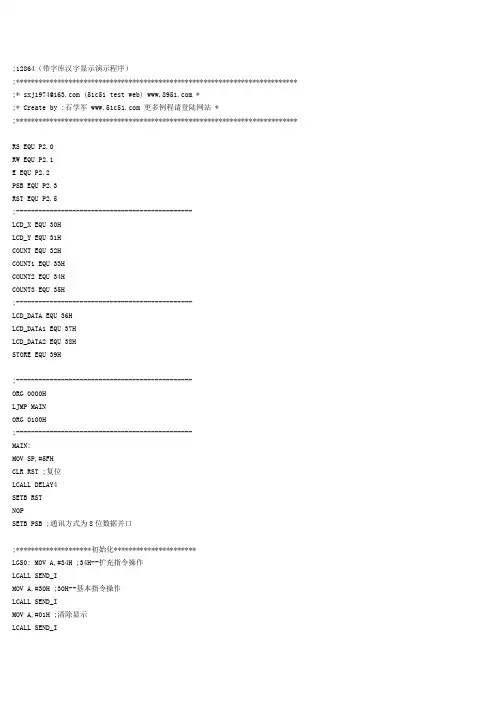

蓝屏LCD12864显示屏带中文字库带背光12864-5V ST7920 需要用串口，请把 R9上的0欧电阻改到R10 带中文字库的,兰屏，白字 以下是在液晶模块的第二行第一个字符的位置显示字母“A”的程序： ORG 0000H RS EQU P3.7;确定具体硬件的连接方式 RW EQU P3.6 ;确定具体硬件的连接方式 E EQU P3.5 ;确定具体硬件的连接方式 MOV P1,#00000001B ；清屏并光标复位 ACALL ENABLE;调用写入命令子程序 MOV P1,#00111000B ；设置显示模式:8位2行5x7点阵 ACALL ENABLE ;调用写入命令子程序 MOV P1,#00001111B ；显示器开、光标开、光标允许闪烁 ACALL ENABLE ;调用写入命令子程序 MOV P1,#00000110B ；文字不动，光标自动右移 ACALL ENABLE ;调用写入命令子程序 MOV P1,#0C0H ；写入显示起始地址（第二行第一个位置） ACALL ENABLE ;调用写入命令子程序 MOV P1,＃01000001B ；字母A的代码 SETB RS ；RS=1 CLR RW ；RW=0 ;准备写入数据 CLR E ；E=0 ;执行显示命令
ACALL DELAY ;判断液晶模块是否忙? SETB E ；E=1 ;显示完成,程序停车 AJMP $ ENABLE: CLR RS ；写入控制命令的子程序 CLR RW CLR E ACALL DELAY SETB E RET DELAY: MOV P1,#0FFH ；判断液晶显示器是否忙的子程序 CLR RS SETB RW CLR E NOP SETB E JB P1.7,DELAY ；如果P1.7为高电平表示忙就循环等待 RET END 程序在开始时对液晶模块功能进行了初始化设置，约定了显示格式。注意显示字符时光标是自动右移的，无需人工干预，每次输入指令都先调用判断液晶模块是否忙的子程序DELAY，然后输入显示位置的地址0C0H，最后输入要显示的字符A的代码41H。 SMC1602A(16*2)模拟口线接线方式 连接线图: --------------------------------------------------- |LCM-----51 | LCM-----51 | LCM------51 | ------------------------------------------------| |DB0-----P1.0 | DB4-----P1.4 | RW-------P2.0 | |DB1-----P1.1 | DB5-----P1.5 | RS-------P2.1 | |DB2-----P1.2 | DB6-----P1.6 | E--------P2.2 | |DB3-----P1.3 | DB7-----P1.7 | VLCD接1K电阻到GND| --------------------------------------------------- [注:AT89S52使用12M晶振] =============================================================*/
中文字库液晶显示模块使用 手册 SG12864 深圳市显能实业有限公司 深圳市福田区上梅林越华路12号珠宝城大厦四楼电话：0755-******** 传真：0755-******** http：//https://www.doczj.com/doc/0112740422.html, E-mail:shine@https://www.doczj.com/doc/0112740422.html,
一、液晶显示模块概述 1. 液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置8192个中文 汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。可与CPU直接接 口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。具有多种功能：光标显示、画 面移位、睡眠模式等。 2. 外观尺寸：93×70×12.5mm 3. 视域尺寸：73×39mm 外形尺寸图 二、模块引脚说明 128X64 引脚说明 引脚名称方向说明引脚名称方向说明 1 VSS - GND（0V） 11 DB4 I 数据4 2 VDD - Supply Voltage For Logic (+5v) 12 DB5 I 数据5 3 VO - Supply Voltage For LCD （＋５ｖ） 13 DB6 I 数据6 4 RS (CS) O H: Data L: Instruction Code 14 DB7 I 数据7 5 R/W (SID) O H: Read L: Write 15 PSB O H: Parallel Mode L: Serial Mode 6 E (SCLK) O Enable Signal 16 NC - 空脚 7 DB0 I 数据0 17 /RST O Reset Signal 低电平有效 8 DB1 I 数据1 18 NC - 空脚 9 DB2 I 数据2 19 LEDA - 背光源正极（LED+5V） 10 DB3 I 数据3 20 LEDK - 背光源负极（LED-OV） 外形尺寸 ITEM NOMINAL DIMEN UNIT 模块体积 93×78×12.5 mm 视域 70.7×38.8 mm 行列点阵数 128×64 dots 点距离 0.52×0.52 mm 点大小 0.48×0.48 mm
字库LCD12864液晶 /*----------------------------------------------- 名称：LCD12864 字库液晶芯片组st7920 ------------------------------------------------*/ #include
#include
(一)(一)概述 (3) (二)(二)外形尺寸 1 方框图 (3) 2 外型尺寸图 (4) (三)(三)模块的接口 (4) (四)(四)硬件说明 (5) (五) 指令说明 (7) (五)(五)读写操作时序 (8) (六)(六)交流参数 (11) (七)(七)软件初始化过程 (12) (八)(八)应用举例 (13) (九)(九)附录 1半宽字符表 (20) 2 汉字字符表 (21) 一、概述 FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 基本特性: ●●低电源电压（VDD:+3.0--+5.5V） ●●显示分辨率:128×64点 ●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)
●●内置 128个16×8点阵字符 ●●2MHZ时钟频率 ●●显示方式：STN、半透、正显 ●●驱动方式：1/32DUTY，1/5BIAS ●●视角方向：6点 ●●背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 ●●通讯方式：串行、并口可选 ●●内置DC-DC转换电路，无需外加负压 ●●无需片选信号，简化软件设计 ●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃ 二、方框图 3、外形尺寸图
/****************************************************************************** ******************************************************************************* *********/ //程序说明：本程序为12864（st7920）驱动程序，只实现了最简单的显示功能 //端口设置：RS、RW、EN分别为P0口的0、1、2，数据口为P2口 //注意：1、要想在液晶屏上同时显示自定义字库和绘图必须先显示自定义字库 // 2、本程序所有函数均有用且正确，由于我的keil未破解不能编译，所以将其注释了 // 3、用取模软件取的图形或汉字必须是逐行取的，因为本函数是在液晶上逐行打点的 /****************************************************************************** ******************************************************************************* ********/ #include
深圳叡显电子有限公司 Shenzhen Ruixian Electronics Co.,Ltd RX12864ZW TEL: 0755- 86381760 FAX: 0755- 86381499 公司地址: 深圳市南山区南光城市花园2栋1415 电子邮箱：topview@https://www.doczj.com/doc/0112740422.html, ; info@https://www.doczj.com/doc/0112740422.html, 网址: https://www.doczj.com/doc/0112740422.html,
目录 （一）概述 （二）外形尺寸（三）模块外部接口（四）时序说明（五）用户指令集说明（六）显示步骤（七）初始化时序（八）应用举例
一、概述 RX12864ZW是自带中文标准字库（控制芯片ST7920）图形点阵液晶显示器，它主要由行驱动器/列驱动器及128X64全点阵液晶显示器组成，可完成图形显示，也可以显示8X4个（16X16点阵汉字，与外部CPU接口可采用串行或并行方式控制。 二、外形尺寸图 项目参考值 LCM尺寸（长×宽×厚）93.0×70.0×13.5 可视区域（长×宽）72.0×40.0 点间距（长×宽）0.52×0.52 点尺寸（长×宽 0.48×0.48 逻辑工作电压（Vdd +5.0V 或+3.3V（出厂时设定+5.0V）LCD 驱动电压（Vdd-V0）+3.0 ~ +5.0V 工作温度（Ta）0 ~ +50℃（常温）/ -20 ~ +70℃（宽温）储存温度(Tsto) -10 ~ +60℃（常温）/ -30 ~ +80℃（宽温）工作电流（背光除外） 3.0mA(max)
三．模块外部接口 引脚名称方向说明 1 VSS -- 电源负端(0V) 2 VDD -- 电源正端(+3.3V 或+5.0V，出厂时设定+5.0V) 3 V0 -- LCD 驱动电压(可调) 4 RS(CS) I 并口方式： ● RS=0： 当MPU 进行读模块操作，指向地址计数器。 当MPU 进行写模块操作，指向指令寄存器。 ● RS=1： 无论MPU 读/写操作，均指向数据寄存器。 串口方式： CS：串行片选信号，高电平有效。 5 R/W(SID) I 并口方式： ● R/W=0 写操作。 ● R/W=1 读操作。 串口方式： 串行数据输入端 6 E(SCLK) I 并口方式：使能信号，高电平有效。 串口方式：串行时钟信号。 7-14 DB0~DB7 I/O MPU与模块之间并口的数据传送通道， 4 位总线模式下D0 ~ D3脚断开 15 PSB I 串/并口控制选择端： ● H：并口控制； ● L：串口控制。 16 NC -- 空脚 17 RST I 复位脚（低电平有效） 18 VOUT -- 倍压输出脚。（VDD＝+3.3V 时有效） 19 LEDA -- 背光电源正端(+3.3V 或+5.0V，出厂时设定+5.0V) 20 LEDK -- 背光电源负端(0V) 说明：LEDA与LEDK 的背光正负极性可根据客户要求进行变更： 1.使用并口驱动方式时，PSB＝VDD。 2.使用串口驱动方式时，PSB＝VSS，且DB0~DB7悬空不接。 3.串并口选择方式：除接口第15 脚（PSB）外，也可使用P S焊盘点(IC 面) 选择并口/串口。 4.中间与右部焊盘短路，表示串口控制方式。 5.中间与左部焊盘短路，表示并口控制方式
JM12864M-2中文字库
一、液晶显示模块概述 JM12864M-2汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。 主要技术参数和显示特性: 电源：VDD 3.3V~+5V(内置升压电路，无需负压)； 显示内容：128列× 64行 显示颜色：黄绿 显示角度：6：00钟直视 LCD类型：STN 与MCU接口：8位或4位并行/3位串行 配置LED背光 多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等 二、外形尺寸 外观尺寸：93×70×12.5mm 视域尺寸：73×39mm 外形尺寸图 外形尺寸 2222222
二、模块引脚说明 逻辑工作电压(VDD)：4.5～5.5V 电源地(GND)：0V 工作温度(Ta)：-10℃～60℃(常温) / -20℃～70℃（宽温） 三、接口时序 模块有并行和串行两种连接方法（时序如下）： 8位并行连接时序图 MPU写资料到模块
MPU从模块读出资料 2、串行连接时序图
串行数据传送共分三个字节完成： 第一字节：串口控制—格式11111ABC A为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCD B为数据类型选择：H表示数据是显示数据，L表示数据是控制指令 C固定为0 第二字节：(并行)8位数据的高4位—格式DDDD0000 第三字节：(并行)8位数据的低4位—格式0000DDDD 串行接口时序参数：(测试条件：T=25℃VDD=4.5V)
四、用户指令集
12864中文字库液晶模块使用说明书第 1 页共 16 页 一、12864液晶显示模块概述 1. 12864液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置国标GB2312 码简体中文字库（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。可与CPU 直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。具有多种功能：光标显示、画面移位、睡眠模式等。 2. 外观尺寸：93×70mm(4X8C), 84×44mm(2X8C)，110×65mm(2x8 C _2), 116×39mm(2X10),180×65mm(4X16A) 3. 视域尺寸:73×39mm(4X8C), 78×25mm(2x8 C _2), 70×20mm(2X8C)，85×20mm(2X10), 132×39mm(4X16A)， 补充说明：外观尺寸可根据用户的要求进行适度调整。 二、模块引脚说明 1）表—1：（128X32）、（160X32）模块引脚说明 引脚名称 方向 说明 引脚名称方向 说明 1 VSS - GND（0V） 11 DB4 I/O 数据4 2 VDD - Supply Voltage For Logic (+5v) 12 DB5 I/O 数据5 3 VO - Supply Voltage For LCD （悬空）13 DB6 I/O 数据6 4 RS(CS) H/L H: Data L: Instruction Code 14 DB7 I/O 数据7 5 R/W(STD) H/L H: Read L: Write 15 PSB H/L 16032此脚为：RESET脚 6 E(SCLK) H,H/L Enable Signal 7 DB0 I/O 数据0 16 /RST H/L 16032此脚为空 8 DB1 I/O 数据1 17 LEDK - 16032此脚为A 9 DB2 I/O 数据2 18 LEDA - 16032此脚为K 10 DB3 I/O 数据3 注：以上K为负，A为正
LCD12864带中文字库图形显示-单片机程 序(多图) 代码： #include ; #define uchar unsigned char sbit rs=P2^2;//写指令/数据 sbit rw=P2^3;//读状态/写 sbit e=P2^4;//使能端 sbit psb=P2^5;//串/并输入 //校徽 unsigned char code image[]={ 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x00,0x1F,0xFF,0x80,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x07,0xF4,0xFC,0x7E,0x00,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x0D,0xF0,0xFC,0xFF,0x80,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x13,0xF0,0x78,0x7F,0xC0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0x75,0xF7,0xFF,0xFC,0xE0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x00,0xF8,0xF8,0x00,0xF9,0x78,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x01,0xFD,0xCF,0xFF,0x1E,0xFC,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x03,0xFA,0x3F,0xFF,0x66,0xFE,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x07,0xFD,0xFF,0xFD,0x79,0xFF,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x0E,0xF3,0xFF,0xFA,0xFE,0xF0,0x00,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, 0x00,0x18,0x2F,0xFF,0xF0,0xFF,0x69,0x80,0x0F,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,
二、LCD12864液晶的使用之无字库型(一) 2011年02月15日星期二 14:07 过年回家没办法联网，没办法上传LCD12864教程，还请大家见谅！现在就和大家一起LCD12864的使用！ LCD12864分为两种，带字库和不带字库的，个人比较喜欢不带字库的，因为显示汉字的时候可以选择自己喜欢的字体，而带字库的液晶，只能显示GB2312的宋体，当然了，也可以显示其他的字体，不过不是液晶本身字库中带的了，而是用图片的形式显示。本讲由于内容较多，故分两篇进行讲解，本人水平有限，难免有错误之处，还望大家批评改正！ 首先介绍下不带字库的LCD12864，现就以Proteus中的LCD12864为例进行讲解，Proteus 中AMPIRE128*64，其液晶驱动器为KS0108，我在网上搜了好就都没找到它的datasheet，不过我们可以找到类似的芯片的手册，它的控制逻辑和HD61202是类似的，我们可以网上下载它的datasheet进行参考。 与带字库液晶不同，此块液晶中含有两个液晶驱动器，一块驱动器控制64*64个点，左右显示，这就是为什么AMPIRE128*64引脚有CS1和CS2的原因。学习液晶主要看的它的指令系统，再次先说明一下“页”的概念，此液晶有8页，一页有8行。68/8=8； 再介绍一下其他的几个重要指令： 指令一、行设置命令 由此可见其显示的其实行为0xC0，有规律的改变起始行号，可以实现滚屏的效果 指令二、页(page)设置指令 起始页为0xB8显示的RAM共64行，分为8页，每页有8行，刚才在上面已经讲过。 指令三、列(Y address)地址设置指令 第一列为0x40一直到0x7F共64列，因为此液晶有128列，所以有两块驱动芯片驱动。
图形点阵液晶显示模块使用手册RT12864-3M(中文)
一、液晶显示模块概述 RT12864M汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。 主要技术参数和显示特性: 电源：VDD 3.3V~+5V(内置升压电路，无需负压)； 显示内容：128列× 64行 显示颜色：黄绿 显示角度：6：00钟直视 LCD类型：STN 与MCU接口：8位或4位并行/3位串行 配置LED背光 多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等 二、外形尺寸 外观尺寸：93×70×12.5mm 视域尺寸：73×39mm 外形尺寸图 11.5 外形尺寸 二、模块引脚说明
逻辑工作电压(VDD)：4.5～5.5V 电源地(GND)：0V 工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温） 三、接口时序 模块有并行和串行两种连接方法（时序如下）： 8位并行连接时序图 MPU写资料到模块 MPU从模块读出资料
2、串行连接时序图 串行数据传送共分三个字节完成： 第一字节：串口控制—格式11111ABC A为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCD B为数据类型选择：H表示数据是显示数据，L表示数据是控制指令 C固定为0 第二字节：(并行)8位数据的高4位—格式DDDD0000 第三字节：(并行)8位数据的低4位—格式0000DDDD 串行接口时序参数：(测试条件：T=25℃VDD=4.5V)
四、用户指令集
