柱塞计量泵厂家及工作原理
柱塞计量泵工作原理:主要有普通有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。
本柱塞泵由电动机提供泵的动力，经鼓型齿联轴器带动减速机转动。由减速机减速带动曲轴旋转。通过曲柄连杆机构，将旋转运动转变为十字头和柱塞为往复运动。当柱塞向后死点移动时，泵容积腔逐步增大，泵腔内压力降低，当泵腔压力低于进口压力时，吸入阀在进口端压力作用下开启，液体被吸入;当柱塞向前死点移动时，泵腔内压力增大，此时吸入阀关闭，排出阀打开，液体被挤出液缸，达到了吸入和排出的目的。由于三柱塞在曲轴等相位角分布作用下，分别完成吸排作用，使泵的流量脉动小而得到广泛选用。
本柱塞泵主要由泵体部件、机座部件、底板部件、减速机、电机、润滑系统等组成。泵体部件与机座部件用4个螺柱联接，机座部件直接安装在水泥基础上，减速机与电机装合在公共底板上，机座部件与减速机、减速机与电机通过鼓型齿联轴器连接，运行平稳可靠。
意大利SEKO计量泵工作原理：电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用下,将旋转运动转变为往复直线运动。柱塞在往复直线运动中,直接与所输送的介质接触,通过泵头上的单向阀启闭作用完成吸排目的.达到输送液体的功能.
SPRING系列柱塞计量泵工作原理：SPRING系列的PS1系列泵是一种柱塞计量泵.电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用下,将旋转运动转变为往
复直线运动。柱塞在往复直线运动中,直接与所输送的介质接触,通过泵头上的单向阀启闭作用完成吸排目的.达到输送液体的功能。
1、进油过程
当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间(称为泵油室)产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。
2、供油过程
当凸轮轴转到凸轮的凸起部分顶起滚轮体时，柱塞弹簧被压缩，柱塞向上运动，燃油受压，一部分燃油经油孔流回喷油泵上体油腔。当柱塞顶面遮住套筒上进油孔的上缘时，由于柱塞和套筒的配合间隙很小(0.0015-0.0025mm)使柱塞顶部的泵油室成为一个密封油腔，柱塞继续上升，泵油室内的油压迅速升高，泵油压力出油阀弹簧力+高压油管剩余压力时，推开出油阀，高压柴油经出油阀进入高压油管，通过喷油器喷入燃烧室。
3、回油过程
柱塞向上供油，当上行到柱塞上的斜槽(停供边)与套筒上的回油孔相通时，泵油室低压油路便与柱塞头部的中孔和径向孔及斜槽沟通，柱塞计量泵油压骤然下降，出油阀在弹簧力的作用下迅速关闭，停止供油。此后柱塞还要上行，当凸轮的凸起部分转过去后，在弹簧的作用下，柱塞又下行。此时便开始了下一个循环。
柱塞泵工作原理主要是以一个柱塞为原理介绍，一个柱塞泵上有两个单向阀，并且方向相反，柱塞向一个方向运动时缸内出现负压，这时一个单向阀打开液体被吸入缸内，柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。这种工作方式连续运动后就形成了连续供油。
我们在使用过程中还应懂得如何维护：若发现柱塞否有伤痕腐蚀现象应及时更换;检查柱塞的气密性、检查挺柱等。我们在了解了柱塞泵工作原理后，也知道这些检查很有必要，对柱塞泵是否能长期使用起着重要的作用。

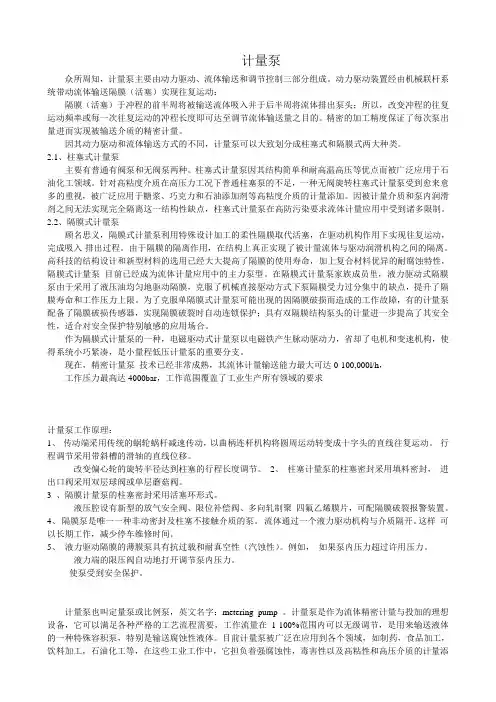

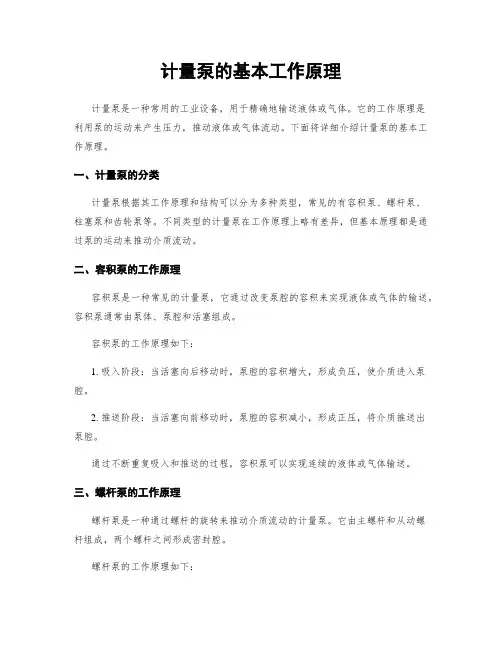

计量泵 众所周知，计量泵主要由动力驱动、流体输送和调节控制三部分组成。动力驱动装置经由机械联杆系统带动流体输送隔膜（活塞）实现往复运动： 隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。 因其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大种类。 2.1、柱塞式计量泵 主要有普通有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。 2.2、隔膜式计量泵 顾名思义，隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入-排出过程。由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命，加上复合材料优异的耐腐蚀特性，隔膜式计量泵目前已经成为流体计量应用中的主力泵型。在隔膜式计量泵家族成员里，液力驱动式隔膜泵由于采用了液压油均匀地驱动隔膜，克服了机械直接驱动方式下泵隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。为了克服单隔膜式计量泵可能出现的因隔膜破损而造成的工作故障，有的计量泵配备了隔膜破损传感器，实现隔膜破裂时自动连锁保护；具有双隔膜结构泵头的计量进一步提高了其安全性，适合对安全保护特别敏感的应用场合。 作为隔膜式计量泵的一种，电磁驱动式计量泵以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。 现在，精密计量泵技术已经非常成熟，其流体计量输送能力最大可达0-100,000l/h， 工作压力最高达4000bar，工作范围覆盖了工业生产所有领域的要求 计量泵工作原理： 1、传动端采用传统的蜗轮蜗杆减速传动，以曲柄连杆机构将圆周运动转变成十字头的直线往复运动。行程调节采用带斜槽的滑轴的直线位移。 改变偏心轮的旋转半径达到柱塞的行程长度调节。2、柱塞计量泵的柱塞密封采用填料密封，进出口阀采用双层球阀或单层蘑菇阀。 3 、隔膜计量泵的柱塞密封采用活塞环形式。 液压腔设有新型的放气安全阀、限位补偿阀、多向轧制聚四氟乙烯膜片，可配隔膜破裂报警装置。 4、隔膜泵是唯一一种非动密封及柱塞不接触介质的泵。流体通过一个液力驱动机构与介质隔开。这样可以长期工作，减少停车维修时间。 5、液力驱动隔膜的薄膜泵具有抗过载和耐真空性（汽蚀性）。例如，如果泵内压力超过许用压力。 液力端的限压阀自动地打开调节泵内压力。 使泵受到安全保护。 计量泵也叫定量泵或比例泵，英文名字：metering pump 。计量泵是作为流体精密计量与投加的理想设备，它可以满足各种严格的工艺流程需要，工作流量在1-100%范围内可以无级调节，是用来输送液体的一种特殊容积泵，特别是输送腐蚀性液体。目前计量泵被广泛在应用到各个领域，如制药，食品加工，
图文讲解柱塞泵的结构及工作原理 【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。 01动力端(1)曲轴 曲轴为此泵中关键部件之一。采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。 (2)连杆 连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。 (3)十字头 十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。 (4)浮动套 浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。 (5)机座
机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。 2液力端(1)泵头 泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。 (2)密封函 密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。 (3)柱塞 (4)进液阀和排液阀 进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。 3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。 (1)止回阀 泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。 (2)稳压器
适用于石油、化工、医药、食品、轻工、冶金、电气等行业中的真空浸渍、钢水真空处理、真空蒸馏、真空蒸发、真空浓缩、真空结晶、真空干燥、真空过滤及混凝土的真空作业等方面抽除气体的，就是W系列往复式真空泵。该类产品厂家应该怎么选？选择生产厂家要注意什么？客户在考察的时候，要看厂家的微差压变送器质量、诚信度及市场竞争力。 一、W系列往复式真空泵产品概述： W系列往复式真空泵(又称活塞式真空泵)，属于低真空获得设备之一，它的极限压力一般在1330～2660Pa，它的抽速范围比较大，从50L/S到200L/S，适用于石油、化工、医药、食品、轻工、冶金、电气等行业中的真空浸渍、钢水真空处理、真空蒸馏、真空蒸发、真空浓缩、真空结晶、真空干燥、真空过滤及混凝土的真空作业等方面的抽除气体。W系列往复式真空泵不适用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的、与泵油会起化学反应的以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。W系列往复式真空泵具有体积小，维修简单、阀片寿命较长等优点，适宜于在较高压强范围内使用。 二、W系列往复式真空泵型号意义：
三、W系列往复式真空泵产品特点： W系列往复式真空泵，是获得粗真空的主要设备之一，它用于从密闭容器中或反应锅中抽除真空或其它气体，它不适用于抽除腐蚀性的气体或者带有硬颗粒灰粉的气体。 W系列往复式真空泵的结构由两个主要部分组成； 1、W系列往复式真空泵机械传动部分和气体流通部分。机械传动部分整个结构原件装在一个封闭的机体内，曲轴被支承在机体两旁的圆锥滚子轴承中。 2、W系列往复式真空泵曲轴一端装有一个大带轮，以驱动传动部分。连杆把曲轴的轴颈和十字头连接起来。活塞杆的一端旋入十字头的螺孔中，另一端装在活塞的锥孔并以螺母固定之。 3、W系列往复式真空泵电动机和装在轴上的小带轮通过三角胶带带动曲轴旋转，这样通过连杆和十字头的作用，使活塞在气缸中作往复运动。 4、W系列往复式真空泵连杆曲轴机构在机体内运动时，使油池中的润滑油飞溅以润滑轴承、曲轴颈、十字头和滑道等磨擦表面。为了便于检查和维修传动机构，机体两侧和后面装有可拆卸的门盖，在后盖上装有油窗以显示机体内油池的油面高度。 四、 W系列往复式真空泵结构图：
柱塞泵的工作原理 柱塞泵的工作原理 柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。 柱塞泵是往复泵的一种，属于体积泵，其柱塞靠泵轴的偏心转动驱动，往复运动，其吸入和排出阀都是单向阀。当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。当传动轴带动缸体旋转时，斜盘将柱塞从缸体中拉出或推回，完成吸排油

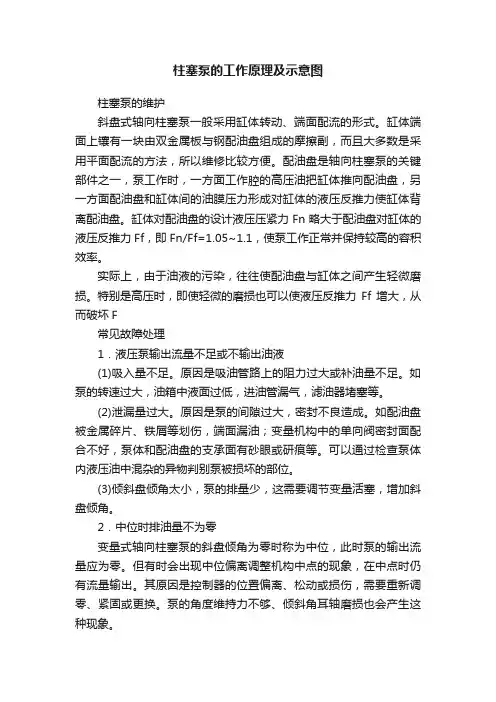

过程。柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。变量机构用来改变斜盘的倾角，通过调节斜盘的倾角可改变泵的排量。 柱塞泵结构形式 柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；由于径向柱塞泵属于一种新型的技术含量比较高的高效泵，随着不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分． 柱塞泵的维护 斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即 Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。 常见故障处理 1．液压泵输出流量不足或不输出油液 (1)吸入量不足。原因是吸油管路上的阻力过大或补油量不足。如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。 (2)泄漏量过大。原因是泵的间隙过大，密封不良造成。如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密封面配合不好，泵体和配油盘的支承面有砂眼或研痕等。可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。 (3)倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。 2．中位时排油量不为零 变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。
