基于单片机的数控直流稳压电源设计方案
随着新型电力电子器件和适于更高开关频率的电路拓扑的不断出现，传统应用技术，由于功率器件性能的限制使开关电源性能的影响减至最小，新型的电源电路拓扑和新型的控制技术，可使功率开关工作在零电压或零电流状态，为了提高开关电源工作效率，设计出性能优良的开关电源，十分必要。
1、几种数控直流稳压电源设计方案比较
1.1几种设计方案电路原理
方案 1 : 采用模拟的分立元件，利用纯硬件来实现功能，通过电源变压器、整流滤波电路以及稳压电路，实现稳压电源稳定输出±5 V、±12 V、±15 V并能可调输出 0~ 30 V电压，见图 1所示。但由于模拟分立元件的分散性较大，各电阻电容之间的影响较大，因此所设计的指标不高、不符合设计要求、且使用的器件较多、连接复杂、灵活性差、功耗也大，同时焊点和线路较多，使成品的稳定性和精度受到影响。
图 1 方案 1电路原理
方案 2 : 此方案采用传统的调整管方案，主要特点在于使用一套双计数器完成系统的控制功能，其中二进制计数器的输出经过 D /A 变换后去控制误差放大的基准电压，以控制输出步进。十进制计数器通过译码后驱动数码管显示输出电压值，为了使系统工作正常，必须保证双计数器同步工作。
图 2 方案 2电路原理
方案 3 : 此方案不同于方案 1之处在于使用一套十进制计数器，一方面完成电压的译码显示，另一方面其输出作为 EPROM的地址输入，而由 EPROM 的输出经 D /A变换后控制误差放步的问题，但由于控制数据烧录在 EPROM中，使系统设计灵活性降低。
图 3 方案 3电路原理
方案 4 : 此方案采用 51系列单片机作为整机的控制单元，通过改变输入数字量来改变输出电压值，从而使开关控制电源输出电压发生变化，间接地改变输出电压的大小。为了能够使系统具备检测实际输出电压值的大小，经过 ADC0809进行模数转换，间接用单片机实时对电压进行采样，然后进行数据处理。利用单片机程控输出数字信号，经过 D /A 转换器( DA0830)输出模拟量，再经开关电源控制电路，使得输出电压达到稳压的目的。单片机系统还兼顾对恒压源进行实时监控，输出电压经过电流 /电压转变后,通过 A /D转换芯片，实时把模拟量转化为数据量,经单片机分析处理，经过数据形式的反馈环节，使电压更加稳定，构成稳定的压控电压源。而且采用PWM 控制的开关电源，该电源具有高集成度、高性价比、最简外围电路、最佳性能指标、能构成高效率无工频变压器的隔离式开关电源等优点。而且在成本上与同等功率的线性稳压电源相当，而电源效率显著提高，体积和重量则大为减小。
图 4 方案 4电路原理
2、方案的比较与论证
( 1)输出模块
方案 1：采用线性调压电源，以改变其基准电压的方式使输出不仅增加 /减少，这样不能不考虑整流滤波后的纹波对输出地影响，此输出只能是用万用表量出。而方案 2、方案 3中使用运算放大器做前级的运算放大器，由于运算放大器具有很大的电源电压抑制比，可以减少输出端的纹波电压。在方案 1中，为抑制纹波而在线性调压电源输出端并联的大电容降低了系统的响应速度，这样输出的电压难以跟踪快变的输入，方案 4中的输出电压波形与 D /A 变换输出波形相同，不仅可以输出直流电平，而且只要预先生成波形的量化数据，就可以产生多种波形输出，使系统有一定驱动能力的信号源。
( 2)数控模块
方案 1利用纯硬件来控制电压的输出，其中最基本的电路原理分析，需要计算负载的大小，稳压管的选择有关，方案 2、方案 3中采用中、小规模器件实现系统的数控部分，使用的芯片很多，造成电路部接口信号繁琐，中间相互关联多，抗干扰能力差，如方案 1中的双计数器一旦出现计数不同步时，会导致显示电压与输出电压不一致。在方案 4 中采用AT89C51单片机完成整个数控部分的功能，同时,AT89C51作为一个智能化的可编程器件，便于系统功能的扩展。
图 5 方案 5数控模块
( 3)控制模块
在该系统中，采用具有 D /A转换功能的 PWM 调节电路、斩波电路、阔流器和可调稳压管 ( LM317)去控制输出参考电压，在利用 A /D转换采样，使输出更准确，且纹波小，电流亦可扩展，容易保护电路。
( 4)显示模块
方案 2、方案 3中的显示输出地对电压的量化值直接进行译码显示输出，显示值为 D /A变换的输入量，由于 D /A变换与功率驱动电路引入的误差，显示值与电源实际输出值之间可能出现较大偏差。方案4中采用 A /D转换电路，通过对输出电压的采样，经过单片机的分析处理，通过数据的反馈环节，使电压更加稳定，这样使得显示值与实际输出之间的偏差减为最小。方案 4采用 4位数字电压表直接对输出电压采样并显示输出实际电压值，一旦系统工作异常，出现预制值与输出值偏差过大，用户可以根据该信息予以处理，还采用了键盘 /显示器的查询时间，提高了CPU的利用率。
3、结束语
如前所述，虽然方案 3比前两者有许多优点，但方案 1、方案 2对于完成设计要求并非不可行，而且在某些方面还具有优势，之所以采用方案 4 ，一个很重要的考虑是系统使用了单片机，使得进一步的功能扩展较为方便。
数控直流稳压电源设计
【【【【摘要摘要摘要摘要】】】】本本本本设计设计设计设计以直流电压源为核心以直流电压源为核心以直流电压源为核心以直流电压源为核心，，，，STC89C52RC单片机为主控制器单片机为主控制器单片机为主控制器单片机为主控制器，，，，单片机系统是数控电源的核心单片机系统是数控电源的核心单片机系统是数控电源的核心单片机系统是数控电源的核心。。。。它通过软它通过软它通过软它通过软件的运行来控制整个仪器的工作件的运行来控制整个仪器的工作件的运行来控制整个仪器的工作件的运行来控制整个仪器的工作，，，，从而完成设定的功从而完成设定的功从而完成设定的功从而完成设定的
功能能能能。。。。通过通过通过通过数字数字数字数字键盘来设置直流电源的输出电压键盘来设置直流电源的输出电压键盘来设置直流电源的输出电压键盘来设置直流电源的输出电压，，，，输出电压围为输出电压围为输出电压围为输出电压围为0000————9.99.99.99.9V，，，，最大电流为最大电流为最大电流为最大电流为0mA，，，，并可由液晶屏并可由液晶屏并可由液晶屏并可由液晶屏LCD1602显显显显示实际输出电压值示实际输出电压值示实际输出电压值示实际输出电压值。。。。本本本本设计设计设计设计由单片机程控输出数字信号由单片机程控输出数字信号由单片机程控输出数字信号由单片机程控输出数字信号，，，，经过经过经过经过D/A转换器转换器转换器转换器（（（（DAC0832））））输出模拟量输出模拟量输出模拟量输出模拟量，，，，再经过运算放大器再经过运算放大器再经过运算放大器再经过运算放大器LM324隔离放大隔离放大隔离放大隔离放大,,,,最后输出各种设备所需要的电压最后输出各种设备所需要的电压最后输出各种设备所需要的电压最后输出各种设备所需要的电压。实际测试实际测试实际测试实际测试结果表明结果表明结果表明结果表明，，，，本系统实际应用于需要高稳定度小功率恒本系统实际应用于需要高稳定度小功率恒本系统实际应用于需要高稳定度小功率恒本系统实际应用于需要高稳定度小功率恒压源的领域压源的领域压源的领域压源的领域。。。。【【【【关键字关键字关键字关键字】】】】直流稳压电源直流稳压电源直流稳压电源直流稳压电源；；；；单片机单片机单片机单片机；；；；数控数控数控数控；；；；DAC0832 1.概述 1.1课题背景电源技术特别是稳压电源技术在工程技术方面使用性很强，在各个行业里得到了广泛的应用。直流稳压电源的电路形式有很多种,有串联型、开关型、集成电路、稳压管直流稳压电源等等。目前使用的直流稳压电源大部分是线性电源，利用分立元件组成，体积大，效率低，可靠性差，操作使用不便，自我保护功能不完善，故障率高（长期工作在大电流和大电压下,电子元器件很容易损坏）但在直流稳压电源中，通过整流、滤波电路所获得的直流电源的电压往往是不稳定的[1]。当在外在电压波动或负载电流变化的时侯也会使输出电压有所改变。供给电子设备的电压源的不稳定,会使设备产生很多问题。所以，设计出质量优良的直流稳压电源，才能满足各种电子线路的要求。数控电源是从80年代才真正的发展起来的，系统的一些电力电子理论基础在那期间刚刚建立。这些理论的研究为其后来电源的发展提供了一个较好的基础。在以后的电力电子发展中，数控电源技术的发展得到了长足的进步。不过其产品存在数控程度要求达不到、分辨率不够高、功率密度低、可靠性比较差等缺点。因此稳压电源以后主要的主要发展方向，是针对上述缺点不断的进行改善。单片机技术及电压转换模块的出现为精确数控电源的发展提供了有利的条件。新的变换技术和控制理论的不断发展，各种类型专用集成电路、数字信号处理器件的研制应用，到90年代，己出现了数控精度达到0.05V的数控电源，功率密度达到每立方英寸50W的数控电源[2]。 1.2 本论文的主要设计思想目前，市场上各种直流电源的基本环节大致相同，都包括交流电源、交流变压器、整流电路、滤波稳压电路等[3]。本设计将单片机控制系统应用于直流稳压电源的方法和原理，实现了稳压电源的数控调节。从组成上，本设计硬件电路主要由单片机、变压器、整流电路、滤波电路、稳压输出电路、D/A转换电路、显示电路等组成。利用D/ A 转换器的高分辨率和单片机的自动检测技术设计数控电源更显示出其优越性。数控电源既能方便输入，具有较高精度和稳定性，而且在0.0V到9.9V可以任意设定输出电压，所有功能由面板上的键盘控制单片机实现，给电路实验带来极大的方便,提高了工作效率。 1.3 数控直流稳压电源设计研究的意义基于单片机的数控直流稳压电源，与传统直流稳压电源相比，具有新颖性、独创性和先进性。它不仅能作为常规的电子产品和科研实验电源用，而且可以通过软件编程的方法使稳压电源产生连续变化的输出电压，具有很高的性价比[4]。电源采用数字控制，具有以下明显优点： 1.采用先进的智能控制策略和控制方法，体现出电源模块的高程度智能化，更加完美性能。 2.系统升级方便，控制比较灵活，只需修改控制算
法，而不必改动硬件线路。 3. 提高控制系统的可靠性，更容易实现标准化，可以针对不同的系统(或不同型号的产品)，采用相同的控制板，而只需对软件控制部分做一些调整便可。 4.系统电压输出的一致性比较好，成本低廉，方便量产。
2.各模块方案的论证 2.1 控制方案比较方案一:采用各类数字电路来组成键盘控制系统，进行信号处理，如选用CPLD等可编程逻辑器件。本方案电路复杂，灵活性不高，效率低，不利于系统的扩展，对信号处理比较困难。方案二：采用STC89C52单片机作为这个系统的控制单元，可以通过DAC0832的数据采样和LM324的电压调整可以改变系统输出电压的大小。为了能够使系统具备检测实际输出电压值的大小，可以将输出电压经过DAC0832进行模数转换，间接用单片机实时对电压进行采样，然后进行数据处理及送LCD1602显示。显示的电压值便是输出的电压大小。此系统比较灵活，采用软件方法来解决数据的预置以及电压的大小控制，使系统硬件更加简洁，各类功能易于实现，能很好地满足题目的要求。比较以上两种方案的优缺点，方案一采用中、小规模器件实现系统的数控部分，使用的芯片很多，造成控制电路部接口信号繁琐，中间相互关联多，抗干扰能力差。在方案二中采用单片机完成整个数控部分的功能，也便于系统功能的扩展[5]。 2.2稳压输出方案比较方案一:采用线性调压电源以改变其基准电压的方式使输出不仅增加/减少，这样不能不考虑整流滤波后的纹波对输出的影响。方案二:使用运算放大器对电压的比较放大由于运算放大器具有很大的电源电压抑制比，可以大大减小输出端的纹波电压。在方案一中输出的电压很难跟踪电压的快速变化，而方案二中的输出电压波形与 DAC0832的输出波形相同，不仅可以输出直流电平，而且只要预先生成产生波形的量化数据，便可以输出多种波形，使系统产生的信号源有一定的驱动能力。 2.3显示部分比较方案一:使用数码管显示使用多位数码管显示，显示不灵活。方案二:使用LCD1602液晶显示液晶显示模块具有体积小、功耗低、显示容丰富、超薄轻巧等优点。本方案采用LCD1602，它具有两行显示，每行显示16个字符，采用单+5V供电，外围电路简单，价格便宜，具有很高的性价比。而数码管虽然便宜，但显示单调。占用过多的I/O。 2.4总体方案框图系统总体方案框图如图2-1所示。图2-1 系统总体方案框图
2.各模块方案的论证 2.1 控制方案比较方案一:采用各类数字电路来组成键盘控制系统，进行信号处理，如选用CPLD等可编程逻辑器件。本方案电路复杂，灵活性不高，效率低，不利于系统的扩展，对信号处理比较困难。方案二：采用STC89C52单片机作为这个系统的控制单元，可以通过DAC0832的数据采样和LM324的电压调整可以改变系统输出电压的大小。为了能够使系统具备检测实际输出电压值的大小，可以将输出电压经过DAC0832进行模数转换，间接用单片机实时对电压进行采样，然后进行数据处理及送LCD1602显示。显示的电压值便是输出的电压大小。此系统比较灵活，采用软件方法来解决数据的预置以及电压的大小控制，使系统硬件更加简洁，各类功能易于实现，能很好地满足题目的要求。比较以上两种方案的优缺点，方案一采用中、小规模器件实现系统的数控部分，使用的芯片很多，造成控制电路部接口信号繁琐，中间相互关联多，抗干扰能力差。在方案二中采用单片机完成整个数控部分的功能，也便于系统功能的扩展[5]。 2.2稳压输出方案比较方案一:采用线性调压电源以改变其基准电压的方式使输出不仅增加/减少，这样不能不考虑整流滤波后的纹波对输出的影响。方案二:使用运算放大器对电压的比较放大由于运算放大器具有很大的电源电压抑制比，可
以大大减小输出端的纹波电压。在方案一中输出的电压很难跟踪电压的快速变化，而方案二中的输出电压波形与 DAC0832的输出波形相同，不仅可以输出直流电平，而且只要预先生成产生波形的量化数据，便可以输出多种波形，使系统产生的信号源有一定的驱动能力。 2.3显示部分比较方案一:使用数码管显示使用多位数码管显示，显示不灵活。方案二:使用LCD1602液晶显示液晶显示模块具有体积小、功耗低、显示容丰富、超薄轻巧等优点。本方案采用LCD1602，它具有两行显示，每行显示16个字符，采用单+5V供电，外围电路简单，价格便宜，具有很高的性价比。而数码管虽然便宜，但显示单调。占用过多的I/O。 2.4总体方案框图系统总体方案框图如图2-1所示。图2-1 系统总体方案框图
具有语音播报功能的水温控制系统
文章来源：凌阳大学计划
作者：凌阳大学计划发布时间：2003-10-9 9:30:35
摘要
关键词： SPCE061A单片机 Pt1000 PID
本系统采用凌阳十六位单片机SPCE061A实现温度控制，温度信号由PT1000和电压放大
电路提供。通过PID算法实现对电炉功率和水温控制。同时，具有温度数字语音播报和显示。
SPCE061A单片机概述
SPCE061A是继m’nSP系列产品SPCE500A等之后凌阳科技推出的又一个16位结构的微控
制器。目前有两种封装形式：84引脚的PLCC84封装和80引脚的LQFP80贴片封装。主要性能如下：
■16位m’nSP微处理器；
■工作电压：VDD为2.4~3.6V(cpu), VDDH为2.4~5.5V(I/O)；
■CPU时钟：32768Hz~49.152MHz ；
■置2K字SRAM、置32K FLASH；
■可编程音频处理；
■32位通用可编程输入/输出端口；
■32768Hz实时时钟，锁相环PLL振荡器提供系统时钟信号；
■2个16位可编程定时器/计数器(可自动预置初始计数值)；
■2个10位DAC(数-模转换)输出通道；
■7通道10位电压模-数转换器(ADC)和单通道语音模-数转换器；
■声音模-数转换器输入通道置麦克风放大器自动增益控制(AGC)功能；
■系统处于备用状态下(时钟处于停止状态)耗电小于2mA3.6V；
■14个中断源：定时器A / B，2个外部时钟源输入，时基，键唤醒等；
■具备触键唤醒的功能；
■使用凌阳音频编码SACM_S240方式(2.4K位/秒)，能容纳210秒的语音数据；
数控直流稳压电源的设计 一、 设计任务和要求 设计一个数控直流稳压电源。 1. 基本要求： 1) 利用实验室提供的低压交流电源，设计整流、滤波、稳压电路； 2) 至少能输出4个档：3V 、5V 、9V 、12V ，用数码管显示； 3) 输出电流要能达到1A 以上，且纹波≤5mV 。 2. 发挥部分： 1) 输出增加了一个7V 的档，进而变为5个档；手动开关控制档的转换。 2) 用ADC0809（模/数转换器）将输出的电压模拟量转换为数字量并输出给译码显示电路以显示正确数字。 二 方案论证 1.可调稳压控制部分 方案一:直接由开关控制档位 5 个单刀单掷开关 手动控制开关,使输出电压分别为 此方法电路简单, 控制方便. 方案二;由多路模拟开关在脉冲CP 的作用下来控制开关 由脉冲控制多路模拟开关,.此方法比依赖与信号源 的CP,且不容易控制. 综合的看上述两种方案,方案一电路简单,控制方便;方案二对CP 的依赖性比较大,在实际应用方面不够灵活.因此对可调稳压器的控制部分应采用方案一. 2.显示电路 方案一:模拟量经模数转换电路输入后，输出转换成数字量，再利用一片共阴极七段显示器显示，结构框图如下：
→ → → 方案一方框图 此方案的优点是比较直观，易懂，而且容易调试，也能满足题目中所给的要求， 但是当输出电压为12v 时, 显示器显示以乱码＂└┘＂代替，不利于读数。 方案二：以方案一为基础，在经过模数转换输出后，加入一些简单的逻辑门，再利用两片共阴极七段显示器显示，结构框图如下： 这种情况下，电路可以直接的显示两位十进制数 ，且不会出现乱码。也能满足其他的要求。 上述两个方案经实践证明均可行，但方案一不能很好的显示两位十进制数，故选择方案二。 二、 设计方案 根据设计任务要求，数控直流稳压电源的工作原理框图如图1所示。它包括整流电路、滤波电路、可调稳压电路、数/模转换电路和译码示电路等五个部分组成。经过整流、滤波、稳压电路后，可得到一个稳定的输出电压值，其中因为输入为低压交流电源,所以整流电路中不需变压器,而可调的稳压电路可通过换档得到不同的输出电压值；A/D 转换器是将此模拟输出量转换为数字输出量，并送给译码显示电路显示出此值。 图 1
数字电子系统的数控直流稳压电源设计本系统以AT89C51 单片机作为系统的核心，由D/A数字模拟转换模块、按键、LED串口显示模块等模块组成一个数控电源。该系统实现了输出电压：范围 2 ～＋20 .0 V，步进0.1V，纹波小于100mV；输出电流：1000mA；输出电压值由数码管显示；由“＋”、“－”两键控制输出电压步进增减。输入模块的按键按下之后，单片机有一个输入，单片机将输入的数字一方面给显示模块，让它们在数码管中显示出来；另一部分输给DAC0832，让它转化为模拟量电流输出，通过运算放大器将这模拟量转化为相应的电压，这电压经过放大后控制LM317的控制端，从而实现输出电压的控制。 关键词：AT89C51 单片机, 数控电源, D/A, 直流电源 在现代家庭中各种电器的不断出现，并要求着各种不同值的电源出现，使得家庭购买不同值的电源。数字化的也更加贴近人们的生活，因为它更加的直观，易被接受，大家都开始追求数字化的各类电子产品。数控直流电源有着直观，易操作，各种电压集一身，输出精度和稳定性都较高等优点，所以越来越受广大人们的喜爱。以后家里的电视遥控，电动玩具等都可以共用一个电源。 设计要求 设计并制作有一定输出电压调节范围和功能的数控直流稳压电源，基本要求如下： 1、输出直流电压调节范围2~20V，步进值为0.1V 2、稳压系数小于0.2，纹波电压小于100mv; 3、输出电流为1000mA； 输出电压值用数码管显示，由“+”“-”两键分别控制输出电压步进增和减。 1.2 方案论证 分析本题，根据设计要求先确定了本系统的整体设计原理框图1-1.
采用8位的数字/模拟转换芯片DAC0832是 本系统是基于51单片机的数控电源的设计，8位的单片机，而MX7541是12位数字输入的，因此须用锁存器。而此数控电源要求单步0.1V，2～20V，DAC0832完全可以达到，故选择常用的DAC0832。 可调稳压芯片：根据设计要求输出电压范围2～＋20.0V，输出电流1000mA，本文选择了LM317T三端可调稳压芯片。 按键控制模块：由于本数控电源需要用的按键不多，要实现步进为0.1V的设计要求，只需用一个“+”和一个“-”按键，另外再加两个按键用于实现固定电压输出，按键时可直接输出相应电压。4个按键就可实现本题的设计要求，本文采用一般的电平判键按钮。 显示模块：此系统显示的只是最终电源输出的十位、个位和十分位电压值，只需显示出三个数字，选用数码管显示，用普通的数码管显示简单的数字、符号、字母。
基于单片机的智能稳压电源的设计 摘要 本文介绍了一种基于单片机的智能稳压电源的设计方案，其核心技术是通过单片机控制数模转换来改变其后的稳压模块的输出。该系统由整流滤波初步稳压部分、单片机控制部分、DAC和显示部分组成，该稳压电源能连续步进可调，并且可实时显示，弥补了传统稳压电源的不足。 关键词：单片机，稳压电源，连续步进可调，DAC
Design of Intelligent Power Supply Based on MCU This paper introduces a single-chip microcomputer-based Intelligent Power Supply Design program, its core technology through the MCU to control digital-to-analog converters to change the voltage regulator module subsequent output. The system consists of rectifier filter preliminary regulator of the MCU control of the DAC and display components, the power supply can be continuously adjustable stepper, and can be real-time display, made up for the shortcomings of traditional voltage regulator power supply. Key words：MCU，Regulated Power Supply，Stepping and adjustable row，DAC
数控直流稳压电源设计任务书（doc 8页）
《电子线路仿真》课程设计报告DESIGN REPORT ON SIMULATION OF ELECTRONIC CIRCUIT 题目数控直流稳压电源学科部、系：信息学科部
2.1总体设计方案说明 根据设计任务要求,数控直流稳压电源的工作原理框图如图1所示。主要包括三大部分:数字控制部分,D/A变换器及可调稳压电源。数字控制部分用+，-按键控制一可逆二进制计数器,二进制计数器的输出输入到D/A变换器，经D/A变换器转化为相应的电压。此电压经过相应的放大后去控制电源的输出，使稳压器输出的电压为1V的步进增加。 2.2模块结构与方框图 Ui Uo 第三部分单元电路设计与参数计算 3.1 可逆计数器模块 3.1.1 模块电路及参数计算 电 压 可 逆 稳 压 反 馈 数 显 D/ A
3.1.2 工作原理和功能说明 因为要求是输出5-15V的电压，只十一个电压值，而计数器74193是一个16进制的可逆计数器。我们只要用从0计数到10的几个状态，这可以通过反馈的方法实现。当74193输出0时，最后输出为5V。不能再减小了。所以通过一个四输入的或门输入到与非门U10使减“-”失效，计数器不能减计数，只能加。当加到6时或门反馈的数为1，通过U10后计数器就可以减计数了。同理，当输出15V时，74193输出为10,电压不能再加了。通过反馈输出一个0使加计数失效，电压停在15V。此时电压只能减，只有按“-”的按键减小电压。 3.2 D/A转换模块 3.2.1 模块电路及参数计算 3.2.2 工作原理和功能说明 这一模块是最主要的一个模块，左下方从左到右依次接74193输出端的Q1Q2Q3Q4,输入端依次接入的是0000～1010，这个电路的作用就是把这些数字信号转换成模拟信号。根据公式UO1=-Rf （UH/R16*D0+UH/R15*D1+UH/R19*D2+UH/R20*D3） 其中R16=2R15=4R19=8R20,根据二进制转十进制的计算公式可知，只要调节Rf到一定的值，就可已得到想要的模拟信号电压的大小。其实这是一个简单的求和电路，在模电书上可以找到。加
基于单片机的智能稳压电源设计 摘要 本智能稳压电源利用16位单片机SPCE061A为控制核心，可预置输出电压值并显示在液晶显示模块（LCD）上，通过其内置的A/D输出对PWM进行调制，再控制大功率开关管导通,再经过滤波输出。同时通过采样电路将实际输出值反馈到单片机中构成闭环系统，进行比较、调整，提高了电源的输出精度。输出电压范围为0.01v～10v，而且可以步进调整输出的电压值。 关键词：智能；单片机；PWM调制；稳压电源 Design of Smart Power Supply Based on SCM Wu Renjie (College of Physics Science and Information Engineering, Jishou University, Jishou,Hunan 416000) Abstract The 16 Bit SCM SPCE061A was used as the control unit in this design, the output voltage value can be protested form the keyboard and displayed it on the LCD module .At the same time, its built-in A / D converter moderate the output as pulse width moderation(pwm), and switch on the output, after that output through a filter . At the same time the circuit would sample the actual output value and feedback the output to the SCM’s input system, after comparing and adjusting to improve the output accuracy. Output voltage range from 0.01 v to 10v, it can also stepping adjust the output voltage value. Key words:intelligent；SCM；PWM modulation；power supply 目录

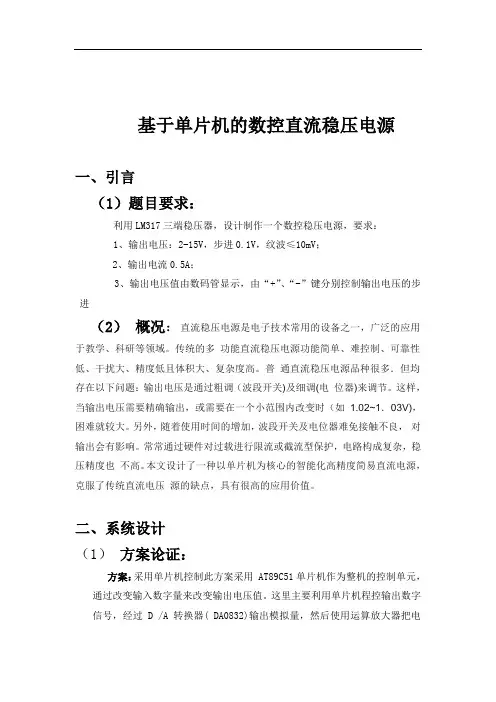

基于单片机的数控直流稳压电源 一、引言 （1）题目要求： 利用LM317三端稳压器，设计制作一个数控稳压电源，要求： 1、输出电压：2-15V，步进0.1V，纹波≤10mV； 2、输出电流0.5A； 3、输出电压值由数码管显示，由“+”、“-”键分别控制输出电压的步进 （2）概况：直流稳压电源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。传统的多功能直流稳压电源功能简单、难控制、可靠性低、干扰大、精度低且体积大、复杂度高。普通直流稳压电源品种很多．但均存在以下问题：输出电压是通过粗调（波段开关)及细调(电位器)来调节。这样，当输出电压需要精确输出，或需要在一个小范围内改变时（如 1.02~1．03V)，困难就较大。另外，随着使用时间的增加，波段开关及电位器难免接触不良，对输出会有影响。常常通过硬件对过载进行限流或截流型保护，电路构成复杂，稳压精度也不高。本文设计了一种以单片机为核心的智能化高精度简易直流电源，克服了传统直流电压源的缺点，具有很高的应用价值。 二、系统设计 （1）方案论证： 方案：采用单片机控制此方案采用 AT89C51单片机作为整机的控制单元，通过改变输入数字量来改变输出电压值。这里主要利用单片机程控输出数字信号，经过 D /A 转换器( DA0832)输出模拟量，然后使用运算放大器把电
