基于单片机的直流稳压电源的设计设计
毕业设计论文
基于单片机的直流稳压电源的设计
摘要
直流稳压电源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。传统的直流稳压电源几乎都是用旋纽开关调节电压，调节精度不高、难控制、体积大、结构复杂，而且经常跳变，使用麻烦。
将单片机数字控制技术融入直流稳压电源的设计中，设计出的数字化直流稳压电源具有数码显示、数字输入调压、电压调节精度高的特点。而且通过软件编程，易于实现功能的扩展。数控电源目前的发展，主要朝着更高的数控精度和分辨率及更好的动态特性；更好的环保性能；智能化与高可靠性；更广泛的应用方向发展。
本设计利用AT89S51作为主控芯片，控制数模转换模块DAC0832的输出电压，通过运算放大器OPA552放大输出。设置四个按键，来实现电压的增减，并带有数码显示模块。可以达到每步0.1V的精度，输出电压范围0~15V，电流可以达到200mA。
关键词：数控电源；AT89S51；DAC0832；OPA552
Abstract
Direct current voltage-stabilized power supply is one of the commonly used equipment in electronic technology. It’s widely used in teaching, researching and other fields.Most of the traditional direct current voltage-stabilized power supply use the knob switch to adjust the voltage.It has the trouble of low-precision and difficult to control. The structure is complex and the volume is large.
The numerical control technique of single chip microcomputer is adopted in the design of direct current voltage-stabilized power supply for a digitalized.Having numeral display,the direct current power can adjust voltage programmably and differentiate voltage precisely.Moreover,it’s easy to have its function enlarged through the programmer.Numerical control direct current voltage-stabilized power supply mainly toward to high-precision,high-resolution,better dynamic characteristics,better environmental performance,intelligent,high reliability and wider application direction.
In this design,using the AT89S51 as main module to control the output voltage of DAC0832. The voltage is magnified by amplifier OPA552. In this system, the step of voltage is control by four keys, and the display module is also designed.The step precision is 0.1V,the output voltage is range from 0V to 15V and the current is up to 200mA.
Key words: Numerical control power；AT89S51；DAC0832；OPA552
目录
摘要............................................................................................................................................. I Abstract.................................................................................................................................... II
第1章绪论 (1)
1.1 课题的背景和意义 (1)
1.2 数控电源的发展 (1)
第2章方案设计 (3)
第3章系统硬件电路设计 (4)
3.1 主要电路的设计 (4)
3.2 具体电路介绍 (4)
3.2.1 主控单元电路 (4)
3.2.2 信号处理电路 (8)
3.2.3 电压放大电路 (12)
3.2.4 按键电路 (14)
3.2.5 显示电路 (15)
第4章系统软件设计 (18)
4.1 程序运行原理 (18)
4.2 程序流程 (19)
4.2.1 延时子程序流程 (19)
4.2.2 拆分送显存子程序流程 (19)
4.2.3 显示子程序流程 (20)
4.2.4 主程序流程 (21)
第5章设计仿真及调试 (22)
5.1 WA VE6000集成调试软件简介 (22)
5.2 程序调试的步骤 (23)
第6章电路调试及实验分析 (25)
6.1 实验仪器 (25)
6.2 电路焊接和调试 (25)
6.3 实际电压与显示电压对比分析 (25)
6.4 系统误差分析 (26)
结论 (27)
参考文献 (28)
附录1 电路原理图 (29)
附录2 程序清单 (30)
附录3 实物图 (35)
致谢 (36)
直流稳压电源设计 姓名:_ 学号：_ 专业： 班级：_______ 2012年3月12号 课题： 220v交流电转５v直流电的电源设计
一．电路实现功能 该电路输入家用220v交流电，经过全桥整流，稳压后输出稳定的5v直流电。 二．特点 方便实用，输出电压稳定，最大输出电流为1A，电路能带动一定的负载 设计方案 设计思路： 考虑到直流电流电源。我们用四个1N4007四个晶体管构成桥式整流桥。，将220V50Hz的交流电转换为直流电。以电容元件进行整流。因为我们要输出5V的电压，所以选用7805。 设计原理连接图： 一、变压器变压 220V交流电端子连一个降变压器把电压值降到8V左右
二、 单项桥式全波整流电路 根据图，输出的平均电压值0()201sin ()AV U d π ωτωτπ=?
即：0()20.9AV U U 三、 电容滤波 本设计我们使用电容滤波，滤波后，输出电压平均值增大，脉动变小。 C 越大， RL 越大，τ越大，放电越慢，曲线越平滑，脉动越小。 四、 直流稳压 因为要输出5V 的电压，所以选用LM7805三端稳压器件 五、 总电路
如图所示电路为输出电压+5V、输出电流1.5A的稳压电源。它由电源变压器B，桥式整流电路D1～D4，滤波电容C1、C3，防止自激电容C2、C3和一只固定式三端稳压器(7805)极为简捷方便地搭成的。 220V交流市电通过电源变压器变换成交流低压，再经过桥式整流电路D1～D4和滤波电容C1的整流和滤波，在固定式三端稳压器LM7805的Vin和GND两端形成一个并不十分稳定的直流电压(该电压常常会因为市电电压的波动或负载的变化等原因而发生变化)。此直流电压经过LM7805的稳压和C3的滤波便在稳压电源的输出端产生了精度高、稳定度好的直流输出电压。本稳压电源可作为TTL电路或单片机电路的电源。三端稳压器是一种标准化、系列化的通用线性稳压电源集成电路，以其体积小、成本低、性能好、工作可靠性高、使用简捷方便等特点，成为目前稳压电源中应用最为广泛的一种单片式集成稳压器件。 六、实验所需元器件 万用板一个，1N4007晶体管四个，（220伏至8伏） 交流变压器一个，电解电容2200μF一个，电解电容 100μF一个，电容0.1F两个，LM7805三端稳压器一 个。电烙铁一个，松香若干，锡丝若干~~
数控直流稳压电源 摘要: 本系统以实现直流稳压电源的模拟、数字双线控制为目的,用AT89S52单片机作为主控制芯片,以ICL7107作为数显转换核心，实现对电源输出电压的数字控制及数字显示。 关键词：直流稳压，数字电位器，数控 一、作品介绍 本系统电路主要包括五大部分: ●整流滤波保护电路 ●+5V稳压电路 ●可调稳压电路 ●数控电位器 ●单片机系统 ●数字显示电路 本系统主要特点： ●采用负反馈截流式过流保护方案，电源使用更安全。 ●输出电压范围大，可输出1.25-22V ●采用分立元件搭建分压电阻网络，由单片机控制 ●基于ICL7107的独立数字显示电路，显示精度高达0.01V
二、系统方框图 三、各模块的设计 1、整流滤波保护电路 整流电路采用最常用的全桥整流方案。保护电路的设计原理如下：
场强效应管RFP25n06的特性是g极高电平时导通，低电平是截止。要使电路能在过流有效地截断，就必须使Q2导通，使电平下拉，此时25n06截止。要使Q2导通，则要使其Vbe大于或等于0.7V（但此电路实际导通电压只要0.2V，原因未查出）。由于Vbe=Vr8+Vr4-Vr6,故要调节R8、R6，使得R8的电压略小于R6的电压，此时使Q2能有效的截止，25n6导通，电路正常工作；当电路过流时，R4压降增大，使得Vbe达到导通要求，故能使得Q2能导通，25n06截止，起到保护电路的作用。S4起到复位功能，在过流保护后，连通三极管的b、e两端，使其重新截止，使Q1重新导通，从而连通电路， 其余部分（C4、D1、R2、R3、R5、R7、DS1、R？、C3的作用）：
直流稳压电源电路的设计实验报告 一、实验目的 1、了解直流稳压电源的工作原理。 2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。 3、了解掌握Proteus软件的基本操作与应用。 二、实验线路及原理 1、实验原理 （1）直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： 图2-1 直流稳压电源的原理框图和波形变换 其中： 1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。 2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。 3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。 4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 （2）整流电路 常采用二极管单相全波整流电路，电路如图2-2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图2-3所示。 t
模拟电路课程设计报告设计课题：直流稳压电源的设计班级：电子1101 学号： 姓名：刘广强 指导老师：董姣姣 完成日期：2012年6月19
目录 一、设计任务及要求 (3) 二、总体设计思路 (3) 1．直流稳压电源设计思路 (3) 2．直流稳压电源原理 (3) 3、滤波电路——电容滤波电路 (5) 4、稳压电路 (7) 5、设计的电路原理图 (8) 三、．设计方法简介 (8) 四、软件仿真结果及分析 (10) 五、课程设计报告总结 (12) 六、参考文献 (13)
一、设计任务及要求 1、设计一个连续可调的直流稳压电源，主要技术指标要求： ①输出直流电压：U0=9→12v； ②纹波电压：Up-p<5mV； ③稳压系数：S V≤5% （最大的波动不能超过5%） 2、设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 3、自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量。 4、在实验室MultiSIM8-8330软件上画出电路图，并仿真和调试，并测试其主要性能参数。 二、总体设计思路 1．直流稳压电源设计思路 （1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。 （2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 （3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。 （4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给电压表。 2．直流稳压电源原理 1、直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成。 直流稳压电源方框图

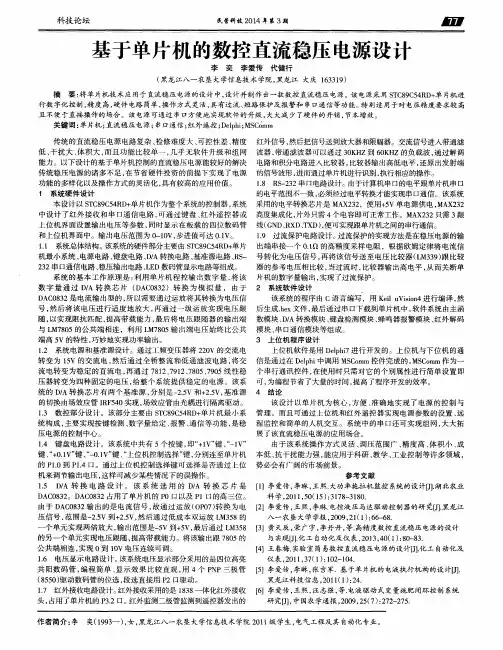

基于单片机的数控直流稳压电源 一、引言 （1）题目要求： 利用LM317三端稳压器，设计制作一个数控稳压电源，要求： 1、输出电压：2-15V，步进0.1V，纹波≤10mV； 2、输出电流0.5A； 3、输出电压值由数码管显示，由“+”、“-”键分别控制输出电压的步进 （2）概况：直流稳压电源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。传统的多功能直流稳压电源功能简单、难控制、可靠性低、干扰大、精度低且体积大、复杂度高。普通直流稳压电源品种很多．但均存在以下问题：输出电压是通过粗调（波段开关)及细调(电位器)来调节。这样，当输出电压需要精确输出，或需要在一个小范围内改变时（如 1.02~1．03V)，困难就较大。另外，随着使用时间的增加，波段开关及电位器难免接触不良，对输出会有影响。常常通过硬件对过载进行限流或截流型保护，电路构成复杂，稳压精度也不高。本文设计了一种以单片机为核心的智能化高精度简易直流电源，克服了传统直流电压源的缺点，具有很高的应用价值。 二、系统设计 （1）方案论证： 方案：采用单片机控制此方案采用 AT89C51单片机作为整机的控制单元，通过改变输入数字量来改变输出电压值。这里主要利用单片机程控输出数字信号，经过 D /A 转换器( DA0832)输出模拟量，然后使用运算放大器把电
流转换成电压，在通过三段稳压器LM317使得输出电压和输出电流达到稳压的目的。 方案论证： 1、输出模块：使用运算放大器做前级的运算放大器，由于运算放大 器具有很大的电源电压抑制比，可以减少输出端的纹波电压。使用LM317做电流稳压器，把电流稳定到0.5A。 2、数控模块：采用AT89C51单片机完成整个数控部分的功能，同 时,AT89C51作为一个智能化的可编程器件，便于系统功能的扩展。 3、显示模块：本来准备使用液晶显示，可是想想我们的层次不够， 液晶现实的额程序不会写，只能退而其次，选择使用单片机通过锁存器控制8段LED数码管直接显示，这样可以精确的显示输出电压。 （2）系统结构： 系统结构设计图如上图所示。该系统主要由单片机最小控制系统、显示电路、独立按键、D/A转换电路、放大电路和稳压电路组成。单片机设定预输出值，并可以通过独立键盘改变单片机的预设值。然后通过DAC0832转化为模拟量，再经过运算放大和稳压稳流电路最后输出预设电压值，通过LED显示能够直观的看到预设值。因为器材原因，我们设计的稳压电源采用的是外部稳压器提供的电源。这样虽然算不上是一个完整的数控直流稳压电源，但是，除了这点，我们设计的电源基本已经复合要求。
新疆大学 课程设计报告 所属院系：电气工程学院 专业：电气工程及其自动化 课程名称：电子技术基础A 设计题目：直流稳压电源的设计 班级： 学生姓名： 学生学号： 指导老师: 常翠宁努尔.买买提 完成日期：2017. 7. 01
课程设计题目：直流稳压电源的设计 要求完成的内容： 1.输出直流电压1.5~10V可调； 2.输出电流I m=300mA； O 3.稳压系数Sr≤0.05； 4.具有过流保护功能。 指导教师评语： 该生通过查阅文献和资料和手册，能够综合运用电子技术课程中所学到的理知识，并能消 化和理解，把理论与实践进行结合起来。具有分析问题和解决问题的能力，较好地完成了设计任务。 评定成绩为： 指导教师签名：2017年 7 月01 日
直流稳压电源的设计 直流稳压电源的设计要求是设计中包括电源变压器、整流电路、滤波电路、稳压电路四个部分。通过四部分的组合将 220V 交流电压转变为设计要求直流电压。并且用仿真软件进行仿真分析。 一、方案设计 1.总体设计框架图 方案的总体思路如下：直流稳压电源一般由直流电源变压器、整流电路、滤波电路及稳压电路所组成，其基本框图如下： 1.1电源变压器 是降压变压器，它将220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 1.2整流电路 此设计的整流部分主要采用桥式电路，即由四个二极管交叉而成。但使用二极管时应注意以下问题： (1) 最大整流电路流f I 指二极管长期运行允许通过的最大正向平均电流。若使用时超过此值，有可能烧坏二极管。 U (2) 最高反向工作电压rm 指允许施加在二级管两端的最大方向电压，通常为击穿电压的一半。 (3) 反向电流r I 指二极未击穿时的反向电流值。其值会随温度的升高而急剧增加，其值越小，二极管的单向导电性越好。但是反向电流值会随温度的上升而显著增加。 (4) 最高工作频率f
模拟电路课程设计报告设计课题： 专业班级： 学生姓名： 学号： 指导教师： 设计时间：
一、设计任务与要求 1．输出电压可调：Uo=+3V～+9V; 2．最大输出电流：Iomax=800mA; 3．输出电压变化量：ΔVop_p≤5mV 4. 稳压系数：S V ≤3 10 3- ? 5.有保护装置。 二、方案设计与论证 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图1所示。 + 电源 + 整流 + 滤波 + 稳压 + u1 u2 u3 u I U0 _ 变压器 _ 电路 _ 电路 _ 电路 _ （a）稳压电源的组成框图 u （b）整流与稳压过程 图1稳压电源的组成框图及整流与稳压过程 方案一： 单相半波整流电路： 单相半波整流简单，使用器件少，它只对交流电的一半波形整流，只要横轴上面的半波或者只要下面的半波。但由于只利用了交流电的一半波形，所以整流效率不高，而且整流电压的脉动较大，无滤波电路时，整流电压的直流分量较小，
单相全波整流电路： 使用的整流器件较半波整流时多一倍，整流电压脉动较小，比半波整流小一半。无滤波电路时的输出电压Vo=0.9Vi ，变压器的利用率比半波整流时高。变压器二次绕组需中心抽头。整流器件所承受的反向电压较高。 方案三： 单相桥式整流电路： 使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰值，变压器利用率较全波整流电路高。 综合3种方案的优缺点:决定选用方案三。 三、单元电路设计与参数计算 整流电路采用桥式整流电路，电路如图2所示。在u2的正半周内，二极管D1、D4导通，D2、D3截止；u2的负半周内，D2、D3导通，D1、D4截止。正负半周内部都有电流流过的负载电阻R L ，且方向是一致的。电路的输出波形如图3所示。 在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均电 流等于输出电流的平均值的一半，即 。 电路中的每只二极管承受的最大反向电压 为22U (U 2是变压器副边电压有效值 )。 12 1o f I I =t t 图2整流电路
直流稳压电源课程设计报告 设计任务及要求 1．设计任务 设计一直流稳压电源，满足： （1）当输入电压在220V交流时，输出直流电压为6－９V； （2）输出纹波电压不于5mv （3），稳压系数<=0.01； （4）具有短路保护功能； （5）最大输出电流为：Imax=0.8A 2．要求通过设计学会； （1）如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块；（2）合理选择电路结构，并完成全电路元器件参数设计、绘制电路图；（3）短路保护实现方法 （4）掌握直流稳压电源的调试及主要技术指标的测试方法 （5）撰写设计报告。 3．设计注意： （1）电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计； （2）完成全电路元器件参数设计、绘制出整体电路图； （3）撰写设计报告要符合下列格式并按时上交，逾期将延与下届。 一、书写要求 二、上交时间要求 上交书面及电子稿发至邮箱：
撰写设计报告格式：（仅供参考，不要全部抄龚） 见附录一 集成直流稳压电源的设计与制作 姓名 1 绪言 随着半导体工艺的发展，稳压电路也制成了集成器件。由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。而在这种类型的器件中，又以三端式稳压器应用最为广泛。 2 设计要求
1.初始条件： （1）集成稳压器选用LM317与LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。 （2）电源变压器为双15Ｖ／25Ｗ。 （3）其参考电路之一如图1所示 图1 ±1.25V-±15V连续可调直流稳压器参考电路原理图 2.主要性能指标：（1）输出电压Vo：±1.25 - ±12V连续可调。 （2）最大输出电流Iomax=800mA （3）纹波电压ΔVop-p≤5mV （4）稳压系数Sv≥3X10-3 3.设计要求：（1）依据已知设计条件确定电路形式。 （2）计算电源变压器的效率和功率。 （3）选择整流二极管及计算滤波电容 （4）安装调试与测量电路性能，画出实际电路原理图。 （5）按规定的格式，写出课程设计报告。 3 总体设计思路 在本次课程设计中我准备采用串联型稳压电路，集成稳压器选用LM317与LM337，电源变压器选用双15Ｖ／25Ｗ。 由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
` 基于单片机的直流稳压电源设计 姓名： 学号：
基于单片机的直流稳压电源设计 摘要介绍了一种基于单片机的直流稳压电源设计方案，该系统由初步整流稳压部分、单片机控制部分、DAC、稳压部分和显示部分组成。该稳压电源可步进调节、实时显示，弥补了传统稳压电源的不足，其核心技术是通过单片机控制数模转换来改变其后稳压模块的输出。利用单片机控制数模转换芯片DAC00832输出电压作为稳压电路的参考电压；稳压电路采用的是串联型稳压电路，单片机控制的DAC0832的输出电压具有高稳定性，参考电压稳定进而能够很好地保证输出端电压的稳定性；单片机通过键控改变DAC0832的输出电压，作为参考电压发生改变，稳压电路调整管的压降也会相应地发生变化，从而改变输出电压；另外，电路还设计了数码管显示电路，以增加稳压电源使用的直观性，配合键控电路使电源使用起来非常方便直观。 关键词单片机，稳压电源，连续步进可调，DAC
Abstract Describes a DC voltage-stabilized power supply design scheme based on single-chip, preliminary rectifier voltage parts, the system by single-chip computer control part, DAC, voltage regulators and display components. The regulator can be adjusted stepped, real-time display, make up for the lack of traditional power supply, the core technology is controlled by single-chip digital-analog conversion to change the output of the voltage regulator module. Using single tablets machine control number die conversion chip DAC0832 output voltage as regulator circuit of reference voltage; regulator circuit used of is series type regulator circuit, single tablets machine control of DAC0832 of output voltage has high stability, reference voltage stability turn to is good to guarantee output end voltage of stability; single tablets machine by key control change DAC0832 of output voltage, as reference voltage occurs change, regulator circuit adjustment tube of pressure drop also will corresponding to occurs changes, to change output voltage; and circuit design of digital display circuits, to increase the voltage stabilizing power of intuitive, with the keyed circuit power is very easy and intuitive to use. Key word MCU, Regulated Power Supply, Stepping and adjustable row, DAC
直流稳压电源的项目 设计方案 （一）设计目的 1、学习直流稳压电源的设计方法； 2、研究直流稳压电源的设计方案； 3、掌握直流稳压电源的稳压系数和阻测试方法； （二）设计要求和技术指标 1、技术指标：要求电源输出电压为±12V（或±9V /±5V），输入电压为交 流220V，最大输出电流为I omax =500mA，纹波电压△V OP-P ≤5mV，稳压系数Sr≤5%。 2、设计基本要求 （1）设计一个能输出±12V/±9V/±5V的直流稳压电源； （2）拟定设计步骤和测试方案； （3）根据设计要求和技术指标设计好电路，选好元件及参数； （4）要求绘出原理图，并用Protel画出印制板图； （5）在万能板或面包板或PCB板上制作一台直流稳压电源； （6）测量直流稳压电源的阻； （7）测量直流稳压电源的稳压系数、纹波电压； （8）撰写设计报告。 3、设计扩展要求 （1）能显示电源输出电压值，00.0-12.0V； (2) 要求有短路过载保护。 （三）设计提示 1、设计电路框图如图所示 稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。 测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δvo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoV I / ΔV I V O 。 测量阻：在输入交流为220V，分别测得负载电流为0及最大值时的ΔVo，r o = ΔV O /ΔI L 。 纹波电压测量：叠加在输出电压上的交流分量，一般为mV级。可将其放大 后，用示波器观测其峰－峰值△V OP-P ；用可用交流毫伏表测量其有效值△V O ，由
信息科学与技术学院 电子工程系 2014届毕业论文设计 题目基于51单片机的数控直流稳压电源专业电子工程 学生姓名黄丽 学号 1058402106 指导教师张芳铭 论文字数 完成日期
数控直流稳压电源就是能用数字来控制电源输出电压的大小，而且能使输出的直流电压能保持稳定、精确的直流电压源。本文介绍了利用D/A转换电路、辅助电源电路、去抖电路等组成的数控稳压电源电路，详述了电源的基本电路结构和控制策略。它与传统的稳压电源相比，具有操作方便，电压稳定度高的特点，其结构简单、制作方便、成本低，输出电压在1-10V之间连续可调，其输出电压大小以0.5V步进，输出电压的大小调节是通过“ ”、“-”两个键操作的，而且可以根据实际要求组成具有不同的输出电压值的稳压源电路。该电源控制电路选用89C51单片机控制主电路采用串联调整稳压技术具有线路简单、响应迅速、稳定性好、效率高等特点。 关键词：稳压电源、单片微型机；数控直流、D/A转换；
第一章绪论 (4) 1.1数控直流稳压电源的产生背景 (4) 1.2系统开发的意义 (5) 1.3系统主要功能 (6) 1.4研究中拟解决的主要问题 ........................................... 错误！未定义书签。第二章系统总体方案设计 ....................................................... 错误！未定义书签。 2.1系统概述........................................................................ 错误！未定义书签。 2.2系统整体概述................................................................ 错误！未定义书签。 2.2.1控制部分.............................................................. 错误！未定义书签。 2.2.2显示部分.............................................................. 错误！未定义书签。 2.2.3 键盘接口部分..................................................... 错误！未定义书签。 2.2.4 电源部分............................................................. 错误！未定义书签。 2.2.5 其它电路部分..................................................... 错误！未定义书签。第三章系统硬件电路设计 ....................................................... 错误！未定义书签。 3.1单片机主控电路设计 ................................................... 错误！未定义书签。 3.2显示电路 ....................................................................... 错误！未定义书签。 3.3按键电路 ....................................................................... 错误！未定义书签。 3.4电源电路 ....................................................................... 错误！未定义书签。 3.5系统时钟及复位电路 ................................................... 错误！未定义书签。 3.6系统总电路 ................................................................... 错误！未定义书签。第四章系统软件设计 ............................................................... 错误！未定义书签。 4.1主程序 ........................................................................... 错误！未定义书签。第五章组装与调试 ................................................................... 错误！未定义书签。 5.1硬件电路的布线与焊接................................................ 错误！未定义书签。 5.2电路组装和调试............................................................ 错误！未定义书签。结束语 ......................................................................................... 错误！未定义书签。参考文献 ..................................................................................... 错误！未定义书签。致谢 ........................................................................................... 错误！未定义书签。附录 ........................................................................................... 错误！未定义书签。
课程设计名称：电力电子技术 题目：直流稳压电源的课程设计 专业：电力自动化 班级：电力09-2 姓名：王裕 学号：0905040218
目录 一、简介 (3) 二、设计目的 (4) 三、设计任务和要求 (5) 四、设计步骤 (6) 1．电路图设计 (6) 2. 电路安装、调试 (6) 五、总体设计思路 (7) 1．直流稳压电源设计思路 (7) 2．直流稳压电源原理 (7) 3．设计方法简介 (8) 六、实验设备及原器件 (11) 七、注意事项 (12) 八、此电路的误差分析 (13) 九、心得体会 (14) 十、参考文献 (15)
一简介 直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。变压器把市电交流电压变为所需要的低压交流电。整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在6-13V可调。
二设计目的 1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。 2．学会直流稳压电源的设计方法和性能指标测试方法。 3．培养实践技能，提高分析和解决实际问题的能力。
三设计任务及要求 1．设计并制作一个连续可调直流稳压电源，主要技术指标要求： ①输出电压可调：Uo=+6V～+13V ②最大输出电流：Iomax=1A ③输出电压变化量：ΔUo≤15mV ④稳压系数：SV≤0.003 2．设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 3．自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量，交指导教师审核。 4.批准后，进实验室进行组装、调试，并测试其主要性能参数。
模拟电路课程设计报告设计课题：直流稳压电源设计 专业班级： 学生姓名： 学号： 指导教师： 设计时间： 直流稳压电源设计 一、设计任务与要求 1．输出电压可调：Uo=+3V～+9V 2．最大输出电流：Iomax=800mA 3．输出电压变化量：ΔV op_p≤5mV 4. 稳压系数：S V ≤3 10 3- ?
二、方案设计与论证 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图1所示。 + 电源+ 整流+ 滤波+ 稳压+ u1u2 u3 u I U0 _ 变压器_ 电路_ 电路_ 电路_ （a）稳压电源的组成框图 u u u3 图1稳压电源的组成框图及整流与稳压过程 方案一： 单相半波整流电路： 单相半波整流简单，使用器件少，它只对交流电的一半波形整流，只要横轴上面的半波或者只要下面的半波。但由于只利用了交流电的一半波形，所以整流效率不高，而且整流电压的脉动较大，无滤波电路时，整流电压的直流分量较小，Vo=，变压器的利用率低。方案二： 单相全波整流电路： 使用的整流器件较半波整流时多一倍，整流电压脉动较小，比半波整流小一半。无滤波电路时的输出电压Vo=，变压器的利用率比半波整流时高。变压器二次绕组需中心抽头。整流器件所承受的反向电压较高。 方案三： 单相桥式整流电路： 使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰值，变压器利用率较全波整流电路高。 综合3种方案的优缺点:决定选用方案三。 三、单元电路设计与参数计算
整流电路采用桥式整流电路，电路如图2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻R L ，且方向是一致的。电路的输出波形如图3所示。 在桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二极管的平均 电流等于输出电流的平均值的一半，即 。电路中的每只二极管承受的最大反向电压 为22U (U 2是变压器副边电压有效值)。 在设计中，常利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻串联，以达到使输出波形基本平滑的目的。 选择电容滤波电路后，直流输出电压：U o1=～U 2，直流输出电流： （I 2是变压器副 边电流的有效值。），稳压电路可选集成三端稳压器电路。 总体原理电路见图4。 3．1选择集成三端稳压器 因为要求输出电压可调，所以选择三端可调式集成稳压器。可调式集成稳压器，常见主要有CW317、CW337、LM317、LM337。317系列稳压器输出连续可调的正电压，337系列稳压器输出连可调的负电压，可调范围为~37V ，最大输出电流m ax O I 为。稳压内部含有过流、过热保护电路，具有安全可靠，性能优良、不易损坏、使用方便等优点。其电压调 图4 稳压电路原理图 12 1 o f I I =() 2~5.12 1I I o =t ?0π π2π 3π 42 2U t ?0π π2π3π 4o u 2 2U 图2整流电路 图3输出波形图
模拟电子技术课程设计报告 题目名称：直流稳压电源电路设计姓名： 学号： 班级： 指导教师： 成绩：
目录 1课程设计任务和要求 2 2方案设计 2 3单元电路设计与参数计算 4 4总原理图及元器件清单9 5安装与调试 11 6性能测试与分析12 7结论与心得14 8参考文献 14
课程设计题目： 直流稳压电源电路设计 一、课程设计任务和要求: 1）用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V）。 2）输出可调直流电压，范围：1.5∽15V； 3）输出电流:IOm≥1500mA；（要有电流扩展功能） 4）稳压系数Sr≤0.05；具有过流保护功能。 二、方案设计： 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。 图1稳压电源的组成框图 图二整流与稳压过程波形图 电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。
方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为：S= =≈1.57，直流成分小，= ≈0.45，变压器利用率低。 图3 单相半波整流电路 图 4 单相半波整流电路电压输出波形图 方案二、单相全波整流电路 使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压=0.9，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。 方案三、单相桥式整流电路 单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。所以综合三种方案的优缺点决定用方案三。
电工与电子技术课程设计直流稳压电源设计 专业 班级 姓名 指导教师 日期_ __
前言 主要内容: 课题名称与技术要求： 设计课题：串联型晶体管稳压电源 <1>输出直流电压Uo=12V,且连续可调，调节范围±2V <2>最大输出电流Ilm≤200mA <3>稳压系数Sr<10% <4>具有过流保护功能 资料收集与工作过程简介: 在这次课程设计的过程中，我仔细看了课程设计的要求，去逸夫图书馆借了相关的资料，查阅了设计论文的格式样本，比较了各种设计方案的优劣，最终把自己觉得最好的方案的相关参数计算出来。自从上个学期开始，我们就开始学电工，这学期的模电在实际生活中十分有用，在设计过程中我也发现了许多问题，正如参加飞思卡尔设计电路焊板子一样，我还有很多不足之处。通过了对该电路的设计，调试，我学会了用整流变压器，整流二极管，滤波电容以及集成稳压器等元件设计直流稳压电源。 这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
