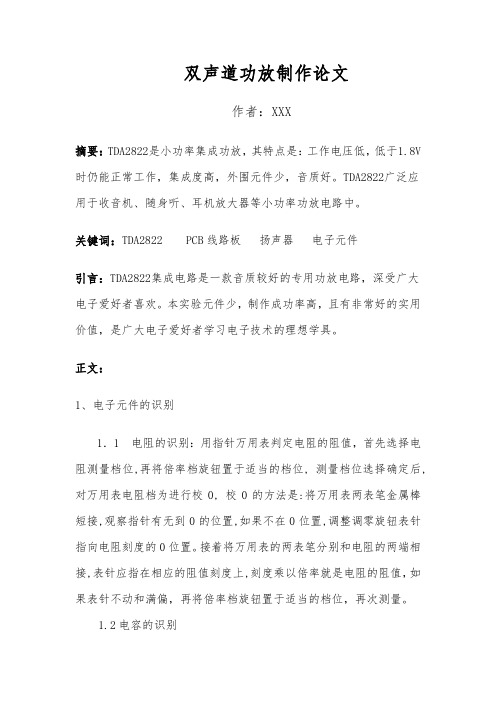

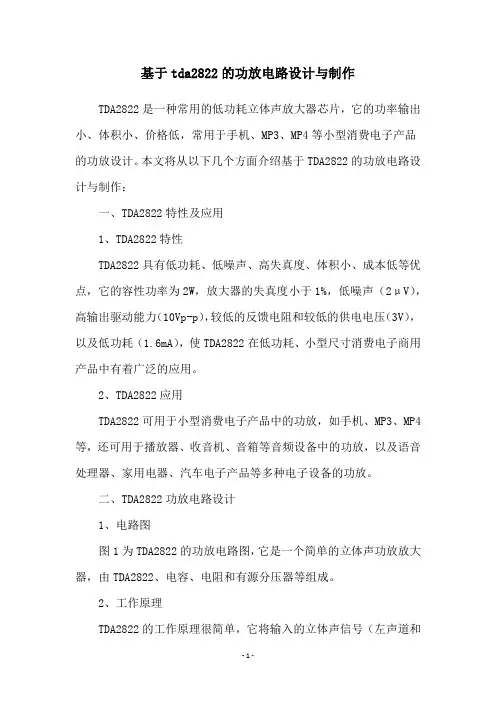

TDA2822功放电路图
TDA2822是双声道音频功率放大集成电路，由于其价格低廉，外围电路简单，因此在收音机、小音箱以及小型音频设备中广泛应用。
TDA2822适应的工作电压范围宽，最低可至1.8V，最大工作电压为15V，最小输入阻抗100kΩ，最小输出阻抗4Ω。当工作电压为6V，输出阻抗为4Ω时，输出功率为650mw×2。
TDA2030A是高保真集成功放之一，许多功放电路都采用这种集成方式。用TDA2030A做几款不同形式的功放，也许能给音响爱好者增加一点趣味。 一、用TDA2030A做成的OTL形式的功放 OTL功放的形式:采用单电源，有输出耦合电容。如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。 二、用TDA2030A做成的OCL形式功放 OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。 三、用TDA2030A做成的BTL形式功放 BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的
1.5倍。即原输出功率为20 W的运放，现输出功率约为50 W。但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。表面看来它也满足BTL电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。事实上，原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时，极大衰减了输入信号，再从680Ω与地之间加到U2的反相端，信号几乎为零。用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路，与喇叭一端接地相同。 经过以上分析，读者也可以将其他功放集成块做类似的变换，大家不妨试一下
TDA2030功放电路 院系名称: 电气与信息工程学院 专业班级: 电气工程及其自动化13-1班学生姓名: 指导老师: 职称:教授 黑龙江工程学院 二○十四年十二月
目录 第1章概述 (1) 1.1 选题的来源及其目的与意义 (1) 1.2 选题的主要研究内容 (1) 1.3 制作要求以及技术指标 (2) 第2章电路结构及其工作原理 (2) 2.1 方案论证及其选择 (2) 2.2 电路结构及其工作原理 (3) 2.3 元器件的选择 (5) 第3章系统安装与调试 (6) 3.1 系统安装与调试 (6) 3.2安装与调试的注意事项 (7) 第4章心得体会 (8) 参考文献 (9) 附录 (10)
第一章概述 1.1选题来源、目的及意义 在这个学期的模拟电子技术一科中，我们学习了一些简单的放大电路，比如利用三极管、晶体管等具有放大功能的器件放大功率、电压等等，在这样一些知识的基础下，我选择了这次做一个简单的具有功率放大作用的小功放，也就是平时最常见的小音箱。制作这个小音箱，平时可以用来放大音乐，录音等声音，意义有二，一是根据大脑中已有的知识，从理论出发，结合实际，亲自动手，将知识和理论结合起来，使自己拥有一个技能；再一个是做出功放平时可以用来放放音乐，放松心情，在紧张的工作学习中缓解一下精神上的焦虑，从而使自己事半功倍的完成任务。 1.2选题研究的主要内容 由于这个功放是用集成芯片制成，而这个电路的核心就是这个集成芯片，因此我们要搞清楚这个芯片的作用及使用方法，把这个搞清楚了其余的就是一些连电路的事了，因此我们要知道TDA2030芯片的一些简单知识。当然，电路里一些其他的器件也要有所了解，下面就进行一个粗略的介绍。稳压二极管：是电子电路中常用的一种二极管，是一种用于稳定电压，且工作在反向击穿状态下的二极管。反向击穿状态是指给二极管加反向电压，加到一定值后被击穿，此时流过二极管的电流虽在变化，但电压的变化都很小，即电压维持在一个恒定值范围内，稳压管就是利用二极管此种特性进行稳压的。 TDA2030：是一块性能十分优良的功率放大集成电路，其主要特点是上升
tda2030功放电路图 TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。 电路特点： 1.外接元件非常少。 2.输出功率大，Po=18W(RL=4Ω)。 3.采用超小型封装（TO-220）,可提高组装密度。 4.开机冲击极小。 5.内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。 6.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。 引脚情况： 1.脚是正相输入端 2.脚是反向输入端 3.脚是负电源输入端 4.脚是功率输出端 5.脚是正电源输入端。 注意事项： 1.TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。 2.热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。 3.与普通电路相比较，散热片可以有更小的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。 4.印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
模拟电子技术课程实训报告 课题名称基于TDA2822 的 音频放大电路设计 系别信息工程系 专业电子应用技术 班级电子班 学号 学生姓名 指导教师 完成日期 2013年6月6日 广州科技贸易职业学院教务处制
目录 一、实训任务与要求 (3) 1、实训任务 (3) 2、实训要求 (3) 3、实训目的 (3) 二、方案设计与论证 (3) 三、单元电路设计 (4) 1．音量调节电路 (4) 2、tda2822 (5) 四、总原理图及元器件清单 (6) 1、总原理图如下： (6) 2．元件清单 (6) 五、硬件焊接与调试 (7) 六、结论与心得 (9) 七、参考文献 (10)
基于TDA2822的音频放大电路设计 一、实训任务与要求 1、实训任务 选择采用TDA2822、双联电位器、音频接插件及电阻电容等设计一个简单的音频功放，实现音频放大及音量、音调（高低音）调节功能。 2、实训要求 （1）、综合运用电子技术课程中所学的理论知识完成课程设计。 （2）、通过查阅手册和上网查看文献资料，提高独立分析和解决实际问题的能力。（3）、熟悉常用电子器件的类型和特征，并掌握合理选用的原则。 （4）、学会电子电路的设计、焊接与调试技能。 3、实训目的 选择变压器、整流二级、滤波电容、合成变压器来设计直流稳压电源为音频放大器提供电源，选择芯片、耦合电容、耦合电阻等组成放大器，完成全电路理论设计。 二、方案设计与论证 根据技术指标和已知条件，选择合适的选择合适的，如：OCL、OTL或BTL电
路。完成对高保真音频功率放大器的设计、装配与调试。 方案一：采用uA741运算放大器设计电路，uA741通用高增益运算通用放大器，早些年最常用的运放之一，应用非常广泛，为双列直插8脚或圆筒8脚封装。工作电压±22V，差分电压±30V，输入电压±18V，允许功耗500mW。 方案二：采用D2822双声道音频功率放大器，功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点。 方案选取：uA741是通用放大器，性能不是很好，满足一般需求，而d2822是一块低电压、是一块低电压，所以选择d2822。 三、单元电路设计 1．音量调节电路 调音单元电路如图3.1所示 图3.1 该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。图中C1、C2的容量大于C3，对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。低音调
TDA2030双声道功放电路 一、电路说明 本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2（R7、R8、R9、C7）为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。C1（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。 信号流程：音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。 二、性能参数 输入电压：AC≤18V
DC≤24V 输出功率：Po＝15W＋15W(RL=4Ω) 输出阻抗：4—8 Ω 三、元件清单：位号 名称 规格 数量 R1、R2、R3、R5、R7、R8、R9、R11 电阻 100k 8
R4、R10 电阻 4.7k 2 R6、R12 电阻 22 2 RP1 电位器
50k 1 C1、C6 电解电容 4.7uF 2 C2、C3、C7、C8 电解电容 47uF 4
C4、C9 电解电容 1000uF 2 C11 电解电容 2200uF 1 C5、C10、C12
2015年大学生创新基地第二阶段培训题目题目：基于TDA2030的音频功放 一、培训目的 独立完成一个音频功放，增加同学们对DXP软件的使用熟练度及对各种电子元器件的认识。本功放分成两部分，前置放大加调高低音部分及功率放大两部分，其中功率放大部分是必做部分，前置放大部分有能力的同学也可以做（希望同学们都做），DXP使用熟练的同学可以将两个原理图连起来画在同一个板子上。 二、原理图： 1. 功率放大，必做！（基础部分） 2. 前置放大加调高低音部分，有能力的同学做完功率放大后可选做（加分部分） 三、电路工作原理： 本电路是基于TDA2030A的音频功放电路，TDA2030A是电话机根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。本电路是内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接以及负载泄放电压反冲等。TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。 NE5532是高性能低噪声双运算放大器（双运放）集成电路，用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。本电路中采用NE5532进行前置放大。电路中J2口接入音频信号，经前置放大后，进入调高低音部分，最后通过TDA2030进行功率放大。该电路中同时也加入了话筒和音频接口，做完该电路后且调试成功后，有兴趣的同学可以接上音源，通过扩音器来享受自己的劳动成果。 四、元器件实物图
DIY一部超薄100W扩音机 一、综述介绍 你能想象到一部输出功率达到100W的扩音机能小到咋个程度？今天我给大家展示一部随身听般体积的大功率扩音机。 100W是什么概念？我给大家做一个比较。一般随声听的音频输出功率只有零点几瓦，大妈们跳广场舞用的那种大箱子喇叭，真正的平均功率也就是几瓦到十几瓦的功率，那么在舞台上和会议室使用的扩音机在50-数百瓦以上，与使用环境和场地大小有关。这部微型扩音机可是整整的一百瓦功率！硕大的音频功率输出，却可以做到和手机一样小、一样薄！这部扩音机体积大小只有12.8*7.4*0.9厘米的大小。比一部超薄的6寸手机还小，可以轻松装在衬衣口袋里。 别看它小，麻雀虽小，五脏俱全，绝不是一个简单的功放，却是一部专业的大功率扩音机！里面包含了音源播放系统、音频前置放大器、100瓦音频功率放大器、蓝牙接收、调频立体声广播接收等功能；甚至还有LED电平指示。可以自主播放TF卡上存储的音乐，可以通过蓝牙和手机无线连接，播放网络音乐和手机下载的音乐。另外还可以连接电视机、调音盘等专业设备送来的音频信号，本扩音机设有两路话筒接口，音量各自独立控制，可以连接两只话筒进行声音直播。它输出的音频功率可以带动两只大型的舞台音箱，或者四只号筒式高音喇叭，发出的声音非常巨大震撼！适合单位广播系统与野外、广场、会议厅、舞台及舞厅等各种需要大功率音频播放的地方使用。
本机特点： 1、立体声双声道输出，最大功率达50W+50W(失真度小于10%)； 2、使用宽范围7-26V直流电源以适应各种应用场合； 3、内置MP3播放系统、FM调频立体声广播接收单元、蓝牙音乐接收模块。可以插入TF微型存储卡，播放卡内储存的数字声频、音乐文件；可以接收调频广播信号播出；也可以通过蓝牙与手机等具有蓝牙通信功能的声频设备连接后播放其它设备传输的音频信号。 4、内置高灵敏度音频前置放大，输入灵敏度为5mv，可适应动圈式话筒。无需通过外接话筒前置放大器就可以直接连接两路外接话筒直播声音。另外机器已内置话筒，当插入外接话筒后，机内话筒自动断开。 5、具有线路输入接口，输入灵敏度为150MV。可将电视机、调音台等音频设备信号引入后放大播出。 6、整机体积超小、超薄，只有12.8*7.4*0.9厘米体积，尤其是厚度很薄，只有区区9毫米。 二、超薄扩音机的制作 1、音频功率放大部分 在制作时，要做到体积小，重量轻，超薄的效果，音频功率放大单元的选取是关键。一般来说，一部扩音机，体积和重量最大的部分就是功率放大单元，最大的热量耗散也是在功率放大部分。如果功率放大电路效率低，在输出较大的音频功率时，自身耗散功率也非常可观，在很小的体积、空间下根本行不通，因此音频功率放大器一定要选用体积小、效率高的器件和电路，这是制作微型大功率扩音机成败的关键。模拟线性功率放大器效率较低，体积重量也大。只有采用集成数字式D类放大器才有条件做到小体积、高效率。 在制作过程中，单元电路尽量利用适合的现有的模块加以改造利用，这样可以降低手工制作难度，简化制作流程。 经过多方对比和选择，功放板选取一种采用瑞士意法半导体公司TDA7492芯片的板子，该芯片是D类立体声放大电路，芯片体积小，效率高，比传统的A/B类电路尺寸更小，音频功率更大。输出功率最大可达每声道50W。具有极高的能效，需要的外部元器件较少。TDA7492的失真度（THD+N）低于0.01%。 之所以选用这块模块，除过因为该板使用的TDA7492芯片高效率、高性能、大功率能达到预想值外，很重要的一点是，这块板子面积较小，大部分元器件是贴片安装，具有很大 的减低厚度改造潜力。

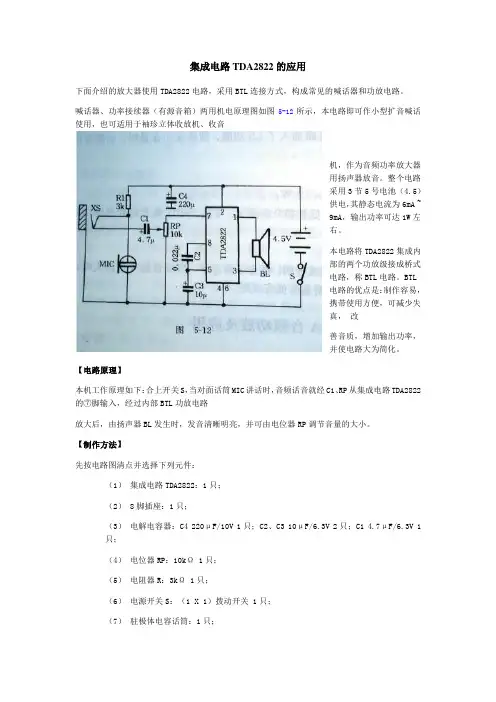

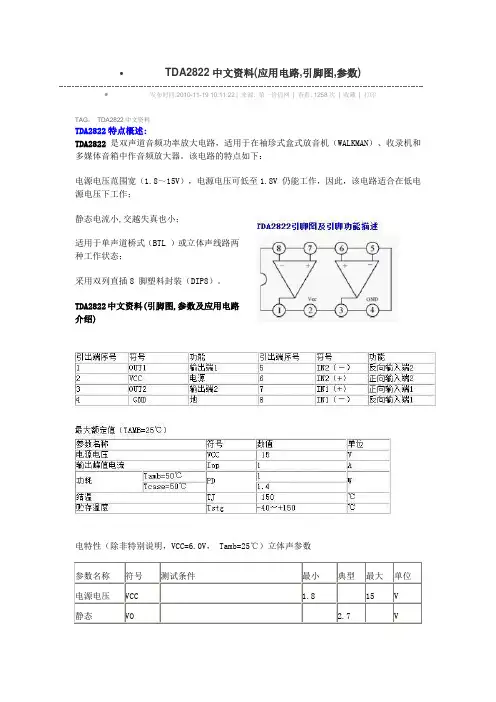

TDA2822详解，（后附电路图） 一般的集成功放电路外围元件较多且需要较大的散热器。本文介绍的功放电路简单，自制方便。TDA2822集成功放电路常用在随身听、便携式的DVD等音频放音用；功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点，是业余制作小功放的较佳选择。 制造商: STMicroelectronics TDA2822 产品种类: 音频功率放大器(Audio Power Amplifier) 产品类型: Class-AB(AB类音频功率放大器) 输出功率: 1.7W 输出类型: 1-Channel Mono or 2-Channel Stereo(桥接单声道或立体声双声道) 可用增益调整: 39 dB 总谐波失真+噪声(THD+N): 0.2 % @ 8 Ohm(Ω) @ 500 mW 电源电压(最大值): 15 V 电源电压(最小值): 1.8 V 电源类型: Single(单电源) 电源电流: 12 mA 最大功率耗散: 4000 mW 最小工作温度: - 40°C 最大工作温度: 85°C 封装/箱体: PDIP-16 封装: Tube 音频负载电阻: 8 Ohm(Ω)

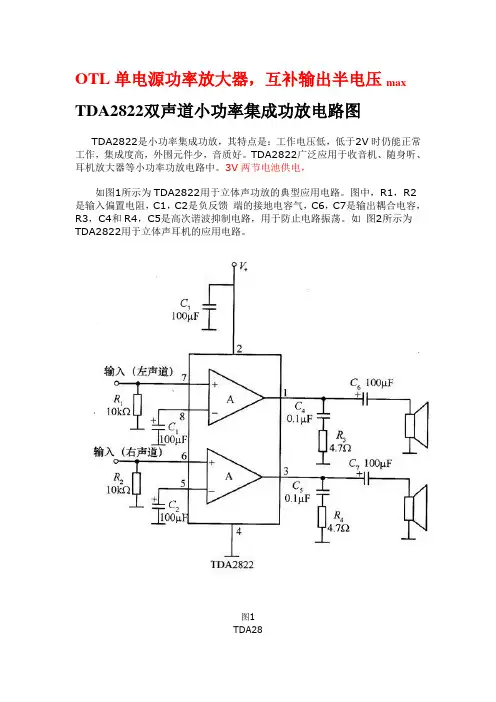

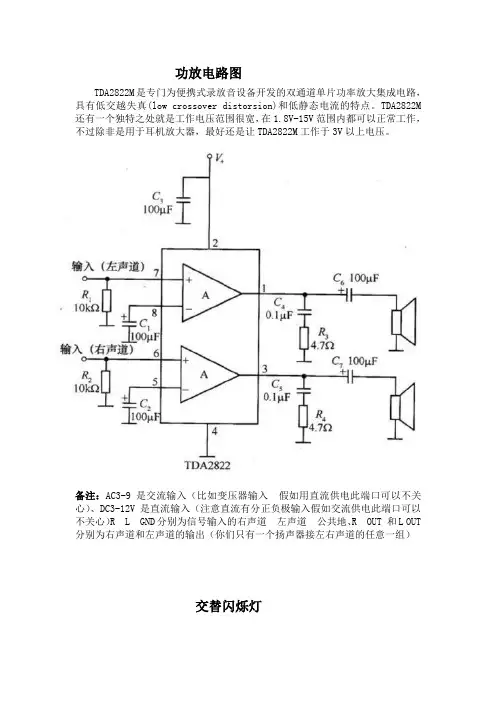

输入偏流（最大值）: 0.1 μA (Type,典型值) @ 6V 输入信号类型: Single 输出信号类型: Differential or Single 集成电路TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替， TDA2822 TDA2822的封装与TDA2822M相同，它们区别在于：TDA2822M从3V到15V 均可工作，而TDA2822的最高工作电压只有8V。使用TDA2822必须把电压降到8V以下。R1的数值要求不拘，一般选用10k的碳膜电阻。C1可选用0.1uF的涤纶电容，C2为100uF/16V的电解电容。 使用时应注意：由于本功放为直接耦合，所以输入信号不能带直流成分。如果输入信号有直流成分则必须在输入端串接一只4.7-10uF左右的电容隔开，否则将有很大的直流电流流过扬声器，使之发热烧毁。在实践中，若对图5-107再进行适当的改制则效果更为理想。 TDA2822双声道小功率集成功放电路图 TDA2822是小功率集成功放，其特点是：工作电压低，低于1.8V时仍能正常工作，集成度高，外围元件少，音质好。TDA2822广泛应用于收音机、随身听、耳机放大器等小功率功放电路中。 如图1所示为TDA2822用于立体声功放的典型应用电路。图中，R1，R2是输入偏置电阻，C1，C2是负反馈端的接地电容气，C6，C7是输出耦合电容，R3，C4和R4，C5是高次谐波抑制电路，用于防止电路振荡。如图2所示为TDA2822用于立体声耳机的应用电路。
功放集成电路TDA2030详解 音频功放电路TDA2030，采用5 脚单列直插式塑料封装结构，如图所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、谐波失真和交越失真小等特点。并设有短路和过热保护电路等，多用于高级收录机及高传真立体声扩音装置。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同,可以互换。 电路特点： [1].外接元件非常少。 [2].输出功率大，Po=18W(RL=4Ω)。 [3].采用超小型封装（TO-220）,可提 高组装密度。 [4].开机冲击极小。 [5].内含各种保护电路，因此工作安全可靠。 主要保护电路有：短路、过热、地线偶然开路、电源极性反接（Vsmax=12V）、负载泄放电压反冲等。 极限参数：如表1所示。 表1 TDA2003极限参数（TA=25 ℃） 封装形式：TDA2030为5脚单列直插式，如上图1所示 电气参数：如表2所示
表2：TDA2030电气参数（Vcc=±14V，TA=25℃)
典型应用电路： 各元器件的作用：
注意事项： TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。 热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。 与普通电路相比较，散热片可以有更小的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。 印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。 装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。 虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。即原输出功率为20 W的运放，现输出功率约为50 W。但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。表面看来它也满足BTL电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。事实上，原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时，极大衰减了输入信号，再从680Ω与地之间加到U2的反相端，信号几乎为零。用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路，与喇叭一端接地相同。 TDA2030A的BTL大功率功放电路原理图 发布: | 作者:－－ | 来源: －－ | 查看:219次 | 用户关注： 采用4个TDA2030A或LM1875组成双通道的BTL电路。电阻为金属膜电阻，两个大滤波电容为6700U/25V（实测耐压可达40v左右）的红宝石或黑金刚（这两个品牌质量好一点）电解电容，其它电容采用CBB无极性电容。TDA2030A是目前性价比最高的功放集成块之一，内部有完善的过载及过热保护，是入门级功放制作的绝佳选择。TDA2030A的工作电压范围较广，从±6~±22V都可以正常工作。

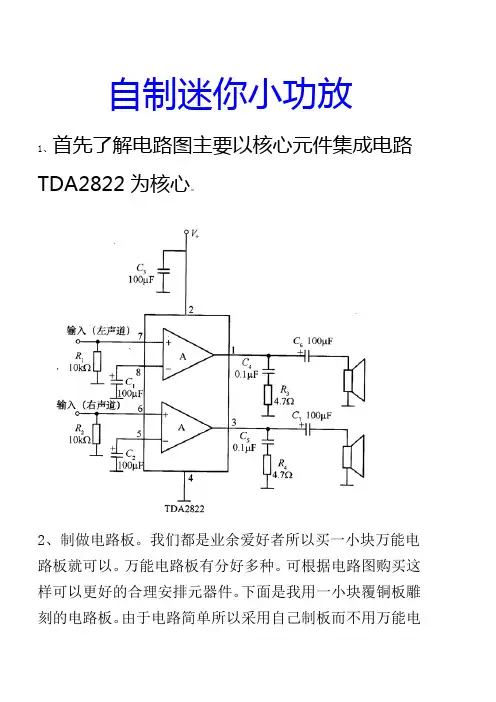

TDA2822M功率放大器 概述 功率放大器是电子系统中不可缺少的设备之一，也是模拟电路理论知识的基本内容之一。完成一个功率放大器的设计，并进行安装调试，既可以达到对模拟电路理论知识的较全面的运用，也能掌握模拟电路的实际安装调试技术，具有很好的实用价值。 一特点 a)工作电压为9V b)电路结构简单，使用方便。 c)一个TDA2822M功率放大集成。 二功能 接通9V直流偏置工作电压，再输入交流信号，喇叭就能发出声音（接上9V直流偏置电源后，用手触摸信号输入端，便能听到喇叭发出吱吱的声音。） 三目的 a) 设计一个具有一定实用意义的电子产品（模拟电子），我设计的是TDA2822M功率放大器。 b) 熟悉常用的电子芯片的功能，和动手操作能力以及应用
和各种分立电子元器件的识别和使用。 c) 将所学的知识实践中应用，从而对所学的知识加以更深层的理解 四使用的相应的元器件和工具 a) 元器件和材料 10千欧姆的电阻1个，100千欧的电位器1个，10微法电解电容1个，0.01微法瓷片电容2个，4.7微法电解电容，9V直流电源，试验用印刷电路板1块，TDA2822M,功率放大集成芯片，导线若干。 b) 工具 25W外热试电烙铁以及相应的焊锡，松香，剪刀，镊子，焊锡吸枪等。 五原理和电路图
如上图所示电路，在实践中，若对图5-107再进行适当的改制则效果更为理想。改进后的电路如图5-109所示。功放电路图如下图5-107,5-109所示,TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822的封装与TDA2822M相同，它们区别在于:TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。使用TDA2822必须把电压降到8V以下。R1的数值要求不拘，一般选用10k的碳膜电阻。C1可选用0.1uF的涤纶电容，C2为100uF/160V的电解电容。焊好后检查无误，然后先不接扬声器，
TDA7294/TDA7293电流/电压动态负反馈功放电路 （最新更新于2004/10/13） TDA7294是ST意法公司一款新型DMOS大功率音频功放集成电路，它具有较宽范围的工作电压，（VCC+VEE）=80V；较高的输出功率（高达100W的音乐输出功率），并且具有静音待机功能，很小的噪声和失真以及过热、短路保护功能，有关电气参数如下： 电压范围：|VCC|+|VEE|=20V-80V 静态电流：30MA 输出功率：|VCC|=|VEE|=35V ，RL=8欧时为70W 总谐波失真（THD）：0.01%(典型值) 转换速率(SR): 10V/us 开环增益:80dB 典型推荐应用电路如下： PCB图如下
BTL接法如下
TDA7294的封装参数如下图 以下是笔者参照有关推荐电路设计的TDA7294X2 前后级电路图，以及用PROTEL99设计的PCB电路板图。
上图为前级放大部分，为了获得较好的效果，电源用运放和外围元件构成松下伺服电源，以拓宽电源的响应速度，该电路只有在输出电压和输入电压差值大于5V的情况下才能发挥作用，由于采用前后级共用一组电源，后级功放电源的电压较高，本机用正负32V 供电 ，用Rx ,RY作限流后完全能达到上述条件。线性放大部分采用发烧级运算放大集成电路AD827，或更好的AD812等，或者用大S的NE5532，设置放大倍数为10，其中R4为阻抗匹配电阻，同时能有效的减少干挠，反馈回路中省去电容，以拓宽频率范围，对电路的稳定没有影响，下图是后级功放部分，采用典型的推荐电路，只不过为了后级扬声器的保护功能，还有应用直流伺服电路，以减少相位失真和拓宽频率响应范围，最大限度的发挥该IC的优良性能。其中IC的9，10脚外围元件构成静噪和防电流冲击保护电路。扬声器保护电路有很多种，下面的电路简单而且比较稳定可靠，也可用其它电路，该电路中的继电器的选取很重要，本电路选用日本的OMRON透明银触点继电器。至于音量电位器，一般的国产电位器在用不到一年的时间，大都会出现接触不良的毛病，在使用时出现令人心烦的噪声，这是发烧友很难接受的，这里选取MALAYSIA进口的ALPS 八脚步进电位器，从而克服了以上的毛病。
TDA2030A功放教程 一：制作要求 运用TDA2030A与简单外围电路制作一个音频功放电路，把来自信号源的微弱电信号进行放大，以此驱动扬声器发出声音。 二：制作目的 1、让会员们接触TDA2030A这款芯片，熟悉并掌握TDA2030A的工作原理，及其简单应用。 2、让会员们学会分析电路并且能读懂电路，培养会员们的识图能力。 3、通过这次制作活动，还可以让会员们与之前的语音录放仪结合起来，进一步让他们进行扩展。 让会员们学会合作，提高我们协会整体团结、合作的工作能力，培养协会的团结精神。 三：制作方案 【1】总电路图
本电路可以将是利用运放TDA2030A 制作的功率放大器。电源电压为±12V 至±22V 。输出的最大功率为18W 。 该电路为深度负反馈电路，输出电压的放大倍数约为Av=R1/R2=32.3(具体放大倍数请参考模电书籍负反馈部分)。其中R4选用大功率水泥电阻，因为空载时流过R4的电流会过大。D1与D2为二极管，有黑线或者银色线的一端为负极。没有标有正负号的电容为无极电容，不需要区别正负极。标有正负极的电容要区分正负。电容接错会爆炸。 【2】电路元器件 2.1 TDA2030A 芯片 本次制作的功放是基于集成运放芯片TDA2030A 芯 片，该芯片有5个引脚，分别是：1、正相输入端 2、 反相输入端 3、电源负极 4、输出端 5、电源正极。 信号从正相输入端输入时，输出端的放大信号与正相 输入端的相位相同；信号从反相输入端输入时，输出 端的放大信号与反相输入端的相位相反。5脚和3脚分 别与电源正负极相连，为运放提供能量。 2.2 单联电位器 电位器是具有三个引出端、阻值可按某种变化 规律调节的电阻元件。电位器通常由电阻体和可移 动的电刷组成。当电刷沿电阻体移动时，在输出端 即获得与位移量成一定关系的电阻值或电压。电位 器既可作三端元件使用也可作二端元件使用。后者 可视作一可变电阻器。而双联电位器简单来说就是 有两个三脚电位器构成。 2.3 立体声插座和插头 这是我们在电子市场上买到的3.5mm 立体声耳机插座。它 的机械尺寸如下： 从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应 尺寸图。 TDA2030A 实物图 单联电位器 立体声插座
TDA2030A功放电路图,引脚图,电路图 发布时间:2011-5-5 9:49:33 | 来源: 第一价值网| 查看: 1551次| 收藏| 打印 TAG：TDA2030A功放电路图TDA2030A引脚图TDA2030A电路图 一、用TDA2030A做成的OTL形式的功放 OTL功放的形式:采用单电源，有输出耦合电容。如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。 二、用TDA2030A做成的OCL形式功放 OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。 三、用TDA2030A做成的BTL形式功放 BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。事实上是由两个运放完成了一路信号放大，实际测得
输出电平高出用一个集成电路的1.5倍。即原输出功率为20 W的运放，现输出功率约为50 W。但由于BTL 电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。表面看来它也满足BTL电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。事实上，原来由于信号通过U2的④脚与②脚相连的R4 (22 kΩ)电阻时，极大衰减了输入信号，再从680Ω与地之间加到U2的反相端，信号几乎为零。用一个U1也能发出声响的原因是:U2在电源电压作用下对信号形成一个接地通路，与喇叭一端接地相同。 TDA2030单电源接法电路图 TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块。它接法简单，价格实惠。额定功率为14W。电源电压为±6～±18V。输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。具有优良的短路和过热保护电路。其接法分单电源和双电源两种：单电源接法
几款功放芯片与效果器芯片简介 TDA1521/TDA1514A TDA1521/TDA1514A是荷兰飞利浦公司专门为数字音响在播放时的低失真度及高稳度而设计推出的两款芯片。所以用来接驳CD机直接输出的音质特别好。其中的参数为：TDA1521在电压为±16V、阻抗为8Ω时，输出功率为2×15W，此时的失真仅为0.5％。TDA1514A的工作电压为±9V~±30V,在电压为±25V、RL=8Ω时，输出功率达到50 W，总谐波失真为0.08％。输入阻抗20KΩ, 输入灵敏度600mV,信嘈比达到85dB。其电路设有等待、静嘈状态，具有过热保护，低失调电压高纹波抑制，而且热阻极低，具有极佳的高频解析力和低频力度。其音色通透纯正，低音力度丰满厚实，高音清亮明快，很有电子管的韵味。以上两款功放的外围零件都比较少，是"傻瓜"型的功放芯片，非常适合初级发烧友组装，只要按照电路图，不需调试就可获得很好的效果。由于该芯片的输入电平比较低，我们在制作是不需前置放大器，只要直接接到我们的电脑声卡、光驱、随身听上即可。著名的电脑多媒体音箱漫步者也是采用这两种芯片。 LM3886 LM38863TF是美国NS公司（美国国家半导体公司）于90年代初推出的一款大功率音频功放芯片。该芯片的主要参数：工作电压为±9V~±40V(推荐±25V~±35V )RL=8Ω时的连续输出功率达到68W（峰值135 W）。如果接成BLT时的输出功率可以达到100W，而它的失真小于0.03％，其内部设计有非常完善的过耗保护电路。本人也在使用使芯片，它的音色非常甜美，音质醇厚，颇有电子管的韵味，适合播放比较柔和的音乐。 NS公司还有LM1875、LM1876、LM4766等大家都熟悉的芯片，其中LM4766是最新的，为双声道设计，内含过压、欠压、过载、超温等保护电路。其输出功率不小于2×40W.低音深沉而有弹性，颇具胆机的风格。 TDA7294 TDA7294是欧洲著名的SGS-THOMSON意法微电子公司于90年代向中国大陆摧出的一款颇有新意的DMOS大功率的集成功放电路。它一扫以往线性集成功放和厚膜集成的生、冷、硬的音色，广泛应用于HI-FI领域：如家庭影院、有源音箱等。该芯片的设计以音色为重点，兼有双极信号处理电路和功率MOS的优点。具有耐高压、低噪音、低失真度、重放音色极具亲和力等特色；短路电流及过热保护功能使其性能更完善。TDA7294的主要参数：Vs(电源电压)=±10~±40V;Io(输出电流峰值)为10安培；Po（RMS连续输出功率）在 Vs=±35V、8Ω时为70W，Vs=±27V、4Ω时为70W；音乐功率（有效值）Vs=±38V、8Ω 时为100W,Vs=±29V、4Ω时为100W。总谐波失真极低，仅为0.005％。另外，SGS-THOMSON 意法微电子公司还有几种代表作的功放芯片，如：TDA7295 TDA7296 TDA7264、TDA2030A(我们常用的麦蓝低音炮就是采用此芯片)等。 LM4610N LM4610是美国国家半导体公司的高品质直流控制音响电路。它是一块利用直流电压控制音调、音量和声道平衡的立体声集成电路，并且具有3D音场处理、等响度补偿功能。该电路控制平滑流畅，音质自然流畅，高频清晰、解析力佳，其产生的3D环绕声场具有
基于TDA2030的音频功放设计 院（系）名称信息工程学院 专业班级09 普本电信一班学号 学生姓名 指导教师
2012年5月25日 基于TDA2030的音频功放设计报告 1整体设计思路 音频功率放大器主要由前置级、音调级、功率放大级3部分组成。前置级要求输入阻抗高、输出阻抗小、频带宽、噪声小;音调级对输入信号主要起到提升、衰减作用；功率放大级是音频功率放大器的主要部分，它决定输出功率的大小，要求输出功率高，输出功率大的特点。 将功率集成块按一定方式组合，构成音频功率放大集成电路，其频响宽、噪声低、失真小。运用已有的集成电路，可以大大简化了电路的制作过程。 TDA2030是飞利浦公司生产的，实物图如图1 2.集成音频功率放大器TDA2030 TDA2030简介：TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。 TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动的减流或截止，使自己得到保护。 TDA2030集成电路的第三个特点是外围电路简单，使用方便。在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑料大功率管，这就给使用带来不少方便。
初级音响爱好者制作功放必备知识 一、常见Hi-Fi集成功放 而今市面上常见的Hi-Fi集成功放，主要是以下三家公司的产品： 1．美国国家半导体公司（NSC），代表产品有LM1875、LM1876、LM3876、LM3886、LM4766等。 2．荷兰飞利浦公司（ＰＨＩＬＩＰS），代表产品是TDA15××系列，比较著名的是TDA1514及TDA1521。 3．意法微电子公司（SGS），比较著名的是TDA20××系列及ＤＭＯS管的TDA7294、TDA7295、TDA7296。 NSC公司与SGS公司的产品音色中性偏暖，飞利浦公司的产品则较为明亮。 二、功放输出功率的选取 爱好者可按通常使用功率的两倍来确定，不要盲目追求大功率。功率过大，不仅成本上升（变压器、散热器、滤波电容，甚至机壳都得加大），而且散热设计、抗干扰、布局等也变得困难。费的功夫多，却造成不必要的浪费。 集成功放的自带散热片有绝缘与非绝缘两类。绝缘类，比如LM系列后缀为ＴＦ的品种，采用整体塑封工艺，只需将集成块与散热器直接固定即可。金属散热片外露的大部分集成功放属非绝缘类，其散热片一般与负电源相通，使用中切勿将其与功放其他部分接触（尤其是机壳与地线），否则集成块会马上损坏。非绝缘类功放块由于热阻较低，输出功率要稍大。 三、功放电路形式的选择 厂家推荐的电路以电压反馈型居多，且给出的指标也是在此基础上测试出来的，既然推荐，该电路应该能比较好地发挥集成块的性能，实际上也是如此。电流反馈与直流伺服是对集成功放应用的有益尝试，但结果不应作过分夸大。用LM1875分别制作两种反馈形式的功放，主观听感并无多少差别。直流化是必要的，对于低失调电压的品种（如LM1875），可以直接取消反向输入端对地电容实现直流化。直流伺服电路使线路复杂化，没有必要采用。 直流电压不宜取得过高，否则不仅集成块发热严重，而且音质劣化，还可能引发过压保护电路的误动作。应优先使用厂家推荐电压，若没有，可用极限电压×85％得到直流电压，再以直流电压除以1.25得交流电压。 功放无需使用稳压电源，但电源的功率容量一定要足够。变压器的功率可取总输出功率的两倍，并作好屏蔽。整流管要选低内阻的，且在每个管子两端

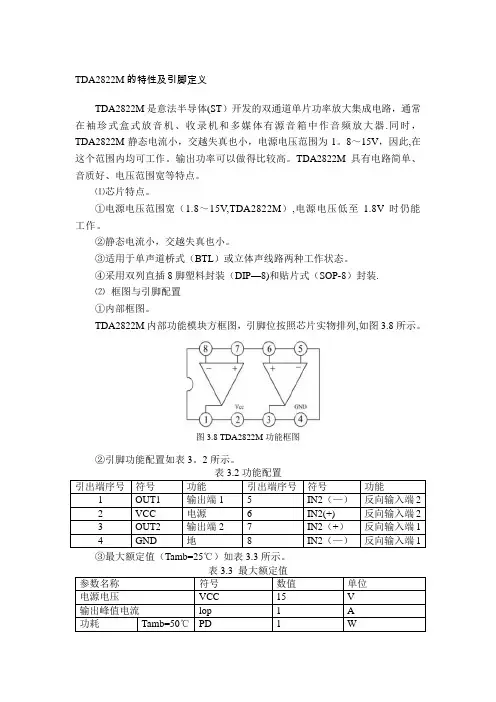

用TDA2822M制作MP3有源音箱 在音响电路图网上看到这篇文章觉得很好，摘录介绍给大家。 TDA2822M是意法半导体(ST)早期专门为便携式录放音设备开发的双通道单片功率放大集成电路，具有低交越失真(low crossover distorsion)和低静态电流的特点，适用于立体声(stereo)和桥式放大(BTL)方式。TDA2822M还有一个独特之处就是工作电压范围很宽，在1.8V-15V范围内都可以正常工作，不过除非是用于耳机放大器，最好还是让TDA2822M工作于3V以上电压。 TDA2822M是一片非常经典的优秀音频功率放大集成电路，20世纪90年代初曾经被国内外家电厂商广泛用于便携式收录机中，在一些功率稍大的，尤其是带有机身扬声器的随身听中也可以经常看到TDA2822M的身影。 TDA2822M的标称输出功率(1KHz,8Ω,9V,10%总失真)立体声方式时可以达到1W，桥接方式时可以达到2W 。 TDA2822M的其他技术指标如下： 最大峰值电流(Peak Output Current)：1A； 静态电流(Quiescent Drain Current)：≤9mA Vcc=3V)； 总谐波失真(1kHz，8Ω～32Ω，典型值)：0.2%； 闭环增益(典型值)：39dB； 声道不平衡度(立体声状态，最大值)：±1dB! 声道分离度(1kHz，立体声状态，典型值)：50dB； 输入阻抗(1kHz，最小值)：100kΩ；
负载范围：≥4Ω。 TDA2822M的某些技术指标拿今天的眼光来看似乎可能是落后了些，不过MP3功放的输出功率有限，扬声器一般是1英寸～2英寸全频带纸盆的，而且TDA2822M的听感纯厚耐听，用于MP3功放绰绰有余。如果买拆机品，不到1元钱就可以买到，不过一定要买TDA开头的，最好是意法半导体原装的，不要买D开头的，也不要买TDA2822(即结尾没有“M”的)。前者音质不好，后者供电电压范围窄，有DIP16封装的，比较少见，音质未见评论。 实际制作中多采用桥接方式，可以省去两个容易影响音质的输出电容，图1是一个声道的电路图，实际制作中需要两套这样的电路。TDA2822M可以采用直耦方式工作，前提是输入信号不能带直流成分。一般的前级输出如果带有直流成分，本身已经有了隔直输出电容，MP3一般是浮地输出，输出信号中不含直流成分，所以本功放采用直耦方式，连输入电容也弃之不用，最大限度地减少影响音质的因素。
一、功放电路图 4558D是一片常见的运算放大电路，为8脚双列直插式封装，常用于普及型台式CD、vCD中的话筒放大电路以及DAC(数／模转换)之后的运算放大输出级。 在该前置级运算放大电路中(图2)，4558D接成了双电源工作电路，其中⑧脚接副电源的正电压vcc’，④脚接副电源端的负端vss’，为该片电路提供工作电源。左、右声道信号由接口J输入，先分别经过R43、R42后至音量电位器w，同轴调节后的信号分别由c28、c29耦合至前置级运放Ic4的5、3脚，经内部电路放大处理后由⑥⑦与①②脚输出。使用该片运放Ic不仅是为微弱的输入信号提供放大．主要还是起平衡调节的作用。因为多媒体音箱不仅仅只是为接驳电脑使用，同样地可以接驳其他的影音器材。如我们平常使用的磁带、CD 随声听等，而该类器材一般又只能接驳在耳机输出端口。我们知道，该端口是功率放大后的输出端口，若此时直接接入功放级的话，会产生严重的失真。于是该音箱中使用了运放Ic，先由R43、R42对输入信号进行取样，由音量电位器(w)控制好音量后，再分别由C28、C29耦合到Ic4的⑤③脚对取样过来的信号进行放大处理。 由⑥⑦与①②脚输出前置放大级放大后的左、右声道信号，经R、C网络后输入到功率放大级IC2、ICl的①脚，进行功率放大。其中c39、c40与w’相连电路为高音调节电路，其实该电路并非能将高音频域进行提升，而是根据电容通高频的原理，将高频声音信号提取到可变电阻w’，此时调节w’，等于将高频成分不同程度的对地短路，从而模拟高音调节功能。另外，前置放大级输出端⑥⑦与①②脚分别接R41、R40(该两电阻参数一致)合成L、R 信号后至重低音(Bass)调节电位器，经调节大小后输入至Ic5的⑤脚(见图3)。Ic5同样由双电源供电，即⑧脚接Vcc’、④脚接vss’。与Ic4不同的是，Ic5相当于BTL形式的接法，将低音成分更大程度的放大后输入到“低音炮”功放级IC3的①脚，并且耦合到Ic3①脚时采用了大容量的电解电容，而不像左、右声道Ic2、Icl的①脚输入端的无极性小容量电容，进一步地保证了低频信号的“畅通无阻”。 TDA2030A是一片常见的单声道高保真功率放大集成电路，除了在音质方面具有很好的表现之外，其外围电路比较简单，可以说是傻瓜型了。在该电路中，ICl～IC3均接成了OCL的形式，对应各引脚功能如下：①放大输入端、②反馈端、③负电源vss输入、④放大后输出端、⑤正电源端Vcc输入。 至此．由三片相同的功率放大电路，分别对左、右、低旨炮各声道推动。还原出声音。 二、电源电路 如图1．市电经电源控制开关K连接到变压器的初级。变压器次级的中心抽头直接接公共地极，两边引脚经D1～D4桥式整流后，正极相对公共地为正电源端．负极相对地为负电源端。正电源端由C36滤波后输出Vcc，负电源由C37滤波后输出Vss。经实测，该主电源为直流±15V，为三片功放Ic(ICl～IC3)提供工作电源。 另外，主电源vcc端经R22限流、D5稳压、C33滤波后输出副电源端Vcc’，主电源端Vss经R23限流、D6稳压、C17滤波后输出副电源vss’，为运放IC4、IC5提供±5V 的工作电源。其中LED为工作状态指示灯。 三、检修实例 [例1]冷机工作正常，但若干秒后各声道均发出较大的“沙…”尖叫声，断电一段时间后又能正常工作，至若干秒后故障重现。 开箱检查。并没发现什么物理异常现象。考虑到三片放大IC或两片前置放大IC 同时出现热稳定性不良的可能性不大，看来故障主要还是在公共的电源部分，试着将D1～
