（2）HAAS加工中心操作步骤
[指导]FANUC系统加工中心面板各键使用方法FANUC系统加工中心面板各键使用方法 FANUC系统加工中心面板各键使用方法 FANUC 系统各键使用 1 ALTER 修改程序及代码 2 INSRT 插入程序 3 DELET 删除程序 4 EOB 完成一句 (END OF BLOCK) 5 CAN 取消(EDIT 或 MDI MODE 情况下使用) 6 INPUT 输入程序及代码 7 OUTPUT START 输出程序及指令 8 OFFSET 储存刀具长度、半径补当值 9 AUX GRAPH 显示图形 10 PRGRM 显示程序内容 11 ALARM 显示发生警报内容或代码 12 POS 显示坐标 13 DGONS PARAM 显示自我诊断及参数功能 14 RESET 返回停止 15 CURSOR 光标上下移动 16 PAGE 上下翻页 17 O 程序号码由 O0001~O9999 18 N 顺序号码由N0001~N9999 19 G 准备功能代码
20 X 坐标轴运动方向指令 21 Y 坐标轴运动方向指令 22 Z 坐标轴运动方向指令 23 H 长度补偿功能代码 24 F 进给(FEED)指令 25 R 圆弧半径指令 26 M 辅助功能指令 27 S 主轴指速指令 28 T 刀具号码 29 D 半径补偿功能代码 30 I . J .K 圆弧起点至圆弧中心距离(分别在X,Y,Z轴上) 31 P 子程序调用代码 32 PROGRAM PROTECT 程序记忆保护开关 33 MEMORY 自动执行程序 34 EDIT 编辑 35 MDI 手动编辑 36 SINGL BLOCK 单句执行 37 BLOCK DELET 指定不执行单句程序 (与 / 键共享) 38 OPT STOP 选择性停止 (与M01码共享) 39 DRY RUN 空运行 40 PRG TEST 不执行M.S.T.码指令 41 CYCLE START 循环动(执行程序) 42 CYCLE STOP 循环停止(暂停程序) 43 PRG STOP 程序停止(与M00共享)
一、操作面板 二、软件界面 键盘及功能键介绍 功能键说明： ?MONITOR –为坐标显示切换及加工程序呼叫 ?TOOL/PARAM –为刀补设置、刀库管理（刀具登录）及刀具寿命管理 ?EDIT/MDI –为MDI运行模式和程序编辑修改模式 ?DIAGN/IN-OUT –为故障报警、诊断监测等 ?FO –为波形显示和PLC梯形图显示等 三、机械操作面板 四、常用操作步骤 (一）回参考点操作 ?先检查一下各轴是否在参考点的内侧，如不在，则应手动移到参考点的内侧，以避 免回参考点时产生超程； ?选择“原点复归”操作模式，分别按-X 、+Y 、+Z 轴移动方向按键选择移动轴，此时按键上的指示灯将闪烁，按“回零启动”按键后，则Z 轴先回参考点，然 后X 、Y 再自动返回参考点。回到参考点后，相应按键上的指示灯将停止闪烁。 （二）步进、点动、手轮操作 选择“寸动进给”、“阶段进给”或“手轮进给”操作模式； 按操作面板上的“ +X ”、“ +Y ”或“ +Z ”键，则刀具相对工件向X 、Y 或Z 轴的正方向移动，按机床操作面板上的“－X ” “ -Y ”或“－Z ”键，则刀具相对工件向X 、Y 或Z 轴的负方向移动； (二)点动、步动、手轮操作 如欲使某坐标轴快速移动，只要在按住某轴的“＋”或“－”键的同时，按住中间的“快移”键即可。 “阶段进给” 时需通过“快进修调”旋钮选择进给倍率、“手轮进给” 时则在手轮上选择进给率。 在“手轮进给” 模式下，左右旋动手轮可实现当前选择轴的正、负方向的移动。 （三）MDI 操作 ?使用地址数字键盘，输入指令，例如：G91G28Z0 ；G28X0Y0 ；输入完一段或几段程序后，点“ INPUT/CALC ”键确认，然后点击机械操作面板上的“循环启动” 按钮，执行MDI 程序。 ?选择操作面板上的“手动资料”操作模式，再按数控操作面板上的“ EDIT/MDI ”功能键，机床进入MDI 模式，此时CRT 界面出现MDI 程序编辑窗口。 ?另外，在任一操作模式下，按“ MONITOR ”功能键，在“相对值”显示画页下，可输入M 、S 、T 指令，然后按“ INPUT ”键执行这些辅助功能指令。 ?例如：键入“ T2 ” →“ INPUT ”可选刀，接着键入“ M6 ” →“ INPUT ”可换刀。 ? （四）对刀及刀补设定 （1）工件零点设定 ?装夹好工件后，在主轴上装上电子寻边器，碰触左右两边后，X 轴移动到此两边坐标中值的位置，再碰触前后两边，Y 轴移到此两边坐标中值的位置处，然后按“ TOOL/PARAM ”→菜单软键→“工件”，显示G54/G55/…设置画页，在下方输入区左端输入#（54），移动光标到X下方，按“SHIFT”→“INPUT/CALC”提取当前
加工中心教案 一．主轴功能及主轴的正、反转 主轴功能又叫S功能，其代码由地址符S和其后的数字组成。用于指定主轴转速，单位为r/min，例如，S250表示主轴转速为250r/min. 主轴正、反转及停止指令M03、M04、M05 M03表示主轴正转（顺时针方向旋转）。所谓主轴正转，是从主轴往Z正方向看去，主轴处于顺时针方向旋转。 M04表示主轴反转（逆时针方向旋转）。所谓主轴反转，是从主轴往Z正方向看去，主轴处于逆时针方向旋转。 M05为主轴停转。它是在该程序段其他指令执行完以后才执行的。 如主轴以每分钟2500转的速度正转，其指令为：M03 S2500。 二．刀具功能及换刀 刀具功能又叫T功能，其代码由地址符T和其后的数字组成，用于数控系统进行选刀或换刀时指定刀具和刀具补偿号。例如T0102表示采用1号刀具和2号刀补。 如需换取01号刀，其指令为：M06 T01。 三．机床坐标系及工件坐标系 机床坐标系：用机床零点作为原点设置的坐标系称为机床坐标系。 机床上的一个用作为加工基准的特定点称为机床零点。机床制造厂对每台机床设置机床零点。机床坐标系一旦设定，就保持不变，直到电源关掉为止。 工件坐标系：加工工件时使用的坐标系称作工件坐标系。工件坐标系由CNC 预先设置。 一个加工程序可设置一个工件坐标系。工件坐标系可以通过移动原点来改变设置。 可以用下面三种方法设置工件坐标系： （1）用G92法 在程序中，在G92之后指定一个值来设定工件坐标系。 （2）自动设置 预先将参数NO。1201#0（SPR）设为1，当执行手动返回参考点后，就自动设定了工件坐标系。
（3）使用CRT/MDI面板输入 使用CRT/MDI面板输入可以设置6个工件坐标系。G54工件坐标系1、G55工件坐标系2、G56工件坐标系3、G57工件坐标系4、G58工件坐标系5、G59工件坐标系6。 工件坐标系选择G54～G59 说明： G54～G59是系统预定的6个工作坐标系（如图5.10.1），可根据需要任意选用。 这6个预定工件坐标系的原点在机床坐标系中的值（工件零点偏置值）可用MDI方式输入，系统自动记忆。 工件坐标系一旦，后续程序段中绝对值编程时的指令值均为相对此工件坐标系原点的值。 G54～G59为模态功能，可相互注销，G54为缺省值。
加工中心加工零件的基本操作过程 加工中心加工零件的基本操作过程 ” 主要讲解加工中心操作面板上各个按键的功用，使学生掌握加工中心的调整及加工前的准备工作以及程序输入及修改方法。最后以一个具体零件为例，讲解了加工中心加工零件的基本操作过程，使学生对加工中心的操作有一个清楚的认识。 一、加工要求 加工如下图所示零件。零件材料为L Y12 ，单件生产。零件毛坯已加工到尺寸。 选用设备：V-80 加工中心 二、准备工作 加工以前完成相关准备工作，包括工艺分析及工艺路线设计、刀具及夹具的选择、程序编制等。 三、操作步骤及内容 1、开机，各坐标轴手动回机床原点
2、刀具准备 根据加工要求选择Φ20 立铣刀、Φ5中心钻、Φ8麻花钻各一把，然后用弹簧夹头刀柄装夹Φ20立铣刀，刀具号设为T01，用钻夹头刀柄装夹Φ5中心钻、Φ8麻花钻，刀具号设为T02、T03，将对刀工具寻边器装在弹簧夹头刀柄上，刀具号设为T04 。 3 、将已装夹好刀具的刀柄采用手动方式放入刀库，即 1 ）输入“T01 M06”，执行 2 ）手动将T01 刀具装上主轴 3 ）按照以上步骤依次将T02 、T03 、T0 4 放入刀库 4、清洁工作台，安装夹具和工件 将平口虎钳清理干净装在干净的工作台上，通过百分表找正、找平虎钳，再将工件装正在虎钳上。 5、对刀，确定并输入工件坐标系参数 1 ）用寻边器对刀，确定X 、Y 向的零偏值，将X 、Y 向的零偏值 输入到工件坐标系G54 中，G54 中的Z 向零偏值输为0 ； 2 ）将Z 轴设定器安放在工件的上表面上，从刀库中调出1 号刀具装上主轴，用这把刀具确定工件坐标系Z 向零偏值，将Z 向零偏值输入到机床对应的长度补偿代码中，“+”、“-”号由程序中的G4 3 、G4 4 来确定，如程序中长度补偿指令为G43 ，则输入“-”的Z 向零偏值到机床对应的长度补偿代码中； 3 ）以同样的步骤将2 号、3 号刀具的Z 向零偏值输入到机床对应的长度补偿代码中。 6、输入加工程序 将计算机生成好的加工程序通过数据线传输到机床数控系统的内存中。 7、调试加工程序 采用将工件坐标系沿+Z 向平移即抬刀运行的方法进行调试。 1 ）调试主程序，检查3 把刀具是否按照工艺设计完成换刀动作； 2 ）分别调试与 3 把刀具对应的3 个子程序，检查刀具动作和加工路径是否正确。
教 案 校名：天津职业技术师范大学姓名：周斌
教案
<5>目测刀具正确降到指定位置，说明刀具补偿加的正确。 <6>刀具正转，此时将切削液打开。 <7>将单节取消，将快速倍增打到25%，并按下循环启动。（3）检查表面质量 程序运行结束后需要检查工件的表面质量以便确定进给速度、主轴转速设定合理。主要检查内容有：工件表面是否光泽、是否刮伤工件、是否有突起的棱。 （4）注意事项： <1>机床运行过程中关好机床门，养成良好习惯。 <2>穿工作服 <3>女生长发应盘起并佩戴帽子 2、粗铣48X48外轮廓 （1）换刀的正确步骤：左手把持住当前刀具的刀柄，右手按下主轴上的黄色按钮将12刀具拆下。左手握住8刀柄，将主轴上黄色按钮按下，待吸盘气体放净后将刀柄装上，刀柄上的凹槽要与主轴头上的突起对准，松开黄色按钮。 注意事项：吸盘松开时刀具会在重力作用下下垂，用力抓牢一面落下摔伤刀具。 （2）修改深度尺寸：第一刀走完之后，将语句Z-4改为Z-8 教学方法教 学 手 段 教学过程及主要内容 备注时间分配 总 结归纳讲 解 三、课堂小结与课上任务 1、课堂小结： （1）强调重点和难点 （2）强调注意事项和安全规程 2、课上任务 将50X50的硬铝坯料铣上表面并按照图纸粗加工外轮 廓，以小组为单位，每人加工一件。 2分钟 板书 第三节、铣平面与粗铣外轮廓一、新知识点
1、子程序的调用M98 Pxx Lxx 2、倒角指令，R xx 二、程序实例 1、铣平面 （1）程序语句： 主程序： O1; G90G54G0G43H1Z100.; X25.Y35.; Z5.; S1500M3; F200G1Z0.; M98P100L4; G0Z100.M05; M30; 子程序： O100; G91; Y-70.; X-8.; Y70.;
FANUC系统加工中心面板各键使用方法FANUC 系统各键使用 1 ALTER 修改程序及代码 2 INSRT 插入程序 3 DELET 删除程序 4 EOB 完成一句 (END OF BLOCK) 5 CAN 取消(EDIT 或 MDI MODE 情况下使用) 6 INPUT 输入程序及代码 7 OUTPUT START 输出程序及指令 8 OFFSET 储存刀具长度、半径补当值 9 AUX GRAPH 显示图形 10 PRGRM 显示程序内容 11 ALARM 显示发生警报内容或代码 12 POS 显示坐标 13 DGONS PARAM 显示自我诊断及参数功能 14 RESET 返回停止 15 CURSOR 光标上下移动 16 PAGE 上下翻页 17 O 程序号码由 O0001~O9999 18 N 顺序号码由N0001~N9999 19 G 准备功能代码 20 X 坐标轴运动方向指令 21 Y 坐标轴运动方向指令
22 Z 坐标轴运动方向指令 23 H 长度补偿功能代码 24 F 进给(FEED)指令 25 R 圆弧半径指令 26 M 辅助功能指令 27 S 主轴指速指令 28 T 刀具号码 29 D 半径补偿功能代码 30 I . J .K 圆弧起点至圆弧中心距离(分别在X,Y,Z轴上) 31 P 子程序调用代码 32 PROGRAM PROTECT 程序记忆保护开关 33 MEMORY 自动执行程序 34 EDIT 编辑 35 MDI 手动编辑 36 SINGL BLOCK 单句执行 37 BLOCK DELET 指定不执行单句程序 (与 / 键共享) 38 OPT STOP 选择性停止 (与M01码共享) 39 DRY RUN 空运行 40 PRG TEST 不执行码指令 41 CYCLE START 循环动(执行程序) 42 CYCLE STOP 循环停止(暂停程序) 43 PRG STOP 程序停止(与M00共享) 44 HOME 返回各轴机械原& #59843; 45 JOG 手动进给(行位或切削)
数控加工中心机床的基本操作【全面介绍】 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 线切割操作程序： （1）打开机床总电源，控制器开关，24V步进驱动电源开关及高脉冲电源 CNC代表计算机数字控制，它指的是使用电脑控制的机床坐标轴的运动。这可能是铣床，路由器，数控车床，雕刻机或路由器。 数控机床有其自己的控制器，驱动电机和主轴。数控机床的过程，使每一项工作或多或少保持不变，无论何种行业，是一个火花电极，冲压模具。 过程可以归纳为三个简单的步骤： 1、获取CAD数据 在大多数情况下，在任何CAD软件，如AutoCAD，CorelDraw中创建一个2D绘图作为一个CAD源。有时，创建3D 模型软件如Pro-工程师，想法是用作源。 2、生成刀具路径 CAD图像的CAM软件，并使用合适的工具，所需的刀具路径。使用正确的工具和正确的进给率，以获得良好的输出，这是非常重要的。重要的是要考虑到正在使用的是什么材料，什么是它的硬度，然后决定合适的工具。 3、发送刀具路径
比较简单，只要将文件发送到打印机。唯一的区别是，CIMCO一样被用来将文件发送到机器的接口软件。 数控机床基本操作 1、开机 开机的步骤如下： 1）启动气泵（利用气压紧固刀具的数控机床）； 2）等气压到达规定值后，打开机床总电源； 3）按下系统面板上POWER按钮，将进入系统启动状态； 4）系统启动完成后，观察显示器上是否有报警，如有报警，按下MESSAGE按钮进入此页面看报警信息，并解除报警，方可对机床进行下一步操作。比如显示的报警为Emergency stop，顺时针旋转急停按钮，即可解除报警。机床开机出现的报警不仅仅有急停，有时还会出现冷却液液面低报警，润滑油液面低报警等等，需要采取相应的措施解除报警。 2、返回参考点 这是开机后，为了使数控机床找到机床坐标的基准所进行必须操作。其操作步骤如下： 1）按POS按钮，选择综合，观察机械坐标值，看机械坐标值是否在小于-100，如果不是，需要选择JOG手动移动坐标轴，使其数值达到要求，方可进行下一步操作；如果符合要求则直接进行下一步操作即可； 2）选择REF档位，按下+X、+Y、+Z，然后按HOMESTART即进行回零启动，回到零点后，在LED显示界面，显示零点灯亮，即完成回零动作；
教学实施过程： 一、组织教学：10分 安全文明生产 学习实习场地纪律 学习本次实习考核办法（平时表现+平时成绩考核） 介绍项目组织实施思路，讲解过程； 二、知识准备10 知识1、数控铣床基础知识 1、机床坐标系：机床自带，确定数控机床的无能无力位移与方向，一般由开 机后“回零”操作来激活。坐标原点叫机床原点。 工件坐标系：由编程人员设定在编程和加工时使用的坐标系。坐标原点叫工件原点。 2、对刀：找出工件原点在机床坐标系中的机床坐标。 知识2、指令介绍 1、G54 G55 G56 G57 G58 G59：设定工件坐标系（用来存放对刀找出来的机 床坐标值） 2、G90: 绝对坐标编程 G91：相对坐标编程 3、M03：主轴正转；M04：主轴反转；M05：主轴停止；S 主轴功能，指 定转速（r/min） 4、M02：程序结束；M30：程序结束并返回程序头 5、G00：定位（快速移动）；G01：直线插补；F进给功能，指定进给量（mm/min） 知识3、仿真系统操作
启动、切削准备、对刀、程序录入、仿真。 三、任务实施20 （一）任务一平面铣削 1、任务描述 将直径65mm长度30MM的零件端面铣平，零件图如下左图。 2、分析与解决问题： （1）工艺分析 此零件为一圆钢，采用卡盘装夹，先将卡盘固定在工作台，再装夹工件。采用直径12MM的立铣刀。用水平往复轨迹铣削，如上图右图。 （2）程序
O0001; (程序名，发那克系统程序名以字母O开头后跟四位数字，分号分行) G54 G90 M3 S800; (指定坐标系、绝对坐标编程、开主轴，转速为800mm/min) G00 X38.5 Y27.5; （快速定位至下刀点） Z100.; （参考高度） Z5.; （进给下刀位置） G01 Z-1. F100; （直线插补下刀） X-38.5; Y17.5; X38.5; G91 Y-10.; （相对坐标编程） X-77.; Y-10.; X77.; Y-10.; X-77.; Y-10.; X77.; Y-10.; G90 X-38.5; （绝对坐标编程） G00 Z100.; （快速抬刀） M05; （主轴停止） M30; （程序结束）
数控机床的英文操作面板 1.EMERGENCY STOP 紧急制动 2.MODE SELECT 模式选择 3.EDIT 编辑 4.MEMORY 存储 5.MDI 人工数据输入 6.HANDLE 手动 7.JOG 点动 8.CYCLE START 循环启动 9.FEED HOLD 进给锁定 10.SINGLE BLOCK 单程序段 11.DRY RUN 空运行 12.REFERENCE RETURN 零点返回 13.FEED RATE OVERRIDE 进给倍率 14.RAPID TRAVERSE OVERRIDE 快速进给倍率 15.MACHINE LOCK 机床面板 16.CONTROL PANEL 控制面板 17.POWER ON AND POWER OFF 电源开和关 18.RESET 复位 19.CRT CHARACTER DISPLAY 显示 数控技术常用术语中英文大全 1.计算机数值控制：Computerized Numerical Control, CNC 2.轴：（Axis） 3.机床坐标系：Machine Coordinate System 4.机床坐标原点：Machine Coordinate Origin 5.工件坐标系：Work-piece Coordinate System 6.工件坐标原点：Work-piece Coordinate Origin 7.机床零点：Machine Zero 8.参考位置：Reference Position 9.绝对尺寸（Absolute Dimension）/绝对坐标值（Incremental Coordinates）

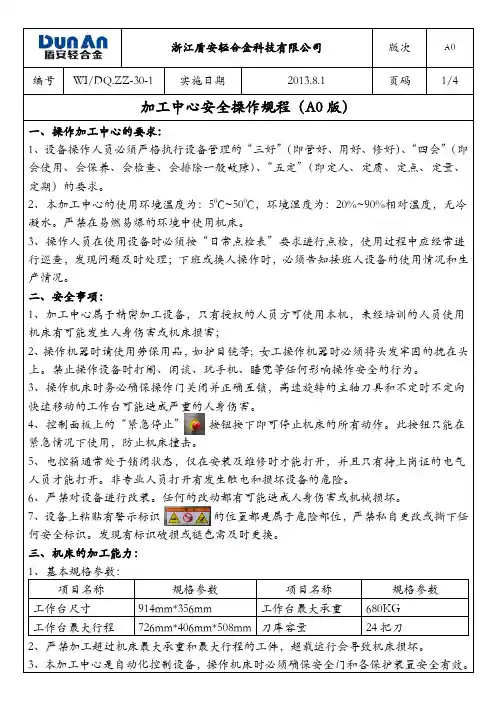

加工中心安全操作规程 一、每次开机后，必须首先进行回机床参考点的操作。 二、运行程序前要先对刀，确定工件坐标系原点。对刀后立即修改机床零点偏置参数，以防程序不正确运行。 三、在手动方式下操作机床，要防止主轴和刀具与机床或夹具相撞。操作机床面板时，只允许单人操作，其他人不得触摸按键。 四、运行程序自动加工前，必须进行机床空运行。空运行时必须将Z向提高一个安全高度。 五、自动加工中出现紧急情况时，立即按下复位或急停按钮。当显示屏出现报警号，要先查明报警原因，采取相应措施，取消报警后，再进行操作。 六、拆卸刀具时，要先观察压力表，待气压达到0.5MPa后，再执行松刀指令。若刀柄暂时未达到松刀状态，手持刀柄等待数秒。 七、机床运行过程中，操作人员不能离开。未经培训人员不得进行机床操作。未经管理人员许可不准操作机床。 八、必须严格遵守《机械加工人员安全规程》。 加工中心操作规程 一、安全操作基本注意事项 1 、进入车间实习时，要穿好工作服，大袖口要扎紧，衬衫要系入
裤内。女同事要戴安全帽，并将发辫纳入帽内。不得穿凉鞋、拖鞋、高跟鞋、背心、裙子和戴围巾进入车间。注意：不允许戴手套操作机床; 2 、注意不要移动或损坏安装在机床上的警告标牌; 3 、注意不要在机床周围放置障碍物，工作空间应足够大; 4 、某一项工作如需要两人或多人共同完成时，应注意相互间的协调一致; 5 、不允许采用压缩空气清洗机床、电气柜及 NC 单元; 6 、应在指定的机床和计算机上进行实习。未经允许，其它机床设备、工具或电器开关等均不得乱动。 二、工作前的准备 1 、操作前必须熟悉加工中心的一般性能、结构、传动原理及控制程序，掌握各操作按钮、指示灯的功能及操作程序。在弄懂整个操作过程前，不要进行机床的操作和调节。 2 、开动机床前，要检查机床电气控制系统是否正常，润滑系统是否畅通、油质是否良好，并按规定要求加足润滑油，各操作手柄是否正确，工件、夹具及刀具是否已夹持牢固，检查冷却液是否充足，然后开慢车空转 3 ～ 5 分钟，检查各传动部件是否正常，确认无故障后，才可正常使用。
funuc加工中心实训教案
学期授课计划 教 学目的要求 了解数控加工技术的发展应用及在生产加工中的定位、方向。 掌握加工中心基本操作技能，会独立操作机床、编写工艺，并根据图纸要求，加工合格产品 培养职业习惯和职业素养，了解企业管理与生产实际。 教学中心内容及重点 难点 车间机加工生产工艺流程（重点） 加工工艺选择制订（难点） 加工中心操作技能与生产应用（重点） 手工编程（重点） 软件绘图设计与自动编程应用（难点） 综合教学方法手段的运用 讲解 示范 练习 生产结合 大型作业或课程设计 安排 技能考核 实训报告
周次教学内容（章、节或单元）课时（节）作业布置第四周岗前培训与安全教育、机床操作与控制面板30 第五周车间零件图识图、绘图、生产工艺学习30 第六周坐标系知识、手轮手动操作和刀具装夹30 第八周对刀练习、夹具应用与加工实践30 第九周Funuc编程代码学习、手工编程练习30 第十周手工编程学习与程序编辑、模拟应用30 第十一周生产工艺学习，工艺卡制订与加工实践30 第十二周软件学习、自动编程与仿真加工30 第十三周综合操作训练与车间产品加工30 第十四周复习考核、产品加工、实训总结30
课题一：岗前安全培训、机床熟悉及控制面板操作 实训时间：第四周（2017年3月20日-2017年3月24日） 实训目的： 知识目标：了解企业生产管理制度，安全文明生产，机床安全操作规程，数控加工作用现状和发展趋势。 能力目标：熟悉机床工作原理，开关机流程，维护保养内容；掌握基本的机床控制和操作方法。 情感目标：养成良好的工作习惯和职业道德，加深学生安全文明生产素养，提升安全意识，为本工种深层次实训教学奠定基础。 重点与难点： 操作安全及实训纪律要求（重点） 开关机流程及机床回参考点（重点） 控制面板各按键作用及系统参数设置（难点） 教学方法：讲解、示范、练习、启发 课时安排：（30课时） 讲课（6课时）示范（4课时）练习（10课时）生产（10课时） 注意事项： 1、是否回参考点（各坐标轴未回参考点禁止加工）。 2、各坐标轴是否超程撞刀。 3、学生练习过程是否严格遵守安全操作规程及文明生产 实训过程： 实训准备 设备（材料）准备学生考勤5分钟安全教育 虎钳、垫铁、扳手、 键槽铣刀、卡尺等 小组全勤 检查实训服装穿戴，安全操作 规程及注意事项提醒
学科加工 中心 课题FANUC操作系统面板介绍课次 授课时间2016年5月19课的类型新授课授课方法讲授法、启发、指导授课时数 教具机床操作面板授课班级 教学目标知识目标：1.掌握机床面板操作 2.了解机床基本代码 能力目标：独立操作机床面板 情感目标：通过课堂学习和练习， 使学生加强理论与实践的结合，达 到学以致用 审 批 意 见 教学重点机床面板常用按钮的意义 教学难点使学生记住面板按钮的使用方法 教学设计附记 一、创设情境——导入任务 二、指导教学——学习新知 三、任务实施——激发记忆 四、课堂练习——引导研究 五、任务小结——拓展升华
教学内容教师活动学生活动【组织教学】 调节课堂气氛调动学生积极性 【导入任务】 如何正确使用机床操作面板? 任务1：掌握机床面板操作 复位键：按下这个键可以使CNC复位或者取消报 警等。 帮助键：当对MDI键的操作不明白时，按下这 个键可以获得帮助（帮助功能）。 软键：根据不同的画面，软键有不同的功能。软 键的功能显示在屏幕的底端。 地址和数字键：按下这些键可以输入字母，数字 或者其它字符。 切换键：在该键盘上，有些键具有两个功能。按
下
昆山莹帆精密五金有限公司 CNC加工机床安全操作规程 一、操作要求： 1、操作者必须熟悉机床的结构，性能及传动系统，润滑部位，电气等方面的基本知识和使用维护方法； 2、操作者必须是熟练操作工或经过培训、考核合格后方可进行操作设备，其他人员不得随便操作设备。 二、工作前要做到： 1.检查润滑系统储油部位的油量应符合规定。 2.必须束紧服装、套袖、（女工戴上工作帽，头发必须放置在工作帽内）、防护眼镜，工作时应检查各手柄位置的正确性，应使变换手柄保持在定位位置上，严禁戴围巾、手套、穿裙子、凉鞋、高跟鞋上岗操作,工作时严禁戴手套、光膀子。 3.检查机身、导轨以及各主要滑动面，如有障碍物、工具、木粉、杂质等，必须清理、擦拭干净、上油。 4.检查工作台，导轨及主要滑动面有无新的拉、研、碰伤，如有应作好记录。 5.检查安全防护、制动（止动）和换向等装置应齐全完好。 6.检查操作阀门、开关等应处于非工作的位置上，是否灵活、准确、可靠。 7.检查刀具应处于非工作位置，检查刀具及刀片是否松动，检查操作面板是否有异常。 8.检查电器配电箱应关闭牢靠，电气接地良好。 三、工作中认真做到： 1.坚守岗位，精心操作，不做与工作无关的事,因事离开机床时要停车。 2.按工艺规定进行加工,不准任意加大进刀量、削速度,不准超规范、超负荷、超重使用设备。 3.刀具、工件应装夹正确、紧固牢靠,装卸时不得碰伤设备。 4.不准在设备主轴锥孔，安装与其锥度或孔径不符、表面有刻痕和不清洁的顶针、刀套等。 5.对加工的首件要进行动作检查和防止刀具干涉的检查，按“空运转”的顺序进行。 6.保持刀具应及时更换。 7.铣削刀具未离开工件，不准停车。
数控车床编程和操作 实训指导书 实训一数控车床程序编辑及基本操作实验 一. 实训目的： 1.了解数控车削的安全操作规程 2.掌握数控车床的基本操作及步骤 3.对操作者的有关要求 4.掌握数控车削加工中的基本操作技能 5.培养良好的职业道德 二. 实训内容： 1.安全技术（课堂讲述） 2.熟悉数控车床的操作面板与控制面板（现场演示） 3. 熟悉数控车床的基本操作 ①数控车床的启动和停止：启动和停止的过程 ②数控车床的手动操作：手动操作回参考点、手动连续进给、增量进给、手轮进给 ③数控车床的MDI运行：MDI的运行步骤 ④数控车床的程序和管理 ⑤加工程序的输入练习 三. 实训设备： CK6132数控车床 5台 四. 实训步骤： （一）熟悉机床操作面板 图3.1－1 GSK980T面板 1．方式选择
EDIT: 用于直接通过操作面板输入数控程序和编辑程序。 AUTO：进入自动加工模式。MDI：手动数据输入。 REF:回参考点。HNDL:手摇脉冲方式。 JOG：手动方式，手动连续移动台面或者刀具。 置光标于按钮上，点击鼠标左键，选择模式。 2．数控程序运行控制开关 单程序段机床锁住辅助功能锁定空运行 程序回零手轮X轴选择手轮Z轴选择 3．机床主轴手动控制开关 手动开机床主轴正转手动关机床主轴手动开机床主轴反转 4．辅助功能按钮 润滑液换刀具 5．手轮进给量控制按钮 选择手动台面时每一步的距离：0.001毫米、0.01毫米、0.1毫米、1毫米。置光标于旋钮上，点击鼠标左键选择。 6．程序运行控制开关 循环停止循环启动 MST选择停止 7．系统控制开关 NC启动 NC停止 8．手动移动机床台面按钮
数控加工中心实训教案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
教案 班级： 姓名： 学号
教学 方法1、由于本课程属于技能传授类，因此采用知识点讲授与操作示范相结合的方法、老师讲授与学生练习相结合的方法，以期让同学们动手动脑，在做中学。 2、在新知识点讲授阶段，采用知识点学习与实际操作相结合的方法，让学生在运 用中掌握知识点，在学到知识的同时掌握技能。 教学 操纵面板各功能键的用处及用法 重难 点 教学内容 【组织教学】 调节课堂气氛调动学生积极性 【导入任务】 掌握机床面板操作 图1 复位键：按下这个键可以使CNC复位或者取消报警等。 帮助键：当对MDI键的操作不明白时，按下这个键可以获得帮助（帮助功能）。
地址和数字键：按下这些键可以输入字母，数字或者其它字符。 教学内容 切换键：在该键盘上，有些键具有两个功能。按下
FANUC系统加工中心面板各键使用方法 1 ALTER 修改程序及代码 2 INSRT 插入程序 3 DELET 删除程序 4 EOB 完成一句(END OF BLOCK) 5 CAN 取消(EDIT 或MDI MODE 情况下使用) 6 INPUT 输入程序及代码 7 OUTPUT START 输出程序及指令 8 OFFSET 储存刀具长度、半径补当值9 AUX GRAPH 显示图形 10 PRGRM 显示程序内容11 ALARM 显示发生警报内容或代码 12 POS 显示坐标13 DGONS PARAM 显示自我诊断及参数功能14 RESET 返回停止15 CURSOR 光标上下移动 16 PAGE 上下翻页19 G 准备功能代码 17 O 程序号码由O0001~O999918 N 顺序号码由N0001~N9999 20 X 坐标轴运动方向指令21 Y 坐标轴运动方向指令 22 Z 坐标轴运动方向指令23 H 长度补偿功能代码 24 F 进给(FEED)指令25 R 圆弧半径指令 26 M 辅助功能指令27 S 主轴指速指令 28 T 刀具号码29 D 半径补偿功能代码 30 I . J .K 圆弧起点至圆弧中心距离(分别在X,Y,Z轴上) 31 P 子程序调用代码 32 PROGRAM PROTECT 程序记忆保护开关33 MEMORY 自动执行程序 34 EDIT 编辑35 MDI 手动编辑36 SINGL BLOCK 单句执行 37 BLOCK DELET 指定不执行单句程序(与/ 键共享) 38 OPT STOP 选择性停止(与M01码共享)39 DRY RUN 空运行 40 PRG TEST 不执行M.S.T.码指令41 CYCLE START 循环 动(执行程序)绿灯 42 CYCLE STOP 循环停止(暂停程序)红灯43 PRG STOP 程序停止(与M00共享) 44 HOME 返回X.Y.Z.各轴机械原点;45 JOG 手动进给(行位或切削) 46 MPG 手动 驱动器50 HIGH 手动快速进给 51 SPDL DEC 主轴(RPM) 速52 SPDL 100% 执行程序中Ｓ指令 速 53 SPDL CW 主轴顺时钟转动54 SPDL STOP 主轴停止 55 SPDL CCW 主轴逆时钟转动56 SPDL INC 主轴(RPM)增速 57 Z+,Y+,X+ 机床X.Y.Z.轴往正方向移动58 Z-,Y-,X- 机床X.Y.Z.轴往负方向移动59 4-,4+ 机床第四轴60 TRVRS 执行机床各轴移动指令 61 CLNT ON 供应切削液62 CLNT OFF 停止供应切削液 63 CLNT AUTO 自动执行供应切削液64 OVERRIDE 切削速度随控0--150% 65 EMERGENCY STOP 紧急停止66 THERMAL ALARM 主轴负荷过热报警 67 LUB ALARM 润滑油不足报警70 RAPID OVERRIDE 快速行程控制 71 DNC 直接数控：由于外部接口设备输入程序至数控机床，而又因子控机床本身记忆容量有限，需要执行边读边做(即同时执行收取程序和执行程序指令动作)，称为DNC操作。当完成DNC操作后，数控机床记忆是不存在的，由DNC输入之程序。 72 BACKGROUD EDIT 背景编程：BG-EDIT ) 当数控机床执行自动(AUTO)加工时，可同时输入或编写另一程序，而不需耍停止操作。 73 MANU ABS 手动绝对值74 PROG RSTAT 程序再起动 75 Z NEGLT 取消执行Ｚ轴指令76 AXIS LOCK 取消执行三轴指令 77Emergency stop紧急停止执行
教案 班级： 姓名： 学号
教学 重难 操纵面板各功能键的用处及用法 点 教学内容 【组织教学】 调节课堂气氛调动学生积极性 【导入任务】 掌握机床面板操作Array 图1 复位键：按下这个键可以使CNC复位或者取消报警等。 帮助键：当对MDI键的操作不明白时，按下这个键可以获得帮助（帮助功能）。 地址和数字键：按下这些键可以输入字母，数字或者其它字符。
教学内容 切换键：在该键盘上，有些键具有两个功能。按下
教学内容 撞所使用的一种检验程序的方法，为了检验输入好的加工程序，一般有空运行、图形模拟、和实际加工几种方法。但是空运行只能检验加工程序的路线或指令，不能直观的看出零件的精度和粗糙度。 循环启动：程序运行开始，系统处于自动运行或MDI模式时按下有效，其余模式下使用无效，按下该按钮，程序将自动执行。 循环暂停：按下该按钮，按键灯亮，程序执行暂停。如果要继续执行程序，需要按下右边的“启动”键。 快速移动倍率选择旋钮：顺时针或逆时针旋转来调节机床工作台快速移动的速率。调节范围：0-100%。注意：快速机动模式下，不能进行切削，如果刀具与工件发生接触，则视为碰撞。 手动操作功能区：刻度手轮、手轮开关选择旋钮、手轮倍率选择旋钮。 刻度手轮：顺时针或逆时针转动手轮，调节进退刻度。 手轮开关选择旋钮：手轮关闭、X、Y、Z、4轴、5轴，根据所需要的情况选择。 手轮倍率选择旋钮：通过调节旋钮的的倍率来控制工作台手轮控制移动的倍
数控机床操作面板结构及功能说明数控机床操作面板结构及功能说明 数控机床操作面板结构及功能说明Saturday, September 29, 2007 12:38:14 AM 发布:sunlight 机床操作面板由大小两块组成，小面板上安装有主轴负载表及控制器电源通断按钮，大操作面板位于操作下部，装有各种按钮，指示灯及操作部件，以下主要对人操作面板进行说明。 二、操作面板说明 1．CYCLE START 程序执行启动按钮(带灯) 自动操作方式时，选择所要执行的程序，按下此按钮自动操作开始，执行自动操作执行期间，按钮内指示灯点亮。 2．FEED HOLD进给保持按钮(带灯) 自动执行程序期间，按下此按钮，机床运动轴即减速停止。（注：其实就是暂停。） 3．MODE SELECT方式选择开关，选择机床的工作方式 1)EDIT：编辑方式 2)AUTO：自动方式 3)MDI：手动数据输入方式 4)JOG：点动进给方式 5)HANDLE：手摇脉冲发生器进给方式 6)RAPID：手动快速进给方式 7)ZRN：手动返回机床参考零点方式 8)DNC：DNC工作方式 9)TEACH.H：手轮示教方式 4，FEEDRATE OVERRIDE进给速率修调开关 以给定的F指令进给时，可在0—150％的范围内修改进给率。JOG方式时，亦可用其改变JOG速率。 5.BDT程序段跳步功能按钮(带灯) 自动操作时此按钮接通，程序中有“＼”的程序段将不执行。
6．SBK单程序段执行按钮(带灯) 自动操作执行程序时，每按一下CYCLESTART按钮，只执行一个程序段。 7．DRN空运行功能按钮(带灯) 自动或MDI方式时，此按钮接通，机床按空运行方式执行程序。 8．Z AXIS LOCK Z轴锁定功能按钮(带灯) 自动执行程序时，此按钮接通，可禁止Z轴方向的移动 9. MLK机床锁定按钮(带灯) 自动，MDI或JOG操作时，此按钮接通，即禁止所有轴向运动已(进给的轴将减速停止)但位置显示仍将更新M，S，T功能不受影响。 10. OPS程序段选择停功能按钮(带灯) 此按钮接通，所执行的程序在遇有M01指令处，自动停止执行。 11. E-STOP急停按钮 机床操作过程中，出现紧急情况时按下此按钮伺服进给及主轴运行立即停止，CNC进入急停状态。 12，MACHINE RESET机床复位按钮 机床通电后，释放急停按钮，如机床正常运行的条件均以具备，按下此按钮，强电复位并接通伺服。 13．PROGRAM PROTECT程序保护开关(带锁) 此开关处于“0”的位置可保护内存程序及参数不被修改，需要执行存入或修改操作时，此开关应置“l”。 14. TOOL UNCLAMP刀具松放按钮 手动工作方式下，按此按钮可卸下装于上轴上的刀柄。 15．WORK LAMP工作灯开关 16．RPM OVERRIDE土轴转速修调开关
数控铣床、加工中心操作面板按键介绍 项目一操作面板及其功能应用加工中心的操作面板由机床控制面板和数控系统操作面板两部分组成，下面分别作一介绍。一、机床操作面板主要由操作模式开关、主轴转速倍率调整开关、进给速度倍率调整开关、快速移动倍率开关以及主轴负载荷表、各种指示灯、各种辅助功能选项开关和手轮等组成。不同机床的操作面板，各开关的位置结构各不相同，但功能及操作方法大同小异，具体可参见数控铣床操作项目相关内容。二、数控系统操作面板由CRT显示器和操作键盘组成，面板功能键介绍可参见数控车床操作项目相关内容。项目二开机及回原点一、开机1、首先合上机床总电源开关；2、开稳压器、气源等辅助设备电源开关；3、开加工中心控制柜总电源；4、将紧急停止按钮右旋弹出，开操作面板电源，直到机床准备不足报警消失，则开机完成。二、机床回原点开机后首先应回机床原点，将模式选择开关选到回原点上，再选择快速移动倍率开关到合适倍率上，选择各轴依次回原点。三、注意事项1、在开机之前要先检查机床状况有无异常，润滑油是否足够等，如一切正常，方可开机；2、回原点前要确保各轴在运动时不与工作台上的夹具或工件发生干涉；3、回原点时一定要注意各轴运动的先后顺序。项目三工件安装根据不同的工件要选用不同的夹具，选用夹具的原则：1、定位可靠；2、夹紧力要足够。安装夹具前，一定要先将工作台和夹具清理干净。夹具装在工作台上，要先将夹具通过量表找正找平后，再用螺钉或压板将夹具压紧在工作台上。安装工件时，也要通过量表找正找平工件。项目四刀具装入刀库一、刀具选用加工中心的刀具选用与数控铣床基本类似，在此不再赘述。二、刀具装入刀库的方法及操作当加工所需要的刀具比较多时，要将全部刀具在加工之前根据工艺设计放置到刀库中，并给每一把刀具设定刀具号码，然后由程序调用。具体步骤如下：1、将需用的刀具在刀柄上装夹好，并调整到准确尺寸；2、根据工艺和程序的设计将刀具和刀具号一一对应；3、主轴回Z轴零点；4、手动输入并执行“T01M06”；5、手动将1号刀具装入主轴，此时主轴上刀具即为1号刀具；6、手动输入并执行“T02M06”；7、手动将2号刀具装入主轴，此时主轴上刀具即为2号刀具；8、其它刀具按照以上步骤依次放入刀库。三、注意事项将刀具装入刀库中应注意以下问题：1、装入刀库的刀具必须与程序中的刀具号一一对应，否则会损伤机床和加工零件；2、只有主轴回到机床零点，才能将主轴上的刀具装入刀库，或者将刀库中的刀具调在主轴上；3、交换刀具时，主轴上的刀具不能与刀库中的刀具号重号。比如主轴上已是“1”号刀具，则不能再从刀库中调“1”号刀具。项目五对刀及刀具补偿一、对刀对刀方法与具体操作同数控铣床。二、刀具长度补偿设置加工中心上使用的刀具很多，每把刀具的长度和到Z坐标零点的距离都不相同，这些距离的差值就是刀具的长度补偿值，在加工时要分别进行设置，并记录在刀具明细表中，以供机床操作人员使用。一般有两种方法：1、机内设置这种方法不用事先测量每把刀具的长度，而是将所有刀具放入刀库中后，采用Z向设定器依次确定每把刀具在机床坐标系中的位置，具体设定方法又分两种。（1）第一种方法将其中的一把刀具作为标准刀具，找出其它刀具与标准刀具的差值，作为长度补偿值。具体操作步骤如下：①将所有刀具放入刀库，利用Z向设定器确定每把刀具到工件坐标系Z向零点的距离，如图5-2所示的A、B、C，并记录下来；②选择其中
