数控车床上下料机器人工作站
数控车床上下料机器人，可以替代人工实现车削加工单元的生产线上的立式、卧式数控车床、车削中心在加工过程中工件搬运、取件、装卸等上下料作业，以及工件翻转和工序转换。
具有以下特点：
高柔性：只要修改机器人的程序和抓手夹具，就可以迅速投产。
高效率：可以控制节拍，避免人为因素而降低工效，机床利用率可以提升25%以上。
高质量：机器人控制系统规范了整个工件加工全过程中，从而避免了人工的误操作，保证了产品的质量。以下是为一家刀具厂商提供的数控车床上下料机器人的解决方案：这是一家刀具的生产厂家，目前由人工操作车削中心，随着劳动力成本的增加，客户想利用机器人自动上下料减少用工，同时需处理的毛坯和成品刀具种类繁多，首先要求在机器人抓手时应具有灵活性，还要求机器人具有稳定性和上下料的可靠性。
一、解决方案
根据实际需要，采用库卡机器人KR45被选中担当此任务，它将毛坯料送到切削中心，并重新取出已完成切削和铣磨的刀具。该六轴机器人用它的三点夹持器可以抓取直径为35至105mm的物件。其气动操作的钳口可将长度为60到520mm、重量至30kg的毛坯件准确定位夹紧。操作人员输入待加工部件的直径，并启动机器人和机床。机床控制系统将工件的特征数据传送至机器人的控制系统。之后，机器人控制系统计算出需要驶至的位置。KR45通过一个传感器先测量出码垛叉车的高度，然后测量出上层托盘内第一个毛坯的直径及长度。这些值将用于抓取。第二次测量过程中，系统以更高的精度即±1mm进行工作。为此，KR45将毛坯置于一个带有末端卡位的菱柱形斜槽上。机器人测得毛坯件的直径和长度，并将此值和机床控制系统的预给值相比较。若数据一致，则机器人将部件导入车床的夹紧装置。否则将给出故障提示信号。完成第一面的加工后，机器人翻转工件。完成第二面加工后，则机器人将工件置于托盘上。在切削中心工作期间，KR45为定位台提供下一个毛坯。机器人用它背面头顶上伸出的吊装架将空的毛坯托盘码放在成品件位置处。
二、车削加工上下料机器人的集成
(一)、选用的机器人：
德国KUKAKR45工业机器人，具有45kg承载能力，机器人在加工点处的精度可准确到0.15mm。
(二)、机器人的周边设备：
1、以PC为基础的库卡机器人控制系统KRC1，包括带有熟悉的视窗操作界面的控制面板
2、机器人手爪：专为本应用设计的、带有可更换夹持器对钳口的三点夹持器
3、工件物流托架
4、传感器
5、机器人行走导轨
6、控制器
7、电气柜
8、安全围栏及安全门
三、项目成效
1、过程可靠性
通过机器人控制系统和机床控制系统之间快速无误的通讯，以及机器人在操作和测量部件时的精度，可保证系统加工过程的可靠性。
2、改装时间短
用两对手动更换的夹持器对钳口为机器人进行快速改装，每对钳口相应覆盖毛坯件直径带宽的一半。
3、生产效率提高
由于灵活性和过程可靠性的提高，在使用相同数量的员工情况下，生产效率得到了明显提高。生产高精度刀具时，自动化程度的高低对企业来说也是一个很重要的影响经济效益的因素。
4、精密度高
机器人在加工点处的精度可准确到0.15mm。能稳定可靠的将全部相关数据从机床控制系统传送到以PC为基础的库卡机器人控制系统KRC1上，这也是进行精确传送的前提条件之一。
数控车床上下料机器人工作站 数控车床上下料机器人，可以替代人工实现车削加工单元的生产线上的立式、卧式数控车床、车削中心在加工过程中工件搬运、取件、装卸等上下料作业，以及工件翻转和工序转换。 具有以下特点： 高柔性：只要修改机器人的程序和抓手夹具，就可以迅速投产。 高效率：可以控制节拍，避免人为因素而降低工效，机床利用率可以提升25%以上。 高质量：机器人控制系统规范了整个工件加工全过程中，从而避免了人工的误操作，保证了产品的质量。以下是为一家刀具厂商提供的数控车床上下料机器人的解决方案：这是一家刀具的生产厂家，目前由人工操作车削中心，随着劳动力成本的增加，客户想利用机器人自动上下料减少用工，同时需处理的毛坯和成品刀具种类繁多，首先要求在机器人抓手时应具有灵活性，还要求机器人具有稳定性和上下料的可靠性。 一、解决方案 根据实际需要，采用库卡机器人KR45被选中担当此任务，它将毛坯料送到切削中心，并重新取出已完成切削和铣磨的刀具。该六轴机器人用它的三点夹持器可以抓取直径为35至105mm的物件。其气动操作的钳口可将长度为60到520mm、重量至30kg的毛坯件准确定位夹紧。操作人员输入待加工部件的直径，并启动机器人和机床。机床控制系统将工件的特征数据传送至机器人的控制系统。之后，机器人控制系统计算出需要驶至的位置。KR45通过一个传感器先测量出码垛叉车的高度，然后测量出上层托盘内第一个毛坯的直径及长度。这些值将用于抓取。第二次测量过程中，系统以更高的精度即±1mm进行工作。为此，KR45将毛坯置于一个带有末端卡位的菱柱形斜槽上。机器人测得毛坯件的直径和长度，并将此值和机床控制系统的预给值相比较。若数据一致，则机器人将部件导入车床的夹紧装置。否则将给出故障提示信号。完成第一面的加工后，机器人翻转工件。完成第二面加工后，则机器人将工件置于托盘上。在切削中心工作期间，KR45为定位台提供下一个毛坯。机器人用它背面头顶上伸出的吊装架将空的毛坯托盘码放在成品件位置处。
深圳稻草人自动化培训 https://www.doczj.com/doc/008773740.html, 为多工序切削加工的数控机床配套上下料 机器人 对于一些由多个工序加工，而且工件的形状比较复杂的情况下，怎样选用机器人配合加工单元和生产线上的上下料作业? 马丁路德的机床上下料机器人集成，针对客户以上的需求，主要采用由专业机器人制造厂生产的标准型关节机器人。 关节机器人有很高的自由度，5~6轴，适合于几乎任何轨迹或角度的工作。采用标准关节机器人配合供料装置，就可以组成一个自动化加工单元。一个机器人可以服务于多种类型加工设备的上下料，从而节省自动化的成本。由于采用关节机器人单元，自动化单元的设计制造周期短、柔性大，产品变形转换方便，甚至可以实现较大变化的产品形状的换型要求。 有的关节型机器人可以内置视觉系统，对于一些特殊的产品还可以通过增加视觉识别装置对工件的放置位置、相位、正反面等进行自动识别和判断，并根据结果进行相应的动作，实现智能化的自动化生产，还可以让机器人在装卡工件之余，进行工件的清洗、吹干、检验和去毛刺等作业，大大提高了机器人的利用率。关节机器人可以正面安装、倒立安装、或者安装在轨道上服务更多的加工设备。 桁架式机器人，具有高可靠性、高速度、高精度、灵活多功能的特点。但其工作的行为方式主要是通过完成沿着X、Y、Z轴上的线性运动。所以不能满足对放置位置、相位等有特别要求工件的上下料作业需要。同时如果采用桁架式机器人上下料，对厂房高度有一定的要求、对机床设备要“一”字并列排序。 马丁路德在机床上下料机器人集成服务的过程中，会根据客户加工工件的复杂程度、加工工序、重量、材质、尺寸、产量等加工要求，以及根据企业现有车间条件、投入的资金预算、交货期等情况，选用最适合的标准关节机器人。做出性价比最高的个性化工程设计，在充分满足客户要求的情况下，尽量减少资金投入而做到充分提高自动化程度和自动化水平，减少用工而提高产量和质量，减少维护而保证安全连续生产。
多年质保操作简单方便快捷—————————————————————————————————————————————对于我们大多数人来说，社会发展速度这么快，生活中的一切都越来越智能化，机器人并不是什么难见的，作为一种新颖的能助力设备够比较节省人力，那么其上下料工作站你了解吗？接下来由安徽泰珂森智能装备科技有限公司为您简单介绍，希望能给您带来一定程度上的帮助。 工业机器人上下料作站由上下料机器人、数控机床、PLC控制柜、输送线、等组成。 1）上下料工业机器人 上下料工业机器人包含：工业机器人、控制柜、示教器、末端执行器。上下料工业机器人的选型一般根据自动生产线加工产品与设备布局来选用工业机器人及末端执行器。 2) 数控机床
多年质保操作简单方便快捷—————————————————————————————————————————————数控机床的任务是对工件进行加工，而工件的上下料则由工业机器人完成。 3) PLC控制系统 PLC控制柜用来安装断路器、PLC、开关电源、中间继电器、变压器等元件器。 4) 上下料输送线 上下料输送线的功能是将载有待加工工件的托盘输送到上料工位，机器人将工件搬运至机床进行加工，再将加工完成的工件搬运到托盘上，由输送线将加工完成的工件输送到装配工作站进行装配。 工业机器人上下料工作流程如下： (1) 当载有待加工工件的托盘输送到上料位置后，机器人将工件
多年质保操作简单方便快捷—————————————————————————————————————————————搬运到数控机床的加工台上； (2) 数控机床进行加工； (3) 加工完成，机器人将工件搬运到输送线上料位置的托盘上； (4) 上料输送线将载有已加工工件的托盘向装配工作站输送。 安徽泰珂森智能装备科技有限公司集机械手、工业机器人系统集成研发、制造、销售、自动化控制工程承包于一体的综合性自动化技术企业。公司在自动化领域具备充足的技术研发能力和丰富的项目经验，为各行业工厂量身订做适合、先进的自动化控制系统和解决方案。 公司在机械加工及自动上下料、自动打磨抛光，包装物流及搬运，汽车零部件加工组装，无人化工厂解决方案等众多行业中拥有成熟的应用案例。致力于以工业机器人应用为核心，为客户提供完善的自动化解决方案和交钥匙工程，同时是德国库卡、日本发那科、日本川崎、国产埃夫特机器人授权代理商与系统集成商，在机器人技术应用上有着密切的合作，为用户提供强有力的技术支撑。
机器人给4机床自动上下料解决方案 机床自动上下料解决方案4xx机器人给发布日期：2015-06-12xx工业自动化科技浏览：894 一、自动化改造前的相关信息 全程无人参与加工。用机器人给四台数控机床自动上下料，目标： 加工工件：调心滚子轴承内圈，内径∮260mm，外径∮330mm,重。量为30KG 三台退磁清洗机+机床数量：四台磨床 件工件的加工节拍：180S/ 内圈外径磨——退磁清洗——内圈双滚道磨——加工工艺流程：退磁清洗——内圈内径磨——退磁清洗——超精滚道 机器人给4机床自动上下料解决方案 二、自动线设计布局 根据已知信息，从占地面积及工艺流程的流畅性和可行性进行分析，作出了以下比较合理的布局方式，如下图：
为内圈内OP30为内圈双滚道磨，OP10为内圈外径磨，OP20图中为超精滚道。OP40径磨， 三、夹爪设计具体方案 驱动活塞结合具体的工作情况，本设计采用连杆杠杆式的手爪。或xx往复移动，通过活塞杆端部齿条，中间齿条及扇形齿条使手指本设计按照工件的手指的最小开度由加工工件的直径来调定。闭合。来设计。手爪的具体结构形式如下图所示：330mm直径为 四、机器人选型 机器人给4机床自动上下料解决方案 因六轴机器人的相关技术已经很成熟，直接采购比自己开发的机器人会更可靠更便宜，故机器人只需要在知名品牌中选型并购买即可，无需自己设计。 为了提高机器人给机床上下料的效率，在机器人的第六轴上安装两个夹爪，可以同时夹持两个工件。机器人首先从上料仓抓取一个待加工的毛坯，当机床加工完毕后打开门，机器人进入机床内，用空的夹爪将加工好的工件取下来，然后旋转180度，将毛坯件装到机床夹具上，

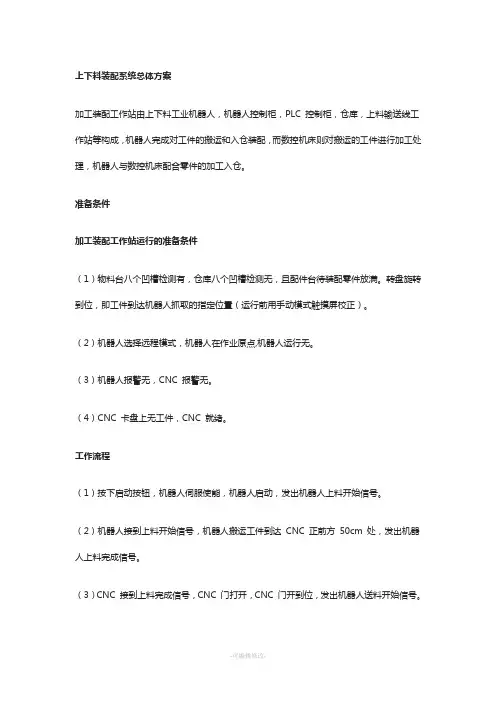

上下料装配系统总体方案 加工装配工作站由上下料工业机器人，机器人控制柜，PLC 控制柜，仓库，上料输送线工作站等构成，机器人完成对工件的搬运和入仓装配，而数控机床则对搬运的工件进行加工处理，机器人与数控机床配合零件的加工入仓。 准备条件 加工装配工作站运行的准备条件 （1）物料台八个凹槽检测有，仓库八个凹槽检测无，且配件台待装配零件放满。转盘旋转到位，即工件到达机器人抓取的指定位置（运行前用手动模式触摸屏校正）。 （2）机器人选择远程模式，机器人在作业原点,机器人运行无。 （3）机器人报警无，CNC 报警无。 （4）CNC 卡盘上无工件，CNC 就绪。 工作流程 （1）按下启动按钮，机器人伺服使能，机器人启动，发出机器人上料开始信号。 （2）机器人接到上料开始信号，机器人搬运工件到达 CNC 正前方 50cm 处，发出机器人上料完成信号。 （3）CNC 接到上料完成信号，CNC 门打开，CNC 门开到位，发出机器人送料开始信号。 （4）机器人接到送料开始信号，机器人将工件送入 CNC，返回 CNC 正前方 50cm 处，发出机器人送料完成信号。 （5）CNC 接到送料完成信号，CNC 门关闭，CNC 门关到位，CNC 加工开始，CNC 加工完成，CNC 门打开，CNC 门开到位，发出机器人取料开始信号。 （6）机器人接到取料开始信号，机器人将 CNC 的工件取出，发出机器人取料完成信号。 （7）CNC 接到机器人取料完成信号，CNC 门关闭，CNC 门关闭到位，发出机器人入仓装配开始信号。 （8）机器人接到入仓装配开始信号，机器人把工件放入仓库的凹槽中，机器人移动到装配台夹取配件，待装配完成，发出机器人装配完成信号。（9）机器人接到装配完成信号，机
