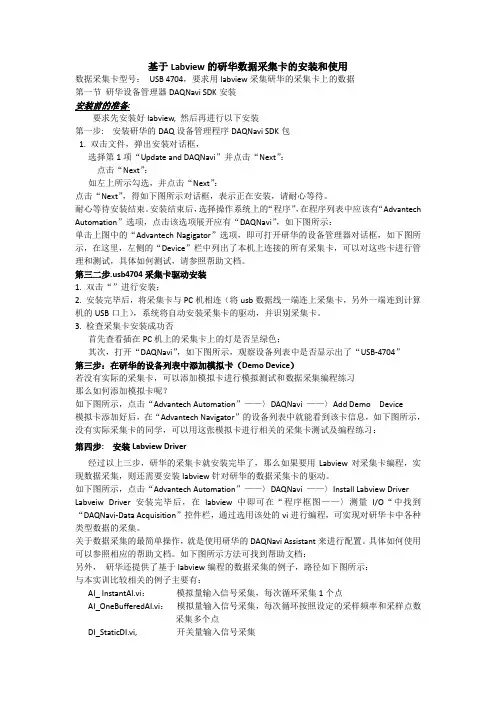

基于Labview的研华数据采集卡的安装和使用数据采集卡型号：USB 4704，要求用labview采集研华的采集卡上的数据第一节研华设备管理器DAQNavi SDK安装
安装前的准备:
要求先安装好labview, 然后再进行以下安装
第一步: 安装研华的DAQ设备管理程序DAQNavi SDK包
1. 双击""文件，弹出安装对话框，
选择第1项“Update and DAQNavi”并点击“Next”：
点击“Next”：
如左上所示勾选，并点击“Next”：
点击“Next”，得如下图所示对话框，表示正在安装，请耐心等待。
耐心等待安装结束。安装结束后，选择操作系统上的“程序”，在程序列表中应该有“Advantech Automation”选项，点击该选项展开应有“DAQNavi”，如下图所示：
单击上图中的“Advantech Nagigator”选项，即可打开研华的设备管理器对话框，如下图所示，在这里，左侧的“Device”栏中列出了本机上连接的所有采集卡，可以对这些卡进行管理和测试，具体如何测试，请参照帮助文档。
第三二步.usb4704采集卡驱动安装
1. 双击“进行安装；
2. 安装完毕后，将采集卡与PC机相连（将usb数据线一端连上采集卡，另外一端连到计算机的USB口上），系统将自动安装采集卡的驱动，并识别采集卡。
3. 检查采集卡安装成功否
首先查看插在PC机上的采集卡上的灯是否呈绿色；
其次，打开“DAQNavi”，如下图所示，观察设备列表中是否显示出了“USB-4704”
第三步：在研华的设备列表中添加模拟卡（Demo Device）
若没有实际的采集卡，可以添加模拟卡进行模拟测试和数据采集编程练习
那么如何添加模拟卡呢？
如下图所示，点击“Advantech Automation”——〉DAQNavi ——〉Add Demo Device
模拟卡添加好后，在“Advantech Navigator”的设备列表中就能看到该卡信息，如下图所示，没有实际采集卡的同学，可以用这张模拟卡进行相关的采集卡测试及编程练习：
第四步: 安装Labview Driver
经过以上三步，研华的采集卡就安装完毕了，那么如果要用Labview对采集卡编程，实现数据采集，则还需要安装labview针对研华的数据采集卡的驱动。
如下图所示，点击“Advantech Automation”——〉DAQNavi ——〉Install Labview Driver
Labveiw Driver 安装完毕后，在labview中即可在“程序框图——〉测量I/O“中找到“DAQNavi-Data Acquisition”控件栏，通过选用该处的vi进行编程，可实现对研华卡中各种类型数据的采集。
关于数据采集的最简单操作，就是使用研华的DAQNavi Assistant来进行配置。具体如何使用可以参照相应的帮助文档。如下图所示方法可找到帮助文档：
另外，研华还提供了基于labview编程的数据采集的例子，路径如下图所示：
与本实训比较相关的例子主要有：
AI_ ：模拟量输入信号采集，每次循环采集1个点
：模拟量输入信号采集，每次循环按照设定的采样频率和采样点数采集多个点, 开关量输入信号采集
开关量输出信号
同学可以将这四个例子即vi文件，copy出来研究
