两轴式手动变速器拆装 检修教案. -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
《汽车底盘机械系统检修》课程单元设计——手动变速器检修
三、课前准备 1、准备工具及仪器。 2、不同类型的手动变速器若干。 项目二手动变速器检修★教学目标： 【知识目标】 1、熟知手动变速器的作用、分类、结构及工作原理； 2、掌握手动变速器的拆装步骤及注意事项；
3、掌握手动变速器常见故障的现象、原因； 【能力目标】 1、能够拆装手动变速器； 2、能够对手动变速器进行正确的检查； 3、能对手动变速器常见故障进行诊断与排除； 【过程与方法目标】 1 通过教师讲授、操作，学生观察，初步掌握、体会获得基础的知识。 2 学生通过自己实践操作,从而建立正确的操作工艺，逐步掌握手动变速器检修的工作作业； 【情感目标】 在情景学习中体验安全操作规范，与人合作、沟通交流及尊重他人等维修服务的新理念,增强合作意识，环保意识，节约意识，养成良好职业习惯。 ★教学重点：手动变速器检修的工作过程。 ★教学难点：手动变速器检查 ★器材准备 1、准备工具及仪器。 2、不同类型的手动变速器若干。 ★教学过程: 【情景设置】 实例：一辆奇瑞东方之子轿车离合器技术状况良好，但挂挡时不能顺利挂入挡位，常发生齿轮撞击声，需对手动变速器进行拆检。 【导入新课】 A项目描述 在汽车底盘维修工作中，经维修师诊断确定变速器有故障需要分解并更换
内部某些零部件，维修技工按技术规范将变速器分解，换上新的零部件组装后 使其能正常工作。 【讲解新课】 B 相关知识 一、手动变速器结构及工作原理 （一）、手动变速器结构 1、手动变速器总成组件 变速器的组成主要包括变速器箱壳、换档及选档轴总成、变速器左箱垫、换档及选档轴总成、差速器总成、输入轴、中间轴、倒档轴、各档档位齿轮、倒档中间齿轮、同步器、换档拨叉轴、换档拨叉、轴承、油封、油槽、放油孔螺栓、加油孔与螺栓。 图2-1 2、输入轴与中间轴组件，主要由包括以下部件： 输入轴、油封、输入轴右轴承、输入轴3档齿轮、滚针轴承、高速同步器环、高速同步器弹簧、高速同步器啮合套及毂、高速同步器键、输入轴4档齿轮、输入轴左轴承、5档齿轮隔套、中间轴右轴承、中间轴、中间轴1档齿轮、1档齿轮同步器环、低速同步器弹簧、低速同步器啮合套及毂、低速同步器键、2档齿轮同步器外环、2档齿轮同步器中心内圈、2档齿轮同步器内环、弹簧卡圈、中间轴2档齿轮、中间轴3档齿轮、3档及4档齿轮隔套、中间轴4档齿轮、中间轴左轴承等。
汽车变速箱加工工艺 1．齿轮加工的主要设备及齿轮材料与加工方法 2．变速箱箱体与齿轮轴的机械加工工艺过程 3．变速箱离合器壳等压铸生产线设备 4．齿轮变速箱装配流水线 5．汽车齿轮加工的发展趋势 一、齿轮加工的主要设备及齿轮材料与加工方法 1、变速箱齿轮的材料选择： a、选材的原则：零件材料的选择应根据零件的使用性能要求及加工工艺 性能、经济成本要求进行选择： 1)、使用性能要求：使用性能是指零件在正常使用状态下，材料应具备的性能，是保证零件工作安全可靠、经久耐用的必要条件。零件在选材时，首先要根据零件的工作条件和失效形式，正确判断所要求的使用性能，再根据主要的使用性能指标来选择合适的材料。 . 变速箱齿轮位于汽车传动部分，用于传递扭矩与动力、调整速度的作用。 的几何尺寸、使用寿命要求，就能确定出零件应具有的主要力学性能指标。 2)、加工工艺性能要求： 变速箱齿轮常用的加工工艺路线为： 下料→锻造→正火→粗、半精切削加工→渗碳→淬火、低温回火→喷丸处理→加工花键→磨端面→磨齿→最终检验
在保证使用性能的前提下，应尽可能选用价格低、货源足、加工方便、总 成本低的材料。 @ b、材料的选择：根据以上使用性能和加工工艺、加工成本的综合要求，可基本确定为低C%合金结构钢：即我们常用的合金渗碳钢。从目前我国汽车制造厂常用的金属材料来看，汽车变速箱齿轮多采用20Cr Mn Ti。 2、齿轮加工工艺 （一)齿轮常用加工工艺流程 锻造制坯→正火→车削加工→滚、插齿→剃齿→热处理→磨削加工→修整（二)各种齿轮加工方法 齿轮加工原理有成形法和展成法两种。常见加工方法有滚齿加工、插齿加工、剃齿加工、珩齿加工和磨齿加工等 1）滚齿加工 a）滚齿机 Y3150E型滚齿机是如图10-3所示Y3150E型滚齿机是一种中型通用滚齿机，主要用于加工直齿和斜齿圆柱齿轮，也可以采用手动径向切入法加工蜗轮 b）加工直齿圆柱齿轮 根据展成法原理用滚刀加工齿轮时，必须严格保持滚刀与工件之间的运动关系。因此， * 滚齿机在加工直齿圆柱齿轮时的工作运动有： 主运动：就是滚刀的旋转运动（r/min）。 展成运动：就是滚刀的旋转运动和工件的旋转运动的复合运动，即滚刀与工件间的啮合运动 两者之间应准确的保持一对啮合齿轮副的传动关系。 轴向进给运动：就是滚刀沿工件轴线方向作连续进给运动，在工件的整个齿宽上切出齿形。 C）滚齿加工的特点：适应性好；生产效率高；齿轮齿距误差小；齿轮齿廓表面粗糙度较差；主要用于直齿圆柱齿轮、斜齿圆柱齿轮和蜗轮。 2）插齿加工 插齿加工是按展成原理加工齿轮的. Y5132型插齿机主要由床身、立柱、刀架、插齿刀、主轴、工作台、床鞍等部件组成。 加工直齿圆柱齿轮时所需运动：主运动、展成运动、圆周进给运动、径向切入运动、让刀运动。
《汽车底盘机械系统检修》课程单元设计手动变速器检修
1、准备工具及仪器。 2、不同类型的手动变速器若干。 项目二手动变速器检修 ★教学目标： 【知识目标】 1、熟知手动变速器的作用、分类、结构及工作原理； 2、掌握手动变速器的拆装步骤及注意事项； 3、掌握手动变速器常见故障的现象、原因； 【能力目标】 1、能够拆装手动变速器； 2、能够对手动变速器进行正确的检查； 3、能对手动变速器常见故障进行诊断与排除； 【过程与方法目标】 1通过教师讲授、操作，学生观察，初步掌握、体会获得基础的知识。 2学生通过自己实践操作，从而建立正确的操作工艺，逐步掌握手动变速器检修的工作作业； 【情感目标】 在情景学习中体验安全操作规范，与人合作、沟通交流及尊重他人等维修服务的新理念增强合作意识，环保意识，节约意识，养成良好职业习惯。 ★ 教学重点：手动变速器检修的工作过程。
★ 教学难点：手动变速器检查 ★ 器材准备 1、准备工具及仪器。 2、不同类型的手动变速器若干。 ★ 教学过程: 【情景设置】 实例：一辆奇瑞东方之子轿车离合器技术状况良好，但挂挡时不能顺利挂入挡位，常发生齿轮撞击声，需对手动变速器进行拆检。 【导入新课】 A项目描述 在汽车底盘维修工作中，经维修师诊断确定变速器有故障需要分解并更换内部某些零部件，维修技工按技术规范将变速器分解，换上新的零部件组装后使其能正常工作。 【讲解新课】 B 相关知识 一、手动变速器结构及工作原理 （一）、手动变速器结构 1、手动变速器总成组件变速器的组成主要包括变速器箱壳、换档及选档轴总成、变速器左箱垫、换档及选档轴总成、差速器总成、输入轴、中间轴、倒档轴、各档档位齿轮、倒档中间齿轮、同步器、换档拨叉轴、换档拨叉、轴承、油封、油槽、放油孔螺栓、加油孔与螺栓。 图2-1 2、输入轴与中间轴组件，主要由包括以下部件： 输入轴、油封、输入轴右轴承、输入轴3 档齿轮、滚针轴承、高速同步器环、高速同步器弹簧、高速同步器啮合套及毂、高速同步器键、输入轴4档齿轮、输入轴左轴承、5 档齿轮隔套、中间轴右轴承、中间轴、中间轴 1 档齿轮、1 档齿轮同步器环、低速同步器弹簧、 低速同步器啮合套及毂、低速同步器键、2 档齿轮同步器外环、2 档齿轮同步器中心内圈、2 档齿轮同步器内环、弹簧卡圈、中间轴2档齿轮、中间轴3档齿轮、3 档及4档齿轮隔套、 中间轴4 档齿轮、中间轴左轴承等。 图2-2 3、换档轴组件的组成，如图所示。 图2-3 （一）、手动变速器工作原理 在手动变速器中，在动力由输入轴传递到中间轴，并输出给差速器的过程中，动力经过的路径叫做动力流。了解动力流对于诊断变速器的故障是非常重要的。 虽然在有些变速器中，由于采用的元件不同，动力流也会有轻微的差异，但是所有类型的手动变速器的动力流是非常相似的。 下面以天语SX4车辆为例介绍手动变速器的动力流。
JA培训中心教材 变速箱基础知识 （第一版） 变速箱设计部主编 JAC出版社 前言 伴随着这些年我国汽车工业的迅猛发展，变速箱箱新产品新结构层出不穷，新技术、新概念的变速箱产品也在积极的孕育之中。 变速箱是汽车的重要组成系统之一，汽车设计人员掌握其结构和工作原理是非常重要的，为此，本书将重点讲述变速箱的任务、基本组成、结构原理、参数的选择等知识，提供给有关同志参考。
目录 第一章传动系的主要任务、组成及传动比 (2) 第一节汽车的行驶条件 (2) 第二节传动系的基本任务和组成 (3) 第二章手动变速器的设计 (5) 第一节变速箱档位和各档传动比的关系 (5) 第二节变速箱换档原理与操作 (6) 第三节齿轮传动的基本知识 (7) 第四节变速箱的故障及排除 (7) 第三章 AMT的基本知识 (8) 第一节自动变速箱分类 (8) 第二节AMT的基本概念........................... (8) 第三节AMT的结构 (9) 第四节AMT的工作原理 (10) 第四章AT的基本知识 (11) 第一节AT的基本概念 (11) 第二节自动变速器结构 (11) 第五章其他自动变速箱 (14) 第一节CVT的基本知识 (14) 第二节DCT的基本知识 (15) 第三节总结 (16) 第一章传动系的主要任务、组成及传动比 第一节汽车的行驶条件 汽车行驶中包含着许多的矛盾，如牵引力和行驶阻力的矛盾、高速行驶和行车安全的矛盾、动力性和经济性的矛盾等，其中牵引力和行驶阻力这对矛盾决定着汽车的行驶状态，所以是汽车行驶中的主要矛盾。 ●汽车行驶的牵引力和阻力 汽车所以能够行驶，是依靠本身发动机的动力，经过传动系传到驱动轮上，产生牵引力克服行驶阻力而行驶的，如图所示，发动机传到驱 动轮上的扭矩为 k T，车轮的工作半径为 k r，则车轮外缘的切向力为F： k k r T F= 由图可知，P为推动汽车前进的动力，称为汽车行驶的牵引力，则 k k k r T F F= =
汽车换挡原理变速箱工 作原理 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】

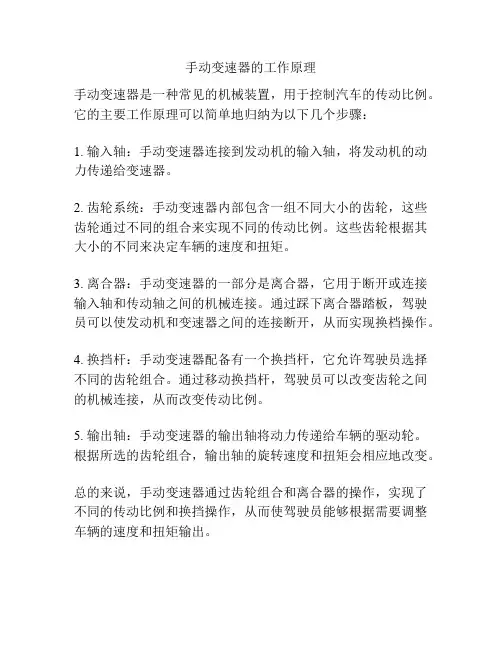

手动挡汽车档位原理是什么 解答： 手动档汽车变速器组成和基本工作原理首先我们来看两张图片.第一张是承接前面两期的,整个动力总成的工作方式.这张图呢,先说声抱歉,我没有找到前驱车的图片,只能用后驱的凑合一下.我们看到,发动机通过曲轴把动力传递给离合器,离合器传递给变速箱,变速箱传递给传动轴,连接到车轮,提供车轮转动的动力. 第二张是变速箱内部的一个立体图 看起来可能很复杂,大家一头雾水,没关系,我们来看看简化后的理论图.为了便于理解, 我们先采取一个两档变速箱的图片来讲解 绿色的叫做变速箱输入轴,结合上期的内容,我们知道这是离合器传递动力给变速箱的一根输入轴.红色 的部分叫中间轴,它们一起旋转。只要绿色的轴在转,中间轴就会一起转动,传输动力.黄色的轴,连接差 速器和传动轴,传递动力给轮胎.需要注意的是,黄色轴和紫色的套筒是通过花键相连的.这里稍微解释下花键,上一期中没有很好的说明这个东西,这里补上:
红圈部分就是花键,紫色套筒中间有开一个空，也是有齿的,和轴上红圈中的齿啮合,一起转动.也就是说,套筒和黄色的轴总是一起转动.但是,蓝色齿轮不和黄色轴相连,他们此时是自由的.举例来说.当你空挡 滑行的时候,车轮还在转,黄色轴也一起在转,但是蓝色齿轮此时是不转动的.因为没有动力传输过来.我 们看到了右上有排挡杆.拉动排挡杆,换档叉就会左右移动,下面就来看看,挂一档的情况 右边是一档,我们可以看到这个齿轮非常大.下面红色齿轮非常小.这里就有一个齿轮比,1档的齿轮比总是最大的,这样的好处就是,发动机曲轴转很多圈,1档齿轮才转1圈.我们骑过山地车就明白,这样很轻松就 可以让车跑起来,很省力.但是跑不快.为了跑的更快,我们需要让轮子转的更快,而发动机不要转那么快.这样我们就需要小一些的齿轮比.可以看到,2档的齿轮比就会小一些.图中,推动排挡杆,换档叉向右运动,套筒和蓝色齿轮啮合,前面讲过,套筒和黄色轴是一起转动的,所以动力被传递到黄色轴,继而传递给传动轴, 轮胎,车子就跑起来了.相应的,挂两档,换档叉就被推向另一边,和两档齿轮啮合.原理其实就是这么简单, 下面我们来看看正常的变速器,这是个5MT的变速器. 有了前面的讲解,这张图我们就很好理解了,齿轮比从1-5档逐渐变小,5档是最终比,这个比值一般是1:1,也就是说,发动机曲轴转一圈,5档齿轮就转一圈,这也是最经济的齿轮比.所以我们的汽车开到一定时速后,都会挂到最高档,以获得最佳燃油经济性.我们结合下面一张图,看看换档具体是怎么实现的,实际上,5MT 的汽车,换档叉有3根.从上面的图我们看不清楚,这里就很容易看到了。 排挡杆通过三个连杆连接着三个换档叉这样我们就很清楚了,你挂1档2档,实际上是让换档叉把套筒推向1档或2档的蓝色齿轮.你左右移动排档杆时，实际上是在选择不同的换档叉(不同的套筒),前后移动时则是选择不同的蓝色齿轮.这样,我们就了解了换档是怎么一回事最后还要讲两点:一是倒档,倒档实际上就是在红色和蓝色齿轮之间增加一个小齿轮.让蓝色齿轮反方向转动,实现倒车. 就这么简单. 二,同步器.
发动机基本工作原理 一、基本理论 汽油发动机将汽油的能量转化为动能来驱动汽车，最简单的办法是通过在发动机内部燃烧汽油来获得动能。因此，汽车发动机是内燃机----燃烧在发动机内部发生。 有两点需注意： 1．内燃机也有其他种类，比如柴油机，燃气轮机，各有各的优点和缺点。 2．同样也有外燃机。在早期的火车和轮船上用的蒸汽机就是典型的外燃机。燃料（煤、木头、油）在发动机外部燃烧产生蒸气，然后蒸气进入发动机内部来产生动力。内燃机的效率比外燃机高不少，也比相同动力的外燃机小很多。所以，现代汽车不用蒸汽机。 相比之下，内燃机比外燃机的效率高，比燃气轮机的价格便宜，比电动汽车容易添加燃料。这些优点使得大部分现代汽车都使用往复式的内燃机。 二、燃烧是关键 汽车的发动机一般都采用4冲程。（马自达的转子发动机在此不讨论，汽车画报曾做过介绍）https://www.doczj.com/doc/007818259.html,/leonhou 4冲程分别是：进气、压缩、燃烧、排气。完成这4个过程，发动机完成一个周期(2圈)。
理解4冲程活塞，它由一个活塞杆和曲轴相联，过程如下 1．活塞在顶部开始，进气阀打开，活塞往下运动，吸入油气混合气2．活塞往顶部运动来压缩油气混合气，使得爆炸更有威力。 3．当活塞到达顶部时，火花塞放出火花来点燃油气混合气，爆炸使得活塞再次向下运动。 4．活塞到达底部，排气阀打开，活塞往上运动，尾气从汽缸由排气管排出。 注意：内燃机最终产生的运动是转动的，活塞的直线往复运动最终由曲轴转化为转动，这样才能驱动汽车轮胎。https://www.doczj.com/doc/007818259.html,/leonhou 三、汽缸数 发动机的核心部件是汽缸，活塞在汽缸内进行往复运动，上面所描述的是单汽缸的运动过程，而实际应用中的发动机都是有多个汽缸的（4缸、6缸、8缸比较常见）。我们通常通过汽缸的排列方式对发动机分类：直列、V或水平对置（当然现在还有大众集团的W型，实际上是两个V组成）。不同的排列方式使得发动机在顺滑性、制造费用和外型上有着各自的优点和缺点，配备在相应的汽车上。见下图
《手动变速器的结构与工作原理》教案 教材东北师范大学出版社《汽车底盘构造与维修》授课班级汽修16-11班 课时分配4学时（160分钟）授课地点仿真实训室、底盘实训室课题手动变速器的结构与工作原理课型理实一体化 章节项目三活动一手动变速器的结构与工作原理 学情分析学生 特点 有一定的拆装基础，好奇心强，乐于接受新事物，勤于实践，善于动手。但理论学习热情不高；学习没有耐心，急于求成。 教材分析 地位 作用 《汽车底盘构造与维修》课程是学习汽车维修专业一门必不可少的基础课程，设在一年级第二学期学习，为后续课程《汽车故障诊断》的 学习奠定基础。 教学 目标 知识目标 1.掌握手动变速器的组成结构及其工作原理。 2.能分析手动变速器的各档传动路线。 能力目标 1.正确地使用工具和设备。 2.能按技术要求完成手动变速器的分解、零件清洗。 3.按技术要求装配、调整手动变速器。 情感目标 1.养成良好的学习习惯以及严谨的做事态度。 2.增强职业素养，树立合作意识和职业思想。 教学重 难点 重点 1.手动变速器的组成结构。 2.手动变速器的工作原理。 难点 1.手动变速器的各档传动路线。 2.手动变速器的拆装、调整。 教法学法教学 方法 以任务驱动教学法为主，演示法、小组讨论法为辅。学习 方法 自主探究学习法、小组合作学习法。 教学教具蓝墨云班课、ppt、仿真实训室、景格教学平台、手动变速器台架、拆装工具等 信息化方法采用信息化技术手段，将枯燥的知识生动化提高学生学习兴趣。利用蓝墨云班课上传微课，学生通过手机自学相关的内容并对教学进行评价反馈；运用景格教学平台的三维动画、仿真实训功能增强教学效果。 1
汽车变速器的分类及区别 手动变速器(MT) 手动变速器,也称手动挡,即用手拨动变速杆才能改变变速器内的齿轮啮合位置,改变传动比,从而达到变速的目的。 自动变速器(AT) 自动变速器,利用行星齿轮机构进行变速,它能根据油门踏板程度与车速变化,自动地进行变速。而驾驶者只需操纵加速踏板控制车速即可。一般来讲,汽车上常用的自动变速器有以下几种类型:液力自动变速器、液压传动自动变速器、电力传动自动变速器、有级式机械自动变速器与无级式机械自动变速器等。其中,最常见的就是液力自动变速器。 无级变速器(CVT) 无级变速器就是由两组变速轮盘与一条传动带组成的。因此,其比传统自动变速器结构简单,体积更小。另外,它可以自由改变传动比,从而实现全程无级变速,使汽车的车速变化平稳,没有传统变速器换挡时那种“顿”的感觉。 手自一体变速器 手自一体变速器由德国保时捷车厂在911车型上首先推出,称为Tip－tronic,它可使高性能跑车不必受限于传统的自动挡束缚,让驾驶者也能享受手动换挡的乐趣。此型车在其挡位上设有“＋”、“－”选择挡位。在D挡时,可自由变换降挡(－)或加挡(＋),如同手动挡一样。驾驶者可以在入弯前像手动挡般的强迫降挡减速,出弯时可以低中挡加油出弯。现在的自动挡车的方向盘上又增加了“＋”、“－”换挡按钮,驾驶者就能手不离开方向盘加减挡。 手动与自动主要有三方面的区别: 一就是操控方式不同。手动档需要驾驶者配合离合器进行换档操作,自动档则由变速箱根据设定的传动比来操作,不需要人工干预。 二就是驾驶感觉不同。手动档强调人的主观能动性,能充分唤起驾驶者的驾驶欲望与某种成就感。自动档则没有什么驾驶乐趣,讲究实用、省力。 三就是油耗不同。相同品牌、排量的汽车,手动档车比自动档车省油10%左右。 手动档的车有驾驶的乐趣,而自动档的车开起来轻松又愉快,所以现在越来越多的车开始提供自手动变速器。 AT也就就是常说的自动档,MT就就是手动档。在游戏默认为自动档,可以通过选项中的进行调整。那么她们有什么区别呢？简单的说,A T车换档全由车辆自己控制,MT需要人工干预。所以自动档的车开起来比较方便。自动档的汽车有很诱人的优点,首先就是不用操所离合器。手动档的汽车要开好,关键就是油离的配合,弄不好还会造成车辆损坏,而自动档的车,只要放到D档,驾驶者就只需要考虑油门与刹车了。再有的好处就就是上坡起步不会失误,坡起一直就是新手的难关,油离刹要全面的配合,常常让人手忙脚乱,而自动档的车在松开刹车准备起步时,车辆也不会后溜。 当然,自动档也有缺点。首当其从的就就是动力传输效率不高,手动变速箱的机械效率大约在95%,而自动变速箱只有可怜的88%左右。另一个缺点就就是制动功能,除了刹车有制动效果之外,引擎本身也有制动效果:松开油门时,引擎的制动效果就开始发挥作用,如果从高档降入低档,制动效果更明显。 CVT,通常指一种汽车变速器,也叫无级变速器,已经有了一百多年的历史。CVT与有级变速器的区别在于,它的变速比不就是间断的点,而就是一系列连续的值,从而实现了良好的经济性、动力性与驾驶平顺性,而且降低了排放与成本。另外,CVT也指英特尔清晰视频技术、电容式电压互感器。
OBD 的基本常识 更新时间：2013-5-22 14:07:11 OBD是英文On-Board Diagnostics的缩写，中文翻译为“车载自动诊断系统”。 这个系统将从发动机的运行状况随时监控汽车是否尾气超标，一旦超标，会马上发出警示。当系统出现故障时，故障(MIL)灯或检查发动机(Check Engine)警告灯亮，同时动力总成控制模块(PCM)将故障信息存入存储器，通过一定的程序可以将故障码从PCM中读出。根据故障码的提示，维修人员能迅速准确地确定故障的性质和部位。 OBD是英文On-Board Diagnostic的缩写，中文翻译为“车载诊断系统”。这个系统随时监控发动机的运行状 OBD 云鼠（UGV04）图片 况和尾气后处理系统的工作状态，一旦发现有可能引起排放超标的情况，会马上发出警示。当系统出现故障时，故障(MIL)灯或检查发动机(Check Engine)警告灯亮，同时OBD系统会将故障信息存入存储器，通过标准的诊断仪器和诊断接口可以以故障码的形式读取相关信息。根据故障码的提示，维修人员能迅速准确地确定故障的性质和部位。 从20世纪80年代起，美、日、欧等各大汽车制造企业开始在其生产的电喷汽车上配备OBD，初期的OBD没有自检功能。比OBD更先进的OBD-Ⅱ在20世纪90年代中期产生，美国汽车工程师协会(SAE)制定了一套标准规范，要求各汽车制造企
业按照OBD-Ⅱ的标准提供统一的诊断模式，在20世纪90年末期，进入北美市场的汽车都按照新标准设置OBD。 OBD-Ⅱ与以前的所有车载诊断系统不同之处在于有严格的排放针对性，其实质性能就是通过监测汽车的动力和排放控制系统来监控汽车的排放。当汽车的动力或排放控制系统出现故障，有可能导致一氧化碳(CO)、碳氢化合物(HC)、氮氧化合物(NOx)或燃油蒸发污染量超过设定的标准，故障灯就会点亮报警。 OBDII的特点： 1.统一车种诊断座形状为16PIN。 2.上有数值分析资料传输功能(DATA LINK CONNECTOR简称DLC)。 3.统一各车种相同故障代码及意义。 4.具有行车记录器功能。 5.具有重新显示记忆故障码功能。 6.具有可由仪器直接清除故障码功能。 虽然OBD-Ⅱ对监测汽车排放十分有效，但驾驶员接受不接受警告全凭“自觉”。为此，比OBD-Ⅱ更先进的OBD-Ⅲ产生了。OBD-Ⅲ主要目的是使汽车的检测、维护和管理合为一体，以满足环境保护的要求。OBD-Ⅲ系统会分别进入发动机、变速箱、ABS等系统ECU(电脑)中去读取故障码和其它相关数据，并利用小型车载通讯系统，例如GPS导航系统或无线通信方式将车辆的身份代码、故障码及所在位置等信息自动通告管理部门，管理部门根据该车辆排放问题的等级对其发出指令，包括去哪里维修的建议，解决排放问题的时限等，还可对超出时限的违规者的车辆发出禁行指令。因此，OBD-Ⅲ系统不仅能对车辆排放问题向驾驶者发出警告，而且还能对违规者进行惩罚。 OBD系统的应用是排放标准的一次革新，其功能的正确发挥对于车辆

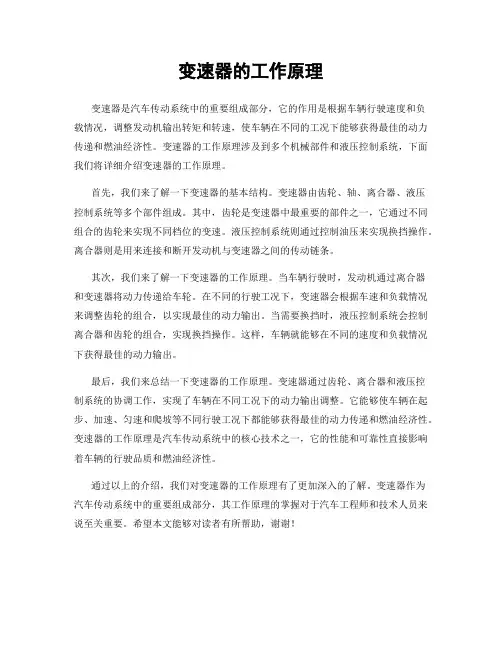

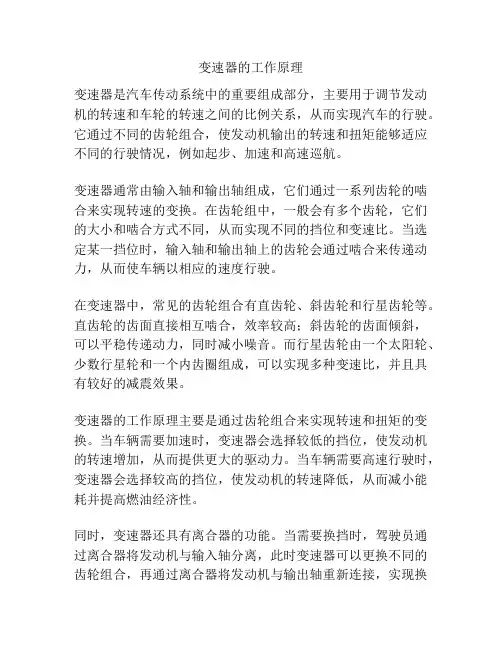

变速箱的基本工作原理 一、变速箱的作用 发动机的物理特性决定了变速箱的存在。首先，任何发动机都有其峰值转速；其次，发动机最大功率及最大扭矩在一定的转速区出现。比如，发动机最大功率出现在 5500转。变速箱可以在汽车行驶过程中在发动机和车轮之间产生不同的变速比，换档可以使得发动机工作在其最佳的动力性能状态下。理想情况下，变速箱应具有灵活的变速比。无级变速箱（CVT）就具有这种特性，可以较好的发挥发动机的动力性能。 二、CVT 无级变速箱有着连续的变速比。其一直因为价格、尺寸及可靠性的关系而没有大量装备汽车。现在，改进的设计使得CVT的使用已比较普遍。 下图为国产AUDI 2.8 CVT 汽车变速箱的基本工作原理 汽车变速箱的基本工作原理 变速箱通过离合器与发动机相连，这样，变速箱的输入轴就可以和发动机达到同步转速 下为奔驰C级Sport Coupe 6速手动变速箱

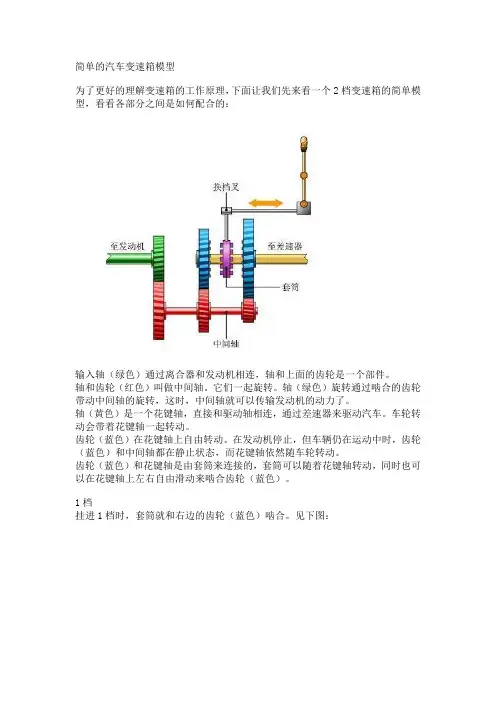

汽车变速箱的基本工作原理 一个5档的变速箱提供5种不同的变速比，在输入轴和输出轴间产生转速差。见下表： 汽车变速箱的基本工作原理 三、简单的变速箱模型 为了更好的理解变速箱的工作原理，下面让我们先来看一个2档变速箱的简单模型，看看各部分之间是如何配合的：
汽车变速箱的基本工作原理 输入轴（绿色）通过离合器和发动机相连，轴和上面的齿轮是一个部件。 轴和齿轮（红色）叫做中间轴。它们一起旋转。轴（绿色）旋转通过啮合的齿轮带动中间轴的旋转，这时，中间轴就可以传输发动机的动力了。 轴（黄色）是一个花键轴，直接和驱动轴相连，通过差速器来驱动汽车。车轮转动会带着花键轴一起转动。 齿轮（蓝色）在花键轴上自由转动。在发动机停止，但车辆仍在运动中时，齿轮（蓝色）和中间轴都在静止状态，而花键轴依然随车轮转动。 齿轮（蓝色）和花键轴是由套筒来连接的，套筒可以随着花键轴转动，同时也可以在花键轴上左右自由滑动来啮合齿轮（蓝色）。 1档 挂进1档时，套筒就和右边的齿轮（蓝色）啮合。见下图：
手动挡汽车驾驶技巧的基本知识要领 驾驶经验体现在操作的配合程度和配合方法上，手动档汽车驾驶技巧认为正确的系统操作是保障安全的前提。 方向盘就是手动档汽车驾驶技巧先提到的了：控制车身动态方向，根据车速的不同与转向角度的大小和转向的速度，会出现不同的横向加速度，也就是大家常听说的“G值”。G值作用在驾驶员和乘客上的表现是身体的倾斜和横移的力，对与驾驶员来说，这势必会影响操作乃至影响驾驶安全。作用在车身上的是悬挂的伸缩幅度和伸缩速度还有轮胎的横向抓地力，伸缩幅度和伸缩速度影响着车身的过弯姿势，危险的是那超过安全幅度，产生侧翻的时候；而伸缩速度会影响这个车身姿势变化的速度；在车辆转弯的时候，车辆产生横向加速力的时候，在轮胎还没突破抓地力前，悬挂就是这个卸力的机构，车速度越高、打方向越急，悬挂的卸力时间就越短，在悬挂还没有足够的时间卸力时，余下的能量就形成惯性，惯性超出安全值的时候，车子就出现了侧翻！在你意识到即将侧翻，并且已经形成趋势时，这时候你能做的就是反打方向，利用速度加方向带来的侧向加速力去抵消“一边倒”的惯性，并试图让悬挂尽早复位。轮胎，是这个横向加速力的最终作用点，当横向加速力超出了论坛的横向抓地能力时，就会出现轮胎横向滑移；轮胎滑移时，就脱离了原来的运动轨迹，如不做出正确的操作，车辆将失控。滑移距离视乎G值的大小。而
要让车辆尽早恢复控制的有效方法就是向滑移的方向打方向，并力求一次到位（在车辆的临界状态时，方向盘的任何细微动作都会影响车身的运动状态和运动轨迹，一次到位地打方向是让这个轨迹变化的影响减少的有效方法。），让方向轮跟这运动轨迹去介入这种运动，以期用方向轮可控制的纵向抓地力去代替不可控制的横向抓地力，最终取得车辆控制权的操作是理智的，这有赖于经验和操作魄力。也是手动档汽车驾驶技巧希望大家做到的。 手动档汽车驾驶技巧中的档位把握是重中之重：车辆变速齿轮的操控机构，一个通过连杆或连线联结齿轮拨叉操控齿轮组介入与退出传动总成的操控制杆。依据车辆的行进速度、行进方向和引擎的转速，选择正确的档位控制来配合达到各阶段运动特性。理智的驾驶行为不是一昧地追求高档位，应当让每个档位有足够的发挥，在行进的过程中让引擎有效地发挥。根据不同路况，每个档位还能担起收放自如的角色。如何利用好引擎的转速特性为驾驶意图服务，是开手档车的乐趣，也是经验所在。摸熟了车的脾气，这就是“点拨法”。所谓升档容易降档难，对手动档汽车的了解往往体现在适时降档上。档位的主要内容有适时升档、降档提速和抢引擎制动几个方面。手动档汽车驾驶技巧对于档位的分析还是很有独到之处吧！ 油门：单从字面上看，很容易让人理解为类似于油泵那样控制油路的通路开关，其实不然，手动档汽车驾驶技巧提到，油门
【卡车之家 原创】变速箱是车辆上非常重要的部件，它可以改变传动比，扩大驱动轮转 矩和转速的作用。随着现代科技的发展，变速箱也有了升级，从最初的手动变速箱，到现在无级变速箱，从无同步器到有同步器，操控越来越方便。虽说变速箱很重要，但是您对变速箱的了解有多少呢？您往下看。 车辆动力传输图 ● 变速箱种类 手动变速箱：也称手动挡，用手拨动变速杆才能改变变速器内的齿轮啮合，改变传动比，从而达到变速的目的。 自动变速箱：利用行星齿轮机构进行变速，它能根据油门踏板程度和车速变化，自动地进行变速。而驾驶者只需操纵加速踏板控制车速即可。 手自一体变速箱：就是把手动换挡和自动换挡两种模式结合在一起的变速形式，在这类变速箱上，都有显著的＋／－标志，你可以切入这个位置手动切换挡位。 无级变速箱：是由两组变速轮盘和一条传动带组成的。 在卡车上大多装配手动挡变速箱，在09年上市的豪沃A7车型上率先装配了手自一体变速箱。、管路敷设技术通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
手动车驾车入门 (2007-07-22 18:44:28) 转载 分类：驾车摄影 手动车驾车入门 学习之前的准备工作和必备条件. 准备工作没做好, 先不忙于开始. 1) 一台性能良好的老车. 性能良好是指, 刹车灵敏(以防意外), 发动机要皮实(不能憋火几次就趴架了), 方向盘要柔一点(因为有时候要单手打轮), 离合/变速器好. 什么叫离合器好呢? 我本人也说不出技术性的指标, 总之灵敏, 油离/车速稍微不匹配就吭吭地矬车. 举个极端的例子吧. 把车头紧紧抵在墙上, 挂5档, 慢慢松离合, 给不给油无 所谓, 如果左脚刚刚抬起一点点, 车就灭了, 这算过关; 如果左脚都抬起来了, 车还不灭, 这车就不能用来学车. 为什么老车好呢? 毁车不会太心疼啊. 另外, 老车的动静比较大(噪声和颤动), 这对初学者有好处. 2) 一个能正确熟练开手动车的同伴. 他可以不懂得如何教你, 但是总要有人把车开出来开回去吧. 3) 场地. 我个人认为, 在学会从容加减档之前, 还是不要上正式的路. 练车要大片开阔地. 至少半英里见方. 需要让一个新手从容地充分地从1档挂到5档. 距离短了不好. 有坡没关系(反正要学坡起), 但是不要坑坑洼洼. 4) 最好有开自动车的经验. 本文只介绍已有自动车经验者如何学开手动车. 手动车驾车入门2: 车动之前的基本功 这些基本功要在起步之前先练一练 1) 油/离脚踏板的感觉. 先说离合器: 一般踩离合要快要彻底, 松离合要尺度准确, 闷离合的时候要稳定, 不可忽高忽低. 所以, 要穿合适的鞋. 不能是高跟鞋, 否则离合不能迅速 踩到底. 不能是太厚太硬的鞋, 否则无法感觉到离合的张力. 也不能是太软太 薄的鞋, 否则脚底板坚持不了太长时间. 练习方法如下: 不用着车, 熄火状态 下练. 左脚反复练习迅速彻底地将离合踏板踩到底. 将整个离合器行程分为5 段(自由行程不算), 从离合踩到底开始, 慢慢抬1/5. 反复练习抬1/5, 直到能做到迅速准确不多不少地停在1/5处, 然后至少5秒钟后再放开脚. 然后练停 2/5处, 3/5处. 4/5处一般用不上, 不用练了. 此项练习的目的是, 帮助学习
手动挡操作基础知识 手上控制的三大部件：方向盘，转向灯，档位。转向灯在方向盘的左中位置。先打转向灯再转方向盘，任何一个道路环境转向灯打出三秒后在打方向盘，转向灯往哪，方向盘也往哪打。 档位在右手位，大部分设计为五档车，一档提速10公里左右，比如0到10公里/小时的速度就是在一档范围内，10-20公里/小时在二档范围;20-30公里/小时在三档范围;30-40公里/小时在四档范围;50-上限在五档范围，上限受限于车的马力，车辆在换到某一个档位后，即使不踩油门也可以在这个档位的速度上 保持均速行驶，因此档位才是车前进的动力，而油门只是在当前的档位上进行加速。 档位具体布局如下，： 1---3---5 >- -0 - -< 2---4---R 中间是空挡，空挡两边有受力弹簧，会让档杆在水平位置上自动归到空挡。考虑到弹簧受力，因此换 挡顺序如下： 空挡->1档，左移到底然后上移【一个直角】 1档-> 2档，直接下移到底【靠左用力往下到底】 2档->3档，上移半步，等待弹簧把档位杆复位然后上移到底。 3档->4档，直接下移到底【直下到底】 4档->5档，上移半步，右移到底，上移到底 空挡->R档，右移到底，下移到底 换挡要点，由低档到高档一定是一级一级换上去，不能越级加档。当速度增加时一定要换挡。但是从 高档换到低档可以根据车速可以越级换档，比如从5档直接到2档，或者3档。 ●脚上控制的部件：离合，刹车，油门。 左脚控制离合;右脚控制刹车和油门，因为刹车和油门时相克的，因此由一只脚来控制。 刹车时应该循序渐进，采用惯性刹车。一般情况时的刹车必须要有预见性准备，在观测到前方车辆减 速或者可能会需要减速时就要开始做刹车准备了，在刹车之中根据速度踩离合切断动力传送，然后轻踩刹 车降低车速，动作要领是不要一踩到底，而是根据前方路况控制收放刹车的幅度(需要多练习才能掌握窍门)。当然在紧急情况，需要急刹车，也只能猛踩刹车了。 油门是用来加速的，使用时也要循序渐进，轻踏缓抬，当油门踩下去后，车速会有提升，然后就需要 后续的换挡操作。 离合，离合用来切断动力传送，什么时候需要切断动力传送呢? 第一个是启动时，开车点火之前必须脚踩离合切断动力传送，否则一旦在档位中车子就会冲出去，但 是如果你踩着离合切断了动力传送，虽然这个时候发动机已经开始工作，但是动力传送被切断，因此车子 不会动，这个时候可以挂档，脚慢慢的放开离合，让车子一点点加速起来。在低档情况下，离合放开不能 过猛，要慢慢放，否则容易损坏发动机，或者起步熄火！ 第二个需要切断动力传送的情况是换挡时，因为换挡时需要调节动力比，如果不切断动力，也容易损 坏传动。这个原理和骑山地车时一样，变速时都是在齿轮静止状态而非运动状态。 第三个需要切断动力传送的情况是正常刹车时，在刹车时可以切断动力传送即安全又高效，切断了动 力传送如果你这个时候误踩油门也不会有车子也没有任何动力作用，一旦切断了动力传送，汽车就进入了 惯性模式，这个模式下你只需要施加阻力踩刹车就好了。

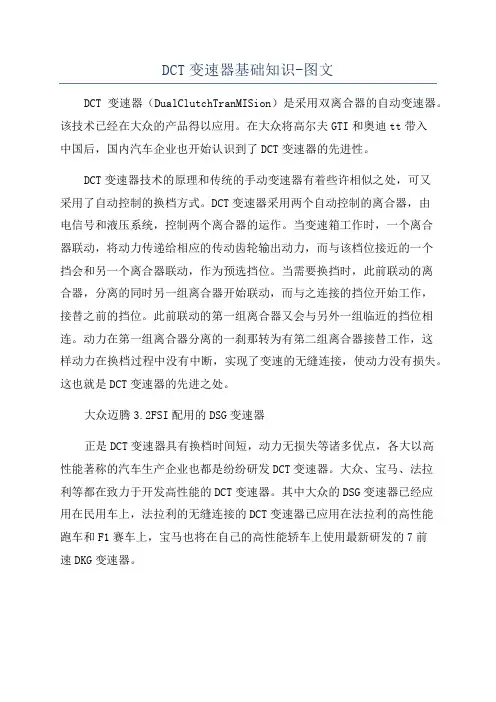

DCT变速器（Dual Clutch Trans MIS sion）是采用双离合器的自动变速器。该技术已经在大众的产品得以应用。在大众将高尔夫GTI和奥迪tt带入中国后，国内汽车企业也开始认识到了DCT变速器的先进性。
DCT变速器技术的原理和传统的手动变速器有着些许相似之处，可又采用了自动控制的换档方式。DCT变速器采用两个自动控制的离合器，由电信号和液压系统，控制两个离合器的运作。当变速箱工作时，一个离合器联动，将动力传递给相应的传动齿轮输出动力，而与该档位接近的一个挡会和另一个离合器联动，作为预选挡位。当需要换挡时，此前联动的离合器，分离的同时另一组离合器开始联动，而与之连接的挡位开始工作，接替之前的挡位。此前联动的第一组离合器又会与另外一组临近的挡位相连。动力在第一组离合器分离的一刹那转为有第二组离合器接替工作，这样动力在换档过程中没有中断，实现了变速的无缝连接，使动力没有损失。这也就是DCT变速器的先进之处。 大众迈腾3.2FSI 配用的DSG变速器 正是DCT变速器具有换档时间短，动力无损失等诸多优点，各大以高性能著称的汽车生产企业也都是纷纷研发DCT变速器。大众、宝马、法拉利等都在致力于开发高性能的DCT变速器。其中大众的DSG变速器已经应用在民用车上，法拉利的无缝连接的DCT变速器已应用在法拉利的高性能跑车和F1赛车上，宝马也将在自己的高性能轿车上使用最新研发的7前速DKG变速器。 但是目前摆在华晨和上汽面前的困难依旧，DCT变速器的核心就是离合器与电子控制系统，如何解决离合器材料的升温、磨损等问题都是研究的重点，而电子控制系统也是自主研发DCT变速器的一道难以逾越的鸿沟。
手动挡汽车驾驶技巧的基本知识要领手动挡汽车驾驶技巧的基本知识要领驾驶经验体现在操作的配合程度和配合 方法上，手动档汽车驾驶技巧认为正确的系统操作是保障安全的前提。 方向盘就是手动档汽车驾驶技巧先提到的了:控制车身动态方向，根据车速的 不同与转向角度的大小和转向的速度，会出现不同的横向加速度，也就是大家常听说的“G值”。G值作用在驾驶员和乘客上的表现是身体的倾斜和横移的力，对与 驾驶员来说，这势必会影响操作乃至影响驾驶安全。作用在车身上的是悬挂的伸缩幅度和伸缩速度还有轮胎的横向抓地力，伸缩幅度和伸缩速度影响着车身的过弯姿势，危险的是那超过安全幅度，产生侧翻的时候;而伸缩速度会影响这个车身姿势 变化的速度;在车辆转弯的时候，车辆产生横向加速力的时候，在轮胎还没突破抓 地力前，悬挂就是这个卸力的机构，车速度越高、打方向越急，悬挂的卸力时间就越短，在悬挂还没有足够的时间卸力时，余下的能量就形成惯性，惯性超出安全值的时候，车子就出现了侧翻～在你意识到即将侧翻，并且已经形成趋势时，这时候你能做的就是反打方向，利用速度加方向带来的侧向加速力去抵消“一边倒”的惯性，并试图让悬挂尽早复位。轮胎，是这个横向加速力的最终作用点，当横向加速力超出了论坛的横向抓地能力时，就会出现轮胎横向滑移;轮胎滑移时，就脱离了 原来的运动轨迹，如不做出正确的操作，车辆将失控。滑移距离视乎G值的大小。而or equal to 200 mm, not more than 4 mm. 7.3.9 simmering bending production of square steel tube extension, to use the whole tube bending. Interface if necessary, the welding position should be located in the middle of the vertical arm. 7.3.10 install expansion joints should be done. If design is not required, pipe compensator lengthen should conform to the requirements in the following table: square scale length

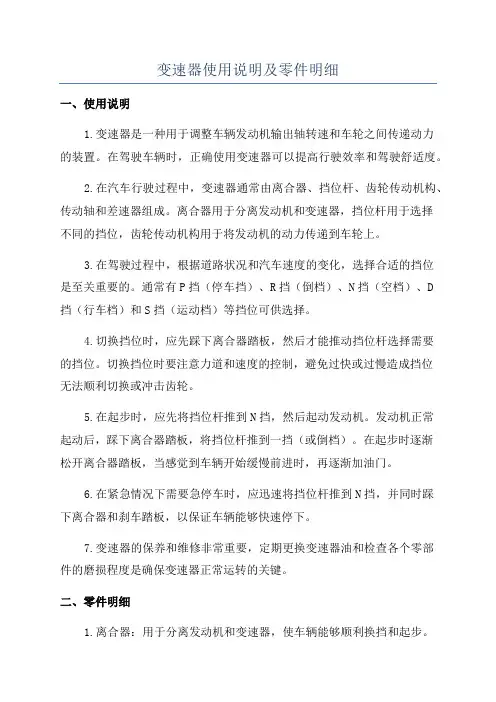

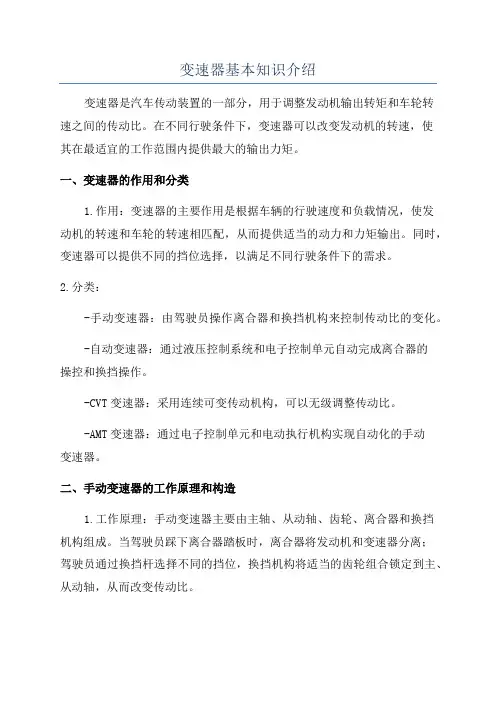

汽车变速器基本知识 一．汽车变速器的分类： 1．手动变速器（Manual Transmission,简称MT），也叫手动档或机械式变速器，即必须用手拨动变速杆才能改变变速器的传动比，从而达到变速的目的。在操纵时必须踩下离合，方可拨得动变速杆。 2．自动变速器：目前在世界上使用最多的汽车自动变速器主要有3种类型： 1）液力自动变速器（Automatic Transmission,简称AT），利用行星齿轮进行变速，它能根据油门踏板程度和车速变化，自动的进行变速。虽说自动变速汽车没有离合器，但自动变速器中有很多离合器，这些离合器能随车速变化而自动分离或合闭，从而达到自动变速的目的。 2）电控机械式变速器(Automated Mechanical Transmission,简称AMT)，它是在传统的机械变速器和干式离合器的基础上，应用电子技术和自动变速理论，以电子控制单元（ECU）为核心，通过液压执行系统控制离合器的分离和接合，选档、换档操作以及发动机节气门的调节，来实现起步、换档的自动操纵。齿轮传动固有的传动效率高，结构紧凑，工作可靠等优点被很好的继承下来，而且成本低易于制造。 3）金属带无级自动变速器（CVT），无级变速系统不像手动变速器式自动变速器那样用齿轮变速，而是用两个滑轮和一条钢带来变速，其传动比可以随意变化，没有换档的突跳感觉，并且它能克服普通自动变速器油门反应慢，油耗高等缺点。 3．手动/自动变速器 手动/自动变速器由德国保时捷厂在911车型上首先推出，称为Tiptronic,它可使高性能跑车不必受限于传统的自动档束缚，让驾驶者也能享受手动换档的乐趣。 二．机械式变速器 1．设计要求： 1）正确的选择变速器的档位数和传动比，并使之与发动机参数及主减速比作优化匹配，以保证汽车具有良好的动力性与燃油经济性。 2）设置空挡，以保证汽车在必要时能将发动机与传动系长时间分离；设置倒档，使汽车可以倒退行驶。 3）体积小、质量小、承载能力强，使用寿命长、工作可靠。 4）操纵简单、准确、轻便、迅速。
