3 污水处理构筑物的计算
3.1细格栅
3.1.1设计说明
格栅系由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎皮、毛发、果皮、蔬菜、塑料制品等。以减轻后续处理构筑物的处理负荷，并保证其正常运行。
格栅的进出水水质见表3-1所示。
表3-1 格栅进出水水质
水质指标BOD5COD SS
进水6400 13000 2000
去除率0 0 10％
出水6400 13000 1800
3.1.2设计计算
本工艺采用矩形断面调节池前细格栅一道，采用机械清渣。
（1）栅前水深的确定
式中，Q——设计流量，设计中取为0.0289m3/s；
h——栅前水深，m；
v1——栅前渠道水流流速，设计中取为0.6m/s。
（2）细格栅的栅条间隙数
式中，n——格栅栅条间隙数，个；
Q——设计流量，m3/s；
α——格栅倾角，(o)；
b——格栅栅条间隙，m；
h——格栅栅前水深，m；
v——格栅过栅流速，m/s。
过栅流速采用为0.7m/s，Q=0.0289m3/s，栅条间隙b=0.01m，栅前水深为0.16m，格栅安装倾角α=60o，则
个，取为个。
（3）格栅槽有效宽度（B）
式中，B——格栅槽有效宽度，m；
S——每根格栅条的宽度，m。
设计中采用Φ10mm圆钢为栅条，即取S=0.01m，则
，取为。
（4）进水渠道渐宽部分的长度
设进水渠道宽B1=0.25m，渐宽部分展开角=20o，此时进水渠道内的流速为：
，在～范围之内，符合要求。
则，进水渠道渐宽部分长度：
（5）出水渠道的渐窄部分的长度
（6）过栅水头损失
式中，h1——水头损失，m；
β——格栅条的阻力系数，栅条断面为锐边矩形断面β=2.42；
k——格栅受污物堵塞时的水头损失增大系数，一般采用k=3。
（7）槽后明渠的总高度
式中，H——槽后明渠的总高度，m；
h2——明渠超高，m，设计中取h2=0.3m。
（8）格栅槽总长度
式中，L——格栅槽总长度，m；
H1——格栅明渠的深度，m，H1=h+h2。
（9）每日栅渣量
式中，W——每日栅渣量，m3/d;
ω1——栅渣量，取ω1=0.1m3/103m3污水。
故采用机械清渣。
根据《给水排水设计手册》第9册，选用XWB-Ⅲ型背耙式格栅除污机。
表3-2 XWB-Ⅲ型背耙式格栅除污机性能
图3-1 格栅计算示意图
3.2调节池
3.2.1设计说明
（1）水量调节池实际是一座变水位的贮水池，进水一般为重力流，出水用泵提升。池中最高水位不高于进水管的设计高度，最低水位为死水位。
（2）调节池的形状宜为方形或圆形，以利于形成完全混合状态。长形池宜设多个进口和出口。
（3）调节池不具有废水处理的功能。
3.2.2设计计算
本设计水力停留时间取T=8h，设计流量Q=2500m3/d=104.2m3/h。
（1）调节池的尺寸
调节池体积：V=QT=104.2×8=833(m3)
取池子总高度H=5.5m，其中超高0.5m，有效水深h=5m，则池面积为
池长取16m，池宽取12m，则实际有效水深为
取超高0.5m，则调节池的实际池深H=4.3+0.5=4.8m
（2）潜污泵
调节池集水坑内设2台上海阳光泵业制造有限公司生产的QW系列无堵塞移动式潜污泵（1用1备），水泵的基本性能参数见表3-3。
表3-3 潜水排污泵性能
型号
流量
（m3/h）
扬程
（m）
转速
（r/min）
电动机功率
（kW）
效率
（%）
出口直径
（mm）
QW125-130
130 15 1460 11 62 125
（3）搅拌
为防止污水中悬浮物的沉积和使水质均匀，可采用水泵强制循环进行搅拌，也可以采用专用搅拌设备进行搅拌。
水泵强制循环搅拌，是在调节池底部设穿孔管，穿孔管与水泵压力水相连，用压力水进行搅拌。水泵强制循环搅拌的优点是不需要在池内安装其它专用搅拌设备，并可根据悬浮沉积的程度随时调节压力水循环的强度。其缺点是穿孔管容易堵塞，检修不方便，影响使用。目前工程上常用潜水搅拌机进行搅拌。
根据调节池的有效容积，搅拌功率一般按1m3污水4～8W选配搅拌设备。本工程取5W，调节池选配潜水搅拌机的总功率为2500×5=12.5(kW)。
选择5台晨容环保公司出产的QJB型潜水搅拌机（不锈钢），均匀安装在调节池内。
表3-4 潜水搅拌器电动机性能
型号功率
(kW) 电流
(A)
叶轮直径
(mm)
叶轮转速
(r/min)
重量
(kg)
QJB2.5/8-400/3-7408 2.5 9 400 740 70
3.3竖流沉淀池
3.3.1设计说明
竖流沉淀池是利用污水从沉淀池中心管流入，沿着中心管向下流动，经中心管下部的反射板折向上方流动，污水以流速v自下向上流动，污水中的颗粒以沉速u向下沉降，当u＞v时颗粒开始下沉，u=v时颗粒悬浮污水中，u＜v时，颗粒随污水流出。上升至沉淀池顶部的污水用设在沉淀池四周的锯齿形三角堰流入集水槽排出。竖流沉淀池由进水装置、中心管、出水装置、沉淀区、污泥斗及排泥装置组成。其进出水水质见表3-5所示。
表3-5 竖流沉淀池进出水水质
水质指标BOD5COD SS
进水6400 13000 1800
去除率25％20％50％
出水4800 10400 900
3.3.2设计计算
设计中取1座竖流沉淀池，设计流量。
（1）中心进水管面积与直径
式中，A0——沉淀池中心进水管面积(m2)；
Q——设计流量(m3/s)；
v0——中心进水管流速，设计取为0.03m/s。
d0——中心进水管直径(m)。
（2）中心进水管喇叭口与反射板之间的缝隙高度
式中，h3——中心进水管喇叭口与反射板之间的缝隙高度(m)；
v1——污水从中心进水管喇叭口与反射板之间的缝隙流出速度(m/s)，一般取为0.02 m/s～0.03m/s；
d1——喇叭口直径(m)，一般采用。
设计中取，。
（3）沉淀池总面积及沉淀池直径
式中，A1——沉淀池的沉淀区面积(m2)；
v——污水在沉淀池内上升流速(m/s)；
D——沉淀池直径(m)。
设计中取，。
（4）沉淀池的有效沉淀高度，即中心管的高度
式中，h2——沉淀池有效水深(m)；
t——沉淀时间，设计取为1.5h。
校核沉淀池径深比：D/h2=7.3/3.78=1.93＜3，符合规范。
（5）污泥部分所需容积
式中，Q——污水流量(m3/s)；
C1——进水悬浮物浓度(mg/L)；
C2——出水悬浮物浓度(mg/L)；
——污泥容重(t/m3)，约为1；
p o——污泥含水率(％)。
设计中取T=1d，p0=97％
（6）污泥斗及污泥斗高度
污泥斗设在沉淀池的进水端，采用重力排泥，排泥管伸入污泥斗底部，为防止污泥斗底部积泥，污泥斗底部直径取为0.5m，污泥斗倾角取为600。
污泥斗高度
污泥斗容积
式中，V1——污泥斗容积(m3)；

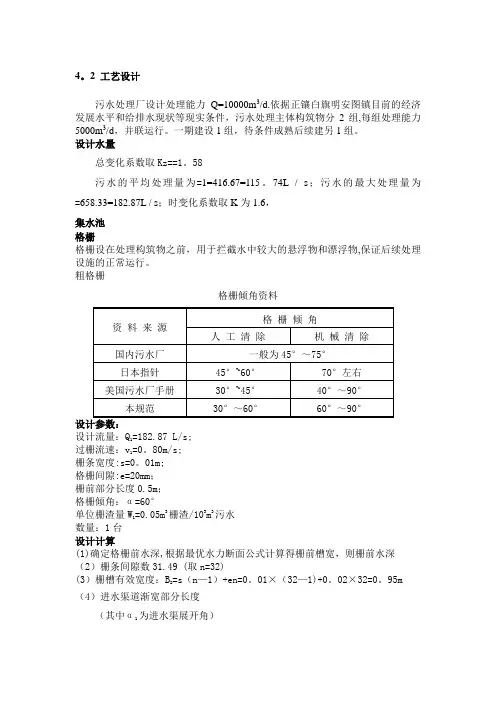

4.2 工艺设计 污水处理厂设计处理能力Q=10000m 3/d 。依据正镶白旗明安图镇目前的经济发展水平和给排水现状等现实条件，污水处理主体构筑物分2组，每组处理能力5000m 3/d ，并联运行。一期建设1组，待条件成熟后续建另1组。 设计水量 总变化系数取Kz=11 .07 .2Q =1.58 污水的平均处理量为平Q =1d m /1034?=416.67h m /3=115.74L / s ；污水的最大处理量为d m Q /106.134max ?==658.33h m /3=182.87L / s ；时变化系数取K 时为1.6， 集水池 格栅 格栅设在处理构筑物之前，用于拦截水中较大的悬浮物和漂浮物，保证后续处理设施的正常运行。 粗格栅 格栅倾角资料 设计参数： 设计流量:Q 1=182.87 L/s; 过栅流速:v 1=0.80m/s; 栅条宽度:s=0.01m; 格栅间隙:e=20mm; 栅前部分长度0.5m ； 格栅倾角:α=60° 单位栅渣量W 1=0.05m 3栅渣/103m 3污水 数量：1台 设计计算
（1）确定格栅前水深，根据最优水力断面公式2 12 11v B Q =计算得栅前槽宽 m B 68.01=，则栅前水深m B h 34.02 68.021≈== （2）栅条间隙数49.318 .034.002.060sin 0.183sin 11≈????== ehv Q n α31.49 （取n=32） （3）栅槽有效宽度:B 2=s （n-1）+en=0.01×(32-1)+0.02×32=0.95m （4）进水渠道渐宽部分长度m B B L 38.020tan 20.68 0.95tan 21121=? -=-= α （其中α1为进水渠展开角） （5）栅槽与出水渠道连接处的渐窄部分长度m L L 19.02 38 .0212=== （6）过栅水头损失（h 1） 因栅条边为矩形截面，取k=3，则 m g k kh h v 810.060sin 81 .928.0)20.001.0(42.23sin 22 34 2 1=?????===αξ 其中: h 0：计算水头损失m k ：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3 ：阻力系数，与栅条断面形状有关， =β（s/e ）4/3当为矩形断面时β=2.42 参考《污水处理厂工艺设计手册》，粗格栅水头损失一般为0.08-0.15m ，因此符合规定要求。 （7）栅后槽总高度（H ） 取栅前渠道超高h 2=0.3m ，则栅前槽总高度H 1=h+h 2=0.34+0.3=0.64m 栅后槽总高度H=h+h 1+h 2=0.34+0.081+0.3=0.72m （8）格栅总长度L=L 1+L 2+0.5+1.0+ H 1/tan α =0.38+0.19+0.5+1.0+0.64/tan60° =2.44m （9）每日栅渣量:用公式W= 1000 86400 1max ???总K W Q 计算，取W 1=0.05m 3/103m 3
污水厂设计计算书 第一章 污水处理构筑物设计计算 一、粗格栅 1.设计流量Q=20000m 3/d ，选取流量系数K z =1.5则： 最大流量Q max ＝1.5×20000m 3/d=30000m 3/d ＝0.347m 3/s 2.栅条的间隙数（n ） 设:栅前水深h=0.4m,过栅流速v=0.9m/s,格栅条间隙宽度b=0.02m,格栅倾 角α=60° 则：栅条间隙数85.449 .04.002.060sin 347.0sin 21=???== bhv Q n α(取n=45) 3.栅槽宽度(B) 设：栅条宽度s=0.01m 则：B=s （n-1）+bn=0.01×（45-1）+0.02×45=1.34m 4.进水渠道渐宽部分长度 设：进水渠宽B 1=0.90m,其渐宽部分展开角α1=20°（进水渠道前的流速为0. 6m/s ） 则：m B B L 60.020tan 290.034.1tan 2111=?-=-=α 5.栅槽与出水渠道连接处的渐窄部分长度(L 2) m L L 30.02 60.0212=== 6.过格栅的水头损失（h 1） 设：栅条断面为矩形断面，所以k 取3
则：m g v k kh h 102.060sin 81 .929.0)02.001.0(4.23sin 2234 201=?????===αε 其中ε=β（s/b ）4/3 k —格栅受污物堵塞时水头损失增大倍数，一般为3 h 0--计算水头损失，m ε--阻力系数，与栅条断面形状有关，当为矩形断面时形状系数β=2.4将β 值代入β与ε关系式即可得到阻力系数ε的值 7.栅后槽总高度(H) 设：栅前渠道超高h 2=0.3m 则：栅前槽总高度H 1=h+h 2=0.4+0.3=0.7m 栅后槽总高度H=h+h 1+h 2=0.4+0.102+0.3=0.802m 8.格栅总长度(L) L=L 1+L 2+0.5+1.0+ H 1/tan α=0.6+0.3+0.5+1.0+0.7/tan60°=2.8 9. 每日栅渣量(W) 设：单位栅渣量W 1=0.05m 3栅渣/103m 3污水 则：W=Q W 1=05.0105.130000100031max ??=??-Z K W Q =1.0m 3/d 因为W>0.2 m 3/d,所以宜采用机械格栅清渣 10.计算草图：
3 污水处理构筑物的计算 3.1细格栅 3.1.1设计说明 格栅系由一组平行的金属栅条或筛网制成，安装在污水渠道上、泵房集水井的进口处或污水厂的端部，用以截留较大的悬浮物或漂浮物，如纤维、碎皮、毛发、果皮、蔬菜、塑料制品等。以减轻后续处理构筑物的处理负荷，并保证其正常运行。 格栅的进出水水质见表3-1所示。 表3-1 格栅进出水水质 水质指标BOD5COD SS 进水6400 13000 2000 去除率0 0 10％ 出水6400 13000 1800 3.1.2设计计算 本工艺采用矩形断面调节池前细格栅一道，采用机械清渣。 （1）栅前水深的确定 式中，Q——设计流量，设计中取为0.0289m3/s； h——栅前水深，m； v1——栅前渠道水流流速，设计中取为0.6m/s。 （2）细格栅的栅条间隙数 式中，n——格栅栅条间隙数，个； Q——设计流量，m3/s； α——格栅倾角，(o)； b——格栅栅条间隙，m； h——格栅栅前水深，m； v——格栅过栅流速，m/s。 过栅流速采用为0.7m/s，Q=0.0289m3/s，栅条间隙b=0.01m，栅前水深为0.16m，格栅安装倾角α=60o，则 个，取为个。 （3）格栅槽有效宽度（B）
式中，B——格栅槽有效宽度，m； S——每根格栅条的宽度，m。 设计中采用Φ10mm圆钢为栅条，即取S=0.01m，则 ，取为。 （4）进水渠道渐宽部分的长度 设进水渠道宽B1=0.25m，渐宽部分展开角=20o，此时进水渠道内的流速为： ，在～范围之内，符合要求。 则，进水渠道渐宽部分长度： （5）出水渠道的渐窄部分的长度 （6）过栅水头损失 式中，h1——水头损失，m； β——格栅条的阻力系数，栅条断面为锐边矩形断面β=2.42； k——格栅受污物堵塞时的水头损失增大系数，一般采用k=3。 （7）槽后明渠的总高度 式中，H——槽后明渠的总高度，m； h2——明渠超高，m，设计中取h2=0.3m。 （8）格栅槽总长度 式中，L——格栅槽总长度，m； H1——格栅明渠的深度，m，H1=h+h2。 （9）每日栅渣量 式中，W——每日栅渣量，m3/d; ω1——栅渣量，取ω1=0.1m3/103m3污水。

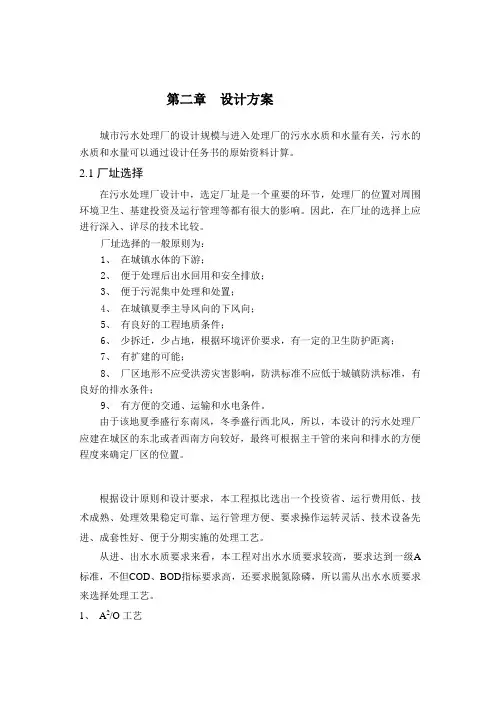

第二章设计方案 城市污水处理厂的设计规模与进入处理厂的污水水质和水量有关，污水的水质和水量可以通过设计任务书的原始资料计算。 2.1厂址选择 在污水处理厂设计中，选定厂址是一个重要的环节，处理厂的位置对周围环境卫生、基建投资及运行管理等都有很大的影响。因此，在厂址的选择上应进行深入、详尽的技术比较。 厂址选择的一般原则为： 1、在城镇水体的下游； 2、便于处理后出水回用和安全排放； 3、便于污泥集中处理和处置； 4、在城镇夏季主导风向的下风向； 5、有良好的工程地质条件； 6、少拆迁，少占地，根据环境评价要求，有一定的卫生防护距离； 7、有扩建的可能； 8、厂区地形不应受洪涝灾害影响，防洪标准不应低于城镇防洪标准，有良好的排水条件； 9、有方便的交通、运输和水电条件。 由于该地夏季盛行东南风，冬季盛行西北风，所以，本设计的污水处理厂应建在城区的东北或者西南方向较好，最终可根据主干管的来向和排水的方便程度来确定厂区的位置。 2.2.2常用污水处理工艺 根据设计原则和设计要求，本工程拟比选出一个投资省、运行费用低、技术成熟、处理效果稳定可靠、运行管理方便、要求操作运转灵活、技术设备先进、成套性好、便于分期实施的处理工艺。 从进、出水水质要求来看，本工程对出水水质要求较高，要求达到一级A 标准，不但COD、BOD指标要求高，还要求脱氮除磷，所以需从出水水质要求来选择处理工艺。 1、A2/O工艺
