引言
由于多径和移动台运动等影响因素，使得移动信道对传输信号在时间、频率和角度上造成了色散，如时间色散、频率色散、角度色散等等，因此多径信道的特性对通信质量有着至关重要的影响，而多径信道的包络统计特性成为我们研究的焦点。根据不同无线环境，接收信号包络一般服从几种典型分布，如瑞利分布、莱斯分布和Nakagami-m分布。在本文中，专门针对服从瑞利分布的多径信道进行模拟仿真，进一步加深对多径信道特性的了解。
仿真原理
1、瑞利分布简介
环境条件：
通常在离基站较远、反射物较多的地区，发射机和接收机之间没有直射波路径，存在大量反射波；到达接收天线的方向角随机且在（0~2π）均匀分布；各反射波的幅度和相位都统计独立。
幅度、相位的分布特性：
包络 r 服从瑞利分布，θ在0～2π内服从均匀分布。瑞利分布的概率分布密度如图1所示：
图1 瑞利分布的概率分布密度
2、多径衰落信道基本模型
根据ITU-RM.1125标准，离散多径衰落信道模型为
()
1()()()N t k k k y t r t x t τ==-∑%% (1)
其中,()k r t 复路径衰落，服从瑞利分布; k τ是多径时延。 多径衰落信道模型框图如图2所示：
图2 多径衰落信道模型框图
3、产生服从瑞利分布的路径衰落r(t)
利用窄带高斯过程的特性，其振幅服从瑞利分布，即
()r t = （2）
上式中，()c n t 、()s n t 分别为窄带高斯过程的同相和正交支路的基带信号。
首先产生独立的复高斯噪声的样本，并经过FFT 后形成频域的样本，然后与S （f ）开方后的值相乘，以获得满足多普勒频谱特性要求的信号，经IFFT 后变换成时域波形，再经过平方，将两路的信号相加并进行开方运算后，形成瑞利衰落的信号r(t)。如下图3所示:
图3 瑞利衰落的产生示意图
其中，
()S f =
（3） 4、 产生多径延时k τ
多径/延时参数如表1所示：
表1 多径延时参数
仿真框架
根据多径衰落信道模型（见图2），利用瑞利分布的路径衰落r(t)（见图3）和
（见表1），我们可以得到多径信道的仿真框图，如图4所示；
多径延时参数k
图4 多径信道的仿真框图
仿真结果
1、多普勒滤波器的频响
图5多普勒滤波器的频响
2、多普勒滤波器的统计特性
图6 多普勒滤波器的统计特性
3、信道的时域输入/输出波形
图7信道的时域输入/输出波形
小组分工
程序编写：吴溢升
报告撰写：谭世恒
仿真代码
%main.m
clc;
LengthOfSignal=10240; %信号长度(最好大于两倍fc)
fm=512; %最大多普勒频移
fc=5120; %载波频率
t=1:LengthOfSignal; % SignalInput=sin(t/100);
SignalInput=sin(t/100)+cos(t/65); %信号输入
delay=[0 31 71 109 173 251];
power=[0 -1 -9 -10 -15 -20]; %dB
y_in=[zeros(1,delay(6)) SignalInput]; %为时移补零
y_out=zeros(1,LengthOfSignal); %用于信号输出
for i=1:6
Rayl;
y_out=y_out+r.*y_in(delay(6)+1-delay(i):delay(6)+LengthOfSignal-delay(i) )*10^(power(i)/20);
end;
figure(1);
subplot(2,1,1);
plot(SignalInput(delay(6)+1:LengthOfSignal)); %去除时延造成的空白信号title('Signal Input');
subplot(2,1,2);
plot(y_out(delay(6)+1:LengthOfSignal)); %去除时延造成的空白信号
title('Signal Output');
figure(2);
subplot(2,1,1);
hist(r,256);
title('Amplitude Distribution Of Rayleigh Signal')
subplot(2,1,2);
hist(angle(r0));
title('Angle Distribution Of Rayleigh Signal');
figure(3);
plot(Sf1);
title('The Frequency Response of Doppler Filter');
%Rayl.m
f=1:2*fm-1; %通频带长度
y=0.5./((1-((f-fm)/fm).^2).^(1/2))/pi; %多普勒功率谱(基带) Sf=zeros(1,LengthOfSignal);
Sf1=y;%多普勒滤波器的频响
Sf(fc-fm+1:fc+fm-1)=y; %(把基带映射到载波频率)
x1=randn(1,LengthOfSignal);
x2=randn(1,LengthOfSignal);
nc=ifft(fft(x1+i*x2).*sqrt(Sf)); %同相分量
x3=randn(1,LengthOfSignal);
x4=randn(1,LengthOfSignal);
ns=ifft(fft(x3+i*x4).*sqrt(Sf)); %正交分量
r0=(real(nc)+j*real(ns)); %瑞利信号
r=abs(r0); %瑞利信号幅值
引言 由于多径和移动台运动等影响因素，使得移动信道对传输信号在时间、频率和角度上造成了色散，如时间色散、频率色散、角度色散等等，因此多径信道的特性对通信质量有着至关重要的影响，而多径信道的包络统计特性成为我们研究的焦点。根据不同无线环境，接收信号包络一般服从几种典型分布，如瑞利分布、莱斯分布和Nakagami-m分布。在本文中，专门针对服从瑞利分布的多径信道进行模拟仿真，进一步加深对多径信道特性的了解。 仿真原理 1、瑞利分布简介 环境条件： 通常在离基站较远、反射物较多的地区，发射机和接收机之间没有直射波路径，存在大量反射波；到达接收天线的方向角随机且在（0~2π）均匀分布；各反射波的幅度和相位都统计独立。 幅度、相位的分布特性： 包络 r 服从瑞利分布，θ在0～2π内服从均匀分布。瑞利分布的概率分布密度如图1所示： 图1 瑞利分布的概率分布密度 2、多径衰落信道基本模型
根据ITU-RM.1125标准，离散多径衰落信道模型为 () 1()()()N t k k k y t r t x t τ==-∑%% (1) 其中,()k r t 复路径衰落，服从瑞利分布; k τ是多径时延。 多径衰落信道模型框图如图2所示： 图2 多径衰落信道模型框图 3、产生服从瑞利分布的路径衰落r(t) 利用窄带高斯过程的特性，其振幅服从瑞利分布，即 ()r t = （2） 上式中，()c n t 、()s n t 分别为窄带高斯过程的同相和正交支路的基带信号。 首先产生独立的复高斯噪声的样本，并经过FFT 后形成频域的样本，然后与S （f ）开方后的值相乘，以获得满足多普勒频谱特性要求的信号，经IFFT 后变换成时域波形，再经过平方，将两路的信号相加并进行开方运算后，形成瑞利衰落的信号r(t)。如下图3所示: 图3 瑞利衰落的产生示意图 其中，
实验一 瑞利信道的仿真 一 引言：瑞利信道介绍 瑞利衰落信道（Rayleigh fading channel ）是一种无线电信号传播环境的统计模型。这种模型假设信号通过无线信道之后，其信号幅度是随机的，即“衰落”，并且其包络服从瑞利分布。[1] 瑞利分布就是两个独立的高斯分布的平方和的开方一个信号都是分为正交的两部分，而每一部分都是多个路径信号的叠加，当路径数大于一定数量的时候，他们的和就满足高斯分布。而幅度就是两个正交变量和的开平方，就满足瑞利分布了。[2] 二 实验目的： 用MATLAB 软件仿真瑞利信道，产生瑞利信道的随机数，画出产生瑞利数据的CDF 和PDF ，并求瑞利数据的均植和方差。 三 实验内容： 1、实验原理： 一个随机二维向量的两个分量呈独立的、有着相同的方差的正态分布时，这个向量的模呈瑞利分布，两个正交高斯噪声信号之和的包络服从瑞利分布。信道符合瑞利分布，做出概率密度函数曲线。这里又到了瑞利分布的概率密度函数 2 22()exp() 0r 2r r p r σσ=-≤≤∞运用公式验证瑞利信道是符合瑞利分布的。 2、程序框图
3、源程序代码 % parameters setting clc; n=0:0.1:10; sigma=1; N=100000; x=randn(1,N); y=randn(1,N); M=x+j*y; r=sqrt(sigma*(x.^2+y.^2)); % q=1-exp((-(x.^2+y.^2))/(2*sigma*sigma)); % step=0.1; %range=0:step:3; h=hist(r,n); fr_approx=h/(0.1*sum(h)); pijun=sum(r)/N; junfanghe=(r-pijun).^2; junfang=sum(junfanghe)/N; u=0; % w=hist(q,n); % fr_approx1=-w/(0.1*sum(w)); % Calculate the CDF &Drawing cdf=raylcdf(n,sigma); subplot(3,1,1); plot(n,cdf); % hold on; % plot(n,fr_approx1,'ko'); % Calculate the PDF & Drawing title('Normal cumulative distribution'); pdf=raylpdf(n,sigma); subplot(3,1,2); plot(n,pdf); title('Normal probability density'); hold on; plot(n,fr_approx,'ko'); axis([0 8 0 1]) wucha=fr_approx-pdf; subplot(3,1,3); plot(n,wucha); title('wucha'); % Generate the randoms & Calculate the mean, covariance R=raylrnd(sigma,1,1000); % subplot(3,1,3);
main clc; LengthOfSignal=10240; %设置信号长度(由于最好大于两倍fc奈奎斯特采样) fm=512; %最大多普勒频移 fc=5120; %载波频率 t=1:LengthOfSignal; % SignalInput=sin(t/100); SignalInput=sin(t/100)+cos(t/65); %时域信号输入 delay=[0 21 62 100 150 250]; %设置不同路径的时延 power=[0 -1 -5 -11 -16 -20]; %功率衰减系数dB y_in=[zeros(1,delay(6)) SignalInput]; %为时移补零 y_out=zeros(1,LengthOfSignal); %时域输出信号 fori=1:6 Ray; y_out=y_out+r.*y_in(delay(6)+1-delay(i):delay(6)+LengthOfSignal-delay(i))*10^(power(i)/20); end; %进行输出信号叠加 figure(1); subplot(2,1,1); plot(SignalInput(delay(6)+1:LengthOfSignal),'r'); %画出时域信号输入波形 title('时域信号输入'); subplot(2,1,2); plot(y_out(delay(6)+1:LengthOfSignal),'r'); %画出时域信号输出波形 title('时域信号输出'); figure(2); plot(Sf1,'r'); title('多普勒滤波器的频率响应特性'); %画出多普勒滤波器的频率响应特性 Ray f=1:2*fm-1; %设置通频带宽度 y=0.5./((1-((f-fm)/fm).^2).^(1/2))/pi; %多普勒功率谱函数(基带) Sf=zeros(1,LengthOfSignal); Sf1=y;%多普勒滤波器的频率响应特性 Sf(fc-fm+1:fc+fm-1)=y; %(把基带映射到载波频率) x1=randn(1,LengthOfSignal); x2=randn(1,LengthOfSignal); nc=ifft(fft(x1+1i*x2).*sqrt(Sf)); %同相分量nc函数表达式 x3=randn(1,LengthOfSignal); x4=randn(1,LengthOfSignal);
基于Matlab的无线信道仿真 近几年，随着无线通信业务和新兴宽带移动互联网接入业务的快速增长，对无线通信系统的优化显得尤为重要。与有线信道静态和可预测的典型特点相反，在实际中，由于无线信道动态变化且不可预测，无线通信系统的性能在很大程度上取决于无线信道环境，所以对无线信道的准确理解和仿真对设计一个高性能和高频谱效率的无线传输技术显得尤其重要。 无线信道的一个典型特征是“衰落”，衰落现象大致可分为两种类型：大尺度衰落和小尺度衰落。其中，大尺度衰落主要在移动设备通过一段较长的距离时体现，它是由信号的损耗（长距离传播）和大的障碍物（如建筑物、中间地形和植物）形成的阴影所引起的，一般分为路径损耗和阴影衰落，另一方面，小尺度衰落是指当移动台在较短距离内移动时，由多条路径的相消或相长干涉所引起信号电平的快速波动，主要表现为多径衰落。它们之间的关系如图1所示。报告中分别对这几种衰落的常见模型进行了总结和仿真。 图1 各种衰落之间的关系 一、大尺度衰落 大尺度衰落是在一个较大的范围上考察功率的渐变过程，功率的局部中值随距离变化缓慢。大尺度信道模型主要研究电波传播在时间、空间、频率范围内平均特性。 1.1 路径损耗 路径损耗由发射功率的辐射扩散及信道的传播特性造成，反映在宏观长距离
上。理论上认为，对于相同收发距离，路径损耗相同。其定义为有效发射功率和平均接收功率之间的比值。几种常用的描述大尺度衰落的模型有自由空间模型、对数距离路径损耗模型、Hata-Okumura 模型。 1.1.1自由空间模型 所谓自由空间是指天线周围为无限大真空时的电波传播，它是理想传播条件。电波在自由空间传播时，其能量既不会被障碍物所吸收，也不会产生反射或散射，传播路径上没有障碍物阻挡，到达接收天线的地面反射信号场强也可以忽略不计。 自由空间模型中路径损耗计算公式： r t r t s G G c df πP P L 142 ??? ??== 其中，t P 为发射功率，r P 为接收功率，d 为发射端与接收端距离，f 为载波频率，c 为光速取8103?，t G 为发射端天线增益，r G 为接收端天线增益。转换成分贝表示： r t r t s G G f d P P L lg 10lg 20lg 2045.32lg 10dB -++==）（ 发射端与接收端均是全向天线，1==r t G G ，得图2： 图2 路径损耗随距离、频率变化曲线 1.1.2 对数距离路径损耗模型 与前面提到的自由空间路径损耗一样，在其他所有实际环境中，平均接收信号功率随距d 呈对数方式减小。通过引入随着环境而改变的路径损耗指数n 可以修正自由空间模型，从而构造出一个更为普遍的路径损耗衰落模型。
移动通信瑞利衰落信道建模及仿真 信息与通信工程学院 09211123班 09212609 蒋砺思 摘要：首先分析了移动信道的表述方法和衰落特性，针对瑞利衰落，给出了Clarke模型，并阐述了数学模型与物理模型之间的关系，详细分析了Jakes仿真方法，并用MATLAB进行了仿真，并在该信道上实现了OFDM仿真系统，仿真曲线表明结果正确，针对瑞利衰落的局限性，提出了采用Nakagami-m分布作为衰落信道物理模型，并给出了新颖的仿真方法。 关键词：信道模型；Rayleigh衰落；Clarke模型；Jakes仿真；Nakagami-m分布及仿真 一．引言 随着科学技术的不断进步和经济水平的逐渐提高，移动通信已成了我们日常生活中不可缺少的必备品。然而，移动通信中的通话常常受到各种干扰导致话音质量的不稳定。本文应用统计学及概率论相关知识对移动通信的信道进行建模仿真和详尽的分析。 先来谈谈移动通信的发展历史和发展趋势。所谓通信就是指信息的传输、发射和接收。人类通信史上革命性的变化是从电波作为信息载体（电信）开始的，近代电信的标志是电报的诞生。为了满足人们随时随地甚至移动中通信的需求，移动通信便应运而生。所谓移动通信是指通信的一方或双方处于移动中，其传播媒介是无线电波，现代移动通信以Maxwel1理论为基础，他奠定了电磁现象的基本规律；起源于Hertz的电磁辐射，他认识到电磁波和电磁能量是可以控制发射的，而Marconi无线电通信证实了电磁波携带信息的能力。第二次世界大战结束后，开始了建立公用移动通信系统阶段。这第一代移动通信系统最大缺点是采用模拟技术，频谱利用律低，容量小。90年代初，各国又相继推出了GSM等第二代数字移动通信系统，其最大缺点是频谱利用率和容量仍然很低，不能经济的提供高速数据和多媒体业务，不能有效地支持Internet业务。90年代中期以后，许多国家相继开始研究第三代移动通信系统，目前，我国及其他国家已开始了第四代移动通信的研究。相比之前的系统，3G或4G有以下一些特点：1.系统的国际通用性：全球覆盖和漫游。2.业务多样性，提供话音、数据和多媒体业务，支持高速移动。3.频谱效率高，容量大。4.提供可变速率业务，具有QoS保障。在3G或4G的发展中，一个核心问题就是系统的高速数据传输与信道衰落之间的矛盾。从后面的分析中，我们会看到多径衰落是影响移动通信质量的重要因素，而高速数据传输和移动终端高速移动会加剧多径衰落，因此，抗衰落是3G或4G的重要技术，对移动信道的研究是抗衰落的基础，建模及仿真是研究衰落信道的基本方法之一。 再来看看移动通信系统组成及移动信道特点。移动通信组成如图（1）所示，包括信源、信道、信宿，无线信道是移动通信系统的重要

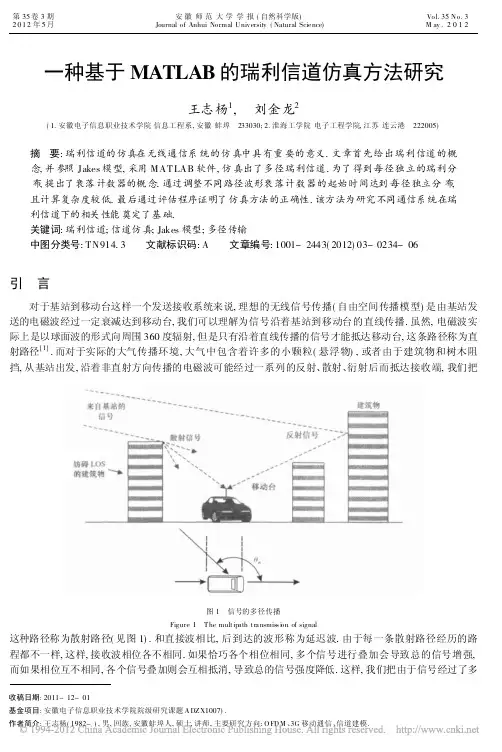

一种基于MATLAB 的瑞利信道仿真方法研究 王志杨1, 刘金龙2 (1.安徽电子信息职业技术学院信息工程系,安徽蚌埠 233030;2.淮海工学院电子工程学院,江苏连云港 222005) 摘 要:瑞利信道的仿真在无线通信系统的仿真中具有重要的意义.文章首先给出瑞利信道的概 念,并参照Jakes 模型,采用MATLAB 软件,仿真出了多径瑞利信道.为了得到每径独立的瑞利分 布,提出了衰落计数器的概念.通过调整不同路径波形衰落计数器的起始时间达到每径独立分布, 且计算复杂度较低.最后通过评估程序证明了仿真方法的正确性.该方法为研究不同通信系统在瑞 利信道下的相关性能奠定了基础. 关键词:瑞利信道;信道仿真;Jakes 模型;多径传输 中图分类号:TN914.3 文献标识码:A 文章编号:1001-2443(2012)03-0234-06 引 言 对于基站到移动台这样一个发送接收系统来说,理想的无线信号传播(自由空间传播模型)是由基站发送的电磁波经过一定衰减达到移动台,我们可以理解为信号沿着基站到移动台的直线传播.虽然,电磁波实际上是以球面波的形式向周围360度辐射,但是只有沿着直线传播的信号才能抵达移动台,这条路径称为直射路径[1].而对于实际的大气传播环境,大气中包含着许多的小颗粒(悬浮物),或者由于建筑物和树木阻挡,从基站出发,沿着非直射方向传播的电磁波可能经过一系列的反射、散射、衍射后而抵达接收端, 我们把 图1 信号的多径传播 Figure 1 The multipath transmis s i on of signal 这种路径称为散射路径(见图1).和直接波相比,后到达的波形称为延迟波.由于每一条散射路径经历的路程都不一样,这样,接收波相位各不相同.如果恰巧各个相位相同,多个信号进行叠加会导致总的信号增强,而如果相位互不相同,各个信号叠加则会互相抵消,导致总的信号强度降低.这样,我们把由于信号经过了多收稿日期:2011-12-01 基金项目:安徽电子信息职业技术学院院级研究课题ADZX1007).作者简介:王志杨(1982-),男,回族,安徽蚌埠人,硕士,讲师,主要研究方向:OFDM 、3G 移动通信、信道建模. 第35卷3期 2012年5月 安徽师范大学学报(自然科学版)Journal of Anhui Normal University (Natural Science)Vol.35No.3M ay.2012
