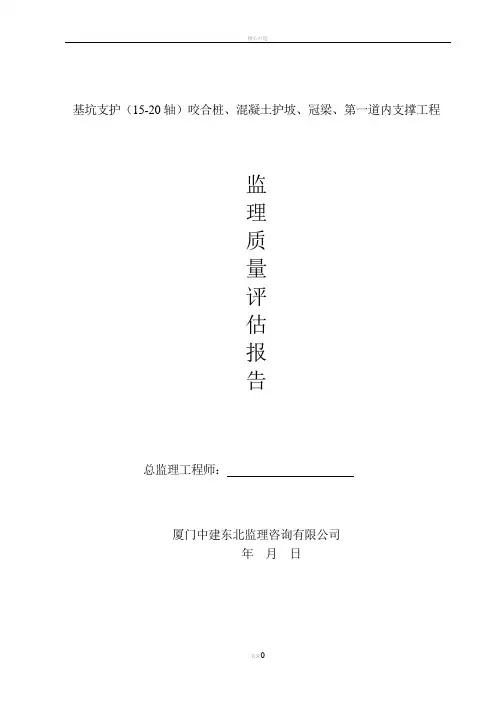

基坑支护（15-20轴）咬合桩、混凝土护坡、冠梁、第一道内支撑工程
监
理
质
量
评
估
报
告
总监理工程师：
厦门中建东北监理咨询有限公司
年月日
基坑支护（15-20轴）咬合桩、混凝土护坡、冠梁、第一道内支撑工程验
收
监理质量评估报告
一、工程概况：
建设单位：泉州市住宅建设开发有限公司
基坑设计：福建省建专岩土工程有限公司
勘察单位：福建省泉州工程勘察院
监理单位：厦门中建东北监理咨询有限公司
施工单位：福建省永泰建筑工程公司
本工程位于田安南路路口，本工程总建筑面积74064.9m2，其中地下建筑面积约15076m2，上部建筑面积约58988.9m2，上部为3幢29、30、31层的现浇钢筋混凝土剪力墙结构，基础为冲孔灌注桩基础。基坑支护为咬合桩，两道冠梁及支撑梁。
该段咬合桩，于2013年9月5日开始施工，至12月23日施工完成。冠梁及内撑梁，于2014年3月20日开始施工，至3月30日施工完成。
二、质量评估依据：
1、国家和地方现行的有关法律、法规、规范、标准、文件及规定等。
2、本工程设计施工图纸及设计变更文件。
3、施工合同文件及监理合同文件等。
三、施工监理情况：
施工过程中采用巡视、旁站、平行检验、见证、实体检测等方法手段对施工过程进行监理。进入施工现场的原材料，经过监理人员验收并现场见证取样送检合格后方投入使用。所有设计变更均有书面变更通知。重要工序和关键部位监理全过程旁站。分项工程及各个工序施工质量，施工单位自检后，报监理人员检查验收，工程质量符合设计要求和施工质量验收规范要求，未发现违反工程建设标准强制性条文的行为，无发生工程质量事故。在施工过程中发生的质量通病，监理督促施工单位落实整改。
（一）事前控制：
根据工程实际情况，监理部着重进行了以下工作：
1、监理人员认真熟悉工程设计文件及有关规范和标准。并提出自审意见，尽可能将施工图纸中存在的问题解决在施工之前，同时作好监理交底工作。
2、审查施工方管理体系（包括质量控制体系、质量管理体系等）是否能够满足工程施工管理的要求，检查落实管理人员和特殊工种人员持证上岗。
3、认真审查施工单位上报的施工组织设计和专项技术方案，施工工艺和施工机械设备必须满足工程质量要求。对进入施工现场的施工机械设备，核查其是否与施工组织设计要求的数量和性能相符。
4、对进场的材料，严格按照建设工程质量检测见证取样的有关规定进行见证取样、送样检测，凡用于工程的材料必须经检验合格和监理人员现场确认后，方可使用，如发现有不符合设计和规范或业主要求的材料，要求施工单位及时清退出场。
5、监理人员及时桩梁支撑系统测量放样记录，确认无误后方可施工。
6、针对工程实际情况，分析施工难点，制定出监理控制要点及相应的控制措施。
（二）施工过程质量控制：
1、现场巡视检查及旁站监理：对关键部位和关键工序认真按照要求，进行全过程旁站监理，并作好混凝土开盘鉴定、坍落度检测等相关记录。旁站过程中监理人员对施工中不符合要求的及时督促施工单位整改。为保证工程始终处于正常受控状态，监理部增加了跟班巡视检查的次数和时间。加强施工过程的控制，发现问题及时要求施工单位整改。
2、在混凝土浇筑过程中，重点控制以下几点工作：抽查商品混凝土质量。监督施工人员认真作好现场护筋、护模工作。督促施工单位按照规定制作混凝土试块（包括同条件养护试块），如实反映混凝土质量情况。
（三）事后控制：
1、对已施工完的成品、半成品按照规定进行检测，对存在问题的及时通知施工单位进行整改，并经监理人员复验合格后予以确认。
2、对每次中间验收中存在的问题要求施工单位及时进行整改处理，同时作好相关缺陷记录。
3、本工程在施工过程中没有发生质量事故。质量通病通过自查自纠、监理监督进行整改处理，达到合格后进行下到工序施工。
四、设计变更情况及强制性条文实施情况：无重大变更。无违反强制性条文规定情况。
五、主要原材料与见证取样送检情况:
1、咬合桩：C幢楼基坑咬合桩强度等级为C30，总共有编号a85-a185的101根桩。C幢楼的咬合桩试块试验报告强度等级符合设计及规范要求。
2、第一道支撑系统+2.7处冠梁及支撑梁：C幢楼冠梁及支撑梁强度等级为C35，总共有4组。C幢楼的冠梁及支撑梁试块报告（7天同条件拆模）经汇总评定大于其强度的80%，强度等级符合要求。C幢楼咬合桩及+2.7m处冠梁支撑梁的砼均采用商品混凝土，强度等级经汇总评定均大于其强度的80%。
六、质量评估情况：
按设计图纸要求，该区域的咬合桩及冠梁、支撑梁的砼强度等级大于80%后，可继续开挖下一道C幢楼-2.5m处冠梁及支撑梁的土方。现该部分咬合桩及冠梁、支撑梁的砼强度等级符合设计及规范要求，分项质量暂定合格，可以进行下一层土方开挖施工。
厦门中建东北监理咨询有限公司
泉州市田安大桥北连接线拆迁安置房1#综合楼工程监理部
2014年4月15日
