实验:利用注射器估测大气压的值
江苏丰县初级中学戴松方
实验目的:
通过注射器等身边的器材来估测大气压的大小。
实验原理:
1.,其中F为大气压力,S为受力面积。
2.二力平衡知识。当注射器中的活塞刚开始滑动时,活塞所受的大气压力近似等于弹簧测力计的拉力大小。
实验器材:
2ml的注射器、弹簧测力计、刻度尺等。
实验步骤:
1.把注射器的活塞推至注射器筒的底端,排尽筒内的空气,然后用—个橡皮帽封住注射器的小孔。
2.如图1所示,用细尼龙绳拴住注射器活塞的颈部,使绳的另一端与固定在墙上的弹簧测力计的挂钩相连,然后水平向右慢慢地拉动注射器筒。当注射器中的活塞刚开始移动时,记下弹簧测力计的示数F(近似等于大气对活塞的压力)。
图1
3.观察并记录注射器筒上所标明的容积V,用刻度尺测出注射器的全部刻度长度L。求得活塞的横截面积。
4.由计算此时大气压的数值。
实验数据:
大气对活塞的压
力F/N
注射器的容积
V/ml
注射器有刻度部
分的长度L/cm
活塞的横截面积
S/m2
大气压的值
p/Pa 交流评估:
1.注射器的容积不要太大,因为容积大的活塞横截面积大,作用在活塞上的大气压力大,有可能超过弹簧测力计的量程,导致实验无法进行。
2.按照上述实验方案测得的大气压强的值,往往会比大气压强的实际值偏小。产生这种现象的主要原因就是:实验前筒内空气没有排尽,或实验时橡皮帽密封不严,有气体进入,都将使弹簧测力计测得的拉力变小,从而导致测得大气压值偏小。
图2
3.考虑到活塞与注射器内壁间存在摩擦力,将会导致测得大气压值偏大。这时可以设法测出活塞与注射器内壁间的摩擦力,方法:如图2,注射器的小孔不盖上橡皮帽时,水平向右慢慢地拉动注射器筒。当注射器中的活塞刚开始移动时,记下弹簧测力计的示数F1。根据二力平衡知识,这里F1就等于活塞与注射器内壁间的摩擦力。若排尽空气后盖上了橡皮帽,刚好拉动活塞时,弹簧测力计的示数就是F2。则大气对活塞的压力F=F2-F1,测量出的大气压强
等于。
2014-05-07 人教网
关闭
打印
推荐给朋友
大中小
实验:利用注射器估测大气压的值 江苏丰县初级中学戴松方 实验目的: 通过注射器等身边的器材来估测大气压的大小。 实验原理: 1.,其中F为大气压力,S为受力面积。 2.二力平衡知识。当注射器中的活塞刚开始滑动时,活塞所受的大气压力近似等于弹簧测力计的拉力大小。 实验器材: 2ml的注射器、弹簧测力计、刻度尺等。 实验步骤: 1.把注射器的活塞推至注射器筒的底端,排尽筒内的空气,然后用—个橡皮帽封住注射器的小孔。 2.如图1所示,用细尼龙绳拴住注射器活塞的颈部,使绳的另一端与固定在墙上的弹簧测力计的挂钩相连,然后水平向右慢慢地拉动注射器筒。当注射器中的活塞刚开始移动时,记下弹簧测力计的示数F(近似等于大气对活塞的压力)。 图1 3.观察并记录注射器筒上所标明的容积V,用刻度尺测出注射器的全部刻度长度L。求得活塞的横截面积。 4.由计算此时大气压的数值。 实验数据: 大气对活塞的压 力F/N 注射器的容积 V/ml 注射器有刻度部 分的长度L/cm 活塞的横截面积 S/m2 大气压的值 p/Pa 交流评估:
1.注射器的容积不要太大,因为容积大的活塞横截面积大,作用在活塞上的大气压力大,有可能超过弹簧测力计的量程,导致实验无法进行。 2.按照上述实验方案测得的大气压强的值,往往会比大气压强的实际值偏小。产生这种现象的主要原因就是:实验前筒内空气没有排尽,或实验时橡皮帽密封不严,有气体进入,都将使弹簧测力计测得的拉力变小,从而导致测得大气压值偏小。 图2 3.考虑到活塞与注射器内壁间存在摩擦力,将会导致测得大气压值偏大。这时可以设法测出活塞与注射器内壁间的摩擦力,方法:如图2,注射器的小孔不盖上橡皮帽时,水平向右慢慢地拉动注射器筒。当注射器中的活塞刚开始移动时,记下弹簧测力计的示数F1。根据二力平衡知识,这里F1就等于活塞与注射器内壁间的摩擦力。若排尽空气后盖上了橡皮帽,刚好拉动活塞时,弹簧测力计的示数就是F2。则大气对活塞的压力F=F2-F1,测量出的大气压强 等于。 2014-05-07 人教网 关闭 打印 推荐给朋友 大中小
用注射器测量大气压实验的相关问题 实验：用弹簧测力计拉动注射器来估测大气压强的值，其实验步骤如下： （1）首先，将注射器的活塞推至注射器筒的底端，排尽筒内的空气，然后，用蜡或橡皮帽封住注射器的小孔。 （2）然后，用细尼龙绳栓住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后，水平向右慢慢地拉动注射器筒。当注射器中的活塞刚开始滑 动时，记下弹簧测力计的示数（即大气对活塞的压力）F。 （3）用刻度尺测出注射器的全部刻度的长度L，用这个长度去除它的容积V， 得出活塞的横截面积S： S=V/L （4）由P=F/S计算此时大气压强的数值。 首先，推动活塞排尽注射器筒内的空气存在很大的难度，由于活塞与注射器筒 之间的气密性问题，气体很难完全排尽，这将会导致实验过程中很容易拉动注 射器，拉力偏小，从而导致大气压强测量值偏小。另外，在实验时，很多实验 者为了图方便，直接用手堵住或用橡皮帽封住注射器的小孔，然后就开始拉动 注射器进行实验，这样做也会导致实验误差的增加，因为在注射器筒的尖端处 还有一段小孔，活塞无法到达这里，这样将会导致在小孔中留有残留的空气， 严重影响正常测量，导致拉力更加偏小，从而导致测量值偏小，出现很大的测 量误差。而为了排出小孔中残留的空气，我们最好在将活塞推至注射器筒的底 端后，用蜡烛油将小孔封住，完全排出小孔内的空气，使实验数据变得准确， 减小实验误差。 们可以在注射器筒与活塞之间涂上适量的凡士林，这样就可以减小摩擦，同时，还可以增加注射器筒与活塞之间的气密性，一举两得，可以极大的减小实验误差。 在测量活塞的横截面积S时，也存在一定的误差，我们通过公式S=V/L得出的 横截面积S，严格意义上讲应该是在注射器筒内移动的活塞的横截面积，而我 们需要测量的是活塞与空气直接相接触的颈部那一部分的横截面积。显然，我 们测量的面积S比注射器与空气接触的实际面积偏小，其结果也将导致测量值 略微偏大。 另外，该实验中所使用的注射器最好用2ml的，在实验过程中弹簧测力计还会 不停的晃动，给读数带来很大的困难，导致实验很难操作，增大实验误差，使 实验结果不准确。
估测大气压值的实验题目 如下： 例1．小明同学利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值。实验步骤如下。 （1）把注射器的活塞推至注射器筒的底端，然后用橡皮帽堵住注射器的小孔，这样做的目的是。 （2）如图1所示，用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞时，记下弹簧测力计的示数为8.2N。 （3）用刻度尺测出注射器的全部刻度的长度为cm，计算得到活塞的横截面积为cm2。
（4）计算得到大气压强的数值为Pa。 （5）小明了解到班内同学的实验误差普遍很大，有的偏大，有的偏小。请分析，该实验过程中导致误差的因素有（请写出两条）。 解析：此题考查了学生对实验数据的收集、分析和处理能力以及对实验结果的误差分析，有利于学生对过程、概念、规律及方法的理解。 （1）使注射器筒内没有空气，弹簧测力计真实反映大气压力； （2）根据二力平衡可知，刚开始滑动（相对于注射器筒）时弹簧测力计的示数等于大气压力； （3）6 ，； （4）； （5）橡皮帽漏气、筒内没有完全排尽空气、活塞与注射器筒间不完全密封会使实验结果偏小；活塞与注射器筒间有摩擦会使实验结果偏大；弹簧测力计的示数不稳定或不准确等也会导致结果偏大或偏小。 例2．物理兴趣小组的同学利用星期天开展一次登山活动，想利
用所学的物理知识测量花果山的高度。若已知在竖直方向每升高 。他们随身携带10m大气压强减小Δp，且山下的大气压强为p 了注射器（有刻度部分的容积为V）、弹簧测力计、细线、刻度尺等。到达山顶后，他们首先排尽针筒内的空气并用橡皮帽封住其小孔，进行了如图2所示的实验。（实验中针筒与活塞之间的摩擦不计） （1）为了测量山顶的大气压强，你认为实验中应测出的物理量有（指出物理量的名称并用相应的符号表示）：；（2）山顶的大气压强p＝（用所测量的物理量及已知量表示）； （3）花果山的高度h＝（用所测量的物理量及已知量表示）。 解析：此题考查学生的实验设计能力、分析推理能力以及运用物理知识解决实际问题的能力。试题情景联系生活实际，体现“从生活走向物理，从物理走向社会”的理念。
大气压专题讲解 精测大气压：托里拆利实验知识点总结: 实验方法及注意：(1)一只手握住玻璃管中部，在管内灌满水银，排除空气，用另一只手的食指紧紧堵住玻璃管开口端把玻璃管小心地倒插在盛有水银的槽里待开口端全部浸入水银槽内时放开手指，将管子竖直固定当管内外贡液液面的高度差约为76cm时，它就停止下降，读出水银柱的竖直高度; 1、下列现象不是利用大气压的是（） A、用吸管吸饮料 B、医生用注射器给病人注射药液 C、吸盘帖在光滑的墙面上 D、墨水被吸进钢笔 E、人体肺部吸气 2、做托里拆利实验，测得玻璃管内水银柱比槽内水银面高出76cm，下面的哪些措施可以使这个高度差改变（） A、往槽内加入少许水银 B、使玻璃管稍微倾斜一点 C、把玻璃管往上提一提 D、把实验移到高山上去做 E、将细管换成很粗的管子 F、本实验器材从夏天放置到冬天 G、将玻管顶端凿一个很小很小的孔 H、试验时天气有晴转阴 I、将试管压一压（但水银柱上方任有真空） J、在试管足够长时，将汞换成水 题3 题4 题5 3、如图3所示，在小瓶里装一些带颜色的水，再取一根两端开口的细玻璃管，在它上面画上刻度，使玻璃管穿过橡皮塞插入水中，从管子上端吹入少量气体，就制成了一个简易的气压计。小明把气压计从山脚带到山顶的水平地面上，玻璃管内水柱的高度，水对容器底的压强。(填“变小”、“不变”或
“变大”)如果在瓶中装满水，就可以制成一个较准确的测量仪器 (请写出它的名称)。 4、 4、如图4所示,将托里拆利装置放在天平上,并用铁架台将玻璃管固定,使管口不与槽底接触,在右盘放砝码使天平平衡,此装置移到山上,分析天平的状态变化. 5、试管中有一段被水银柱密封的空气柱，将此试管分别如图所示旋转，若空气柱的压强为P，大气压为P0，则满足P＜P0的是：（）A、甲; B、乙; C、丙; D、乙和丙。 估测大气压：方法一：注射器等器材组合 小明所设计的“估测大气压的值”的实验方案如下：①把注射器的活塞推至注射器筒的底端，然后用—个橡皮帽封住注射器的小孔；②如图所示，用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与固定在墙上的弹簧测力计的挂钩相连，然后水平向右慢慢地拉动注射器筒。当注射器中的活塞刚开始移动时，记下弹簧测力计的示数F；③观察并记录注射器筒上所标明的容积V，用刻度尺测出注射器的全部刻度长度L。 （1）根据以上实验方案，用测得和记录的物理量计算大气压强的表达式应为p=_______。 （2）在如右上图甲乙所示的实验装置中，小明不能采用图的装置来估测大气压强，其原因 是。 （3）按照上述实验方案测得的大气压强的值，往往会比大气压强的实际值偏小。你认为产生这种现象的主要原因是：___________________________________________。若一同学测量值比真实值偏大，可能的原因又是（数据读取没问题） _____________________________________ （4）实验学校的同学们在进行估测大气压实验时，首先读出注射器的最大刻度为V，用刻度尺量出其全部刻度的长度为L；然后按照如图所示的过程，慢慢的拉注射器（甲图没有盖上橡皮帽、乙图在排尽空气后盖上了橡皮帽），刚好拉动活塞时，弹簧测力计的示数分别是F1和F2。则他们测量出的大气压强最接近于（）A．F1L/V B．F2L/V C．（F2-F1）L/V D．（F2+F1）L/V 方法二：橡皮碗等器材组合 学习了大气压的知识以后，小明对大气压强通常有1．0×105Pa这么大存有疑问，想亲自证实一下；如是
测量大气压的方法 江苏丰县广宇中英文学校刘庆贺 一、利用吸盘测量大气压 例1为测量大气压强的数值，王欣同学进行了如下实验，将塑料挂钩吸盘按压在光滑水平玻璃下面，挤出塑料吸盘内的空气，测出吸盘压在玻璃上的面积为S；将装适量细沙的小桶轻轻挂在吸盘下面的塑料挂钩上，如图1所示，用小勺轻轻向桶内加细沙，直到塑料吸盘刚好脱落玻璃板，测出此时塑料挂钩、小桶和沙的总重力为G。 （1）吸盘即将脱离玻璃板时，空气对塑料吸盘的压力大小是__________，所测大气压强的数值是_____________。 （2）该方法所测大气压强数值往往比实际值小一些，你认为产生这一误差的原因可能是（一条即可）：___________________________________。 解析：如果不挤出塑料吸盘内的空气，虽然吸盘的上下两个面都受到大气压强，但它们大小相等，方向相反，彼此平衡，吸盘下面是不可能挂住物体的。挤出塑料吸盘内的空气，吸盘就只受到大气给它向上的压力，其大小为F=PS（P为大气压，S为吸盘压在玻璃上的面积）。吸盘还要承受塑料挂钩、小桶和沙的总重力G，当吸盘刚好脱落玻璃板时，可以认为F=G，根据以上两个等式就可以测量出大气压的数值。可以想象，如果吸盘里面存有空气，它就会抵消一部分外面的大气压，使所测大气压强的数值偏小。 答案：（1）G G/S （2）吸盘的空气没有完全挤出（或吸盘的气密性不好；实验过 程中有外部空气进入吸盘；吸盘脱离玻璃板前面积有所减小等） 二、利用注射器测量大气压 例2某学习小组利用注射器、、刻度尺等器材粗测大气压值。 （1）图甲是按1：1的比例拍摄的注射器上的全部刻度线，注射 器的最大可读容积为_________，用刻度尺测量注射器全部刻度的总 长为_____cm，可算得活塞的横截面积为_______cm2。 （2）实验时，小华把注射器的活塞推至注射器底端，排尽筒内 空气，然后用橡皮帽封住注射器的小孔，按图乙所示安装好器材，水 平向右慢慢地拉动注射器筒，当弹簧测力计的示数增大到F=28．0N 时，注射器中的活塞刚开始滑动，则测得大气压值p=_______ Pa。 （3）实验时若筒内空气没有排尽，将导致测得大气压值_______； 若活塞与注射器内壁间的摩擦较大，将导致测得大气压值_______。 （均选填“偏大”、“偏小”或“不变”） 解析：（1）注射器的最大可读容积就是它的量程，为20mL；用 刻度尺直接测量注射器左端至20刻度线间的总长度为5cm，则可计 算活塞的面积为S==4cm2。 （2）大气压强=0．7×105Pa。 （3）筒内空气若没有排尽，所测拉力会变小，故得出的大气压 值会变小；若注射器内壁间的摩擦较大，所测拉力就会变大，得出的 大气压值就会变大。 答案：（1）20mL 5cm 4cm2 （2）0．7×105Pa （3）偏小偏大 2012-03-09 人教网 第1页共1页
大气压测量实验 1、某课外兴趣小组用容积为V 的注射器、弹簧测力计、刻度尺各一只，设计了一个估测大气压强的小实验，主要步骤如下： ①把注射器的活塞推至注射器筒的底端，排尽筒内的空气，然后，用一个橡皮帽封住注射器的小孔． ②用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与固定在墙上的弹簧测力计的挂钩相连，然后水平向右匀速拉动注射器筒．当注射器中的活塞移动到某一位置时，立即记下弹簧测力计的示数为 F ． ③用刻度尺测出注射器的全部刻度长度为L ． 根据以上实验方案，用测得和记录的物理量计算大气压强的表达式应为p=_________. 2．某课外兴趣小组用容积为20cm 3 的注射器、弹簧测力计、刻度尺各一只，设计了一个估测大气压强的 小实验，主要步骤如下： （1）把注射器的活塞推至注射器筒的底端，排尽筒内的空气，然后，用一个橡皮帽堵住注射器的小孔。 （2）如图13-47所示，用细尼龙绳拴在注射器活塞的颈部，使绳的另一端与固定在墙上的弹簧测力计的挂钩相连，然后水平向右匀速拉动注射器筒，当注射器中的活塞移动到某一位置时，立即记下弹簧测力计的示数F 为18N 。 （3）用刻度尺测出注射器的全部刻度长度L 为10cm 。 请根据以上实验数据算出大气压的值。 3．某物理探究小组用注射器、量程足够大的弹簧测力计、刻度尺去测大气压的值．主要实验步骤如下： A.把注射器的活塞推至注射器筒的底端，然后用橡皮帽封住注射器的小孔； B ．用细尼龙绳拴住注射器活塞的颈部，绳的另一端与弹簧测力计的挂钩相连，水平向右慢慢拉动注射器筒，如图14所示，当注射器的活塞刚开始滑动时记下弹簧测力计的示数F （即大气对活塞的压力）； C ．读取注射器的容积V ； D ．用刻度尺测出注射器的全部刻度的长度L ． （1）完成实验步骤A 的目的是 ． （2）活塞的横截面积S ＝ ． （3）请根据实验步骤将记录表格的第一行栏目补充完整（不要求填入实验记录数据）． 大气对活塞 的压力F /N 注射器的容积V /m 3 活塞的横截面积S /m 2 （4）计算大气压强的表达式为＝ ． （5）由于注射器漏气会导致所测量的大气压值 ．（选填“偏小”或“偏大”） 3、已知1标准大气压的值约为105Pa 。小明同学想通过实验探究大气压究竟有多大？他设计的实验方案 是：将蘸水的的塑料挂钩的吸盘按在光滑水平桌面上，挤出里面的空气。用弹簧测力计钩着挂钩缓慢往上拉，直到吸盘脱离桌面。记录刚刚拉脱时弹簧测力计的读数，这就是大气对吸盘的压力。再设法量出吸盘与桌面的接触面积，然后算出大气压（如图所示）。它选择的实验器材是：量程为5N 的弹簧测力 图13-47 图14

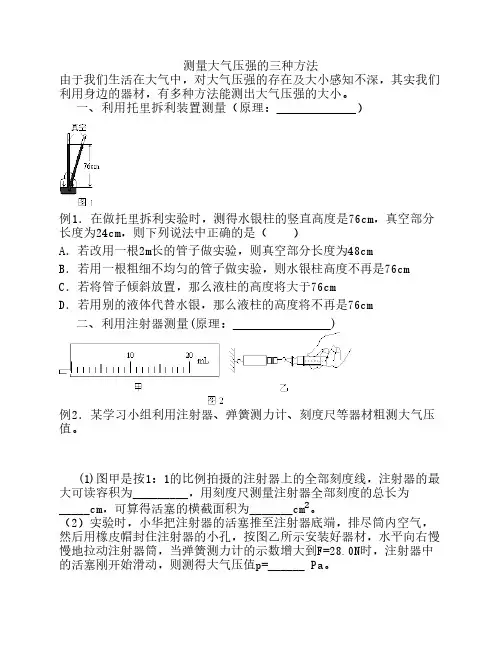

测量大气压强的三种方法 由于我们生活在大气中，对大气压强的存在及大小感知不深，其实我们利用身边的器材，有多种方法能测出大气压强的大小。 一、利用托里拆利装置测量（原理： ） 例1．在做托里拆利实验时，测得水银柱的竖直高度是76cm，真空部分长度为24cm，则下列说法中正确的是（ ） A．若改用一根2m长的管子做实验，则真空部分长度为48cm B．若用一根粗细不均匀的管子做实验，则水银柱高度不再是76cm C．若将管子倾斜放置，那么液柱的高度将大于76cm D．若用别的液体代替水银，那么液柱的高度将不再是76cm 二、利用注射器测量(原理： ) 例2．某学习小组利用注射器、弹簧测力计、刻度尺等器材粗测大气压值。 (1)图甲是按1：1的比例拍摄的注射器上的全部刻度线，注射器的最大可读容积为_________，用刻度尺测量注射器全部刻度的总长为 _____cm，可算得活塞的横截面积为_______cm2。 （2）实验时，小华把注射器的活塞推至注射器底端，排尽筒内空气，然后用橡皮帽封住注射器的小孔，按图乙所示安装好器材，水平向右慢慢地拉动注射器筒，当弹簧测力计的示数增大到F=28.0N时，注射器中的活塞刚开始滑动，则测得大气压值p=______ Pa。
