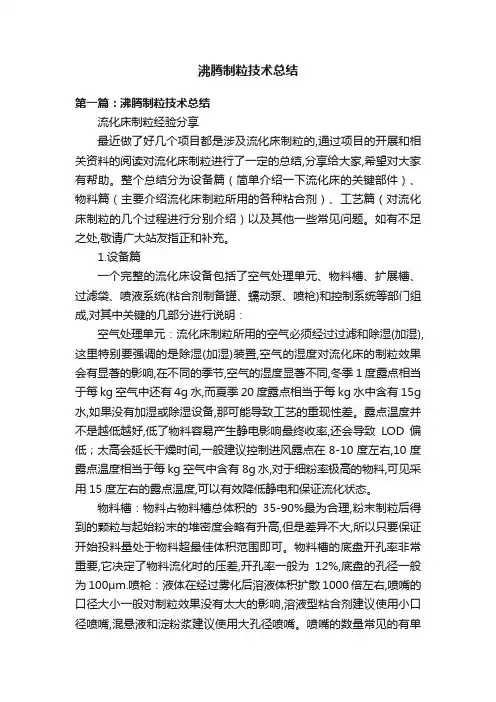

流化床制粒经验分享
最近做了好几个项目都是涉及流化床制粒的,通过项目的开展和相关资料的阅读对流化床制粒进行了一定的总结,分享给大家,希望对大家有帮助。
整个总结分为
设备篇（简单介绍一下流化床的关键部件）、
物料篇（主要介绍流化床制粒所用的各种粘合剂）、
工艺篇（对流化床制粒的几个过程进行分别介绍）以及其他一些常见问题。如有不足之处,敬请广大站友指正和补充。
1. 设备篇
一个完整的流化床设备包括了空气处理单元、物料槽、扩展槽、过滤袋、喷液系统(粘合剂制备罐、蠕动泵、喷枪)和控制系统等部门组成,对其中关键的几部分进行说明：空气处理单元：流化床制粒所用的空气必须经过过滤和除湿(加湿),这里特别要强调的是除湿(加湿)装置,空气的湿度对流化床的制粒效果会有显著的影响,在不同的季节,空气的湿度显著不同,冬季1度露点相当于每kg空气中还有4g水,而夏季20度露点相当于每kg水中含有15g水,如果没有加湿或除湿设备,那可能导致工艺的重现性差。露点温度并不是越低越好,低了物料容易产生静电影响最终收率,还会导致LOD偏低；太高会延长干燥时间,一般建议控制进风露点在8-10度左右,10度露点温度相当于每kg空气中含有8g水,对于细粉率极高的物料,可见采用15度左右的露点温度,可以有效降低静电和保证流化状态。
物料槽：物料占物料槽总体积的35-90%最为合理,粉末制粒后得到的颗粒与起始粉末的堆密度会略有升高,但是差异不大,所以只要保证开始投料量处于物料超最佳体积范围即可。物料槽的底盘开孔率非常重要,它决定了物料流化时的压差,开孔率一般为12%,底盘的孔径一般为100μm.
喷枪：液体在经过雾化后溶液体积扩散1000倍左右,喷嘴的口径大小一般对制粒效果没有太大的影响,溶液型粘合剂建议使用小口径喷嘴,混悬液和淀粉浆建议使用大孔径喷嘴。喷嘴的数量常见的有单喷嘴型,三喷嘴型和六喷嘴型三种,但是要注意多喷嘴型时每个喷嘴的喷液范围不可重叠,否则会造成粘合剂局部过量。
过滤袋：常采用聚酯材料,一般为20 μm 的透过率,最小可达到3-5 μm,目前也有金属过滤器,在制粒时通过压缩空气反冲出去上面的物料粉末,每个过滤器都配有冲洗喷头,可实现在线清洗。
2. 物料篇
主要是想介绍一下流化床制粒所用的粘合剂
（1）淀粉浆：在流化床制粒时,淀粉浆的浓度一般建议在8%一下,需要特别注意的是淀粉浆在不同温度下的粘度差别非常大,所以用蠕动泵喷液时的速率也会不同,这边有个参数可供大家参考,建议将淀粉浆加热至82-86度时停止加热,整个制粒过程中始终保持温度大于60度。如果觉得淀粉浆的粘度低,可以采用混合粘合剂,如6%淀粉浆+3% PVP.
（2）预胶化淀粉：可以部分溶于冷水,建议浓度5-8%,也可以直接以粉末形式加入处方中,以水作为润湿剂制粒,但是与液体形式相比要达到相同的粘合效果需2-4倍量
（3）PVP K30：溶于水or乙醇,浓度范围5-30%,流化床中常用浓度为20%,也可直接加入粉末处方,用水或乙醇作为润湿剂进行制粒,但是达到相同粘合效果所需用量需大大增加。使
用PVP作为粘合剂需要特别注意两点,一是含PVP的片剂在储存后通常会变硬,所以适合于泡腾片or 咀嚼片,而是PVP具有较强的引湿性,如果要避免这一点,可以使用PVP的衍生物, 如BASF的VA64和ISP的S630,它们的粘性同PVP K30,但是吸湿性大大减小。
（4）PVP K90：常用浓度为3-5%,配制时溶解速度较慢,制备的颗粒粒径大,硬度大,不是特别常用。
（5）HPMC：通常使用的是低粘度型号,常见的有Dow的E3和E5,日本信越的pharmacoat 603和606,常用水或者水/乙醇作为溶媒,常用浓度10-15%,如果以水为溶媒可以先将HPMC 分散于80-90度热水中,搅拌均匀后加冷水溶解。以水/乙醇混合溶媒可先分散于乙醇中,在加水稀释溶解。

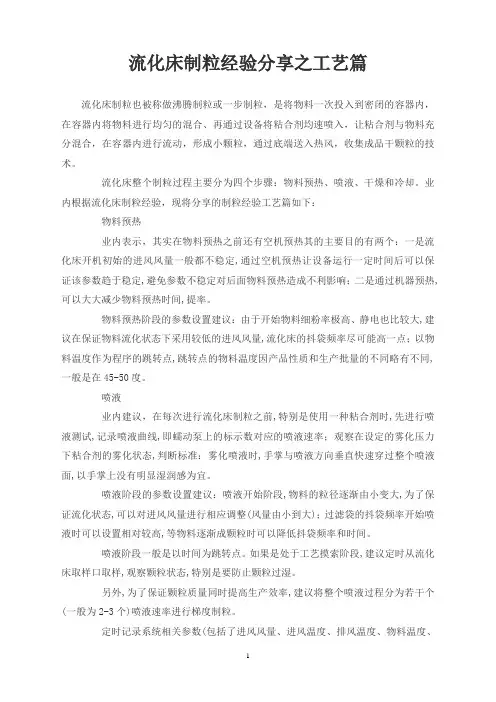

3. 工艺篇
流化床整个制粒过程主要分为四个步骤：物料预热、喷液、干燥和冷却,各过程描述如下：(1)物料预热：其实在物料预热之前还有空机预热,
空机预热的主要目的有两个：
一是流化床开机初始的进风风量一般都不稳定,通过空机预热让设备运行一定时间后可以保证该参数趋于稳定,避免参数不稳定对后面物料预热造成不利影响；
二是通过机器预热,可以大大减少物料预热时间,提高效率。
物料预热阶段的参数设置建议：由于开始物料细粉率极高、静电也比较大,建议在保证物料流化状态下采用较低的进风风量,流化床的抖袋频率尽可能高一点；以物料温度作为程序的跳转点,跳转点的物料温度因产品性质和生产批量的不同略有不同,一般是在45-50度。(2)喷液：建议每次进行流化床之前,特别是首次使用一种粘合剂时,先进行喷液测试,记录喷液曲线,即蠕动泵上的标示数对应的喷液速率；观察在设定的雾化压力下粘合剂的雾化状态,判断标准：雾化喷液时,手掌与喷液方向垂直快速穿过整个喷液面,以手掌上没有明显湿润感为宜。
喷液阶段的参数设置建议：喷液开始阶段,物料的粒径逐渐由小变大,为了保证流化状态,可以对进风风量进行相应调整（风量由小到大）；过滤袋的抖袋频率开始喷液时可以设置相对较高,等物料逐渐成颗粒时可以降低抖袋频率和时间。喷液阶段一般是以时间为跳转点。
如果是处于工艺摸索阶段,建议定时从流化床取样口取样,观察颗粒状态,特别是要防止颗粒过湿,另外,为了保证颗粒质量同时提高生产效率,建议将整个喷液过程分为若干个(一般为2-3个)喷液速率进行梯度制粒。定时记录系统相关参数（包括了进风风量、进风温度、排风温度、物料温度、喷液速率、雾化压力、物料压差、过滤袋压差、过滤袋抖袋频率和时间等）,一个好的流化床工艺在每个喷液速率梯度下均会有平台期,即上述所有的参数均保持稳定。如果系统的参数在整个喷液状态不停变动即使最终制备的颗粒较好,不一定说明你工艺较优,尤其是重现性很可能不佳。
(3)干燥：喷液结束后,对物料进行干燥,干燥温度一般不可过高,否则容易造成过干燥,在工艺摸索阶段一般需要在达到一定物料温度时取样,测定颗粒的LOD,当LOD在设定范围内时干燥结束,如果不清楚应该达到的LOD值,普通片一般建议1%-1.5%,也看到过一些产品的LOD 定于<1%,一般建议LOD值尽量不高于2%,但是这些建议不适用于以下产品：缓释片(干燥后LOD值一般都相对较高),空白片和中药片剂(颗粒一般都较难干燥,很难达到2%以下),当工艺成熟后可以以干燥时间作为过程跳转点,因为干燥一定时间后颗粒可以达到一定的物料温度,对应相应的LOD。
(4) 冷却：没有太多需要说明的地方,只要静置冷却即可,一般以物料温度或者时间作为跳转程序跳转点。
4、常见问题篇
(1)采用流化床制粒得到的颗粒细粉较多,如果不希望更改处方,可以调整那些工艺参数？
答：可以采用的方法包括：降低进风风量、增加喷液速率、降低雾化压力,后二者效果更为明显,但前提是必须保证粘合剂(润湿剂)具有较好的雾化状态。
(2)产品之前采用湿法制粒工艺,有无可能改为流化床制粒？
答：这种转化一般是能实现的,但是需要特别注意用流化床和湿法制粒机制备的颗粒性状差别会很大,比如堆密度,如果湿法制粒得到的颗粒堆密度为0.7,那么采用流化床制粒后得到的颗粒堆密度一般只能在0.5左右,还有就是湿法制粒的处方转化为流化床制粒后,粘合剂的用量需增加50%左右。不过缓释片的制粒还是建议采用湿法,不推荐采用流化床制粒。
(3)小剂量的物料如何保证混合均匀性？
答：小剂量药物一般不推荐采用等量递加混合均匀后再转入流化床中制粒,可以直接将药物溶解或混悬于粘合剂中,采用雾化喷入,保证含量均匀。这里需要注意的是在喷液完成后务必用溶剂润洗容器,否则容易导致含量偏低；如果流化床制粒采用淀粉浆作为粘合剂,因为淀粉浆通常是在加热后喷入的,所以要保证药物是热稳定的,如果热不稳定可以将药物单独溶于或混悬于水中在粘合剂之前喷入。
(4)如果物料之间的密度差异大,如何防止在流化床制粒时的分层？
答：这种案例其实是不建议用流化床制粒的,但是如果一定需要采用该法,可以先在流化床外混合均匀后转入流化床,运行后开始阶段采用较大的喷液速率进行制粒。
(5)如何消除制粒过程中的静电？
答：流化床整个制粒过程中,静电最严重阶段是物料预热阶段,如果静电严重很容易导致物料损失严重。流化床设备本身会有一些连接导线减少静电,除此之外,提高水分含量对于静电消除非常有效,在处方中加入少量微粉硅胶对于静电的消除也非常有帮助。一些小型流化床设备的流化室是塑料材质的,整个过程中静电都会很严重,得时不时用湿抹布擦擦流化室外部。
(6)热敏性药物在使用流化床制粒时需要注意什么？
答：主要需要注意两点：一是尽可能降低进风温度,是物料温度不高于限定值；二是尽量提高进风风量,使物料保持较好的流化状态,避免底部局部高温对物料可能造成的影响。
(7)流化床制得的颗粒有那些评价参数？
答：评价参数包括了LOD、堆密度和振实密度、粒径分布、流动性以及可压性等,其中前面三个参数建议必须测定。颗粒的最终评价还是得基于压片状况。
一般流化床制粒时间较长,但对一些粘性大的原料制粒效果比普通湿法制粒好得多,另外HPMC加入处方量纯化水中经过电动强力搅拌后效果也不错的,PVPK30与K90有时可以联用的,如5%固含量水溶液,其中比例为8：2等。。。国产设备一般没有除湿(加湿),进口设备的滤袋一般质量好些光滑不易跑粉
对于粘性大的原料流化床制粒的优势的确非常明显,不过如果辅料的调节空间很小,粘壁会
很明显,有时物料的收率不高。
HPMC用冷水直接配制我们之前也试过,一些低粘度的还好,但是也得搅拌很长时间才能完全溶解,在大生产时还得加个过滤器,防止有未溶解的小块进入喷枪。如果粘度稍高了就不行了,一定得用热水先分散,用冷水搅拌过夜发现还是有小块,掰开一看发现里面还是干的
PVP K30和90联用的确是个好方面,制备的颗粒一般偏硬一点
原来单位在购买流化床的时候自己也参与考察过几家国产的,的确没什么除湿（加湿）设备,发现在实验室小打小闹影响不大,但是如果到工业大生产没这部分影响还是挺大的。
过滤袋我们基本不考虑国产的,不是崇洋媚外,国产的和进口的没法比,之前一个进口的过滤袋破了个口,拿针补一下,和没破的效果一模一样
流化床的小试转大生产的确很值得研究,自己正准备在帖子里加上这部分,45kg批量相对于大生产还是比较小的,我们一般用的批量都是200kg左右,据说山东鲁安有一台批量试1吨的流化床,用于生产扑热息痛,老是在想得有多大的进风风量才能把物料给流化起来啊
有经验的朋友指点一下,用流化床制粒要向使粒子又圆又硬,从辅料的选择及工艺参数角度
的注意什么呢?
jing_987 wrote:
有经验的朋友指点一下,用流化床制粒要向使粒子又圆又硬,从辅料的选择及工艺参数角度
的注意什么呢?
流化床制得的颗粒堆密度一般都比较小,不可能做的非常硬,建议从下面几个方法试试
辅料：选用水溶性的填充剂,同时采用高粘度的粘合剂
工艺：在保证流化状态的前提下采用较小的进风风量和雾化压力
wangbaigang wrote:
结合我的一点经验说几句:
1.如果做颗粒剂,其实最适合成粒的粘合剂是糊精浆,10%左右即可,也可根据实验情况选择合适的浓度,比较各种粘合剂,其实糊精浆的粘度不是最大的,但是成粒性是最好的,而且过程参数也更容易控制。
如果是充填胶囊或者是压片用的颗粒,就无所谓了,水、不同浓度的乙醇,各类湿法制粒常用的粘合剂都可以应用
2.PVP,HPMC不是很适用于流化床制粒时做粘合剂用,这两个辅料如果是用乙醇溶,粘度会比较低,成粒性不是很好,用水溶,粘度大,成粒性好,但是过程参数很难控制,尤其是喷雾过程中,颗粒偏软,容易导致塌锅
现在很多胶囊的产品都是用流化床制粒,尤其是中药胶囊,颗粒充填后,经常在胶囊中有“结棍”现象,如果将制完的颗粒包上一层HPMC的膜,防潮性会得到很大的提高（其实就是利用了HPMC的成膜性）,不过成本就增加的多了
是用切喷制粒就可以了
但是要把切喷用好,也不是很容易滴,5～10批做下来,应该差不多了
太好了。谢谢
请教楼主一个问题,最近用流化床包衣,包衣液位混悬液,里面含有二氧化硅,经常造成喷头堵塞,但这个辅料作用又很重要,不可能更换。想问一下用什么办法可以解决堵枪的问题啊？本人也是刚刚接触流化床,经验实在不多,希望楼主能知道一下啊
我能解决：1.气路问题2.粘合剂问题3.流化温度
首先觉得站友应该考察是否真的是由于微粉硅胶导致堵塞喷头的,一般如滑石粉之类的成分才更容易产生这种现象
包衣液经过筛网过滤可以大大降低喷头堵塞的几率,建议用60目或者80目的筛。此外还可以从如下两个方法改进
1、在整个包衣过程中包衣液要持续搅拌（这个估计你已经这么做了）
2、不知道你用的什么型号的微粉硅胶,尽可能采用超细粒径的型号,重点推荐Degussa的
谢谢您的解答！
试过不加硅胶,结果和流畅,但包出来效果不好；第二种方法还没试过,有结果了再跟大家汇报楼主真是有心人,最近正要学习流化床,谢谢啊！
流化床制粒经验分享 最近做了好几个项目都是涉及流化床制粒的,通过项目的开展和相关资料的阅读对流化床制粒进行了一定的总结,分享给大家,希望对大家有帮助。 整个总结分为 设备篇（简单介绍一下流化床的关键部件）、 物料篇（主要介绍流化床制粒所用的各种粘合剂）、 工艺篇（对流化床制粒的几个过程进行分别介绍）以及其他一些常见问题。如有不足之处,敬请广大站友指正和补充。 1. 设备篇 一个完整的流化床设备包括了空气处理单元、物料槽、扩展槽、过滤袋、喷液系统(粘合剂制备罐、蠕动泵、喷枪)和控制系统等部门组成,对其中关键的几部分进行说明：空气处理单元：流化床制粒所用的空气必须经过过滤和除湿(加湿),这里特别要强调的是除湿(加湿)装置,空气的湿度对流化床的制粒效果会有显著的影响,在不同的季节,空气的湿度显著不同,冬季1度露点相当于每kg空气中还有4g水,而夏季20度露点相当于每kg水中含有15g水,如果没有加湿或除湿设备,那可能导致工艺的重现性差。露点温度并不是越低越好,低了物料容易产生静电影响最终收率,还会导致LOD偏低；太高会延长干燥时间,一般建议控制进风露点在8-10度左右,10度露点温度相当于每kg空气中含有8g水,对于细粉率极高的物料,可见采用15度左右的露点温度,可以有效降低静电和保证流化状态。 物料槽：物料占物料槽总体积的35-90%最为合理,粉末制粒后得到的颗粒与起始粉末的堆密度会略有升高,但是差异不大,所以只要保证开始投料量处于物料超最佳体积范围即可。物料槽的底盘开孔率非常重要,它决定了物料流化时的压差,开孔率一般为12%,底盘的孔径一般为100μm. 喷枪：液体在经过雾化后溶液体积扩散1000倍左右,喷嘴的口径大小一般对制粒效果没有太大的影响,溶液型粘合剂建议使用小口径喷嘴,混悬液和淀粉浆建议使用大孔径喷嘴。喷嘴的数量常见的有单喷嘴型,三喷嘴型和六喷嘴型三种,但是要注意多喷嘴型时每个喷嘴的喷液范围不可重叠,否则会造成粘合剂局部过量。 过滤袋：常采用聚酯材料,一般为20 μm 的透过率,最小可达到3-5 μm,目前也有金属过滤器,在制粒时通过压缩空气反冲出去上面的物料粉末,每个过滤器都配有冲洗喷头,可实现在线清洗。 2. 物料篇 主要是想介绍一下流化床制粒所用的粘合剂 （1）淀粉浆：在流化床制粒时,淀粉浆的浓度一般建议在8%一下,需要特别注意的是淀粉浆在不同温度下的粘度差别非常大,所以用蠕动泵喷液时的速率也会不同,这边有个参数可供大家参考,建议将淀粉浆加热至82-86度时停止加热,整个制粒过程中始终保持温度大于60度。如果觉得淀粉浆的粘度低,可以采用混合粘合剂,如6%淀粉浆+3% PVP. （2）预胶化淀粉：可以部分溶于冷水,建议浓度5-8%,也可以直接以粉末形式加入处方中,以水作为润湿剂制粒,但是与液体形式相比要达到相同的粘合效果需2-4倍量 （3）PVP K30：溶于水or乙醇,浓度范围5-30%,流化床中常用浓度为20%,也可直接加入粉末处方,用水或乙醇作为润湿剂进行制粒,但是达到相同粘合效果所需用量需大大增加。使
工程施工技术员工作总结(一) 我是xxx置业有限公司工程部中的一名专业技术人员和管理人员。能为自己的专业而奋斗拼搏，我感到无比的自豪和喜悦，同时深深感谢公司给我这样一个机会，一个发展空间! xxxx年是我们公司开发xx国际项目的一年，也是公司成功崛起的一年，更是我们工程部辉煌的一年。作为一名土建工程师，在工程部领导下，我主要做了一下几方面的工作。 一、工程技术管理方面 ①认真审核施工图，这是施工技术管理中的第一步，也是关键的一步。在仔细查看建筑结构图纸中发现了设计上有许多遗漏、差错和矛盾的地方。比如：1#楼联廊处结构上多设一根梁，影响了整个立面效果。2#楼局部梁没有配筋，无法按图施工。1#、2#楼局部门窗没有细部尺寸，等等问题。在发现了这些技术问题后，我及时准备的向工程部领导和设计人员联系，根据现场的情况和规范要求，提出良好的建议和处理方案，最终达到解决问题，确保了施工图的准确性和完整性。
②做好技术交底，这是施工技术管理中的中心环节。在查阅了施工组织设计和专项方案设计，针对施工各工序、各部位的特点。进行专门的口头和书面交底并作施工日志记录。比如：钢筋的绑扎、模板的安拆、砼的浇筑、填充墙的砌筑、脚手架的搭设等等。技术问题做到预控在先，交底在前，为工程的施工质量，安全、进度奠定了基础。 二、工程现场管理方面： ①工程质量、安全控制：按施工规范和设计要求检查各施工部位的标高、轴线，钢筋布置，模板的安拆、砼成型养护、脚手架搭设情况。在现场检查中发现了质量、安全隐患，及时了其解施工过程，分析产生隐患的根源，协调施工人员处理问题，待处理完毕后，进行检查验收，最终达到消除质量安全隐患。比如1#楼8层一处边墙剪力墙施工，由于支模不牢固，在角柱上没有加强支模处理，在浇筑砼时发生严重的爆模，墙体移位。经过严格的监督和督促，项目部按规范，按我们的要求把新浇的砼全部清打干净，经设计、监理、建设单位检查验收后，重新浇筑的砼。经过这次经验和教训，在8层以上相同部位，加强了模板的支撑，采用纵横方向拉撑，再也没有发生类似的爆模现象。
JGFL-B120型沸腾制粒机 一、概述 沸腾制粒机又称一步造粒机，它是利用粘合剂的粘结作用，使固体粉末间相互架桥、团聚，从而逐渐形成颗粒。 工作原理：将制粒用粉末物料放入流化床内，冷空气经过滤器进入，由加热器升温，冷风温度升至工艺温度后，进入流化床内，使粉末呈流化状循环流动，同时喷入雾状粘合剂湿润容器内的粉末，使粉末凝聚成疏松的小颗粒，成粒的同时，水份不断蒸发，并由热空气带走。 二、主要特点 1、进风口配有空气过滤器，空气净化符合GMP要求。 2、加热器由Φ18×2不锈钢管外绕不锈钢翅片制作而成，其 传热迅速，换热效率高，不生锈，对物料无污染，使用寿命长。 3、设备主体为圆形结构，无死角。 4、主机底部设有排污口，可方便快捷地将冲洗设备的污水排 出。 5、料斗与带轮子的架子相连，可方便地移动，便于上下料操 作。料斗与上筒体间采用硅橡胶密封，卫生、不易老化，密封效果好。 6、料斗上设有观察视窗及取样器，在工作过程中可清晰地观 察内部干燥情况。并可在不停机的情况下,迅速方便地对料斗内的物料进行取样，可更加直观地掌握干燥工艺。 7、料斗底部装有特殊结构的席形网，具有良好的通风效果， 并能防止细粉下漏。 8、料斗与上筒体间的密封采用气缸顶升式密封，密封可靠， 操作简单。 9、中筒体上设有三个喷枪孔，可调整喷枪高度，以适应不同
的制粒工艺，粘合剂的雾化采用多流体喷枪，其雾化效果好，所制成的颗粒粒度均匀，成品合格率高。 10、在上筒体中装有抗静电过滤布袋，可有效对排风进行过 滤，能防止细粉逸出，不吸附物料。并采用双气缸抖袋方式，清灰更加彻底。 11、风机排风口加装有消音器，降低了风机的噪声，能有效 改善工作环境。 12、温度控制采用数显式温控仪，对温度可任意设定，并自 动控制，直观、方便，精确度高。 13、电器控制柜设有维修门，易于对其进行检查、维护及修 理，门与箱体采用硅橡胶密封，密封效果好，外界的灰尘与湿气不宜进入内部，使用安全、耐用。 14、在同一容器内完成混合--制粒--干燥，减少了工艺，操作 方便。 15、设备主体采用不锈钢制作，内外均经精密抛光处理，表 面光洁。设备密封性好，负压操作，易操作、易拆卸、易清洗，符合“GMP”要求。 三、技术参数 1、容器直径（mm）1200 2、容器容积(L) 420 3、投料量（kg/批）≤120 4、风机功率（kw）18.5 风量（m3/h）4500 风压（Pa）5600 5 蒸汽压力（Mpa）0.02-0.8 6、蒸汽耗量（kg/h）210 7、进风温度范围（℃）≤140 8、干燥时间（min/次）15-60 9、设备重量（Kg）1500
制粒必读（详细的制粒技术及经验） 一、制粒技术概念 制粒（granulation)技术：是把粉末、熔融液、水溶液等状态的物料加工制成一定形状与大小的粒状物的技术。 制粒的目的：①改善流动性，便于分装、压片；②防止各成分因粒度密度差异出现离析现象；③防止粉尘飞扬及器壁上的粘附；④调整堆密度，改善溶解性能；⑤改善片剂生产中压力传递的均匀性；⑥便于服用，方便携带，提高商品价值。 制粒方法：湿法制粒、干法制粒、一步制粒、喷雾制粒，其中湿法制粒应用最多。 制粒技术的应用：在固体制剂，特别在颗粒剂、片剂中应用最为广泛。 二、制粒方法 （一）、湿法制粒 湿法制粒：在药物粉末中加入粘合剂或润湿剂先制成软材，过筛而制成湿颗粒，湿颗粒干燥后再经过整粒而得。湿法制成的颗粒具用表面改性较好、外形美观、耐磨性较强、压缩成形性好等优点，在医药工业中应用最为广泛。 湿法制粒机理：首先是粘合剂中的液体将药物粉末表面润湿，使粉粒间产生粘着力，然后在液体架桥与外加机械力的作用下制成一定形状和大小的颗粒，经干燥后最终以固体桥的形式固结。湿法制粒主要包括制软材、制湿颗粒、湿颗粒干燥及整粒等过程。 1、制软材：将按处方称量好的原辅料细粉混匀，加入适量的润湿剂或粘合剂混匀即成软材。 制软材应注意的问题 （1）粘合剂的种类与用量要根据物料的性质而定； （2）加入粘合剂的浓度与搅拌时间，要根椐不同品种灵活掌握； （3）软材质量。由于原辅料的差异，很难定出统一标准，一般凭经验掌握，用手捏紧能成团块，手指轻压又能散裂得开。 （4）湿搅时间的长短对颗粒的软材有很大关系，湿混合时间越长，则粘性越大，制成的颗粒就越硬。 2、制湿颗粒：使软材通过筛网而成颗粒。颗粒由筛孔落下如成长条状时，表明软材过湿，湿合剂或润湿剂过多。相反若软材通过筛孔后呈粉状，表明软材过干，应适当调整。 常用设备：摇摆式颗粒机、高速搅拌制粒机 筛网：有尼龙丝、镀锌铁丝、不锈钢、板块四种筛网。 3、湿颗粒干燥：过筛制得的湿颗粒应立即干燥，以免结块或受压变形（可采用不锈钢盘将制好的湿颗粒摊开放置并不时翻动以解决湿颗粒存放结块及变形问题）。 干燥温度：由原料必性质而定，一般为50-60℃；一些对湿、热稳定的药物，干燥温度可适当增高到80-100℃。 干燥程度：通过测定含水量进行控制。颗粒剂要求颗粒的含水量不得超过2%；片剂颗粒根据每一个具体品种的不同而保留适当的水分，一般为3%左右。 干燥设备：常用的有箱式（如烘房、烘箱）干燥、沸腾干燥、微波干燥或远红外干燥等加热干燥设备。 4、整粒：湿颗粒干燥后需过筛整粒以将结成块的粒破碎开，以达到颗粒剂的粒度要求或片剂的压片要求。
2020年工程技术工作总结 1 转眼间，20xx年已经过去，现从以下几个方面将一年来工程部的工作情况总结如下： 一、进度控制 按照年初公司制定的工程进度要求，主体工程应在x月底完成，实际截止到年底，主体工程全部完成，砌体工程完成80%，比原预定工期平均延误1.5个月。 工期延误的主要原因在以下三个方面： 1、我们事先对该工程的难度估计不足，合同工期过于紧张。本工程定额工期应该在720天，但我们把工期压缩到了350天，这个工期只有在理想化的情况下才有可能按计划完成，但该工程由于难度较大，任何一个事先未预料到的情况出现都有可能造成工期的延误并有可能产生连锁反应。 2、我们事先对施工单位的实际实力估计不足。两家施工单位都属于承包责任制，施工单位收取承包人的管理费用，工程的资金投入和管理人员的配置由承包人负责，施工单位不给承包人任何资金支持和人员支持，同时也缺乏必要的管理方面的支持，存在以包代管现象。 制约工期的主要原因在于施工单位的资金和管理方面。资金实力的不足导致材料、设备经常供应不上，工地经常出现停工待料现象，停工待料又经常造成施工人员的流失，劳动力的严重缺乏造成了工程
进度严重拖延。在管理方面，一方面管理人员责任心和素质达不到应有要求，另一方面由于劳务层分包层次过多，工班分组过细，无法形成流水作业，导致项目经理在人员调配上存在困难，同时由于劳务层层分包，管理层次过多，上层管理人员尤其是项目经理的管理意图无法在班组得到及时有效的贯彻执行。另一方面现在的民工也是非常地不好管理，经常因为一些小问题和管理人员对着干。这是导致工期拖延的最主要原因。 3、我们自身管理上的问题:工程部尤其是部门经理对于施工单位工期的延误，虽然采取了一系列的积极措施，但是力度不够，对于一些问题的处理尤其是施工单位人员的严重缺乏和材料的不及时供应缺乏足够有效的管理措施和应变措施，这也是导致工期拖延的一方面因素。这些需要我们大家尤其是部门经理在今后的工作中努力学习工程管理知识，掌握更多好的管理经验和管理办法，进一步提高自己的管理水平，方能不辜负领导的重托，为xx房产的发展作出更大的贡献。 针对以上问题的出现，我们工程部全体人员在总经办的大力支持和帮助下，在资金上和其他各方面采取了一系列措施，也取得了很好的效果，在后半年的施工过程中，不仅遏制住了工期进一步拖延的势头，而且延误的工期也在一步步减少。 二、质量控制 从开工以来，工程部始终坚持质量第一的原则，严把质量关，到目前为止，施工质量还是比较令人满意的，虽然曾经出现过一些质量
一般将来时知识点总结 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
一般将来时的用法 1)shall用于第一人称，常被will 所代替。 will 在陈述句中用于各人称，在争求意见时常用于第二人称。 Which paragraph shall I read first Will you be at home at seven this evening 2)be going to +不定式，表示将来。 a. 主语的意图，即将做某事。 What are you going to do tomorrow b. 计划，安排要发生的事。 The play is going to be produced next month. c. 有迹象要发生的事 Look at the dark clouds, there is going to be a storm. 3)be +不定式表将来，按计划或正式安排将发生的事。 We are to discuss the report next Saturday. 4)be about to +不定式，意为马上做某事。 He is about to leave forBeijing. 注意：be about to 不能与tomorrow, next week 等表示明确将来时的时间状语连用。 不同表达法的区别 be going to和will 用于条件句时， be going to表将来,will表意愿。 If you are going to make a journey, you''d better get ready for it as soon as possible. Now if you will take off your clothes, we will fit the new clothes on you in front of the mirror. be to和be going to be to 表示客观安排或受人指示而做某事。 be going to 表示主观的打算或计划。 I am to play football tomorrow afternoon. (客观安排) I''m going to play football tomorrow afternoon. (主观安排) 一般现在时表将来 1）下列动词：come, go, arrive, leave, start, begin, return的一般现在时表将来。主要用来表示在时间上已确定或安排好的事情。 The train leaves at six tomorrow morning. 2）倒装句，表示动作正在进行，如： There goes the bell. = The bell is ringing. 3）在时间或条件状语从句中。 When Bill comes (不是will come), ask him to wait for me. I''ll write to you as soon as I arrive there. 4）在动词hope, take care that, make sure that等后。 I hope they have a nice time next week. Make sure that the windows are closed before you leave the room. 用现在进行时表示将来 意为："意图"、"打算"、"安排"、常用于人。常用词为 come, go, start, arrive, leave, stay等。 I''m leaving tomorrow. Are you staying here till next week
FL 沸腾干燥制粒机 中国驰名品牌 使 用 说 明 书 中美合资常州健达干燥设备有限公司 厂址：江苏省常州市东青开发区
目录 一、技术参数 (3) 二、用途 (4) 三、工作原理及特点 (4) 四、安装场地选择 (5) 五、安装工作 (5) 六、操作 (6) 七、维护和检修 (9) 八、常见故障及处理 (11) 九、易损件目录 (12)
（中美合资）常州健达干燥设备有限公司 一、技术参数 项目单位 型号 35153060120200300500原理容器容量L12224510022042067010001500直径mm30040055070010001200140016001800生产能力最小kg 1.5410153080100150250最大kg 4.56204590160300450750 风机风量m 3 /h100012001400180030004500600070008000 风压mmH2O375375480480950950950950950 功率kw34 5.57.51118.5223045 蒸汽消耗量kg/h15234270141211282366451 蒸汽压力MPa0.1-0.4 作业时间min随物料特性而定 45-90 物料收得率%≥99 噪声dB(A)≤75（风机与主机隔离安装） 主机外形尺寸m 1.0 × 0.55 × 1.2 × 0.6 × 1.25 × 0.75 1.6 × 0.9 × 1.85 × 1.25 2.2× 1.65 × 2.34× 1.7 × 2.8 × 1.9 ×3×2.25 × 1.8 2.1×2.1 2.3×3 3.3 3.8 3.8 4.2 3
药智网免费提供药品标准查询”https://www.doczj.com/doc/002557298.html,/biaozhun.htm 一、制粒技术概念 制粒（granulation)技术：是把粉末、熔融液、水溶液等状态的物料加工制成一定形状与大小的粒状物的技术。 制粒的目的：①改善流动性，便于分装、压片；②防止各成分因粒度密度差异出现离析现象；③防止粉尘飞扬及器壁上的粘附；④调整堆密度，改善溶解性能；⑤改善片剂生产中压力传递的均匀性；⑥便于服用，方便携带，提高商品价值。 制粒方法：湿法制粒、干法制粒、一步制粒、喷雾制粒，其中湿法制粒应用最多。 制粒技术的应用：在固体制剂，特别在颗粒剂、片剂中应用最为广泛。 二、制粒方法 （一）、湿法制粒 湿法制粒：在药物粉末中加入粘合剂或润湿剂先制成软材，过筛而制成湿颗粒，湿颗粒干燥后再经过整粒而得。湿法制成的颗粒具用表面改性较好、外形美观、耐磨性较强、压缩成形性好等优点，在医药工业中应用最为广泛。 湿法制粒机理：首先是粘合剂中的液体将药物粉末表面润湿，使粉粒间产生粘着力，然后在液体架桥与外加机械力的作用下制成一定形状和大小的颗粒，经干燥后最终以固体桥的形式固结。 湿法制粒主要包括制软材、制湿颗粒、湿颗粒干燥及整粒等过程。 1、制软材：将按处方称量好的原辅料细粉混匀，加入适量的润湿剂或粘合剂混匀即成软材。 制软材应注意的问题 （1）粘合剂的种类与用量要根据物料的性质而定； （2）加入粘合剂的浓度与搅拌时间，要根椐不同品种灵活掌握； （3）软材质量。由于原辅料的差异，很难定出统一标准，一般凭经验掌握，用手捏紧能成团块，手指轻压又能散裂得开。 （4）湿搅时间的长短对颗粒的软材有很大关系，湿混合时间越长，则粘性越大，制成的颗粒就越硬。 2、制湿颗粒：使软材通过筛网而成颗粒。颗粒由筛孔落下如成长条状时，表明软材过湿，湿合剂或润湿剂过多。相反若软材通过筛孔后呈粉状，表明软材过干，应适当调整。 常用设备：摇摆式颗粒机、高速搅拌制粒机 筛网：有尼龙丝、镀锌铁丝、不锈钢、板块四种筛网。 3、湿颗粒干燥：过筛制得的湿颗粒应立即干燥，以免结块或受压变形（可采用不锈钢盘将制好的湿颗粒摊开放置并不时翻动以解决湿颗粒存放结块及变形问题）。 干燥温度：由原料必性质而定，一般为50-60℃；一些对湿、热稳定的药物，干燥温度
工程技术个人总结 【工程技术个人总结】 工作总结一、引言 20XX 年度的工作已经结束，回 顾过去一年既忙碌又充实的日子，工程技术办在项目部领 导的关怀和支持下、在同项目部各办公室的密切合作下，全 力以赴投入在工程建设中，在办公室全体人员的共同努力下，顺利完成了20XX 年度的工作任务。本着回顾过去、总结经验、找出不足，进而丰富和提高自身的原则，在此，就工 程技术办20XX 年度的工作情况在以下几方面进行回顾和 总结。 二、20XX 年度工作回顾20XX 年度，项目部开展施工 项目涉及：土方开挖、土方填筑、混凝土浇筑、钢筋和钢 绞线制安、浆砌体、基础处理、金属结构制安等。主要完成 工程量 土方开挖 22.78 万 m3、土方填筑 52 万 m3、混凝 土浇筑 8.0 万 m3、浆砌石 3.2 万 m3、钢筋和钢绞线制 安 10783t、CFG 桩 2.6 万 m、重夯 0.87 万 m?、金属结 构制安51.3t，关键线路完成形象：倒虹吸混凝土浇筑完 成 21 跨（两联），截止 20XX 年 12 月底，倒虹吸混凝 土浇筑累计完成15 孔，占总跨数 15 跨 100%。1、 20XX 年度技术工作内容概要20XX 年度，技术工作内容 主要涉及：涵洞砌体工程、土方填筑工程、公路桥
梁上部结构、退水闸及倒虹吸混凝土浇筑、闸室金属结构安装等项目的专项技术方案编制和标段全线技术服务及管理、工程量签证、档案管理、科技进步管理、安全检查及培训、管理提升活动开展、员工技术培训等。 2、技术方案编写情况20XX 年度，工程技术办主要完 成专项技术方案编写15 份、上报报告20 份、下发通知 30 份、技术交底 80 次，项目部各项安全措施、应急预案、技术方案等编写完成及时，技术、安全交底完成及时，能够满足前方生产需求，指导工程项目施工。 本年度，项目部施工重点为土方填筑工程、混凝土工程。20XX 年 3 月初，土方填筑工程开工，在此之前，土方填筑为项目部施工经验空白项目。 为确保土方填筑顺利进行，在土方填筑施工前，办公室组织学习、研究各种渠道搜集来的技术方案、施工规范， 组织“学习成果”交流讨论会，辩证中解决学习上遇到的 各种问题，并广泛深入其它标段施工现场，观摩、学习土 方填筑施工工艺、施工方法，将书本中学习的理论知识与实践相结合，进一步发现问题，总结经验，确保了土方填筑工程施工的顺利进行。 在混凝土施工中，办公室对混凝土浇筑方案进行了多次优化，制定并修订、完善了混凝土施工作业指导书，混凝土施工技术水平进一步提高。
沸腾制粒机技术特点及在工厂使用中的细节改进 摘要：综述了沸腾制粒机技术的工艺特点,介绍了沸腾制粒机的工作原理并对沸腾制粒机在实际生产中的使用情况进行分析研究.通过对沸腾制粒机的技术改进，提高沸腾床使用的实用性，操作的便利性，产品质量的稳定性，减少能源的损耗，降低劳动强度，提高产品的成品率，避免了不必要的物料损失。 关键词：沸腾制粒；技术特点；改进； 0 引言 沸腾制粒机(国内俗称一步制粒机)是国外开发的产品中国自20世纪70年代初开始引进，并在药厂使用将近40年。沸腾制粒技术是集混合、制粒、干燥在一个全封闭容器中进行操作的技术，与其他湿法制粒方式相比，具有工艺简单、操作时间短、劳动强度低等特点，而且减少物料搬运次数并缩短各工序所需时间，从而减少对物料和环境的污染。 沸腾制粒技术具有传热快、传热效率高、颗粒粒度均匀、密度小、流动性好、压缩成形性好等优点。颗粒间较少或几乎不发生可溶性成份迁移，减少了由此造成片剂含量不均匀的可能性。
目前，沸腾制粒机技术正得到越来越广泛的应用，本文对沸腾制粒机的技术特点进行简明的阐述，同时对沸腾制粒机在生产使用中出现的一些问题进行分析并提出有针对性地改进方法，以便于提高沸腾制粒机的生产实用性。 1沸腾制粒机的结构及工作原理简介 沸腾制粒机的主要结构如图所示。将制粒用粉状物料投入流化床（即原料容器）。热风流在引风机的负压抽吸下, 经初中效过滤器过滤后，由表冷器除湿后被加热器加热，再经高效过滤器过滤达到洁净级别要求后，由进风阀调节风量后，经进风道从气流分布板进入流化床中。热气流将制粒室中的药粉（如中药材粉、浸膏粉等）鼓动悬浮成流化状态（亦称“沸腾”状态），在流化床中干燥。此时液态物料（如中药流浸膏或粘合剂、包衣液等）由输送管道送入喷嘴，再由压缩空气将液态物料雾化成细小液滴喷洒在流化床中使沸腾态的粉末湿润，粉末间相互架桥聚集长大成粒。物料干燥后由排料口排出，废气由沸腾制粒机顶部排风管排出。 在沸腾干燥过程中一部分粉状物随气流上升被气流带向过滤室，干燥粉末被布袋捕集，当捕集到一定量时，此时风机暂停工作，抖袋系统开始工作将捕集到的物料抖落至流化床中，之后风机重新运转。
高中知识点总结 必修一，必修二，必修三，必修四，必修五，选修1-1，选修2-1，选修2-2 必修一 1.集合；（子集?，真子集?，交集∩，并集∪，）补：含绝对值的不等式与一元二次不等式的解法 2.函数 ⑴定义域(x的范围)，⑵值域（y的范围，换元法，反函数法，数形 结合法，单调性法）一般画图作⑶映射⑷单调性（最大（小）值 f（x））对勾函数⑸奇偶性 补：函数的图像（上下，左右，扩大缩小） 3.指数函数 4.对数函数 5.幂函数 必修二 1.空间几何体 ⑴结构（多面体，旋转体，棱柱，棱锥，棱台，圆柱，圆台，圆锥，球） ⑵三视图,直观图
⑶表面积，体积 2.点，直线，平面的关系，判定，性质 3.直线的斜率，倾斜角， 4.直线的方程（点斜式，斜截式，两点式，截距式， 一般式） 5.直线的焦点坐标与距离公式 6.圆 ⑴方程（标准，一般） ⑵圆心，半径 ⑶直线与圆，圆与圆的位置关系 7.空间直角坐标系 必修三 1.算法的概念 2.程序框图 3.输入、输出语句和赋值语句 4.条件语句，循环语句 5.辗转相除法与更相减损术
6.秦九韶算法与排序，进位制 必修四 1.三角函数 ⑴任意角的弧度制，（弧长公式），三角函数 ⑵诱导公式，图像与性质（正弦，余弦，正切的定义域，单调性，奇偶性，对称性） 2.平面向量 ⑴向量的加法，减法，数乘运算 ⑵向量坐标运算（平行，垂直） ⑷向量的数量积 3.三角恒等变化 ⑴和角，差角公式 ⑵二倍角的正弦，余弦，正切公式 必修五 1数列 ⑴等差数列，通项，中项，前n项和 ⑵等比数列，通项，中项，前n项和 方法：1.求通项的方法
2.求前n项和公式方法 2.解三角形 ⑴正弦，余弦定理 ⑶射影定理 大边对大角，三角形内角和定理，二倍角公式，两角和与差公式，辅助角公式 3.不等式 ⑴一元二次不等式 ⑵二次函数的图象、一元二次方程的根、一元二次不等式的解集间的关系
篇一：2014年工程技术部年终工作总结 2014年工程技术部年终工作总结时光飞逝，如白驹过隙，2014年在忙碌中即将逝去，在这简单而又不平凡的一年，在公司领导的支持和领导下，在工程技术部各位同仁的辛勤工作下，我们取得了辉煌的成绩，但同时也存在些不足。现将本年度部门工作总结如下： 一、2014年度工作完成情况 1、灌云天然气门站至燕尾港天然气门站高压天然气管道输气工程详见《灌云县天然气输气管道二期工程》总结 2、灌云县城网 （1）市政中压燃气管道 本年度共计延伸敷设景山路、云台山大道、东方大道、人民东路、长安大道、水利路、长江路、健康路、华山路中压燃气管道8.752公里。至此，我公司共建设灌云县城市燃气中压管道61.8496公里。（祥见附表一） （2）住宅小区及散户庭院管网 本年度共计开工32个项目，其中包括：山水国际、腾际怡圣园、美都高层、灌西安置小区别墅区、金都玫瑰园、英伦玫瑰园、清泉宾馆后散户等，其中有8个小区已竣工验收，新增中压管道2158米，新增低压管道17199.6米，立管安装用户新增3894户，目前我县管道共敷设居民用户达29133户。（祥见附表二） （3）工业/商业用户 本年度共计工业用户开工2个项目，其中包括：科伦多、紫燕化工，现科伦多已正常运营通气。增加中压管道206米，低压管道34 米。 （4）户内安装 本年度户内安装共计2887户，安装报警器共计2887套，通气2892户。（统计日期截止到2014年12月25日） 3、工程质量控制及安全文明施工 2014年已开工在建项目工程质量均保持较高水准，特别是灌云县天然气输气管道二期工程无论在质量、进度、安全文明各方面都比灌云县天然气输气管道一期工程有着较大的提高，在仅仅8个月时间内完成了62.15公里的高压输气管道的安装、在天然气管道施工中我们开创了工期、质量、安全文明施工的先河，无一起质量和安全事故。 4、部门内部建设 一年来，我部门施工任务繁重，点多面广，人员相当紧张，既要完成灌云县天然气输气管道二期工程的安装，又要兼顾灌云县城区天然气工程的安装，人员明显不足，我们招进专业对口、学校刚毕业的． 新员工，经过简短应知应会培训，全部安排到各个项目上锻炼，目前他们成长都非常迅速。
一目的：规范沸腾制粒机标准操作，保证设备正常运行，延长使用寿命 二范围：FL-300沸腾制粒机操作人员 三责任：操作人员、质量管理部、车间设备管理员对本规程实施负责 四内容： 1 操作法 1.1 检查是否有清洁合格证、设备完好证。 1.2生产前准备工作 1.2.1首先要检查空压机运转是否正常，压缩机油面是否在控制线内，排空压缩空气管道内的冷凝水。 1.2.2接通控制电源。 1.2.3接通空压机电源开关并启动，压缩空气输出压力至0.7mpa。 1.2.4检查控制柜压缩空气的气源至各气缸间有无漏气现象，并予以排出。 1.2.5检查电流表、气压表、电压表是否正常。 1.2.6检查温控仪是否正常，并设定进风温度，观察蒸气电磁阀是否灵活。 1.2.7将自动/手动开关置于手动，分别合上左风门、左清灰、右风门、右清灰、各动作是否灵活。 1.2.8将自动/手动开关置于自动，检查自动程序是否正确。 1.2.9将布袋架系上布袋，然后将布袋下端系在桶体下法兰处，并固定，检查松紧程度。布袋系的太紧布袋易损坏：布袋系的太松，布袋上粉尘不易脱路，然后检查布袋是否有破损。 1.2.10将流化床推进主机内，开顶升将中筒体用螺栓固定。 1.2.11根据工艺要求配好粘合剂。 1.2.12检查蠕动泵进料管内是否进入液料。 2.2生产操作 2.2.1启动控制柜电源 2.2.2调节气源压力0.6～0.7Mpa。 2.2.4开顶升开关，密封主机。 2.2.5将调风门调至2/3位置。 2.2.6将控制面板的自动/手动开关置于手动，关闭左、右风门。 2.2.7启动风机，待风机电流平衡后，打开左、右风门，并将自动/手动开关置于自动。 2.2.9调节进风温度（根据物料工艺设定）。 2.2.10调节风量，观察物料流化至中筒体视镜位置为佳，然后锁紧手柄。 2.2.11待物料温度上升并混合10分钟后，调节雾化压力至0.2～0.4Mpa（根据粘结剂浓度和颗粒度调节）。 2.2.12 启动蠕动泵调节喷液速度。 2.2.13 30分钟一次取样检查颗粒大小。 2.2.14制粒完毕后，关闭蠕动泵进行干燥。 2.2.15干燥过程中，观察出风温度，待出风温度50℃上下（视物料和经验而定），停止风机。 2.2.16调节气雾至0 Mpa。 2.2.17将自动/手动开关置于手动，关闭左右风门。 2.2.18清灰数次，然后打开左右风门。 2.2.19开顶升，卸料。 2.2.20 填写相关记录。
Unit 1 Where did you go on vacation? 一．必记单词 1. anyone pron.(不定代词）任何人 nothing pron. (不定代词）没有什么，没有一件东西 something pron.(不定代词）某事；某物 everyone pron. (不定代词）每人；人人；所有人 someone pron.(不定代词）某人 anywhere adv. （不定副词）在任何地方 2. wonderful adj. 精彩的；绝妙的 3. few adj. & pron. 不多；很少 quite a few 相当多；不少 Notice：few, a few, little,a little用法 a few + 可数名词肯定句 a little + 不可数名词肯定句 few + 可数名词否定句 little + 不可数名词否定句 4. most adj., adv. & pron. 最多；大多数 5. myself pron.我自己；我本人 yourself pron.你自己；您自己 yourselves pl. 你们自己 Notice：反身代词 第一、二人称的反身代词由物主代词加－self构成。第三人称的反身代词由 代词宾格加－self构成。 Ourselves 我们自己himself 他自己herself 她自己itself 它自己 Themselves 他们自己 6. hen n. 母鸡 pig n. 猪 bird n. 鸟 duck n. 鸭 7. seem v. 好像；似乎；看来 8. bored adj. 厌倦的；烦闷的 9. diary n. 日记；记事簿 10. activity n. 活动 11. decide v. 决定；选定 decide to do sth. 决定去做某事 12. try v.& n. 尝试；设法；努力 Notice: try to do sth.与try doing sth.辨析 try to do sth.(尽力、设法去做某事）表示想尽一切办法要把某事办成，强调付出一定的努力设法去完成 try doing sth.（尝试着做某事）表示一种尝试、做做看的想法，不一定付出
[转贴]中药湿法制粒的原理和小经验 湿法制粒, 中药, 原理, 粒子, 经验 湿法制粒（wet granulation）原理 是在药物粉末中加入液体粘合剂，靠粘合剂的架桥或粘结作用使粉末聚结在一起而制备颗粒的方法。由于湿法制粒的产物具有外形美观、流动性好、耐磨性较强、压缩成形性好等优点，在医药工业中的应用最为广泛。而对于热敏性、湿敏性、极易溶性等特殊物料可采 用其它方法制粒。 （一）制粒机理 1．粒子间的结合力 制粒时多个粒子粘结而形成颗粒，Rumpf提出粒子间的结合力有五种不同方式（1）固体粒子间引力固体粒子间发生的引力来自范德华力（分子间引力）、静电力和磁力。这些作用力在多数情况下虽然很小，但粒径＜50μm时，粉粒间的聚集现象非常显著。这些作用随着粒径的增大或颗粒间距离的增大而明显下降，在干法制粒中范德华力的作用 非常重要。 （2）自由可流动液体（freely movable liquid）产生的界面张力和毛细管力以可流动液体作为架桥剂进行制粒时，粒子间产生的结合力由液体的表面张力和毛细管力产生，因此液体的加入量对制粒产生较大影响。液体的加入量可用饱和度S表示：在颗粒的空隙中液体架桥剂所占体积（VL）与总空隙体积（VT）之比，液体在粒子间的充填方式由液体的加入量决定，参见图16-25。(A)干粉状态；(a)S≤0.3时，液体在粒子空隙间充填量很少，液体以分散的液桥连接颗粒，空气成连续相，称钟摆状（pendular state）；(b)适当增加液体量0.3＜S＜0.8时，液体桥相连，液体成连续相，空隙变小，空气成分散相，称索带状(funicularstate)；(c)液体量增加到充满颗粒内部空隙（颗粒表面还没有被液体润湿）S≥0.8时，称毛细管状(capillary state)；(d)当液体充满颗粒内部与表面S≥1时，形成的状态叫泥浆状(slurry state)。毛细管的凹面变成液 滴的凸面。 一般，在颗粒内液体以悬摆状存在时，颗粒松散；以毛细管状存在时，颗粒发粘，以索带状存在时得到较好的颗粒。可见液体的加入量对湿法制粒起着决定性作用。 （3）不可流动液体（immobile liquid）产生的附着力与粘着力不可流动液体包括高粘度液体和吸附于颗粒表面的少量液体层（不能流动）。因为高粘度液体的表面张力很小，易涂布于固体表面，靠粘附性产生强大的结合力；吸附于颗粒表面的少量液体层能消除颗粒表面粗糙度，增加颗粒间接触面积或减小颗粒间距，从而增加颗粒间引力等，如图 16-26A[11]。淀粉糊制粒产生这种结合力。 （4）粒子间固体桥（solid bridges）固体桥（图16-26B）形成机理可由以下几方面论述。①结晶析出?架桥剂溶液中的溶剂蒸发后析出的结晶起架桥作用；②粘合剂固化?液体状态的粘合剂干燥固化而形成的固体架桥；③熔融?由加热熔融液形成的架桥经冷却固结
工作总结 参加工作以来，认真对待领导交付的各项任务，努力把工作做到最好。在各级领导的关心和指导下，我顺利完成了港务局办公楼装修工程的监理工作，对装修工程施工工程中易出现的问题及施工应注意的要点有了更清晰的认识，对装修工程验收规范也有了更多的了解，大大增强了自己的专业知识。而日常工作中对工程图的修改和查对，也使我对autocad这一制图软件的操作更加顺畅，同时对用地规划方面的申报手续有了初步了解。 在工程公司工作期间，也使我的专业水平得到了相当大的提高。不仅参与了 5#、6#码头初设方案预算的编制，也主要负责起了黄骅港综合港区临港公路工程工程资料的编制及填报。在编制5#、6#码头初设方案预算过程中，我学会了使用 2014沿海水工概预算系统进行水工预算，并对预算过程有了更深入的认识。黄骅 港综合港区临港公路工程工程资料的编制过程也有效的促进了我专业知识的提高，这是一个综合性的过程：既需要到现场切身了解实际施工情况，使所填报资料与实际相符，又离不开本项目部专业技术人员的指导，同时自己更需要及时查阅专业书籍，开动脑筋理清工作思路，使工作有条理的进行。经过这样的努力，我的工作能力得到了相当大的提高，工作成绩也得到了认可。这在很大程度上得益于领导的关心指导及公司里专业技术人员的热心帮助，在此表示深深的感谢！ 在以后的工作中，我会更加努力，在工作中不断充实自己，提高自己，用业绩说话，用出色的工作业绩来回报各级领导的关心和指导！ xxx 2014.3.30 xx公司 时光飞逝，来水电九局有限公司几近两年，在这段时间里先后服务于砂石分局台山核电厂砂石系统和观音岩砂石系统。主要负责电气技术工作。 在台山核电厂砂石系统期间，正是场地开挖和土建工程，我被分在工程部，跟着工程部领导和同事一起投身于土建工程中去。建安期，我进入金结队电工班，开始和电工师傅一起布置施工用电。在建安期电气设备安装期间，在只有五个电工的情况下，我们加班加点，终于在规定时间内完成电气安装工程。因为有了台山的经验，在观音岩砂石系统做技术指导和亲自独立完成安装。安装完成后，我有幸参与电气设备调试、电气竣工资料编写。又在车间配电系统操作及维护近一年，保证了我们砂石系统电气这一块稳定的运行，为工程连续提供合格的砂石骨料提供了基础，受到业主方的好评。 结合这两年的工作经历，在工作方面我有以下几点新认识。 一、应加强对图纸规范标准熟识和对施工方法的研究。 工程图纸是工程建设的基本依据，也是工程建设者们的通用语言。是工程建设
相似 【知识脉络】 【基础知识】 I.有关相似形的概念 （1）形状相同的图形叫相似图形，在相似多边形中，最简单的是相似三角形。 （2）如果两个边数相同的多边形的对应角相等，对应边成比例, 这两个多边形叫做相似多边形。 相似多边形对应边长度的比叫做相似比（相似系数）。 n .比例的性质（注意性质立的条件：分母不能为0） （1）基本性质： ① a:b c:d ad be :② a:b b:c b2 a c. 注：由一个比例式只可化成一个等积式，而一个等积式共可化成八个比例式，如ad be , 除了可化为a: b c: d , 还可化为a c b: d , c: d a: b , b:d a : c , b : a d : c。 a—，交换内项） c d a c g匸，（交换外项） （2）换比性质（交换比例的内项或外项）： b d b a d-.（同时交换内外项） c a 川.平行线分线段成比例定理
基础图形:
定理：如上图，三条平行线截两条直线,所得的对应线段成比例? 推论：平行于三角形一边的直线截其他两边（或两边的延长线）所得的对应线段成比例. IV .相似三角形 （1）概念： 对应角相等，对应边成比例的三角形，叫做相似三角形。相似用符号“S”表示，读作“相 似于”。相似三角形对应边的比叫做相似比（或相似系数）。 注： ①对应性：即两个三角形相似时，一定要把表示对应顶点的字母写在对应位置上，这样写比 较容易找到相似三角形的对应角和对应边； ②顺序性：相似三角形的相似比是有顺序的； ③两个三角形形状一样，但大小不一定一样； ④全等三角形是相似比为1的相似三角形。二者的区别在于全等要求对应边相等，而相似要求 对应边成比例。 （2）判定： 根据相似图形的特征来判断。（对应边成比例，对应角相等） ①?平行于三角形一边的直线（或两边的延长线）和其他两边相交，所构成的三角形与原三角形相似； ②.如果一个三角形的两个角与另一个三角形的两个角对应相等，那么这两个三角形相似； ③.如果两个三角形的两组对应边的比相等，并且相应的夹角相等，那么这两个三角形相似； ④.如果两个三角形的三组对应边的比相等，那么这两个三角形相似；
2011公司个人工作总结 自2011年4月1日来到兵团建工一键诚信分公司农大项目部参加工作，这一年来，一直在项目部担任技术员一职，，通过这个工程现场实践工作的锻炼，得益于项目部领导的关心培养和同事们的热心帮助、谆谆教导，让我的工作有了快速的提升，我已逐步成长为一名合格的技术员。在此感谢公司对我的信任及同事们的支持，通过团队的共同努力，摸索出了一定的工作经验，在此对一年情况进行个人工作总结，请给位领导指导与纠正： 一、主要职责 1、负责钢筋材料计划的编制及进场钢筋的质量数量验收。 2、负责钢筋的放样，钢筋工作交底以及钢筋工程的检查及验收。 3、负责天气情况记录、施工测量放线、钢筋工程隐蔽时间及混凝土浇筑记录。 4、负责决算各分部分项工程计量工作。 5、参与现场钢筋、模板、土建、架子工及各队的劳务管理，以及领导安排的其它工作。 二、工作心得 1、会干工作、干好工作是出色完成工作的前提条件，这就要求我们要有扎实的专业功底。
2、一个项目的成败取决于团队合作，干一项工程需要多个部门的密切配合，只有整个团队克服眼前的一切困难，形成合力，才会有强大的战斗力，才能在激烈的市场竞争中取得一个又一个的胜利！ 3、工作中要勤奋，工作态度认真，主动沟通，避免信息滞后。 4、技术、管理两个方面，两手都要抓、两手都要狠！ 三、不足之处 1、由于工作经验不足，工程管理方面有些不能做到事前控制。 2、在钢筋工程结算方面，广联达运用不熟练，需要不断的加强学习。 3、施工方案的编制不太熟悉，需要不断的加强专业知识的学习。 4、做事容易冲动。 四、今后的打算 1、逐步掌握施工方案的编制。 2、争取2012年考上二级建造师，然后再考一级建造师。 3、在工程管理方面多下功夫，加强目标控制和管理协调的能力。 总体说来，对于领导交给的各项任务都已比较顺利、较好的完成了。一年来的从事工程施工工作，在不断的取得
