中南大学
模拟电子技术试卷（第1套）
一、一、填空题（20分，每空1分）
1．双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。场效应管是控制器件。
2．在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。
3．在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是放大器，A u2是放大器，A u3是放大器。
4．在双端输入、单端输出的差动放大电路中，发射极R e公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比K CMR ＝。
5．设某一阶有源滤波电路的电压放大倍数为200
1
200
f
j
A
+
=
&
，则此滤波器为滤波器，其通带放大倍数为，截止频率为。
6．如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的
倍。
二、基本题：（每题5分，共25分）
1．如图所示电路中D为理想元件，已知u i = 5sinωt V ，试对应u i画出u o的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。
3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。
4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为；
其作用是使输入电阻、放大电路的通频带变。
三、如图所示电路中，β＝100，
Ω
=
'
100
b b
r，试计算：(15分)
1．放大电路的静态工作点；（6分）
《模拟电子技术基础（一）》期末试题〔A 〕 一、填空题（15分） 1．由PN 结构成的半导体二极管具有的主要特性是 性。 2、双极性晶体三极管工作于放大模式的外部条件是 。 3．从信号的传输途径看，集成运放由 、 、 、 这几个部分组成。 4．某放大器的下限角频率L ω，上限角频率H ω，则带宽为 Hz 。 5．共发射极电路中采用恒流源做有源负载是利用其 的特点以获得较高增益。 6．在RC 桥式正弦波振荡电路中，当满足相位起振条件时，则其中电压放大电路的放大 倍数要略大于 才能起振。 7．电压比较器工作时，在输入电压从足够低逐渐增大到足够高的过程中，单限比较器的 输出状态发生 次跃变，迟滞比较器的输出状态发生 次跃变。 8．直流稳压电源的主要组成部分是 、 、 、 。 二、单项选择题（15分） 1．当温度升高时，二极管反向饱和电流将 。 [ ] A 增大 B 减小 C 不变 D 等于零 2．场效应管起放大作用时应工作在漏极特性的 。 [ ] A 非饱和区 B 饱和区 C 截止区 D 击穿区
3．直接耦合放大电路存在零点漂移的原因主要是 。 [ ] A 电阻阻值有误差 B 晶体管参数的分散性 C 晶体管参数受温度影响 D 受输入信号变化的影响 4．差动放大电路的主要特点是 。 [ ] A 有效放大差模信号，有力抑制共模信号；B 既放大差模信号，又放大共模信号 C 有效放大共模信号，有力抑制差模信号； D 既抑制差模信号，又抑制共模信号。 5．互补输出级采用射极输出方式是为了使 。 [ ] A 电压放大倍数高 B 输出电流小 C 输出电阻增大 D 带负载能力强 6．集成运放电路采用直接耦合方式是因为 。 [ ] A 可获得较高增益 B 可使温漂变小 C 在集成工艺中难于制造大电容 D 可以增大输入电阻 7．放大电路在高频信号作用下放大倍数下降的原因是 。 [ ] A 耦合电容和旁路电容的影响 B 晶体管极间电容和分布电容的影响 C 晶体管的非线性特性 D 放大电路的静态工作点设置不合适 8．当信号频率等于放大电路的L f 和H f 时，放大倍数的数值将下降到中频时的 。 A 0.5倍 B 0.7倍 C 0.9倍 D 1.2倍 [ ] 9．在输入量不变的情况下，若引入反馈后 ，则说明引入的是负反馈。[ ] A 输入电阻增大 B 输出量增大 C 净输入量增大 D 净输入量减小 10 [ ] A 、
中南大学 模拟电子技术试卷（第1套） 一、一、填空题（20分，每空1分） 1．双极型三极管是控制器件，当其工作在放大区时发射结需要加偏置，集电结需要加偏置。场效应管是控制器件。 2．在有源滤波器中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。 3．在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是放大器，A u2是放大器，A u3是放大器。 4．在双端输入、单端输出的差动放大电路中，发射极R e公共电阻对信号的放大作用无影响，对信号具有抑制作用。差动放大器的共模抑制比K CMR ＝。 5．设某一阶有源滤波电路的电压放大倍数为200 1 200 f j A + = & ，则此滤波器为滤波器，其通带放大倍数为，截止频率为。 6．如图所示的功率放大电路处于类工作状态；其静态损耗为；电路的最大输出功率为；每个晶体管的管耗为最大输出功率的 倍。 二、基本题：（每题5分，共25分） 1．如图所示电路中D为理想元件，已知u i = 5sinωt V ，试对应u i画出u o的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。 3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。 4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为； 其作用是使输入电阻、放大电路的通频带变。 三、如图所示电路中，β＝100， Ω = ' 100 b b r，试计算：(15分) 1．放大电路的静态工作点；（6分）
模拟电子技术基础试卷及答案 一、填空（18分） 1．二极管最主要的特性是 单向导电性 。 3．差分放大电路中，若u I1=100V ，u I 2=80 V 则差模输入电压u Id = 20V ；共模输入电压u Ic =90 V 。 4．在信号处理电路中，当有用信号频率低于10 Hz 时，可选用 低通 滤波器；有用信号频率高于10 kHz 时，可选用 高通 滤波器；希望抑制50 Hz 的交流电源干扰时，可选用 带阻 滤波器；有用信号频率为某一固定频率，可选用 带通 滤波器。 6．乙类功率放大电路中，功放晶体管静态电流I CQ 0 、静态时的电源功耗P DC = 0 。这类功放的能量转换效率在理想情况下，可达到 78.5% ，但这种功放有 交越 失真。 二、选择正确答案填空（20分） 1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。 A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。 A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管 C 、N 沟道增强型MOS 管 D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。 A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 6.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。 A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路 7.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ A ）。 A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器 8．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。 a ．不用输出变压器 b ．不用输出端大电容 c ．效率高 d ．无交越失真 9．稳压二极管稳压时，其工作在( C )，发光二极管发光时，其工作在( A )。 a ．正向导通区 b ．反向截止区 c ．反向击穿区 三、放大电路如下图所示，已知：V CC 12V ，R S 10k ，R B1 120k ， R B2 39k ，R C 3.9k ，R E 2.1k ，R L 3.9k ，r bb’ ，电流放大系数 50， 电路中电容容量足够大，要求： 0 i D /mA -4 u GS /V 5 + u O _ u s R B R s +V CC V C + R C R i O t u I t u o 4题图 7题图
《模拟电子技术》模拟试题一 一、填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向） 导电性。 2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温 度）有关，而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其 反偏时，结电阻为（无穷），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。 7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集） 放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳 定交流输出电流采用（串联）负反馈。 9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路 的放大倍数AF=（1/ F ）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号， 而加上大小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互 补功率放大器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻 （）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）
《模拟电子技术》复习题综合（第1、2章） 一.选择题 1、在本征半导体中掺入微量的 D 价元素,形成N 型半导体。A.二 B.三 C.四 D 五 ２、在P 型半导体中,自由电子浓度 Ｃ 空穴浓度。A ．大于 B.等于 C ．小于 ３、本征半导体温度升高以后， Ｃ 。 A.自由电子增多,空穴数基本不变 B ．空穴数增多,自由电子数基本不变 C ．自由电子数和空穴数都增多，且数目相同 Ｄ.自由电子数和空穴数都不变 4、空间电荷区是由 C 构成的。A ．电子 B.空穴 C.离子 D.分子 5、ＰN 结加正向电压时,空间电荷区将 Ａ 。 Ａ. 变窄 Ｂ． 基本不变 C. 变宽 D ． 无法确定 6、稳压管的稳压区是其工作在 Ｃ 。A. 正向导通 B ．反向截止 C.反向击穿 7、当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。 A. 前者反偏、后者也反偏 Ｂ. 前者正偏、后者反偏 Ｃ. 前者正偏、后者也正偏 D ． 前者反偏、后者正偏 ８、当温度升高时，二极管的反向饱和电流将 A 。Ａ． 增大 B ． 不变 C. 减小 D. 都有可能 ９、工作在放大区的某三极管,如果当I B 从12μA 增大到２2μA 时，I Ｃ从1m Ａ变为２mA ，那么它的β约为 C 。Ａ. 83 B. ９1 C. 10０ D ． 1０ １0、晶体管是 A 器件。Ａ.电流控制电流 B.电流控制电压 Ｃ．电压控制电压 D.电压控制电流 1１、在正常放大的电路中,测得晶体管三个电极的对地电位如图所示,试判断管子的类型和材料。图1为 Ｄ ；图２为 A 。[基极电位总是处于中间］ A.ＮＰN 硅管 B.P ＮP 硅管 C ．ＮP Ｎ锗管 D.P ＮP 锗管 12、场效应管是 Ｄ 器件。 A ．电流控制电流 B.电流控制电压 C ．电压控制电压 D.电压控制电流 13、基本共射放大电路中,基极电阻R ｂ的作用是 A 。 Ａ.限制基极电流,使晶体管工作在放大区，并防止输入信号短路 Ｂ.把基极电流的变化转化为输入电压的变化C ．保护信号源 D.防止输出电压被短路 １4、基本共射放大电路中,集电极电阻Ｒc 的作用是 Ｂ 。 A ．限制集电极电流的大小 B.将输出电流的变化量转化为输出电压的变化量 C.防止信号源被短路 D.保护直流电压源E Ｃ 15、基本共射放大电路中，输入正弦信号,现用示波器观察输出电压u o 和晶体管集电极电压u c 的波形,二者相位 A 。A.相同 B ．相反 C.相差90° Ｄ.相差270° 16、NP Ｎ管基本共射放大电路输出电压出现了非线性失真，通过减小R b 失真消除, 这种失真一定 ① 0V 5.7V 图 1 ① 9V 2.3V 图2
《模拟电子技术基础》试题（A 卷） 学号 姓名 . 一、判断下列说法是否正确，用“×”或“√”表示判断结果。 （10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。 （ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。 （ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。 （ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。 （ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。 （ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。 （ ） （7）未加外部电压时，PN 结中电流从P 区流向N 区。 （ ） （8）集成运放在开环情况下一定工作在非线性区。 （ ） （9）只要引入正反馈，电路就会产生正弦波振荡。 （ ） （10）直流稳压电源中的滤波电路是低通滤波电路。 （ ） 二、选择填空 （10分） （1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。 （A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在 RC f f π210= =时呈 。 （A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。 （A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。 （A ）β （B ）β 2 （C ）2β （D ）1+β （5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。 （A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。 （A ） > （B ） < （C ） = （D ）≤ （7）硅二极管的正向导通压降比锗二极管的 。
试题一 一、选择题（每小题2分，共24分）：（1）当晶体管工作在放大区时，发射 结电压和集电结电压应为（ B ）。 A.前者反偏、后者反偏 B.前者正偏、后者反偏 C. 前者正偏、后者正偏（2）N型半导体是在本征半导体中加入以下物质后形成的（ C ）。 A.电子 B.三价硼元素 C.五价磷元素（3）为了减小零点漂移，通用型运放的输入级大多采用（ C ）。 A.共射电路 B.乙类放大电路 C.差动放大电路）。（4）高通滤波电路可以用于（ A 滤除高于某一频率的无用信号A. 滤除低于某一频率的无用信号 B. 让低于某一频率的有用信号通过C. 。（5）长尾式差动放大电路抑制零点漂移的主要原因是（ C ） A.采用了双极型电源 B.电路和参数对称性好C.引入了电流串联型负反馈。） B 等于（（6）、电路如图所示，其输出电压u O u?u?uu uu?C.A.B. i2i1i1i2i2i1 （7）当信号频率等于放大电路的f或f时，放大倍数的值约下降到中频时的HL0.7倍,即增益下降（ A ）。 A.3dB B.4dB C.5dB （8）( B )运算电路可将三角波电压转换成方波电压。 A．同相比例B．微分 C．同相求和 （9）PN结加正向电压时，空间电荷区将( A )。 A. 变窄 B. 基本不变 C. 变宽 （10）OCL功率放大电路如图所示，当u为正半周时，则( A )。i-111A

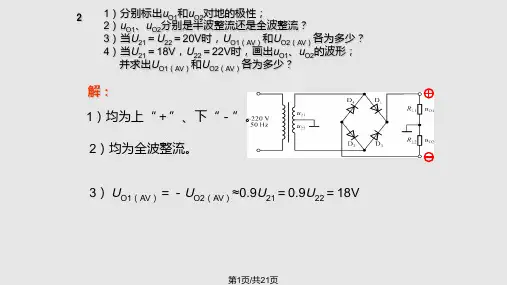

A. T1导通T2截止 B. T1截止T2导通 C. T1，T2导通 （11）整流的目的是（ A ）。 A. 将交流变为直流 B. 将高频变为低频 C. 将正弦波变为方波 （12）电路如图所示，二极管D为理想元件，输入信号u为如图所示的三角波， i则输出电压u的最大值为（ B ）。o A. 5 V B. 7 V C. 2 V 二、填空题：（总16 分，每空 2 分）
中 南 大 学 模拟电子技术试卷（第1套） 一、一、填空题（20分，每空1分） 1．双极型三极管是 控制器件，当其工作在放大区时发射结需要加 偏置，集电结需要加 偏置。场效应管是 控制器件。 2． 在有源滤波器中，运算放大器工作在 区；在滞回比较器中，运算放大器工作在 区。 3． 在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是 放大器，A u2是 放大器，A u3是 放大器。 4． 在双端输入、单端输出的差动放大电路中，发射极R e 公共电阻对 信号的放大作用无影响，对 信号具有抑制作用。差动放大器的共模抑制比K CMR ＝ 。 5． 设某一阶有源滤波电路的电压放大倍数为 2001200f j A += ，则此滤波器为 滤波器， 其通带放大倍数为 ，截止频率为 。 6． 如图所示的功率放大电路处于 类工作状态；其静态损耗为 ；电路的最大输出功率为 ；每个晶体管的管耗为最大输出功率的 倍。 二、基本题：（每题5分，共25分） 1．如图所示电路中D 为理想元件，已知u i = 5sin ωt V ，试对应u i 画出u o 的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。 3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN 或PNP）并在圆圈中画出管子。 4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为； 其作用是使输入电阻、放大电路的通频带变。 三、如图所示电路中，β＝100， Ω = ' 100 b b r，试计算：(15分) 1．放大电路的静态工作点；（6分） 2．画出放大电路的微变等效电路；（3分） 3．求电压放大倍数A u、输入电阻R i和输出电阻R o；（6分）
试题一 一、选择题：（每小题2分，共24分） （1）当晶体管工作在放大区时，发射结电压和集电结电压应为（ B ）。 A.前者反偏、后者反偏 B .前者正偏、后者反偏 C. 前者正偏、后者正偏 （2）N 型半导体是在本征半导体中加入以下物质后形成的（ C ）。 A.电子 B.三价硼元素 C .五价磷元素 （3）为了减小零点漂移，通用型运放的输入级大多采用（ C ）。 A.共射电路 B.乙类放大电路 C .差动放大电路 （4）高通滤波电路可以用于（ A ）。 A . 滤除低于某一频率的无用信号 B. 滤除高于某一频率的无用信号 C. 让低于某一频率的有用信号通过 （5）长尾式差动放大电路抑制零点漂移的主要原因是（ C ）。 A.采用了双极型电源 B.电路和参数对称性好 C .引入了电流串联型负反馈 （6）、电路如图所示，其输出电压u O 等于（ B ）。 A.i2i1u u - B .i1i2u u - C. i2i1u u + （7）当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的0.7倍,即增益下降（ A ）。 A .3d B B.4dB C.5dB （8）( B )运算电路可将三角波电压转换成方波电压。 A ．同相比例 B ．微分 C ．同相求和 （9）PN 结加正向电压时，空间电荷区将( A )。 A . 变窄 B. 基本不变 C. 变宽 （10）OCL 功率放大电路如图所示，当u i 为正半周时，则( A )。
A. T1导通T2截止 B. T1截止T2导通 C. T1，T2导通 （11）整流的目的是（ A ）。 A. 将交流变为直流 B. 将高频变为低频 C. 将正弦波变为方波（12）电路如图所示，二极管D为理想元件，输入信号u i为如图所示的三角波，则输出电压u o的最大值为（ B ）。 A. 5 V B. 7 V C. 2 V 二、填空题：（总16 分，每空 2 分） （1）、一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为e 极，B为 b 极，C为 c 极。 （2）工作在放大区的晶体管，当I B从10μA增大到20μA，I C从1mA增大到2mA，它的β为 100 。 （3）由于不易制造大容量电容，集成电路采用直接耦合放大方式。
《模拟电子技术基础》试题（A 卷） 学号 姓名 . 一、判断下列说法是否正确，用“×”或“√”表示判断结果。 （10分） （1）在运算电路中，同相输入端和反相输入端均为“虚地”。 （ ） （2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。 （ ） （3）使输入量减小的反馈是负反馈，否则为正反馈。 （ ） （4）产生零点漂移的原因主要是晶体管参数受温度的影响。 （ ） （5）利用两只NPN 型管构成的复合管只能等效为NPN 型管。 （ ） （6）本征半导体温度升高后两种载流子浓度仍然相等。 （ ） （7）未加外部电压时，PN 结中电流从 P 区流向 N 区。 （ ） （8）集成运放在开环情况下一定工作在非线性区。 （ ） （9）只要引入正反馈，电路就会产生正弦波振荡。 （ ） （10）直流稳压电源中的滤波电路是低通滤波电路。 （ ） 二、选择填空 （10分） （1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。 （A ）电流负反馈 （B ）电压负反馈 （C ）直流负反馈 （D ）交流负反馈 （2）RC 串并联网络在RC f f π21 0= =时呈 。 （A ）感性 （B ）阻性 （C ）容性 （3）通用型集成运放的输入级多采用 。 （A ）共基接法 （B ）共集接法 （C ）共射接法 （D ）差分接法 （4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。 （A ）β （B ）β2 （C ）2β （D ）1+β （5）在（A ）、（B ）、（C ）三种电路中输出电阻最小的电路是 ； 既能放大电流，又能放大电压的电路是 。 （A ）共基放大电路 （B ）共集放大电路 （C ）共射放大电路 （6）当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E 。

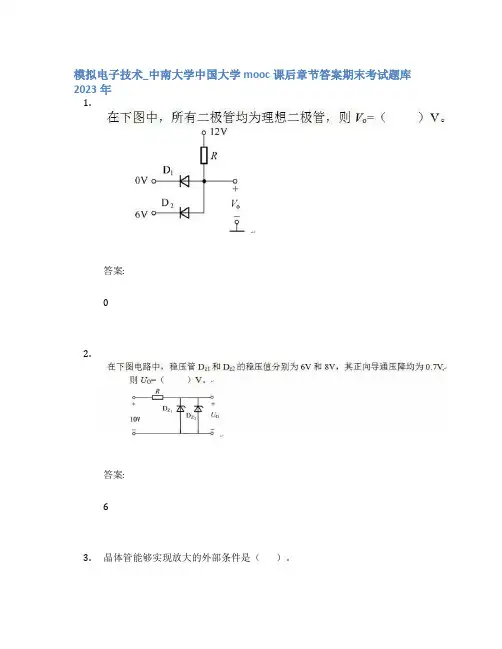

---○---○--- ---○---○--- 学 院 专业班级 学 号 姓 名 … … … … 评卷 密 封 线 … … … … …… 密 封线 内不 要答 题 ，密封 线外 不 准 填写 考 生信 息， 违 者 考试 成 绩 按0 分 处理 … … … ……… 评 卷 密封 线 … …… … 中南大学考试试卷(1) 20 ~20 学年 1 学期 电子技术 课程 时间110分钟 80学时， 5 学分，闭卷，总分100分，占总评成绩 70 % 20 年 月 日 题 号 一 二 三 四 五 六 七 八 合 计 满 分 10 19 16 12 8 15 10 10 100 得 分 评卷人 复查人 一、选择题(本题10分，每小题2分) 1．三极管工作在饱和状态时，发射结和集电结处于（ A ）。 A ．两者均正偏； B ．前者正偏，后者反偏； C ．两者均反偏； D ．前者反偏，后者正偏； 2．电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ A ）。 A ．D1导通，D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 3．欲使放大电路的输入电阻增加，带负载能力强，应引入（ B ）。 A ．电流串联负反馈； B ．电压串联负反馈； C ．电流并联负反馈； D ．电压并联负反馈； 4．能使逻辑函数F=A ⊕B ⊕C ⊕D 均为1的输入变量组合是（ A ）。 A ．1101，0001，0100，1000 B ．1100，1110，1010，1011 C ．1110，0110，0111，1111 D ．1111，1001，1010，0000 4．右图所示波形反映的逻辑函数是（ AB ）。 （其中A 、B 为输入波形，Y 为输出波形） A ．与非； B ．异或； C ．同或； D ．或； 5．对功率放大电路的基本要求是在不失真的情况下能有（ B ）。 A ．尽可能高的电压放大倍数 B.尽可能大的输出功率 C. 尽可能小的零点漂移 得 分 评卷人
一. 填空题 1、继电保护装置必须满足选择性、（快速性）、灵敏性和（可靠性）四个基本要求。 2、安全工作规程是中规定：设备对地电压高于（250V ）为高电压；在250V 以下为低电压；安全电压为36V以下；安全电流为（10mA ）以下。 3、软件测试时需要三类信息：软件配置、（测试配置）、（测试工具）。 4、存储容量为4K×8位的RAM存储器，其地址线为（12 ）条、数据线为（8 ）条。 5、产品质量特性包括：性能、（寿命）、可信性、（安全性）和经济性。 6、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。 7、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。 8、所谓理想二极管，就是当其正偏时，结电阻为（0），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开。 9、三极管是（电流）控制元件，场效应管是（电压）控制元件。 10、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 11、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。 12、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。 13、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。 14、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F）。 15、带有负反馈放大电路的频带宽度BWF=（1+AF）BW，其中BW=（fH –fL），（1+AF）称为反馈深度。 16、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。 17、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。
1.某个处于放大状态的电路，当输入电压为10mV，输出电压 为6.5V,输入电压为15mV时，输出电压为7V（以上均为直 流电压），它的电压增益为（ C ） a、700 b、650 c、100 d、-100 2.当输入信号频率为f L或f H时，电压增益的幅值约下降为中 频时的（ B ） a、05. b、0.7 c、0.9 d、1 3.当输入信号频率为fL或fH时, 电压增系下降了( B )。 A、2 dB B、3dB C、4dB D、6dB 4.某放大电路在负载开路时的输出电压为4V，接3KΩ的负载 电阻后输出电压降为3V，这说明放大电路的输出电阻为 （ C ） a、10KΩ b、2KΩ c、1 KΩ d、0.5KΩ 5.用两个AU相同的放大电路A和B分别对同一个具有相同内 阻的电压 信号进行放大，测试结果输出电压VOA>VOB，由此可知A比B （ B ） a、一样 b、差 c、好 d、无法判别 6.用两个放大电路A和B分别对同一电压信号进行放大。当输出端开路时V OA=V OB ，都接入负载R L时，测得V OA 《模拟电子技术》期末考试试卷 一、填空题：（每空1分共40分） 1、PN结正偏时（），反偏时（），所以PN结具有 （）导电性。 2、漂移电流是（）电流，它由（）载流子形成，其大小与 （）有关，而与外加电压（）。 3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直 线；当其反偏时，结电阻为（），等效成断开； 4、三极管是（）控制元件，场效应管是（）控制元件。 5、三极管具有放大作用外部电压条件是发射结（），集电结 （）。 6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降 （）。 7、三极管放大电路共有三种组态分别是（）、（）、 （）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（）负反馈， 为了稳定交流输出电流采用（）负反馈。 9、负反馈放大电路和放大倍数AF=（），对于深度负反 馈放大电路的放大倍数AF=（）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（） 信号，而加上大小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（） 类互补功率放大器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电 阻（）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。 17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。 二、选择题（每空2分共30分） 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其 两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、，则三 个电极分别是（），该管是（）型。 A、（ B、 C、E） B、（C、B、E） C、（E、C、B） D、（NPN） E、 （PNP） 3、对功率放大器的要求主要是（）、（）、（）。 A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真 4、共射极放大电路的交流输出波形上半周失真时为（），此时应该（） 偏置电阻。 A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小 5、差分放大电路是为了（）而设置的。 A、稳定Au B、放大信号 C、抑制零点漂移 6、共集电极放大电路的负反馈组态是（）。 A、压串负 B、流串负 C、压并负 7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（） 倍。 A、1 B、2 C、3 8、为了使放大器带负载能力强，一般引入（）负反馈。 A、电压 B、电流 C、串联 中南大学数字电子技术基础期末考试试卷四套 附答案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】 中南大学信息院《数字电子技术基础》 期终考试试题（110分钟）(第一套) 一、填空题：（每空1分，共15分） =+的两种标准形式分别为（）、（）。 1．逻辑函数Y AB C 2．将2004个“1”异或起来得到的结果是（）。 3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。 4．8位D/A转换器当输入数字量为5v。若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。 5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。 6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。 7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。 二、根据要求作题：（共15分） 1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。 2．图1、2中电路均由CMOS门电路构成，写出P、Q的表达式，并画出对应 A、B、C的P、Q波形。 三、分析图3所示电路：（10分） 1）试写出8选1数据选择器的输出函数式； 2）画出A2、A1、A0从000~111连续变化时，Y的波形图； 3）说明电路的逻辑功能。 四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。（15分） 五、已知电路及CP、A的波形如图4(a)(b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。（8分） 2.分别改正下图所示各电路中的错误，使它们有可能放大正弦波信号。要求保留电路原 （a）静态时，发射结正偏，集电结反偏，-VCC改为+VCC (b) 没有RB发射结会烧坏，集电结不能反偏 （c）没有RB1当ui=0时发射结两端电压为零，VBB反过来。 （d）没有RB在交流通路中，VBB短路，交流信号加不进来。 3.放大电路及三极管输出特性如下图所示。 ①在输出特性曲线上画出直流负载线。如要求I CQ=2mA，确定此时的静态工作点，并确 定此时的R b的值； ②利用图解法分别求出R L=∞和R L=3kΩ时的最大不失真输出电压U om（有效值）； ③若R b调至150kΩ且i B的交流分量i b（t）=20sinωt(μA)，画出i C和u CE的波形图，这时出现什么失真？ 解：（1）直流负载线 12 ,.4,0====-=Ce C c ce C c CC ce U O I I U R I V U 作负载线得：I CQ =40μA Ω =≈+=k R U R I V b CE b B CC 30004 .012 （2）R L =∞直流负载线与交流负载线重合Uom=6/1.414=4.23V R L =3K ?,R L //R C =1.5 K ? 当 U CEQ +1.5*I CQ =9 ,Uom=1.5*I CQ/1.414=2.12V (3) 当RB=150K ?时，IBQ=80Ma 4.电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。分别计算L R =∞和3L R k =Ω时的Q 点、u A 、i R 和o R 。 解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为： 《模拟电子技术基础（1）》期末试题 （A 卷）参考答案及评分标准 一、填空（每空1分，共20分） 1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏 、集电结 反偏 。 2. 放大器级间耦合方式有三种： 直接 耦合； 阻容 耦合； 变压器 耦合；在集成电路中通常采用 直接 耦合。 3. 差分放大器的基本特点是放大 差模信号 、抑制 共模信号 。 4. 乙类推挽放大器的主要失真是 交越失真 ，要消除此失真，应改用 甲乙 类推挽放大器。 5. 图1所示两级放大电路，图中级间采用 阻容 耦合方式，1T 接成 共基 组态，2T 接成 共集 组态，1R 和2R 的作用是 为T1管提供基极偏置 。 6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值 增大 。 7. 共射－共基组合电路中，由于共射电路的上限频率 小于 共基电路的上限频率，故此组合电路的上限频率主要取决于 共射 电路。 8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πω?±=T 。 二、简答（共3小题，每小题5分，共15分） 1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示 （1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分， 共3分） （2）估算(b)图晶体管的β和α值。 601 .06 === B C I I β， 985.01≈+= ββα （各1分，共2分） 2.电路如图3所示，试回答下列问题 （1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？ R f 应如何接入？（在图中连接） 答：应接入电压串联负反馈（1分） R接法如图（1分） f （2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。 答：见图中标识（3分）（共6空，两个1分） 3.简述直流电源的主要组成部分及各部分功能。 答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。（组成部分3分，功能2分） 中 南 大 学 模拟电子技术试卷（第3套） 一. 填空题 (每空1分,共20分) （注：同一题中可能只给出部分“空”的选项） 1. U GS = 0时，能够工作在恒流区的场效应管有： 。 A. JFET ； B.增强型MOSFET ； C.耗尽型MOSFET ； 2. 测得放大电路中某BJT 各极直流电位V 1=12V ， V 2 =11.3V ， V 3 =0V ，则该BJT 的基极电位等于 ，由 材料制成，管型为 。 3. 现测得两个共射放大电路空载时的u A 均为 –100，将它们连成两级放大电路后，其电压放大倍数应 10000，且与级间耦合方式 。 A.大于； B. 等于； C.小于； E. 有关； F. 无关； 4. 差分放大电路的等效差模输入信号u d 等于两个输入信号u 1和u 2的 ， 等效共模输入信号u c 是两个输入u 1和u 2的 。 A.差； B.和； C.平均值； 5. 互补输出级通常采用 接法，是为了提高 。“互补”是指两个 类型三极管交替工作。 A. 负载能力； B.最大不失真输出电压； 6. 通用型集成运放通常采用 耦合方式；适合于放大 频率信号；输入级一般为 放大器，其目的是为了 。 7. 恒流源在集成运放中有两个作用： 一是为各级提供 ， 二是作为有源负载用来提高 。 8. 信号处理电路中，为了避免50Hz 电网电压的干扰进入放大器， 应该选用 滤波器；欲从输入信号中取出低于20kHz 的信号，应该选用 滤波器。 9. 由FET 构成的放大电路也有三种接法，与BJT 的三种接法相比，共源放大器相当于 放大器。 二. 放大电路及晶体管的输出特性如图所示。设U BEQ =U CES = 0.7V 。 (10分) 1．用图解法确定静态工作点I CQ ，U CEQ ； 2．确定放大电路最大不失真输出电压的有效值U om 。 1 习题1——直流电路 1、 解1： 结点a ：I 1+I 2=I 3 回路1：R 1I 1–R 2I 2+U S2–U S1=0 回路2：R 2I 2+ R 3I 3–U S2=0 图1 习题1的图 联立求解，得：I 1= –0.2A ，I 2= 1.6A ，I 3= 1.4A U s1起负载作用，其功率P 1= U s1 I 1= –2.4W U s2起电源作用，其功率P 2= U s2 I 2=24W 2、 解2：I 1 、I 2 、I 3 、I 4如图所示。 结点a ：I 1+I +I 2=0 结点b ：I 1+I =I 3+I 4 回路1：4I –8I 1=0 回路2：5I 2+9–4I 4–4I =0 回路3：2I 3=4I 4 图2 习题2的图 联立求解，得： I = 2/3A ，I 1= 1/3A ，I 2= –1A ，I 3= 2/3A ，I 4= 1/3A 3Ω 6 V 3Ω 1Ω 5Ω I 1 + - I 1a I 1b 3、 解3：①电压源单独作用时， I 1= –(I 1a + I 1b )= –(1+1) = –2A ②电流源单独作用时， I 2= –(I 2a + I 2b )= –(–1+3) = –2A 由叠加定理，I = I 1+ I 2= –4A 电压源单独作用 电流源单独作用 4、 图4 习题4的图 解4：①当开关在位置1时，电流源I S 单独作用时，毫安表读数I=K 1I S = 40mA ； ②当开关在位置2时，电流源I S 和电压源U S1同时作用，利用叠加定理有： I=K 1I S +K 2U S1 代入数据有：-60=40+ 10K 2 解得: K 2= -10 ③当开关在位置3时，电流源I S 和电压源U S2同时作用， U S1 I 1 S 2 3 U S2 R 5 + - - + U S2 I S R 4 R 3 R 2 R 1 A 3Ω 6 A 3Ω 1Ω 5Ω I 2 I 2a I 2b 中南大学信息院《数字电子技术基础》 期终考试试题（110分钟）(第一套) 一、填空题：（每空1分，共15分） =+的两种标准形式分别为（）、 1．逻辑函数Y AB C （）。 2．将2004个“1”异或起来得到的结果是（）。 3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。 4．8位D/A转换器当输入数字量为5v。若只有最低位为高电平，则输出电压为（）v；当输入为，则输出电压为（）v。 5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强， （）的转换速度快。 6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。 二、根据要求作题：（共15分） 1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。 2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q 波形。 三、分析图3所示电路：（10分） 1）试写出8选1数据选择器的输出函数式； 2）画出A2、A1、A0从000~111连续变化时，Y的波形图； 3）说明电路的逻辑功能。 四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。（15分） 五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。（8分） B C 六、用T 触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。试 问该电路是如何连接的？请在原图上画出正确的连接图，并标明T 的取值。 （6分） 七、图6所示是16*4位ROM 和同步十六进制加法计数器74LS161组成的脉冲分频电路。ROM 中的数据见表1所示。试画出在CP 信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。 （16分） 表 1： 地址输入 数据输出 A3 A2 A1 A0 D3 D2 D1 D0 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1 1 1 1 1 0 0 0 0 0 0 1 1 0 1 0 0 0 1 0 1 1 0 1 0 1 0 0 1 1 0 0 0 1 1 1 1 1 1 0 0 0 0 0 1 0 0 1 0 0 0 0 1 0 1 0 0 0 1 1 1 0 0 0 0模电试题及答案(大学期末考试题)
