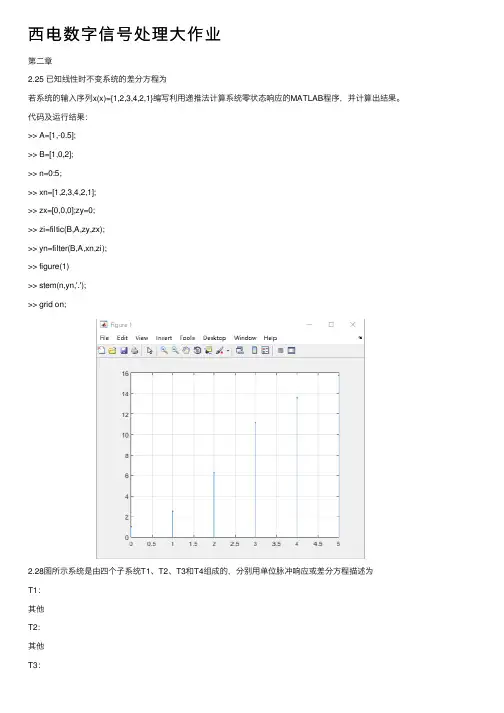

西电数字信号处理大作业
第二章
2.25 已知线性时不变系统的差分方程为
若系统的输入序列x(x)={1,2,3,4,2,1}编写利用递推法计算系统零状态响应的MATLAB程序，并计算出结果。
代码及运行结果：
>> A=[1,-0.5];
>> B=[1,0,2];
>> n=0:5;
>> xn=[1,2,3,4,2,1];
>> zx=[0,0,0];zy=0;
>> zi=filtic(B,A,zy,zx);
>> yn=filter(B,A,xn,zi);
>> figure(1)
>> stem(n,yn,'.');
>> grid on;
2.28图所示系统是由四个子系统T1、T2、T3和T4组成的，分别用单位脉冲响应或差分方程描述为
T1：
其他
T2:
其他
T3：
T4:
编写计算整个系统的单位脉冲响应h(n)，0≤n≤99的MATLAB程序，并计算结果。
代码及结果如下：
>> a=0.25;b=0.5;c=0.25;
>> ys=0;
>> xn=[1,zeros(1,99)];
>> B=[a,b,c];
>> A=1;
>> xi=filtic(B,A,ys);
>> yn1=filter(B,A,xn,xi);
>> h1=[1,1/2,1/4,1/8,1/16,1/32]; >> h2=[1,1,1,1,1,1];
>> h3=conv(h1,h2);
>> h31=[h3,zeros(1,89)]; >> yn2=yn1+h31;
>> D=[1,1];C=[1,-0.9,0.81]; >> xi2=filtic(D,C,yn2,xi); >> xi2=filtic(D,C,ys);
>> yn=filter(D,C,yn2,xi); >> n=0:99;
>> figure(1)
>> stem(n,yn,'.');
>> title('单位脉冲响应'); >> xlabel('n');ylabel('yn');
2.30 利用MATLAB画出受高斯噪声干扰的正弦信号的波形，表示为
其中v(n)是均值为零、方差为1的高斯噪声。
代码及结果如下：
>> N=100;
>> n=0:N;
>> xn=10*sin(0.02*pi*n);
>> R=randn(1,N+1);
>> x=xn+R;
>> figure(2);
>>plot(n,x,'.'),title('受高斯噪声干扰的正弦信号'),xlabel('n'),ylabel('x');
第三章
3.47 利用Matlab 工具箱函数zplane(b,a),画出下列Z 变换的零极点分布图，并给出所有可能的收敛域及对应序列的特性（左边序列，右边序列，双边序列）。
（1）12
181533325644162)(2
342341-+-+++++=z z z z z z z z z X
>> b=[2,16,44,56,32]; >> a=[3,3,-15,18,-12]; >> zplane(b,a)
（2）65
610204
.874.2698.1768.84)(2342342+++--+--=z z z z z z z z z X
>> b=[4,-8.68,-17.98,26.74,-8.04]; >> a=[1,-2,10,6,65]; >> zplane(b,a)
3.53 利用Matlab 语言，画出下列无限长脉冲响应系统的幅频响应特性曲线和相频响应特性曲线，并指出系统的类型。
（1）)
61.088.01)(4.01()1()(2
112
111-----+---=z z z z z z H >> syms z;
>> ps=z^-1*(1-z^-1)^2; >> ps1=expand(ps) ps1 =
1/z - 2/z^2 + 1/z^3 >> syms z;
>> ps = (1 - 0.4*z^ - 1)*(1 - 0.88*z^ - 1 + 0.61*z^ - 2); >> ps1=expand(ps) ps1 =
481/(500*z^2) - 32/(25*z) - 61/(250*z^3) + 1 >> a=[1,-32/25,481/500,-61/250]; >> b=[0,1,-2,1];
>> [H,w]=freqz(b,a,'whole');
>> subplot(2,1,1),plot(w/pi,abs(H));
>> xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|') >> subplot(2,1,2),plot(w/pi,angle(H)/pi);
>> xlabel('\omega/\pi');ylabel('\phi(\omega)/\pi')
(2) )
7957.04461.1.1)(683.01()0166.11)(1(0534.0)(2112
2112------+-+-+=z z z z z z z H
>> syms z;
>> ps=0.0534*(1+z^-1)*(1-1.0166*z^-1+z^-2)^2; >> ps1=expand(ps) ps1 =
6676839363/(125000000000*z^2) - 689661/(12500000*z) + 6676839363/(125000000000*z^3) - 689661/(12500000*z^4) + 267/(5000*z^5) + 267/5000
>> syms z;
>> ps=(1-0.683*z^-1)*(1-1.4461*z^-1+0.7957*z^-2);
>> ps1=expand(ps)
ps1 =
17833863/(10000000*z^2) - 21291/(10000*z) - 5434631/(10000000*z^3) + 1
>> a=[1,- 21291/10000,17833863/10000000, - 5434631/10000000,0,0];
>> b=[267/5000,- 689661/12500000,6676839363/125000000000,6676839363/125 000000000,- 689661/12500000,267/5000];
>> [H,w]=freqz(b,a,'whole');
>> subplot(2,1,1),plot(w/pi,abs(H));
>> xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|')
>> subplot(2,1,2),plot(w/pi,angle(H)/pi);
>> xlabel('\omega/\pi');ylabel('\phi(\omega)/\pi')
（3）)
6493.05548.11)(8482.0499.11()1()(21214
13-----+-+--=z z z z z z H
>> syms z;
>>ps=(1-z^-1)^4; >>ps1=expand(ps) ps1 =
6/z^2 - 4/z - 4/z^3 + 1/z^4 + 1 >> syms z;
>> ps=(1-1.499*z^-1+0.8482*z^-2)*(1-1.5548*z^-1+0.6493*z^-2); >> ps1=expand(ps) ps1 =
9570363/(2500000*z^2) - 15269/(5000*z) - 114604103/(50000000*z^3) + 27536813/(50000000*z^4) + 1 >> a=[1,- 15269/5000,9570363/2500000,- 114604103/50000000,27536813/50000000]; >> b=[1,-4,6,-4,1];
>> [H,w]=freqz(b,a,'whole');
>> subplot(2,1,1),plot(w/pi,abs(H));
>> xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|') >> subplot(2,1,2),plot(w/pi,angle(H)/pi);
>> xlabel('\omega/\pi');ylabel('\phi(\omega)/\pi')
第四章
4.32 已知两个序列分别为
其他
其他
利用MATLAB，采用离散傅里叶变换计算出与的4点循环卷积。验证傅里叶变换的时域循环卷积定理。
代码及运行结果如下：
>> h=[2,1,1,2];
>> x=[1,-1,-1,1];
>> y=ifft(fft(h,4).*fft(x,4))
y =
0 -2 0 2
4.34 选择合适的变换区间长度N，编写matlab程序，用离散傅里叶变换对下列信号进行谱分析，画出幅频特性曲线和相频特性曲线。
（1）
（2）
代码及运行结果如下：
（1）
>> n=0:9;
>> x1=2*sin(0.2*pi*n);
>> X1=fft(x1);
>> subplot(2,1,1),stem(n,abs(X1)); >> title('幅频特性曲线');
>> ylabel('幅频'),xlabel('k');
>> subplot(2,1,2),stem(n,angle(X1)); >> ylabel('相频'),xlabel('k');
（2））
>> n=0:50;
>> x1=sin(0.45*pi*n).*sin(0.55*pi*n);
>> X1=fft(x1);
>> subplot(2,1,1),stem(n,abs(X1),'.');
>> ylabel('幅频'),xlabel('k');
>> title('幅频特性曲线');
>> subplot(2,1,2),stem(n,angle(X1),'.');
>> title('相频特性曲线');
>> ylabel('相频'),xlabel('k');
第五章
5.13 设连续时间信号,其中，,
,。
（1）如果FFT对进行频谱分析，问采样频率和采样点数N应如何选择，才能准确地求出，，的中心频率，为什么？
（2）按照所选择的和N，对进行采样，得序列x(n)。试用MATLAB工具箱函数fft，对x(n)做FFT，得到X(k)，并画出X(k)的幅
频特性| X(k) |的曲线，标出| X(k) |的三个峰值所对应的k值分别是多少？
代码及运行结果如下：
（1）由奈奎斯特采样定理，所以≥20，取=40，为了分辨相邻谱峰f=2，所以N==20
代码及运行结果如下：
>> fs=40;%采样频率
>> f=1;
>> N=fs;
>> t=0:1/(fs-1):1;
>> x=cos(8*pi*t)+cos(16*pi*t)+cos(20*pi*t);
>> y=fft(x);
>> a=abs(y);
>> n=0:length(y)-1;
>> subplot(2,1,1);stem(t,x);
>> title('x(n)离散');
>> subplot(2,1,2);stem(n,a);
>> title('幅频特性');
>> gtext('k1');
>> gtext('k2');
>> gtext('k3');
5.16 设连续时间信号，试用MATLAB语言分析该信号的频率特性，要求信号的频率分辨率f≤0.5Hz，画出其幅频特性曲线。请分析误差来源，指出减小误差的方法。
代码及运行结果如下：
>> fs=100;%采样频率
>> f=0.4;
>> N=250;
>> t=0:1/(fs-1):2.5;
>> x=1+cos(100*pi*t);
>> y=fft(x);
>> a=abs(y);
>> n=0:length(y)-1;
>> subplot(2,1,1);stem(t,x);
>> title('x(n)');
>> subplot(2,1,2);stem(n,a);
>> title('幅频响应');
第六章
6.32 利用MATLAB工具箱函数bessel，设计三阶模拟低通贝塞尔滤波器，要求通带截止频率。画出滤波器的幅频响应特性曲线和相频响应特性曲线。
代码及运行结果如下：
>> [Bz,Az]=besself(3,2*pi*2000);
>> [H,W]=freqs(Bz,Az);%计算频率向量w上的滤波器频率响应>> a=20*log10(abs(H));
>> figure(1)
>> plot(W,a)%幅频响应特性
>> title('幅频特性响应');
>> b=angle(H);
>> figure(2);
>> plot(W,b);
>> title('相频响应曲线');
6.37 利用MATLAB工具箱函数，采用模拟低通切比雪夫1型滤波器及脉冲响应不变法，设计满足下列指标的数字低通滤波器，并画出幅频响应曲线。
通带截止频率，阻带截止频率；
通带最大衰减，阻带最小衰减。
代码及运行结果如下：
Wp=0.2;Ws=0.4;Rp=1;Rs=15;
[N,Wpo]=cheb1ord(Wp,Ws,Rp,Rs,'s');
[Bs,As]=cheby1(N,Rp,Wpo,'s');
[Bz,Az]=impinvar(Bs,As);
w=0:0.1:pi;
[H,w1]=freqz(Bz,Az,w);
H=20*log10(abs(H));
plot(w/pi,H),grid on;
xlabel('\omega/\pi');ylabel('|H(e^j^\omega)|/dB');
第七章
7.11 用矩形窗设计线性相位FIR数字低通滤波器，逼近理想低通滤波器的为
（1）求出所设计的单位脉冲响应h（n）的表示式，确定与h（n）的长度N的关系式。（2）取N=31，，用MATLAB画出该FIR数字低通滤波器的幅频响应和相频响应特性曲线。
运行结果如下：
7.13 希望对输入低频模拟信号做数字低通滤波处理，以提取所需要的信号，设系统的采样频率为50hz，要求通带截止频率为10kHZ，阻带截止频率为25kHZ，阻带最小衰减为60dB。（1）用窗函数设计FIR数字低通滤波器，选择合适的窗函数及滤波器长度N，求出单位脉冲响应h（n）。
（2）用matlab画出该FIR数字低通滤波器的扶贫响应特性曲线和相频特性曲线。
运行结果如下：
7.21 利用matlab工具箱函数，分别画出长度为15的矩形窗，汉宁窗，汉明窗和布莱克窗的幅频特性曲线，观察他们的主要参数（主瓣宽度，过渡带宽度，旁瓣峰值幅度）的差别。运行结果如下：（1）矩形窗
（2）汉宁窗
（3）汉明窗
（4）布莱克曼窗
由图可以看出旁瓣峰值幅度，矩形窗，汉宁窗，汉明窗，布莱克窗是依次减小的而主瓣宽度，和过渡带都是依次加宽的。
数字信号处理大作业 班级：021231 学号： 姓名： 指导老师：吕雁
一写出奈奎斯特采样率和和信号稀疏采样的学习报告和体会 1、采样定理 在进行A/D信号的转换过程中，当采样频率fs.max大于信号中最高频 率fmax的2倍时(fs.max>2fmax)，采样之后的数字信号完整地保留了原始信号中的信息，一般实际应用中保证采样频率为信号最高频率的5～10倍；采样定 理又称奈奎斯特定理。 (1)在时域 频带为F的连续信号 f(t)可用一系列离散的采样值f(t1),f(t1±Δt)，f(t1±2Δt)，...来表示,只要这些采样点的时间间隔Δt≤1/2F，便可根据各 采样值完全恢复原始信号。 (2)在频域 当时间信号函数f(t)的最高频率分量为fmax时,f(t)的值可由一系列 采样间隔小于或等于1/2fo的采样值来确定,即采样点的重复频率fs ≥2fmax。 2、奈奎斯特采样频率 (1)概述 奈奎斯特采样定理：要使连续信号采样后能够不失真还原，采样频率必须 大于信号最高频率的两倍（即奈奎斯特频率）。 奈奎斯特频率（Nyquist frequency）是离散信号系统采样频率的一半，因哈里·奈奎斯特（Harry Nyquist）或奈奎斯特－香农采样定理得名。采样定理指出，只要离散系统的奈奎斯特频率高于被采样信号的最高频率或带宽，就可 以真实的还原被测信号。反之，会因为频谱混叠而不能真实还原被测信号。 采样定理指出，只要离散系统的奈奎斯特频率高于采样信号的最高频率或 带宽，就可以避免混叠现象。从理论上说，即使奈奎斯特频率恰好大于信号带宽，也足以通过信号的采样重建原信号。但是，重建信号的过程需要以一个低 通滤波器或者带通滤波器将在奈奎斯特频率之上的高频分量全部滤除，同时还 要保证原信号中频率在奈奎斯特频率以下的分量不发生畸变，而这是不可能实 现的。在实际应用中，为了保证抗混叠滤波器的性能，接近奈奎斯特频率的分 量在采样和信号重建的过程中可能会发生畸变。因此信号带宽通常会略小于奈 奎斯特频率，具体的情况要看所使用的滤波器的性能。需要注意的是，奈奎斯 特频率必须严格大于信号包含的最高频率。如果信号中包含的最高频率恰好为
电子科技大学22春“电子信息工程”《数字信号处理》期末考试高频考点 版（带答案） 一.综合考核(共50题) 1. 已知x(n)是实序列，x(n)的4点DFT为X(k)=[1，-j，-1，j]，则X(4-k)为()。 A.1，-j，-1，j B.1，j，-1，-j C.j，-1，-j，1 D.-1，j，1，-j 参考答案：C 2. 下列关于FIR滤波器的说法中正确的是()。 A.FIR滤波器难以设计成线性相位特性 B.FIR滤波器的单位冲激响应长度是无限的 C.FIR滤波器的单位冲激响应长度是有限的 D.对于相同的幅频特性要求，用FIR滤波器实现要比用IIR滤波器实现阶数低 参考答案：C 3. 在IIR数字滤波器的设计中，需将模拟参考滤波器从S平面到Z平面作单值映射，应采用()。 A.脉冲响应不变法 B.双线性变换法 C.窗函数法 D.频率采样法 参考答案：B 4. 两有限长序列的长度分别是M和N，要利用DFT计算两者的线性卷积，则DFT的点数至少应取()。 A.M B.N C.M+N D.MN 参考答案：C
5. 下面说法中正确的是()。 A.连续非周期信号的频谱为非周期离散函数 B.连续周期信号的频谱为非周期离散函数 C.离散非周期信号的频谱为非周期离散函数 D.离散周期信号的频谱为非周期离散函数 参考答案：B 6. 已知DFT[x(n)]=X(k)，0≤n，kN，下面说法中正确的是()。 A.若x(n)为实数圆周奇对称序列，则X(k)为实数圆周奇对称序列 B.若x(n)为实数圆周奇对称序列，则X(k)为实数圆周偶对称序列 C.若x(n)为实数圆周奇对称序列，则X(k)为虚数圆周奇对称序列 D.若x(n)为实数圆周奇对称序列，则X(k)为虚数圆周偶对称序列参考答案：C 7. 对连续时间周期信号的谱分析工具是()。 A.傅里叶变换 B.傅里叶级数 C.离散傅里叶变换 D.离散傅里叶级数 参考答案：B 8. 下列对离散傅里叶变换(DFT)的性质论述中错误的是()。 A.DFT是一种线性变换 B.DFT具有隐含周期性 C.DFT可以看作是序列Z变换在单位圆上的抽样 D.利用DFT可以对连续信号频谱进行精确分析 参考答案：D
数字信号处理 实验报告 第二次上机题
实验二 摘要： 1. 快速傅里叶变换 (Fast Fourier Transform)，即利用计算机计算 离散傅里叶变换（DFT ）的高效、快速计算方法的统称，简称FFT ，于1965年由J.W.库利和T.W.图基提出。本文分别利用公式法，基-2 DIT-FFT 算法与Matlab 自带fft 函数，对同一个随机数序列求DFT,并比较结果，分析原因。 绪论： 1. 离散傅氏变换（DFT ）的目的是把信号由时域变换到频域，从而可以 在频域分析处理信息，得到的结果再由IDFT 变换到时域。FFT 是 DFT 的一种快速算法。在数字信号处理系统中，FFT 作为一个非常重要的工具经常使用，甚至成 为 DSP 运算能力的一个考核因素。 本实验通过直接计算 DFT ，利用基-2 DIT-FFT 算法思想计算 DFT ，以及使用 MATLAB 函数中的 FFT 命令计算离散时间信号的频谱，并比较计算使用时间，分析造成计算速度差异的原因，以加深对离散信号的 DFT 变换及 FFT 算法的理解。 一． 实验目的 1. 用Matlab 编程实现DFT 函数：N X W x =。 2. 用Matlab 编程实现 基2-DIT FFT 。 3. 随机产生一个1024的数组和一个更大的数组，用自己编程实现的 DFT,FFT 函数和Matlab 自带的FFT 函数对该数组进行测试，比较速度上的差异，分析原因。 二． 实验原理与方法 1. DFT(离散傅里叶变换): 21 0()[()](),kn N j kn kn N N N n X k DFT x n x n W W e π--====∑。 IDFT(逆离 散傅 里 叶变换 ): 210 1 ()[()](),kn N j kn kn N N N n x n IDFT X k X k W W e N π---=== =∑ 函数构造方法： a. 使用公式N X W x =构造函数: dft(x, N),x 为离散序列，N 为采样点

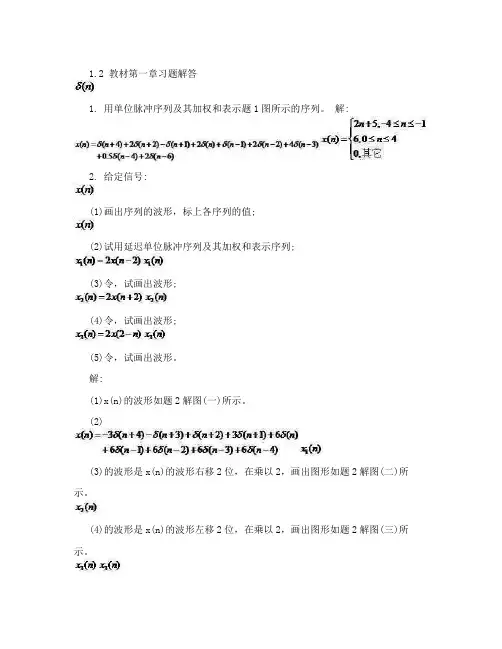

1.2 教材第一章习题解答 1. 用单位脉冲序列及其加权和表示题1图所示的序列。解: 2. 给定信号: (1)画出序列的波形，标上各序列的值; (2)试用延迟单位脉冲序列及其加权和表示序列; (3)令，试画出波形; (4)令，试画出波形; (5)令，试画出波形。 解: (1)x(n)的波形如题2解图(一)所示。 (2) (3)的波形是x(n)的波形右移2位，在乘以2，画出图形如题2解图(二)所示。 (4)的波形是x(n)的波形左移2位，在乘以2，画出图形如题2解图(三)所示。
