消防应急照明和疏散指示系统
消防应急照明和疏散指示系统是一个用于灭火与疏散的关键设备。消防应急照明和疏散指示系统是一种高纳税制产品，因此具有高要求的品质和安全保障，同时，根据不同的场合和应用，还需要有不同的要求和标准。
消防应急照明和疏散指示系统有两个作用，一是在发生火灾或其他紧急情况时，可以及时提供明亮的照明，确保人员疏散不受阻碍；二是在灭火与疏散结束后，可以有效的引导人员返回到原始地点或离开该场所。
消防应急照明和疏散指示系统的组成部分包括电源、照明设备、疏散指示标志。其中，电源设备需要具备足够的功率和稳定性，以确保在紧急情况下系统的正常运行。照明设备需要尽可能的提供足够的明亮照明，以确保人员能够清晰的看到他们所要走的路线和疏散口。疏散指示标志应具备清晰、易懂的疏散指示信息，确保人员能够快速、准确地找到疏散口。
消防应急照明和疏散指示系统需要根据不同的场合和应用来进行选择和配置。一般情况下，需要根据建筑物的面积和使用情况、防火防烟要求、特殊场合和应用等进行选择。同时，需要注意系统的安装与运行的维护，以确保其正常、可靠的运行。
消防应急照明和疏散指示系统在防范火灾和其他紧急情况的发生和蔓延，以及保障人员的安全方面既有重要意义，同时
也是法律法规所规定的必须设备。为了确保系统的适应性和可靠性，在生产和运营中，需要仔细地考虑各种情况和可能出现的问题，并进行充分的训练和维护，以减少火灾及其他紧急情况的发生，保护人们的生命和财产安全。
消防应急照明和疏散指示系统 GB17945-2010 1、范围 本标准规定了消防应急照明和疏散指示系统的术语和定义、分类、防护等级、一般要求、试验、检验规则、标志、使用说明书。 本标准适用于一般工业与民用建筑中安装使用的消防应急照明和疏散指示系统（以下简称系统）以及其它环境中安装的具有特殊要求的系统（特殊要求由有关标准另行规定）。 2、规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 4208-2008外壳防护等级（IP代码）(IEC60529:2001,IDT) GB 7000.1-2007 灯具第1部份：一般要求与实验(IEC60598-1:2003,IDT) GB/T 9969工业产品使用说明书总则 GB 12978消防电子产品检验规则 GB 13495消防安全标志(GB13495-1992，neq ISO6309：1987) GB 16838消防电子产品环境试验方法及严酷等级 GB 50054低压配电设计规范 3、术语和定义 下列术语和定义适用于本标准。 3.1消防应急照明和疏散指示系统 fire emergency lighting system 为人员疏散、消防作业提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。 3.2消防应急灯具 fire emergency luminaire 为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。 3.2.1消防应急照明灯具 fire emergency lighting luminaire 为人员疏散、消防作业提供照明的消防应急灯具，其中，发光部分为便携式的消防应急照明灯具也称为疏散用手电筒。 3.2.2消防应急标志灯具 fire emergency indicating luminaire 用图形和/或文字完成下述功能的消防应急灯具： a) 指示安全出口、楼层、避难层（间）； b) 指示疏散方向； c) 指示灭火器材、消火栓箱、消防电梯、残疾人楼梯位置及及其方向； d) 指示禁止入内的通道、场所及危险品存放处。 3.3消防应急照明标志复合灯具 fire emergency lighting&indicating luminaire 同时具备消防应急照明灯具和消防应急标志灯具功能的消防应急灯具。 3.4自带电源型消防应急灯具 fire emergency luminaire powered by self contained battery 电池、光源及相关电路装在灯具内部的消防应急灯具。 3.5消防应急灯具用应急电源盒 emergency power supply cell for fire emergency luminaire 自带电源型消防应急灯具中与光源未在同一灯具内部的电池及相关电路的部件。 3.6子母型消防应急灯具 son & mother type fire emergency luminaire(s) 子消防应急灯具内无独立的电池而由与之相关的母消防应急灯具供电，其工作状态受母灯具控制的一组消防应急灯具。 3.7集中电源型消防应急灯具fire emergency luminaire powered by centralized batteries 灯具内无独立的电池而由应急照明集中电源供电的消防应急灯具。 3.8应急照明集中电源 centralizing power supply for fire emergency luminaries 火灾发生时，为集中电源型消防应急灯具供电、以蓄电池为能源的电源。 3.9集中控制型消防应急灯具 fire emergency luminaire controlled by central control panel 工作状态由应急照明控制器控制的消防应急灯具。 3.10应急照明控制器central control panel for fire emergency luminaire 控制并显示集中控制型消防应急灯具、应急照明集中电源、应急照明分配电装置及应急照明配电箱及相关附件等工作状态的控制与显示装置。 3.11持续型消防应急灯具 maintained fire emergency luminaire
消防应急照明和疏散指示系统详解 消防应急照明和疏散指示系统是指在火灾等突发事件发生时，为了保 障人员的生命安全，采用一系列应急照明和指示标识设备，以引导人员安 全疏散和逃生。它是建筑物安全系数较高的重要组成部分，对于提高建筑 物的防灾能力具有重要意义。 首先，消防应急照明系统是指在突然停电或火灾等紧急情况下，通过 自动发光或照明设备为人员提供足够的照明，使人员能够清晰地看到疏散 通道、楼梯、出口等，保障人员的安全疏散和逃生。这些照明设备通常被 安装在建筑物的主要疏散路径和疏散楼梯上，如疏散走廊、电梯间、公共 区域等位置。应急照明设备通常采用LED灯具，具有节能、耐用、亮度高、寿命长的特点。 其次，疏散指示系统是指在火灾等突发情况下，为人员提供明确的疏 散指导，引导人员快速、有效地逃离危险区域。疏散指示系统通常包括指 示标识、应急标识和安全标识等。指示标识采用明显的颜色和形状来指示 疏散通道、楼梯和出口的位置，例如疏散指示灯、疏散标志牌等。应急标 识用于标注疏散通道、楼梯和出口等设施的名称、编号和功能，例如楼层 平面示意图、安全出口标识等。安全标识用于标注安全设备的位置和使用 方法，例如灭火器、消防栓、避难器等。 化学物品特有的风险和环境是制约化学品安全性的重要因素，选择合 适的材料储存容器，采用科学的管理方法，有效预防化学事故。 最后，消防应急照明和疏散指示系统的设计和配置应符合国家消防法 律法规和相关标准的要求。建筑物的消防设计单位应根据建筑的类型、用途、人员密集程度等，进行合理的布置和设置。照明设备和指示标识应定
期检测和维护，确保在紧急情况下能够正常工作。此外，应急演练也是确 保疏散系统有效性的重要手段，通过演练让人们熟悉逃生路径和使用疏散 设施，提高人员应对突发情况的能力。 总之，消防应急照明和疏散指示系统是保障人员生命安全的重要装置，它们的合理设计和有效使用，对提高建筑物防灾能力具有重要意义。在日 常管理中，需加强对系统设备的维护保养和定期检测，确保其正常工作状态，同时加强员工的安全意识和培训，提高应对突发情况的能力，以确保 人员在遇到火灾等紧急情况时能够快速、安全地疏散出建筑。

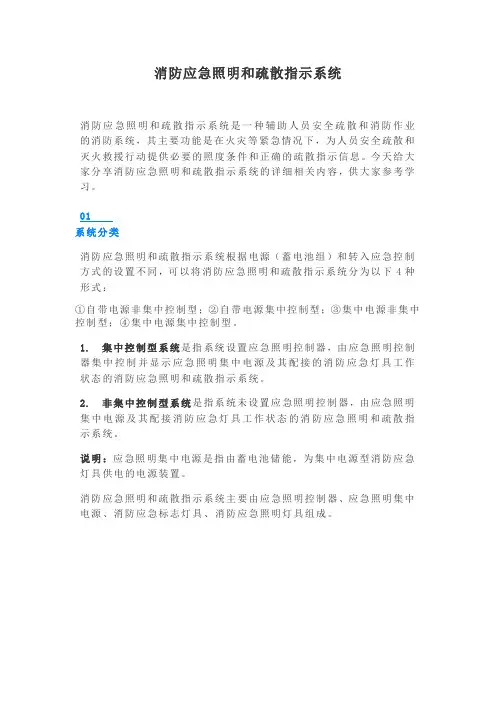

消防应急照明和疏散指示系统是一种辅助人员安全疏散和消 防作业的消防系统，其主要功能是在火灾等紧急情况下，为人员安全疏散和灭火救援行动提供必要的照度条件和正确的疏散指示信息。 01、系统分类 消防应急照明和疏散指示系统根据电源（蓄电池组）和转入应急控制方式的设置不同，可以将消防应急照明和疏散指示系统分为以下4种形式： ①自带电源非集中控制型； ②自带电源集中控制型； ③集中电源非集中控制型； ④集中电源集中控制型。 1.集中控制型系统是指系统设置应急照明控制器，由应急照明控制器集中控制并显示应急照明集中电源及其配接的消防应急灯具工作状态的消防应急照明和疏散指示系统。 2.非集中控制型系统是指系统未设置应急照明控制器，由应急照明集中电源及其配接消防应急灯具工作状态的消防应急照明和疏散指示系统。 说明：应急照明集中电源是指由蓄电池储能，为集中电源型消防应 急灯具供电的电源装置。 消防应急照明和疏散指示系统主要由应急照明控制器、应急 照明集中电源、消防应急标志灯具、消防应急照明灯具组
成。 02、疏散照明设置 1.除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙 类仓库的下列部位应设置疏散照明： 1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室 或合用前室、避难走道、避难层（间）。 2）观众厅、展览厅、多功能厅和建筑面积大于2009的营 业厅、餐厅、演播室等人员密集的场所。 3）建筑面积大于1009的地下或半地下公共活动场所。 4）公共建筑内的疏散走道。 5）人员密集的厂房内的生产场所及疏散走道。 2. 疏散照明灯具应设置在出口的顶部、墙面的上部或顶棚上；备用照明灯具应设置在墙面的上部或顶棚上。
消防应急照明和疏散指示系统技术规范 1 总则 1.0.1为了合理设计消防应急照明和疏散指示系统，提高消防应急照明和疏散指示系统的施工质量，确保系统正常运行，保证在发生火灾时人员顺利逃生和消防作业，制定本规范。 1.0.2本规范适用于新建、改建、扩建、内装修和改变使用性质的工业与民用建筑内设置的消防应急照明和疏散指示系统的设计、施工、验收与维护；不适用于生产和存贮火药、炸药、弹药、火工品等有爆炸危险的场所。 1.0.3消防应急照明和疏散指示系统的设计，必须遵循国家有关方针、政策，针对使用对象的特点，做到安全适用、技术先进、经济合理。 1.0.4 消防应急照明和疏散指示系统的设计、施工、验收与维护，除符合本规范外尚应执行国家有关标准、规范规定。 2 术语 2.0.1 消防应急照明和疏散指示系统Fire emergency lighting system 为人员疏散和发生火灾时仍需正常工作的场所提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。 2.0.2 消防应急灯具Fire emergency luminaire 为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应
急照明灯具、消防应急标志灯具和消防应急照明标志灯具。 2.0.3 消防应急照明灯具Fire emergency lighting luminaire 为人员疏散、消防作业提供照明的消防应急灯具。 2.0.4 消防应急标志灯具Fire emergency indicating luminaire 用图形和/或文字完成下述功能的消防应急灯具。 a) 指示安全出口及其疏散方向； b) 指示楼层、避难层及其他安全场所； c) 指示禁止入内的通道、场所及危险品存放处。 2.0.5 消防应急照明标志灯具Fire emergency lighting&indicating luminaire 同时具备消防应急照明灯具和消防应急标志灯具功能的消防应急灯具。 2.0.6 自带电源型消防应急灯具Fire emergency luminaire powered by self contained battery 电池、光源及相关电路装在灯具内部的消防应急灯具。 2.0.7 消防应急灯具应急电源盒Emergency power supply cell for fire emergency luminaire 自带电源型消防应急灯具中与光源未在同一壳体内的电池及相关电路的部件。 2.0.8 子母电源型消防应急灯具Fire emergency luminaire(s) powered by another fire emergency luminaire’s battery 子消防应急灯具内无独立的电池而由与之相关的母消防应急灯
培训模块六-其他消防设施基本知识（四）培训项目3 其他消防设施基本知识 三、应急照明和疏散指示系统 1.应急照明和疏散指示系统的定义应作用 消防应急照明和疏散指示系统是指在发生火灾时，为人员疏散和消防作业提供应急照明和疏散指示的建筑消防系统，由各类消防应急灯具及相关装置组成。该系统的主要功能是在火灾等紧急情况下，为人员安全疏散和灭火救援行动提供必要的照度条件及正确的疏散指示信息。它是建筑中不可缺少的重要消防设施。 2.应急照明和疏散指示系统设置场所应部位 《建筑设计防火规范》（GB 50016）规定，除建筑高度小于27m的住宅建筑外，民用建筑、厂房和丙类仓库的下列部位应设置疏散照明。 （1）封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室、避难走道、避难层（间）。 （2）观众厅、展览厅、多功能厅和建筑面积大于200㎡的营业厅、餐厅、演播室等人员密集场所。 （3）建筑面积大于100㎡的地下或半地下公共活动场所。 （4）公共建筑内的疏散走道。 （5）人员密集的厂房内的生产场所及疏散走道。 3.应急照明和疏散指示系统的分类、组成及工作原理 （1）应急照明和疏散指示系统的分类 应急照明和疏散指示系统按其系统类型可分为自带电源集中控制型（系统内可包括子母型消防应急灯具）、自带电源非集中控制型（系统内可包括子母型消防应急灯具）、集中电源集中控制型和集中电源非集中控制型四种类型，不同类型的主要组件见表6-3-4。 表6-3-4 应急照明和疏散指示系统类型
（2）应急照明和疏散指示系统的组成 消防应急照明和疏散指示系统主要由消防应急照明灯具、消防应急标志灯具、应急照明配电箱、应急照明集中电源、应急照明控制器等组成，如图6-3-12所示。 （3）应急照明和疏散指示系统的工作原理 集中控制型系统的主要特点是所有消防应急灯具的工作状态都受应急照明集中控制器控制。发生火灾时，火灾报警控制器或消防联动控制器向应急照明集中控制器发出相关信号，应急照明集中控制器按照预设程序控制各消防应急灯具的工作状态。集中电源非集中控制型系统在发生火灾时，消防联动控制器联动控制集中电源和应急照明分配电装置的工作状态，进而控制各路消防应急灯具的工作状态。自带电源非集中控制型系统在发生火灾时，消防联动控制器联动控制应急照明配电箱的工作状态，进而控制各路消防应急灯具的工作状态。 四、灭火器 1.灭火器的定义应作用 灭火器是一种能在其内部压力作用下将所装的灭火剂喷出以扑救火灾，并可手提或推拉移动的灭火器具。灭火器是扑救初起火灾的重要消防器材，轻便灵活，稍经训练即可掌握其操作使用方法，可手提或推拉至着火点附近及时灭火，确属消防实战灭火过程中较理想的第一线灭火装备。 2.灭火器的设置场所及部位 《建筑设计防火规范》（GB 50016）规定，高层住宅建筑的公共部位和公共建筑内应设置灭火器，其他住宅建筑的公共部位宜设置灭火器；厂房、仓库、储罐（区）和堆场应设置灭火器。 3.灭火器的类型应选型 （1）灭火器的类型 灭火器按结构形式不同，分为手提式和推车式等； 按所充装灭火剂的不同，可分为水基型、干粉型、二氧化碳型和洁净气体型灭火器等； 按驱动灭火剂的形式，可分为贮气瓶式和贮压式灭火器等。灭火器的分类及特点见表6-3-5。
消防应急照明和疏散指示系统规范介绍 消防应急照明和疏散指示系统规范介绍 一、引言 消防应急照明和疏散指示系统是现代建筑安全管理中的重要组成部分，它能在火灾等紧急情况下为人员提供照明和指引，确保人员能够快速、安全地疏散。为了保障人民的生命财产安全，我国制定了消防应急照明和疏散指示系统规范，本文将对其做详细介绍。 二、应急照明系统设计和布置 （一）消防应急照明系统的组成 消防应急照明系统由照明电源、疏散指示灯具、疏散应急照明灯具、命令中心、疏散指示标识和自动控制设备等组成。 （二）疏散指示标识的要求 疏散指示标识是疏散指示系统的重要组成部分，它能够指引人员疏散方向和安全出口。疏散指示标识应设置在人员易于看到的地方，并明确标示疏散通道和安全出口的位置和方向。 疏散指示标识应具备以下要求： 1. 易识别性：疏散指示标识的图形要简明清晰，易于被人员识别和理解。 2. 易辨识性：疏散指示标识应具备明显的颜色对比，使人员能够在复杂环境中迅速辨别。 3. 易持久性：疏散指示标识应具备良好的耐久性，能够经受常规的环境影响，如湿气、灰尘等。
4. 安全性：疏散指示标识应设置在安全位置，以避免被火灾波及或遮挡。 （三）应急照明灯具的要求 应急照明灯具是在火灾等情况下提供照明的重要设备。应急照明灯具应具备以下要求： 1. 亮度要求：应急照明灯具应具备足够的亮度，以提供人员疏散和逃生所需的照明条件。 2. 光散射性：应急照明灯具的光线应具备适当的散射性，避免造成眩光，影响人员的疏散。 3. 维持时间：应急照明灯具应具备一定的维持时间，能够持续供电一段时间，以保障人员疏散。 4. 充电和自检功能：应急照明灯具应具备充电和自检功能，能够自动检测电池的状态并进行充电。 三、疏散指示系统管理和维护 （一）系统管理和维护责任 消防应急照明和疏散指示系统的管理和维护工作由建筑物的管理者负责。管理者应制定管理制度，明确责任和任务，并将其落实到位，确保系统的正常运行和可靠性。 （二）系统维护和检查 系统的维护和检查应定期进行，以确保系统的正常运行和安全性。具体的维护和检查内容包括： 1. 定期巡检和检查疏散指示标识的完好情况，及时更换损坏的标识。 2. 定期检查疏散指示灯具和应急照明灯具的状态，确保其正常
消防应急照明和疏散指示系统 随着城市建设的不断发展，消防应急照明和疏散指示系统在建筑物中的重要性也越来越受到人们的重视。消防应急照明和疏散指示系统是一种能够在火灾等紧急情况下提供光线照明和指示的设备，能够促进人们迅速有效地疏散，减少火灾事故造成的人员伤亡和财产损失。 消防应急照明系统是为了在火灾等紧急情况下保证建筑物内部有足够的照明，确保人们能够看清周围的环境并采取正确的行动。一般来说，消防应急照明系统由应急照明灯具、应急电池和控制设备组成。应急照明灯具通常采用LED照明技术，具有功耗低、寿命长和亮度高等特点。应急电池则能够在供电中断时提供电力支持，确保应急照明灯具的正常使用。控制设备则能够监控供电情况，并在供电中断时自动切换到应急模式。消防应急照明系统一般安装在建筑物的主要交通通道、出入口和紧急出口等位置，确保在火灾等紧急情况下人们能够迅速找到安全的出口。 疏散指示系统是为了在火灾等紧急情况下指引人们迅速、有序地离开建筑物，减少踩踏和拥堵等状况的发生。疏散指示系统通常由疏散指示灯和控制设备组成。疏散指示灯通常采用LED照明技术，具有明亮、清晰的特点，能够在黑暗中迅速引导人们找到疏散通道和紧急出口。控制设备则能够监控火灾报警系统，并在报警触发时自动亮起疏散指示灯。疏散指示系统一般安装在建筑物的主要交通通道、出入口和紧急出口等位置，确保人们能够迅速找到安全的疏散通道和紧急出口。 首先，选择合适的设备。消防应急照明和疏散指示系统的设备应该具有可靠的性能，能够在紧急情况下正常工作，并且容易安装和维护。应该选择符合国家标准和相关规定的产品，以确保其质量和安全性能。
其次，合理布置设备。建筑物内的消防应急照明和疏散指示系统应该根据建筑物的结构和功能，合理布置照明灯具和指示灯。照明灯具和指示灯应该能够清晰地看到，并且应该按照标准的颜色和形状进行标识，以提高人们的识别能力。 再次，定期检查和维护。消防应急照明和疏散指示系统应该定期进行检查和维护，确保其正常工作。应急电池需要定期检查并更换，以保证其电力支持的可靠性。同时，对于老旧设备和故障设备应及时更换和修复，避免出现故障导致火灾事故。 最后，进行培训和演练。建筑物内的人员应该定期进行消防应急的培训和演练，了解应急照明和疏散指示系统的使用方法和注意事项，掌握疏散的正确姿势和方法。通过培训和演练，能够提高人们的自救能力和疏散效率，减少火灾事故造成的伤亡和损失。 综上所述，消防应急照明和疏散指示系统在防范火灾事故中起着重要的作用。通过合适的选择、合理的布置、定期的检查和维护，以及培训和演练，能够提高建筑物内的人员疏散的效率和安全性，减少火灾事故的发生和造成的损失。
消防应急照明和疏散指示系统施工及安装 规范 施工规范和安装要求是确保消防应急照明和疏散指示系统正常运行的重要步骤。以下是施工和安装的具体规定： 施工 1.主要设备规定 所有智能疏散系统中使用的灯具、应急照明集中电源和应急照明控制器等设备必须是通过国家型式认可或认证的产品，并且产品名称、型号、规格和使用电池必须与市场准入制度要求的有效证明文件相符。每个批次和规格应抽查一台进行检验。 自带电源型消防应急灯具应抽查其应急工作时间和状态转换功能，其应急工作时间不应小于标称的应急工作时间。状态转换和状态指示应正常。每个批次和规格应抽查一台进行检验。
疏散指示牌应是通过国家消防产品质检中心检验合格产品，产品名称、型号、规格应与检验报告一致。在施工前，必须具备系统图、设备布置平面图、接线图、安装图以及消防联动逻辑说明等必要的技术文件。 在施工过程中，施工单位必须做好施工（包括隐蔽工程验收）、检验、调试、设计变更等相关记录。施工结束后，必须对系统的安装质量进行全数检查。竣工时，施工单位应完成竣工图及竣工报告。 2.安装规定 系统布线必须符合国家标准GB《建筑电气工程施工质量 验收规范》的要求。 消防应急灯具与供电线路之间的连接不得使用插头连接。 消防应急灯具安装后不应对人员正常通行产生影响。消防应急疏散指示标志灯周围应保证无其他遮挡物，消防应急灯具不应安装在可燃材料表面上。带有疏散方向指示箭头的消防应
急疏散指示标志灯在安装时应保证箭头指示疏散方向的与疏散方向相同。 指示出口的消防应急标志灯应固定在坚固的墙上或顶棚下，可以明装或嵌墙暗装。 消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮（开关）能被人工或遥控操作。 消防应急照明灯安装时，在正面迎向人员疏散方向，应有防止造成眩光的措施。 消防应急灯具吊装时宜使用金属吊管。吊管上端应固定在建筑物实体或构件上。 作为辅助指示的蓄光型标志牌只能安装在与标志灯指示方向相同的路线上，但不能代替标志灯。 消防应急灯具和标志牌应安装在不可燃墙体和装修材料上，以确保其安全性。消防应急标志灯的安装需要遵守以下规定：
消防应急照明和疏散指示系统的工作原理 一、自带电源非集中控制型系统 正常工作状态时，市电通过应急照明配电箱为灯具供电，用于正常工作和蓄电池充电。 发生火灾时，相关防火分区内的应急照明配电箱动作，切断消防应急灯具的市电供电线路，灯具的工作电源由灯具内部自带的蓄电池提供，灯具进入应急状态。 二、自带电源集中控制型系统
正常工作状态时，市电通过应急照明配电箱为灯具供电，用于正常工作和蓄电池充电。应急照明控制器通过实时监测消防应急灯具的工作状态，实现灯具的集中监测和管理。 发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至消防应急灯具，控制应急照明配电箱和消防应急灯具转入应急状态。 三、集中电源非集中控制型系统
集中电源非集中控制型系统组成 正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。 发生火灾时，应急照明集中电源的供电电源由市电切换至电池，集中电源进入应急工作状态，通过应急照明分配电装置供电的消防应急灯具也进入应急工作状态。 四、集中电源集中控制型系统
正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。应急照明控制器通过实时监测应急照明集中电源、应急照明分配电装置和消防应急灯具的工作状态，实现系统的集中监测和管理。 发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至应急照明集中电源、应急照明分配电装置和消防应急灯具，控制系统转入应急状态。
消防应急照明和疏散指示系统技术标准 消防安全是当今社会中最重要的安全管理之一，越来越多的消防应急照明和疏散指示系统正在投入使用，以保护消防人员和无辜的平民。《消防应急照明和疏散指示系统技术标准》是一部系统性、综合性的技术标准，旨在帮助消防安全管理者正确的选择和使用消防应急照明和疏散指示系统，以确保公共场所的安全。 本技术标准包括消防应急照明和疏散指示系统的主要技术指标、规范、结构和设计要求、安装要求和检查测试要求等内容，具体如下：（1）技术指标：消防应急照明和疏散指示系统包括照明系统、指示系统、控制系统和紧急电源系统，应满足GB50223《消防应急照明和疏散指示系统技术标准》和其他相关技术标准的要求。 （2）规范、结构和设计要求：消防应急照明和疏散指示系统的规范、结构和设计要求，应遵循《消防应急照明和疏散指示系统技术标准》、GB50047《消防电气设备安装规范》和其他相关技术标准及说明书的要求。 （3）安装要求：安装消防应急照明和疏散指示系统时，应按照《消防应急照明和疏散指示系统技术标准》、GB50047《消防电气设备安装规范》和其他相关技术标准及说明书的要求进行安装。 （4）检查测试要求：安装完毕后，应对消防应急照明和疏散指示系统进行试验，确保系统的正常运行。试验应符合《消防应急照明和疏散指示系统技术标准》及其他相关技术标准要求。 除此之外，设计、安装、施工、运行和维护消防应急照明和疏散
指示系统，应按照本技术标准及其他相关技术标准的要求，确保系统的安全可靠，为公共场所的安全提供有力的保障。 《消防应急照明和疏散指示系统技术标准》是消防安全中一个重要的部分，规范了消防应急照明和疏散指示系统的设计、安装、运行等方面，为消防安全管理指明了方向，帮助管理者正确的选择和使用消防安全设备，从而确保公共场所安全。
消防应急照明和疏散指示系统的设置规范，看完收藏！ 消防应急照明和疏散指示系统是为人员疏散和发生火灾时仍需正常工作的场所提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。 疏散区域分类 按照建筑物的特点，划分为水平疏散区域、垂直疏散区域和发生火灾时仍需工作的工作区域三类。 水平疏散区域包括以下场所 1 建筑（含交通隧道）中的疏散走道、疏散路径。 2 防烟楼梯间前室、消防电梯前室及合用前室。 3 避难层（间）。 4 直升飞机停机坪。 垂直疏散区域包括以下场所 1 楼梯间（含敞开楼梯间、封闭楼梯间、防烟楼梯间）。 2 室外楼梯。 发生火灾时仍需消防作业的工作区域包括以下场所 1 消防控制室。 2 消防水泵房。 3 有人值班的总配电室、变电所。 4 自备发电机房和为消防系统供电的蓄电池室。 建筑内消防应急照明灯具的照度要求 1、疏散通道照明区域的宽度应不小于通道宽度的1/2， 2、照明区域内陆面中心线水平照度不应低于1.0lx，照明区域边缘的水平照度不应低于0.5lx。 3、楼梯间内的地面中心线水平照度不应低于5.0lx.
4 、疏散区域内中心线的地面水平照度的最大值与最小值之比不应大于40:1。 5、避难场所和人员密集场所内的地面最低水平照度不应低于1.0lx。 系统分类 根据电源（蓄电池组）和转入应急控制方式的设置不同分为四类A类系统－自带电源独立型系统（系统内可包括子母电源型和子母控制型消防应急灯具） 设计要求 1 在设置火灾自动报警系统的建筑中，火灾自动报警系统应能手动或自动控制消防应急照明配电箱的工作状态。 2 未设置火灾自动报警系统的建筑中，所有消防应急灯具应接入专用照明供电回路，正常照明电源中断后，所有消防应急灯具转入应急工作状态。 B类系统－集中电源独立控制型系统 在设置火灾自动报警系统的建筑中，系统转入应急工作状态控制的设计应符合下列要求 1 集中电源的控制装置应设置在消防控制室内。 2 集中设置蓄电池组的系统，集中电源控制装置应能手动控制消防应急照明分配电箱的工作状态， 3 分散设置蓄电池组的系统，集中电源的控制装置应能手动控制电池组及转换装置的工作状态， 4 火灾自动报警系统应联动控制集中电源控制装置和消防应急照明分配电箱的工作状态。 未设置火灾自动报警系统的建筑中，系统转入应急工作状态控制的设计应符合下列要求： 1 集中电源控制装置应设置在有人值班场所。 2 集中电源应接入专用照明供电回路。 此外
术语和定义 消防应急照明和疏散指示系统 fire emergency lighting and evacuate indicating system 为人员疏散、消防作业提供照明和疏散指示的系统，由各类消防应急灯具及相关装置组成。 3．2 消防应急灯具 fire emergency luminaire 为人员疏散、消防作业提供照明和标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。3．2．1 消防应急照明灯具 fire emergency lighting luminaire 为人员疏散、消防作业提供照明的消防应急灯具，其中，发光部分为便携式的消防应急照明灯具也称为疏散用手电筒。 3．2．2 消防应急标志灯具 fire emergency indicating luminaire 用图形和／或文字完成下述功能的消防应急灯具： a) 指示安全出口、楼层和避难层(间)； b) 指示疏散方向； c) 指示灭火器材、消火栓箱、消防电梯、残疾人楼梯位置及其方向； d) 指示禁止入内的通道、场所及危险品存放处。 3．3 消防应急照明标志复合灯具 fire emergency lighting & indicating luminaire 同时具备消防应急照明灯具和消防应急标志灯具功能的消防应急灯具。 3．4 自带电源型消防应急灯具 fire emergency luminaire powered by self contained battery 电池、光源及相关电路装在灯具内部的消防应急灯具。 3．5 消防应急灯具用应急电源盒 emergency power supply cell for fire emergency luminaire 自带电源型消防应急灯具中与光源未在同一灯具内部的电池及相关电路的部件。 3．6 子母型消防应急灯具 son & mother type fire emergency luminaire(s) 子消防应急灯具内无独立的电池而由与之相关的母消防应急灯具供电，其工作状态受母灯具控制的一组消防应急灯具。 3．7 集中电源型消防应急灯具 fire emergency luminaire powered by centralized batteries 灯具内无独立的电池而由应急照明集中电源供电的消防应急灯具。 3．8 应急照明集中电源 centralizing power supply for fire emergency luminaries 火灾发生时，为集中电源型消防应急灯具供电、以蓄电池为能源的电源。
消防应急照明和疏散指示系统施工及安装规范 1施工 1主要设备规定 是通过国家型式认可（或认证）的产品。产品的名称、型号、规格、使用电池应与市场准入制度要求的有效证明文件一致。 检验方法：核对认可（或认证)证书与产品标志、名称、型号、规格是否相符；核对检验报告(有产品照片)与产品外观是否相符。检查数量：每个批次、每个规格各抽一台. 2、自带电源型消防应急灯具应抽查应急工作时间和状态转换功能，其应急工作时间不应小于其标称的应急工作时间。状态转换和状态指示应正常。 检验方法：充电24h后放电,期间观察灯具的状态转换和状态指示，测量放电时间。检查数量：每个批次、每个规格各抽一台。 3、疏散指示牌应是通过国家消防产品质检中心检验合格产品。产品名称、型号、规格应与检验报告一致.核对检验报告（有产品照片)与产品外观是否相符。 施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防联动逻辑说明等必要的技术文件。 施工过程中,施工单位应做好施工(包括隐蔽工程验收）、检验、调试、设计变更等相关记录。 施工过程结束后，施工方应对系统的安装质量进行全数检查。
竣工时，施工单位应完成竣工图及竣工报告。 2安装 1系统的安装规定 1、系统布线应符合国家标准GB50303《建筑电气工程施工质量验收规范》要求。 2、消防应急灯具与供电线路之间的连接不得使用插头连接。 3、消防应急灯具安装后不应对人员正常通行产生影响.消防应急疏散指示标志灯周围应保证无其他遮挡物，消防应急灯具不应安装在可燃材料表面上. 4、带有疏散方向指示箭头的消防应急疏散指示标志灯在安装时应保证箭头指示疏散方向的与疏散方向相同。 5、指示出口的消防应急标志灯应固定在坚固的墙上或顶棚下，安装方式可以明装,也可以嵌墙暗装。 6、消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮（开关）能被人工或遥控操作. 7、消防应急照明灯安装时，在正面迎向人员疏散方向,应有防止造成眩光的措施。 8、消防应急灯具吊装时宜使用金属吊管。吊管上端应固定在建筑物实体或构件上。 9、作为辅助指示的蓄光型标志牌只能安装在与标志灯指示方向相同的路线上,但不能代替标志灯。 10、消防应急灯具及标志牌宜安装在不燃烧墙体和不燃烧装修材料上。 2消防应急标志灯（以下简称标志灯）的安装规定
应急照明和疏散指示系统 一应急照明 消防应急照明和疏散指示系统分为以下4种形式：1）自带电源非集中控制型 2）自带电源集中控制型 3）集中电源非集中控制型 4）集中电源集中控制型 区别方法：有应急照明控制器就是集中控制，有集中电源就是集中电源。 二系统主要组件安装 1.标志灯具 1）顶部安装，灯具上边与顶棚距离宜大于200mm；吊装时，应采用金属吊杆或吊链。 2）低位安装，应安装在距地（楼）面1m以下的墙上标志表面应与墙平行，突出墙面的部位不应有尖锐
角，间距不应大于20m，袋形走道不大于10m，在走道转角区不应大于1m。 3）安装在地面上，标志灯具表面应与地面平行，与地面高差不大于3mm，与地面接触边缘不大于1mm。 4）箭头指示方向应与疏散方向一致。 2.照明灯具 1）最好安装在棚顶或距楼地面2m以上的侧墙上。 2）在侧墙顶部安装时，其底部距地面不低于2m；在距地面1m以下侧墙上安装时，应采用嵌入式安装，凸出墙面不应超过20mm，且应保证光线照射在安装灯具的水平线以下；不得安装在地面或1～2m之间侧墙上。 3）吊装时，要采用金属吊杆或吊链。 3.配电箱和分配电装置 1）落地安装时，宜高出地面50mm以上。
2）安装在墙上时，其底边距地面高度宜为1.3～1.5m，靠近门轴的侧面距墙不小于0.5m，正面操作距离不小于1.0m。 4.应急照明集中电源 落地安装时，宜高出地面150mm以上，屏前和屏后的通道应能够满足更换电池的需求。 5.应急照明控制器 1）在墙上安装时，底边距地（楼）面高度为1.3～1.5m，正面操作距离不应小于1.2m；落地安装时，其底边宜高出地面0.1～0.2m。 2）主电源要有明显标志，并应直接与消防电源连接，严禁使用电源插头；与其外接备用电源之间应直接连接；接地应牢固，并应有明显标志。
消防应急照明and疏散指示系统 【001】消防应急照明and疏散指示系统“分类/原理”——按“控制and供电方式”分类 （1）集中控制系统。设~应急照明控制器，并由其采用通信总线与其配接的~集中电源or~配电箱连 接进行数据通信；~集中电源or配电箱通过配电回路和通信回路与其配接的灯具连接并进行数据通信。~ 控制器通过~集中电源or~配电箱控制灯具工作状态，~集中电源or~配电箱也可直接联锁控制灯具工作状态。根据蓄电池电源供电方式不同，分集控集电、集控自电2类 1）集控“集电”由应急照明控制器、应急照明集中电源、该类型消防应急灯具及相关附件组成 2）集控“自电”由应急照明控制器、应急照明配电箱、该类型消防应急灯具及相关附件组成，系统 正常工作状态时，市电通过~配电箱为灯具供电。火灾时，~控制器接收到联动信号，控制~配电箱和消防应急灯具转入应急状态（但不切断市电） （2）非集中控制系统。未设~应急照明控制器，~集中电源or~配电箱通过配电回路与其配接的灯具 连接，为灯具供配电。~集中电源or~配电箱分别直接控制其配接灯具的工作状态。根据蓄电池电源供电方式不同，分非集控集电、非集控自电2类 1）非集控“集电”由应急照明集中电源、该类型消防应急灯具及相关附件组成 2）非集控“自电”由应急照明配电箱、该类型消防应急灯具及相关附件组成 ——备注：集中控制→应急照明控制器、集中电源→应急照明集中电源（or应急照明分配电装置）、自带电源→应急照明配电箱 【002】消防应急“灯具”分类——按“电压等级”分 A型（额定电压≤DC36V，一般指智能疏散系统配套）B型（额定电压＞DC/AC36V，一般指220V普通）【003】消防应急照明and疏散指示系统“性能要求” （1）系统自检。“主电”持续工作48h后，每隔30±2d天（每月）自动转入应急状态并持续30~180s，然后自动恢复到主电状态。 “主电”持续工作每隔1年，自动转入应急状态并持续到放电终止，然后自动恢复到主电状态并持续应急t≥30min （3）灯具光源应急点亮/熄灭的响应t（即，应急转换t） 1）高危险场所灯具光源应急点亮的响应t应≤0.25s，其它场所应≤5s 2）≥2种疏散指示方案的场所标志灯光源点亮/熄灭的响应t应≤5s。带有逆变输出且输出电压＞36V
消防应急照明和疏散指示系统 第一节系统分类与构成 随着时代的进步，在经济、科技迅猛发展的同时，出现了许多大型展览馆、科技馆、博物馆、购物中心等公共建筑。这些场所具有功能复杂、人 员密集、疏散困难、火灾负荷大等特点。当建筑物内部发生火灾时，容易 造成人员伤亡事故，所以消防应急照明系统和疏散指示系统是一个相当重要的消防安全设施，是保障建筑物内人员安全、迅速、有序疏散的前提，并有利于救援工作的顺利进行，从而最大限度地减少人员的伤亡和降低财产的损失。 消防应急照明和疏散指示系统按控制方式可分为非集中控制型系统和集中 控制型系统，按应急电源的实现方式可分为自带电源型系统和集中电源型系统，综合以上两种分类方式，可以将消防应急照明和疏散指示系统 分为以下四种形式： ⑴自带电源非集中控制型，系统构成如图3-13-1-1所示； (2)自带电源集中控制型，系统构成如图3-13-1-2所示； (3)集中电源非集中控制型，系统构成如图3-13-1-3所示； (4)集中电源集中控制型，系统构成如图3-13-1-4所示。
配电箱电线时四5?A/标志灯具 £ 电源^ W-BV 2X4W 图3-13-1-1自带电源非集中控制型系统实物
图
电声鼓"创2X4W 值号瘗叶果&2X15ir J 系统组件及工作原理见《消防安全技术实务》第三篇第十二章的相关内 电源^肝BV2X2W 图3-13-1-3集中电源非集中控制型系统实物图 电群魂liH-BV2X2W eeee i 石aui ,标蠡"鼻三 图3-13-1-4集中电源集中控制型系统实物图 eee-e f 照明灯具 容。 /标志灯具、
消防应急照明和分散指示系统技术规范 1 总则 为了合理设计消防应急照明和分散指示系统，提升消防应急照 明和分散指示系统的施工质量，保证系统正常运转，保证在发生火灾时人员顺利逃生和消防作业，拟订本规范。 本规范合用于新建、改建、扩建、内装饰和改变使用性质的工 业与民用建筑内设置的消防应急照明和分散指示系统的设计、施工、 查收与保护；不合用于生产和存贮火药、炸药、弹药、火工品等有爆 炸危险的场所。 消防应急照明和分散指示系统的设计，一定依据国家有关目标、 政策，针对使用对象的特色，做到安全合用、技术先进、经济合理。 消防应急照明和分散指示系统的设计、施工、查收与保护，除 切合本规范外尚应履行国家有关标准、规范规定。 2 术语 消防应急照明和分散指示系统Fire emergency lighting system 为人员分散和发生火灾时仍需正常工作的场所供给照明和分散指示 的系统，由各种消防应急灯具及有关装置构成。 消防应急灯具Fire emergency luminaire 为人员分散、消防作业供给照明和标记的各种灯具，包含消防应
急照明灯具、消防应急标记灯具和消防应急照明标记灯具。 消防应急照明灯具Fire emergency lighting luminaire 为人员分散、消防作业供给照明的消防应急灯具。 消防应急标记灯具Fire emergency indicating luminaire 用图形和 / 或文字达成下述功能的消防应急灯具。 a)指示安全出口及其分散方向； b)指示楼层、逃难层及其余安全场所； c)指示禁止入内的通道、场所及危险品寄存处。 消防应急照明标志灯具Fire emergency lighting&indicating luminaire 同时具备消防应急照明灯具和消防应急标记灯具功能的消防应 急灯具。 自带电源型消防应急灯具Fire emergency luminaire powered by self contained battery 电池、光源及有关电路装在灯具内部的消防应急灯具。 消防应急灯具应急电源盒Emergency power supply cell for fire emergency luminaire 自带电源型消防应急灯具中与光源未在同一壳体内的电池及有关电 路的零件。 子母电源型消防应急灯具Fire emergency luminaire(s) powered by another fire emergency luminaire’ s battery 子消防应急灯具内无独立的电池而由与之有关的母消防应急灯
