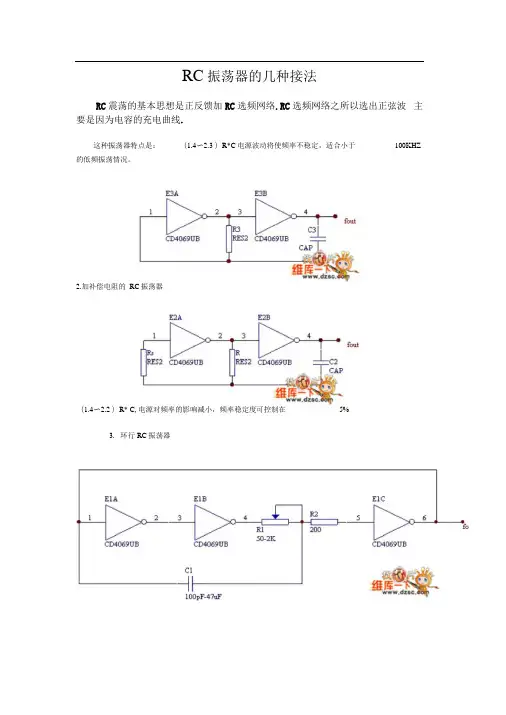

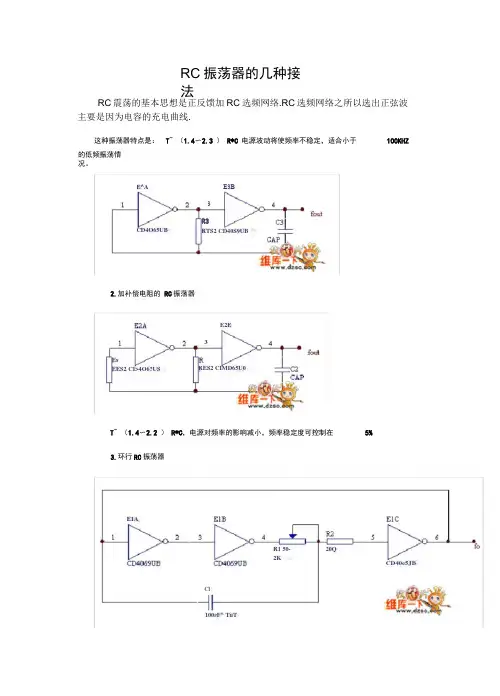

RC振荡器的几种接法

RC震荡的基本思想是正反馈加RC选频网络.RC选频网络之所以选出正弦波主要是因为电容的充电曲线.

这种振荡器特点是：T≈（1.4～2.3）R*C 电源波动将使频率不稳定，适合小于100KHz 的低频振荡情况。

2.加补偿电阻的RC振荡器

T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%

3.环行RC振荡器

4.采用TTL反相RC振荡器，频率可达50MHz

5.采用两三极管构成的RC振荡器,其中R5=R8，R7=R6，C5=C6

RC文氏电桥震荡器的计算说明

这个电路由RC串并网络构成选频网络，同时兼作正反馈电路以产生振荡，两个电阻和电容的数值各自相等。负反馈电路中有两个二极管，它们的作用是稳定输出信号的幅度。也可以采用其他的非线形元件来自动调节反馈的强度，以稳定振幅，如：热敏电阻、场效应管等。

该电路输出波形较好，缺点是频率调节比较困难。

RC文氏电桥振荡电路

RC文氏电桥振荡器的电路如图1所示，RC串并联网络是正反馈网络，由运算放大器、R3和R4负反馈网络构成放大电路。

图1 RC文氏电桥振荡器

C 1R

1

和C2R2支路是正反馈网络，R3R4支路是负反馈网络。C1R1、C2R2、R3、R4正

好构成一个桥路，称为文氏桥。

RC串并联选频网络的选频特性

RC串并联网络的电路如图2所示。RC串联臂的阻抗用Z

1

表示，RC并联臂的

阻抗用Z

2

表示。

图2 RC串并联网络

RC串并联网络的传递函数为

式（1）

……………….

当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。令式（1）的虚部为0，即可求出谐振频率。

谐振频率

对于文氏RC振荡电路，一般都取R=R1 = R2，C=C1 = C2时，于是谐振角频率:

频率特性

幅频特性

相频特性

文氏RC振荡电路正反馈网络传递函数的幅度频率特性曲线和相位频率特性曲线如图3所示。

(a) 幅频特性曲线 (b) 相频特性曲线

图3 RC串并联网络的频率响应特性曲线

反馈系数

当满足R=R1 = R2，C=C1 = C2条件，且当f=f0时的反馈系数

此时反馈系数与频率f0的大小无关，此时的相角?F=0?。文氏RC振荡电路可以通过双连电位器或双连电容器来调节振荡电路的频率，即保证R=R1 = R

2

，C=C1 = C2始终同步跟踪变化，于是改变文氏桥RC振荡电路的频率时，不会影响反馈系数和相角，在调节频率的过程中，不会停振，也不会使输出幅度改变。

根据振荡条件丨AF丨＞1，在谐振时，放大电路的电压增益应该A u=3。由图1可知，RC串并联网络的反馈信号加在运算放大器的同相输入端，运算放大

器的电压增益由R

3和R

4

确定，是电压串联负反馈，于是应有

(10-2-7)

振荡的建立和幅度的稳定

振荡的建立

所谓振荡的建立，就是要使电路自激，从而产生持续的振荡输出。由于电路中存在噪声，噪声的频谱分布很广，其中也包括f0及其附近一些频率成分。由于噪声的随机性，有时正有时负，有时大一些有时小一些。为了保证这种微弱的信号，经过放大通过正反馈的选频网络，使输出幅度愈来愈大，振荡电路在起振时应有比振荡稳定时更大一些的电压增益，即丨AF丨＞1，所以A u f＞3，丨AF 丨＞1称为起振条件。

通过热敏元件稳定输出幅度

加入R

3、R

4

支路，电路是串联电压负反馈，其放大倍数。若

A

u f

始终大于3，振荡电路的输出会不断加大，最后受电路中非线性元件的限制，使振荡幅度不再增加，但振荡电路的输出会产生失真。所以应该在起振时使A u f ＞3，而当振起来以后，应使A u f=3。解决这个问题必须要自动地改变运算放大器的增益，起振时，增益大于3，起振后增益稳定在3。决定运算放大器增益的是

R 3和R

4

，例如我们通过图4电路中的R

4

来调节增益。R

4

是具有正温度系数的热敏

电阻，起振前其阻值较小，使A u f＞3。当起振后，流过R4的电流加大，R4的温度升高阻值加大，负反馈增强以控制输出幅度，达到振荡稳定状态

时,。若热敏电阻是负温度系数，应放置在R

3

的位置。

图4 用热敏电阻保证电路起振

几种常见振荡器的高频电路

图4-7是一些常见振荡器的高频电路

电容反馈振荡器的实际电路

图4-8 (a)是一电容反馈振荡器的实际电路图(b)是其交流等效电路。

电感反馈振荡器电路

(a) 实际电路(b) 交流等效电路

(c) 高频等效电路

图4-10电感反馈振荡器电路

同电容反馈振荡器的分析一样, 振荡器的振荡频率可以用回路的谐振频率近似表示, 即

式中的L为回路的总电感, 由图4-9有:

实际上，由相位平衡条件分析, 振荡器的振荡频率表达式为：

起振条件：工程上在计算反馈系数时不考虑gie的影响, 反馈系数的大小为

由起振条件分析, 同样可得起振时的gm应满足：

克拉泼振荡器电路

图4-10是克拉泼振荡器的实际电路和交流等效电路。它是用电感L和可变电容C3（C3 <

(a) 实际电路; (b) 交流等效电路

图4-11 克拉泼振荡器电路

因此，C1过大，负载电阻RL将很小，放大器的增益就低，环路增益就小，可能导致振荡器停振。

振荡器的振荡频率和反馈系数分别为：

由上面分析可得：

（1）由于电容C3远小于电容C1、C2，所以电容C1、C2对振荡器的振荡频率影响不大，因此可以通过调节C3调节振荡频率；

（2）由于反馈回路的反馈系数仅由C1与C2的比值决定，所以调节振荡频率不会影响反馈系数；

（3）由于晶体管的极间电容与C1、C2并联，因此极间电容的变化对振荡频率的影响很小；

（4）由(4-37)可知，当通过调节C3调节振荡频率时，负载电阻RL将随之改变，导致放大器的增益变化，因此调节频率时有可能因环路增益不足而停振，故主

要用于固定频率或窄带的场合。

西勒振荡器电路

图4-11是西勒振荡器的实际电路和交流等效电路。它的主要特点, 就是与电感L并联一可变电容C4，同样有C3<

(a) 实际电路; (b) 交流等效电路

图4-12 西勒振荡器电路

由图4-11可知, 回路的总电容为

特点：(1)通过调节C4实现振荡频率的调节；

(2) C4的改变不会影响接入系数和反馈系数；

(3) 适合于振荡频率需要在较宽范围内可调的场合（最高振荡频率/最低振荡频率可达1.6~1.8)。

(4)其他同克拉泼电路。

场效应管振荡器电路

原则上说，各种晶体管振荡线路，都可以用场效应管构成，可以根据振荡原理导出用场效应管参数表示的振荡条件。

(a)互感耦合场效应管振荡器(b) 电感反馈场效应管振荡器

(c) 电容反馈场效应管振荡器

图4-13 由场效应管构成的振荡器电路

并联型晶体振荡器电路

并联型晶体振荡器的实用线路(C1、C2与石英晶体构成谐振）

串联型晶体振荡器

在串联型晶体振荡器中,晶体接在振荡器要求低阻抗的两点之间,通常接在反馈电路中。图4-23示出了一串联型晶体振荡器的实际线路和等效电路。

密勒振荡器电路

弥勒电路——电感反馈式并联晶体振荡器

场效应管晶体并联型振荡器电路

泛音晶体皮尔斯振荡器电路
