《基尔霍夫电压定律》练习
班级 姓名 学号
1．基尔霍夫第二定律又叫做回路电压定律，它的两种描述分别是： ； 。 2．电路如图所示，电压U= 。
3.如图所示，图中电流、电压、电动势三者之间的关系为
第2题 第3题
4.如图所示，若回路的绕行方向为顺时针，则KVL 方程
为 ,电阻R=( ).
5．电路如图所示，电流表读数为0.2A,E1=12V,内阻不计，R1=R3=10Ω，R2=R4=5Ω，用基尔霍夫电压定律求E2的大小（内阻不计）。
第5题
6.下图所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。
30V
15V
10V
5Ω
3Ω
-9V
R
I E R
I
U
+ _
7.如图所示电路，已知E 1 = 32V ，E 2 = 11V ，R 1 = 6Ω，R 2 =4Ω，R 3 = 8 Ω，试求：各支路电流I 1、I 2、I 3 。
第7题
8.如图所示，求电流I 1和I 2的大小
第8题
9.如图所示，已知U 1=18V,U 2=12V,R 1=6Ω ,R 2=3Ω,R 3=10Ω，流过R 1的电流为4mA ，求电阻R 2的大小及电阻R 3上的功率。
第9题
10．如图所示电路中，已知E=12V ，内阻不计，电阻R1，R2两端的电压为2V 和6V ，极性如图，求电阻R3，R4，R5两端的电压，并且在图上标出电阻两端的实际电压极性。
I 1
I I 3A
R 1
R 2 U 1
U 2
10V
25V
5Ω 10Ω
U 1
R 1
R 3
R 2
U 2
基尔霍夫定律复习题 1．叫支路。 2．叫节点。 3．叫回路。 4．叫网孔。 5．基尔霍夫电流定律又叫节点定律，它指出： 。 6．基尔霍夫电压定律又叫回路定律，它指出： 。 7．如图所示的电路中有个节点，条支路，个回路，个网孔。 ) 第7题第8题第9题 8．如图所示的电路中有个节点，条支路，个回路，个网孔。 9．如图所示电路中，已知E=12V，内阻不计，电阻R1，R2两端的电压为2V和6V，极性如图，那么电阻R3，R4，R5两端的电压分别为，和。并在图上标出电阻两端的实际电压极性。 10．如图所示为一网络的一部分，则I1= ，I2= 。 11．如图所示，电流I= 。 12．电路如图所示，电压U= 。 第10题第11题第12题 ? 14．电路如图所示，电流I的值为。U S的值为。 第14题第15题15．电路如图所示，U AB为。 16．电路如图所示，电流表读数为0.2A,E1=12V,内阻不计，R1=R3=10Ω，R2=R4=5Ω，用基尔霍夫电压定律求E2的大小（内阻不计）。 — 18．下图电路中，I等于多少 19．如图电路中，已知I1=,I2=,R=50KΩ,则电压U是多少 20．如图所示的电桥电路中已知电阻R1，R2和R3中的电流分别为25mA,15mA和10mA,方向如图中所示，那么电阻R4，R5和R6中的电流分别为多少并且在图上标出电流方向。 21．如图是某电路中的一部分，其中安培表读数为10A，求电压U。
1.基尔霍夫电压定律公式中的正负号，只与回路的绕行方向有关，而与电流、电压和电动势的参考方向无关。（） 2.基尔霍夫电压定律是指沿任意回路绕行一周，各段电压的代数和一定等于零。（） * 3.基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。（） 4.基尔霍夫第一定律也叫 电流定律，其表达式为。基尔霍夫第二定律也叫电压定律， 其表达式为。 5.如图所示，写出（1）U AB、U AC、U BC的表达式。（2）根据从D、E、F、D的绕行方向，写出回路电压方程。* 6.如图所示，已知I1=1A，I2=2A，E1=10V，E2=5V，R=5Ω，则I3= ，I= * 7.如图所示，R1=2Ω, R3=5Ω，E1=17V，E2=17V，I1=1A,，求I2及R2的大小: 8.写出以下回路的回路电压方程。 ①回路A-B-C-A的回路电压方程： ②回路A-D-C-A的回路电压方程： 】 ③回路A-D-C-B-A电的回路电压方程：
实验二基尔霍夫定律的验证 一、实验目的 1．通过实验验证基尔霍夫电流定律和电压定律 2．加深理解“节点电流代数和”及“回路电压代数和”的概念 3．加深对参考方向概念的理解 二、原理 基尔霍夫节点电流定律 ∑ I= 基尔霍夫回路电压定律 ∑ U= 参考方向： 当电路中的电流（或电压）的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。 三、实验仪器和器材 1．0-30V可调直流稳压电源 2．+15直流稳压电源 3．200mA可调恒流源 4．电阻 5．交直流电压电流表 6．实验电路板 7．短接桥 8．导线 四、实验内容及步骤 1．验证基尔霍夫电流定律（KCL） 可假定流入该节点的电流为正（反之也可），并将电流表负极接在节点接口上，电流表正极接到支路接口上进行测量。测量结果如2-1所示。
图2-1 2．验证基尔霍夫回路电压定律（KVL） 用短接桥将三个电流接口短接，测量时可选顺时针方向为绕行方向，并注意电压表的指针偏转方向及取值的正与负，测量结果如表2-2所示。 图2-2
五、思考题 1.利用表2-1和表2-2中的测量结果验证基尔霍夫两个定律。 表一中数据有4.0A+5.1A-9.1A=0这与基尔霍夫电流定律一致； 表二中数据有1.6V+2.7V+5.7V-10V=0； 14.9V-4.2V-2V-5.5V=0； 这与基尔霍夫电压定律基本一致；可见，基尔霍夫电压定律成立 2.利用电路中所给数据，通过电路定律计算各支路电压和电流，并计算测量值与计算值之 间的误差，分析误差产生的原因。 测量误差；读数误差以及所用电表并非理想电表；电压表内阻不是无穷大；电流表内阻不为零；电源输出不稳定；仪器不准确；导线有电阻等。 3.回答下列问题 （1）已知某支路电流约为3mA，现有一电流表分别有20mA、200mA和2A三挡量程，你将使用电流表的哪档量程进行测量？为什么？ 选20mA档，因为只有20mA档最接近3mA的电流，其他的档位均太大，造成测量误差大。 （2）改变电流或电压的参考方向，对验证基尔霍夫定律有影响吗？为什么？ 没影响。基尔霍夫电压定律的根本原理是回路电压之和为零；基尔霍夫电流定律的根本原理是回路电流相等，改变电压或电流方向，不会影响电压之和为零和回路电流相等的根本规律，因此对验证基尔霍夫定律没有影响 小家伙们，够给力吧！
1.4 基尔霍夫电压定律 邹建龙，西安交通大学电气工程学院 1. 基尔霍夫电压定律 基尔霍夫电压定律（Kirchhoff’s Voltage Law, KVL ）有两种表述形式： 表述形式一：对电路中任意一个回路而言，沿回路绕向，升压=降压。 图1为KVL 表述形式一示意图。图中回路绕向均取顺时针方向，当然也可以选逆时针方向，至于选哪种绕向，根据各人喜好来定就可以了。图中的电压源电压为升压，之所以是升压，是因为升压定义为沿着回路绕向，从负极抬升到正极；电阻电压为降压，是因为对于电阻来说，沿着回路绕向，从正极降低到负极。 基尔霍夫电压定律成立的依据是电场力做功与路径无关。电场力做功与路径无关的详细证明需要用到电磁场的知识，在“电磁场与波”课程中有详细证明。为了直观理解电场力做功与路径无关，可以以重力做功与路径无关类比。我们将一个物体从地面抬起来，然后绕一圈，最后放回地面。物体在抬升时，重力做负功，物体下降时，重力做正功，最后物体转了一圈回到地面，重力总的做功为零，也就是说正功等于负功。 R u s u s R u s u 1 R 2 R u s 12R R u u u =+（升压）（降压） 图1 KVL 表述形式一（升压=降压）示意图 表述形式二：对电路中任意一个回路而言，该回路的所有电压的代数和等于零。 这听起来有点莫名其妙，貌似很高深的样子。其实该结论的得出过程很简单，就是将表述形式一的“升压=降压”，变成“升压?降压=0”。 显然，表述形式一和表述形式二是等价的。 图2给出了KVL 表述形式二（电压代数和=0）的示意图。由图可见，升压项前取“+”，而降压项前取“?”。如果将方程两端同时乘以1?，则升压项取负，降压项取正。以上两种情况是等价的，我们以后一般升压取负，降压取正。 R u s u s (R u =0 s u 1 R 2 R s 120R R u u u ?=（升压）-（降压）（降压） 图2 KVL 表述形式二（电压代数和=0）示意图
实验一基尔霍夫电流定律的验证实验 一、实验目的 1、通过实验验证基尔霍夫电流定律，巩固所学的理论知识。 2、加深对参考方向概念的理解。 二、实验原理 1、基尔霍夫定律： 基尔霍夫电流定律为ΣI = 0 ，应用于节点。基尔霍夫定律是分析与计算电路的基本重要定律之一。 图1-1 两个电压源电路图图1-2 基尔霍夫电流定律 2、基尔霍夫电流定律（Kirchhoff's Current law）可简写为KCL： 基尔霍夫电流定律，在任一瞬时，流向某一节点的电流之和应该等于由该节点流出的电流之和。就是在任一瞬时，一个节点上电流代数和恒等于零。在图1-1所示电路中，对节点a图1-2可以写出 I1 + I2 = I3 或 I1 + I2 －I3 = 0 即 ΣI = 0 3、参考方向： 为研究问题方便，人们通常在电路中假定一个方向为参考，称为参考方向。 (1) 若流入节点的电流取正号，则流出节点的电流取负号。 (2) 任一回路中，凡电压的参考方向与回路绕行方向一致者，则此电压的前面取正号，电压的参考方向与回路绕行方向相反者，前面取负号。 (3) 任一回路中电流的参考方向与回路绕行方向一致者，前面取正号，相反者前面取负号。在实际测量电路中的电流或电压时，当电路中所测的电流或电压的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。 三、实验内容及步骤 KCL定律实验即在EWB界面上绘制如图1-3所示的电路图，通过软件仿真的方法验证KCL定律的正确性。对于该电路图来讲，两个直流电源E1、E2共同作用于电路中，设定电流I1、I2为流入结点a的方向，电流I3为流出结点a的方向，根据前述参考方向的定义，在列写KCL方程时，I1、I2、I3前分别应取“+”、“+”、“－”号，则对结点a列KCL
《基尔霍夫电压定律教案》 [课题]基尔霍夫电压定律（高等教育出版社《电工基础》第三章第一节） [课时]45分钟 [教材分析] 基尔霍夫电压定律是求解复杂电路的基本定律。而复杂电路是简单电路知识的延伸，从一个电源到多个电源，从简单的串并联到复杂电路。基尔霍夫电压定律为学生进一步学习支路电路法、回路电流法等复杂电路的求解奠定的知识基础；同时，通过本节课的学习，学生将逐步学会科学的学习方法，养成严谨求实的科学态度，形成合作精神和竞争意识，为继续学习和发展奠定方法基础。 [学情分析] 该班学生在前已经学习了欧姆定律等简单电路的基本分析方法及其运算。从前面的几节的学习中，可知他们的基础理论较低，尤其是数学运算能力也较低，但他们活跃好动，思维活跃等特点，因此，在授课设计中应充分发挥学生在一特点，采用分组合作、分组竞争，组织他们边动边学，从“活动”中引入教学知识点，充分调动活跃课堂气氛，提高他们学习兴趣。 [教学目标] 知识目标 （1）理解网孔和回路两个名词； （2）掌握并应用基尔霍夫电压定律内容，写出表达式； 能力目标 （1）有一定分析比较能力； （2）学会类比、比较和归纳总结学习方法； 情感目标 在学习过程中，学会合作，形成竞争意识，养成严谨求实的科学态度。 [重点难点] 重点：基尔霍夫电压定律 难点：回路绕行方向、电路方向及电源方向的判别 [重点难点突破] 在讲解基尔霍夫电压定律时，首先设计几个框架，让学生数数，确定回路及绕行方向；其次在每一个回路中让学生思考阻碍绕行方向不同的结果；再次强调与绕行方向相同或不同情况的处理；最后让学生总结归纳基尔霍夫电压定律及注意要点，从而引导学生学习掌握基尔霍夫电压定律的内容。 [教学指导] 根据学情，本节课我采用的教学指导策略有： （1）为激发学生兴趣、调动学生积极性，从简单到复杂逐步引入，创建一个“数框”的活动情景作为课题引入； （2）应用合作学习、竞争学习模式，营造一个师生互动，团体比较的课堂气氛，从活动中让学生体会知识的趣味性，学会类比、比较和归纳总结的学习方法。 [教法选择] 运用讨论法，讲解法、练习法等多种教学方法

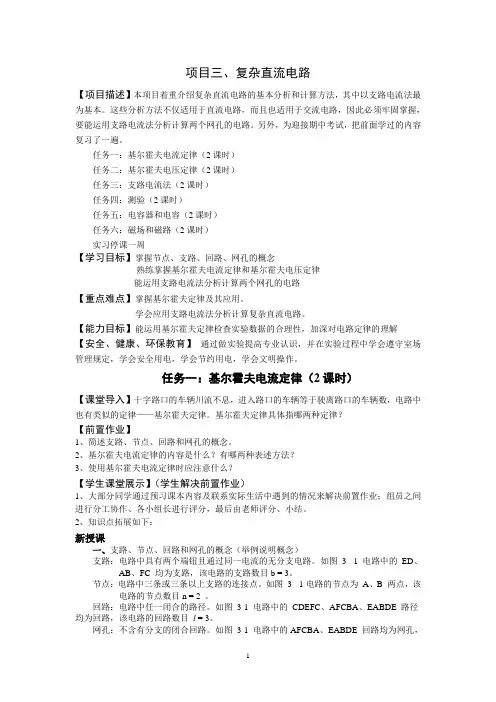

项目三、复杂直流电路 【项目描述】本项目着重介绍复杂直流电路的基本分析和计算方法，其中以支路电流法最为基本。这些分析方法不仅适用于直流电路，而且也适用于交流电路，因此必须牢固掌握，要能运用支路电流法分析计算两个网孔的电路。另外，为迎接期中考试，把前面学过的内容复习了一遍。 任务一：基尔霍夫电流定律（2课时） 任务二：基尔霍夫电压定律（2课时） 任务三：支路电流法（2课时） 任务四：测验（2课时） 任务五：电容器和电容（2课时） 任务六：磁场和磁路（2课时） 实习停课一周 【学习目标】掌握节点、支路、回路、网孔的概念 熟练掌握基尔霍夫电流定律和基尔霍夫电压定律 能运用支路电流法分析计算两个网孔的电路 【重点难点】掌握基尔霍夫定律及其应用。 学会应用支路电流法分析计算复杂直流电路。 【能力目标】能运用基尔霍夫定律检查实验数据的合理性，加深对电路定律的理解 【安全、健康、环保教育】通过做实验提高专业认识，并在实验过程中学会遵守室场管理规定，学会安全用电，学会节约用电，学会文明操作。 任务一：基尔霍夫电流定律（2课时） 【课堂导入】十字路口的车辆川流不息，进入路口的车辆等于驶离路口的车辆数，电路中也有类似的定律——基尔霍夫定律。基尔霍夫定律具体指哪两种定律？ 【前置作业】 1、简述支路、节点、回路和网孔的概念。 2、基尔霍夫电流定律的内容是什么？有哪两种表述方法？ 3、使用基尔霍夫电流定律时应注意什么？ 【学生课堂展示】（学生解决前置作业） 1、大部分同学通过预习课本内容及联系实际生活中遇到的情况来解决前置作业；组员之间进行分工协作、各小组长进行评分，最后由老师评分、小结。 2、知识点拓展如下： 新授课 一、支路、节点、回路和网孔的概念（举例说明概念） 支路：电路中具有两个端钮且通过同一电流的无分支电路。如图 3 - 1 电路中的ED、AB、FC 均为支路，该电路的支路数目b = 3。 节点：电路中三条或三条以上支路的连接点。如图3 - 1电路的节点为A、B 两点，该电路的节点数目n = 2 。 回路：电路中任一闭合的路径。如图3-1 电路中的CDEFC、AFCBA、EABDE 路径均为回路，该电路的回路数目l = 3。 网孔：不含有分支的闭合回路。如图3-1 电路中的AFCBA、EABDE 回路均为网孔，
《电路分析实验》目录 一、基尔霍夫定律的验证 (1) 二、叠加原理的验证 (2) 三、戴维南定理和诺顿定理的验证 (4) 四、RC一阶电路的响应测试 (7) 五、RLC串联揩振电路的研究 (10) 六、RC选频网络特性测试 (13) 实验一基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流。 二、原理说明 基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。即对电路中的任一个节点而言，应有ΣI＝0；对任何一个闭合回路而言，应有ΣU＝0。 运用上述定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。 三、实验设备（同实验二） 四、实验内容 实验线路与实验五图5-1相同，用DG05挂箱的“基尔霍夫定律/叠加原理”线路。 1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。图5-1中的I1、I2、I3的方向已设定。三个闭合回路的电流正方向可设为ADEFA、BADCB和FBCEF。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 3. 熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 五、实验注意事项 1. 同实验二的注意1，但需用到电流插座。
2．所有需要测量的电压值，均以电压表测量的读数为准。U1、U2也需测量，不应取电源本身的显示值。 3. 防止稳压电源两个输出端碰线短路。 4. 用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，则必须调换仪表极性，重新测量。此时指针正偏，可读得电压或电流值。若用数显电压表或电流表测量，则可直接读出电压或电流值。但应注意：所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。 六、预习思考题 1. 根据图5-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定毫安表和电压表的量程。 2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字毫安表进行测量时，则会有什么显示呢？ 七、实验报告 1. 根据实验数据，选定节点A，验证KCL的正确性。 2. 根据实验数据，选定实验电路中的任一个闭合回路，验证KVL的正确性。 3. 将支路和闭合回路的电流方向重新设定，重复1、2两项验证。 4. 误差原因分析。 5. 心得体会及其他。 实验二叠加原理的验证 一、实验目的 验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。 二、原理说明 叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。 线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 四、实验内容 实验线路如图7-1所示，用DG05挂箱的“基尔夫定律/叠加原理”线路。图7-1
实验一 基尔霍夫定律 一、实验目的 1．用实验数据验证基尔霍夫定律的正确性； 2．加深对基尔霍夫定律的理解； 3．熟练掌握仪器仪表的使用方法。 二、实验原理 基尔霍夫定律是电路的基本定律之一，它规定了电路中各支路电流之间和各支路电压之间必须服从的约束关系，即应能分别满足基尔霍夫电流定律和电压定律。 基尔霍夫电流定律（KCL ）：在集总参数电路中，任何时刻，对任一节点，所有各支路电流的代数和恒等于零。即 ∑I=0 通常约定：流出节点的支路电流取正号，流入节点的支路电流取负号。 基尔霍夫电压定律（KVL ）：在集中参数电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。即 ∑U=0 通常约定：凡支路电压或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。 三、实验内容 实验线路如图1.1所示。 1． 实验前先任意设定三条支路的电 流参考方向，如图中的I 1、I 2、I 3所示。 2． 分别将两路直流稳压电源接入电 路，令u 1=6V ，u 2 =12V ，实验中调好后保 持不变。 3．用数字万用表测量R 1 ~R 5 电阻元 图 1.1基尔霍夫定律线路图注意图中E 和F 互换一下 件的参数取50~300Ω之间。 4．将直流毫安表分别串入三条支路中，记录电流值填入表中，注意方向。 5．用直流电压表分别测量两路电源及电阻元件上的电压值，记录电压值填入表中。 四、实验注意事项 1．防止在实验过程中，电源两端碰线造成短路。 2．用指针式电流表进行测量时，要识别电流插头所接电流表的“＋、－”极性。倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量， R 4 R 5 u 1 u 2
基尔霍夫定律练习题 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】
1.4基尔霍夫定律 1、不能用电阻串、并联化简的电路称为__复杂电路_______。 2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。 3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________，其内容是：________任一时刻，对于电路中任意某一节点，流入该节点的电流 之和，恒等于流出该节点的电流之和，数学表达式为：_∑i 入=∑i 出 。 4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是__任一时刻，对于电路中任一回路各段电压的代数和恒等于零_，数学表达式： ________∑u=0_________。 5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。 6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。 7、每一条支路中的元件，仅是一只电阻或一个电源。（×） 8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√） 9、电路中任一网孔都是回路。（√） 10、电路中任一回路都可以称为网孔。（×） 11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流入”还是“流出”节点。（√） 12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×） 13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。 （×） 14、沿顺时针和逆时针列写KVL方程，其结果是相同的。 （√）

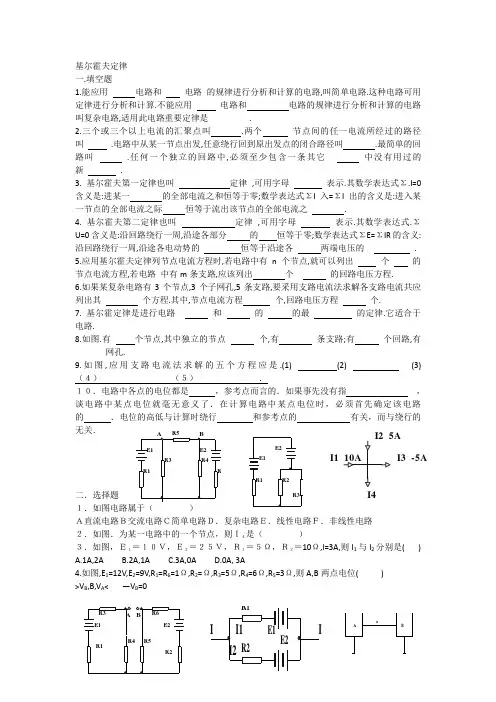

基尔霍夫定律 一.填空题 1.能应用 电路和 电路 的规律进行分析和计算的电路,叫简单电路.这种电路可用 定律进行分析和计算.不能应用 电路和 电路的规律进行分析和计算的电路叫复杂电路,适用此电路重要定律是 . 2.三个或三个以上电流的汇聚点叫 .两个 节点间的任一电流所经过的路径叫 .电路中从某一节点出发,任意绕行回到原出发点的闭合路径叫 .最简单的回路叫 .任何一个独立的回路中,必须至少包含一条其它 中没有用过的新 . 3. 基尔霍夫第一定律也叫 定律 ,可用字母 表示.其数学表达式Σ.I=0含义是:进某一 的全部电流之和恒等于零;数学表达式ΣI 入=ΣI 出的含义是:进入某一节点的全部电流之际 恒等于流出该节点的全部电流之 . 4. 基尔霍夫第二定律也叫 定律 ,可用字母 表示.其数学表达式.ΣU=0含义是:沿回路绕行一周,沿途各部分 的 恒等于零;数学表达式ΣE=ΣIR 的含义:沿回路绕行一周,沿途各电动势的 恒等于沿途各 两端电压的 . 5.应用基尔霍夫定律列节点电流方程时,若电路中有n 个节点,就可以列出 个 的节点电流方程,若电路 中有m 条支路,应该列出 个 的回路电压方程. 6.如果某复杂电路有3个节点,3个子网孔,5条支路,要采用支路电流法求解各支路电流共应列出其 个方程.其中,节点电流方程 个,回路电压方程 个. 7. 基尔霍定律是进行电路 和 的 的最 的定律.它适合于 电路. 8.如图.有 个节点,其中独立的节点 个,有 条支路;有 个回路,有 网孔. 9.如图,应用支路电流法求解的五个方程应是.(1) (2) (3) （４） （５） ． １０．电路中各点的电位都是 ，参考点而言的．如果事先没有指 ，谈电路中某点电位就毫无意义了．在计算电路中某点电位时，必须首先确定该电路 的 ．电位的高低与计算时绕行 和参考点的 有关，而与绕行的 无关． 二．选择题 Ａ直流电路Ｂ交流电路Ｃ简单电路Ｄ．复杂电路Ｅ．线性电路Ｆ．非线性电路 ２．如图．为某一电路中的一个节点，则Ｉ４是（ ） ３．如图，Ｅ１＝１０Ｖ，Ｅ２＝２５Ｖ，Ｒ１＝５Ω，Ｒ２＝10Ω,I=3A,则I 1与I 2分别是( ) A.1A,2A B.2A,1A C.3A,0A D.0A, 3A 4.如图,E 1=12V,E 2=9V ,R 1=R 6=1Ω,R 2=0.5Ω,R 3=5Ω,R 4=6Ω,R 5=3Ω,则A,B 两点电位( ) A.V A >V B ,B,V A 实验一基尔霍夫定律的验证 一、实验目的 1、掌握万用表和实验装置上直流电工仪表和设备的使用方法。 2、验证基尔霍夫原理的正确性，从而加深对线性电路的基尔霍夫原理的认识和理解。 二、实验设备 三、原理说明 基尔霍夫电流定理（KCL）：对于任何集总参数电路的任一结点，在任一时刻，流出该结点全部支路电流的代数和等于零。 （流出该结点的支路电流取正号，流入该结点的支路电流取负号。）基尔霍夫电压定律（KVL）：对于任何集总参数电路的任一回路，在任一时刻，沿该回路全部支路电压的代数和等于零。 （电压参考方向与回路绕行方向相同的支路电压取正号，与绕行方向相反的支路电压取负号。） 由支路组成的回路可以视为闭合结点序列的特殊情况。沿电路任一闭合路径(回路或闭合结点序列)各段电压代数和等于零。 四、实验内容 实验电路如图2-1所示 1、熟悉使用仪器，注意仪器的量程范围。 2、按图2-1电路接线，E 为+12、E2为+6V电源。 1 3、用万用表直流电压档和毫安表（接电流插头）测量各支路电流及数据记入表格中。 图 2-1 4、验证 1）基尔霍夫电流方程 (取节点B或D点, 说明什么？) 2）基尔霍夫电压方程 (采用任一回路,说明什么？) 五、实验注意事项 1、测量各支路电流时,应注意仪表的极性, 及数据表格中“＋、－”号的记录。 2、注意仪表量程的及时更换。 六、思考题和心得体会 1、实验中若E 1、E 2 分别单独作用，在实验中应如何操作？可否直接将不作 用的电源（E 1或E 2 ）置零（短接）？ 2、实验电路中，测量的正负值使用不当，试问基尔霍夫定律还成立吗？ 3、心得体会及其他。 电路实验三实验报告 实验题目：基尔霍夫定律的验证 实验内容： 1. 用面包板搭接一个电路，熟悉面包板的使用； 2. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解 ； 3. 进一步学会使用万用表。 实验环境： 面包板，数字万用表，色环电阻，学生实验箱（直流稳压电源） 。 实验原理： 使用面包板搭接一个含有两个以上网孔的电路， 测出各支路的电压和各节点的电流， 验 证它们是否满足基尔霍夫定律。 1. 基尔霍夫电流定律： 对电路中任意节点，流入、流出该节点的代数和为零。即 ∑I=0。 2. 基尔霍夫电压定律： 在电路中任一闭合回路，电压降的代数和为零。 即 ∑U=0。 实验记录及结果分析： 实验电路图： 1 i1 i3 R1 R2 ① i2 - U1 + - U3 + 3 i2 i 2 ABM Us_1 5V 1 + U2 R3 2 ABM Us_2 12V - 实验数据： R1 0.859K Ω U1 2.31V i1 -2.33mA R2 1.338K Ω U2 7.37V i2 1.45mA R3 1.032K Ω U3 7.53V i3 3.79mA 实验分析： 1. 对于结点 1：i1-i2+i3=- 2.33mA-1.45mA+ 3.79mA=0.01mA 说明在误差范围内，该结点符合 KCL 定律。 2. 对于回路 1：-U1+U2-Us1=-2.31V+7.37V-5V=0.06V 说明在误差范围内，该回路符合KVL定律。 3. 对于回路2：-U2-U3+Us2=-7.37V-7.53V+15V=0.1V 说明在误差范围内，该回路符合KVL定律。 实验总结： 经过这次实验，我学习到了如果利用面包板搭建电路，面包板上的孔如何实现串并联。 同时，这次实验也巩固了我对万用表的操作，使用万用表比上次更为熟练了。实验结果也验证了KCL与KVL的定律，为以后电路分析加深了印象。 1.4基尔霍夫定律 1、不能用电阻串、并联化简的电路称为__复杂电路_______。 2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。 3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________，其内容是：________任一时刻，对于电路中任意某一节点，流入该节点的电流之和，恒等于流出该节点的电流之和，数学表达式为：_∑i入=∑i出。 4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是__任一时刻，对于电路中任一回路各段电压的代数和恒等于零_，数学表达式：________∑u=0_________。 5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。 6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。 7、每一条支路中的元件，仅是一只电阻或一个电源。（×） 8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√） 9、电路中任一网孔都是回路。（√） 10、电路中任一回路都可以称为网孔。（×） 11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流 入”还是“流出”节点。（√） 12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×） 13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。（×） 14、沿顺时针和逆时针列写KVL方程，其结果是相同的。（√） 15、从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的。（√） 16、基尔霍夫定律只适应于线性电路。（×） 17、基尔霍夫定律既适应于线性电路也适用与非线性电路。（√） 18、电路中任意两个结点之间连接的电路统称为支路。（∨） 19、网孔都是回路，而回路则不一定是网孔。（∨） 20、应用基尔霍夫定律列写方程式时，可以不参照参考方向。（×） 21、当回路中各元件电压的参考方向与回路的绕行方向一致时，电压 精品文档 . 实验一基尔霍夫电流定律的验证实验 一、实验目的 1、通过实验验证基尔霍夫电流定律，巩固所学的理论知识。 2、加深对参考方向概念的理解。 二、实验原理 1、基尔霍夫定律： 基尔霍夫电流定律为ΣI = 0 ，应用于节点。基尔霍夫定律是分析与计算电路的基本重要定律之一。 图1-1 两个电压源电路图图1-2 基尔霍夫电流定律 2、基尔霍夫电流定律（Kirchhoff's Current law）可简写为KCL： 基尔霍夫电流定律，在任一瞬时，流向某一节点的电流之和应该等于由该节点流出的电流之和。就是在任一瞬时，一个节点上电流代数和恒等于零。在图1-1所示电路中，对节点a图1-2可以写出 I1 + I2 = I3 或 I1 + I2 －I3 = 0 即 ΣI = 0 3、参考方向： 为研究问题方便，人们通常在电路中假定一个方向为参考，称为参考方向。 (1) 若流入节点的电流取正号，则流出节点的电流取负号。 (2) 任一回路中，凡电压的参考方向与回路绕行方向一致者，则此电压的前面取正号，电压的参考方向与回路绕行方向相反者，前面取负号。 (3) 任一回路中电流的参考方向与回路绕行方向一致者，前面取正号，相反者前面取负号。 在实际测量电路中的电流或电压时，当电路中所测的电流或电压的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。 三、实验内容及步骤 KCL定律实验即在multisim界面上绘制如图1-3所示的电路图，通过软件仿真的方法验证KCL定律的正确性。对于该电路图来讲，两个直流电源E1、E2共同作用于电路中， 设定电流I1、I2为流入结点a的方向，电流I3为流出结点a的方向，根据前述参考方向的定义，在列写KCL方程时，I1、I2、I3前分别应取“+”、“+”、“－”号，则对结点a 列KCL． 精品文档 . 方程可得： ΣI =I1 + I2－I3=0 （上式中的I1、I2、I3分别对应图上R1、R2、R3支路的电流） 故若用电流表测得的电流值符合上式，则KCL定律得证。 图1-3 基尔霍夫电流定律验证实验电路图 实验步骤如下： (1)打开multisim软件，选中主菜单View选项中的Show grid，使得绘图区域中出现均匀的网格线，并将绘图尺寸调节到最佳。 (2)在Place Sources元器件库中调出1个Ground（接地点）和2个Battery（直流电压源）器件，从Place Basic元器件库中调出5个Resistor（电阻）器件，最后从Place Indicators 元器件库中调出3个Ammeter（电流表）器件，按下图所示排列好。 (3)将各元器件的标号、参数值亦改变成与上图所示一致即可。 (4)将所有的元器件通过连线连接起来。注意：电压源、电流表的正负极性。 (5)检查电路有无错误。 (6)对该绘图文件进行保存，注意文件的扩展名（.ms10）要保留。 (7)对该保存过的绘图文件进行仿真。 (8)停止仿真，读取电流表的读数，将读数填到相应的表格中。 (9)实验完成后，将保存好的绘图文件另存到教师指定的位置，并结合实验数据完成实验报告的撰写。 四、注意事项 实验二基尔霍夫电压定律的验证实验 一、实验目的 1、通过实验验证基尔霍夫电压定律，巩固所学的理论知识。 2、加深对参考方向概念的理解。 二、实验原理 1、基尔霍夫定律： 基尔霍夫电压定律为ΣU = 0，应用于回路。基尔霍夫定律是分析与计算电路的基本重要定律之一。 图2-1 两个电压源电路图图2-2 基尔霍夫电流定律 2、基尔霍夫电压定律（Kirchhoff's V oltage law）可简写为KVL： 基尔霍夫电压定律，从回路中任意一点出发，以顺时针方向或逆时针方向沿回路循行一周，则在这个方向上的电位升之和应该等于电位降之和。就是在任一瞬时。沿任一回路循行方向（顺时方向或逆时方向），回路中各段电压的代数和恒等于零。（如果规定电位升为正号则电位降为负号）。在电阻电路中的另一种表达式，就是在任一回路循行方向上，回路中电动势的代数和等于电阻上电压降的代数和。在图2-1所示电路中，对回路adbca由图2-2可以写出 U2 + U3 = U1 + U4 U2 + U3－U1－U4 = 0 即ΣU = 0 上式可改为 E1－E2－I1R1 + I2R2 = 0 E1－E2 = I1R1－I2R2 即ΣE = Σ（IR） 4、参考方向： 为研究问题方便，人们通常在电路中假定一个方向为参考，称为参考方向。 (1) 若流入节点的电流取正号，则流出节点的电流取负号。 (2) 任一回路中，凡电压的参考方向与回路绕行方向一致者，则此电压的前面取正号，电压的参考方向与回路绕行方向相反者，前面取负号。 (3) 任一回路中电流的参考方向与回路绕行方向一致者，前面取正号，相反者前面取负号。在实际测量电路中的电流或电压时，当电路中所测的电流或电压的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。 1.4 基尔霍夫定律 1、不能用电阻串、并联化简的电路称为__复杂电路_______。 2、电路中的_____每一分支_______称为支路，____3条或3条以上支路___所汇成的交点称为节点，电路中__________闭合的电路______________都称为回路。 3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________，其内容是：________任一时刻，对于电路中任意某一节点，流入该节点的电流之和，恒等于流出该节点的电流之和，数学表达式为：_∑i入=∑i出。 4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是__任一时刻，对于电路中任一回路各段电压的代数和恒等于零_，数学表达式：________∑u=0_________。 5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。 6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。 7、每一条支路中的元件，仅是一只电阻或一个电源。（×） 8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√） 9、电路中任一网孔都是回路。（√） 10、电路中任一回路都可以称为网孔。（×） 11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流入”还是“流出”节点。（√） 12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×） 13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。（×） 14、沿顺时针和逆时针列写KVL方程，其结果是相同的。（√） 15、从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的。（√） 16、基尔霍夫定律只适应于线性电路。（×） 17、基尔霍夫定律既适应于线性电路也适用与非线性电路。（√） 18、电路中任意两个结点之间连接的电路统称为支路。（∨） 19、网孔都是回路，而回路则不一定是网孔。（∨） 基尔霍夫定律 一.填空题 1.能应用 电路和 电路 的规律进行分析和计算的电路,叫简单电路.这种电路可用 定律进行分析和计算.不能应用 电路和 电路的规律进行分析和计算的电路 叫复杂电路,适用此电路重要定律是 . 2.三个或三个以上电流的汇聚点叫 .两个 节点间的任一电流所经过的路径 叫 .电路中从某一节点出发,任意绕行回到原出发点的闭合路径叫 .最简单的回 路叫 .任何一个独立的回路中,必须至少包含一条其它 中没有用过的 新 . 3. 基尔霍夫第一定律也叫 定律 ,可用字母 表示.其数学表达式Σ.I=0 含义是:进某一 的全部电流之和恒等于零;数学表达式ΣI 入=ΣI 出的含义是:进入某 一节点的全部电流之际 恒等于流出该节点的全部电流之 . 4. 基尔霍夫第二定律也叫 定律 ,可用字母 表示.其数学表达式.ΣU=0 含义是:沿回路绕行一周,沿途各部分 的 恒等于零;数学表达式ΣE=ΣIR 的含义:沿 回路绕行一周,沿途各电动势的 恒等于沿途各 两端电压的 . 5.应用基尔霍夫定律列节点电流方程时,若电路中有n 个节点,就可以列出 个 的节 点电流方程,若电路 中有m 条支路,应该列出 个 的回路电压方程. 6.如果某复杂电路有3个节点,3个子网孔,5条支路,要采用支路电流法求解各支路电流共应列 出其 个方程.其中,节点电流方程 个,回路电压方程 个. 7. 基尔霍定律是进行电路 和 的 的最 的定律.它适合于 电路. 8.如图.有 个节点,其中独立的节点 个,有 条支路;有 个回路,有 网孔. 9.如图,应用支路电流法求解的五个方程应是.(1) (2) (3) （４） （５） ． １０．电路中各点的电位都是 ，参考点而言的．如果事先没有指 ， 谈电路中某点电位就毫无意义了．在计算电路中某点电位时，必须首先确定该电路 的 ．电位的高低与计算时绕行 和参考点的 有关，而与绕行的 无关． 二．选择题 Ａ直流电路Ｂ交流电路Ｃ简单电路Ｄ．复杂电路Ｅ．线性电路Ｆ．非线性电路 ２．如图．为某一电路中的一个节点，则Ｉ４是（ ） ３．如图，Ｅ１＝１０Ｖ，Ｅ２＝２５Ｖ，Ｒ１＝５Ω，Ｒ２＝10Ω,I=3A,则I 1与I 2分别是( ) A.1A,2A B.2A,1A C.3A,0A D.0A, 3A 4.如图,E 1=12V,E 2=9V ,R 1=R 6=1Ω,R 2=0.5Ω,R 3=5Ω,R 4=6Ω,R 5=3Ω,则A,B 两点电位( ) A.V A >V B ,B,V A 实验一、基尔霍夫定律的验证 一、实验目的 1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的 理解。 2、进一步学会使用电压表、电流表。 二、实验原理 基尔霍夫定律是电路的基本定律。 1)基尔霍夫电流定律 对电路中任意节点，流入、流出该节点的代数和为零。即∑I=0 2)基尔霍夫电压定律 在电路中任一闭合回路，电压降的代数和为零。即∑U=0 三、实验设备 四、实验内容 实验线路如图2-1所示 图2－1 1、实验前先任意设定三条支路的电流参考方向， 2、按原理的要求，分别将两路直流稳压电源接入电路。 3、将电流插头的两端接至直流数字毫安表的“+，－”两端。 4、将电流插头分别插入三条支路的三个电流插座中，记录电 流值于下表。 5、用直流数字电压表分别测量两路电源及电元件上的电压值， 记录于下表。 五、基尔霍夫定律的计算值： I1 + I2 = I3 (1) 根据基尔霍夫定律列出方程（510+510）I1 +510 I3=6 (2) （1000+330）I3+510 I3=12 (3) 解得：I1 =0.00193A I2 =0.0059A I3 =0.00792A U FA=0.98V U BA=5.99V U AD=4.04V U DE=0.98V U DC=1.98V 六、相对误差的计算： E(I1)=（I1（测）- I1（计））/ I1（计）*100%=（2.08-1.93）/1.93=7.77% 同理可得：E(I2)=6.51% E(I3)=6.43% E(E1)=0% E(E1)=0% E(U FA)=-5.10% E(U AB)=4.17% E(U AD)=-0.50% E(U CD)=-5.58% E(U DE)=-1.02% 七、实验数据分析 根据上表可以看出I1、I2、I3、U AB、U CD的误差较大。 八、误差分析 产生误差的原因主要有： （1）电阻值不恒等电路标出值，（以510Ω电阻为例，实测电阻为515Ω）电阻误差较大。 （2）导线连接不紧密产生的接触误差。 （3）仪表的基本误差。 九、实验结论 数据中绝大部分相对误差较小，基尔霍夫定律是正确的 基尔霍夫定律验证和电位的测定 一．实验目的 1．验证基尔霍夫电流定律（KCL）和电压定律（KVL） 2．通过电路中各点电位的测量加深对电位、电压及它们之间关系的理解 3．通过实验加强对参考方向的掌握和运用的能力 4．训练电路故障的诊查与排除能力 二．实验原理与说明 1．基尔霍夫电流定律（KCL） 在任一时刻，流出（或流入）集中参数电路中任一可以分割开的独立部分的端子电流的代数和恒等于零，即： ΣI=0 或ΣI入=ΣI出式（4-1） 此时，若取流出节点的电流为正，则流入节点的电流为负。它反映了电流的连续性。说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。 要验证基式电流定律，可选一电路节点，按图中的参考方向测定出各支路电流值，并约定流入或流出该节点的电流为正，将测得的各电流代入式（4-1），加以验证。 2．基尔霍夫电压定律（KVL） 按约定的参考方向，在任一时刻，集中参数电路中任一回路上全部元件两端电压代数和恒等于零，即： ΣU=0 式（4-2） 它说明了电路中各段电压的约束关系，它与电路中元件的性质无关。式（4-2）中，通常规定凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。 3．电压、电流的实际方向与参考方向的对应关系 参考方向是为了分析、计算电路而人为设定的。实验中测量的电压、电流的实际方向，由电压表、电流表的“正”端所标明。在测量电压、电流时，若电压表、电流表的“正”端与参考方向的“正”方向一致，则该测量值为正值，否则为负值。 图4-1 电压，电流的实际方向和参考方向 4．电位与电位差 在电路中，电位的参考点选择不同，各节点的电位也相应改变，但任意两节点间的电位差不变，即任意两点间电压与参考点电位的选择无关。 5．故障分析与检查排除 （1）实验中常见故障 实验一 电路基本定律一、实验目的 1．验证基氏定律（KCL 、KVL ）2．验证迭加定理3．验证戴维南定理4．加深对电流、电压参考方向的理解5．正确使用直流稳压电源和万用电表 二、仪器设备1．TPE —DG2电路分析实验箱 2．MF －10 型万用表或数字万用表 三、预习内容1．熟悉实验定理；认真阅读TPE —DG2电路分析实验箱使用说明（见附录） 2．预习实验内容步骤；写预习报告，设计测量表格并计算理论值 3．根据TPE —DG2电路分析实验箱设计好连接线路 四、实验原理1．验证基尔霍夫电流、电压定律及叠加定理 （1）验证基尔霍夫电流定律（KCL ） 基尔霍夫电流定律（KCL ）：在集总电路中，任一瞬时，流向某一结点的电流之和等该结 点流出的电流之和。 图1-2 戴维南定理示意图图1-1 验证基尔霍夫电流、电压 定律电路原理图 电路原理图及电流的参考方向如图1-1所示。根据KCL ，当E 1、E 2共同作用时，流入和流出结点A 的电流应有：I 1+I 2-I 3=0成立。将所测得的结果与理论值进行比较。 （2）验证基尔霍夫电压定律（KVL ）基尔霍夫电压定律（KVL ）：在集总电路中，任一瞬时，沿任一回路所有支路电压的代数和恒等于零。 其电路原理图及电流的参考方向如图1-1所示。根据KVL 应有：E 1-U R1-U R3=0；或E 1-U R1+U R2-E 2=0；或E 2-U R1-U R2=0成立，将所测得的结果与理论值进行比较。 （3）验证叠加定理叠加原理不仅适用于线性直流电路，也适用于线性交流电路，为了测量方便，我们用直流电路来验证它。叠加定理可简述如下： 在线性电路中，任一支路中的电流（或电压）等于电路中各个独立源分别单独作用时在该支电路中产生的电流（或电压）的代数和，所谓一个电源单独作用是指除了该电源外其他所有电源的作用都去掉，即理想电压源所在处用短路代替，理想电流源所在处用开路代替，但保留它们的内阻，电路结构也不作改变。 由于功率是电压或电流的二次函数，因此叠加定理不能用来直接计算功率。其电路原理图及电流的参考方向如图1-1所示。 分别测量E 1、E 2共同作用下的电流I 1、I 2、I 3；E 1单独作用下的电流I 1'、I 2'、I 3′和E 2单独作用下的电流I 1''、I 2''、I 3''。根据叠加原理应有：I 1=I 1'+ I 1''； I 2= I 2'+ I 2''； I 3=I 3′+ I 3''成立，将所测得的结果与理论值进行比较。 2．验证戴维南定理 R 1 E 1 B I 3 线性有源二端网络 a b 等效成 a b实验一基尔霍夫定律的验证
