9.2.4.4.3聚氨酯防腐技术措施
9.2.4.4.3.1高密度聚乙烯外护套管生产操作流程
1．原料入库：
1.1仓库管理人员对采够产品进行数量验收，聚乙烯应每 25t 为一批抽取一
组试样测试密度、拉伸屈服强度、断裂伸长率、纵向回缩率四项指标，并核对货单、批号、型号、生产日期、检验报告、合格证、质量证明书、标识是否齐全、一致，填写入库单。
1.2采购原材料依据不同类型应分类难放。 1.3原材料在贮存过程中需有防雨、防晒措施。 1.4原材料堆放地要保持清洁、干净，严禁烟火。 1.5原材料堆放场地必须提供消防设施。
1.6聚乙烯颗粒的干燥化处理：聚乙烯颗粒在使用前应用干燥机对原料进行
烘干，进行干燥化处理，防止由于聚乙烯颗粒过于潮湿使外护管出现蜂窝状气囊和表面针孔。
1.7 聚乙烯材料选用高密度PE80级以上，产品在国选知名品牌，如金菲、齐鲁石化、燕山石化等。
2．混料：
2.1按照原材料厂家技术要求和生产计划制定原料
配比方案，并依据方案比例要求严格配比。防爆电机430r/min 正常运转下带动混料罐使聚乙烯颗粒与色母等其它添加剂充分搅拌。
2.2根据用户要求使用有助于外护管生产及提高外
护管性能的添加剂，如抗氧剂、紫外线稳定剂、碳黑（或由碳黑预制的色母料）等。
所添加的碳黑应满足下列要求： 密度：1500 kg/m3～2000 kg/m3； 甲苯萃取量：≤0.1%（质量百分比）；
平均颗料尺寸：0.01μm ～0.025μm 。
2.3混合工艺参数举例
混合是在200L 的高速混合机进行，其混合工艺参数实例见表。
3．安装更换模具水套：
依据生产计划，选择与生产口径相匹配的模具、水套、加热片、螺丝、隔热垫。装配之前，仔细检查模具是否干净，有无划痕损伤，水套口边缘有无划伤、毛刺，隔热垫有无油污、杂质、毛刺。
4．挤出机调试与检查：
挤出机的调试
4.1挤出设备的预热
按照挤出机使用说明及现场温度对挤出机进行预热，使挤出机中的废料全部排出，同时使聚乙烯颗粒充分塑化。
4.2螺杆转速的调整
螺杆转速要慢，出料正常后可逐步调整
到预定要求。加料量应少到多，直至达到规
定的量。螺杆转速，螺杆转速的选择直接影响管材的产量和质量。螺杆转速取决于挤出机量的大小。
4.3校验挤出模具同心度
管材挤出时应先校验外定心套的同心度；保证挤出的外护管壁厚圆周方面的不均匀度。
4.4引管牵引机
挤出机挤出的外护管由人
工将刚挤出的外护管引入牵引机，牵引机的直线速度与挤出外护管的速度一致。
4.5工艺参数的调节
在刚开机到正常生产前这一阶段，要不断调节工艺参数，直至管材符合要求为止。管材挤出时还应注意牵引速度的适中及冷却装置的合理性，并注意检验制品的外观质量、尺寸公差等。
5．引管生产
5.1．引管生产检查所引出的外护管外观有无损伤、漏气现象，接口保持干净、平整、无油污、杂质
5.2．引管成功后，及时检测壁厚、周长，并依据成品管外观情况，是否满足质量要求，如需时要及时进行调整工艺参数，保证外护管的质量要求。
5.3．外护管被挤出模具口模时，还具有相当高的温度；为了使管材获得良好的平整度、正确的尺寸和几何形状，外护管离开模具口模时采用定心及冷却法使外护管尺寸准确。
5.4．机人组员在生厂过程中应及时观察，每小时不少于5次，做到设备不断水、不断气。
5.5．随时查看成品外观，应根据实际情况及时调整挤出机工艺参数，控制周长及壁厚，每100米不少于8次。发现问题及时调整并作记录有据可查，以备参考。在生产过程中，应随时观察挤出机、牵引机是否工作正常。
5.6外护管壁的电晕处理：
为了提高外护管壁与聚氨酯保温层的接触面的附着力大于聚氨酯保温层的聚力，再发泡之前必须对外护管进行电晕处理。
5.7截管
5.7.1．首先做到长度量具定期校验，使量具准备无误，
长度正负误差不能超过规定值。
5.7.2使用专用切口机将连续挤出外护管按规定长度
进行切断，切口处应整齐，无偏离，成品检验。
5.7.3为了防止外护进水，灰尘等杂物必
管的洁静。
6．成品检验
6.1每连续生产5000m同规格的外护管
为一组抽查一根，检查外护管性能，不足
5000m时按一根进行抽查。将外护管送至国
家认证的检测机构进行检验。检验数据应符合以下标准：
注：生产过程中本公司不添加任何回用料。
高密度聚乙烯检测符合相应指标，喷涂合格标识，并标明产品规格，主要性
能，执行标准、生产日期、生产厂家、检验员代码等。
7．储存
7.1堆放场地应挖排水沟道，场地不允许有积水。
7.2防腐保温管堆放时，每批同种类管子应放在一起，严禁不同种类、不同批号的管子混放。
7.3防腐保温管在装卸过程中，必须轻拿轻放，严禁摔打、拖拉。
7.4防腐保温管堆放处应悬挂铭牌，铭牌上写明管径、厚度、数量、防腐保温层厚度。
7.5防腐保温管不得长期受照射及雨淋，露天存放时宜用篷布盖住。堆放处应远离火源和热源。露天存放不应该超过三个月。
9.2.4.4.3.2聚氨酯发泡部分
9.2.4.4.3.2.1聚氨酯直埋管生产工艺
1、原材料的验收
1.1组合聚醚的验收
1.1.1聚氨酯发泡剂将选用国际著名品牌产品，如拜耳（BAYER）、巴斯夫（BASF）、氏（DOW）；
1.1.2进厂时组合聚醚应有生产厂家、生产日期、质量证明书及合格证，否则不得验收。
1.1.3多异氰酸酯和聚醚多元醇应每10 桶抽查 1 桶，不足10 桶亦抽查 1 桶，多异氰酸酯的测试项目及测试指标应符合下表的规定，组合聚醚的测试项目及测试指标应符合下表的规定测试
多异氰酸酯质量指标
组合聚醚质量指标
2、安装塑料定心支架、穿外套管：
2.1经除锈防腐后的钢管，待防腐涂层干透，检
验无缺陷后再绑扎支架。支架的外直径应与钢管和外套管径吻合。
从在钢管一端处开始安装定心支架，中间的支架按间隔1米均匀安放。支架最大间距不得超过
1．5m 。如设计有要求，按设计间距安放。支架绑扎应牢固、位置准确，须保证穿管时无明显位移。
2.2安装报警线
报警线安装需注意：报警线应在保温层中间位置，即不能接触到钢管也不能接触到外护管，两根报警线线在保温层中的距离应在50-80mm 。
2.3外护套管的长度应和钢管尺寸配合，穿
外套管后使用保温管两端各露出170-180mm 的裸管段。规定DN ≤200的保温管裸段长度150mm 、DN>200的为200mm 。允许误差为10mm 。外护套
管在传送带上用机械拉入，穿好外套管后检查合格再向注塑工序交接。如外套端头有轻微变形，
可酌情增补一个支架。
2.4本工序设三个检测点，按下述规定检测：
<检>a ：穿管偏心度不得超过下述规定。
<检>b ：外护套管的长度按本工序第2一(2)条的规定。 管壁厚度误差应符合下式规定，合同有规定的按规定执行。
表中，δ：外套管的标称壁厚[mm]
Ymin：最小壁厚允许值[mm]
检验合格的管材在过程记录上以口标记，不合格的车间应予拒收。实测数值暂不规定保留记录。外表面不得有气泡、裂痕和明显的波纹、凹陷、杂色等缺陷，管端切口垂直角度误差不得大于2°。
3 注塑工序：
注塑机的配方试验、注塑操作及日常维护由专人负责，持公司发放的操作证上岗，无操作证不得独立操作。
3.1注塑原料及注塑机：
3.1.1注塑原料为多异氰酸酯(如MDI或PAPI，黑料)和组合聚醚(PPG
3.1.2注塑机为硬质聚氨酯泡沫塑料的专用浇注设备。须按其操作规定使用，定期维修。使用前先核定计量泵的计量数据，在记录上确认。空车调试合格后，向料罐注入经确认的发泡原料，打试块，确认泡沫质量，记录投料量。
3.1.3先在注塑机上将黑料、白料打循环，然后向备好的容器浇注、发泡。测试常压自然发泡试块的密度、强度和泡沫性能，符合配方规定后，记录配方编号通操作工准备浇注产品。
3.2泡沫浇注：
3.2.1穿好外套管的钢管，经工序交接检查合格后由传送带送入车间浇注泡沫。发泡机的浇注时间按下式设定：
t=0.8(D2一d2)L。·p／u
式中t：浇注机注料时间继电器设定时间，[S]。
D、d：分别为外护套管径和钢管外径，[m]。
L。：外护套管长度，[m]。
p：泡沫制品的设定注塑密度，[kg／m3]。
U：注塑机的注塑速度(黑白料之和)，
[kg／s]。
先将待浇注的保温管安放端头法兰，检查注料口和出气孔是否畅通、法兰是否夹紧。注塑温度应为20+5℃，否则启动加热或冷却系统使料液达到上述温度。
由注塑口向管腔注料，达到设定时间后浇注机自动停料，抽出机头，启动注塑机清洗程序，清洗后准备下一次的浇注。
3.2.2浇注后的保温管出气孔有适量的泡沫溢出
沫不充盈，应调整设定浇注的时间。
对泡沫不满的保温管进行修补填充、补注。在过
程记录上如实记录，修补的保温管经技检部确认
合格后才能入库。浇注完毕的保温管在原地停放，
固化后拆卸端头法兰，运离浇注现场。
3.2.3安装防水帽。保温管管端应保证外护管与保温层平齐，且与工作管的轴向垂直，角度误差应小于 2.5°。安装防水帽之前，应采用适当方法使外护管与保温层齐平，并使得外护管和保温层距离钢管端部 200mm。防水帽应在防腐保温管堆放前安放，防水帽的规格应与管径相配套。防水帽及防水帽搭接粘结部分必须清洁干燥。与防水帽搭接的防护层应打磨至表面粗糙，然后用火焰加热器对防水帽加热，按防水帽产品说明书的要求控制加热温度。检验合格后凭合格证喷涂标识，入库核发产品合格证
3.2.4本工序设三个检查点，其中钢管的检验已在“准备工序，述及，按下述规定检测。
<检>a：浇注机试块检测。密度≥60kg／m3，此项检测于每一批组合料进货验收时进行，结果记录在进货报验单上。
试块外观：泡沫表面光洁，不粘不缩，泡孔均匀，无塌陷、开裂。必要时用模具发泡，按设定密度加料，测定泡沫芯部密度应在60～80kg／m3之间。
<检>b：保温管外表面无划痕及明显缺陷。偏心度未受破坏(穿管复检)。用敲击法检查无空洞。对有空洞的保温管应剖开外套管补充浇注，每根管只准补一
处、一次。仍不合格者，判废。合格的经技检部确认并如实记在过程记录中才能
入库。
<检>f：返修保温管复检。
4、安全生产
4.1注意安全用电，防止转动机械伤害，遵守各机械设备使用规则，避免人身事
故。
4.2多异氰酸酯(黑料)有毒，向注塑机加料时要穿载防护用品。原料沾染皮肤后
立即洗净。
4.3各工序操作时须严格遵守操作规程，工序间交接应有记录。不合格的在制品
下道工序拒收，不合格的成品不得入库，按不合格品控制程序处理，返修产品仍不合格的应报废。
5、防腐保温管的质量检验
5.1每连续生产5000m同规格的防腐保温管为一组应
时按一根进行抽查。防护层测试密度、拉伸强度、断
裂伸长率及维卡软化点四项指标，保温层测试表观密
度、吸水率、抗压强度和导热系数四项指标。测试指
标应符合下表1和表2的规定，若抽查不合格，应加
倍检查，仍不合格，则全批为不合格。
5.2每批防腐保温管应随机进行抽样检查，每5KM 抽查一根，若抽查不合格，应
加倍抽查，仍不合格，则全批为不合格。
5.3检查防腐保温管外观：防腐层表面应光滑平整，无暗泡、麻点、裂口等缺陷。
保温层应充满钢管和防腐层的环形空间。无开裂、泡孔条纹及脱层、收缩等缺陷。防水帽与防护层应结合良好，表面圆滑，无皱折。
5.4保温层中只允许有极少数符合下述情况的空洞：深度不超过10 mm 、面积不
大于2500 mm 2，深度超过10 mm ，但不大于保温层厚度的2/3，其面积不大于500
mm 2，每平米不得有5个以上面积大于或等于500 mm 2的空洞，空洞深度不得大于保温层厚度的2/3。
5.5防腐层、防护层、保温层厚度不得小于设
计厚度。一般防腐保温层尺寸宜用测量防腐保
温层总厚度的方法进行衡量，防腐保温层总厚
度及偏差应为防护层和保温层厚度及偏差之和。若对防腐层或防护层厚度有怀疑，可以进行破坏形检验，防腐层厚度及检测方法应对钢管防腐层质量逐根检查，防腐层外观应均匀连续，无漏涂，防腐层厚度应用磁性测厚仪进行质量检查，厚度不得小于设计厚度；防护层、保温层的厚度及偏差应每批防腐保温管随机进行抽样检查。
5.6产品出厂时应向用户提供产品合格证（或产品质量证明书）。合格证（或产品
质量证明书）的容包括：钢管材质、钢管规格、防腐保温层结构尺寸及主要性能指标、执行标准、生产日期、生产厂家、检验员代号等。
6、储存和运输（特殊过程）
6.1防腐保温管吊装时应采用宽度为150～200 mm 的尼龙带或胶皮带，严禁用钢
丝绳吊装。
6.2防腐保温管的堆放场地应符合下列规定。
6.3地面应平整、无碎石、铁块等坚硬杂物。
6.4地面应有足够的承载能力。保证堆放后不发生塌陷和倾倒事故。
6.5堆放场地应挖排水沟道，场地不许积水。
6.6堆放场地应设置管托，管托应高于地面150mm。管托宽度及数量应视管径大
小和管子长度而定。
6.7防腐保温管堆放时，每批同种类管子应放在一起，严禁不同种类、不同批号
的管子混放。
6.8防腐保温管堆放时，堆放高度不得大于2 m。
6.9防腐保温管堆放处应悬挂铭牌，铭牌上写明管径、厚度、数量、防腐保温层
厚度。
6.10防腐保温管不得长期受照射及雨淋，露天存放时宜用篷布盖住。堆放处应远
离火源和热源。露天存放不应该超过三个月。
6.11防腐保温管在存放期间钢管两端应加封堵。
6.12防腐保温管拉运时，必须采取有效措施，严禁破坏防腐保温层。
6.13防腐保温管在装卸过程中，必须轻拿轻放，严禁摔打、拖拉。
6.14 防腐保温管在运输过程中应进行装车前评估，必要时采用管架、支垫等特殊方式运输，保证保温管质量不受损伤。
高密度聚乙烯外护管生产工艺流程图
聚氨酯泡沫保温层生产工艺流程图
体积电阻率（Ω·m）
9.2.4.聚氨酯防腐技术措施 9.2.4.高密度聚乙烯外护套管生产操作流程 1．原料入库： 仓库管理人员对采够产品进行数量验收，聚乙烯应每 25t 为一批抽取一组试样测试密度、拉伸屈服强度、断裂伸长率、纵向回缩率四项指标，并核对货单、批号、型号、生产日期、检验报告、合格证、质量证明书、标识是否齐全、一致，填写入库单。 采购原材料依据不同类型应分类难放。 原材料在贮存过程中需有防雨、防晒措施。 原材料堆放地要保持清洁、干净，严禁烟火。 原材料堆放场地必须提供消防设施。 聚乙烯颗粒的干燥化处理：聚乙烯颗粒在使用前应用干燥机对原料进行烘干，进行干燥化处理，防止由于聚乙烯颗粒过于潮湿使外护管出现蜂窝状气囊和表面针孔。 聚乙烯材料选用高密度PE80级以上，产品在国内选知名品牌，如上海金菲、齐鲁石化、燕山石化等。 2．混料： 按照原材料厂家技术要求和生产计划制定原料配 比方案，并依据方案比例要求严格配比。防爆电机 430r/min正常运转下带动混料罐使聚乙烯颗粒与色母 等其它添加剂充分搅拌。 根据用户要求使用有助于外护管生产及提高外护 管性能的添加剂，如抗氧剂、紫外线稳定剂、 碳黑（或由碳黑预制的色母料）等。 所添加的碳黑应满足下列要求： 密度：1500 kg/m3～2000 kg/m3； 甲苯萃取量：≤%（质量百分比）；
平均颗料尺寸：μm ～μm 。 混合工艺参数举例 混合是在200L 的高速混合机进行，其混合工艺参数实例见表。 3．安装更换模具水套： 依据生产计划，选择与生产口径相匹配的模具、水套、加热片、螺丝、隔热垫。装配之前，仔细检查模具是否干净，有无划痕损伤，水套口边缘有无划伤、毛刺，隔热垫有无油污、杂质、毛刺。 4．挤出机调试与检查： 挤出机的调试 挤出设备的预热 按照挤出机使用说明及现场温度对挤出机进行预热，使挤出机中的废料全部排出，同时使聚乙烯颗粒充分塑化。 螺杆转速的调整 螺杆转速要慢，出料正常后可逐步调整到 预定要求。加料量应少到多，直至达到规定的 量。螺杆转速，螺杆转速的选择直接影响管材的产量和质量。螺杆转速取决于挤出机量的大小。 校验挤出模具同心度 管材挤出时应先校验内外定心套的同心度；保证挤出的外护管壁厚圆周方面的不均匀度。 引管牵引机 挤出机挤出的外护管由人
喷涂聚氨酯保温施工方案 一、总则 喷涂聚氨酯硬泡保温系统是适应65%节能标准和低能耗节能建筑的保温技术。具有优异的保温、隔热、防水、抗震、难候、抗风压、抗裂、憎水、透气性能且施工简便的特点，是一种高效率的，适合我国的建筑国情和气候特点，性价比优异的保温系统。 二、工程特点 1、现场喷涂发泡，与基层粘结性能好，形成连续的无空腔构造，无需锚栓、 没有拼缝，无冷热桥影响。 2、聚氨酯的闭孔率高（达到95%以上），保温防水性能优异。 3、使用寿命长达25年以上。 4、原材料体积小，运输方便，施工周期短。 三、工程概述 1、工程名称： 2、工程地点： 3、建筑面积： 4、保温基层： 5、保温工程内容： 6、工程做法：保温做法：喷涂聚氨酯硬泡保温层、饰面层。
四、编制依据： 《硬泡聚氨酯保温防水工程技术规范》GB50404—2007 五、施工准备 1、喷涂聚氨酯硬泡保温材料做法常用材料的主要性能应满足下列各表 指标要求，并在材料进场后施工展开前将由国家法定检测部门出具的检测报告报监理备案，应报验材料的品种和性能指标及材料如下： 聚氨酯喷涂现场发泡材料主要性能指标 (2)根据工程量，开工时间，工期要求安排适当的储存场地。组织好材料进场时间，控制好材料进场数量做好进场记录，做好材料发放记录，收集好每批材料的出厂合格证报监理方验证。 （3）配合监理做好进场材料复验工作确认材料的合格证、检测报告是否齐全，是否与所送材料配套完整。抽检材料单位的重量和体积是否在合理误差范围内。检查包装有无破损。检查材料是否在有效期内。 2、机械准备 (1)空气压缩机：型号W—1.0/7公称排气量1.0m3/min，额定排气压力0.7Mpa
911聚氨酯防水涂料是一种双组分反应固化型合成高分子防水涂料，甲组分是由聚醚和异氰酸酯经缩聚反应得到的聚氨酯预聚体，乙组分是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体。使用时将甲、乙两组分按一定比例混合，搅拌均匀后，涂刷在需施工基面上，经数小时后反应固结为富有弹性、坚韧又有耐久性的防水涂膜。 1、各种建筑物地下部分的内、外墙防水，包括隧道地下通道、地铁、水池等。 2、各种潮湿或不潮湿状态下的混凝土表面，包括屋面、天沟、浴室、卫生间、厨房等。特点 1、不含焦油、沥青、溶剂，施工时无气味，环保型产品。 2、常温施工，操作方便，涂层流平性好，表面光洁。能在潮湿混凝土或湿饱和状态的基面上施工，粘结力强，抗渗性好，延伸性大，富有弹性耐腐蚀，防水性能极佳。 3、具有较好的粘合性，适宜旧屋面的返修，新老涂层能融为一体，不脱层。 性能指标 固体含量（％）：≥92 拉伸强度（MPa）：≥1.9 断裂伸长率（％）：≥450 低温柔性（℃）：-35无裂纹 涂膜干燥时间（h）：表干≤8不粘手，实干≤24无粘着 潮湿基面粘结强度：a／MPa≥0.50 施工方法 1、被涂基面要清洁、平整、无浮灰。 2、A组份与B组份的重量比为1：2混合，搅拌均匀，涂膜厚度一般在1.5～2.0mm，分3～5次涂布，每层用量应小于0.7kg／m²。（间隔约一昼夜） 3、施工顺序先做节点附加层，然后再大面积涂布。在做好一层后，须待表面干燥后方可进行下一层施工。 4、转角及立面的涂层应薄涂多遍，不得有流淌、堆积现象。 5、最佳施工温度5～30℃，涂膜施工完毕尚末固化时，应注意保护，以免破坏防水层。包装运输贮存 1、包装：铁桶或塑料桶密封包装。 2、运输：按一般化工物品运输，避免阳光曝晒和撞跌，破坏包装。 3、贮存：贮存于干燥通风遮凉的仓库内，储存期A组份为六个月，B组份为一年，超期经检验合格仍可使用。
9.2.4.4.3聚氨酯防腐技术措施 9.2.4.4.3.1高密度聚乙烯外护套管生产操作流程 1．原料入库： 1.1仓库管理人员对采够产品进行数量验收，聚乙烯应每 25t 为一批抽取一 组试样测试密度、拉伸屈服强度、断裂伸长率、纵向回缩率四项指标，并核对货单、批号、型号、生产日期、检验报告、合格证、质量证明书、标识是否齐全、一致，填写入库单。 1.2采购原材料依据不同类型应分类难放。 1.3原材料在贮存过程中需有防雨、防晒措施。 1.4原材料堆放地要保持清洁、干净，严禁烟火。 1.5原材料堆放场地必须提供消防设施。 1.6聚乙烯颗粒的干燥化处理：聚乙烯颗粒在使用前应用干燥机对原料进行 烘干，进行干燥化处理，防止由于聚乙烯颗粒过于潮湿使外护管出现蜂窝状气囊和表面针孔。 1.7 聚乙烯材料选用高密度PE80级以上，产品在国选知名品牌，如金菲、齐鲁石化、燕山石化等。 2．混料： 2.1按照原材料厂家技术要求和生产计划制定原料 配比方案，并依据方案比例要求严格配比。防爆电机430r/min 正常运转下带动混料罐使聚乙烯颗粒与色母等其它添加剂充分搅拌。 2.2根据用户要求使用有助于外护管生产及提高外 护管性能的添加剂，如抗氧剂、紫外线稳定剂、碳黑（或由碳黑预制的色母料）等。 所添加的碳黑应满足下列要求： 密度：1500 kg/m3～2000 kg/m3； 甲苯萃取量：≤0.1%（质量百分比）；
平均颗料尺寸：0.01μm ～0.025μm 。 2.3混合工艺参数举例 混合是在200L 的高速混合机进行，其混合工艺参数实例见表。 3．安装更换模具水套： 依据生产计划，选择与生产口径相匹配的模具、水套、加热片、螺丝、隔热垫。装配之前，仔细检查模具是否干净，有无划痕损伤，水套口边缘有无划伤、毛刺，隔热垫有无油污、杂质、毛刺。 4．挤出机调试与检查： 挤出机的调试 4.1挤出设备的预热 按照挤出机使用说明及现场温度对挤出机进行预热，使挤出机中的废料全部排出，同时使聚乙烯颗粒充分塑化。 4.2螺杆转速的调整 螺杆转速要慢，出料正常后可逐步调整 到预定要求。加料量应少到多，直至达到规 定的量。螺杆转速，螺杆转速的选择直接影响管材的产量和质量。螺杆转速取决于挤出机量的大小。 4.3校验挤出模具同心度 管材挤出时应先校验外定心套的同心度；保证挤出的外护管壁厚圆周方面的不均匀度。 4.4引管牵引机 挤出机挤出的外护管由人
一、材料具体性能说明：参见表 1： BTW热固型绝热保温板外保温系统相关性能指标 表 2： BTW热固型绝热保温板相关性能指标 表 3：BTW热固型绝热保温板（燃烧 A 级）相关性能指标 单项结检验项目标准要求检验结果 序号论 1 表面无裂纹、粉化、剥表面无裂纹、粉化、剥 耐候性符合落现象落现象 2 不小于工程项目的风荷 抗风压值 6.0kpa 未破坏——载设计值 耐冻融性能 3 （30 次冻融循环）保护层无空鼓、脱落、保护层无空鼓、脱落、 无渗水裂缝；保护层与无渗水裂缝；保护层与 保温层的拉伸粘结强度保温层的拉伸粘结强合格不小于 0.1kPa ，破坏部度为0.13Mpa，保温层 位应位于保温层破坏 抗冲击普通型≥3.0J 3.0J 冲击未破坏合格4 性 加强型≥ 10.0J 10.0J 冲击未破坏合格 吸水量有饰面层≤ 1000g/m2182g/m2合格5 （1h）无饰面层≤ 1000g/m2384g/m2合格 6 热阻（保温层 60mm 2.54m2·K/W ____ 符合设计要求 厚） 7抹面层不透水性2h 不透水2h 不透水符合
8水蒸气湿流密度≥0.85g/(m2·h) 2.87g/(m2 · h)合格备注：热阻中不含基础墙体热阻、外表面换热阻、内表面换热组。 表 2： BTW热固型绝热保温板相关性能指标 序号检验项目标准要求检验结果单项结 论 1 密度≥35kg/m3 35.8 kg/m 3 合格 2 导热系数≤0.024W/（m·K）0.023W/（ m· K）合格 3 压缩强度（形变 10%）≥0.15Mpa 0.17 Mpa 合格 4 尺寸稳定率（70℃，48h）≤1.5% 1.2% 合格 5 拉伸粘接强度（与水泥砂≥ 0.10Mpa 并且破坏部0.15Mpa聚氨酯破合格 浆，常温）位不得位于粘接界面坏 6 吸水率≤ 3% 2% 合格 7 氧指数≥26% 30% 合格 8 垂直于板面方向的抗拉≥0.10 Mpa 并且破坏部0.15Mpa聚氨酯破合格 强度位不得位于粘接界面坏 9 点火后 20s 内，试件火焰试件火焰尖头未符合 燃可燃性尖头均未达到 150mm刻达到 150mm刻度度线；且不允许有滴落物线；没有滴落物引 烧 性引燃滤纸现象燃滤纸现象 能 （燃烧剩余长度最小＞0mm 260mm 合格B1 值 级 ） 燃烧剩余长度平均≥ 150mm 309mm 合格
一．工程概况 本工程为无锡绿地世纪城城三期I标工程，B区为地下一层、地上十一层的框剪结构。C区为地下一层、地上三-四层的框架结构。本工程平屋面的防水等级为二级，属倒置式双设防屋面做法，设计为APP改性沥青卷材防水，防水层次自上而下构成为： 1.40mm厚C20细石混凝土表面压光，内配Φ4@200钢筋。分隔缝4000*4000. 钢筋断开，缝内嵌防水油膏。 2.40mm厚挤塑泡沫保温板； 3.4mm厚APP改性沥青卷材防水层； 4.20mm厚砂浆保护层 5.1.2mm厚911防水涂层 6.最薄处40mm厚C20细石混凝土找坡，表面压光。 7.屋面结构楼板 一．总的质量要求： 1．屋面不得有渗漏和积水现象;卷材不得有气泡。 2．所使用材料必须符合国家质量标准，防水层的厚度和层次、层数必须符合交底要求。 3．屋面坡度按设计要求施工，排水系统应畅通。 4．卷材的铺贴方法、搭接顺序、粘贴面积应符合规定，搭接宽度准确，接逢严密，不得有皱折、鼓泡和翘边，收头应固定、密封严密；节点做法必须符合交底要求，搭接正确，封固严密，不得翘边开缝。 二．质量检验 1.屋面工程施工中应做分项工程的交接检查；未经检查验收，不得进行后续
施工。 2.防水层施工中，每一道工序完成后，应由工程部会同监理、业主验收，合 格后方可进行下一道工序施工。 三．工艺流程： 四．屋面清理.界面处理，最薄处40mm厚C20细石混凝土找坡，表面压光--- 1.2mm厚911防水涂层----20mm厚砂浆保护层----4mm厚APP改性沥青卷材 防水层---40mm厚挤塑泡沫保温板保温层---40mm厚C20细石混凝土表面压光，内配Φ4@200钢筋 施工工艺： ☆楼板面清理，并用纯水泥接浆。用C20混凝土找坡，最薄处4cm，并表面压光。 ☆刷1.0mm厚911聚氨酯防水涂层，必须涂刷均匀.不得漏刷。 ☆ 20mm厚砂浆保护层表面压光 ☆APP铺贴前基层清理 1、除去压光面的砂浆和杂物，保证屋面细部结构的干净； 2、将落水头等重要部位内的杂物清理干净，并且注意施工过程的保护和成 品保护； 3、采用1：3水泥砂浆将局部缺陷修补完好； 4、采用1：3水泥砂浆施做泛水圆角R=5cm和管道支架底部的“八字脚”；注 意圆角半径要均匀，与基层连接光滑平顺，“八字脚”应大小一致，坡度平顺； ☆结合层（底油0.3lit/ m2） 涂刷底油前首先要检查找平层的质量和干燥程度并加以清扫，经工程

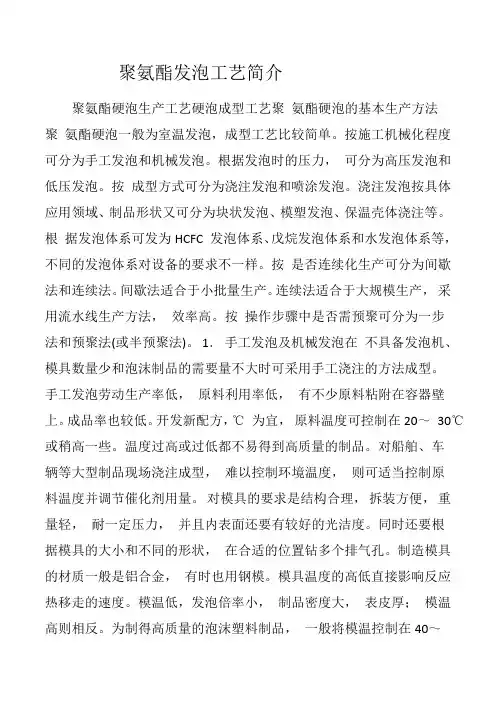

聚氨酯发泡工艺简介 聚氨酯硬泡生产工艺硬泡成型工艺聚氨酯硬泡的基本生产方法聚氨酯硬泡一般为室温发泡，成型工艺比较简单。按施工机械化程度可分为手工发泡和机械发泡。根据发泡时的压力，可分为高压发泡和低压发泡。按成型方式可分为浇注发泡和喷涂发泡。浇注发泡按具体应用领域、制品形状又可分为块状发泡、模塑发泡、保温壳体浇注等。根据发泡体系可发为HCFC 发泡体系、戊烷发泡体系和水发泡体系等，不同的发泡体系对设备的要求不一样。按是否连续化生产可分为间歇法和连续法。间歇法适合于小批量生产。连续法适合于大规模生产，采用流水线生产方法，效率高。按操作步骤中是否需预聚可分为一步法和预聚法(或半预聚法)。1．手工发泡及机械发泡在不具备发泡机、模具数量少和泡沫制品的需要量不大时可采用手工浇注的方法成型。手工发泡劳动生产率低，原料利用率低，有不少原料粘附在容器壁上。成品率也较低。开发新配方，以及生产之前对原料体系进行例行检测和配方调试，一般需先在实验室进行小试，即进行手工发泡试验。在生产中，这种方法只适用于小规模现场临时施工、生产少量不定型产品或制作一些泡沫塑料样品。手工发泡大致分几步：(1) 确定配方，计算制品的体积，根据密度计算用料量，根据制品总用料量一般要求过量5％～15％。(2) 清理模具、涂脱模剂、模
